高精度线性模组如何选择？

线性模组与直线电机都是工业自动化设备中常见的直线运动解决方案，广泛应用于自动装配、半导体设备、电子制造、包装机械、视觉检测、激光加工、物流搬运和多轴定位平台。

虽然两种方案都能够驱动负载沿直线方向移动，但它们在驱动原理、传动结构、运行速度、加速度、定位精度、维护方式、控制难度和采购成本等方面存在明显区别。

传统线性模组通常采用伺服电机或步进电机作为动力源，再通过滚珠丝杆、同步带或齿轮齿条等机械传动机构，将电机旋转运动转换为直线运动。直线电机则通过电磁作用直接产生直线推力，不需要丝杆、同步带、同步轮、减速机或齿轮齿条等中间传动部件。

严格来说，直线电机也可以与导轨、滑台、编码器和底座集成为完整的直线电机模组。本文所说的“线性模组”，主要指采用传统机械传动方式的线性模组，而“直线电机”则指采用电磁直驱方式的直线运动系统。

本文将从驱动原理、速度、加速度、精度、负载、行程、维护、能耗、成本和应用场景等方面，全面分析线性模组和直线电机的区别，帮助工程师选择合适的自动化直线运动方案。

什么是传统线性模组？

传统线性模组是一种将旋转运动转换为直线运动的集成式自动化执行机构。它通常由铝合金底座、直线导轨、导轨滑块、工作滑台、机械传动组件、轴承、端座、电机安装座、传感器和防护组件组成。

根据传动方式不同，常见线性模组主要包括以下几类：

• 滚珠丝杆模组：通过滚珠丝杆和滚珠螺母传递动力，适合高精度和较大推力的定位运动。
• 同步带模组：通过同步带和同步轮带动滑台运动，适合高速、长行程和频繁往复运动。
• 齿轮齿条模组：通过小齿轮与齿条啮合产生直线运动，适合超长行程和重载应用。
• 梯形丝杆模组：采用滑动丝杆传动，结构简单，适合低速和成本敏感型设备。

传统线性模组中的电机首先输出旋转运动，再由机械传动机构将旋转运动转换为滑台的直线运动。因此，电机与负载之间存在完整的机械传动链。

什么是直线电机？

直线电机是一种直接产生直线推力的电磁执行机构。可以将其理解为把普通旋转电机沿圆周方向展开，使其不再围绕转轴旋转，而是沿直线方向产生电磁推力。

一套完整的直线电机运动系统通常包括：

• 电磁线圈组件
• 永磁磁轨或次级反应板
• 高精度直线导轨
• 直线编码器或光栅尺
• 伺服驱动器
• 运动控制器
• 设备底座和结构支撑

当电流通过线圈后，线圈产生的电磁场与永磁磁轨相互作用，从而形成沿直线方向的推力。由于推力直接作用于运动部件，因此不需要滚珠丝杆、同步带、齿轮、减速机和联轴器等中间传动机构。

这种直驱结构能够减少机械传动误差和运动惯量，使系统获得更高的速度、加速度和动态响应能力。

线性模组与直线电机的核心区别

线性模组与直线电机最根本的区别，是电机动力传递到工作滑台的方式不同。

传统线性模组的动力传递路径为：

旋转电机 → 联轴器或同步轮 → 丝杆、同步带或齿轮齿条 → 工作滑台

直线电机的动力传递路径为：

电磁推力 → 工作滑台

传统线性模组通过机械传动机构，可以实现推力放大、降低电机扭矩需求，并且具有结构成熟、成本较低和维护方便等特点。但机械传动也可能带来背隙、弹性变形、摩擦、磨损和速度限制。

直线电机取消了中间机械传动机构，可以减少传动误差并提升动态性能，但同时对编码器、伺服控制、设备刚性、冷却系统和安装精度提出了更高要求。

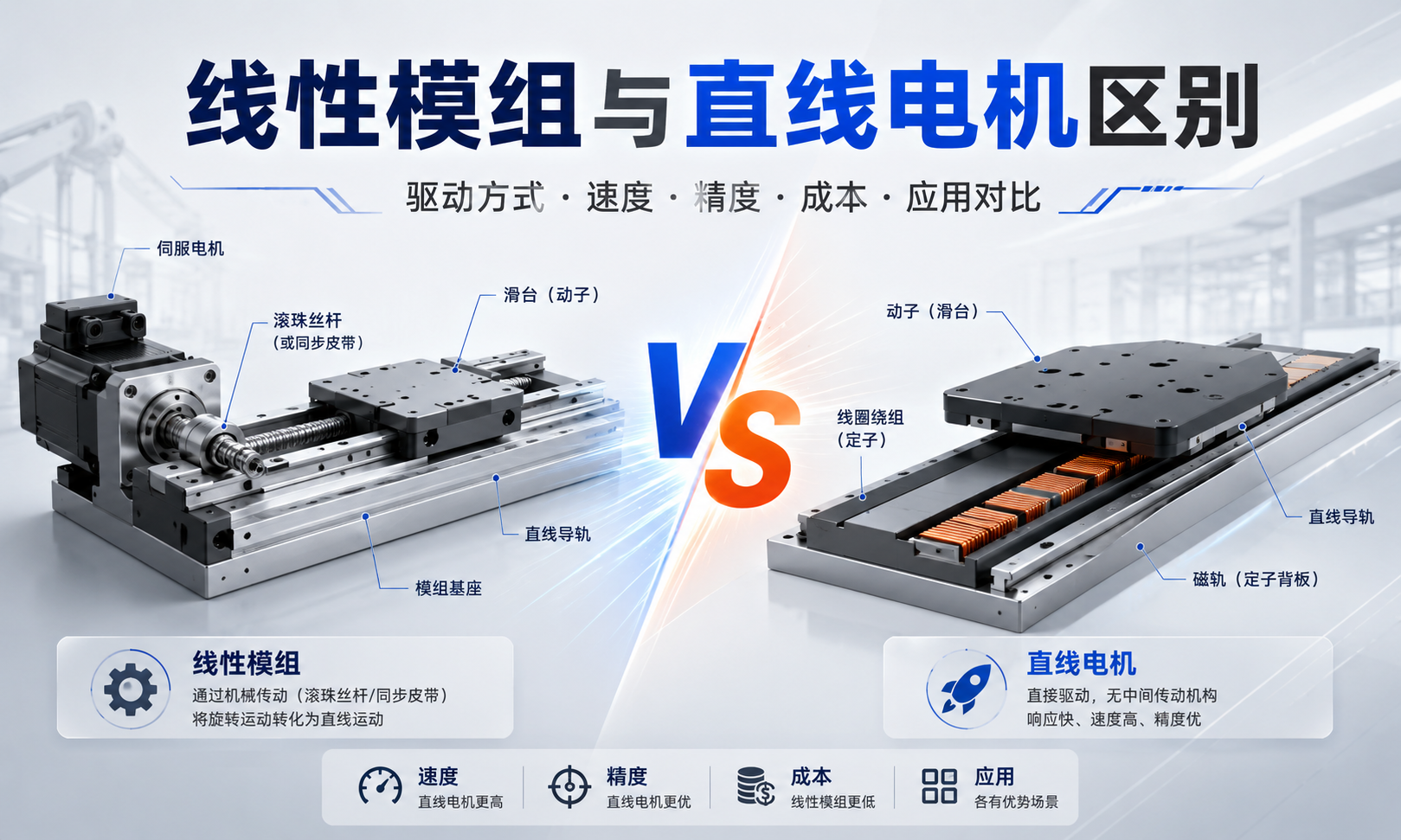

线性模组与直线电机参数对比

驱动原理有什么区别？

线性模组采用机械传动

传统线性模组需要通过机械传动部件将电机旋转运动转换为直线运动。

在滚珠丝杆模组中，电机带动丝杆旋转，滚珠螺母沿丝杆轴向移动，并带动工作滑台沿直线导轨运动。滚珠在丝杆和螺母之间循环滚动，可以降低摩擦并提升传动效率。

在同步带模组中，电机带动主动同步轮旋转，同步带在主动轮和从动轮之间循环运行，通过同步带牵引工作滑台移动。

在齿轮齿条模组中，电机通过减速机带动小齿轮旋转，小齿轮与齿条啮合，从而产生长距离直线运动。

不同机械传动方式具有不同的性能特点。滚珠丝杆适合高精度和高推力，同步带适合高速和长行程，齿轮齿条适合超长行程和重载运行。

直线电机采用电磁直驱

直线电机通过线圈与磁轨之间的电磁作用直接产生推力，不需要任何旋转运动转直线运动的机械转换过程。

直驱方式可以减少以下机械误差：

• 丝杆导程误差
• 同步带弹性变形
• 齿轮啮合背隙
• 联轴器扭转变形
• 机械传动摩擦
• 换向过程中的传动迟滞

但是，直线电机没有丝杆导程或减速机提供机械减速和推力放大，因此电机必须直接产生负载运动所需的全部推力。这可能增加电机体积、驱动电流、发热量和整体成本。

速度和加速度对比

线性模组的运行速度

传统线性模组的最高运行速度与具体传动方式密切相关。

滚珠丝杆模组会受到丝杆临界转速、丝杆直径、丝杆导程、支撑方式和有效行程的限制。随着丝杆长度增加，高速旋转时容易出现振动、甩动和共振问题。

增大丝杆导程可以提高移动速度，但可能降低机械分辨率，并增加电机所需扭矩。因此，滚珠丝杆模组通常更适合中短行程、中高速和高精度运动。

同步带模组不受长丝杆临界转速的明显限制，通常可以实现更高速度和更长行程。但同步带的弹性、带宽、齿形、同步轮转速和滑台稳定性仍会限制其最终性能。

齿轮齿条模组可以在超长行程中保持较高速度，但需要控制减速机背隙、齿轮啮合精度、润滑状态和设备结构振动。

直线电机的运行速度

直线电机非常适合高速和高加速度运动。由于不存在旋转丝杆、同步轮、同步带、减速机和联轴器，系统传动惯量较小，能够更快响应控制指令。

直线电机的实际最高速度通常受以下因素限制：

• 直线编码器读取频率
• 伺服驱动器性能
• 有效行程长度
• 拖链和线缆布置
• 直线导轨运行能力
• 设备结构刚性
• 线圈发热
• 定位后的稳定时间

设备生产效率不仅取决于最高速度，还取决于加速、减速、换向和定位后的稳定时间。在短行程、高频往复设备中，直线电机的高加速度和快速稳定能力通常更有价值。

定位精度与重复定位精度对比

线性模组的精度

传统线性模组的定位精度会受到多个机械因素影响，包括：

• 滚珠丝杆导程精度
• 丝杆和螺母间隙
• 同步带弹性变形
• 齿轮啮合误差
• 联轴器变形
• 轴承间隙
• 导轨直线度
• 温度变化
• 装配平行度

经过预压的滚珠丝杆模组可以获得较高的定位精度和重复定位精度，能够满足大多数工业自动化设备的使用需求。

但是随着设备长期运行，负载变化、润滑状态和机械磨损可能影响传动精度。即使通过控制系统进行误差补偿，机械传动机构仍然属于整个定位误差链的一部分。

直线电机的精度

直线电机不依赖丝杆导程或同步带位移来确定实际位置，而是通过直线编码器或光栅尺直接检测工作滑台的位置。

伺服系统根据编码器反馈持续修正运动误差，因此直线电机通常能够实现更高的定位精度、重复定位精度和轨迹跟随性能。

不过，直线电机的整体精度并不只由电机决定，还会受到以下因素影响：

• 编码器分辨率和精度
• 直线导轨精度
• 设备底座平面度
• 设备结构刚性
• 温度稳定性
• 伺服参数调试
• 拖链和线缆阻力
• 外部振动

如果设备底座刚性不足或受到明显热变形，即使使用高精度直线电机，也无法自动获得理想的定位精度。

背隙和弹性变形对比

背隙是指运动方向发生改变时，驱动端已经动作，但工作滑台暂时没有产生对应位移的现象。对于频繁正反向定位的设备，背隙会直接影响定位精度和换向响应。

传统机械传动可能存在以下形式的运动迟滞：

• 丝杆与螺母之间的间隙
• 同步带拉伸和弹性变形
• 齿轮齿条啮合背隙
• 联轴器扭转变形
• 轴承与支撑座间隙

通过预压滚珠螺母、双齿轮消隙和调整同步带张力，可以减少部分背隙，但可能增加摩擦、温升和零部件受力。

直线电机没有机械传动转换机构，因此不存在丝杆、同步带或齿轮造成的传动背隙，换向响应通常更加迅速和稳定。

不过，直线导轨、工作滑台和设备框架仍会在负载作用下产生弹性变形，因此直线电机系统也不是绝对刚性的。

负载和推力能力对比

线性模组的推力能力

滚珠丝杆模组非常适合中低速、大推力应用。丝杆导程相当于机械传动比，可以将电机扭矩高效转换为较大的轴向推力。

齿轮齿条模组配合行星减速机后，也可以承受较大负载，并适合长行程重载搬运。

同步带模组通常适合轻载和中等负载，但通过增加同步带宽度、优化型材截面和加强导轨结构，也可以提升负载能力。

直线电机的推力能力

直线电机必须直接输出负载运动所需的全部推力，无法利用丝杆导程或减速机进行机械放大。因此，选型时必须重点计算持续推力、峰值推力、负载质量、加速度和工作周期。

直线电机可以在短时间内输出较高峰值推力，实现快速加速和减速。但其持续推力会受到线圈温度和散热能力限制。

对于重载、垂直安装或长时间保持位置的应用，可能需要选择更大规格的直线电机，并配置水冷系统、制动器、气动平衡缸或配重机构。

在垂直轴应用中，滚珠丝杆模组往往更加实用，因为丝杆传动能够有效支撑负载。直线电机在断电后无法依靠机械传动保持位置，因此必须配置可靠的防坠落和安全制动装置。

行程长度对比

传统线性模组和直线电机都可以实现长行程，但具体实现方式不同。

滚珠丝杆模组随着行程增加，丝杆高速旋转时的振动风险也会增加。长行程滚珠丝杆通常需要增大丝杆直径、降低转速、增加中间支撑，或者采用旋转螺母结构。

同步带模组可以在不受丝杆临界转速限制的情况下实现长行程，因此常用于包装、物流和上下料设备。

齿轮齿条模组可以通过多段齿条拼接实现超长行程，适合大型龙门、桁架机械手和重载搬运系统。

直线电机也可以通过多段磁轨拼接扩展行程。但随着行程增加，磁轨、编码器、设备底座、拖链和防护结构的成本也会明显增加。

对于超长行程且预算敏感的设备，同步带或齿轮齿条模组通常更加经济。对于长行程、高速和高动态性能同时有较高要求的设备，直线电机更具优势。

维护要求对比

传统线性模组的维护

传统线性模组包含多种机械传动部件，需要定期检查和维护。常见维护内容包括：

• 润滑滚珠丝杆和直线导轨
• 检查同步带张力
• 检查同步带齿面磨损
• 检查同步轮对中状态
• 润滑齿轮齿条啮合区域
• 检查减速机背隙
• 检查联轴器和轴承
• 清洁防护罩和风琴罩
• 检查传感器安装位置

随着运行时间增加，丝杆、螺母、同步带、齿轮、轴承和联轴器可能发生磨损，需要进行调整或更换。

直线电机的维护

直线电机没有丝杆、同步带和齿轮传动，因此机械传动方面的维护工作较少，不需要调整同步带张力，也不需要润滑丝杆或齿轮。

但完整的直线电机轴仍然需要维护，主要包括：

• 直线导轨润滑
• 编码器清洁和位置检查
• 冷却系统检查
• 拖链和电缆磨损检查
• 防护罩密封状态检查
• 磁轨污染检查
• 紧固件检查
• 伺服报警和温度记录分析

直线电机的永磁磁轨容易吸附铁屑和其他铁磁性颗粒。在机加工、磨削和金属切割环境中，需要配置可靠的防护罩和密封结构。

发热和冷却要求

热管理是直线电机系统设计中的重要问题。

直线电机线圈直接产生电磁推力，电流损耗会在线圈附近产生热量。如果热量无法及时散出，可能造成设备结构热膨胀、编码器漂移、底座变形和定位精度下降。

高性能直线电机通常需要采用强制风冷或液体冷却，以保持线圈温度稳定。

传统线性模组同样会产生热量，主要来源包括电机、轴承、滚珠丝杆摩擦、螺母预压、减速机和导轨运动。但这些热源通常可以布置在远离核心加工区域的位置，整体冷却要求一般低于高性能直线电机。

对于精密设备，不能只比较标称定位精度，还需要评估设备达到热平衡后的实际定位稳定性。

能耗和传动效率对比

线性模组和直线电机的能耗高低与设备的具体运动周期有关。

直线电机取消了丝杆、同步带、齿轮和联轴器，可以减少机械传动损耗。在高速往复运动中，直驱系统通常具有较好的动态效率。

但是，直线电机在保持负载位置时可能需要持续输出电流，尤其是在垂直轴应用中。风冷或水冷系统也会增加整机能耗。

滚珠丝杆可以高效地将电机扭矩转换为直线推力。在低速、重载或长时间保持位置的应用中，滚珠丝杆模组可能只需要较小的持续电流。

因此，能耗评估需要考虑完整工作周期，包括加速、匀速、减速、等待时间、保持时间、负载方向和冷却系统功耗。

控制与伺服调试难度

传统线性模组通常更容易进行控制和调试。机械传动机构能够在一定程度上降低负载扰动对电机的直接影响，很多应用可以使用标准伺服电机、步进电机和常规运动控制器。

直线电机必须采用高性能闭环控制。由于电机和负载之间不存在机械减速机构，外部扰动力会直接作用于运动滑台。

直线电机系统通常需要重点处理以下控制问题：

• 高分辨率直线编码器反馈
• 高带宽伺服驱动
• 电机换相控制
• 速度环和位置环增益调整
• 速度与加速度前馈
• 结构共振抑制
• 陷波滤波器设置
• 热误差补偿

设备机架还必须具有足够刚性。如果设备结构刚性不足，高加速度产生的反作用力可能引起共振，使系统无法发挥直线电机的完整性能。

安装与设备结构要求

传统线性模组通常以完整轴的形式交付。导轨、滑台、传动机构和端部支撑已经由制造商完成装配和校准，因此现场安装相对简单。

直线电机也可以集成为完整模组，但在定制直驱系统中，需要更加严格地控制以下项目：

• 磁轨安装直线度
• 线圈与磁轨之间的气隙
• 导轨平行度
• 编码器安装精度
• 设备底座平面度
• 拖链与线缆布置
• 冷却管路连接
• 磁吸力对结构的影响

永磁磁轨具有较强吸力，在装配和维护过程中可能产生夹伤或零部件碰撞风险，因此通常需要使用专用安装工具、隔离板和安全操作流程。

噪音和振动对比

传统机械传动可能产生滚珠循环声、同步带啮合声、同步轮旋转声、齿轮啮合声、轴承噪音和减速机运行噪音。

直线电机没有丝杆、同步带和齿轮传动，正常情况下运行噪音较低。但电磁推力波动、伺服参数不合理、导轨振动和设备结构共振仍然可能产生噪音。

在高加速度运行时，直线电机产生的反作用力会直接传递到设备底座。如果设备结构设计不足，振动可能影响相邻运动轴、视觉系统、传感器和精密加工过程。

成本差异

初始采购成本

传统线性模组的初始采购成本通常较低。标准滚珠丝杆模组和同步带模组已经实现系列化生产，可以配合通用伺服电机、传感器和控制器使用。

直线电机系统通常需要配置：

• 直线电机线圈
• 永磁磁轨
• 高精度直线编码器
• 高性能伺服驱动器
• 高刚性精密底座
• 风冷或水冷组件
• 防护罩和密封结构
• 更加复杂的调试服务

因此，直线电机的初始设备成本通常明显高于传统线性模组。

总体使用成本

设备选型不能只比较初始采购价格。在高速、高产能设备中，直线电机可以缩短循环时间、提高设备产量并减少机械传动维护，其长期收益可能抵消较高的采购成本。

如果应用本身不需要极高速度和精度，使用直线电机可能只会增加成本和控制难度，无法带来明显产能提升。

总体使用成本应综合考虑：

• 设备初始成本
• 设计和调试时间
• 运行能耗
• 冷却系统成本
• 零部件更换成本
• 日常维护成本
• 生产循环时间
• 设备停机损失
• 预期使用寿命

传统线性模组的优势

• 初始采购成本较低
• 标准规格和型号丰富
• 容易与通用电机和控制器集成
• 滚珠丝杆结构可以提供较大推力
• 同步带和齿轮齿条适合长行程运动
• 机械维护和维修相对简单
• 适合水平、垂直和多轴组合
• 在通用工业自动化中具有成熟可靠性

传统线性模组的局限

• 机械传动部件会发生磨损
• 可能存在传动背隙和弹性变形
• 长行程滚珠丝杆的高速能力有限
• 需要定期润滑或调整同步带张力
• 机械传动惯量相对较大
• 高速换向响应不如直驱系统
• 长期磨损后精度可能发生变化

直线电机的优势

• 直接产生直线推力
• 运行速度高
• 加速度高
• 不存在机械传动背隙
• 重复定位精度高
• 换向响应速度快
• 机械传动维护工作少
• 适合高产能和高精度设备
• 可通过拼接磁轨扩展运动行程

直线电机的局限

• 初始采购成本较高
• 控制和调试难度较大
• 线圈发热会直接影响运动轴
• 高性能系统可能需要风冷或水冷
• 需要高精度直线编码器
• 对设备底座刚性要求较高
• 永磁磁轨容易吸附铁磁性颗粒
• 装配时需要额外安全防护
• 垂直轴通常需要制动器或平衡机构

线性模组适合哪些应用？

当设备更重视成本控制、标准化程度、负载能力和维护便利性，而不需要极限速度和加速度时，传统线性模组通常更加合适。

常见应用包括：

• 包装机械
• 贴标设备
• 搬运上下料设备
• 自动装配设备
• 点胶和锁螺丝设备
• 仓储物流输送设备
• 码垛设备
• 视觉检测平台
• 焊接和切割设备
• 直角坐标机器人
• 龙门搬运系统
• 成本敏感型多轴平台

直线电机适合哪些应用？

当设备生产效率或工艺质量高度依赖速度、加速度、重复定位精度和动态响应时，直线电机通常更具优势。

常见应用包括：

• 半导体晶圆搬运设备
• 高速电子元件贴装设备
• 高速视觉检测设备
• 精密激光加工设备
• PCB生产设备
• 高速分拣设备
• 精密测量设备
• 高端数控机床
• 高速扫描平台
• 自动化测试设备
• 显示面板制造设备
• 高产能医疗自动化设备

线性模组和直线电机应该如何选择？

选择线性模组还是直线电机，应根据设备真实运动需求判断，而不是简单选择参数更高的方案。

以下情况适合选择传统线性模组：

• 设备预算有限。
• 中等速度和加速度已经能够满足生产需求。
• 滚珠丝杆或同步带能够达到所需定位精度。
• 设备需要在中低速下输出较大推力。
• 希望采用标准化、容易安装的运动轴。
• 设备需要由普通机械技术人员维护。
• 运动行程很长，同时需要控制采购成本。
• 设备包含垂直升降或长时间负载保持。

以下情况适合选择直线电机：

• 设备循环时间直接影响生产产能。
• 需要非常高的加速度和频繁快速换向。
• 设备无法接受机械传动背隙。
• 需要长期保持较高重复定位精度。
• 加工过程需要平稳和高带宽轨迹控制。
• 机械传动磨损会造成较大停机损失。
• 设备结构能够承受较大的动态反作用力。
• 提高设备产能带来的收益能够覆盖更高投资。

选型时需要确认哪些参数？

在确定运动方案之前，应明确以下技术参数：

• 实际移动负载
• 有效运动行程
• 最高运行速度
• 加速度和减速度
• 设备循环时间
• 定位精度
• 重复定位精度
• 定位稳定时间
• 持续推力和峰值推力
• 安装方向
• 容许力矩载荷
• 运行频率和工作周期
• 环境温度
• 洁净、防尘或防护等级要求
• 预期使用寿命
• 现场维护能力
• 设备采购预算

选型时不能只比较最大速度或额定负载，还需要分析完整运动曲线。有些系统虽然额定推力足够，但可能因为加速度不足、定位稳定时间过长或温升过高而无法满足设备循环时间。

直线电机可以完全替代线性模组吗？

不能。直线电机并不是所有直线运动应用中的最佳选择。

在高速、高精度和高产能设备中，直线电机能够提供明显的动态性能优势。但在普通搬运、包装、升降、点胶和一般定位设备中，传统线性模组通常已经能够满足使用要求，并且成本更低、维护更方便。

机械传动机构在很多应用中同样具有实际价值。滚珠丝杆和减速机可以放大推力，同步带可以低成本实现长行程，齿轮齿条可以支持大型设备和重载运动。

真正合适的运动方案，应在满足速度、精度、负载、可靠性和使用寿命的前提下，避免不必要的成本和系统复杂度。

常见问题

直线电机一定比滚珠丝杆模组精度高吗？

直线电机采用直线编码器直接反馈位置，并且没有机械传动背隙，因此通常能够实现更高的定位精度和重复定位精度。但高精度滚珠丝杆模组也可以满足大多数工业自动化设备的定位要求。实际精度还取决于编码器、导轨、设备底座、温度和控制系统。

直线电机一定比同步带模组速度快吗？

直线电机通常具有更高的加速度、更快的响应速度和更好的换向性能。同步带模组同样能够实现高速和长行程运动，但其最终性能会受到同步带弹性和同步轮转动特性的限制。

重载应用应该选择哪一种？

对于中低速重载应用，滚珠丝杆模组或齿轮齿条模组通常更加经济，因为机械传动可以放大推力。直线电机也能够驱动重载，但需要根据持续推力、峰值推力和散热条件选择更大规格的电机与驱动器。

直线电机完全不需要维护吗？

不是。直线电机虽然不需要维护丝杆、同步带和齿轮，但直线导轨、编码器、冷却系统、拖链、电缆和防护罩仍然需要定期检查和维护。

垂直升降选择哪种方案更好？

滚珠丝杆模组通常更适合垂直升降，因为它能够高效输出推力，并通过机械传动支撑负载。直线电机垂直轴通常需要配置制动器、配重或气动平衡机构，防止断电时负载下坠。

直线电机适合多粉尘环境吗？

通过配置有效的密封和防护结构，直线电机可以用于粉尘环境。但永磁磁轨容易吸附铁屑，因此在金属加工环境中需要特别加强防护和清洁管理。

哪一种方案总体成本更低？

对于普通工业自动化设备，传统线性模组的总体成本通常更低。对于大批量、高节拍生产设备，如果直线电机能够明显缩短循环时间并提高产能，其长期投资回报可能更高。

总结

线性模组和直线电机的核心区别在于动力传递方式。传统线性模组通过滚珠丝杆、同步带或齿轮齿条，将电机旋转运动转换为直线运动；直线电机则通过电磁作用直接产生直线推力。

传统线性模组具有成本较低、推力较大、技术成熟和集成方便等优势，适合包装、搬运、装配、升降和一般定位设备。

直线电机具有速度高、加速度高、重复定位精度高、响应快和无机械传动背隙等优势，适合半导体、精密检测、高速电子制造、激光加工和其他高性能自动化设备。

两种技术并不存在绝对的优劣关系。工程师应根据负载、行程、速度、加速度、定位精度、工作周期、使用环境、维护能力和项目预算进行综合评估。只有结合完整运动周期和设备生产目标，才能选择真正合适的工业直线运动解决方案。
