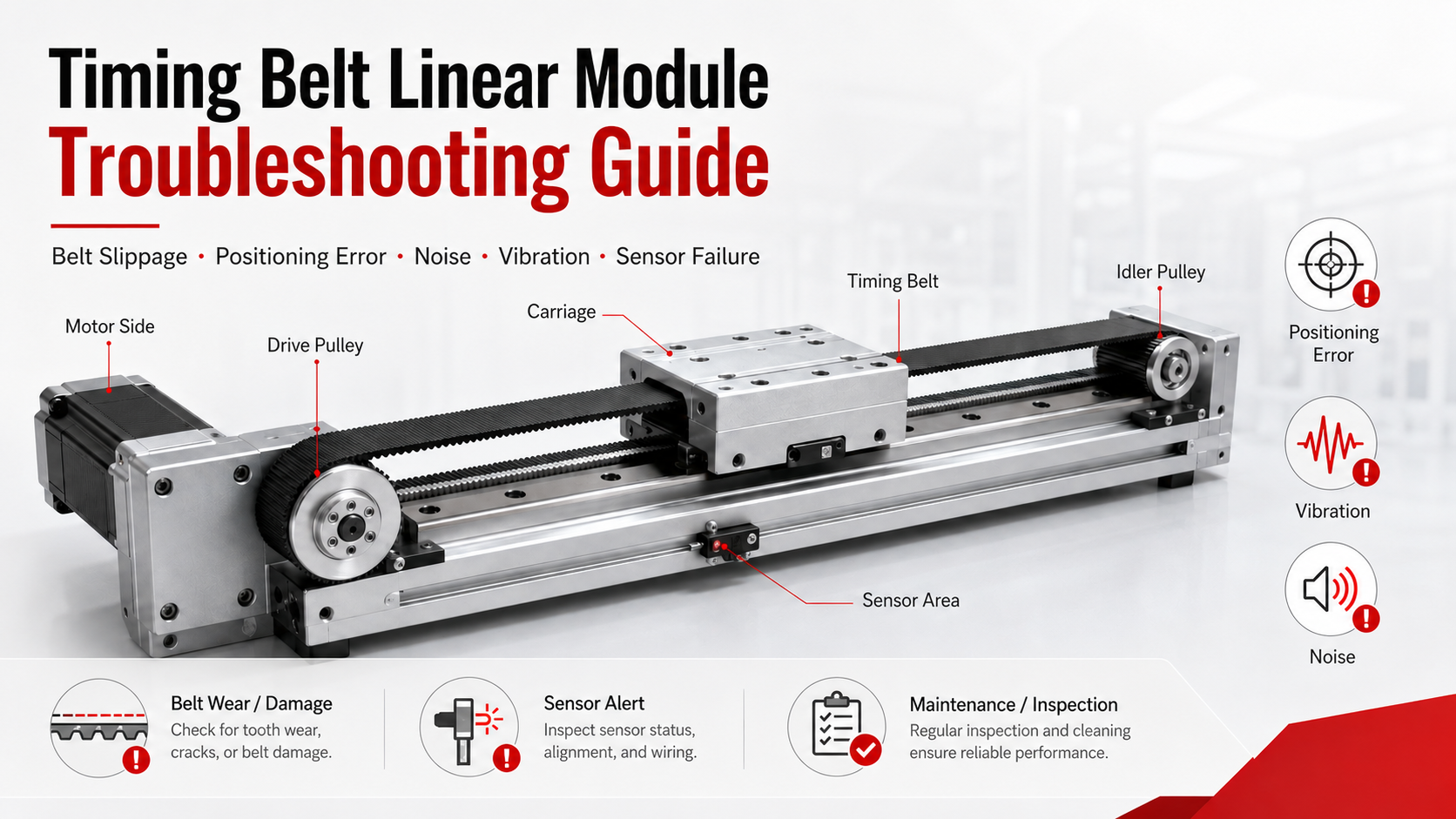

एटाइमिंग बेल्ट रैखिक मॉड्यूलऔद्योगिक स्वचालन प्रणालियों में व्यापक रूप से उपयोग किया जाता है जिसके लिए उच्च गति की गति, लंबी दूरी की यात्रा और लगातार पारस्परिक गति की आवश्यकता होती है। इसके मुख्य घटकों में आमतौर पर टाइमिंग बेल्ट, ड्राइव पुली, आइडलर पुली, लीनियर गाइड, कैरिज, मोटर, सेंसर और बेल्ट टेंशनिंग तंत्र शामिल होते हैं।
यद्यपि समयबेल्ट रैखिक मॉड्यूलअपेक्षाकृत सरल यांत्रिक संरचना, अनुचित स्थापना, गलत बेल्ट तनाव, घटक घिसाव, अपर्याप्त स्नेहन या नियंत्रण-प्रणाली दोष स्थिति त्रुटियों, असामान्य शोर, कंपन, बेल्ट स्लिपेज और मोटर अलार्म का कारण बन सकते हैं।
असरदारटाइमिंग बेल्ट रैखिक मॉड्यूल समस्या निवारणकेवल दिखाई देने वाले लक्षण पर ध्यान केंद्रित नहीं करना चाहिए। समस्या का वास्तविक कारण निर्धारित करने के लिए इंजीनियरों को मैकेनिकल ट्रांसमिशन सिस्टम, गाइड सिस्टम, मोटर, सेंसर, विद्युत कनेक्शन और नियंत्रण मापदंडों का व्यवस्थित रूप से निरीक्षण करना चाहिए।
यह मार्गदर्शिका सबसे सामान्य टाइमिंग बेल्ट मॉड्यूल समस्याओं, उनके संभावित कारणों, अनुशंसित निरीक्षण विधियों और व्यावहारिक मरम्मत समाधानों के बारे में बताती है।
सामान्य टाइमिंग बेल्ट रैखिक मॉड्यूल समस्याएं
सबसे अधिक बार बताई जाने वाली समस्याओं में शामिल हैं:
- टाइमिंग बेल्ट का फिसलना या दाँत का खिसकना
- पोजीशनिंग त्रुटि बढ़ रही है
- ख़राब पुनरावृत्ति
- असामान्य यांत्रिक शोर
- त्वरण या मंदी के दौरान कंपन
- टाइमिंग बेल्ट का टूटना या टूटना
- चरखी घिसना या गलत संरेखण
- मोटर अधिभार या सर्वो अलार्म
- सीमा स्विच या सेंसर विफलता
- गाड़ी की गति जो उबड़-खाबड़ या अस्थिर हो
कुछ लक्षण एक से अधिक घटकों के कारण हो सकते हैं। उदाहरण के लिए, पोजिशनिंग त्रुटियां बेल्ट स्लिपेज, ढीले पुली कनेक्शन, गलत मोटर पैरामीटर, अत्यधिक भार, सेंसर विफलता या संरचनात्मक विरूपण के परिणामस्वरूप हो सकती हैं। इसलिए केवल दिखाई देने वाले लक्षण के आधार पर अलग-अलग घटकों को बदलने की तुलना में एक पूर्ण निरीक्षण अधिक विश्वसनीय है।
अनुशंसित समस्या निवारण वर्कफ़्लो
टाइमिंग बेल्ट रैखिक मॉड्यूल को अलग करने से पहले, एक संरचित समस्या निवारण वर्कफ़्लो का पालन करें।
- गलती होने पर परिचालन स्थितियों को रिकॉर्ड करें।
- कंट्रोलर, सर्वो ड्राइव या स्टेपर ड्राइव अलार्म कोड की जाँच करें।
- टाइमिंग बेल्ट, पुली, कैरिज और गाइड रेल का निरीक्षण करें।
- ड्राइव सिस्टम को सुरक्षित रूप से डिस्कनेक्ट करने के बाद गाड़ी को मैन्युअल रूप से स्थानांतरित करें।
- बेल्ट तनाव और चरखी संरेखण की जाँच करें।
- मोटर कपलिंग, पुली लॉकिंग और माउंटिंग बोल्ट सत्यापित करें।
- सेंसर, केबल और इलेक्ट्रिकल कनेक्टर का निरीक्षण करें।
- गति, त्वरण और मंदी जैसे गति मापदंडों की समीक्षा करें।
- मॉड्यूल को बिना लोड के कम गति पर चलाएं।
- सामान्य लोड और परिचालन गति को धीरे-धीरे बहाल करें।
यह प्रक्रिया यांत्रिक समस्याओं को विद्युत और नियंत्रण समस्याओं से अलग करने में मदद करती है। यह कार्यात्मक घटकों के अनावश्यक प्रतिस्थापन को भी रोकता है।
समस्या निवारण से पहले सुरक्षा सावधानियाँ
लीनियर मॉड्यूल का निरीक्षण या मरम्मत करने से पहले, उपकरण बंद कर दें और मुख्य बिजली आपूर्ति काट दें। किसी भी निलंबित भार को छोड़ें और सुनिश्चित करें कि गाड़ी अप्रत्याशित रूप से आगे न बढ़ सके।
जब सिस्टम चल रहा हो तो टाइमिंग बेल्ट, पुली या कैरिज को न छुएं। संग्रहीत यांत्रिक ऊर्जा, मोटर द्वारा धारण किए गए टॉर्क और बाहरी भार के कारण मशीन बंद होने के बाद भी अचानक गति हो सकती है।
रखरखाव के बाद, सभी सुरक्षात्मक आवरणों को पुनः स्थापित करें और पुष्टि करें कि उपकरण, फास्टनरों और विदेशी वस्तुओं को गति क्षेत्र से हटा दिया गया है।
टाइमिंग बेल्ट स्लिपेज या टूथ स्किपेज
टाइमिंग बेल्ट स्लिपेज बेल्ट संचालित में सबसे आम दोषों में से एक हैरैखिक मॉड्यूल. क्योंकि बेल्ट पुली के साथ दांतेदार जुड़ाव का उपयोग करता है, समस्या अक्सर निरंतर घर्षण-आधारित फिसलन के बजाय दांतों के खिसकने के रूप में प्रकट होती है।
विशिष्ट लक्षण
- गाड़ी निर्देशित स्थिति तक नहीं पहुँचती है।
- त्वरण के दौरान अचानक खट-खट की आवाज आती है।
- हाई-स्पीड मूवमेंट के बाद पोजिशनिंग त्रुटि दिखाई देती है।
- मोटर घूमती है, लेकिन गाड़ी की गति कम या बाधित हो जाती है।
- बार-बार चक्र के बाद घर की स्थिति बदल जाती है।
संभावित कारण
- अपर्याप्त टाइमिंग बेल्ट तनाव
- अत्यधिक त्वरण या मंदी
- मॉड्यूल क्षमता से अधिक लोड
- बेल्ट या चरखी के दांतों पर संदूषण
- बेल्ट के दांत क्षतिग्रस्त या घिसे हुए
- घिसे हुए चरखी के दाँत
- ढीला ड्राइव चरखी या लॉकिंग तत्व
- ग़लत बेल्ट विशिष्टता
अनुशंसित समाधान
मॉड्यूल निर्माता की समायोजन आवश्यकताओं के अनुसार बेल्ट तनाव की जाँच करें। एक बेल्ट जो बहुत ढीली है, त्वरण के दौरान दांतों को छोड़ सकती है, जबकि अत्यधिक तनाव से बीयरिंग पर भार पड़ सकता है, घर्षण बढ़ सकता है और बेल्ट का जीवन छोटा हो सकता है।
क्षतिग्रस्त दांतों, दरारों, खुले तन्य तारों, पॉलिश सतहों या असमान घिसाव के लिए बेल्ट की पूरी लंबाई का निरीक्षण करें। यदि संरचनात्मक क्षति पाई जाती है तो बेल्ट बदलें।
चरखी के दांतों को साफ करें और तेल, धूल, धातु के चिप्स या अन्य दूषित पदार्थों को हटा दें। सत्यापित करें कि ड्राइव पुली मोटर शाफ्ट पर सुरक्षित रूप से लॉक है और आइडलर पुली सामान्य रूप से घूमती है।
यदि यांत्रिक घटक अच्छी स्थिति में हैं, तो त्वरण और मंदी सेटिंग्स को कम करें और मॉड्यूल का दोबारा परीक्षण करें। एक गति प्रोफ़ाइल जो बहुत आक्रामक है, चरम बल उत्पन्न कर सकती है जो बेल्ट की संचरण क्षमता से अधिक है।
पोजिशनिंग त्रुटि और खराब पुनरावृत्ति
स्थिति निर्धारण सटीकता बताती है कि गाड़ी निर्देशित स्थिति तक कितनी करीब पहुंचती है। दोहराव यह बताता है कि बार-बार होने वाली गतिविधियों के दौरान यह कितनी लगातार एक ही स्थिति में लौटता है।
टाइमिंग बेल्ट लीनियर मॉड्यूल को आम तौर पर अल्ट्रा-हाई निरपेक्ष सटीकता के बजाय उच्च गति और लंबे स्ट्रोक के लिए चुना जाता है। हालाँकि, पोजिशनिंग त्रुटि में अचानक वृद्धि आमतौर पर एक यांत्रिक, नियंत्रण या प्रतिक्रिया समस्या का संकेत देती है।
संभावित कारण
- बेल्ट टूथ स्किपिंग
- ढीली ड्राइव चरखी
- ग़लत बेल्ट तनाव
- अत्यधिक बेल्ट बढ़ाव
- ढीली गाड़ी या बढ़ते बोल्ट
- ओवरलोडेड गाड़ी
- अपर्याप्त संरचनात्मक कठोरता
- गलत मोटर पल्स या इलेक्ट्रॉनिक गियरिंग सेटिंग्स
- सर्वो ट्यूनिंग समस्याएँ
- होम सेंसर की स्थिति बदल जाती है
- एनकोडर या फीडबैक सिग्नल दोष
निरीक्षण विधि
वास्तविक कैरिज मूवमेंट के साथ कमांड किए गए मूवमेंट की तुलना करने के लिए डायल इंडिकेटर, लेजर माप प्रणाली या अन्य उपयुक्त माप उपकरण का उपयोग करें। यह निर्धारित करने के लिए कि त्रुटि सुसंगत है या यादृच्छिक, उसी गति को कई बार दोहराएं।
लगातार आनुपातिक त्रुटि गलत पल्स समकक्ष, चरखी व्यास सेटिंग या इलेक्ट्रॉनिक गियरिंग अनुपात का संकेत दे सकती है। बेल्ट छूटने, ढीले घटकों, सेंसर अस्थिरता या विद्युत हस्तक्षेप के कारण यादृच्छिक त्रुटियां होने की अधिक संभावना है।
अनुशंसित समाधान
मोटर माउंट, पुली लॉकिंग तत्व, कैरिज बोल्ट और मॉड्यूल माउंटिंग बोल्ट को कस लें। जांचें कि क्या आधार संरचना सपाट और पर्याप्त रूप से कठोर है।
नियंत्रक की यात्रा अंशांकन, पल्स सेटिंग्स, एनकोडर रिज़ॉल्यूशन और इलेक्ट्रॉनिक गियर अनुपात को सत्यापित करें। सर्वो-संचालित प्रणालियों के लिए, निम्नलिखित त्रुटि का निरीक्षण करें और सर्वो ट्यूनिंग मापदंडों की समीक्षा करें।
यदि यात्रा दूरी के साथ स्थिति विचलन बढ़ता है, तो स्थायी बढ़ाव के लिए बेल्ट का निरीक्षण करें और पुष्टि करें कि सही चरखी परिधि और ट्रांसमिशन अनुपात कॉन्फ़िगर किया गया है।
ऑपरेशन के दौरान असामान्य शोर
एक सही ढंग से स्थापित टाइमिंग बेल्ट रैखिक मॉड्यूल को अपेक्षाकृत चिकनी और लगातार ध्वनि के साथ काम करना चाहिए। नई खटखटाने, पीसने, चीखने या क्लिक करने की आवाजों की यथाशीघ्र जांच की जानी चाहिए।
सामान्य शोर के प्रकार और संभावित कारण
| शोर का प्रकार | संभावित कारण |
|---|---|
| लयबद्ध क्लिकिंग | क्षतिग्रस्त बेल्ट के दाँत, चरखी की क्षति या बेल्ट के दाँत का खिसक जाना |
| उच्च-आवृत्ति चीख़ | अत्यधिक बेल्ट तनाव, बेयरिंग घर्षण या बेल्ट गलत संरेखण |
| पीसने का शोर | गाइड रेल क्षति, बेयरिंग विफलता या विदेशी वस्तुएं |
| त्वरण के दौरान दस्तक देना | ढीली चरखी, ढीला मोटर माउंट या अत्यधिक त्वरण |
| अनियमित खड़खड़ाहट | ढीले फास्टनरों, केबल वाहक हस्तक्षेप या कवर कंपन |
अनुशंसित समाधान
मॉड्यूल को धीमी गति से चलाएं और पहचानें कि ध्वनि कहां सबसे मजबूत है। टाइमिंग बेल्ट, पुली, बियरिंग, गाइड ब्लॉक, सुरक्षात्मक कवर और केबल कैरियर का अलग से निरीक्षण करें।
जांचें कि क्या बेल्ट चरखी के केंद्र में चलती है और क्या दोनों पुली संरेखित हैं। चरखी निकला हुआ किनारा के साथ बेल्ट किनारे का संपर्क लगातार घर्षण शोर और किनारा घिसाव पैदा कर सकता है।
संदूषण या अपर्याप्त स्नेहन के लिए गाइड रेल का निरीक्षण करें। यदि सफाई, तनाव समायोजन और स्नेहन के बाद भी शोर जारी रहता है, तो आंतरिक क्षति के लिए चरखी बीयरिंग और गाइड ब्लॉक का निरीक्षण करें।
आंदोलन के दौरान कंपन
कंपन स्थिति स्थिरता को कम कर सकता है, यांत्रिक घिसाव को बढ़ा सकता है और दृष्टि निरीक्षण, वितरण, लेजर प्रसंस्करण या सटीक असेंबली जैसी आस-पास की प्रक्रियाओं को प्रभावित कर सकता है।
संभावित कारण
- त्वरण और मंदी बहुत अधिक है.
- गतिमान भार का गुरुत्वाकर्षण केंद्र उच्च होता है।
- मॉड्यूल का आधार पर्याप्त कठोर नहीं है.
- माउंटिंग बोल्ट ढीले हैं।
- बेल्ट का तनाव ग़लत है.
- टाइमिंग बेल्ट असमान रूप से पहना जाता है।
- पुली गलत तरीके से संरेखित हैं।
- सर्वो लाभ बहुत अधिक है.
- यांत्रिक प्रणाली अपनी अनुनाद आवृत्ति के निकट कार्य कर रही है।
- गाड़ी अत्यधिक क्षणिक भार के अधीन है।
अनुशंसित समाधान
कंपन गति प्रोफ़ाइल से संबंधित है या नहीं यह निर्धारित करने के लिए त्वरण, मंदी और झटका सेटिंग्स को कम करें। यदि कंपन काफी कम हो जाता है, तो अधिकतम गति को सीमित करने के बजाय गति वक्र को अनुकूलित करें।
मॉड्यूल बेस, सपोर्ट फ्रेम और माउंटिंग सतह की जांच करें। प्रोफ़ाइल विक्षेपण को रोकने के लिए लंबे-स्ट्रोक मॉड्यूल को अतिरिक्त समर्थन बिंदुओं की आवश्यकता हो सकती है।
जब भी संभव हो गुरुत्वाकर्षण के भार केंद्र और गाड़ी के बीच की दूरी कम करें। एक लंबा या ऑफसेट लोड गाइड सिस्टम पर अतिरिक्त पिच, यॉ और रोल क्षण बनाता है।
सर्वो सिस्टम के लिए, लाभ, फ़िल्टर और अनुनाद दमन सेटिंग्स की समीक्षा करें। अत्यधिक ढीलेपन या संरचनात्मक अस्थिरता की भरपाई के लिए नियंत्रण मापदंडों का उपयोग करने से पहले यांत्रिक समायोजन पूरा किया जाना चाहिए।
टाइमिंग बेल्ट पहनना और क्षति
टाइमिंग बेल्ट एक पहनने वाला घटक है। इसकी सेवा का जीवन भार, गति, त्वरण, तनाव, चरखी व्यास, परिचालन वातावरण और कर्तव्य चक्र पर निर्भर करता है।
सामान्य पहनावे के पैटर्न
- बेल्ट की सतह पर दरारें
- दांत गायब या क्षतिग्रस्त
- बेल्ट के भुरभुरे किनारे
- उजागर तन्य तार
- दांतों की पॉलिश या कठोर सतह
- असमान बेल्ट की चौड़ाई
- तेल संदूषण या रासायनिक क्षति
पहनने के पैटर्न का निदान
किनारों का घिसना आमतौर पर चरखी के गलत संरेखण, बेल्ट ट्रैकिंग समस्याओं या आसपास की संरचनाओं के साथ संपर्क का संकेत देता है। दांतों को नुकसान ओवरलोड, दांतों के फिसलने या चरखी में विदेशी वस्तुओं के प्रवेश के कारण हो सकता है।
बेल्ट की सतह पर दरारें उम्र बढ़ने, अनुपयुक्त चरखी व्यास, अत्यधिक तापमान या रासायनिक जोखिम के कारण हो सकती हैं। खुले तन्य तार गंभीर संरचनात्मक क्षति का संकेत देते हैं और तत्काल बेल्ट प्रतिस्थापन की आवश्यकता होती है।
अनुशंसित समाधान
टाइमिंग बेल्ट को निर्दिष्ट मॉडल, टूथ प्रोफ़ाइल, चौड़ाई और लंबाई के साथ बदलें। असंगत टूथ प्रोफाइल के साथ बेल्ट और पुली को न मिलाएं।
बेल्ट बदलने के बाद, पुली संरेखण की जांच करें और तनाव को सही ढंग से समायोजित करें। मूल कारण को ठीक किए बिना बेल्ट को बदलने से तेजी से विफलता हो सकती है।
चरखी घिसना या गलत संरेखण
ड्राइव पुली और आइडलर पुली सीधे बेल्ट जुड़ाव, ट्रांसमिशन सटीकता और बेल्ट सेवा जीवन को प्रभावित करते हैं।
संभावित लक्षण
- बेल्ट के किनारे का असमान घिसाव
- एक तरफ की ओर बार-बार बेल्ट ट्रैकिंग
- प्रत्येक चरखी घुमाव के दौरान आवधिक शोर
- बढ़ती प्रतिक्रिया या स्थिति निर्धारण त्रुटि
- चरखी के पास धातु की धूल
- दर्शनीय चरखी दांत घिसाव
निरीक्षण एवं मरम्मत
चरखी दांत प्रोफ़ाइल, निकला हुआ किनारा, शाफ्ट कनेक्शन और बीयरिंग की स्थिति का निरीक्षण करें। चरखी को मैन्युअल रूप से घुमाएं और प्रतिरोध, रेडियल मूवमेंट या असामान्य ध्वनि की जांच करें।
सत्यापित करें कि पुली शाफ्ट समानांतर हैं और पुली के चेहरे सही ढंग से संरेखित हैं। लॉकिंग स्क्रू, कुंजी कनेक्शन, क्लैंपिंग हब या अन्य शाफ्ट-लॉकिंग घटकों की जांच करें।
यदि क्षतिग्रस्त दांत प्रोफ़ाइल ने बेल्ट जुड़ाव को प्रभावित किया हो तो गंभीर रूप से घिसी हुई चरखी को बेल्ट के साथ बदल दिया जाना चाहिए।
मोटर अलार्म या मोटर अधिभार
मोटर अलार्म का हमेशा यह मतलब नहीं होता कि मोटर ही क्षतिग्रस्त है। यांत्रिक प्रतिरोध, गलत पैरामीटर या वायरिंग समस्याएं भी ओवरलोड, ओवरकरंट, फॉलो-एरर या एनकोडर अलार्म को ट्रिगर कर सकती हैं।
संभावित कारण
- गाड़ी या गाइड प्रणाली यांत्रिक रूप से अवरुद्ध है।
- बेल्ट का तनाव बहुत अधिक है.
- लोड मोटर या मॉड्यूल क्षमता से अधिक है।
- त्वरण बहुत अधिक है.
- चरखी या बेयरिंग क्षतिग्रस्त है.
- मोटर पावर केबल ढीली है.
- एनकोडर केबल हस्तक्षेप से क्षतिग्रस्त या प्रभावित है।
- सर्वो पैरामीटर ग़लत हैं.
- ब्रेक पूरी तरह से रिलीज़ नहीं हुआ है.
- मोटर का तापमान बहुत अधिक है.
समस्या निवारण विधि
ड्राइव को रीसेट करने से पहले अलार्म कोड रिकॉर्ड करें। यह पहचानने के लिए ड्राइव मैनुअल की जाँच करें कि अलार्म वर्तमान, एनकोडर फीडबैक, निम्नलिखित त्रुटि, तापमान, वोल्टेज या संचार से संबंधित है या नहीं।
उपयुक्त होने पर मोटर को मैकेनिकल ट्रांसमिशन सिस्टम से डिस्कनेक्ट करें और मोटर का अलग से परीक्षण करें। असामान्य यांत्रिक प्रतिरोध मौजूद है या नहीं यह निर्धारित करने के लिए गाड़ी को मैन्युअल रूप से घुमाएँ।
यदि मोटर लोड के बिना सामान्य रूप से काम करती है, तो मॉड्यूल, ट्रांसमिशन सिस्टम और लोड कॉन्फ़िगरेशन का निरीक्षण करें। यदि अलार्म बना रहता है, तो मोटर केबल, एनकोडर केबल, ड्राइव सेटिंग्स और बिजली आपूर्ति का निरीक्षण करें।
सेंसर और सीमा स्विच विफलता
टाइमिंग बेल्ट लीनियर मॉड्यूल आमतौर पर मशीन निर्देशांक स्थापित करने और ओवरट्रैवल को रोकने के लिए होम सेंसर, पॉजिटिव लिमिट सेंसर और नेगेटिव लिमिट सेंसर का उपयोग करते हैं।
विशिष्ट लक्षण
- मॉड्यूल होमिंग प्रक्रिया को पूरा नहीं कर सकता.
- घर लौटते समय गाड़ी गलत दिशा में चली जाती है।
- नियंत्रक लगातार एक सीमा अलार्म की रिपोर्ट करता है।
- जब गाड़ी गुजरती है तो सेंसर संकेतक नहीं बदलता है।
- चक्रों के बीच घर की स्थिति बदलती रहती है।
- गाड़ी रुकने की अपेक्षित स्थिति से आगे बढ़ जाती है।
संभावित कारण
- गलत सेंसर माउंटिंग स्थिति
- सेंसर का लक्ष्य बहुत दूर है
- ढीला सेंसर ब्रैकेट
- क्षतिग्रस्त सेंसर केबल
- ग़लत वायरिंग ध्रुवता
- असंगत एनपीएन या पीएनपी सिग्नल
- ग़लत नियंत्रक इनपुट कॉन्फ़िगरेशन
- धातु के टुकड़े, धूल या तेल सेंसर को प्रभावित कर रहे हैं
- विद्युत हस्तक्षेप
अनुशंसित समाधान
सेंसर संकेतक की जांच करें और सेंसिंग क्षेत्र के माध्यम से गाड़ी को धीरे-धीरे घुमाते हुए आउटपुट सिग्नल को मापें। सेंसर आपूर्ति वोल्टेज, सिग्नल प्रकार और नियंत्रक इनपुट कॉन्फ़िगरेशन सत्यापित करें।
सेंसर और लक्ष्य को साफ करें, सेंसिंग दूरी को समायोजित करें और माउंटिंग ब्रैकेट को कस लें। जब भी संभव हो सेंसर केबल को हाई-पावर मोटर केबल से अलग रूट करें।
होम सेंसर को बदलने या उसकी स्थिति बदलने के बाद, होमिंग प्रक्रिया को दोहराएं और उपकरण को उत्पादन में वापस करने से पहले मशीन समन्वय प्रणाली को सत्यापित करें।
गाड़ी का संचालन कठिन या असमान है
गाड़ी की खुरदुरी गति आमतौर पर रैखिक गाइड प्रणाली, बेल्ट संरेखण, चरखी बीयरिंग या माउंटिंग संरचना में समस्याओं का संकेत देती है।
संभावित कारण
- अपर्याप्त गाइड रेल स्नेहन
- गाइड रेल पर धूल या धातु के कण
- क्षतिग्रस्त गाइड ब्लॉक
- विकृत मॉड्यूल प्रोफ़ाइल
- असमान बढ़ती सतह
- ग़लत बेल्ट तनाव
- चरखी बीयरिंग क्षति
- बाहरी केबल या नली प्रतिरोध
अनुशंसित समाधान
भार हटाएँ और गाड़ी को धीमी गति से मैन्युअल रूप से चलाएँ। निरीक्षण करें कि क्या प्रतिरोध किसी विशिष्ट स्थिति में या पूरी यात्रा के दौरान दिखाई देता है।
अनुशंसित स्नेहक का उपयोग करके गाइड रेल को साफ और चिकना करें। समतलता के लिए माउंटिंग सतह की जाँच करें और सत्यापित करें कि इंस्टॉलेशन के दौरान मॉड्यूल मुड़ा हुआ तो नहीं है।
यह पुष्टि करने के लिए केबल, वायवीय नली और केबल वाहक का निरीक्षण करें कि वे गाड़ी को असमान रूप से नहीं खींचते या धक्का नहीं देते हैं।
समस्या निवारण संदर्भ तालिका
| संकट | संभावित कारण | अनुशंसित कार्रवाई |
|---|---|---|
| त्वरण के बाद स्थिति खो जाती है | बेल्ट टूथ स्किपिंग या ढीली चरखी | बेल्ट के तनाव को समायोजित करें, दांतों का निरीक्षण करें और चरखी को कस लें |
| बार-बार स्थिति निर्धारण त्रुटि | गलत पल्स सेटिंग या बेल्ट बढ़ाव | अंशांकन, ट्रांसमिशन अनुपात और बेल्ट की स्थिति की जाँच करें |
| उच्च आवृत्ति शोर | अत्यधिक तनाव या चरखी का गलत संरेखण | बेल्ट तनाव और चरखी संरेखण को पुनः समायोजित करें |
| तेज़ गति से कंपन | अत्यधिक त्वरण या कम संरचनात्मक कठोरता | गति मापदंडों को अनुकूलित करें और समर्थन संरचना को सुदृढ़ करें |
| मोटर अधिभार अलार्म | यांत्रिक प्रतिरोध, अधिभार या गलत पैरामीटर | गाड़ी के प्रतिरोध, लोड और मोटर सेटिंग्स की जाँच करें |
| घर वापसी में विफलता | सेंसर, वायरिंग या कॉन्फ़िगरेशन दोष | सेंसर आउटपुट, वायरिंग और कंट्रोलर इनपुट सेटिंग्स की जाँच करें |
| बेल्ट का किनारा घिसना | चरखी का गलत संरेखण या बेल्ट ट्रैकिंग समस्या | पुली को संरेखित करें और आसपास की निकासी का निरीक्षण करें |
| चलते समय पीसना | गाइड ब्लॉक या बियरिंग क्षति | स्नेहन, गाइड ब्लॉक और चरखी बीयरिंग का निरीक्षण करें |
निवारक रखरखाव सिफ़ारिशें
निवारक रखरखाव अप्रत्याशित डाउनटाइम को कम करता है और स्थिर स्थिति प्रदर्शन को बनाए रखने में मदद करता है।
- दरारों, किनारों की टूट-फूट और क्षतिग्रस्त दांतों के लिए टाइमिंग बेल्ट का नियमित रूप से निरीक्षण करें।
- प्रारंभिक ऑपरेशन के बाद और निर्धारित रखरखाव के दौरान बेल्ट तनाव की जाँच करें।
- पुष्टि करें कि ड्राइव पुली सुरक्षित रूप से लॉक है।
- गाइड रेल, पुली क्षेत्र और सुरक्षात्मक आवरण को साफ करें।
- परिचालन स्थितियों के अनुसार रैखिक गाइड को लुब्रिकेट करें।
- मोटर, सेंसर और एनकोडर केबलों के मुड़ने या क्षतिग्रस्त होने की जाँच करें।
- मॉड्यूल माउंटिंग बोल्ट और लोड माउंटिंग बोल्ट का निरीक्षण करें।
- स्थिति सटीकता और मोटर लोड रुझान रिकॉर्ड करें।
- तेल, शीतलक, धातु के चिप्स और रसायनों को बेल्ट के संपर्क में आने से रोकें।
- पेलोड बदलने के बाद गति और त्वरण सेटिंग्स की समीक्षा करें।
रखरखाव अंतराल को परिचालन गति, यात्रा दूरी, भार, पर्यावरण प्रदूषण और दैनिक परिचालन घंटों के अनुसार समायोजित किया जाना चाहिए। धूल भरे या उच्च-चक्र वाले वातावरण में लगातार काम करने वाले उपकरणों को आमतौर पर अधिक बार निरीक्षण की आवश्यकता होती है।
टाइमिंग बेल्ट कब बदला जाना चाहिए?
टूटे हुए दांत, खुले तन्य तार, गंभीर दरारें, स्थायी विकृति या महत्वपूर्ण किनारे क्षति पाए जाने पर टाइमिंग बेल्ट को बदल दिया जाना चाहिए।
प्रतिस्थापन पर भी विचार किया जाना चाहिए जब उचित तनाव समायोजन के बाद स्थिति प्रदर्शन लगातार खराब हो रहा हो, या जब बेल्ट आवेदन के लिए अनुशंसित रखरखाव अंतराल तक पहुंच गया हो।
बेल्ट प्रतिस्थापन के बाद, सामान्य उत्पादन फिर से शुरू होने से पहले बेल्ट तनाव, चरखी संरेखण, घर की स्थिति, यात्रा सीमा और स्थिति अंशांकन को सत्यापित करें।
व्यावसायिक मरम्मत पर कब विचार किया जाना चाहिए?
जब मॉड्यूल में टकराव, गंभीर अधिभार, बार-बार मोटर अलार्म, संरचनात्मक विरूपण या अस्पष्टीकृत स्थिति अस्थिरता का अनुभव हुआ हो तो पेशेवर निरीक्षण की सिफारिश की जाती है।
यह तब भी आवश्यक हो सकता है जब आंतरिक गाइड ब्लॉक, चरखी बीयरिंग, मोटर घटकों या फीडबैक उपकरणों को बदलने के लिए विशेष उपकरण और संरेखण प्रक्रियाओं की आवश्यकता होती है।
क्षतिग्रस्त मॉड्यूल का संचालन जारी रखने से अतिरिक्त बेल्ट, पुली, गाइड और मोटर को नुकसान हो सकता है, जिससे मरम्मत लागत और उपकरण डाउनटाइम दोनों बढ़ सकते हैं।
अक्सर पूछे जाने वाले प्रश्नों
टाइमिंग बेल्ट लीनियर मॉड्यूल अपनी स्थिति क्यों खो देता है?
सामान्य कारणों में बेल्ट टूथ स्किपिंग, ढीली पुली, गलत बेल्ट तनाव, गलत पल्स सेटिंग्स, अत्यधिक त्वरण, सेंसर अस्थिरता और मोटर फीडबैक त्रुटियां शामिल हैं।
टाइमिंग बेल्ट की फिसलन को कैसे रोका जा सकता है?
सही बेल्ट विनिर्देश का उपयोग करें, उचित बेल्ट तनाव बनाए रखें, पुली के दांतों को साफ रखें, अत्यधिक त्वरण से बचें और सुनिश्चित करें कि पेलोड मॉड्यूल की निर्धारित क्षमता के भीतर रहे।
मॉड्यूल केवल उच्च गति पर ही शोर क्यों करता है?
उच्च गति का शोर बेल्ट कंपन, अत्यधिक तनाव, चरखी गलत संरेखण, बीयरिंग पहनने, संरचनात्मक अनुनाद या केबल वाहक हस्तक्षेप के कारण हो सकता है।
क्या अत्यधिक बेल्ट तनाव से स्थिति सटीकता में सुधार हो सकता है?
नहीं, अत्यधिक तनाव दृश्यमान बेल्ट के ढीलेपन को कम कर सकता है, लेकिन यह असर भार, मोटर प्रतिरोध और बेल्ट घिसाव को भी बढ़ाता है। बेल्ट का तनाव निर्दिष्ट सीमा के भीतर रहना चाहिए।
लोड बढ़ने के बाद मोटर अलार्म क्यों बजाती है?
बढ़ा हुआ पेलोड मोटर टॉर्क, बेल्ट ट्रांसमिशन क्षमता या गाइड मोमेंट क्षमता से अधिक हो सकता है। नए भार के लिए त्वरण भी बहुत अधिक हो सकता है।
क्या बेल्ट और पुली को एक साथ बदला जाना चाहिए?
यदि पुली के दांत घिस गए हैं, क्षतिग्रस्त हो गए हैं या अब बेल्ट प्रोफाइल से सही ढंग से मेल नहीं खाते हैं, तो दोनों घटकों को बदलने की सिफारिश की जाती है। एक क्षतिग्रस्त चरखी तेजी से एक नई बेल्ट पहन सकती है।
निष्कर्ष
भरोसेमंदटाइमिंग बेल्ट रैखिक मॉड्यूल समस्या निवारणबेल्ट, पुली, गाइड सिस्टम, मोटर, सेंसर, वायरिंग और नियंत्रण मापदंडों के व्यवस्थित निरीक्षण की आवश्यकता है।
बेल्ट फिसलन, स्थिति संबंधी त्रुटियां, असामान्य शोर और कंपन अक्सर गलत बेल्ट तनाव, ढीले घटकों, अत्यधिक त्वरण, चरखी गलत संरेखण या यांत्रिक पहनने से संबंधित होते हैं। मोटर अलार्म और होमिंग विफलताओं में यांत्रिक प्रतिरोध और विद्युत सिग्नल समस्याएं दोनों शामिल हो सकती हैं।
लक्षणों को रिकॉर्ड करके, तार्किक क्रम में घटकों का निरीक्षण करके और सामान्य ऑपरेशन को बहाल करने से पहले कम गति पर मॉड्यूल का परीक्षण करके, इंजीनियर दोषों की अधिक सटीक पहचान कर सकते हैं और भागों के अनावश्यक प्रतिस्थापन को कम कर सकते हैं।
नियमित बेल्ट निरीक्षण, गाइड स्नेहन, चरखी संरेखण जांच और गति-पैरामीटर समीक्षा अप्रत्याशित विफलताओं को काफी कम कर सकती है और टाइमिंग बेल्ट रैखिक मॉड्यूल के सेवा जीवन के दौरान स्थिर प्रदर्शन बनाए रख सकती है।
