同步带模组故障排查指南

同步带模组广泛应用于需要高速运行、长行程移动和频繁往复运动的工业自动化设备中。其主要结构通常包括同步带、主动同步轮、从动同步轮、直线导轨、导轨滑块、工作滑台、电机、传感器及同步带张紧机构。

同步带模组的机械结构相对简单，但如果安装不正确、同步带张力异常、机械部件磨损、导轨润滑不足或控制参数设置不合理，设备仍可能出现同步带打滑、定位误差、异常噪音、运行振动、电机报警和传感器故障等问题。

进行同步带模组故障排查时，不能只根据表面现象直接更换零部件，而应按照固定流程，对同步带传动系统、直线导轨系统、电机、传感器、电气线路及控制参数进行系统检查，才能准确判断故障原因。

本篇指南将详细介绍同步带模组常见故障的表现、可能原因、检查方法、维修措施及预防维护建议。

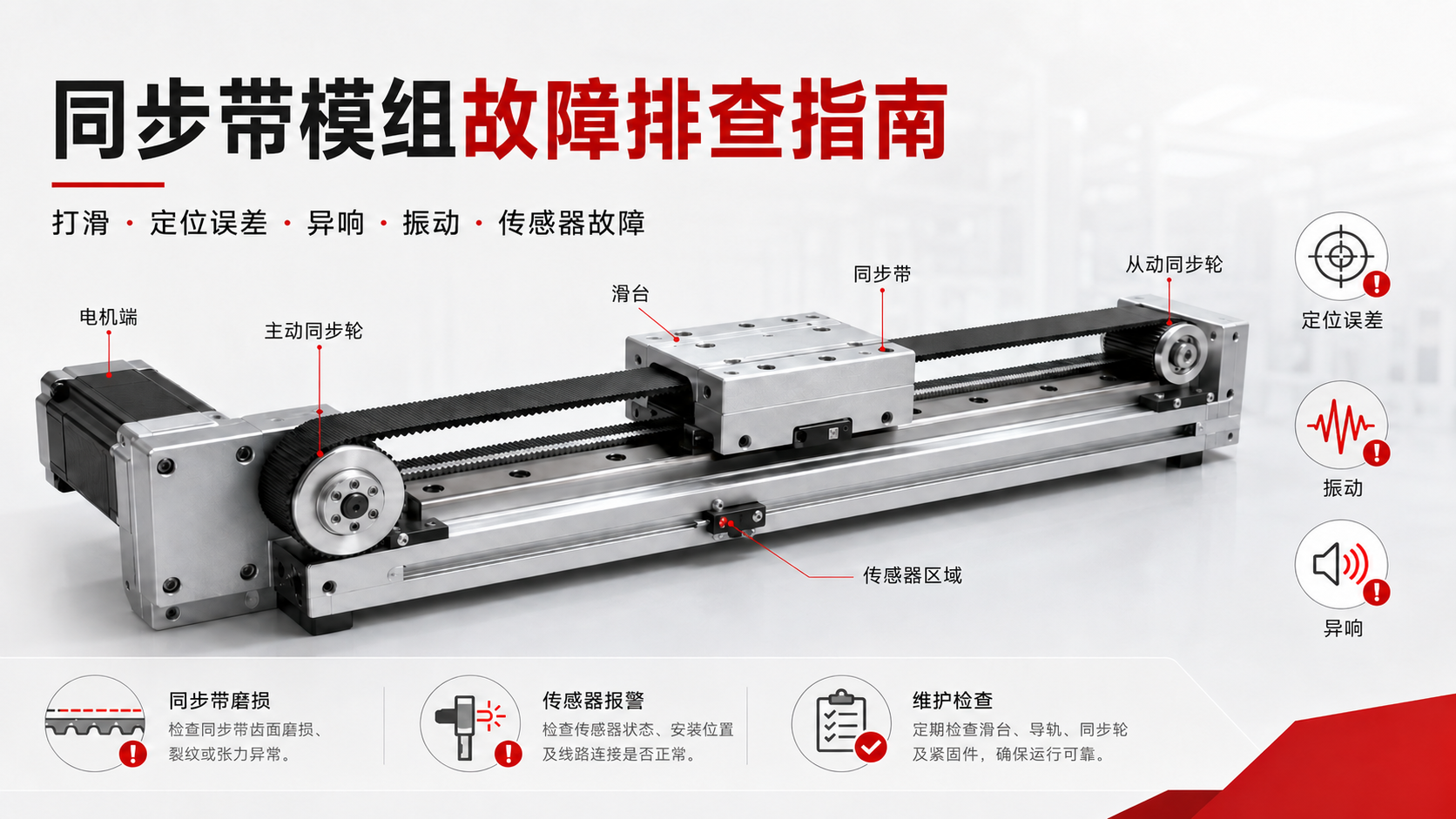

同步带模组故障排查指南，展示同步带打滑、定位误差、运行振动、异常噪音、同步带磨损及传感器故障 — 同步带模组故障排查指南，包括同步带打滑、定位误差、异常噪音、运行振动、同步带磨损及传感器故障。

同步带模组常见故障有哪些？

同步带模组运行过程中常见的问题主要包括：

同步带打滑或跳齿
定位误差逐渐增大
重复定位精度下降
运行过程中出现异常噪音
加速或减速时发生振动
同步带磨损或损坏
同步轮磨损或安装偏斜
电机过载或伺服报警
原点传感器或限位传感器故障
滑台运行不顺畅或阻力不均匀

同一种故障现象可能由多个原因共同造成。例如，定位误差可能来自同步带跳齿、同步轮松动、电机参数错误、负载过大、传感器不稳定或安装结构变形。因此，完整检查比根据单一现象直接更换零件更加可靠。

同步带模组故障排查流程

拆卸同步带模组之前，建议按照以下顺序进行检查：

记录故障发生时的速度、负载、位置及运行状态。
查看控制器、伺服驱动器或步进驱动器的报警代码。
目视检查同步带、同步轮、滑台和直线导轨。
在确保断电和安全的情况下手动移动滑台。
检查同步带张力及同步轮对中状态。
检查电机连接、同步轮锁紧件和安装螺栓。
检查传感器、电缆和电气接头。
检查速度、加速度、减速度及转矩限制参数。
在无负载状态下低速试运行。
逐步恢复正常负载和运行速度。

通过以上流程，可以初步区分机械故障、电气故障和控制参数问题，避免盲目拆卸或更换仍然正常的零部件。

故障排查前的安全注意事项

检查或维修同步带模组之前，应停止设备运行并切断主电源。如果模组承担垂直负载或悬挂负载，应先采用可靠方式固定负载，防止滑台突然下落。

设备运行时，不要直接触摸同步带、同步轮、滑台或直线导轨。即使设备已经停止，电机保持力矩、外部负载或机构内部储存的机械能仍可能造成突然运动。

维修结束后，应重新安装所有防护罩，并确认工具、紧固件和其他异物已经从运动区域中清除。

同步带打滑或跳齿

同步带打滑是同步带模组中较为常见的故障。由于同步带依靠带齿与同步轮齿槽啮合传递动力，因此实际故障通常表现为同步带跳齿，而不是普通平皮带的连续摩擦打滑。

常见表现

滑台无法到达控制器设定的位置。
加速过程中出现突然的撞击声或跳动声。
高速运行后出现明显定位偏差。
电机正常旋转，但滑台移动距离不足。
重复运行后原点位置发生变化。

可能原因

同步带张力不足
加速度或减速度设置过高
负载超过模组允许范围
同步带或同步轮齿槽存在油污和异物
同步带齿面磨损或缺齿
同步轮齿面磨损
主动同步轮松动
同步带型号或齿形不匹配

解决方法

按照模组制造商的要求检查和调整同步带张力。同步带过松时，在高速加减速过程中容易发生跳齿；同步带过紧则会增加轴承负载和电机阻力，并缩短同步带使用寿命。

检查同步带全部长度，观察是否存在缺齿、裂纹、钢丝或纤维芯线外露、表面硬化及不均匀磨损。发现结构性损坏时应及时更换同步带。

清理同步轮齿槽中的油污、粉尘、金属碎屑及其他异物，并检查主动同步轮是否可靠锁紧在电机轴上，从动同步轮是否能够正常旋转。

如果机械部件没有明显问题，应适当降低加速度和减速度后重新测试。过于激进的运动参数会产生较大的瞬时作用力，超过同步带的传动能力。

定位误差和重复定位精度下降

定位精度表示滑台实际到达位置与控制指令位置之间的偏差，重复定位精度则表示滑台多次返回同一位置时的一致性。

同步带模组通常主要用于高速和长行程运动，而不是极高绝对定位精度的应用。但是，如果定位误差突然增大，通常说明机械传动、控制系统或位置反馈系统出现了问题。

可能原因

同步带发生跳齿
主动同步轮松动
同步带张力异常
同步带发生永久性伸长
滑台或负载安装螺栓松动
负载超过允许范围
设备支撑结构刚性不足
电机脉冲当量设置错误
电子齿轮比设置错误
伺服参数整定不合理
原点传感器位置发生变化
编码器或反馈信号异常

检查方法

可以使用千分表、激光测量设备或其他适合的测量工具，对比控制器指令距离与滑台实际移动距离。应重复执行多次相同运动，以判断误差是固定误差还是随机误差。

如果误差按照行程成比例变化，可能是脉冲当量、同步轮周长或电子齿轮比设置错误。如果误差没有固定规律，则更可能与同步带跳齿、零件松动、传感器不稳定或电气干扰有关。

解决方法

检查并锁紧电机安装座、同步轮锁紧件、滑台螺栓、负载安装螺栓和模组底座固定螺栓，同时确认安装底面具有足够的平面度和结构刚性。

检查控制器的行程标定、脉冲当量、编码器分辨率和电子齿轮比。对于伺服系统，还需要查看位置跟随误差和伺服增益参数。

如果定位偏差随着移动距离增加而增大，应检查同步带是否发生永久性伸长，并确认控制系统中的传动比和同步轮参数是否正确。

同步带模组出现异常噪音

正常安装的同步带模组运行声音通常比较平稳。如果设备突然出现撞击声、摩擦声、尖锐啸叫声或周期性异响，应及时停机检查。

不同噪音对应的可能原因

噪音类型	可能原因
周期性咔嗒声	同步带缺齿、同步轮损坏或同步带跳齿
高频尖叫声	同步带过紧、轴承摩擦或同步轮偏斜
连续研磨声	直线导轨损坏、轴承损坏或存在异物
加速时撞击声	同步轮松动、电机座松动或加速度过高
不规则震动声	紧固件松动、拖链干涉或防护罩振动

解决方法

先降低运行速度，判断异响最明显的位置，并分别检查同步带、同步轮、轴承、导轨滑块、防护罩和拖链。

检查同步带是否运行在同步轮中心位置，以及主动同步轮和从动同步轮是否正确对中。如果同步带边缘持续接触同步轮挡边，通常会产生摩擦声并造成同步带边缘磨损。

检查直线导轨是否存在粉尘、金属碎屑或润滑不足。如果清洁、润滑和调整同步带张力后仍然存在异响，应进一步检查同步轮轴承和导轨滑块是否损坏。

同步带模组运行振动

运行振动不仅会降低定位稳定性，还会加快同步带、同步轮和导轨滑块的磨损，并影响视觉检测、点胶、激光加工和精密装配等工艺。

可能原因

加速度或减速度设置过高
移动负载重心过高
模组底座或设备支架刚性不足
安装螺栓松动
同步带张力不正确
同步带磨损不均匀
主动轮和从动轮不对中
伺服增益设置过高
机械系统接近共振频率
滑台承受过大的力矩负载

解决方法

降低加速度、减速度和加加速度参数，观察振动是否明显减小。如果振动得到改善，应优化整个运动曲线，而不是只降低最高运行速度。

检查模组底座、设备支撑框架及安装面。长行程同步带模组可能需要增加支撑点，避免铝型材底座发生明显挠曲。

尽量缩短负载重心与滑台安装面之间的距离。较高或明显偏置的负载会增加俯仰、偏摆和滚转方向的力矩。

对于伺服系统，可以检查增益、滤波和共振抑制参数。但是，应先解决机械松动、安装不稳和结构刚性不足等问题，再调整控制参数。

同步带磨损或损坏

同步带属于消耗部件，其使用寿命会受到负载、速度、加速度、张力、同步轮直径、运行环境和工作频率等因素影响。

常见磨损形式

同步带表面出现裂纹
同步带齿面缺失或损坏
同步带边缘起毛或分层
内部芯线外露
齿面发亮、硬化或磨平
同步带宽度磨损不均匀
同步带受到油污或化学物质腐蚀

根据磨损形式判断原因

同步带边缘磨损通常与同步轮不对中、同步带跑偏或同步带与周围结构发生干涉有关。同步带齿面损坏则可能由负载过大、同步带跳齿或异物进入同步轮造成。

同步带表面横向裂纹可能与材料老化、同步轮直径过小、环境温度异常或化学腐蚀有关。内部芯线外露属于严重结构损坏，应立即更换同步带。

解决方法

更换同步带时，应选择与原模组规格一致的齿形、宽度、长度和材料，不要将不同齿形的同步带与同步轮混合使用。

安装新同步带后，需要重新检查同步轮对中状态并正确调整张力。如果只更换同步带而没有解决原始故障原因，新同步带仍可能在短时间内再次损坏。

同步轮磨损或安装偏斜

主动同步轮和从动同步轮会直接影响同步带的啮合状态、传动精度及使用寿命。

常见表现

同步带边缘出现不均匀磨损
同步带反复向同一侧跑偏
同步轮每转一圈出现周期性异响
机械间隙或定位误差逐渐增大
同步轮附近出现明显金属粉末
同步轮齿面出现可见磨损

检查和维修方法

检查同步轮齿形、挡边、轴连接部位及内部轴承。手动旋转同步轮，观察是否存在明显阻力、径向晃动或异常声音。

确认主动同步轮与从动同步轮的轴线保持平行，两个同步轮端面正确对中。同时检查紧定螺钉、键连接、胀紧套或其他轴锁紧结构。

如果同步轮齿面已经严重磨损，并且可能影响同步带正常啮合，建议同步更换同步轮和同步带。

电机报警或电机过载

电机报警并不一定表示电机本体已经损坏。机械阻力过大、负载过重、控制参数错误和线路异常，都可能触发过载、过电流、位置偏差或编码器报警。

可能原因

滑台或导轨系统发生机械卡阻
同步带张力过大
负载超过电机或模组允许范围
加速度设置过高
同步轮或轴承损坏
电机动力线松动
编码器线路损坏或受到干扰
伺服参数设置错误
电机抱闸没有完全释放
电机温度过高

排查方法

复位报警前应先记录报警代码，并根据驱动器说明判断是电流、编码器、位置偏差、温度、电压还是通信异常。

在条件允许的情况下，可以将电机与机械传动机构分离，单独测试电机运行状态。同时手动移动滑台，判断模组是否存在异常机械阻力。

如果电机在无机械负载状态下运行正常，应重点检查同步带模组、负载结构和运动参数。如果报警仍然存在，则应检查电机动力线、编码器线、驱动器参数和供电系统。

传感器和限位开关故障

同步带模组通常设置原点传感器、正限位传感器和负限位传感器，用于建立设备坐标并防止滑台超出有效行程。

常见表现

模组无法完成回原点动作
回原点时滑台向错误方向移动
控制器持续显示限位报警
滑台经过传感器时指示灯没有变化
每次回原点的位置不一致
滑台超过预定停止位置

可能原因

传感器安装位置错误
传感器与感应片之间距离过大
传感器支架松动
传感器电缆损坏
电源极性或线路连接错误
NPN和PNP信号类型不匹配
控制器输入端配置错误
粉尘、油污或金属碎屑影响感应
传感器信号受到电气干扰

解决方法

观察传感器指示灯，并在滑台低速经过感应区域时测量传感器输出信号。确认传感器供电电压、输出类型及控制器输入设置正确。

清洁传感器和感应片，调整感应距离，并锁紧传感器安装支架。传感器线路应尽量与电机动力线和其他大功率线路分开布置。

更换或重新调整原点传感器后，应重新执行回原点操作，并验证设备坐标和有效行程，再恢复正常生产。

滑台运行不顺畅或阻力不均匀

滑台运行不顺畅通常与直线导轨、同步带对中、同步轮轴承或模组安装结构有关。

可能原因

直线导轨润滑不足
导轨表面存在粉尘或金属颗粒
导轨滑块内部损坏
模组铝型材底座发生变形
安装面不平
同步带张力异常
同步轮轴承损坏
电缆、气管或拖链产生额外阻力

解决方法

拆除负载后低速或手动移动滑台，判断阻力是在某一个固定位置出现，还是在整个行程范围内持续存在。

清洁直线导轨，并使用适合的润滑脂进行润滑。检查模组安装面的平面度，确认模组在固定过程中没有发生扭曲或变形。

检查电缆、气管和拖链的布置，确认它们不会在滑台运行时对其产生明显的拉力或推力。

同步带模组故障排查对照表

故障现象	可能原因	处理方法
加速后位置丢失	同步带跳齿或主动轮松动	调整同步带张力，检查齿面并锁紧同步轮
定位误差重复出现	脉冲参数错误或同步带伸长	检查行程标定、传动比和同步带状态
出现高频异响	同步带过紧或同步轮偏斜	重新调整同步带张力和同步轮对中
高速运行时振动	加速度过高或支撑结构刚性不足	优化运动参数并加强设备支撑结构
电机过载报警	机械阻力、负载过大或参数错误	检查滑台阻力、负载和电机参数
回原点失败	传感器、线路或控制器设置异常	检查传感器信号、线路和输入参数
同步带边缘磨损	同步轮不对中或同步带跑偏	调整同步轮并检查周围安装间隙
运行时出现研磨声	导轨滑块或同步轮轴承损坏	检查润滑、导轨滑块和同步轮轴承
