滚珠丝杆模组具有定位精度高、结构刚性好和运行稳定等特点,但在安装不当、润滑不足、零部件磨损或参数设置错误的情况下,也可能出现定位误差、背隙过大、异常噪音、运行振动、温升过高以及丝杆卡滞等问题。本文将介绍滚珠丝杆模组常见故障的原因、检查方法和处理措施,帮助快速确定故障位置并恢复设备运行。

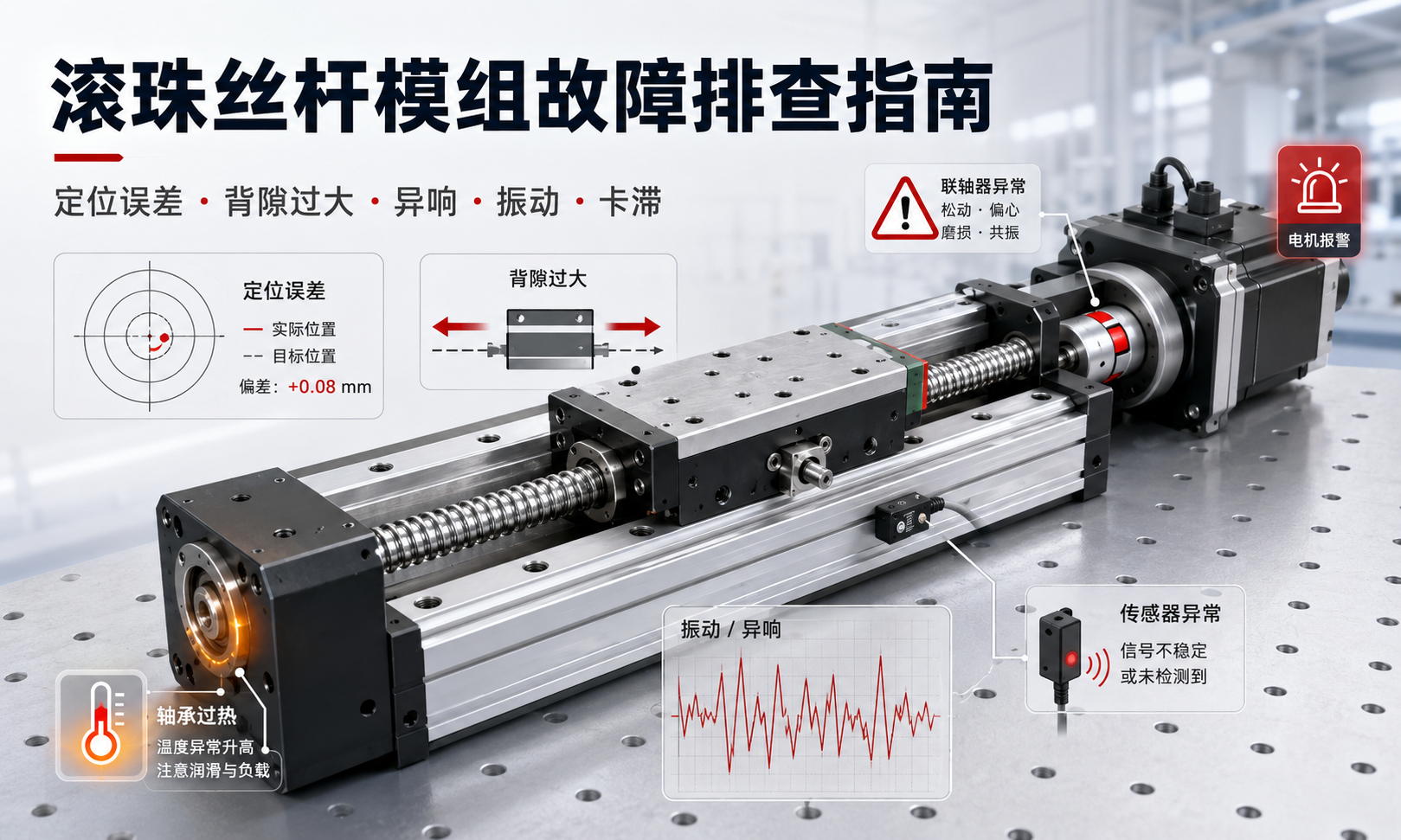

滚珠丝杆模组故障排查示意图,展示定位误差、背隙过大、异响、振动、温升、联轴器及传感器故障
滚珠丝杆模组定位误差、背隙过大、异常噪音、运行振动、温升、联轴器及传感器故障排查。

故障排查基本原则

  • 出现严重异响、卡滞、异常温升或失控运动时,应立即停止设备。
  • 检查机械部件前,应切断并锁定设备电源。
  • 记录报警代码、故障发生位置、运行速度、负载和近期维护情况。
  • 拆卸模组前,先检查安装、接线、传感器和外部干涉。
  • 分别排查机械系统、电气系统和控制参数。
  • 每次只调整一个参数或更换一个部件,以便确认真正的故障原因。

1. 故障排查前的准备

滚珠丝杆模组发生故障后,不应在未确认原因的情况下直接更换电机、丝杆或控制器。首先应收集完整的故障信息,再按照由外到内、由简单到复杂的顺序进行检查。

记录故障发生条件

排查前应记录以下信息:

  • 故障发生在启动、加速、匀速运行还是减速阶段。
  • 故障只出现在某一位置,还是整个行程均会出现。
  • 故障是否只在带负载运行时发生。
  • 故障属于偶发问题还是持续性问题。
  • 近期是否进行过润滑、拆装、维修或参数调整。
  • 伺服驱动器是否显示报警代码。

进行初步外观检查

拆卸模组前,应先检查安装螺栓、电机连接、联轴器、线缆、传感器、防护盖板和润滑状态。紧固件松动、线缆损坏、异物进入和传感器位置偏移都是比较常见的故障原因。

2. 定位误差

定位误差是指滑台实际停止位置与控制系统指令位置之间存在偏差。误差可能表现为固定偏差、累计偏差,也可能表现为每次运行结果不一致。

常见原因

  • 联轴器松动,电机轴与丝杆轴之间发生打滑。
  • 脉冲当量、电子齿轮比或丝杆导程设置错误。
  • 滚珠丝杆存在导程误差或机械磨损。
  • 滚珠螺母或支撑轴承预紧不足。
  • 滑台、导轨滑块、电机座或轴承座松动。
  • 伺服参数不合适,跟随误差过大或编码器反馈不稳定。
  • 负载、加速度或外部运行阻力过大。
  • 长时间运行后产生热伸长。
  • 原点传感器位置不准确。

检查方法

  1. 拆除或减小负载,进行空载定位测试。
  2. 在模组行程的多个位置测量实际定位误差。
  3. 对同一位置进行多次重复测试,区分定位精度和重复定位精度问题。
  4. 在电机轴和联轴器上制作对应标记,检查是否发生相对滑动。
  5. 核对控制系统参数与实际丝杆导程和传动比是否一致。
  6. 检查电机座、轴承座、滑台和安装螺栓是否松动。
  7. 观察运行过程中的伺服跟随误差和电机电流。

解决方法

按照规定扭矩重新紧固松动部件,修正控制参数并重新调整伺服系统。联轴器发生打滑、开裂或变形时,应及时更换。如果定位误差会随运行位置变化,应重点检查丝杆直线度、导程精度、导轨平行度和安装基面。排除外部原因后,重复定位精度仍然不稳定,可能需要检查或更换滚珠螺母、支撑轴承或丝杆轴。

3. 背隙过大

背隙通常在模组改变运动方向时表现得最明显。电机已经开始反向旋转,但滑台没有立即移动,从而产生空行程并降低双向定位精度。

常见原因

  • 滚珠丝杆和滚珠螺母磨损。
  • 滚珠螺母预紧力下降。
  • 固定端支撑轴承或锁紧螺母松动。
  • 联轴器、电机轴或丝杆连接位置松动。
  • 滑台安装板或导轨滑块螺栓松动。
  • 负载过大导致结构产生弹性变形。
  • 控制系统补偿参数与当前机械状态不匹配。

检查方法

可将百分表测头接触滑台,然后控制模组进行小距离正反向运动,比较电机旋转与滑台实际位移之间的差异。随后依次检查联轴器、固定端轴承、螺母座和滑台连接位置,从而判断空行程来自传动连接、轴承支撑还是滚珠螺母。

解决方法

重新紧固松动部件,在结构允许的情况下恢复支撑轴承预紧,并更换磨损或损坏的联轴器。对于已经磨损的滚珠螺母,不应只依靠软件补偿处理。当机械背隙超过设备精度要求时,应维修或更换滚珠丝杆组件。

4. 异常噪音

正常运行的滚珠丝杆模组通常会发出均匀的滚动声和电机运行声。如果出现摩擦声、咔嗒声、撞击声、尖锐啸叫或周期性异响,应及时停机检查。

噪音特征 可能原因 重点检查位置
持续摩擦声 异物污染、润滑不足或滚动表面损伤 检查丝杆滚道、滚珠螺母、导轨和润滑状态
周期性咔嗒声 丝杆局部损伤、联轴器缺陷或轴承损坏 缓慢转动丝杆,确认异响是否在固定位置重复出现
换向时撞击 背隙过大、联轴器松动或支撑轴承松动 检查传动连接并测量换向间隙
尖锐啸叫 润滑不足、预紧过大或安装不同轴 检查润滑量、丝杆对中和轴承状态
仅在高速时异响 结构共振、丝杆临界转速影响、对中不良或伺服参数错误 降低速度并检查结构刚性、安装精度和控制参数

解决方法

使用不掉纤维的清洁材料清除可见污染物,并按照要求补充适合的润滑脂。同时检查丝杆对中、导轨平行度、联轴器同轴度和支撑轴承状态。出现明显金属摩擦声或严重撞击声时,不应继续运行,否则滚道损伤产生的金属颗粒可能进一步破坏滚珠循环系统。

5. 运行振动

滚珠丝杆模组运行振动会影响定位稳定性、加工质量和部件寿命。振动既可能来自模组内部,也可能来自设备机架、负载安装或伺服控制系统。

可能原因

  • 安装基面平面度不足或机架刚性不够。
  • 模组、电机、轴承座或工件安装螺栓松动。
  • 电机轴、联轴器与丝杆轴不同轴。
  • 丝杆弯曲或支撑轴承损坏。
  • 加速度过高或启停过程过于急促。
  • 伺服增益不稳定或设备结构发生共振。
  • 负载重心距离滑台中心过远。
  • 导轨滑块损坏或预紧不均匀。

检查方法

使用不同速度和加速度运行模组。如果振动只出现在较窄的速度范围内,通常与结构共振或伺服参数有关。如果振动总是在丝杆的同一位置出现,应检查丝杆轴、滚道和导轨系统。如果振动会随着负载增加而明显加剧,应重点检查力矩载荷、安装刚性和加速度设置。

解决方法

重新紧固安装结构,提高设备基座刚性,并校正电机轴与丝杆轴的同轴度。可暂时降低加速度和加加速度,确认运动曲线是否为振动原因。机械松动和安装误差排除后,再由专业人员调整伺服增益和滤波参数。

6. 丝杆卡滞

丝杆卡滞是比较严重的故障,主要表现为滑台无法顺畅移动,或者电机无法带动丝杆旋转。强行增加电机扭矩可能进一步损坏滚珠螺母、联轴器、电机和支撑轴承。

常见原因

  • 金属颗粒、粉尘或其他异物进入丝杆滚道或导轨。
  • 润滑脂干结、污染或型号不合适。
  • 滚珠螺母内部循环系统损坏。
  • 丝杆轴弯曲或安装不同轴。
  • 导轨与滚珠丝杆之间的平行度误差过大。
  • 支撑轴承卡死。
  • 防护盖板、线缆或外部零部件产生机械干涉。
  • 滑台超过允许行程并撞击限位位置。

紧急处理步骤

  1. 立即停止电机并切断设备电源。
  2. 不要通过增加电机扭矩强行突破卡滞位置。
  3. 检查防护盖板、拖链、线缆和外部机构是否产生干涉。
  4. 在设备维护程序允许的情况下断开电机或联轴器。
  5. 采用正确方法缓慢手动转动丝杆。
  6. 判断运行阻力是集中在某一位置,还是整个行程均存在。

解决方法

如果只是轻微污染且没有发现滚道损伤,可清除异物并重新润滑。如果断开负载和电机后,丝杆仍然无法顺畅转动,应进一步检查滚珠螺母、导轨滑块和支撑轴承。滚珠循环系统损坏后通常需要更换或由专业人员维修,不应通过强制转动继续使用。

7. 温升过高

滚珠丝杆模组在高速或高负载运行时会产生一定温升,但温度快速升高或明显超过正常状态,通常表示系统存在异常摩擦、负载过大或安装调整不正确。

可能原因

  • 滚珠螺母或支撑轴承预紧过大。
  • 润滑脂添加过多,导致运行阻力增加。
  • 润滑不足、润滑脂老化或润滑脂不兼容。
  • 滚珠丝杆与导轨安装不平行。
  • 电机过载或伺服参数不合适。
  • 连续运行时间超过设计工作制。
  • 负载、速度或加速度超过允许范围。
  • 轴承、滚珠螺母或导轨滑块损坏。

检查方法

分别检查电机、联轴器、固定端轴承、滚珠螺母和导轨滑块的温度。温度最高的位置通常能够帮助判断主要发热源。同时观察电机电流是否同步升高,并对比空载和带载运行时的温升情况。

解决方法

修正润滑脂添加量,降低过大的负载、速度或加速度,并检查丝杆与导轨的安装平行度。按照模组结构要求检查轴承预紧和滚珠螺母运行阻力。未确认兼容性前,不应混合使用不同类型的润滑脂。如果异常摩擦仍然存在,应更换损坏的轴承或滚动部件。

8. 联轴器故障

联轴器负责将电机扭矩传递给滚珠丝杆,并补偿有限的安装偏差。联轴器松动、开裂或过度变形会导致定位误差、异常噪音,甚至使模组完全失去运动。

典型表现

  • 电机正常旋转,但滑台不移动。
  • 定位误差主要发生在加速或换向阶段。
  • 电机端附近出现周期性金属撞击声。
  • 联轴器紧固螺钉反复松动。
  • 联轴器出现裂纹、永久变形或明显磨损。

解决方法

检查电机轴和丝杆轴的插入深度、夹紧位置及紧固扭矩。安装新联轴器前,应校正两根轴的同轴度。联轴器只能补偿有限偏差,不能用于修正严重的安装不同轴。更换时应选择扭矩、最高转速和扭转刚度满足设备要求的型号。

9. 电机报警

伺服电机或驱动器报警并不一定表示电机本身损坏。机械阻力、负载过大、线缆故障和参数设置错误都可能触发报警。

报警类型 可能相关原因 重点检查内容
过载报警 丝杆卡滞、负载过大、摩擦过大或加速度过高 检查手动运行阻力、负载和运动参数
过电流报警 机械撞击、零部件卡死或电机线路故障 检查行程干涉、电源线和电机连接
跟随误差报警 联轴器松动、扭矩不足、阻力过大或伺服参数不稳定 对比指令位置、编码器反馈和电机电流
编码器报警 编码器线缆损坏、插头松动或电气干扰 检查反馈线、屏蔽接地和连接器
超程报警 限位传感器位置错误、传感器损坏或行程参数错误 检查传感器信号、安装位置和行程设置

排查步骤

  1. 复位驱动器前,先记录完整的报警代码。
  2. 根据电机和驱动器说明资料确认报警含义。
  3. 断电后检查滑台能否顺畅移动。
  4. 检查电源线、编码器线、抱闸线和接地连接。
  5. 核对负载、加速度、速度和扭矩限制。
  6. 确认故障原因已经排除后,再进行报警复位。

10. 传感器故障

原点传感器和限位传感器用于提供位置基准并保护模组。传感器损坏或调整不正确,可能导致设备无法启动、回零位置不准确或滑台超出允许行程。

常见原因

  • 传感器在振动或维护后发生位置偏移。
  • 连接器松动或线缆断裂。
  • 传感器检测距离设置不正确。
  • 传感器表面或感应片存在污染物。
  • 供电电压或接线极性错误。
  • 传感器受到撞击或超程损坏。
  • 控制系统输入端配置错误。

检查方法

缓慢移动滑台通过传感器检测位置,并观察传感器指示灯是否发生变化。同时在控制器中确认对应输入信号,必要时测量传感器供电电压。监控输入信号时轻微移动线缆,可检查是否存在接触不良或间歇性断线。

解决方法

清洁并重新调整传感器位置,恢复正确的检测距离,并紧固安装支架。修复损坏线缆或更换兼容型号的传感器。调整完成后,应先进行低速回零和限位测试,再恢复自动运行。

11. 滚珠丝杆模组故障排查流程

按照固定流程进行检查,可以减少不必要的拆卸和零部件更换。

  1. 确认故障现象:确定故障发生时的运动方向、位置、负载和运行阶段。
  2. 记录报警和运行数据:保存报警代码、定位误差、电机电流、速度和温度信息。
  3. 停止并隔离设备:停止设备运行,切断能源,必要时拆除工件和外部负载。
  4. 进行外观检查:检查紧固件、线缆、传感器、防护部件、污染和润滑状态。
  5. 进行空载测试:判断故障是否与负载、夹具或外部机构有关。
  6. 区分机械与电气原因:调整控制参数前,先检查手动运行阻力和机械连接。
  7. 检查传动系统:依次检查电机座、联轴器、支撑轴承、滚珠丝杆和滚珠螺母。
  8. 检查导向系统:检查导轨、滑块、安装平行度和滑台连接。
  9. 核对控制参数:确认丝杆导程、脉冲当量、行程限制、回零逻辑和伺服参数。
  10. 逐项进行处理:每完成一项调整后进行测试,以确认真正的故障原因。
  11. 验证维修结果:先低速运行,再逐步恢复正常负载、速度和加速度。
  12. 记录处理结果:记录故障原因、维修方法、更换部件和后续预防措施。

12. 常见故障快速对照表

故障现象 可能原因 建议处理方法
定位不准确 联轴器松动、参数错误、零部件磨损或热伸长 检查连接、控制参数、重复定位精度和丝杆状态
换向误差过大 滚珠螺母、支撑轴承、联轴器或安装连接存在背隙 测量空行程并逐项检查传动连接
持续摩擦异响 异物污染、润滑不良或滚道损伤 停止运行,清洁润滑并检查滚动部件
运行振动 安装松动、结构共振、不同轴或加速度过高 提高结构刚性、校正安装并调整运动参数
滑台无法移动 丝杆卡滞、机械干涉、轴承卡死或滚珠螺母损坏 断电后检查干涉和手动运行阻力
温升过高 负载过大、预紧过大、安装不良或润滑错误 确定发热位置并修正摩擦或运行条件
电机转动但滑台不动 联轴器松动或断裂 检查并更换联轴器,重新校正轴系
伺服反复报警 机械阻力、接线故障或参数设置错误 记录报警代码,同时检查机械和电气系统
无法正常回零 传感器位置、线路或控制输入异常 测试传感器信号并重新调整检测位置

13. 故障预防措施

通过定期检查和合理控制运行条件,可以减少滚珠丝杆模组故障。

  • 保持丝杆、导轨和防护盖板清洁。
  • 使用规定型号的润滑脂,避免润滑脂添加过量。
  • 根据运行时间和使用环境检查润滑状态。
  • 定期检查联轴器、电机座、轴承座和滑台紧固件。
  • 防止切削液、粉尘、金属颗粒和磨料进入模组。
  • 不得超过模组允许的负载、速度、加速度和力矩。
  • 采用平稳的加减速曲线,减少冲击载荷。
  • 定期检查线缆和传感器,避免反复弯曲造成损坏。
  • 记录定位精度、噪音、温度和电机电流的变化趋势。
  • 发现轻微异常后及时处理,避免发展为严重故障。

14. 常见问题

滚珠丝杆模组定位精度下降是什么原因?

常见原因包括联轴器松动、控制参数错误、滚珠螺母磨损、支撑轴承松动、负载过大、伺服跟随误差和热伸长。排查时应分别测量定位精度和重复定位精度。

滚珠丝杆模组异响是什么原因?

异响可能由润滑不足、异物污染、丝杆安装不同轴、支撑轴承损坏、导轨滑块磨损或丝杆滚道损伤引起。判断异响位置以及异响是否在固定位置重复出现,有助于确定原因。

滚珠丝杆卡住怎么办?

应立即停止设备并切断电源,不要通过增加电机扭矩强行运行。首先检查外部干涉、线缆卡住和异物污染。如果断开负载和电机后仍无法顺畅转动,应检查滚珠螺母、导轨滑块和支撑轴承。

滚珠丝杆背隙可以通过软件补偿吗?

软件补偿可以减小具有规律性的定位偏差,但不能修复机械磨损和连接松动。背隙过大时,应检查联轴器、支撑轴承、滚珠螺母和安装连接。

为什么模组加润滑脂后温度反而升高?

润滑脂添加过多会增加滚动阻力并产生额外热量。润滑脂不兼容、预紧过大和安装不同轴也可能产生相同现象,应检查润滑量并确定主要发热位置。

什么情况下需要更换滚珠丝杆组件?

当滚道出现明显损伤、丝杆持续卡滞、背隙严重、异响无法消除、重复定位精度不稳定,或者清洁、润滑和校正后运行阻力仍然过大时,应考虑更换滚珠丝杆组件。

总结

滚珠丝杆模组故障排查应按照系统化流程进行。首先确认故障发生条件,再检查安装、紧固、润滑、线缆和传感器等外部因素,最后分别分析机械系统、电气系统和控制参数。对于定位误差、背隙过大、异常噪音、运行振动、丝杆卡滞和温升过高等问题,应尽早处理,避免造成进一步损坏。

当故障涉及滚珠循环系统、精密支撑轴承、丝杆轴或导轨系统时,应由具备经验的人员进行检查和维修。建立完整的维护记录并定期进行预防性检查,有助于保持模组定位性能并减少设备意外停机。
