UNmodulo lineare cinghia dentataè ampiamente utilizzato nelle applicazioni di automazione industriale che richiedono elevata velocità di traslazione, corsa lunga, rapida accelerazione e frequenti movimenti alternativi. Tuttavia, selezionare il modulo corretto richiede molto più che semplicemente abbinare il carico utile e la lunghezza della corsa. Gli ingegneri devono inoltre valutare velocità, accelerazione, precisione di posizionamento, direzione di installazione, momenti di carico, potenza del motore, ambiente operativo e ciclo di lavoro.
Un sottodimensionatomodulo cinghia di distribuzionesi potrebbero verificare eccessiva tensione della cinghia, vibrazioni, errori di posizionamento, usura prematura dei cuscinetti o sovraccarico del motore. Un modulo sovradimensionato può aumentare il costo delle apparecchiature, la massa spostata, lo spazio di installazione e il consumo energetico senza fornire vantaggi significativi in termini di prestazioni.

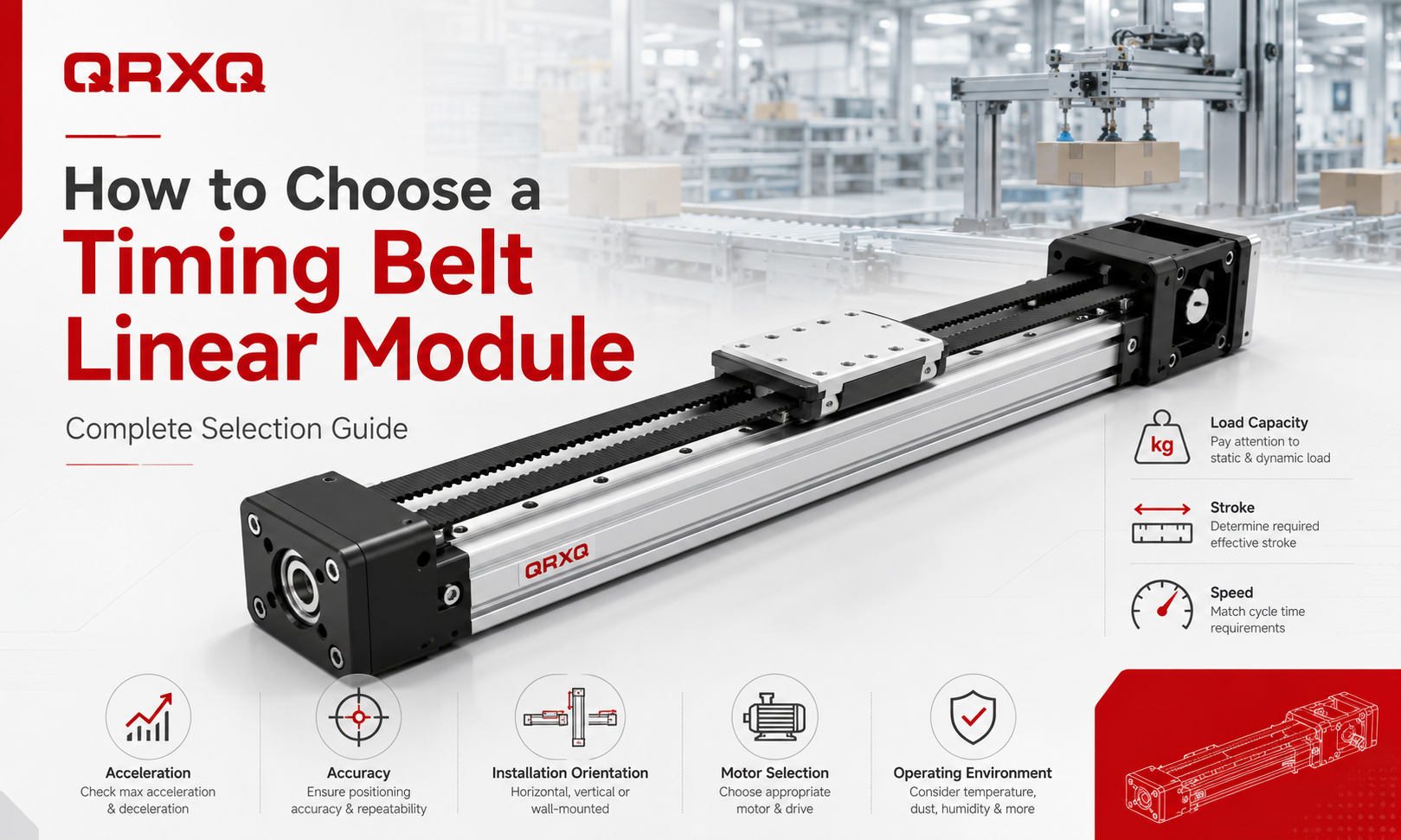

Questo completoGuida alla selezione del modulo lineare per cinghia di distribuzionespiega i principali fattori tecnici che intervengono nella scelta e nel dimensionamento di una trasmissione a cinghiaattuatore lineare. Fornisce inoltre un pratico processo di selezione e una lista di controllo per macchinari per l'imballaggio, sistemi di prelievo e posizionamento, attrezzature per la movimentazione dei materiali, linee di assemblaggio di componenti elettronici, sistemi di ispezione visiva, automazione logistica epiattaforme di movimento multiasse.
Comprendere l'applicazione prima di selezionare un modulo
Il primo passo nella cinghia di distribuzionemodulo linearela selezione consiste nel definire i requisiti effettivi dell'applicazione. Un modulo non deve essere selezionato solo in base al carico utile massimo elencato nel catalogo del prodotto. È necessario considerare le condizioni operative della macchina completa.
Prima di confrontare i modelli dei moduli, raccogliere le seguenti informazioni:
- Carico utile del pezzo, dell'attrezzatura e del carrello
- Corsa effettiva richiesta
- Velocità massima di viaggio
- Accelerazione e decelerazione richieste
- Tempo di ciclo target
- Requisiti di precisione e ripetibilità del posizionamento
- Installazione orizzontale, verticale, inclinata o a parete
- Posizione del baricentro del carico e distanza a sbalzo
- Forze esterne agenti sul carrello
- Ore di funzionamento e ciclo di lavoro
- Spazio di installazione disponibile
- Tipo di motore e controller
- Requisiti di temperatura, polvere, umidità e camere bianche
Questi parametri costituiscono la base dell’intero processo di selezione. Se mancano dati critici, il modulo selezionato potrebbe non funzionare in modo affidabile in condizioni operative reali.
Determinare il carico mobile totale
La capacità di carico è uno dei parametri più importanti nella scelta di un modulo lineare per cinghia dentata. Il carico mobile totale comprende tutto ciò che viene trasportato dal carrello in movimento, non solo il prodotto trasportato.
La massa totale in movimento può includere:
- Pezzo o prodotto
- Pinza, ventosa o attuatore finale
- Piastra di montaggio
- Utensili e attrezzature
- Cavi, catene portacavi e tubi pneumatici
- Assi lineari aggiuntivi montati sul carrello
- Sensori, telecamere, dispensatori o teste di lavorazione
Ad esempio, se il pezzo pesa 12 kg, l'attrezzatura pesa 5 kg, la pinza pesa 3 kg e la catena portacavi contribuisce con un carico di spostamento equivalente di 2 kg, il carico di spostamento totale sarà di 22 kg anziché 12 kg.
Dovrebbe essere applicato un fattore di sicurezza per tenere conto delle forze di accelerazione, delle variazioni operative, dei carichi d'impatto e delle future modifiche progettuali. Per applicazioni orizzontali stabili può essere sufficiente un margine di sicurezza moderato. Per accelerazioni elevate, installazione verticale, cicli di avvio-arresto frequenti o applicazioni soggette a urti, è necessario utilizzare un fattore di sicurezza maggiore.
Il payload del catalogo non deve mai essere considerato l'unico limite di selezione. Gli ingegneri devono inoltre verificare i momenti di carico ammissibili e le condizioni operative dinamiche.
Controllare i momenti di carico consentiti
Il carrello del modulo cinghia di distribuzione è spesso soggetto a qualcosa di più di un carico diretto verso il basso. Quando il centro di carico è posizionato lontano dal centro del carrello, il modulo è soggetto a un momento di carico.
Le tre direzioni comuni del momento sono:
- Momento di lancio:il carico inclina il carrello in avanti o all'indietro
- Momento di imbardata:il carico fa ruotare il carrello orizzontalmente
- Momento di rotolamento:il carico fa ruotare il carrello nella direzione di marcia
Il momento di carico è correlato sia alla forza del carico che alla distanza sporgente. Un carico utile relativamente leggero può comunque creare un grande momento se montato lontano dal centro del carrello.
Come principio fondamentale:
Momento di carico = Forza di carico × Distanza dal centro del carrello
Quando si seleziona un modulo, confrontare il momento calcolato con i valori nominali del momento statico e dinamico consentiti dal produttore. Dovrebbe essere mantenuto un margine di sicurezza sufficiente, soprattutto nelle applicazioni ad alta velocità.
Se il carico del momento è troppo elevato, le possibili soluzioni includono:
- Selezione di un modulo più grande con una guida più ampia
- Utilizzando una configurazione a carrello più lungo o a carrello doppio
- Ridurre la distanza a sbalzo
- Avvicinare il centro di carico al sistema di guida
- Utilizzando due moduli paralleli
- Aggiunta di una guida di supporto esterno
Selezionare la lunghezza del tratto richiesta
La corsa specificata dovrebbe includere una distanza maggiore della distanza tra le due posizioni di lavoro. Solitamente è necessaria una corsa aggiuntiva per l'accelerazione, la decelerazione, il gioco meccanico, la regolazione del sensore e le tolleranze di installazione.
La corsa del modulo richiesta può includere:
- Viaggio di processo efficace
- Spazio di carico e scarico del pezzo
- Distanza di accelerazione e decelerazione
- Tolleranza di sicurezza di posizione finale
- Sensore domestico e spazio del sensore limite
- Dimensioni dello strumento o dell'attrezzatura
- Indennità di adeguamento del processo futuro
Ad esempio, se il processo richiede 1.500 mm di corsa effettiva, la selezione di un modulo con esattamente 1.500 mm di corsa potrebbe non fornire un movimento utilizzabile sufficiente. La corsa effettiva richiesta può essere pari o superiore a 1.600 mm una volta incluse le distanze di sicurezza.
I moduli lineari con cinghia dentata sono particolarmente adatti per applicazioni a corsa lunga perché non sono limitati dalla velocità di rotazione critica di una lunga vite a ricircolo di sfere. Tuttavia, moduli molto lunghi richiedono un'attenta valutazione della tensione della cinghia, della rigidità del profilo in alluminio, del supporto della guida, della rettilineità di installazione e delle vibrazioni.
Calcolare la velocità richiesta
La velocità massima dovrebbe essere calcolata in base alla distanza percorsa e al tempo di ciclo piuttosto che stimata soggettivamente. Il modulo deve completare l'accelerazione, la corsa a velocità costante e la decelerazione entro il tempo di movimento disponibile.
Per le corse brevi, il modulo potrebbe non raggiungere mai la velocità massima di catalogo poiché la maggior parte della corsa viene utilizzata per l'accelerazione e la decelerazione. In questi casi, la capacità di accelerazione ha un’influenza maggiore sul tempo di ciclo rispetto alla velocità massima.
Quando si determina la velocità richiesta, considerare:
- Distanza effettiva percorsa
- Tempo di movimento richiesto
- Tempo di accelerazione e decelerazione
- Caricare la massa
- Tempo di assestamento dopo l'arresto
- Risposta del sistema di controllo
- Vibrazione massima consentita
Il modulo selezionato dovrebbe avere una velocità nominale massima superiore alla velocità operativa effettiva. Il funzionamento continuo al limite meccanico assoluto può ridurre la durata utile e aumentare il rumore, le vibrazioni e l'usura della cinghia.
Valutare l'accelerazione e la decelerazione
L'accelerazione è un fattore critico nelle applicazioni di pick and place, smistamento, imballaggio e assemblaggio di componenti elettronici ad alta velocità. Una maggiore accelerazione può ridurre il tempo del ciclo, ma aumenta anche la forza inerziale.
La relazione fondamentale è:
Forza inerziale = massa in movimento × accelerazione
All'aumentare dell'accelerazione, la cinghia di distribuzione, la puleggia, il carrello, i blocchi di guida, i cuscinetti, il motore e la struttura di montaggio devono resistere a forze dinamiche maggiori.
Un'accelerazione eccessiva può causare:
- Deformazione dei denti della cinghia o salto della cinghia
- Vibrazione del carrello
- Allarmi di sovraccarico motore
- Ridotta ripetibilità di posizionamento
- Elementi di fissaggio allentati
- Usura prematura del blocco guida
- Tempo di assestamento più lungo
L'accelerazione e la decelerazione devono essere selezionate in base al carico utile effettivo e alla rigidità meccanica del sistema. I profili di movimento morbidi con curva a S sono spesso preferiti rispetto ai cambi improvvisi di accelerazione perché riducono gli shock meccanici e le vibrazioni.
Definire la precisione richiesta
I moduli della cinghia di distribuzione vengono normalmente selezionati per il movimento ad alta velocità e a corsa lunga piuttosto che per il posizionamento ultrapreciso. Pertanto, è importante distinguere tra precisione di posizionamento, ripetibilità e risoluzione del motore.
Precisione di posizionamento
La precisione di posizionamento descrive quanto il carrello raggiunge la posizione assoluta comandata lungo l'intera corsa. Può essere influenzato dall'elasticità della cinghia, dall'errore di passo della cinghia, dalla precisione della puleggia, dalla rettilineità del profilo, dalla precisione della guida, dalla variazione del carico e dalla calibrazione del sistema di controllo.
Ripetibilità
La ripetibilità descrive la capacità del carrello di ritornare ripetutamente nella stessa posizione nelle stesse condizioni operative. Molti processi di automazione dipendono più dalla ripetibilità che dalla precisione di posizionamento assoluta.
Risoluzione del motore
La risoluzione del motore o dell'encoder indica il più piccolo incremento teorico del comando. Non garantisce che il sistema meccanico possa raggiungere lo stesso livello di effettiva precisione di posizionamento.
Per applicazioni quali imballaggio, trasferimento di materiali, smistamento e pick and place generale, i moduli della cinghia di distribuzione spesso forniscono prestazioni sufficienti. Per la lavorazione dei semiconduttori, la misurazione di precisione, il microassemblaggio o le operazioni di lavorazione che richiedono una precisione assoluta estremamente elevata, una vite a ricircolo di sfere o un modulo motore lineare può essere più adatto.
Nel valutare la precisione, gli ingegneri dovrebbero confermare:
- Precisione di posizionamento assoluta richiesta
- Ripetibilità richiesta
- Tempo di assestamento consentito
- Variazione del carico durante il funzionamento
- Se è necessario il feedback della posizione esterna
- Se è possibile la compensazione degli errori
Considerare l'orientamento dell'installazione
La direzione di installazione influisce direttamente sul carico, sulla coppia del motore, sui requisiti di frenatura e sulla progettazione di sicurezza di un modulo lineare della cinghia di distribuzione.
Installazione orizzontale
L'installazione orizzontale è la configurazione più comune. Il motore deve principalmente superare l'inerzia, l'attrito, la resistenza del cavo e le forze di processo esterne. La capacità di carico utile è generalmente maggiore rispetto alle applicazioni verticali.
Installazione verticale
In un'installazione verticale, il motore deve resistere continuamente alla gravità. La coppia motrice richiesta è più elevata e il sistema deve impedire la caduta del carico in caso di perdita di potenza o arresti di emergenza.
Le applicazioni verticali normalmente richiedono:
- Un servomotore con freno elettromagnetico
- Un margine di sicurezza sufficiente per la coppia del motore
- Accelerazione e decelerazione controllate
- Protezione meccanica contro la caduta dei carichi
- Verifica attenta della capacità di trazione della cinghia
- Misure di sicurezza per l'arresto di emergenza e la perdita di potenza
I moduli della cinghia di distribuzione possono essere utilizzati verticalmente, ma dovrebbero essere selezionati in modo conservativo. Le applicazioni di sollevamento verticale pesante possono essere più adatte a un attuatore con vite a ricircolo di sfere, un cilindro elettrico o un sistema di sollevamento controbilanciato.
Installazione a parete o laterale
I moduli montati lateralmente possono subire momenti di rollio e beccheggio diversi rispetto ai moduli orizzontali. Il carico consentito deve essere controllato in base alla direzione di montaggio effettiva anziché utilizzare solo il valore del carico utile orizzontale standard.
Installazione inclinata
Un modulo inclinato ha componenti di forza sia orizzontali che verticali. La coppia del motore e i requisiti di frenatura devono essere calcolati in base all'angolo di installazione.
Seleziona il motore corretto
La selezione del motore deve essere eseguita insieme alla selezione del modulo meccanico. Un modulo può avere una capacità di carico sufficiente ma non riuscire comunque a ottenere il movimento richiesto se il motore è sottodimensionato.
Il motore deve fornire una coppia sufficiente per:
- Accelerazione della massa in movimento
- Superare l'attrito
- Spostare il carico contro la gravità
- Forze del processo esterno
- Perdite nella trasmissione di pulegge e cinghie
- Resistenza della catena portacavi
- Mantenimento della velocità richiesta
Servomotore
I servomotori sono comunemente utilizzati quando l'applicazione richiede alta velocità, elevata accelerazione, controllo ad anello chiuso, posizionamento accurato e frequenti cambiamenti nel profilo di movimento. Per i moduli di cinghie dentate industriali si preferisce generalmente un servosistema.
Motore passo-passo
I motori passo-passo possono essere adatti per applicazioni a velocità inferiore con carichi moderati e requisiti di posizionamento semplici. Tuttavia, i sistemi passo-passo ad anello aperto possono perdere la posizione se viene superata la coppia disponibile.
Potenza del motore e margine di coppia
Il motore non deve funzionare continuamente alla sua coppia massima. È necessario un margine di coppia adeguato per le variazioni di carico, le variazioni di attrito, i picchi di accelerazione e il funzionamento a lungo termine.
La selezione del motore dovrebbe verificare:
- Coppia continua
- Coppia di picco
- Velocità di rotazione massima
- Inerzia del rotore
- Rapporto di inerzia del carico
- Requisito del freno
- Risoluzione dell'encoder
- Tensione e corrente del driver
Controllare il rapporto della puleggia e la velocità della cinghia
Il diametro della puleggia e il rapporto di trasmissione influiscono sulla velocità del carrello, sulla velocità del motore, sulla forza di uscita e sulla risoluzione del posizionamento. Una puleggia motrice più grande produce una corsa lineare maggiore per giro del motore, aumentando la velocità ma riducendo la forza motrice lineare disponibile per la stessa coppia del motore.
Una puleggia più piccola aumenta la forza lineare e la risoluzione ma potrebbe richiedere una velocità del motore più elevata per raggiungere la stessa velocità del carrello.
La configurazione della puleggia selezionata dovrebbe garantire che:
- Il motore non supera la velocità nominale
- La cinghia di distribuzione non supera la velocità consentita
- La forza lineare disponibile è sufficiente
- La puleggia ha abbastanza denti in presa con la cinghia
- Il raggio di curvatura del nastro è accettabile
- È possibile ottenere la risoluzione di posizionamento richiesta
Valutare il ciclo di lavoro e la frequenza operativa
Un modulo che si sposta occasionalmente ha esigenze diverse rispetto ad uno che opera ininterrottamente su più turni. Il ciclo di lavoro influisce sulla temperatura del motore, sulla durata dei cuscinetti, sull'affaticamento della cinghia, sugli intervalli di lubrificazione e sulla durata di servizio complessiva.
Importanti fattori operativi includono:
- Cicli al minuto
- Ore di funzionamento al giorno
- Numero di giorni lavorativi all'anno
- Frequenza di accelerazione
- Carico medio e di punta
- Movimento continuo o intermittente
- Tempo trascorso alla massima velocità
Per le apparecchiature di produzione ad alta frequenza, il modulo deve essere selezionato con capacità meccanica e motoria aggiuntiva. Durante la progettazione della macchina è necessario considerare anche l'accessibilità per la manutenzione.
Considerare l'ambiente operativo
Le condizioni ambientali possono influire in modo significativo sull'affidabilità di un modulo cinghia di distribuzione. I moduli aperti standard potrebbero non essere adatti per ambienti polverosi, umidi, corrosivi, camere bianche o ad alta temperatura.
Polvere e particelle
La polvere può penetrare nelle aree della guida, della cinghia e della puleggia, aumentando l'usura e influenzando la qualità del movimento. Potrebbe essere necessario un modulo coperto o completamente chiuso per la lavorazione del legno, l'imballaggio di polvere, i detriti di lavorazione o ambienti simili.
Umidità e corrosione
Gli ambienti umidi o soggetti a lavaggio possono richiedere elementi di fissaggio resistenti alla corrosione, coperture protettive, cuscinetti sigillati e trattamenti superficiali speciali. I componenti standard in alluminio e acciaio non devono essere considerati idonei all'esposizione diretta all'acqua.
Applicazioni per camere bianche
Le applicazioni per camere bianche richiedono materiali a basso contenuto di particelle, lubrificazione controllata, riduzione dei detriti dovuti all'usura e un'adeguata gestione dei cavi. Un modulo cinghia di distribuzione standard potrebbe richiedere una preparazione speciale della camera bianca.
Temperatura
La temperatura influisce sul materiale della cinghia, sulla viscosità del lubrificante, sulle prestazioni del motore e sull'espansione del profilo di alluminio. Le applicazioni ad alta o bassa temperatura richiedono cinghie, grasso, guarnizioni e sensori compatibili.
Prodotti chimici corrosivi
Le applicazioni che coinvolgono sostanze chimiche, acidi, solventi o nebbia salina possono richiedere componenti in acciaio inossidabile, rivestimenti protettivi o un completo isolamento dall'ambiente di processo.
Verificare la rigidità del modulo e la superficie di montaggio
Le prestazioni di un modulo lineare per cinghia dentata non dipendono solo dal modulo stesso ma anche dal telaio della macchina e dalla superficie di montaggio. Un modulo rigido installato su una struttura irregolare o flessibile potrebbe comunque presentare vibrazioni ed errori di posizionamento.
La superficie di montaggio dovrebbe essere:
- Piatto e dritto
- Abbastanza rigido da supportare carichi dinamici
- Esente da torsioni e deformazioni locali
- Allineato correttamente con gli assi collegati
- Dotato di idonei punti di fissaggio
I moduli a corsa lunga potrebbero richiedere un supporto lungo l'intera lunghezza del profilo in alluminio. Le campate non supportate possono causare deflessione del profilo, disallineamento della guida e vibrazioni.
Quando due moduli vengono utilizzati in parallelo, è essenziale un attento allineamento. Uno scarso parallelismo può creare stress interno, usura irregolare della guida e aumento del carico del motore.
Pianificare la gestione dei cavi e delle linee pneumatiche
Cavi e tubi pneumatici creano ulteriore resistenza e possono influenzare l'effettivo carico in movimento. La catena portacavi deve essere scelta in base alla lunghezza della corsa, al raggio di curvatura, al rapporto di riempimento e alla velocità operativa.
Una gestione errata dei cavi può causare:
- Resistenza instabile durante il movimento
- Affaticamento e rottura del cavo
- Attorcigliamento del tubo pneumatico
- Vibrazione aggiuntiva del carrello
- Interferenza con sensori o protezioni della macchina
La catena portacavi dovrebbe essere inclusa nei calcoli del carico e del motore, soprattutto per i sistemi a corsa lunga e ad alta velocità.
Scegli la dimensione del modulo appropriata
I produttori offrono solitamente moduli per cinghie dentate in diverse larghezze di profilo e dimensioni di guida. Un modulo più grande generalmente fornisce una maggiore capacità di carico, una maggiore resistenza al momento e una maggiore rigidità, ma aumenta anche il costo, il peso e lo spazio di installazione.
La dimensione del modulo deve essere selezionata in base a:
- Carico in movimento totale
- Momento di carico
- Colpo richiesto
- Velocità e accelerazione
- Direzione di installazione
- Rigidità richiesta
- Dimensioni del motore
- Spazio macchina disponibile
Non selezionare automaticamente il modulo più piccolo che soddisfa il carico utile nominale. Un modello leggermente più grande può fornire una migliore rigidità, una maggiore durata e prestazioni più stabili in applicazioni impegnative.
Carrello singolo, carrello doppio o moduli paralleli
Un modulo standard a carrello singolo è adatto quando il carico è compatto e centrato. Potrebbero essere necessarie altre configurazioni per apparecchi più grandi o carichi di momento elevati.
Configurazione a doppio carrello
Due carrelli su un modulo aumentano la lunghezza del supporto e migliorano la resistenza ai momenti di beccheggio, imbardata e rollio. La distanza tra i carrelli deve essere scelta in base alle dimensioni dell'attrezzatura e alla distribuzione del carico.
Configurazione del modulo parallelo
Due moduli sincronizzati possono supportare piattaforme larghe, travi a portale o impianti pesanti. I moduli paralleli richiedono un accurato allineamento meccanico e un controllo motore sincronizzato.
Configurazione multiasse
I moduli della cinghia di distribuzione possono essere combinati in sistemi XY, XZ, XYZ e a portale. Quando un modulo trasporta un altro asse, il peso completo dell'asse superiore, del motore, dei cavi, degli utensili e del carico utile deve essere incluso nel calcolo del carico dell'asse inferiore.
Confronta i moduli a cinghia dentata con altri tipi di azionamento
Un modulo cinghia di distribuzione non è la scelta migliore per ogni applicazione. Il sistema di azionamento deve essere selezionato in base alla priorità prestazionale principale.
| Tipo di unità | Principali vantaggi | Limitazioni tipiche | Applicazioni adatte |
|---|---|---|---|
| Cinghia di distribuzione | Alta velocità, corsa lunga, massa mobile ridotta ed efficienza dei costi | Precisione e rigidità assolute inferiori rispetto ai sistemi a vite di precisione | Imballaggio, trasferimento, smistamento, pick and place e logistica |
| Vite a ricircolo di sfere | Elevata precisione, elevata rigidità e forte spinta | La velocità e la corsa possono essere limitate dalla lunghezza della vite e dalla velocità critica | Assemblaggio, lavorazione meccanica, collaudo e posizionamento di precisione |
| Cremagliera e pignone | Corsa molto lunga, carico elevato e forte capacità di trasmissione | Il controllo del gioco e la lubrificazione richiedono un'attenta progettazione | Grandi portali, movimentazione pesante e lunghe linee di produzione |
| Motore lineare | Altissima velocità, accelerazione e precisione della trasmissione diretta | Costi più elevati, generazione di calore e requisiti di controllo più esigenti | Semiconduttori, elettronica, ispezione ad alta velocità e automazione di precisione |
Errori comuni nella selezione del modulo cinghia di distribuzione
Selezione solo per carico utile
Un modulo può supportare la massa dichiarata ma cedere a causa di un momento di carico eccessivo, di una forza di accelerazione o di una distanza sporgente.
Ignorare il peso di apparecchi e cavi
Il pezzo è solo una parte della massa in movimento. Devono essere inclusi anche gli utensili, le piastre di montaggio, le catene portacavi e gli assi superiori.
Utilizzo della velocità massima del catalogo come velocità operativa
Il funzionamento continuo vicino al limite meccanico può aumentare le vibrazioni, il calore, il rumore e l'usura.
Ignorare i requisiti di sicurezza verticali
Gli assi verticali richiedono freni, protezione anticaduta e una coppia di tenuta sufficiente.
Confondere ripetibilità con precisione assoluta
Un modulo può tornare costantemente nella stessa posizione pur presentando un errore di posizione assoluto lungo l'intera corsa.
Ignorare i momenti di carico
Un carico leggero ma fortemente sospeso può superare la capacità del momento del sistema di guida.
Sottodimensionamento del motore
Un modulo meccanicamente adatto non può raggiungere l'accelerazione richiesta se al motore manca la coppia di picco.
Ignorare la struttura di montaggio
Un telaio della macchina irregolare o flessibile può ridurre le prestazioni anche di un modulo correttamente selezionato.
Processo di selezione passo passo del modulo cinghia di distribuzione
- Definire il compito di movimento:Identificare la direzione del movimento, la corsa effettiva e il ciclo della macchina.
- Calcolare il carico mobile totale:Includere il pezzo in lavorazione, l'attrezzatura, l'attrezzatura, i cavi e gli assi aggiuntivi.
- Determinare i momenti di carico:Calcola i momenti di beccheggio, imbardata e rollio causati da carichi sfalsati.
- Confermare la corsa richiesta:Aggiungere le distanze di sicurezza, lo spazio del sensore e la distanza di accelerazione.
- Imposta obiettivi di velocità e accelerazione:Calcolarli dal tempo di ciclo richiesto.
- Definire i requisiti di precisione:Precisione di posizionamento, ripetibilità e risoluzione separate.
- Confermare l'orientamento dell'installazione:Orizzontale, verticale, inclinato o laterale.
- Valutare le condizioni ambientali:Polvere, umidità, livello della camera bianca, temperatura e corrosione.
- Seleziona la dimensione del modulo:Verificare il carico utile, la capacità del momento, la rigidità e la disponibilità della corsa.
- Seleziona il rapporto motore e puleggia:Controllare la coppia continua, la coppia di picco, la velocità e l'inerzia.
- Verificare la durata di servizio e il ciclo di lavoro:Considera gli orari di funzionamento e la frequenza degli spostamenti.
- Esaminare i requisiti di installazione:Verificare la planarità del montaggio, l'allineamento e la gestione dei cavi.
- Applicare un margine di sicurezza:Evitare di operare continuamente ai limiti del catalogo.
- Conferma la configurazione finale:Esamina il modulo, il motore, il controller, i sensori, il freno e gli accessori come un unico sistema completo.
Lista di controllo per la selezione del modulo lineare per cinghia dentata
- Qual è la massa totale in movimento?
- Dove si trova il centro di carico?
- Quali sono i momenti di beccheggio, imbardata e rollio?
- Quale corsa effettiva è richiesta?
- Quali ulteriori viaggi di sicurezza sono necessari?
- Qual è la velocità massima richiesta?
- Quali accelerazioni e decelerazioni sono necessarie?
- Qual è il tempo di ciclo target?
- Quale precisione di posizionamento è richiesta?
- Quale ripetibilità è richiesta?
- Il modulo è installato orizzontalmente o verticalmente?
- L'asse verticale richiede un freno motore?
- Quali forze di processo esterne agiscono sul carrello?
- Quanti cicli completerà il modulo al giorno?
- L'ambiente è polveroso, umido, corrosivo o controllato da camere bianche?
- La superficie di montaggio è sufficientemente piatta e rigida?
- Nel calcolo sono incluse le catene portacavi e i tubi pneumatici?
- Il motore fornisce una coppia continua e di picco sufficiente?
- La velocità del motore corrisponde al rapporto della puleggia?
- È necessaria una configurazione a carrello singolo, doppio o ad assi paralleli?
- Viene riservata una capacità adeguata per cambiamenti futuri?
Esempio di selezione del modulo cinghia di distribuzione
Prendi in considerazione un'applicazione di movimentazione materiali con i seguenti requisiti:
- Peso del pezzo: 18 kg
- Peso attrezzatura e pinza: 7 kg
- Carico in movimento equivalente alla catena portacavi: 3 kg
- Corsa effettiva: 2.000 mm
- Velocità massima: 1.500 mm/s
- Accelerazione: 4 m/s²
- Installazione orizzontale
- Requisito moderato di precisione di posizionamento
- Funzionamento continuo su due turni
Il carico in movimento totale è di almeno 28 kg prima dell'applicazione di un fattore di sicurezza. L'ingegnere deve quindi calcolare la forza inerziale generata durante l'accelerazione, verificare i valori del baricentro e del momento di carico, aggiungere i giochi finali alla corsa effettiva e selezionare un modulo con sufficiente capacità dinamica.
Il motore deve essere in grado di accelerare l'intera massa in movimento superando l'attrito e la resistenza della catena portacavi. Poiché l'applicazione funziona per due turni, il modulo non deve essere selezionato ai limiti assoluti di carico e velocità. Un profilo o una dimensione della guida più grande può garantire una migliore affidabilità e una maggiore durata.
Domande frequenti
Qual è il fattore più importante nella scelta di un modulo lineare per cinghia dentata?
Nessun singolo parametro è sufficiente. Il carico mobile totale, il momento del carico, la corsa, la velocità, l'accelerazione, la precisione e l'orientamento di installazione devono essere valutati insieme.
È possibile utilizzare un modulo cinghia dentata per il sollevamento verticale?
Sì, ma il motore deve vincere la gravità e normalmente dovrebbe essere dotato di freno. Dovranno essere verificate anche la portata della cinghia, la coppia di tenuta e le misure anticaduta.
Quanto margine di sicurezza dovrebbe essere riservato?
Il margine richiesto dipende dall'accelerazione, dal ciclo di lavoro, dall'impatto, dalla direzione di installazione e dalle condizioni ambientali. Le applicazioni ad alta frequenza o verticali richiedono generalmente un margine maggiore rispetto alle applicazioni orizzontali stabili.
Il carico utile massimo del catalogo è valido alla massima velocità?
Non necessariamente. I limiti di catalogo possono essere specificati in particolari condizioni di prova. Il carico utile, la velocità, l'accelerazione e i momenti di carico dovrebbero essere valutati come una condizione operativa combinata.
I moduli della cinghia dentata sono adatti per il posizionamento di precisione?
Forniscono una buona ripetibilità per molte attività di automazione industriale, ma sono generalmente meno adatti dei moduli con viti a ricircolo di sfere o motori lineari per una precisione di posizionamento assoluta ultraelevata.
Come seleziono la taglia del motore?
Calcolare la coppia necessaria per l'accelerazione, l'attrito, la gravità e le forze esterne. Quindi verificare la coppia continua, la coppia di picco, la velocità massima, il rapporto di inerzia del carico e i requisiti del freno.
Quando dovrebbero essere utilizzate due carrozze?
Due carrelli sono utili quando l'attrezzatura è lunga, il carico è molto sfalsato o l'applicazione genera momenti di beccheggio, imbardata o rollio significativi.
Conclusione
La scelta del modulo lineare per cinghia dentata corretto richiede una valutazione sistematica dell'intero sistema di movimento. Il carico utile e la corsa sono solo i punti di partenza. Velocità, accelerazione, momenti di carico, direzione di installazione, precisione, coppia del motore, ciclo di lavoro, condizioni ambientali e rigidità di montaggio influiscono tutti sulle prestazioni finali e sulla durata di servizio del modulo.
Un modulo cinghia di distribuzione opportunamente selezionato fornisce un movimento lineare rapido, stabile ed economico per macchinari per l'imballaggio, movimentazione dei materiali, pick and place, assemblaggio di componenti elettronici, ispezione visiva, automazione della logistica e sistemi multiasse. Calcolando le condizioni operative reali, applicando margini di sicurezza adeguati e verificando il modulo e il motore come un unico sistema integrato, gli ingegneri possono ridurre i rischi di selezione e ottenere un funzionamento affidabile a lungo termine.
