如何选择同步带模组？完整选型指南

同步带模组广泛应用于需要高速运行、长行程移动、快速加减速及频繁往复运动的工业自动化设备中。但同步带模组选型并不是简单地对照负载和行程参数，还需要综合考虑速度、加速度、定位精度、安装方向、负载力矩、电机功率、运行环境及工作频率。

如果同步带模组选型过小，设备运行过程中可能出现同步带变形、振动、定位误差增大、导轨滑块磨损、电机过载及使用寿命缩短等问题。如果选型过大，则可能增加设备成本、运动质量、安装空间和能耗，却无法带来相应的性能提升。

本篇同步带模组选型指南将从应用需求、负载能力、行程、速度、加速度、精度、安装方向、电机选型、环境条件及选型检查清单等方面，系统说明如何选择合适的同步带直线模组。

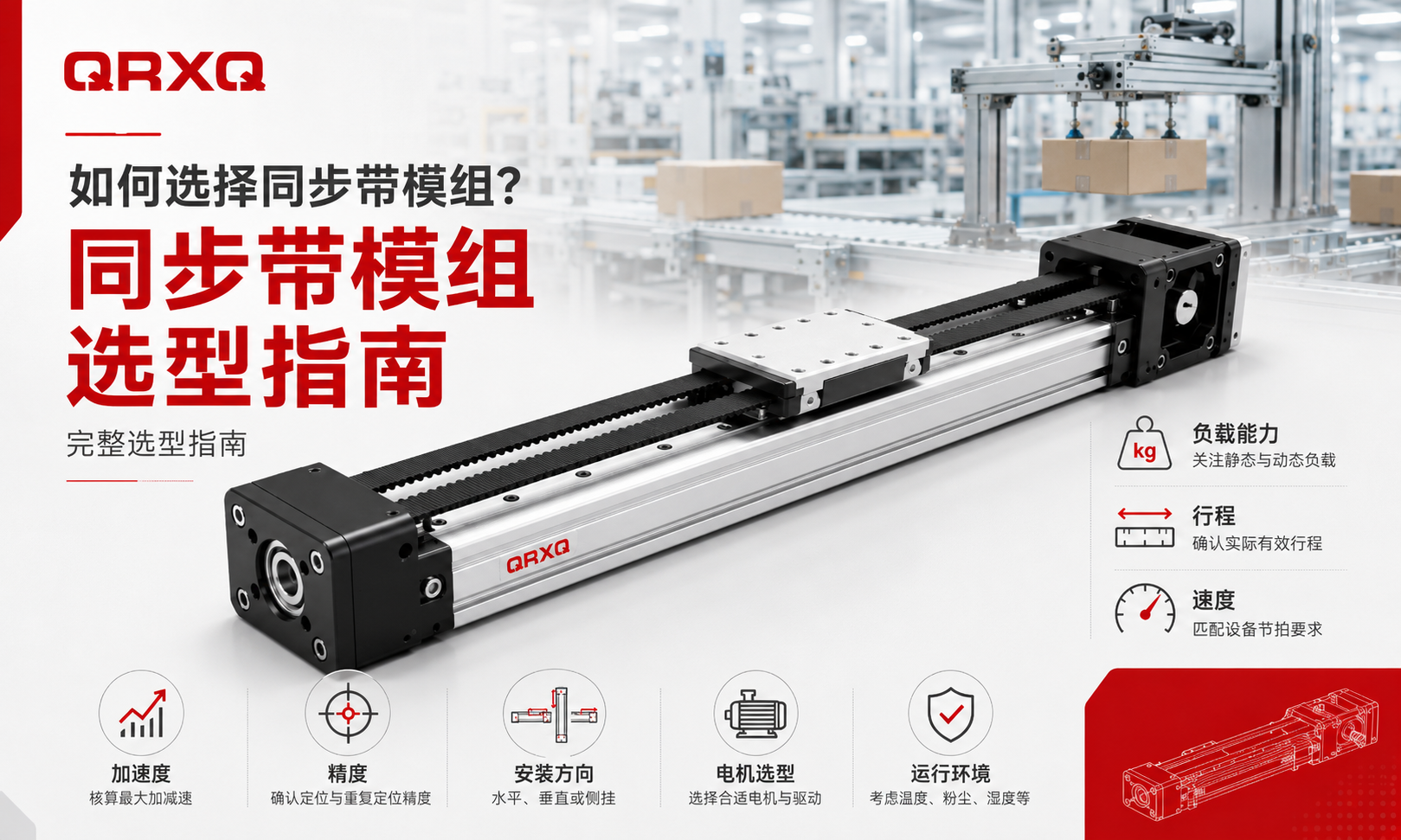

如何根据负载、行程、速度、加速度、定位精度、安装方向、电机及运行环境选择同步带模组 — QRXQ同步带模组选型指南，综合说明负载能力、行程、速度、加速度、精度、电机选型及运行环境等关键参数。

选型前先明确实际应用需求

选择同步带模组的第一步，是明确设备真实的运动需求。不能只根据产品目录中的最大负载参数选择型号，而应综合评估整套设备的实际运行条件。

选型前应收集以下参数：

工件、夹具及工作滑台的总负载
实际有效行程
最高运行速度
所需加速度和减速度
设备目标节拍
定位精度和重复定位精度要求
水平、垂直、侧挂或倾斜安装方式
负载重心位置及悬伸距离
工作滑台承受的外部作用力
每日工作时间及工作频率
设备可用安装空间
电机及控制系统类型
温度、粉尘、湿度及洁净度要求

这些参数是同步带模组选型的基础。如果缺少关键数据，即使模组的标称负载满足要求，也可能无法在实际设备中稳定运行。

计算工作滑台的总移动负载

负载能力是同步带模组选型中最重要的参数之一。总移动负载不仅包括被搬运的产品，还包括安装在工作滑台上的所有运动部件。

总移动负载通常包括：

工件或产品重量
夹爪、吸盘或末端执行器
安装板和连接板
治具及工装
电缆、拖链和气管
安装在滑台上的其他运动轴
相机、传感器、点胶头或加工工具

例如，工件重量为12 kg，夹具重量为5 kg，夹爪重量为3 kg，拖链及线缆产生的等效移动负载为2 kg，那么实际移动负载应按照22 kg计算，而不是只按照12 kg计算。

在计算完成后，还需要预留一定的安全系数，以应对加速度产生的惯性力、负载变化、冲击载荷、摩擦变化及后续设备改造。

对于运行平稳的水平安装设备，可以采用适中的安全余量；对于高速加减速、垂直安装、频繁启停或存在冲击的设备，应预留更大的安全系数。

核算静态及动态容许力矩

同步带模组的工作滑台通常不仅承受垂直向下的负载。当负载重心偏离滑台中心时，直线导轨和滑块还会承受附加力矩。

常见的三个方向力矩包括：

俯仰力矩：使工作滑台前后倾斜的力矩
偏摆力矩：使工作滑台在水平方向旋转的力矩
滚转力矩：使工作滑台沿运动方向发生扭转的力矩

负载力矩与负载大小和悬伸距离有关。即使工件重量不大，如果安装位置距离滑台中心较远，也可能产生较大的力矩。

基本计算关系为：

负载力矩＝负载作用力×负载重心到滑台中心的距离

选型时，应将计算得到的俯仰、偏摆和滚转力矩，与厂家提供的静态容许力矩和动态容许力矩进行比较，并预留足够的安全余量。

如果负载力矩过大，可以采用以下方法改善：

选择规格更大、导轨更宽的同步带模组
采用加长滑台或双滑台结构
缩短负载悬伸距离
将负载重心靠近导轨中心
采用两套模组平行支撑
增加外部辅助导轨

确定同步带模组的实际行程

同步带模组的选型行程不能只按照两个工作位置之间的距离计算，还应预留加减速距离、机械安全距离、传感器安装空间和调试余量。

实际所需行程通常包括：

工艺有效移动距离
工件上下料空间
加速及减速距离
两端机械安全余量
原点传感器和限位传感器空间
夹具及工具的外形尺寸
后续工艺调整余量

例如，设备要求的有效移动距离为1500 mm，如果直接选择1500 mm行程的模组，可能无法满足完整运动需求。加入传感器空间、减速距离和安全间隙后，实际选型行程可能需要达到1600 mm或更长。

同步带模组不容易受到长丝杆临界转速的限制，因此非常适合长行程应用。但对于超长行程模组，还需要重点核算同步带张力、铝型材刚性、导轨支撑、安装直线度及高速振动。

根据设备节拍确定运行速度

同步带模组的最高速度应根据移动距离和设备节拍计算，而不是凭经验估计。模组需要在规定时间内完成加速、匀速运行和减速停止。

对于短行程设备，模组可能还没有达到额定最高速度，就已经需要开始减速。因此在短行程、高节拍应用中，加速度对设备节拍的影响通常大于最高速度。

确定运行速度时，应综合考虑：

实际移动距离
单次移动允许时间
加速和减速时间
总移动负载
停止后的稳定时间
控制系统响应速度
设备允许的振动范围

实际运行速度应低于模组的机械极限速度。长期在最高速度附近连续运行，容易增加同步带磨损、噪声、振动和轴承温升，并缩短整体使用寿命。

核算加速度和减速度

加速度是高速分拣、包装、搬运、上下料和电子装配设备中的重要参数。提高加速度可以缩短运动时间，但也会显著增加惯性力。

基本计算关系为：

惯性力＝移动质量×加速度

随着加速度提高，同步带、同步轮、滑台、导轨滑块、轴承、电机及设备机架都需要承受更大的动态载荷。

加速度过高可能导致：

同步带齿变形或跳齿
工作滑台振动
伺服电机过载报警
重复定位精度下降
连接螺栓松动
导轨滑块提前磨损
停止后的稳定时间延长

加速度和减速度应根据实际负载、模组刚性及机架结构合理设置。相比突然变化的梯形加减速曲线，采用S形加减速曲线通常能够减少机械冲击和设备振动。

明确定位精度要求

同步带模组主要用于高速、长行程运动，并不是以超高精度定位为主要优势。因此，选型时应正确区分定位精度、重复定位精度和电机分辨率。

定位精度

定位精度是指工作滑台在整个行程范围内，到达指令绝对位置的准确程度。同步带弹性、同步带节距误差、同步轮加工精度、铝型材直线度、导轨精度、负载变化及控制补偿都会影响定位精度。

重复定位精度

重复定位精度是指模组在相同运行条件下，多次返回同一目标位置时的位置一致性。对于包装、搬运、上下料和分拣设备，重复定位精度通常比绝对定位精度更重要。

电机分辨率

电机编码器分辨率或控制系统脉冲当量，只代表理论上能够发出的最小运动指令，并不代表机械系统一定能够达到相同等级的实际定位精度。

对于包装、物流输送、一般搬运和常规取放应用，同步带模组通常能够满足精度要求。如果设备用于半导体加工、精密测量、微型装配或高精度加工，则可能更适合选择滚珠丝杆模组或直线电机模组。

选型时应确认以下精度参数：

绝对定位精度要求
重复定位精度要求
停止后的允许稳定时间
运行过程中的负载变化
是否需要外部光栅尺或位置反馈
是否可以通过控制系统进行误差补偿

根据安装方向进行选型

同步带模组的安装方向会直接影响负载能力、电机扭矩、制动要求及设备安全设计。

水平安装

水平安装是同步带模组最常见的使用方式。电机主要用于克服移动部件的惯性、导轨摩擦、拖链阻力及外部工艺作用力。水平安装时的允许负载通常高于垂直安装。

垂直安装

垂直安装时，电机需要持续克服负载重力，因此所需扭矩更大。同时还必须考虑停电、急停或驱动器报警时的负载防坠问题。

垂直安装通常需要：

带电磁制动器的伺服电机
足够的电机扭矩安全余量
合理设置加减速度
配置机械防坠保护装置
核算同步带允许拉力
设计停电和急停安全措施

同步带模组可以用于垂直升降，但应采用更加保守的选型方案。对于重载垂直升降设备，可优先考虑滚珠丝杆模组、伺服电缸或带平衡机构的升降系统。

侧挂安装

侧挂安装会改变导轨滑块所承受的滚转和俯仰力矩。选型时应根据实际安装方向核算容许负载，不能直接使用水平安装时的标称负载。

倾斜安装

倾斜安装同时存在水平方向和垂直方向的作用力，应根据安装角度分解负载，并重新计算电机驱动力和制动能力。

选择合适的驱动电机

电机选型应与同步带模组机械选型同时进行。即使模组负载能力满足要求，如果电机功率不足，设备仍然无法达到目标速度和加速度。

电机需要提供足够的扭矩，以克服以下作用力：

移动负载加速所需的惯性力
导轨和轴承摩擦力
垂直运动中的负载重力
加工或搬运产生的外部作用力
同步带和同步轮传动损失
电缆拖链运行阻力
维持目标速度所需的驱动力

伺服电机

当设备需要高速、高加速度、闭环控制、精确定位及频繁变速时，通常应选择伺服电机。工业同步带模组大多采用伺服驱动系统。

步进电机

对于速度较低、负载适中、定位要求简单的设备，可以考虑使用步进电机。但开环步进系统在负载过大或加速度过高时，可能出现失步问题。

电机功率和扭矩余量

电机不应长期运行在最大扭矩状态。选型时应为负载变化、摩擦变化、加速峰值和长期运行预留足够余量。

电机选型需要核算：

额定扭矩
峰值扭矩
最高转速
电机转子惯量
负载惯量比
是否需要电磁制动器
编码器分辨率
驱动器电压和电流

核对同步轮直径和传动比

同步轮直径和传动比会影响工作滑台速度、电机转速、输出推力及定位分辨率。

主动同步轮直径越大，电机每旋转一圈所产生的直线位移越大，可以提高运行速度，但在相同电机扭矩条件下，可提供的直线驱动力会相应降低。

同步轮直径较小时，可以提高直线驱动力和运动分辨率，但为了达到相同的直线速度，电机需要以更高转速运行。

选择同步轮配置时应确认：

电机转速不超过额定范围
同步带速度不超过允许值
直线驱动力满足负载要求
同步带与同步轮具有足够的啮合齿数
同步带弯曲半径满足要求
能够达到所需的定位分辨率

考虑工作频率和使用时间

偶尔运行的设备与每天多班连续运行的设备，对同步带模组的要求完全不同。工作频率会影响电机温升、轴承寿命、同步带疲劳、润滑周期及整体使用寿命。

需要确认的运行条件包括：

每分钟运行次数
每日工作时间
每年工作天数
每日加减速次数
平均负载和峰值负载
连续运行或间歇运行
以最高速度运行的时间比例

对于高频生产设备，应为模组负载能力、电机功率和导轨寿命预留更大的余量，同时还应在设备设计阶段考虑润滑、张紧和维护操作空间。

评估同步带模组的运行环境

设备运行环境会直接影响同步带模组的可靠性。标准开放式模组不一定适合粉尘、潮湿、腐蚀、洁净室或高低温环境。

粉尘和颗粒物

粉尘进入同步带、同步轮和导轨区域后，会增加磨损并影响运行稳定性。木工、粉末包装、机械加工碎屑等环境，应选择带防护盖板或全封闭结构的同步带模组。

潮湿和腐蚀

潮湿或需要冲洗的环境，可能需要不锈钢紧固件、防护盖板、密封轴承及特殊表面处理。普通铝合金和碳钢部件不适合长期直接接触水分。

洁净室环境

洁净室设备需要使用低发尘材料、低挥发润滑脂和合理的线缆管理方案，并减少同步带和导轨运行产生的磨损颗粒。标准同步带模组通常需要进行专门的洁净处理。

高温和低温

温度会影响同步带材料性能、润滑脂黏度、电机输出能力及铝型材热膨胀。高温或低温环境需要选择适合的同步带、润滑脂、密封件和传感器。

化学腐蚀环境

涉及酸、碱、溶剂、盐雾或腐蚀性气体的设备，可能需要采用不锈钢零件、防腐涂层或将模组与工艺环境完全隔离。

确认模组刚性和安装基准

同步带模组的实际性能不仅取决于模组本身，还取决于设备机架和安装基准面的质量。即使模组选型正确，如果安装面不平整或机架刚性不足，也会产生振动和定位误差。

安装基准面应满足以下要求：

具有足够的平面度和直线度
能够承受高速运动产生的动态载荷
不会发生明显扭曲和局部变形
与其他运动轴保持准确对齐
具有合理的安装孔位和紧固结构

长行程同步带模组通常需要沿铝型材全长进行支撑。如果模组中间存在较大的悬空距离，可能导致型材下垂、导轨变形和高速振动。

两套模组平行使用时，应严格控制平行度和安装高度。安装误差会导致导轨内应力、电机负载增加及滑块不均匀磨损。

规划电缆和气管拖链

电缆和气管会产生附加阻力，也会增加工作滑台的实际负载。拖链应根据行程、弯曲半径、内部填充率和运行速度合理选择。

拖链设计不合理可能导致：

运动阻力不稳定
电缆反复弯曲后断裂
气管折弯或堵塞
工作滑台振动增加
与传感器或设备护罩发生干涉

对于长行程和高速运行设备，应将拖链产生的重量和阻力计入负载及电机计算。

选择合适的模组规格

同步带模组通常具有多种型材宽度、导轨规格和工作滑台尺寸。较大的模组一般具有更高的负载能力、容许力矩和结构刚性，但也会增加成本、重量和占用空间。

模组规格应根据以下因素选择：

总移动负载
负载力矩
所需行程
运行速度和加速度
安装方向
刚性要求
电机规格
设备安装空间

不建议只选择刚好满足标称负载的最小型号。对于高速、高频和长时间运行设备，适当选择更大一级的模组，通常可以获得更好的刚性、稳定性和使用寿命。

单滑台、双滑台及双模组结构如何选择

标准单滑台同步带模组适合负载尺寸较小、重心接近滑台中心的应用。当夹具尺寸较大或负载力矩较高时，可以采用其他结构。

双滑台结构

在同一套模组上使用两个工作滑台，可以增加支撑长度，提高对俯仰、偏摆和滚转力矩的承受能力。两个滑台之间的距离应根据夹具尺寸和负载分布确定。

双模组平行结构

两套同步运行的模组可以支撑宽型平台、龙门横梁或重型夹具。双模组结构要求具有较高的机械安装精度，并需要合理设计双驱同步控制。

多轴组合结构

同步带模组可以组合成XY、XZ、XYZ及龙门系统。当下层模组承载其他运动轴时，必须将上层模组、电机、线缆、夹具和工件的全部重量计入下层轴负载。

同步带模组与其他驱动方式的比较

同步带模组并不适合所有应用。应根据设备最核心的性能要求选择传动方式。

驱动方式	主要优势	常见限制	适用场景
同步带驱动	速度快、行程长、运动质量低、成本经济	绝对定位精度和刚性低于高精度丝杆系统	包装、搬运、分拣、上下料及物流设备
滚珠丝杆驱动	精度高、刚性强、推力大	长行程和高速运行受到丝杆临界转速限制	精密装配、加工、检测及定位设备
齿轮齿条驱动	超长行程、负载能力高、传动力强	需要控制齿侧间隙并定期润滑	大型龙门、重载搬运及长距离生产线
直线电机驱动	速度和加速度高、无接触传动、精度高	成本较高，对散热和控制系统要求较高	半导体、电子制造、高速检测及精密自动化
