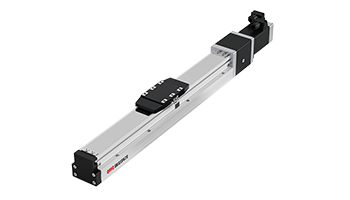

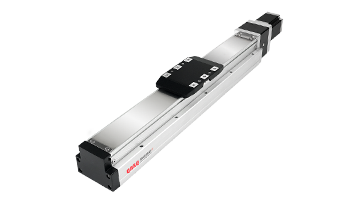

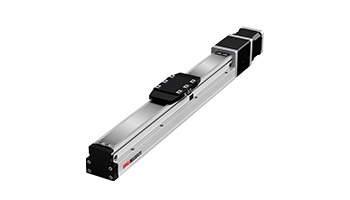

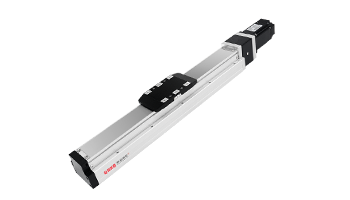

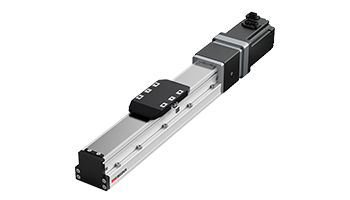

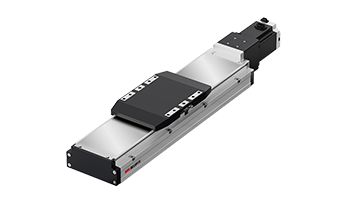

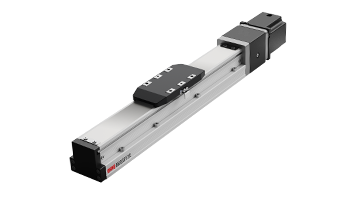

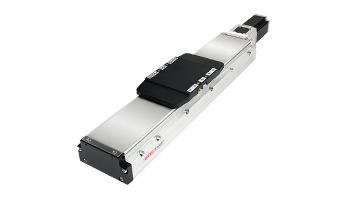

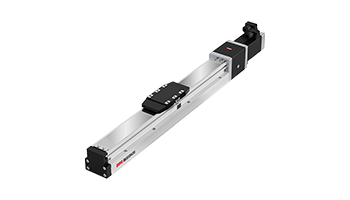

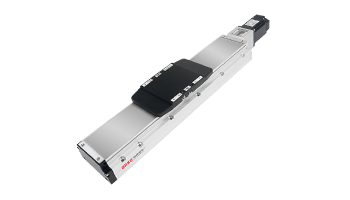

RXT系列 全封闭内嵌式滚珠丝杆模组
40-150mm机宽全封闭 | ±0.01mm微米级定位 | 中短行程精密传动核心方案
- 标准行程50-1250 mm，最高速度166-2000 mm/s，重复定位精度达±0.01mm
- 内嵌式直线导轨设计，结构紧凑高刚性，全封闭防尘罩有效抵御切屑、粉尘与油污侵蚀
- 传动效率90%-96%，小导程丝杆具备断电自锁能力，垂直安装安全可靠
RXT全系型号差异化展示
全面对比RXT全系全封闭丝杆模组型号差异。从基础参数、负载能力、运行速度、有效行程到适用场景，逐一展现各款RXT全封闭丝杆模组的独有优势，帮助您一目了然地找到最匹配工况的传动方案。

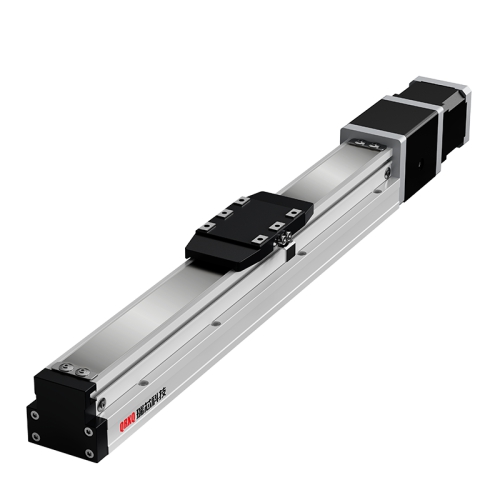

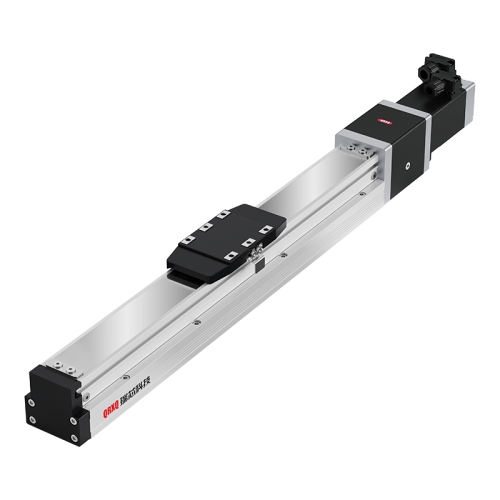

RXT40
滚珠丝杆模组
- 机宽：40
- 电机类型：42步进
- 电机速度：33/83/166 mm/s
- 垂直负载：8/5/2 kg
- 标准行程：50-800mm
- 精度：±0.01mm
- 机宽：40
- 电机类型：100w伺服
- 电机速度：100/250/500 mm/s
- 垂直负载：8/8/3.5 kg
- 标准行程：50-800mm
- 精度：±0.01mm

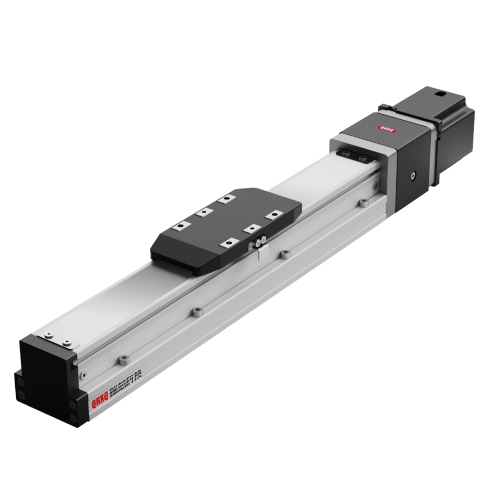

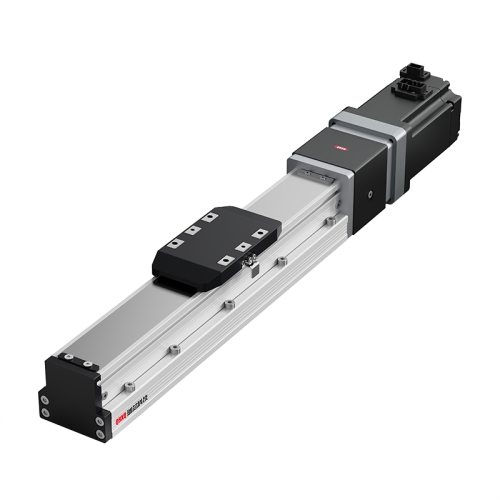

RXT50
滚珠丝杆模组
- 机宽：50
- 电机类型：57步进
- 电机速度：83/166/333 mm/s
- 电机扭矩：1.26N.m
- 标准行程：50-800mm
- 精度：±0.01mm

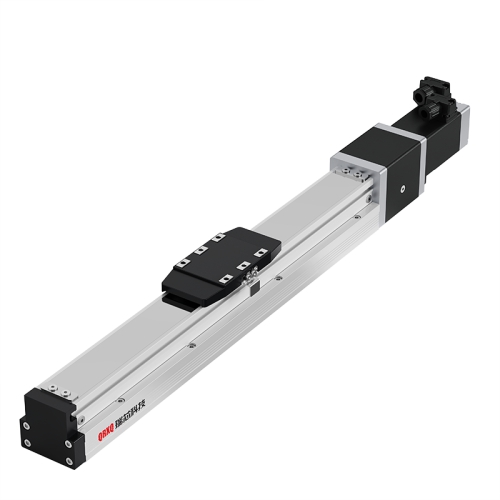

- 机宽：50
- 电机类型：100w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：0.32N.m
- 标准行程：50-800mm
- 精度：±0.01mm
- 机宽：50
- 电机类型：400w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：1.27N.m
- 标准行程：50-800mm
- 精度：±0.01mm

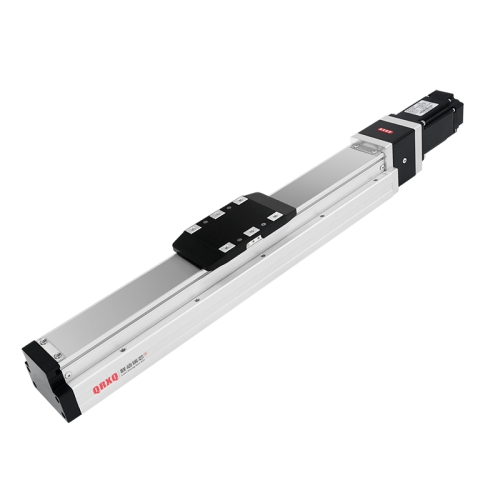

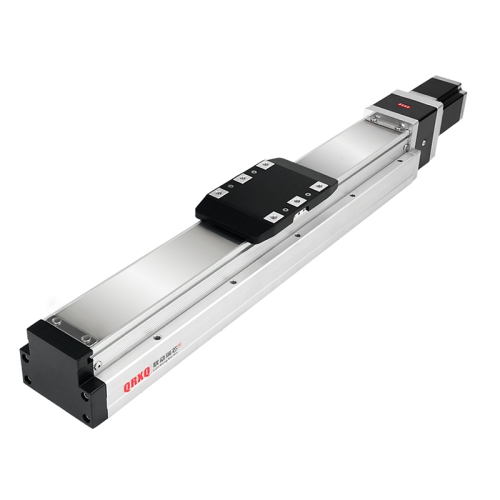

RXT80
滚珠丝杆模组
- 机宽：80
- 电机类型：57步进
- 电机速度：83/166/333 mm/s
- 电机扭矩：1.78N.m
- 标准行程：50-1100mm
- 精度：±0.01mm
- 机宽：80
- 电机类型：400w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：1.27N.m
- 标准行程：50-1100mm
- 精度：±0.01mm

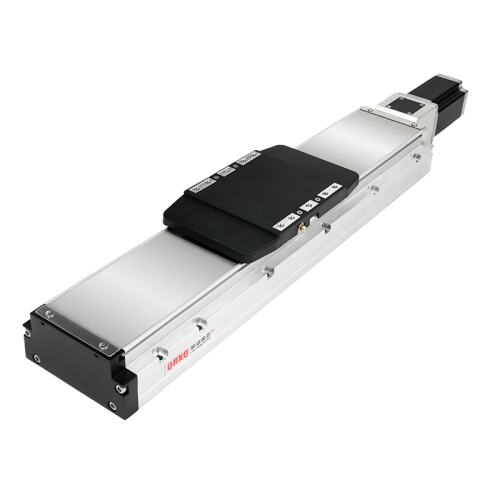

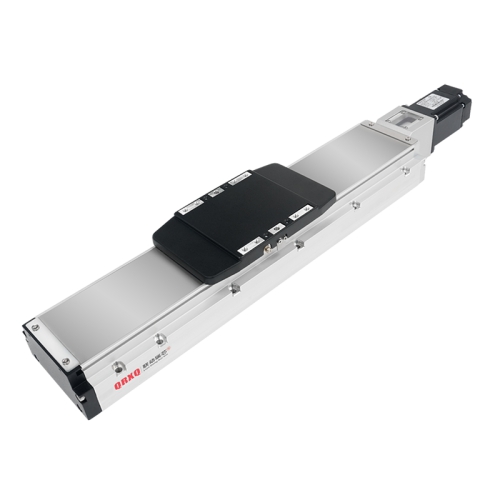

RXT120
滚珠丝杆模组
- 机宽：120
- 电机类型：57步进
- 电机速度：250/500/1000/1600 mm/s
- 电机扭矩：3N.m
- 标准行程：50-1250mm
- 精度：±0.01mm
- 机宽：120
- 电机类型：400w伺服
- 电机速度：250/500/1000/2000 mm/s
- 电机扭矩：1.27N.m
- 标准行程：50-1250mm
- 精度：±0.01mm

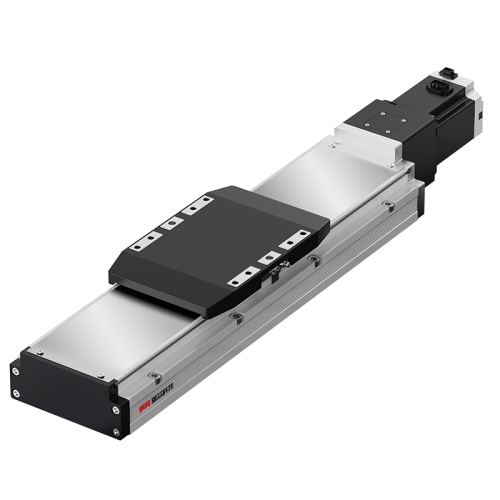

RXT150
滚珠丝杆模组
- 机宽：150
- 标准行程：50-1200mm
- 精度：±0.01mm
RXT型号参数一览表
一表纵览RXT全系全封闭丝杆模组核心参数。从机宽、导程、负载到速度、精度，按型号与电机配置逐行排列，让参数对比一目了然，轻松锁定目标型号。
| 型号 | 机宽 | 电机类型 | 标准行程 | 精度 | 滚珠螺杆 | 螺杆导程 | 电机速度 | 水平负载 | 垂直负载 | 电机扭矩 |
|---|---|---|---|---|---|---|---|---|---|---|
| RXT40 | 40 | 42步进 | 50-800mm | ±0.01mm | Φ10mm | 25/20/12 mm | 33/83/166 mm/s | 25/20/12 kg | 8/5/2 kg | 0.5N.m |
| 100w伺服 | 50-800mm | ±0.01mm | Φ10mm | 25/20/12 mm | 100/250/500 mm/s | 25/20/12 kg | 8/8/3.5 kg | 0.32N.m | ||
| RXT50 | 50 | 57步进 | 50-800mm | ±0.01mm | Φ12mm | 5/10/20 mm | 83/166/333 mm/s | 30/15/10 kg | 10/5/2.5 kg | 1.26N.m |
| 100w伺服 | 50-800mm | ±0.01mm | Φ12mm | 5/10/20 mm | 250/500/1000 mm/s | 30/15/10 kg | 10/5/2.5 kg | 0.32N.m | ||
| 400w伺服 | 50-800mm | ±0.01mm | Φ12mm | 5/10/20 mm | 250/500/1000 mm/s | 30/15/10 kg | 10/5/2.5 kg | 1.27N.m | ||
| RXT80 | 80 | 57步进 | 50-1100mm | ±0.01mm | Φ16mm | 5/10/20 mm | 83/166/333 mm/s | 50/30/18 kg | 15/8/3 kg | 1.78N.m |
| 400w伺服 | 50-1100mm | ±0.01mm | Φ16mm | 5/10/20 mm | 250/500/1000 mm/s | 50/30/18 kg | 15/8/3 kg | 1.27N.m | ||
| RXT120 | 120 | 57步进 | 50-1250mm | ±0.01mm | Φ16mm | 5/10/20/32 mm | 250/500/1000/1600 mm/s | 110/88/40/30 kg | 32/22/10/8 kg | 3N.m |
| 400w伺服 | 50-1250mm | ±0.01mm | Φ16mm | 5/10/20/32 mm | 250/500/1000/2000 mm/s | 110/88/40/30 kg | 32/22/10/8 kg | 1.27N.m | ||
| RXT150 | 150 | 750w伺服 | 50-1200mm | ±0.01mm | Φ20mm | 5/10/20/40 mm | 250/500/1000/2000 mm/s | 120/120/83/43 kg | 50/40/25/12 kg | 2.39N.m |
3D模型下载
提供RXT系列全型号模组3D模型文件（STP/IGS格式），点击右侧型号按钮下载3D模型。
