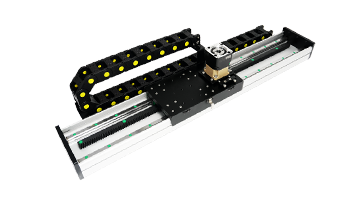

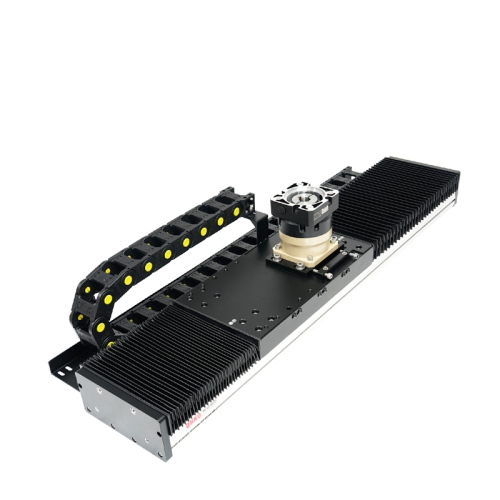

RXC齿轮齿条直线模组主图

00:00

00:00

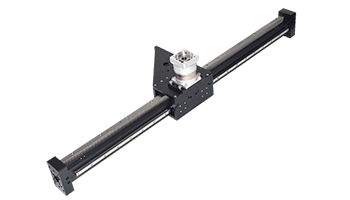

RXC系列齿轮齿条直线模组

50-270mm重载机宽 | 超长行程 | 高速大负载龙门桁架首选

标准行程100-5000 mm，最高速度1332-2776 mm/s，重复定位精度±0.04-0.05 mm
齿轮齿条啮合传动，刚性超强抗冲击，理论行程无上限，适配龙门、桁架等大跨度设备
速度可达2-3 m/s，兼顾高速响应与重载能力，适配粉尘、震动等恶劣工况

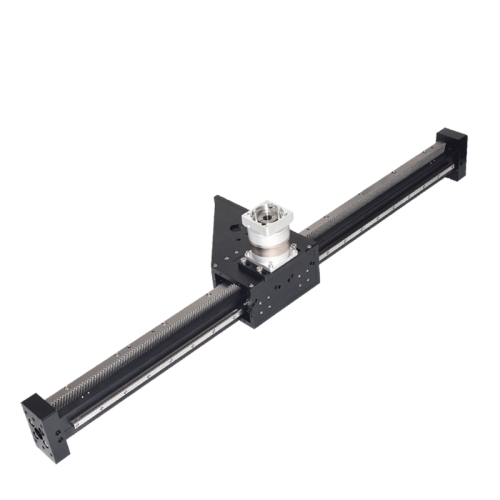

RXC50

齿轮齿条模组

机宽：50
标准行程：100-1500mm
精度：±0.05mm

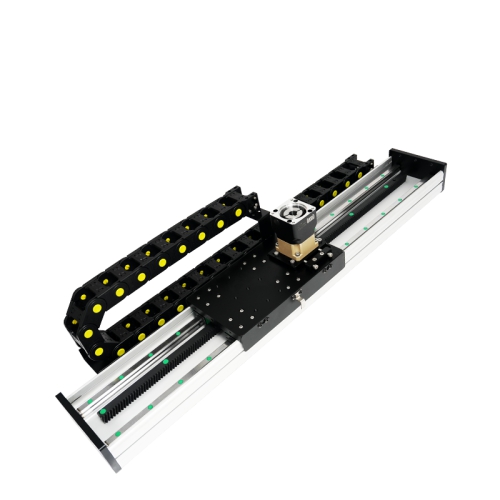

RXC140

齿轮齿条模组

机宽：140
标准行程：100-4000mm
精度：±0.04mm

RXC175

齿轮齿条模组

机宽：175
标准行程：100-3500mm
精度：±0.04mm

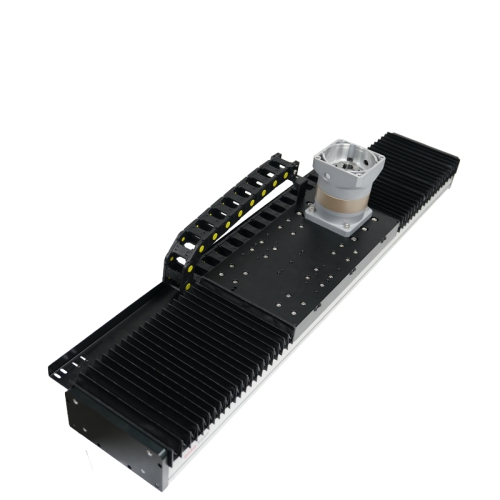

RXC210

齿轮齿条模组

机宽：210
标准行程：100-4000mm
精度：±0.04mm

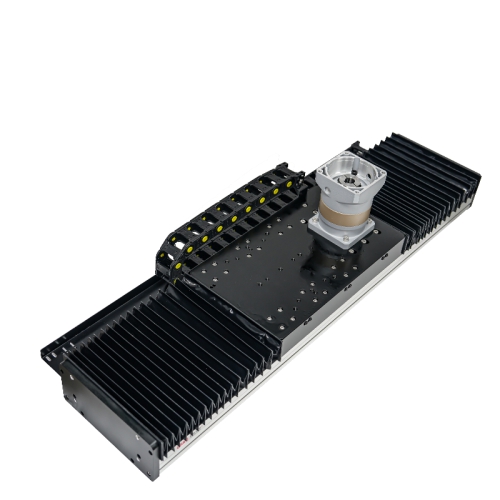

RXC270

齿轮齿条模组

机宽：270
标准行程：100-5000mm
精度：±0.04mm

型号	机宽	电机类型	齿条类型	标准行程	精度	齿轮导程	电机速度	水平负载	垂直负载	直线导轨	电机扭矩	风琴罩
RXC50	50	750w伺服	M2	100-1500mm	±0.05mm	44.42/26.65/19.03/13.32 mm	2221/1332/951/666 mm/s	/	28/47/67/95	EGH15CA	2.39N.m	可配
RXC140	140	400w伺服	M1.5	100-4000mm	±0.04mm	33.31/19.98/14.27/9.99 mm	1665/999/713/499 mm/s	30/40/64/88 kg	8/10/18/22	HGH15CA	1.27N.m	可配
RXC175	175	750w伺服	M2	100-3500mm	±0.04mm	55.52/33.31/23.79/16.65 mm	2776/1665/1189/832 mm/s	31/63/83/102 kg	9/18/25/33 kg	EGH20CA	2.39N.m	可配
RXC210	210	1000w伺服	M2	100-4000mm	±0.04mm	55.52/33.31/23.79/16.65 mm	1850/1110/793/555 mm/s	45/79/100/152 kg	14/24/35/55 kg	EGH25CA	3.18N.m	可配
RXC270	270	2000w伺服	M2	100-5000mm	±0.04mm	39.97/19.98/13.32/9.99 mm	1332/665/443/332 mm/s	75/300/400/500 kg	30/80/85/100 kg	HGH25CA	7.7N.m	可配

3D模型下载

提供RXC系列全型号模组3D模型文件（STP/IGS格式），点击右侧型号按钮下载3D模型。
