RXSN系列 开放式直线导轨滚珠丝杆模组
40mm精巧机身 | ±0.03mm开放式模组 | 轻量紧凑高精度方案
- 标准行程50-1000 mm，最高速度333-1000 mm/s，重复定位精度±0.03mm
- 开放式结构散热优良，直线导轨与滚珠丝杆直连传动，刚性可靠
- 机身宽度仅40mm，安装空间受限场景的理想选择，维护操作便捷
RXSN全系型号差异化展示
全面对比RXSN全系开放式丝杆模组型号差异。从基础参数、负载能力、运行速度、有效行程到适用场景，逐一展现各款RXSN开放式丝杆模组的独有优势，帮助您一目了然地找到最匹配工况的传动方案。

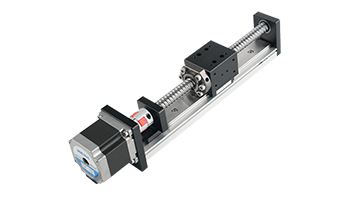

RXSN40
滚珠丝杆模组
- 机宽：40
- 电机类型：57步进
- 电机速度：83/166/333 mm/s
- 电机扭矩：1.26N.m
- 标准行程：50-1000mm
- 精度：±0.3mm

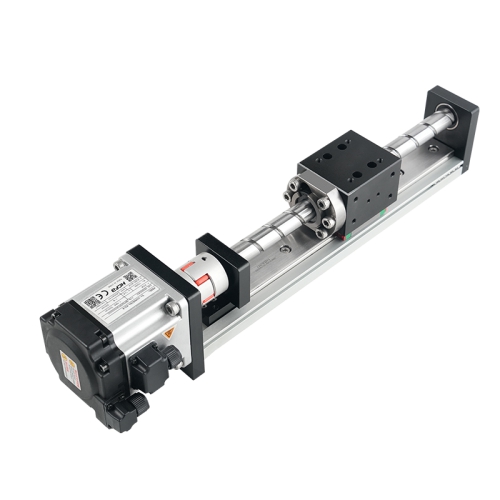

- 机宽：40
- 电机类型：400w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：1.27N.m
- 标准行程：50-1000m
- 精度：±0.3mm
RXSN型号参数一览表
一表纵览RXSN全系开放式丝杆模组核心参数。从机宽、导程、负载到速度、精度，按型号与电机配置逐行排列，让参数对比一目了然，轻松锁定目标型号。
| 型号 | 机宽 | 电机类型 | 标准行程 | 精度 | 滚珠螺杆 | 螺杆导程 | 电机速度 | 水平负载 | 垂直负载 | 直线导轨 | 电机扭矩 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RXSN40 | 40 | 57步进 | 50-1000mm | ±0.3mm | Φ16mm | 5/10/20 mm | 83/166/333 mm/s | 25/15/8 kg | 15/8/5 kg | MGW12C | 1.26N.m |
| 400w伺服 | 50-1000m | ±0.3mm | Φ16mm | 5/10/20 mm | 250/500/1000 mm/s | 25/15/8 kg | 15/8/5 kg | MGW12C | 1.27N.m |
3D模型下载
提供RXSN系列全型号模组3D模型文件（STP/IGS格式），点击右侧型号按钮下载3D模型。
