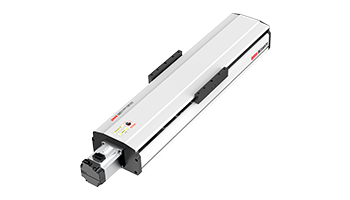

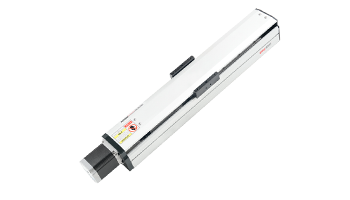

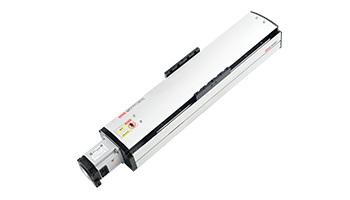

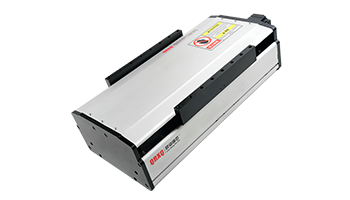

RXSB系列 半封闭导轨滚珠丝杆模组
75-270mm宽幅导轨 | ±0.03mm高精度 | 中长行程通用型丝杆模组
- 标准行程50-1500 mm，最高速度333-1250 mm/s，重复定位精度±0.03mm
- 半封闭结构兼顾防护性与散热性，直线导轨导向，刚性稳定抗扭转
- 适配多规格步进/伺服电机，安装维护便捷，性价比优于全封闭模组
RXSB全系型号差异化展示
全面对比RXSB全系半封闭丝杆模组型号差异。从基础参数、负载能力、运行速度、有效行程到适用场景，逐一展现各款RXSB半封闭丝杆模组的独有优势，帮助您一目了然地找到最匹配工况的传动方案。

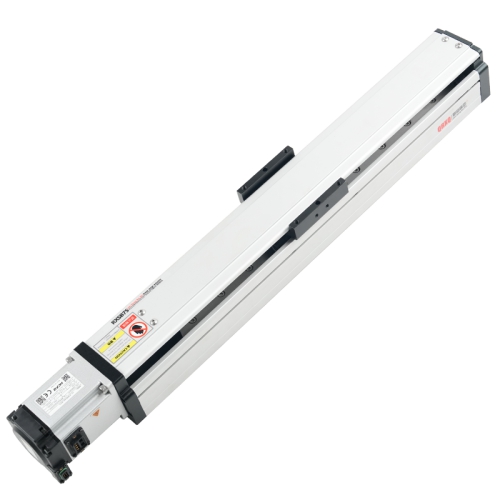

RXSB75
滚珠丝杆模组

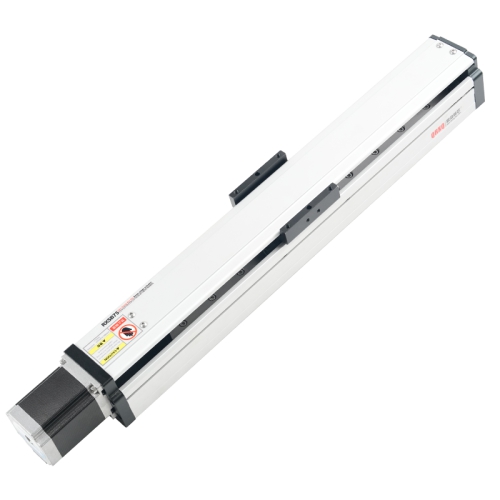

- 机宽：75
- 电机类型：57步进
- 电机速度：100/200/400 mm/s
- 电机扭矩：1.26N.m
- 标准行程：50-1100mm
- 精度：±0.03mm
- 机宽：75
- 电机类型：400w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：1.27N.m
- 标准行程：50-1100mm
- 精度：±0.03mm
RXSB86
滚珠丝杆模组
- 机宽：86
- 电机类型：57步进
- 电机速度：100/200/400 mm/s
- 电机扭矩：1.78N.m
- 标准行程：50-1100mm
- 精度：±0.03mm

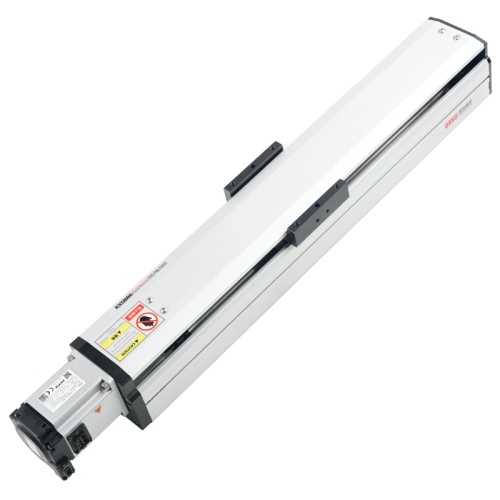

- 机宽：86
- 电机类型：400w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：1.27N.m
- 标准行程：50-1100mm
- 精度：±0.03mm
RXSB120
滚珠丝杆模组

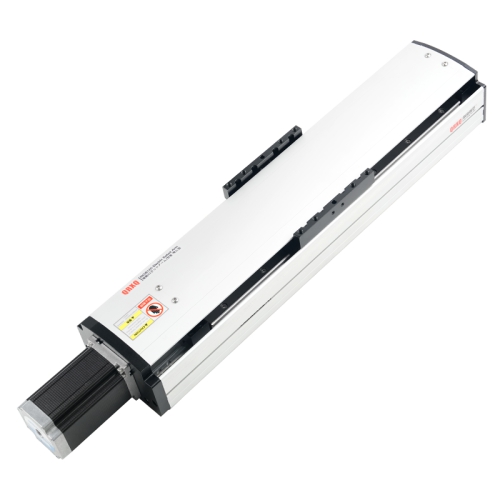

- 机宽：120
- 电机类型：57步进
- 电机速度：100/200/400 mm/s
- 电机扭矩：3.6N.m
- 标准行程：50-1100mm
- 精度：±0.03mm

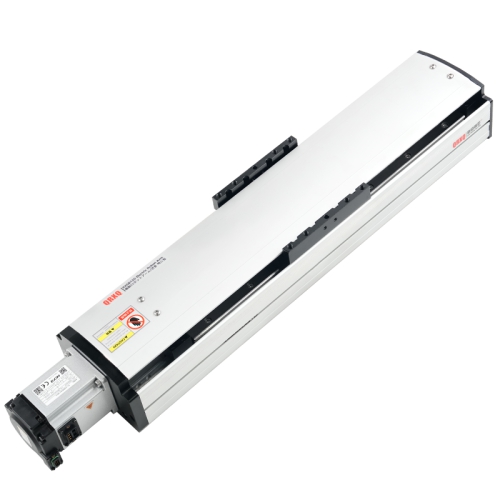

- 机宽：120
- 电机类型：400w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：1.27N.m
- 标准行程：50-1100mm
- 精度：±0.03mm
RXSB140
滚珠丝杆模组

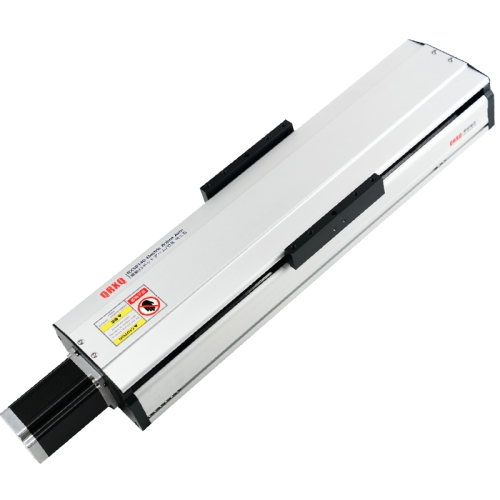

- 机宽：140
- 电机类型：57步进
- 电机速度：100/200/400 mm/s
- 电机扭矩：3.6N.m
- 标准行程：50-1250mm
- 精度：±0.03mm

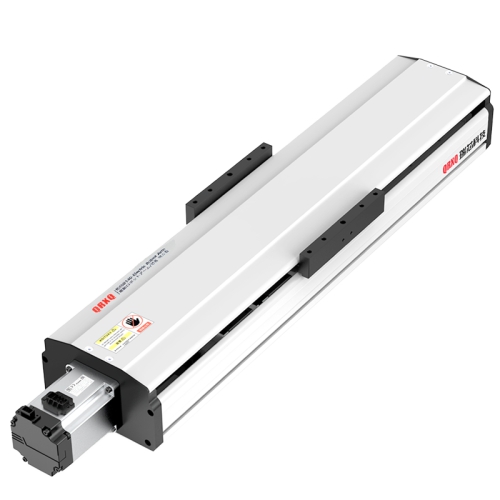

- 机宽：140
- 电机类型：400w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：1.27N.m
- 标准行程：50-1250mm
- 精度：±0.03mm
RXSB175
滚珠丝杆模组
- 机宽：175
- 电机类型：86步进
- 电机速度：100/200/400 mm/s
- 电机扭矩：8.5N.m
- 标准行程：50-1250mm
- 精度：±0.03mm

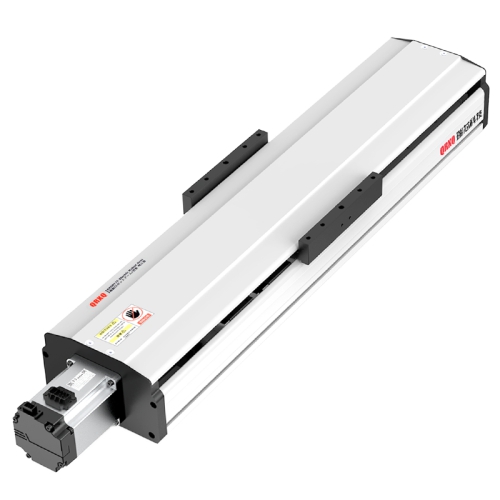

- 机宽：175
- 电机类型：750w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：2.39N.m
- 标准行程：50-1250mm
- 精度：±0.03mm

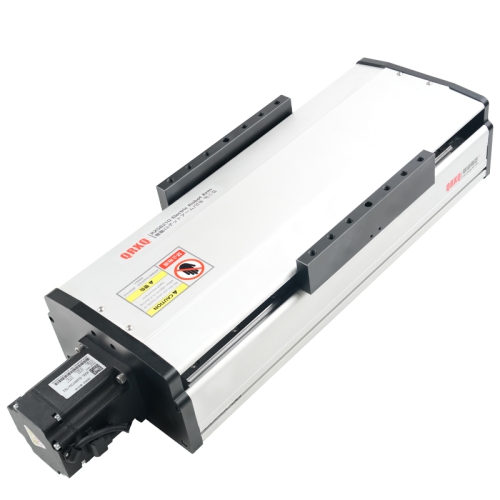

RXSB210
滚珠丝杆模组

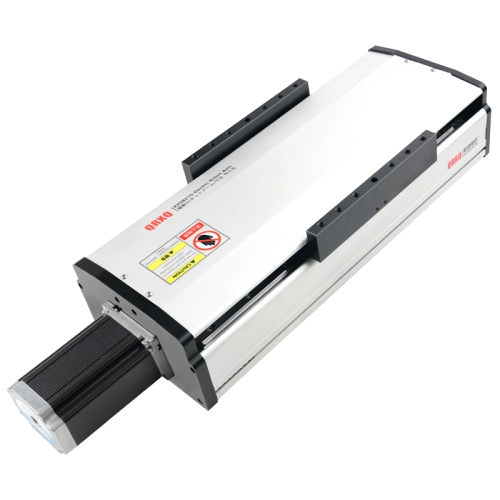

- 机宽：210
- 电机类型：86步进
- 电机速度：100/200/400 mm/s
- 电机扭矩：8.5N.m
- 标准行程：50-1250mm
- 精度：±0.03mm
- 机宽：210
- 电机类型：750w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：2.39N.m
- 标准行程：50-1250mm
- 精度：±0.03mm
RXSB270
滚珠丝杆模组

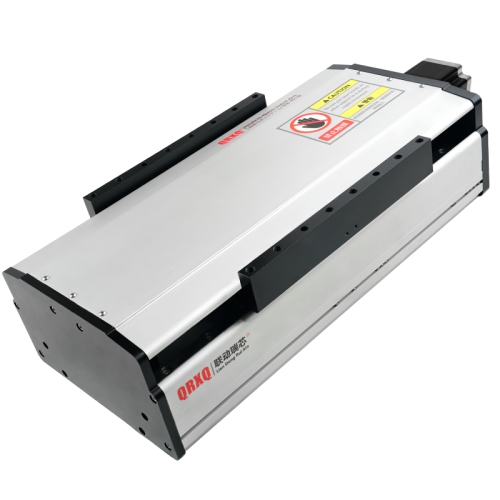

- 机宽：270
- 电机类型：86步进
- 电机速度：100/200/400 mm/s
- 电机扭矩：8.5N.m
- 标准行程：50-1500mm
- 精度：±0.03mm

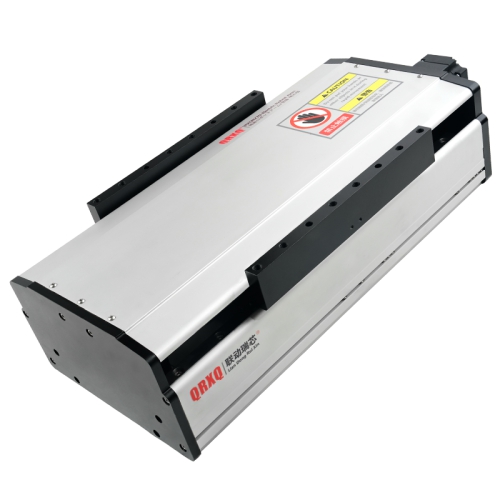

- 机宽：270
- 电机类型：1500w伺服
- 电机速度：250/500/1000 mm/s
- 电机扭矩：4.9N.m
- 标准行程：50-1500mm
- 精度：±0.03mm
RXSB型号参数一览表
一表纵览RXSB全系半封闭丝杆模组核心参数。从机宽、导程、负载到速度、精度，按型号与电机配置逐行排列，让参数对比一目了然，轻松锁定目标型号。
| 型号 | 机宽 | 电机类型 | 标准行程 | 精度 | 滚珠螺杆 | 螺杆导程 | 电机速度 | 水平负载 | 垂直负载 | 直线导轨 | 电机扭矩 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RXSB75 | 75 | 57步进 | 50-1100mm | ±0.03mm | Φ16mm | 5/10/20 mm | 100/200/400 mm/s | 25/15/8 kg | 15/8/5 kg | MGW12HA | 1.26N.m |
| 400w伺服 | 50-1100mm | ±0.03mm | Φ16mm | 5/10/20 mm | 250/500/1000 mm/s | 25/15/8 kg | 15/8/5 kg | MGW12HA | 1.27N.m | ||
| RXSB86 | 86 | 57步进 | 50-1100mm | ±0.03mm | Φ16mm | 5/10/20 mm | 100/200/400 mm/s | 40/25/10 kg | 20/12/8 kg | EGW15CA | 1.78N.m |
| 400w伺服 | 50-1100mm | ±0.03mm | Φ16mm | 5/10/20 mm | 250/500/1000 mm/s | 40/25/10 kg | 20/12/8 kg | EGW15CA | 1.27N.m | ||
| RXSB120 | 120 | 57步进 | 50-1100mm | ±0.03mm | Φ16mm | 5/10/20 mm | 100/200/400 mm/s | 70/47/24 kg | 17/12/6 kg | EGW15CA | 3.6N.m |
| 400w伺服 | 50-1100mm | ±0.03mm | Φ16mm | 5/10/20 mm | 250/500/1000 mm/s | 70/47/24 kg | 17/12/6 kg | EGW15CA | 1.27N.m | ||
| RXSB140 | 140 | 57步进 | 50-1250mm | ±0.03mm | Φ20mm | 5/10/20 mm | 100/200/400 mm/s | 110/88/40 kg | 33/22/10 kg | HGH15CA | 3.6N.m |
| 400w伺服 | 50-1250mm | ±0.03mm | Φ20mm | 5/10/20 mm | 250/500/1000 mm/s | 110/88/40 kg | 33/22/10 kg | HGH15CA | 1.27N.m | ||
| RXSB175 | 175 | 86步进 | 50-1250mm | ±0.03mm | Φ25mm | 5/10/25 mm | 100/200/400 mm/s | 120/110/75 kg | 40/30/14 kg | EGH20CA | 8.5N.m |
| 750w伺服 | 50-1250mm | ±0.03mm | Φ25mm | 5/10/25 mm | 250/500/1000 mm/s | 120/110/75 kg | 40/30/14 kg | EGH20CA | 2.39N.m | ||
| RXSB210 | 210 | 86步进 | 50-1250mm | ±0.03mm | Φ32mm | 5/10/25 mm | 100/200/400 mm/s | 150/130/105 kg | 55/45/20 kg | EGH25CA | 8.5N.m |
| 750w伺服 | 50-1250mm | ±0.03mm | Φ32mm | 5/10/25 mm | 250/500/1000 mm/s | 150/130/105 kg | 55/45/20 kg | EGH25CA | 2.39N.m | ||
| RXSB270 | 270 | 86步进 | 50-1500mm | ±0.03mm | Φ40mm | 5/10/20 mm | 100/200/400 mm/s | 320/180/75 kg | 150/75/35 kg | EGH25CA | 8.5N.m |
| 1500w伺服 | 50-1500mm | ±0.03mm | Φ40mm | 5/10/20 mm | 250/500/1000 mm/s | 320/180/75 kg | 150/75/35 kg | EGH25CA | 4.9N.m |
3D模型下载
提供RXSB系列全型号模组3D模型文件（STP/IGS格式），点击右侧型号按钮下载3D模型。
