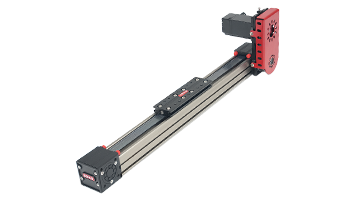

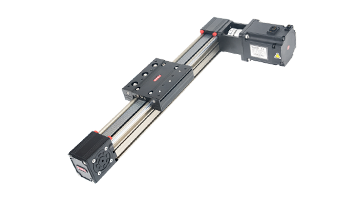

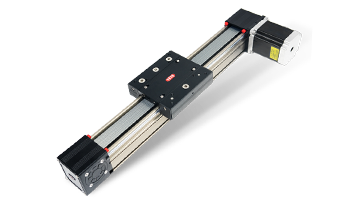

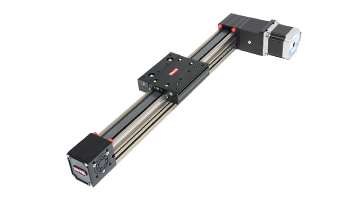

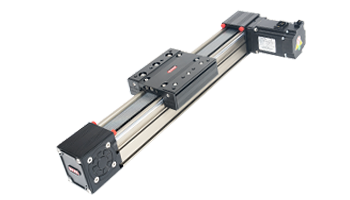

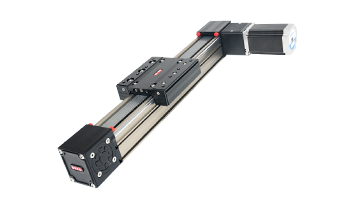

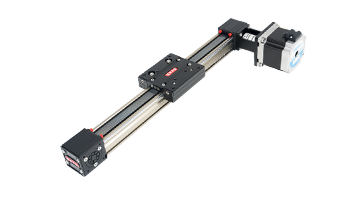

RXP系列 同步带直线模组
30-100mm全机宽覆盖 | 步进伺服全适配 | 高速长行程轻中载搬运方案
- 建议速度0-2500 mm/s，标准行程覆盖100-5500 mm，重复定位精度±0.05-0.1 mm
- 全系列适配42/57/86/110步进电机与100W-1kW伺服电机，安装灵活通用性强
- 免维护同步带传动，低噪音运行，专为自动化搬运、分拣、喷涂与检测场景设计
RXP全系型号差异化展示
全面对比RXP全系同步带直线模组型号差异。从基础参数、负载能力、运行速度、有效行程到适用场景，逐一展现各款RXP同步带直线模组的独有优势，帮助您一目了然地找到最匹配工况的传动方案。

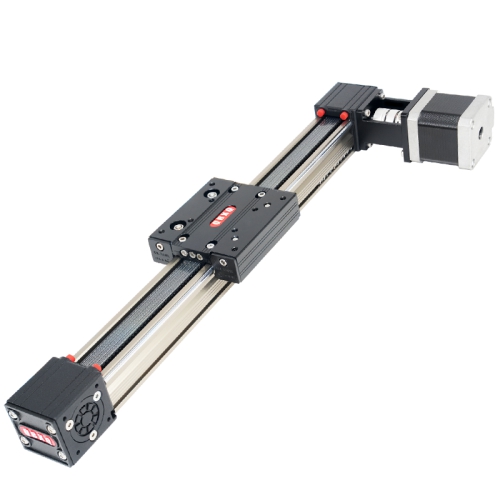

RXP30
同步带模组
- 机宽：30
- 电机类型：42步进
- 滑台类型：X/C/H
- 建议速度：0-500mm/s
- 标准行程：100-4000mm
- 精度：±0.05mm

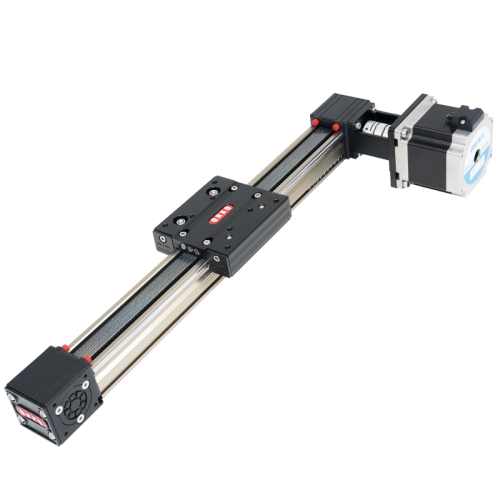

- 机宽：30
- 电机类型：57步进
- 滑台类型：X/C/H
- 建议速度：0-700mm/s
- 标准行程：100-4000mm
- 精度：±0.05mm

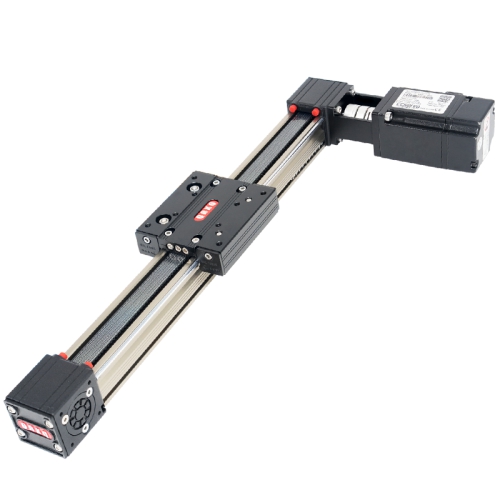

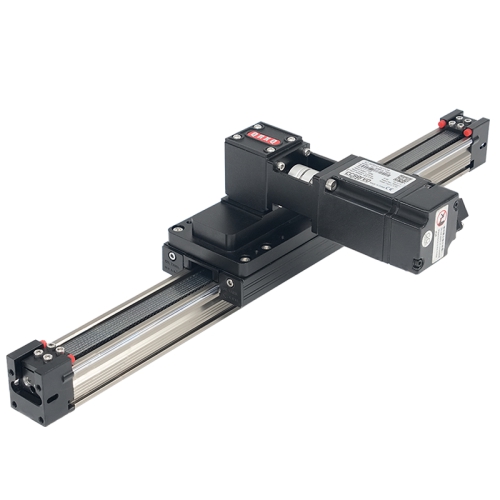

- 机宽：30
- 电机类型：100w伺服
- 滑台类型：X/C/H
- 建议速度：0-1000mm/s
- 标准行程：100-4000mm
- 精度：±0.05mm
- 机宽：30
- 电机类型：100w伺服
- 滑台类型：Z
- 建议速度：0-1000mm/s
- 标准行程：100-4000mm
- 精度：±0.05mm
RXP40
同步带模组

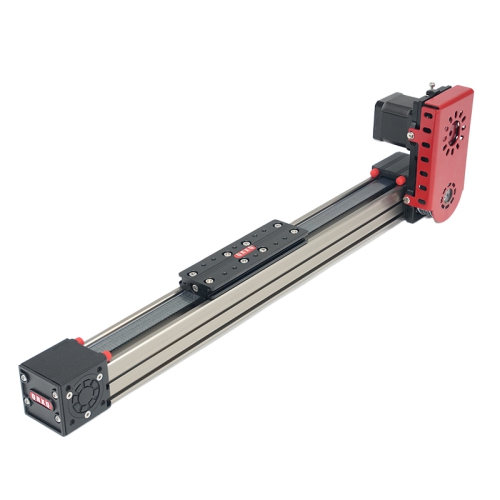

- 机宽：40
- 电机类型：42 步进
- 水平负载：5kg
- 垂直负载：2kg
- 标准行程：100-5500mm
- 精度：±0.05mm

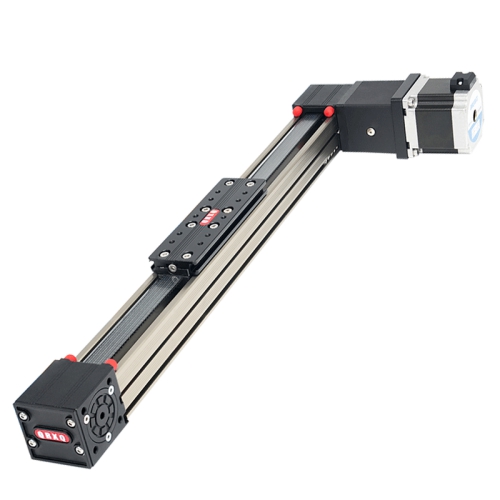

- 机宽：40
- 电机类型：57 步进
- 水平负载：12kg
- 垂直负载：3kg
- 标准行程：100-5500mm
- 精度：±0.05mm

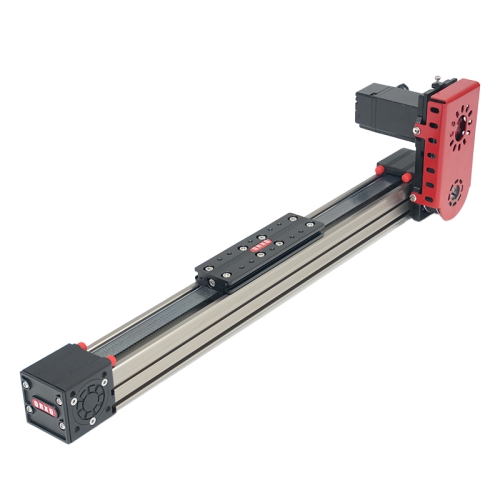

- 机宽：40
- 电机类型：100w 伺服
- 水平负载：4kg
- 垂直负载：1kg
- 标准行程：100-5500mm
- 精度：±0.05mm

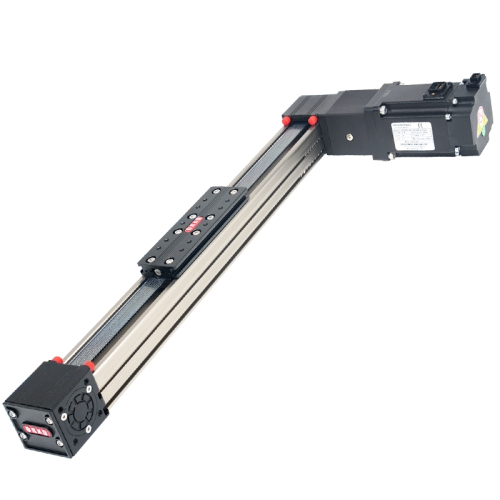

- 机宽：40
- 电机类型：400w 伺服
- 水平负载：12kg
- 垂直负载：3kg
- 标准行程：100-5500mm
- 精度：±0.05mm

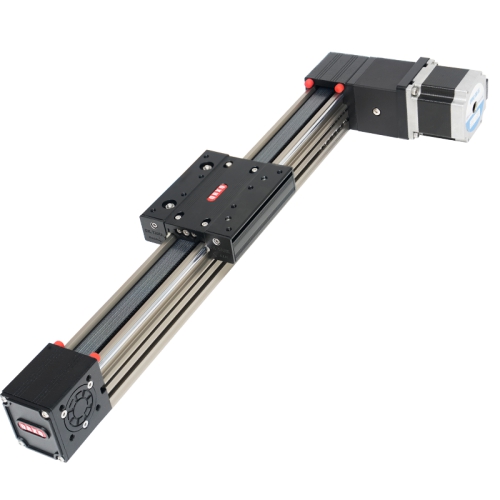

RXP45
同步带模组
- 机宽：45
- 电机类型：57步进
- 滑台类型：X/C/H
- 建议速度：0-700mm/s
- 标准行程：100-5500mm
- 精度：±0.05mm

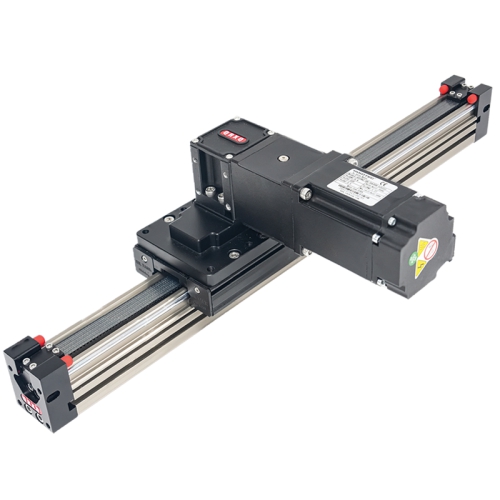

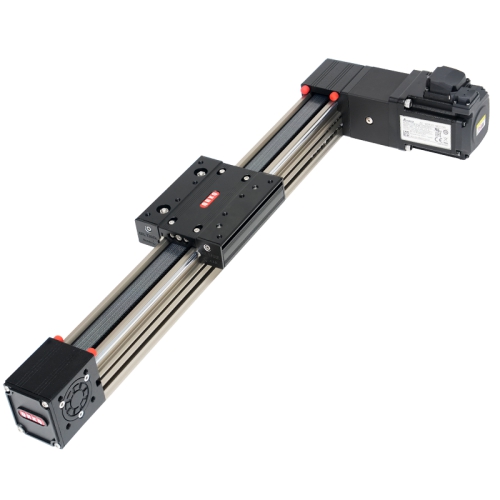

- 机宽：45
- 电机类型：400w伺服
- 滑台类型：X/C/H
- 建议速度：0-1500mm/s
- 标准行程：100-5500mm
- 精度：±0.05mm
- 机宽：45
- 电机类型：400w伺服
- 滑台类型：Z
- 建议速度：0-1500mm/s
- 标准行程：100-5500mm
- 精度：±0.05mm

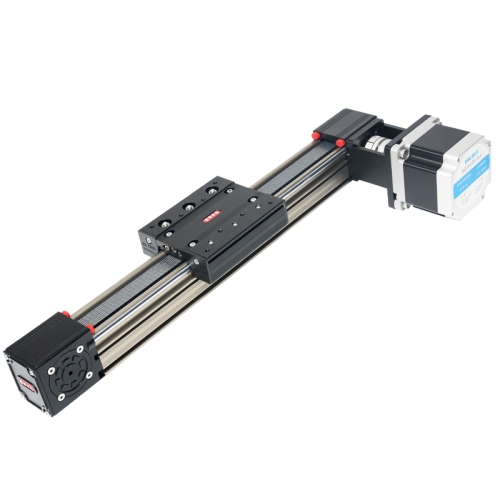

RXP50
同步带模组

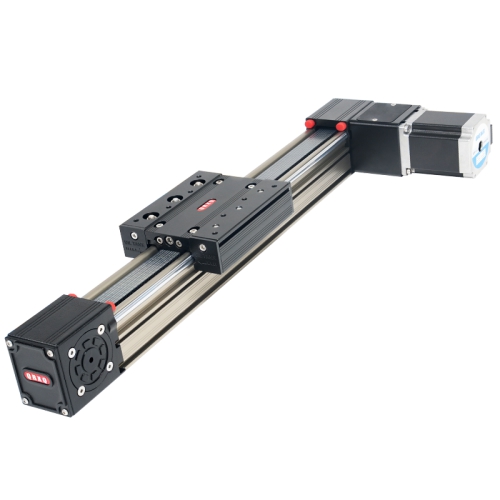

- 机宽：50
- 电机类型：57步进
- 滑台类型：X/C/H
- 建议速度：0-1000mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm
- 机宽：50
- 电机类型：86步进
- 滑台类型：X/C/H
- 建议速度：0-1000mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm

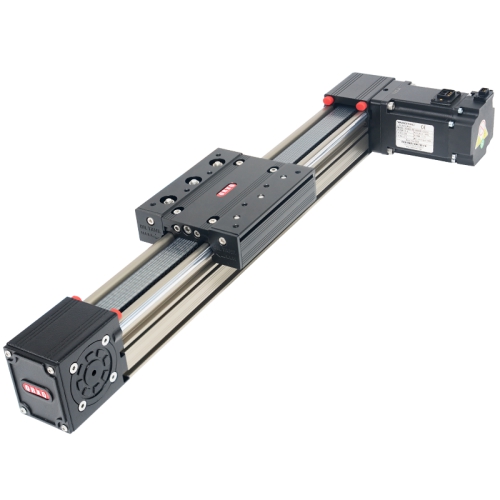

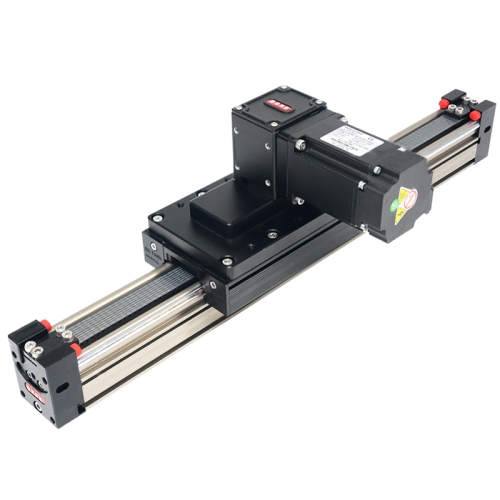

- 机宽：50
- 电机类型：400w伺服
- 滑台类型：X/C/H
- 建议速度：0-1500mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm

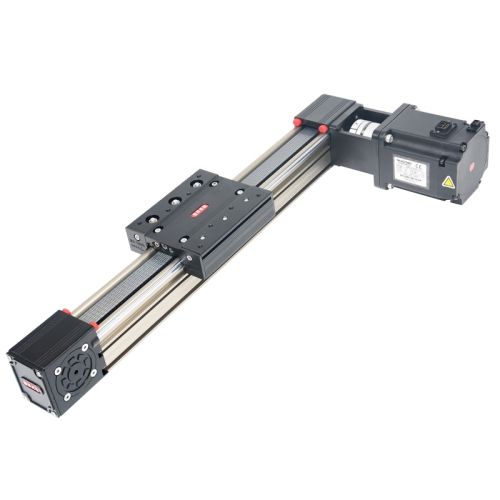

- 机宽：50
- 电机类型：750w伺服
- 滑台类型：X/C/H
- 建议速度：0-1800mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm
- 机宽：50
- 电机类型：400w伺服
- 滑台类型：Z
- 建议速度：0-1500mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm
RXP60
同步带模组

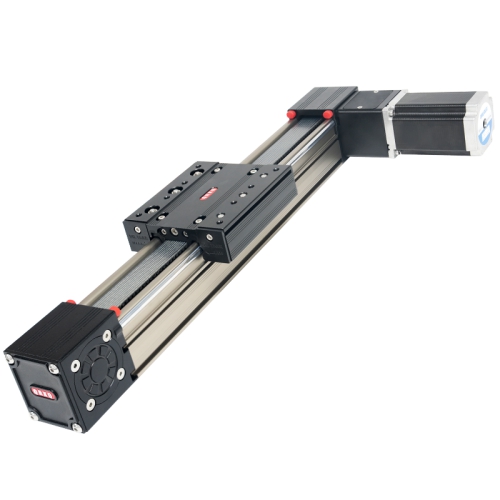

- 机宽：60
- 电机类型：57步进
- 滑台类型：X/C/H
- 建议速度：0-1200mm/s
- 标准行程：0-5500mm
- 精度：±0.1mm

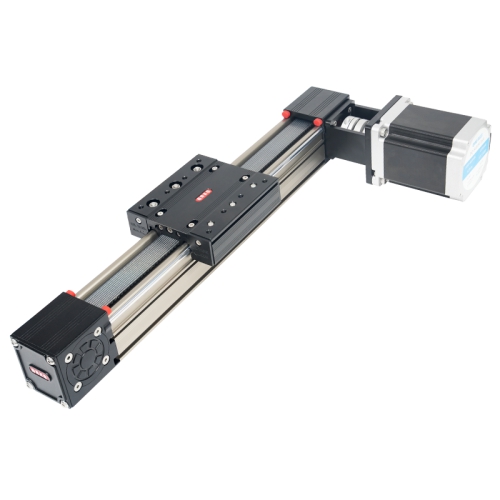

- 机宽：60
- 电机类型：86步进
- 滑台类型：X/C/H
- 建议速度：0-1200mm/s
- 标准行程：0-5500mm
- 精度：±0.1mm

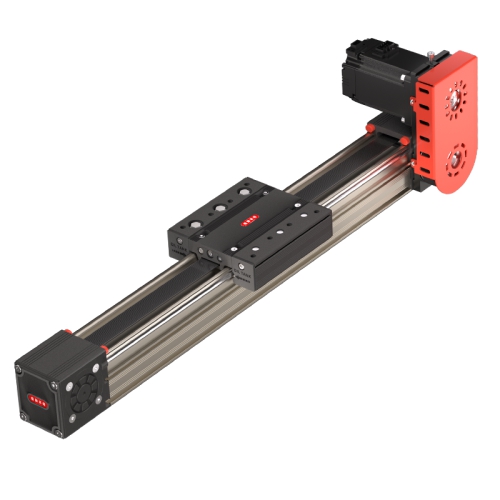

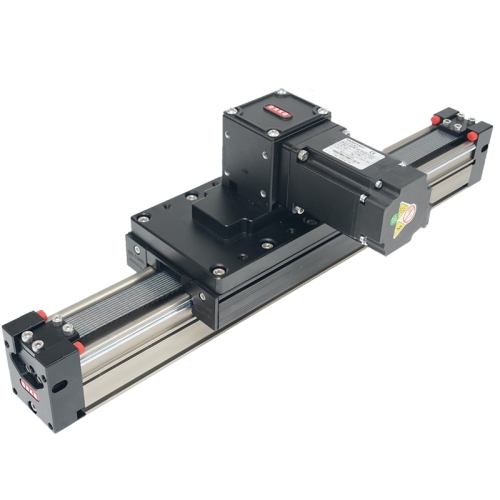

- 机宽：60
- 电机类型：400w伺服
- 滑台类型：X/C/H
- 建议速度：0-1500mm/s
- 标准行程：0-5500mm
- 精度：±0.1mm

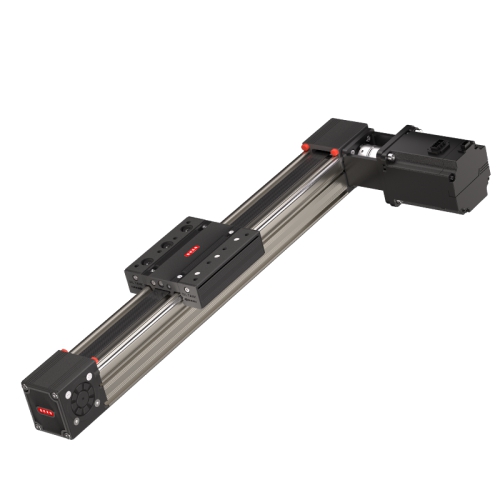

- 机宽：60
- 电机类型：750w伺服
- 滑台类型：X/C/H
- 建议速度：0-1800mm/s
- 标准行程：0-5500mm
- 精度：±0.1mm
- 机宽：60
- 电机类型：400w伺服
- 滑台类型：Z
- 建议速度：0-1500mm/s
- 标准行程：0-5500mm
- 精度：±0.1mm

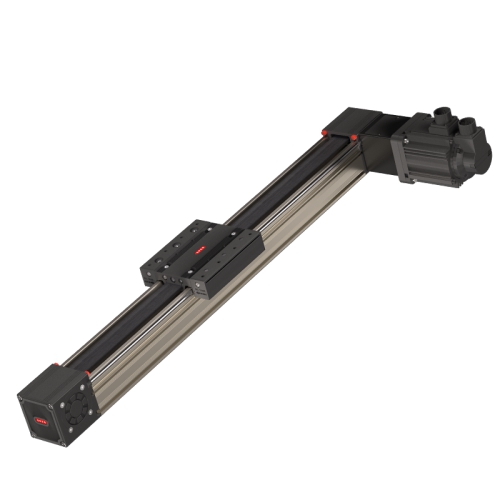

RXP80
同步带模组
- 机宽：80
- 电机类型：86步进
- 滑台类型：X/C/H
- 建议速度：0-1500mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm

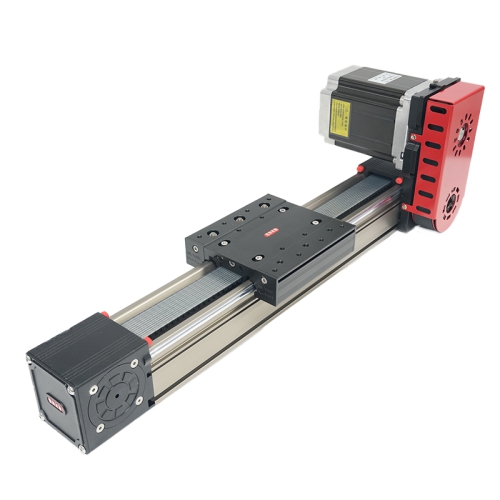

- 机宽：80
- 电机类型：110步进
- 滑台类型：X/C/H
- 建议速度：0-1500mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm

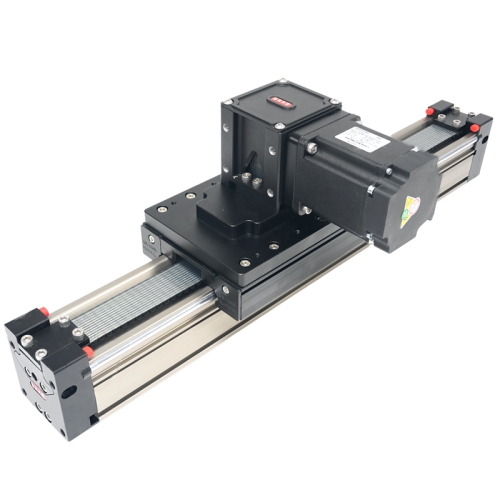

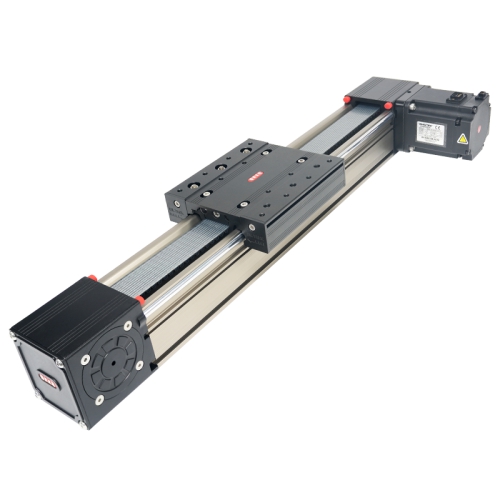

- 机宽：80
- 电机类型：750w伺服
- 滑台类型：X/C/H
- 建议速度：0-2200mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm
- 机宽：80
- 电机类型：1000w伺服
- 滑台类型：X/C/H
- 建议速度：0-2200mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm
- 机宽：80
- 电机类型：750w伺服
- 滑台类型：Z
- 建议速度：0-2200mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm
RXP100
同步带模组

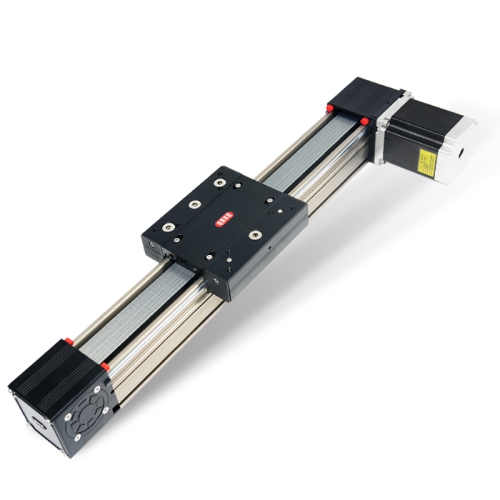

- 机宽：100
- 电机类型：110步进
- 滑台类型：X/C/H
- 建议速度：0-2000mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm

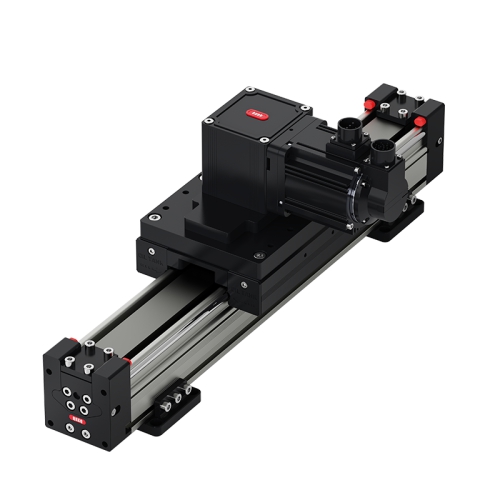

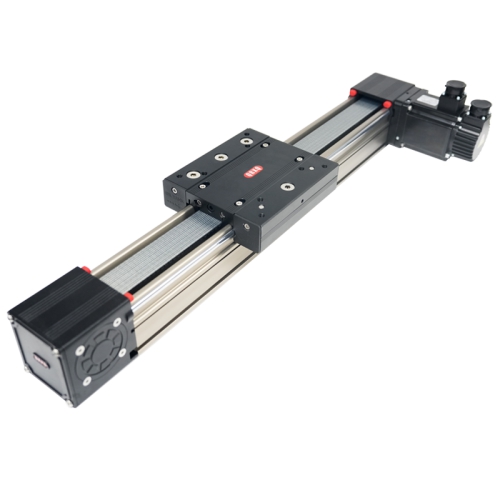

- 机宽：100
- 电机类型：1000w伺服
- 滑台类型：X/C/H
- 建议速度：0-2500mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm
- 机宽：100
- 电机类型：1000w伺服
- 滑台类型：Z
- 建议速度：0-2500mm/s
- 标准行程：100-5500mm
- 精度：±0.1mm
RXP型号参数一览表
一表纵览RXP全系同步带直线模组核心参数。从机宽、导程、负载到速度、精度，按型号与电机配置逐行排列，让参数对比一目了然，轻松锁定目标型号。
| 型号 | 机宽 | 电机类型 | 滑台类型 | 皮带型号 | 标准行程 | 精度 | 水平负载 | 垂直负载 | 建议速度 | 电机转速 | 电机扭矩 | 导程R/L | 导程RU/RD/RB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RXP30 | 30 | 42步进 | X/C/H | 3M-12 | 100-4000mm | ±0.05mm | 3kg | 1kg | 0-500mm/s | 1200/min | 0.5N.m | 54mm | 27mm |
| 57步进 | X/C/H | 3M-12 | 100-4000mm | ±0.05mm | 3kg | 1kg | 0-700mm/s | 1200/min | 1.26N.m | 54mm | 无 | ||
| 100w伺服 | X/C/H | 3M-12 | 100-4000mm | ±0.05mm | 3kg | 1kg | 0-1000mm/s | 3000/min | 0.32N.m | 54mm | 27mm | ||
| RXP30Z | 30 | 100w伺服 | Z | 3M-12 | 100-4000mm | ±0.05mm | 3kg | 1kg | 0-1000mm/s | 3000/min | 0.32N.m | 54mm | 27mm |
| RXP40 | 40 | 42 步进 | X/N | 3M-15 | 100-5500mm | ±0.05mm | 5kg | 2kg | 0-500mm/s | 1200/min | 0.5N.m | 无 | 37.5mm |
| 57 步进 | X/N | 3M-15 | 100-5500mm | ±0.05mm | 12kg | 3kg | 0-1500mm/s | 1200/min | 1.26N.m | 75mm | 37.5mm | ||
| 100w 伺服 | X/N | 3M-15 | 100-5500mm | ±0.05mm | 4kg | 1kg | 0-1200mm/s | 3000/min | 0.32N.m | 无 | 37.5mm | ||
| 400w 伺服 | X/N | 3M-15 | 100-5500mm | ±0.05mm | 12kg | 3kg | 0-1500mm/s | 3000/min | 1.27N.m | 75mm | 50mm | ||
| RXP45 | 45 | 57步进 | X/C/H | 3M-15 | 100-5500mm | ±0.05mm | 15 | 5 | 0-700mm/s | 1200/min | 1.26N.m | 75mm | 37.5mm |
| 400w伺服 | X/C/H | 3M-15 | 100-5500mm | ±0.05mm | 15 | 5 | 0-1500mm/s | 3000/min | 1.27N.m | 75mm | 50mm | ||
| RXP45Z | 45 | 400w伺服 | Z | 3M-15 | 100-5500mm | ±0.05mm | 15 | 5 | 0-1500mm/s | 3000/min | 1.27N.m | 75mm | 50mm |
| RXP50 | 50 | 57步进 | X/C/H | 5M-20 | 100-5500mm | ±0.1mm | 25kg | 10kg | 0-1000mm/s | 1200/min | 1.78N.m | 110 | 55 |
| 86步进 | X/C/H | 5M-20 | 100-5500mm | ±0.1mm | 25kg | 10kg | 0-1000mm/s | 1200/min | 4.5N.m | 110 | 55 | ||
| 400w伺服 | X/C/H | 5M-20 | 100-5500mm | ±0.1mm | 25kg | 10kg | 0-1500mm/s | 3000/min | 1.27N.m | 110 | 55 | ||
| 750w伺服 | X/C/H | 5M-20 | 100-5500mm | ±0.1mm | 25kg | 10kg | 0-1800mm/s | 3000/min | 2.39N.m | 110 | 74.25 | ||
| RXP50Z | 50 | 400w伺服 | Z | 5M-20 | 100-5500mm | ±0.1mm | 25kg | 10kg | 0-1500mm/s | 3000/min | 1.27N.m | 110 | 55 |
| RXP60 | 60 | 57步进 | X/C/H | 5M-25 | 0-5500mm | ±0.1mm | 40kg | 15kg | 0-1200mm/s | 1200/min | 3.6N.m | 125mm | 62.5mm |
| 86步进 | X/C/H | 5M-25 | 0-5500mm | ±0.1mm | 40kg | 15kg | 0-1200mm/s | 1200/min | 0.5N.m | 125mm | 62.5mm | ||
| 400w伺服 | X/C/H | 5M-25 | 0-5500mm | ±0.1mm | 40kg | 15kg | 0-1500mm/s | 3000/min | 1.27N.m | 125mm | 62.5mm | ||
| 750w伺服 | X/C/H | 5M-25 | 0-5500mm | ±0.1mm | 40kg | 15kg | 0-1800mm/s | 3000/min | 2.39N.m | 125mm | 84.375mm | ||
| RXP60Z | 60 | 400w伺服 | Z | 5M-25 | 0-5500mm | ±0.1mm | 40kg | 15kg | 0-1500mm/s | 3000/min | 1.27N.m | 125mm | 62.5mm |
| RXP80 | 80 | 86步进 | X/C/H | 8M-35 | 100-5500mm | ±0.1mm | 70kg | 25kg | 0-1500mm/s | 1200/min | 0.5N.m | 160mm | 80mm |
| 110步进 | X/C/H | 8M-35 | 100-5500mm | ±0.1mm | 70kg | 25kg | 0-1500mm/s | 1200/min | 12N.m | 无 | 80mm | ||
| 750w伺服 | X/C/H | 8M-35 | 100-5500mm | ±0.1mm | 70kg | 25kg | 0-2200mm/s | 3000/min | 2.39N.m | 160mm | 80mm | ||
| 1000w伺服 | X/C/H | 8M-35 | 100-5500mm | ±0.1mm | 70kg | 25kg | 0-2200mm/s | 3000/min | 3.18N.m | 160mm | 108.235mm | ||
| RXP80Z | 80 | 750w伺服 | Z | 8M-35 | 100-5500mm | ±0.1mm | 70kg | 25kg | 0-2200mm/s | 3000/min | 2.39N.m | 160mm | 80mm |
| RXP100 | 100 | 110步进 | X/C/H | 8M-45 | 100-5500mm | ±0.1mm | 120kg | 40kg | 0-2000mm/s | 1200/min | 12N.m | 192mm | 96mm |
| 1000w伺服 | X/C/H | 8M-45 | 100-5500mm | ±0.1mm | 120kg | 40kg | 0-2500mm/s | 3000/min | 3.18N.m | 192mm | 129.882mm | ||
| RXP100Z | 100 | 1000w伺服 | Z | 8M-45 | 100-5500mm | ±0.1mm | 120kg | 40kg | 0-2500mm/s | 3000/min | 3.18N.m | 192mm | 129.882mm |
3D模型下载
提供RXP系列全型号模组3D模型文件（STP/IGS格式），点击右侧型号按钮下载3D模型。
