Современное оборудование автоматизации зависит от точного, повторяемого и надежного линейного движения. Будь то производство полупроводников, обработка на станках с ЧПУ, медицинское оборудование, упаковочные линии или робототехника, компоненты должны двигаться точно по прямой траектории, неся при этом различные нагрузки на разных скоростях.

Алинейный модульявляется одной из наиболее широко используемых систем движения для выполнения этой задачи. Объединяя линейные направляющие, приводные механизмы, опорные конструкции и компоненты движения в компактный блок, линейный модуль обеспечивает эффективное решение для преобразования вращательного движения в контролируемое линейное движение.

По сравнению со сборкой отдельных компонентов движения по отдельности, интегрированные линейные модули упрощают конструкцию машины, сокращают время установки, повышают точность позиционирования и повышают надежность системы.

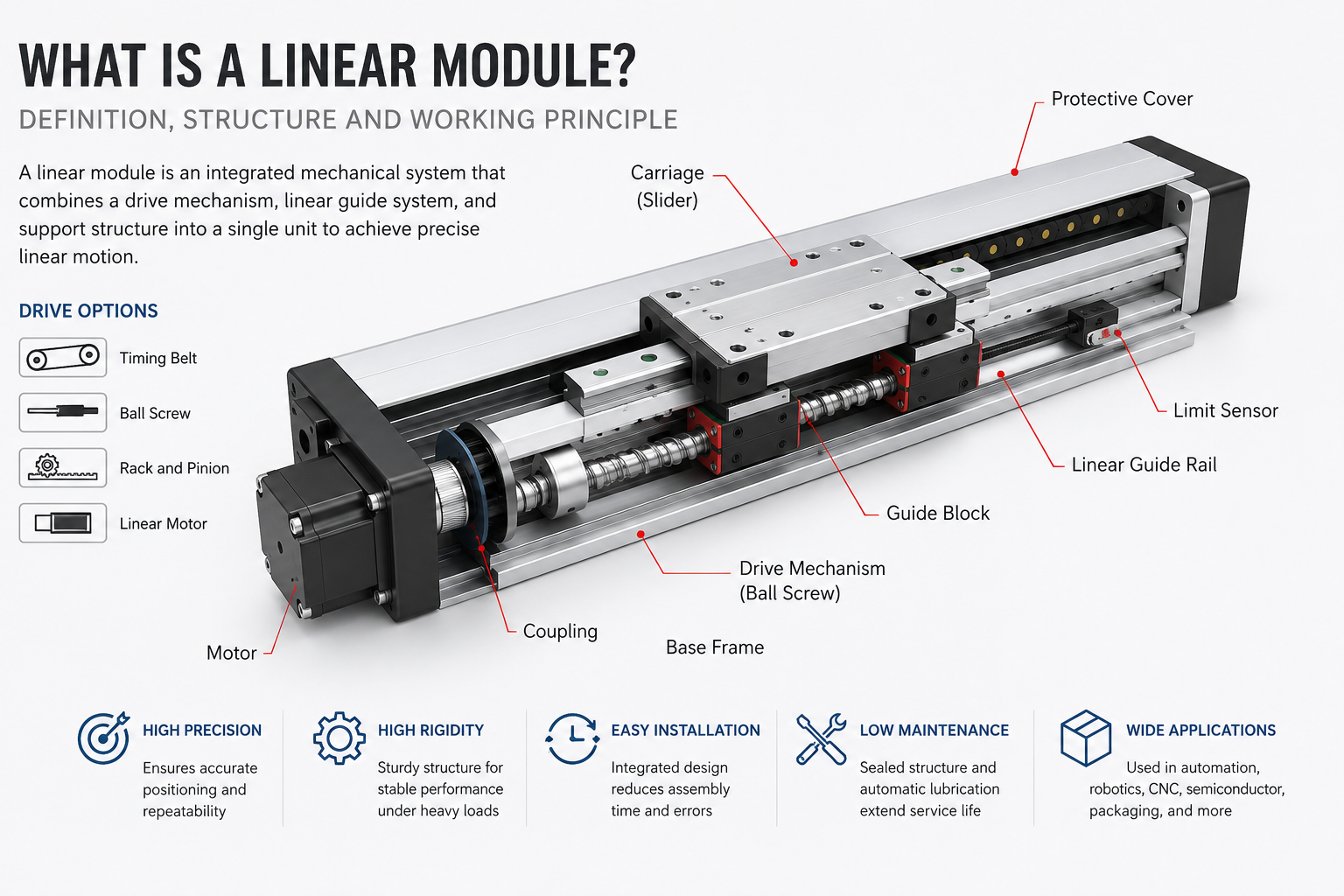

什么是线性模组
Полный линейный модуль состоит из двигателя, приводного механизма, линейных направляющих, каретки, датчиков и защитного корпуса, обеспечивая точное и повторяемое линейное движение для оборудования промышленной автоматизации.

В этом руководстве объясняется все, что новичкам и инженерам необходимо знать о линейных модулях, в том числе:

  • Определение

  • Базовая структура

  • Основные компоненты

  • Принципы работы

  • Типы линейных модулей

  • Преимущества

  • Приложения

  • Рекомендации по выбору

  • Часто задаваемые вопросы

Независимо от того, выбираете ли вы свою первую систему линейного перемещения или проектируете оборудование промышленной автоматизации, в этой статье представлен полный обзор.

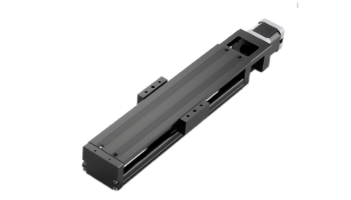

Что такое линейный модуль?

Линейный модуль — это интегрированная механическая система, предназначенная для обеспечения точного линейного движения. Он объединяет несколько компонентов передачи движения в единый узел, способный точно перемещать грузы вдоль одной оси.

В отличие от автономных линейных направляющих, которые обеспечивают только наведение, линейный модуль включает в себя как систему наведения, так и приводной механизм. Это позволяет контролировать позиционирование с помощью электродвигателей, пневматических приводов или других источников движения.

Стандартный линейный модуль обычно состоит из:

  • Алюминиевый профиль или стальная основа

  • Линейные направляющие

  • Направляющие блоки

  • Система привода

  • Каретка (ползунок)

  • Подшипники

  • Датчики ограничения

  • Защитные чехлы

  • Система смазки

В приводном механизме могут использоваться:

  • Ремень ГРМ

  • Шариковый винт

  • Реечный механизм

  • Линейный двигатель

В зависимости от требований приложения.

Почему линейные модули важны?

Для промышленной автоматизации необходимы системы управления движением, которые:

  • Высокая точность

  • Повторяемый

  • Надежный

  • Легко устанавливается

  • Простота в обслуживании

  • Компактный

Линейные модули объединяют множество механических элементов в один стандартизированный блок, что снижает сложность проектирования и повышает производительность машины.

По сравнению с созданием индивидуальной системы линейного перемещения из отдельных компонентов, интегрированные модули значительно сокращают:

  • Время сборки

  • Ошибки выравнивания

  • затраты на техническое обслуживание

  • Площадь, занимаемая машиной

  • Цикл разработки

Базовая структура линейного модуля

Хотя производители предлагают различные конструкции, большинство линейных модулей имеют одинаковую структурную архитектуру.

базовая рама

Основание обеспечивает жесткость и поддерживает все внутренние компоненты.

К распространенным материалам относятся:

  • Алюминиевый профиль

  • Алюминиевый сплав

  • Сталь

  • Нержавеющая сталь

Рама сохраняет соосность при динамических нагрузках.

Линейные направляющие

Линейные направляющие определяют траекторию движения.

Они обеспечивают плавное движение, оказывая при этом сопротивление:

  • Вертикальные нагрузки

  • Горизонтальные нагрузки

  • Моментные нагрузки

Прецизионные направляющие существенно влияют на точность позиционирования.

Направляющие блоки

Направляющие блоки перемещаются по рельсам с помощью шариковых или роликовых подшипников.

К их основным функциям относятся:

  • Поддержка загрузки

  • Навигация движения

  • Снижение трения

  • Стабильность положения

Система привода

Приводной механизм преобразует вращательное движение двигателя в линейное перемещение.

К распространенным системам привода относятся:

  • Ремни ГРМ

  • Шариковые винты

  • Реечный механизм

  • Линейные двигатели

Каждый тип привода обладает различными преимуществами в скорости, точности и грузоподъемности.

Мотор

Линейные модули могут использовать:

  • Сервомоторы

  • Шаговые двигатели

  • Бесщеточные двигатели постоянного тока

  • Линейные двигатели с прямым приводом

Двигатель определяет:

  • Скорость

  • Точность позиционирования

  • Ускорение

  • Возможность управления

Концевые опоры

Концевые опоры обеспечивают надёжную фиксацию трансмиссионной системы и поглощают эксплуатационные нагрузки.

В модулях с винтовым приводом опоры подшипников обеспечивают правильное положение винтов и минимизируют вибрацию.

Датчики

Концевые выключатели и датчики положения обеспечивают обратную связь по положению для автоматизированного управления.

Эти датчики улучшают:

  • Безопасность

  • Повторяемость

  • Автоматическое наведение на цель

  • Синхронизация движений

Основные компоненты линейного модуля

Компонент Функция
База Структурная поддержка
Линейная направляющая Навигация движения
Ползунок Перевозит полезную нагрузку
Система привода Создаёт линейное движение
Подшипники Снижение трения
Мотор Источник движения
Соединение Передаёт крутящий момент
Концевые опоры Сохраняйте выравнивание
Датчики Определение положения
Система смазки Снижение износа

Как работает линейный модуль?

Принцип работы прост:

  1. Двигатель вращается.

  2. Вращательное движение поступает в приводной механизм.

  3. Приводной механизм преобразует вращательное движение в линейное.

  4. Каретка перемещается вдоль прецизионных направляющих.

  5. Линейная направляющая обеспечивает стабильность.

  6. Датчики контролируют положение.

  7. Контроллер корректирует движение на основе обратной связи.

Точный механизм преобразования зависит от системы трансмиссии.

Ременная передача

Вращение двигателя приводит в движение шкив.

Шкив приводит в движение зубчатый ремень.

Ремень тянет каретку вдоль направляющих рельсов.

Характеристики:

  • Высокоскоростной

  • Длительное путешествие

  • Бюджетный

  • Умеренная точность

Шариковинтовой привод

Двигатель вращает винт.

Шариковая гайка перемещается вдоль винта.

Каретка движется вместе с гайкой.

Характеристики:

  • Высокая точность

  • Высокая жесткость

  • Отличная воспроизводимость

  • Подходит для тяжелых грузов

Реечный привод

Двигатель вращает шестерню.

Шестерня зацепляется с рейкой.

Вращательное движение преобразуется в линейное перемещение.

Характеристики:

  • Безлимитные поездки

  • Тяжелый груз

  • Высокоскоростной

Линейный моторный привод

Двигатель напрямую генерирует линейную силу.

Винты или ремни не требуются.

Характеристики:

  • Высочайшая точность

  • Отсутствие люфта

  • Очень высокое ускорение

  • Быстрый ответ

Типы линейных модулей

Линейный модуль ремня ГРМ

Наилучшим образом подходит для:

  • Высокоскоростной транспорт

  • Упаковка

  • Логистика

  • Системы захвата и перемещения

Преимущества:

  • Длинный ход

  • Быстрое движение

  • Более низкая стоимость

Линейный модуль шариковинтовой передачи

Подходит для:

  • Станки с ЧПУ

  • Системы контроля

  • Полупроводниковое оборудование

  • Точная сборка

Преимущества:

  • Высокая точность позиционирования

  • Отличная жесткость

  • Высокая грузоподъемность

Модуль реечной передачи

Идеально подходит для:

  • Портальные системы

  • Крупное автоматизированное оборудование

  • Дальние поездки

Преимущества:

  • Длительное путешествие

  • Высокая сила

  • Простота в обслуживании

Модуль линейного двигателя

Используется в:

  • производство полупроводников

  • Сборка электроники

  • Оптический осмотр

  • Медицинская автоматизация

Преимущества:

  • Сверхвысокая точность

  • Высокое ускорение

  • Низкие затраты на обслуживание

Общие технические характеристики

Типичные параметры при выборе линейного модуля включают:

Компонент Функция
Гладить Максимальное расстояние перемещения
Максимальная скорость Максимальная рабочая скорость
Повторяемость Последовательность позиций
Точность позиционирования Возможность абсолютного позиционирования
Максимальная нагрузка Грузоподъемность
Максимальное ускорение Динамическая производительность
Тип привода Ремень, винт, зубчатая рейка, линейный двигатель
Уровень защиты Пыле- и водостойкость
Ориентация при установке Горизонтальное, вертикальное, боковое крепление

Преимущества линейных модулей

Линейные модули обладают рядом важных преимуществ:

  • Компактная интегрированная конструкция

  • Простая установка

  • Высокая точность позиционирования

  • Отличная воспроизводимость

  • Высокая надежность

  • Длительный срок службы

  • Снижение инженерных затрат

  • Простота в обслуживании

  • Масштабируемые многоосевые конфигурации

  • Подходит для интеграции в системы автоматизации.

Типичные применения

Линейные модули широко используются в промышленной автоматизации.

К распространенным областям применения относятся:

  • Системы захвата и перемещения

  • Загрузка ЧПУ

  • Лазерная резка

  • Автоматы для выдачи лекарств

  • Визуальный осмотр

  • производство печатных плат

  • Упаковочное оборудование

  • Медицинские устройства

  • Обработка полупроводников

  • Автоматизированная сборка

  • Робототехника

  • Передача материалов

Отрасли, использующие линейные модули

К отраслям, получающим выгоду от использования линейных модулей, относятся:

  • Полупроводник

  • Электроника

  • Автомобильная промышленность

  • производство литиевых батарей

  • Медицинское оборудование

  • пищевая промышленность

  • Упаковка

  • Логистика

  • Аэрокосмическая отрасль

  • Фотовольтаика

  • Станки

  • Робототехника

Как выбрать линейный модуль

При выборе линейного модуля инженерам следует оценить следующее:

Необходимый ход

Определите общее пройденное расстояние.

Грузоподъемность

Учитывайте полезную нагрузку, оснастку и динамические нагрузки.

Скорость

Высокоскоростные приложения обычно предпочитаютмодули ремня ГРМ.

Точность

Для высокоточной позиционирования обычно требуются модули шариковинтовой передачи или линейного двигателя.

Среда установки

Оценивать:

  • Пыль

  • Температура

  • Влажность

  • Требования к чистым помещениям

Требования к техническому обслуживанию

Выбирайте конструкции с удобной системой смазки и легкодоступными точками для технического обслуживания.

Советы по техническому обслуживанию

Надлежащее техническое обслуживание продлевает срок службы.

Рекомендуемые методы включают:

  • Регулярно смазывайте направляющие рельсы.

  • Поддерживайте модуль в чистоте.

  • Проверьте ремни и винты на износ.

  • Периодически проверяйте крепежные элементы.

  • Проверьте выравнивание.

  • Незамедлительно заменяйте изношенные подшипники.

Часто задаваемые вопросы

В чём разница между линейной направляющей и линейным модулем?

Линейная направляющая обеспечивает только движение, в то время как линейный модуль сочетает в себе направляющую и приводную систему для достижения контролируемого линейного перемещения.

Какая система привода самая точная?

Системы с линейными двигателями, как правило, обеспечивают наивысшую точность позиционирования, за ними следуют системы с шариковыми винтами.

Какой тип привода лучше всего подходит для дальних поездок?

Для механизмов с большим ходом поршня обычно предпочтительны зубчатые ремни и реечные передачи.

Можно ли использовать линейные модули вертикально?

Да. Вертикальные установки распространены, но требуют надлежащего учета гравитационных нагрузок, тормозных механизмов и факторов безопасности.

Как долго служат линейные модули?

При правильной установке и регулярном техническом обслуживании промышленные линейные модули могут надежно работать в течение многих лет. Срок службы зависит от нагрузки, скорости, рабочего цикла и условий окружающей среды.

Заключение

Линейные модули являются важнейшими компонентами современных систем автоматизации, обеспечивая точное, повторяемое и эффективное линейное перемещение в широком спектре отраслей промышленности. Интегрируя направляющие, приводные механизмы, двигатели и опорные конструкции в компактную сборку, они упрощают конструкцию машин, одновременно повышая надежность и производительность.

Независимо от того, что для вашего приложения важнее — высокая скорость, большая грузоподъемность, большой ход или сверхвысокая точность, — понимание различных технологий привода и критериев выбора является первым шагом к выбору правильного решения для линейного перемещения.

По мере дальнейшего развития автоматизации линейные модули останутся основополагающим строительным блоком для интеллектуального производства, робототехники, полупроводникового оборудования, упаковочных машин и бесчисленного множества других промышленных систем.
