Линейные модулиявляются одной из наиболее широко используемых систем перемещения в современной промышленной автоматизации. От станков с ЧПУ и производства полупроводников до роботизированной сборки и оборудования для автоматического контроля — эти прецизионные устройства преобразуют вращательную или электромагнитную энергию в плавное, повторяемое линейное движение.

Понимание принципа работы линейного модуля помогает инженерам выбрать подходящий механизм передачи, оценить точность позиционирования, повысить надежность системы и оптимизировать производительность машины. Независимо от того, приводится ли модуль в движение шариковым винтом, зубчатым ремнем или линейным двигателем, каждая конструкция преследует одну и ту же инженерную цель: преобразование входной мощности в контролируемое линейное движение с высокой точностью.

В этом руководстве объясняется, как работают линейные модули с инженерной точки зрения, включая процесс передачи движения, механизмы привода, системы направляющих, принципы сервоуправления и различия между основными технологиями привода.

线性模组的工作原理解析

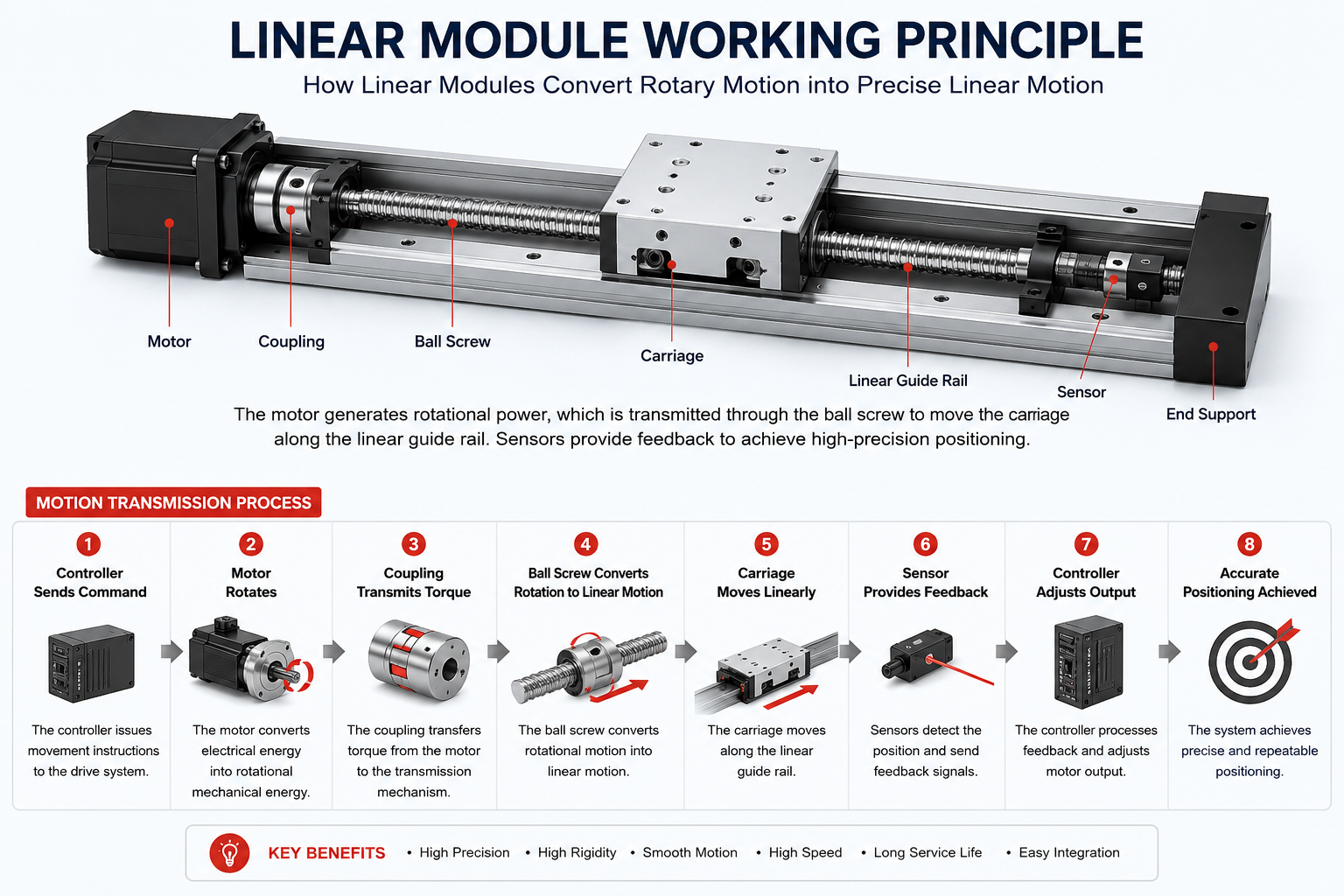

Иллюстрация принципа работы линейного модуля, показывающая, как серводвигатель передает мощность через муфту и шариковый винт для перемещения каретки по прецизионным линейным направляющим, а датчики обеспечивают обратную связь в реальном времени для точного позиционирования.

Каков принцип работы линейного модуля?

Принцип работы линейного модуля заключается в контролируемом преобразовании вращательной или электромагнитной энергии в точное линейное движение. Система объединяет источник привода, передаточный механизм, линейную направляющую, каретку, датчики и управляющую электронику в компактный узел, обеспечивающий точное перемещение вдоль фиксированной оси.

В отличие от традиционных механических направляющих, которые перемещаются вручную, линейный модуль автоматически выполняет запрограммированное позиционирование. Двигатель генерирует механическую энергию, которая передается через механизм передачи, такой как шариковый винт или ремень ГРМ. Каретка движется по прецизионным направляющим, сохраняя при этом жесткость и сводя к минимуму трение. Устройства обратной связи постоянно контролируют положение каретки, поэтому контроллер может корректировать любое отклонение в реальном времени.

Эта система движения с замкнутым контуром позволяет современному оборудованию автоматизации достигать высокой повторяемости, стабильной скорости и точного позиционирования при различных нагрузках.

Основные компоненты, участвующие в принципе работы

Хотя разные производители предлагают различные конструкции, почти каждый линейный модуль состоит из нескольких основных компонентов, которые работают вместе во время движения.

  • Серводвигатель или шаговый двигатель
  • Муфта двигателя
  • Механизм передачи
  • Линейная направляющая
  • Подшипниковая каретка
  • Предельные датчики и домашние датчики
  • Контроллер и драйвер движения
  • Защитный корпус

Каждый компонент вносит свой вклад в общую производительность движения. Удаление или снижение качества любого отдельного компонента напрямую влияет на точность позиционирования, вибрацию, жесткость и срок службы.

Процесс передачи движения

Линейный модуль следует последовательному процессу передачи движения. Каждое движение начинается с электрической энергии и заканчивается точным линейным перемещением каретки.

  1. Контроллер отправляет команды движения.
  2. Сервопривод или шаговый двигатель подает питание на двигатель.
  3. Двигатель генерирует вращательный момент.
  4. Муфта передает крутящий момент на механизм трансмиссии.
  5. Передаточный механизм преобразует вращение в линейное движение.
  6. Каретка перемещается по прецизионным направляющим рельсам.
  7. Датчики положения обеспечивают непрерывную обратную связь.
  8. Контроллер регулирует выходную мощность двигателя для точного позиционирования.

Весь этот процесс обычно занимает миллисекунды, что позволяет современным системам автоматизации выполнять тысячи циклов позиционирования каждый час.

Шаг 1: Двигатель генерирует механическую энергию

Двигатель служит основным источником питания линейного модуля. В большинстве промышленных систем используются либо серводвигатели, либо шаговые двигатели в зависимости от требований к производительности в конкретном применении.

Серводвигатели обеспечивают замкнутый контур управления с обратной связью от энкодера, что делает их идеальными для высокоскоростных и высокоточных приложений. Шаговые двигатели обычно выбирают для недорогих систем, где допустима умеренная точность позиционирования.

После включения двигатель начинает вращаться, становясь первоначальным источником энергии для всей системы линейного перемещения.

Преимущества сервомоторов

  • Высокая точность позиционирования
  • Обратная связь с замкнутым контуром
  • Высокая способность к ускорению
  • Стабильная высокоскоростная работа
  • Автоматическая коррекция ошибок

Преимущества шагового двигателя

  • Простое управление
  • Более низкая стоимость
  • Простая установка
  • Подходит для автоматизации легких нагрузок.
  • Надежная работа при умеренных нагрузках.

Шаг 2: Передача крутящего момента через муфту

Вал двигателя соединяется с механизмом передачи посредством гибкой или жесткой муфты. Несмотря на свои относительно небольшие размеры, муфта играет решающую роль в обеспечении точности передачи.

Правильно подобранная муфта компенсирует незначительные смещения валов, снижает вибрацию, поглощает ударные нагрузки и защищает подшипники от чрезмерного напряжения. Неправильный выбор муфты часто приводит к ошибкам позиционирования и преждевременному механическому износу.

В высокоточном автоматизированном оборудовании, как правило, используются муфты с нулевым люфтом для обеспечения максимальной точности позиционирования.

Шаг 3: Механизм передачи преобразует вращение в линейное движение.

Механизм передачи является ключевым элементом принципа работы линейного модуля. Его назначение — преобразование вращательного движения в прямолинейное, сохраняя при этом эффективность, жесткость и повторяемость.

Различные технологии трансмиссии оптимизированы для разных условий эксплуатации, поэтому выбор привода является одним из важнейших инженерных решений.

Принцип работы шарикового винта

Линейный модуль с шариковинтовой передачей преобразует вращательное движение в линейное с помощью прецизионно отшлифованного винтового вала и гайки с шариками, перемещающимися внутри. Стальные шарики перекатываются между винтом и гайкой, а не скользят, что значительно снижает трение и повышает эффективность передачи.

При вращении винта шариковая гайка перемещается вдоль оси. Поскольку каретка прикреплена к шариковой гайке, она плавно перемещается вдоль направляющих с исключительной точностью позиционирования.

Шариковинтовые системы широко используются в станках с ЧПУ, контрольно-измерительном оборудовании, производстве полупроводников, автоматизации лабораторных процессов и прецизионной сборке.

Преимущества шариковинтовой передачи

  • Высокая точность позиционирования
  • Отличная воспроизводимость
  • Высокая сила тяги
  • Минимальный люфт
  • Длительный срок службы

Основное ограничение — скорость. Длинные шариковые винты могут испытывать критические ограничения скорости и биение винта при высоких скоростях вращения.

Принцип работы зубчатого ремня

В линейном модуле с зубчатым ремнем используется зубчатый ремень, который зацепляется с приводным шкивом, соединенным с двигателем. При вращении шкива ремень непрерывно перемещается, перемещая каретку вдоль направляющих.

В отличие от шариковинтовых систем, в зубчатых ремнях вращение не преобразуется через резьбовое соединение. Вместо этого движение передается непосредственно через ремень, что позволяет достигать гораздо более высоких скоростей перемещения и большей длины хода.

Модули с зубчатыми ремнями обычно выбирают для упаковочного оборудования, логистических систем, роботов для захвата и перемещения грузов, линий обработки материалов и общей автоматизации производства.

Преимущества привода с зубчатым ремнем

  • Высокая скорость передвижения
  • Возможность длинного хода
  • Низкая подвижная масса
  • Бесшумная работа
  • Экономически выгодно для поездок на большие расстояния.

Компромисс заключается в более низкой точности позиционирования по сравнению с шариковинтовыми системами, поскольку ремень вызывает небольшую упругую деформацию под большими нагрузками.

Принцип работы линейного двигателя

Модуль линейного двигателя полностью исключает традиционные механические компоненты трансмиссии. Вместо вращения винта или шкива, электромагнитная сила напрямую приводит каретку в движение вдоль направляющих.

Статор содержит постоянные магниты, а подвижная катушка генерирует электромагнитную силу под управлением сервоусилителя. Поскольку между приводными компонентами отсутствует механический контакт, люфт и износ трансмиссии практически исключены.

Линейные двигатели обеспечивают выдающееся ускорение, чрезвычайно высокую точность позиционирования и превосходную динамическую характеристику, что делает их предпочтительным решением для производства полупроводников, прецизионного контроля, лазерной обработки и высокоскоростного производства электроники.

Преимущества линейного электропривода

  • Отсутствие механического люфта
  • Сверхвысокое ускорение
  • Отличная точность позиционирования
  • Минимальное техническое обслуживание
  • Выдающаяся динамическая реакция

Однако системы с линейными двигателями, как правило, требуют более высоких инвестиционных затрат и более совершенных технологий управления, чем модули с винтовым или ременным приводом.

Шаг 4: Система линейных направляющих обеспечивает точность перемещения.

В то время как механизм передачи создает движение, система линейных направляющих обеспечивает стабильность, точность и повторяемость этого движения. Прецизионные направляющие рельсы ограничивают движение каретки одной осью, предотвращая нежелательные боковые смещения, вращение или вибрацию.

В большинстве промышленных линейных модулей используются направляющие с шариками рециркуляции. Шариковые элементы значительно снижают трение, выдерживая при этом значительные нагрузки и обеспечивая равномерное движение на протяжении всего хода.

Качество направляющей системы напрямую влияет на повторяемость, жесткость, грузоподъемность, виброустойчивость и общую надежность машины.

Функции системы направляющих

  • Поддерживайте прямолинейное движение.
  • Поддержка внешних нагрузок
  • Снижение трения
  • Повысить жесткость
  • Повышение повторяемости позиционирования

Шаг 5: Сервоуправление обеспечивает точное позиционирование.

Одних лишь механических компонентов недостаточно для достижения точности современной автоматизации. Точность перемещения также зависит от передовых систем сервоуправления, которые непрерывно контролируют и регулируют положение каретки.

Система управления с обратной связью сравнивает заданное положение с фактической обратной связью энкодера. Если возникает какое-либо отклонение из-за изменения нагрузки, вибрации или инерции, контроллер немедленно корректирует выходную мощность двигателя для устранения ошибок позиционирования.

Этот непрерывный процесс коррекции позволяет линейным модулям поддерживать повторяемость на микронном уровне даже при резком ускорении и замедлении.

Полный цикл движения линейного модуля

Для лучшего понимания принципа работы линейного модуля полезно рассмотреть полный цикл движения от момента выдачи команды перемещения до достижения кареткой целевого положения. Хотя в разных приводных системах используются разные механизмы передачи, общая логика управления в значительной степени остается неизменной.

  1. Theконтроллер движенияполучает команду позиционирования от ПЛК, промышленного ПК, системы ЧПУ или контроллера робота.
  2. Контроллер вычисляет целевое положение, ускорение, замедление, скорость движения и направление перемещения.
  3. Сервопривод или драйвер шагового двигателя подает электрическое питание на двигатель.
  4. В зависимости от технологии привода двигатель создает вращающий момент или электромагнитную силу.
  5. Передаточный механизм преобразует движущую силу в линейное движение.
  6. Каретка перемещается вдоль прецизионных линейных направляющих.
  7. Энкодер непрерывно измеряет фактическое положение, скорость и направление движения.
  8. Контроллер сравнивает фактическое положение с целевым положением.
  9. При обнаружении какой-либо ошибки позиционирования сервосистема немедленно компенсирует отклонение.
  10. Как только каретка достигнет заданного положения, контроллер останавливает двигатель и при необходимости поддерживает его в нужном положении.

Этот замкнутый цикл может повторяться сотни или даже тысячи раз в час в автоматизированном производственном оборудовании, сохраняя при этом постоянную точность позиционирования.

Сравнение различных принципов работы линейных модульных приводов

Выбор правильного механизма передачи — одно из важнейших инженерных решений при проектировании системы автоматизации. Каждая технология привода предлагает различные преимущества с точки зрения точности, скорости, грузоподъемности, требований к техническому обслуживанию и общей стоимости.

Тип привода Принцип работы Основные преимущества Типичные применения
Шариковый винт Вращающийся винт приводит в движение гайку с шариком, обеспечивающую линейное перемещение. Высокая точность, высокая тяга, превосходная повторяемость. Станки с ЧПУ, оборудование для производства полупроводников, прецизионная сборка.
Ремень ГРМ Двигатель вращает шкив, который приводит в движение зубчатый ремень ГРМ. Высокая скорость, большой ход поршня, экономичность. Упаковка, логистика, системы комплектации и размещения.
Линейный двигатель Электромагнитная сила напрямую перемещает каретку без механической передачи. Сверхвысокая скорость, отсутствие люфта, исключительная точность. Производство электроники, лазерная обработка, обработка кремниевых пластин.

Универсально "лучшего" приводного механизма не существует. Оптимальный выбор зависит от требуемой точности позиционирования, расстояния перемещения, полезной нагрузки, рабочей скорости, условий окружающей среды и бюджета.

Факторы, влияющие на рабочие характеристики линейного модуля.

Хотя все линейные модули работают по схожим принципам, их фактическая производительность варьируется в зависимости от механической конструкции, качества изготовления, точности монтажа и условий эксплуатации.

Механизм передачи

Выбранный механизм передачи напрямую определяет точность позиционирования, максимальную скорость, тяговое усилие и срок службы. В системах с шариковыми винтами, как правило, приоритет отдается точности, в то время как в системах с зубчатым ремнем — скорости и большому ходу. Линейные двигатели превосходно зарекомендовали себя в условиях высокой динамики.

Прецизионная направляющая рельса

Прямолинейность и точность изготовления направляющих рельсов существенно влияют на повторяемость позиционирования. Высококачественные направляющие рельсы снижают трение, вибрацию и деформацию каретки под нагрузкой.

Выбор двигателя

Крутящий момент двигателя должен соответствовать движущейся нагрузке и требуемому ускорению. Двигатели недостаточной мощности могут пропускать шаги или не достигать запрограммированной скорости, в то время как двигатели избыточной мощности неоправданно увеличивают стоимость системы.

Параметры сервоуправления

Правильная настройка коэффициента усиления сервопривода, ускорения, замедления, ограничений скорости и фильтрации позволяет системе обеспечить плавное движение без колебаний или чрезмерной вибрации.

Точность установки

Неправильный монтаж приводит к ошибкам выравнивания, которые увеличивают трение и снижают точность позиционирования. Даже высококачественные линейные модули не могут достичь заявленных характеристик при неправильной установке.

Смазка и техническое обслуживание

Регулярная смазка сводит к минимуму износ между движущимися компонентами. Надлежащее техническое обслуживание продлевает срок службы, снижает уровень шума при работе и поддерживает точность позиционирования на протяжении миллионов рабочих циклов.

Преимущества понимания принципа работы линейного модуля

Глубокое понимание принципов работы линейных модулей позволяет инженерам проектировать более надежные системы автоматизации и более эффективно выбирать компоненты.

  • Выберите наиболее подходящий приводной механизм.
  • Повысить точность позиционирования оборудования.
  • Снизьте затраты на техническое обслуживание.
  • Повышение надежности оборудования.
  • Оптимизация эффективности производства.
  • Продлить срок службы.
  • Снизьте механическую вибрацию.
  • Улучшить стабильность движений.
  • Упростите поиск и устранение неисправностей.
  • Снижение общих эксплуатационных расходов.

Типичные промышленные применения

Линейные модули широко используются в современном производстве, поскольку обеспечивают точное, повторяемое и программируемое линейное перемещение.

Станки с ЧПУ

Линейные модули ШВПобеспечивают точное позиционирование обрабатывающих центров, сверлильных станков, фрезерного оборудования и автоматических устройств смены инструмента.

Производство полупроводников

Модули линейных двигателей обеспечивают сверхбыстрое ускорение и точность позиционирования на микронном уровне для обработки пластин, контроля качества микросхем и прецизионной сборки.

Упаковочное оборудование

Модули с зубчатыми ремнями обеспечивают быструю подачу продукции через процессы наполнения, маркировки, запечатывания и сортировки, поддерживая при этом стабильную скорость производства.

Электронная сборка

В линиях по производству компонентов для поверхностного монтажа используются высокоскоростные линейные модули для операций по установке и позиционированию компонентов с высокой точностью.

Автоматизированные системы контроля

Для обеспечения точного получения изображений и измерения размеров в инспекционном оборудовании с визуальным контролем требуется высокая повторяемость линейных перемещений.

Медицинское оборудование

В лабораторных приборах для автоматизации и диагностики используются компактные линейные модули для точной обработки образцов и автоматизированных процедур тестирования.

Часто задаваемые вопросы

В чём принцип работы линейного модуля?

Линейный модуль преобразует вращательное движение или электромагнитную силу в управляемое линейное перемещение посредством передаточного механизма, системы направляющих и контроллера движения.

Как работает линейный модуль с шариковинтовой передачей?

Двигатель вращает прецизионный винт. Шариковая гайка с рециркуляцией шариков перемещается вдоль винта, обеспечивая прямолинейное движение каретки с высокой точностью позиционирования.

Как работает линейный модуль с зубчатым ремнем?

Двигатель приводит в движение зубчатый шкив, который перемещает усиленный зубчатый ремень. Каретка закреплена на ремне и перемещается вдоль прецизионных направляющих.

Как работает модуль линейного двигателя?

Электромагнитная сила напрямую перемещает каретку без использования винтов или ремней, обеспечивая чрезвычайно быстрое ускорение и превосходную точность позиционирования.

Какой приводной механизм обеспечивает наивысшую точность?

В большинстве промышленных применений системы с шариковинтовой передачей обеспечивают исключительную точность позиционирования. Для сверхвысокой динамической точности линейные моторные системы, как правило, предлагают наилучшие общие характеристики.

Зачем нужны линейные направляющие?

Линейные направляющие поддерживают перемещающийся груз, уменьшают трение, обеспечивают прямолинейное движение и предотвращают нежелательные перемещения в других направлениях.

Могут ли линейные модули работать на высоких скоростях?

Да. Модули с зубчатым ремнем и модули линейных двигателей специально разработаны для высокоскоростных применений, в то время как модули с шариковинтовой передачей ориентированы на точность и осевую нагрузку.

Что определяет точность позиционирования?

Точность позиционирования зависит от механизма передачи, качества направляющих рельсов, разрешения энкодера, настройки сервопривода, точности установки и общей механической жесткости.

Требуют ли линейные модули регулярного технического обслуживания?

Да. Периодическая смазка, очистка, осмотр движущихся частей и правильная центровка помогают поддерживать точность и максимально продлевать срок службы.

Как выбрать подходящий линейный модуль?

Перед выбором линейного модуля следует учитывать длину хода, полезную нагрузку, точность позиционирования, скорость перемещения, условия эксплуатации, рабочий цикл и доступное пространство для установки.

Заключение

Принцип работы линейного модуля основан на эффективном преобразовании электрической энергии в управляемое линейное движение посредством скоординированной системы двигателей, механизмов передачи, направляющих и интеллектуального управления движением. Независимо от того, используется ли шариковый винт, зубчатый ремень или линейный двигатель, каждый линейный модуль разработан для обеспечения точного, повторяемого и надежного движения в целях промышленной автоматизации.

Понимание принципов работы этих систем позволяет инженерам выбирать наиболее подходящую технологию привода, повышать производительность оборудования, снижать требования к техническому обслуживанию и максимизировать эффективность производства. По мере дальнейшего развития автоматизации в обрабатывающей промышленности линейные модули останутся одним из важнейших элементов для точного управления движением.
