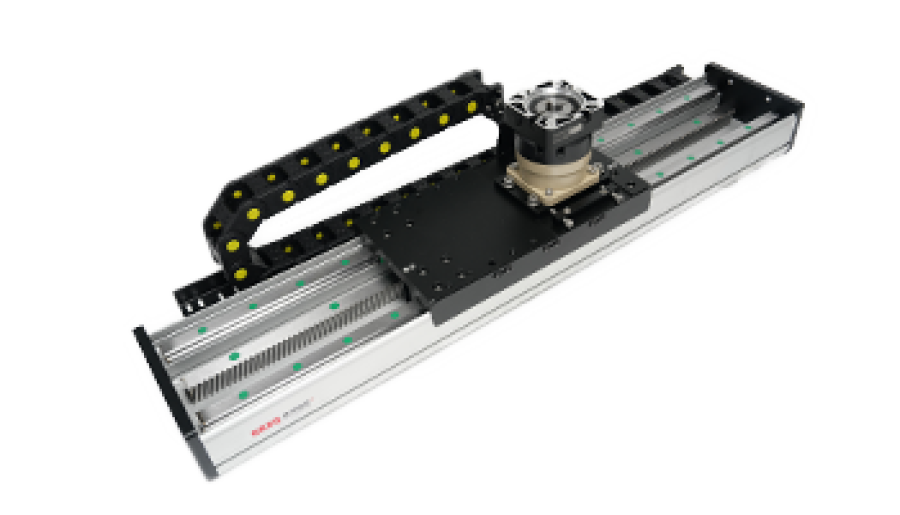

دقة تحديد موضع الوحدة الخطية: درجات الدقة وكيفية تحسينها

تعد دقة تحديد الموضع إحدى أهم المواصفات في الوحدة الخطية، ولكنها أيضًا واحدة من أسهل المواصفات التي يمكن إساءة فهمها. يمكن للوحدة أن تعود إلى نفس النقطة بشكل متسق للغاية ولا يزال يتم إزاحتها من الإحداثيات المطلوبة. يمكن أيضًا أن تكون دقيقة على مسافة قصيرة ولكنها تتراكم المزيد من الأخطاء على مدى ضربة طويلة.

لهذا السبب،دقة تحديد المواقع الوحدة الخطيةلا ينبغي الحكم من رقم واحد. يحتاج المهندسون إلى النظر في التكرار، أو خطأ الرصاص أو القياس، أو رد الفعل العكسي، أو الاستقامة، أو السلوك الحراري، أو الصلابة الهيكلية، وطريقة القياس المستخدمة لإنشاء المواصفات.

يشرح هذا الدليل كيفية قراءة بيانات دقة الحركة الخطية، ومن أين يأتي خطأ تحديد الموضع، وكيف يتم تفسير درجات الدقة بشكل شائع، وما يمكن فعله لتحسين النتيجة الحقيقية للآلة.

الدقة والتكرار ليسا نفس الشيء

دقة تحديد المواقعيصف مدى قرب موضع النقل الفعلي من الموضع المأمور.التكراريصف مدى قرب عودة الوحدة إلى نفس الموضع عند تكرار نفس الحركة.

تجيب هاتان القيمتان على أسئلة هندسية مختلفة.

مثال بسيط

لنفترض أن عربة أُمرت بالانتقال إلى مسافة 100.000 مم. يتوقف بشكل متكرر حوالي 100.030 ملم مع اختلاف بسيط جدًا.

قد يتمتع هذا المحور بقابلية تكرار جيدة لأنه يعود إلى نفس المكان تقريبًا في كل مرة، ولكن دقة تحديد موضعه المطلقة تكون أسوأ لأن الموضع الفعلي يتم إزاحته باستمرار من القيمة المطلوبة.

الوجبات الهندسية:قد تهتم الآلة التي تقوم بالتجميع المتكرر أكثر بالتكرار، في حين أن عملية القياس أو العملية القائمة على الإحداثيات قد تحتاج إلى دقة مطلقة لتحديد المواقع أيضًا.

لماذا لا يكفي رقم "دقيق" واحد؟

الكلمةدقةغالبًا ما يستخدم بشكل فضفاض في أوصاف المنتج. في المواصفات الهندسية، من الأفضل تحديد الخاصية الدقيقة التي يتم قياسها.

قد تظل الوحدة الخطية عالية الدقة لها حدود منفصلة لـ:

• دقة تحديد المواقع على السكتة الدماغية الكاملة
• التكرار من أحد الاتجاهين أو كليهما
• رد فعل عنيف أو خطأ عكسي
• الاستقامة في المستوى الأفقي
• الاستقامة في المستوى العمودي
• الخطأ الزاوي في الملعب والانحراف واللف
• التوازي بين النقل والمرجع المتصاعد

هذه القيم غير قابلة للتبديل. قد لا تزال الوحدة النمطية ذات القابلية التكرارية الممتازة ولكن الاستقامة الضعيفة غير مناسبة لعملية الفحص البصري. وبالمثل، قد لا توفر الوحدة ذات الدقة الهندسية الجيدة موضعًا مستقرًا إذا كان نظام القيادة يعاني من رد فعل عكسي مفرط.

ماذا تعني "درجة الدقة" في الوحدة الخطية؟

لا يوجد نظام عالمي للدقة يتقاسمه الجميعالشركة المصنعة للوحدة الخطية. قد يقوم أحد الموردين بتصنيف المنتجات على أنها قياسية ودقيقة وعالية الدقة، بينما قد يحدد مورد آخر الدرجات من خلال دقة اللولب أو دقة التوجيه أو أداء المحور المقاس.

ولهذا السبب، فإن اسم الدرجة نفسه أقل أهمية من بيانات الاختبار التي تكمن خلفه.

اسأل ما الذي يتحكم فيه الصف فعليًا

يجب أن توضح المواصفات المفيدة للدقة ما إذا كانت تشير إلى:

• دقة الرصاص من الكرة اللولبية
• دقة تصنيع الدليل الخطي
• دقة تحديد موضع المحور المجمع
• تكرار الوحدة الكاملة
• الدقة الهندسية لمسار النقل

وبالتالي يمكن لمنتجين يحملان علامة "درجة الدقة" أن يؤديا أداءً مختلفًا تمامًا إذا كانت تعريفات الدرجة تستند إلى قياسات مختلفة.

بيانات السكتة الدماغية الكاملة مهمة

بالنسبة للسفر الطويل، اسأل ما إذا كانت مواصفات الدقة تنطبق على الحد الكامل أم على طول مرجعي أقصر. تتراكم بعض مصادر الخطأ مع المسافة، لذلك لا يمكن افتراض أن القيمة التي يتم قياسها أكثر من 100 مم تمثل محورًا يبلغ 1500 مم تلقائيًا.

من أين يأتي خطأ تحديد المواقع

الخطأ الحقيقي في تحديد الموقع هو النتيجة المجمعة للعديد من التأثيرات الميكانيكية والحرارية والتحكمية. إحدى الطرق المفيدة للتفكير في المحور هي أنهميزانية الخطأ.

خطأ الكرة اللولبية: أكثر من رد فعل عنيف

وحدات الكرة اللولبيةتُستخدم على نطاق واسع لتحديد المواقع بدقة لأن ناقل الحركة المتداول يوفر صلابة عالية وحركة متكررة. ومع ذلك، يمكن للمسمار نفسه تقديم العديد من مكونات الخطأ المختلفة.

خطأ الرصاص

يحدد الرصاص اللولبي إلى أي مدى يجب أن يتحرك الجوز لثورة واحدة. تتسبب انحرافات التصنيع في اختلاف السفر الفعلي قليلاً عن القيمة النظرية.

على مدى ضربة طويلة، يمكن أن يؤدي ذلك إلى إنشاء منحنى خطأ يعتمد على الموضع. يقلل المسمار عالي الجودة من هذا الخطأ، بينما يمكن للمعايرة وتعويض البرامج تحسين أداء الموضع المطلق.

رد فعل عنيف والتحميل المسبق

يظهر رد الفعل العكسي كحركة ضائعة عندما ينعكس الاتجاه. يمكن أن تقلل الصواميل الكروية المحملة مسبقًا الخلوص المحوري، لكن التحميل المسبق العالي يزيد أيضًا من الاحتكاك والحرارة.

ولذلك فإن أفضل تحميل مسبق ليس مجرد أعلى قيمة متاحة. ويجب أن يكون مناسبًا للحمل والسرعة والسلوك الحراري للمحور.

خطأ في الدعم والمحاذاة

لا يمكن للمسمار الدقيق أن يعوض عن ضعف محاذاة الدعم. إذا لم تتم محاذاة دعامات المحامل الثابتة والعائمة بشكل صحيح، فقد ينحني المسمار أو يولد عزم دوران غير متساوٍ، مما قد يؤثر على استقرار الحياة وتحديد المواقع.

تعتمد دقة حزام التوقيت بشكل كبير على الحمل

يمكن أن يوفر حزام التوقيت حركة متكررة للغاية، خاصة في التطبيقات عالية السرعة ذات الشوط الطويل، ولكن الحزام مرن. يمكن أن يتغير موضعه الفعال مع التوتر والحمولة والتسارع.

تشمل العوامل المهمة ما يلي:

• صلابة الحزام
• التوتر الأولي
• طول السفر
• قطر البكرة
• كتلة متحركة
• التسارع والتباطؤ
• درجة حرارة
• ارتداء الحزام مع مرور الوقت

هذا لا يعني أن الوحدات التي تعمل بالحزام "غير دقيقة". وهذا يعني أن سلوك الخطأ الخاص بهم يختلف عن المحور المثبت بالبرغي ويجب أن يتطابق مع التطبيق.

تعمل وحدات المحرك الخطي على إزالة مصدر خطأ كبير واحد

لا يستخدم المحرك الخطي ذو الدفع المباشر برغيًا أو حزامًا أو حاملًا لتحويل الحركة الدورانية إلى حركة خطية، لذلك لا يوجد رد فعل عكسي لناقل الحركة الميكانيكي من تلك المكونات.

ومع ذلك، فإن المحور الكامل لا يزال يعتمد على:

• دقة التشفير الموضعي أو المقياس الخطي
• دقة التركيب لنظام التغذية المرتدة
• دليل الاستقامة
• الصلابة الهيكلية
• ضبط المؤازرة
• الثبات الحراري

يزيل محرك الأقراص المباشر العديد من مصادر الأخطاء الميكانيكية، ولكنه لا يلغي الحاجة إلى تصميم نظام دقيق.

يمكن أن يهيمن التمدد الحراري على التطبيقات عالية الدقة

بمجرد أن تصبح الدقة الميكانيكية ضيقة للغاية، يمكن أن تصبح درجة الحرارة واحدة من أكبر مصادر الخطأ المتبقية.

تتوسع المكونات المعدنية مع زيادة درجة الحرارة. وبالتالي يمكن لمحور الألمنيوم أو الفولاذ الطويل أن يتغير طوله بشكل قابل للقياس بين بدء تشغيل الآلة الباردة والتوازن الحراري.

من أين تأتي الحرارة

• خسائر السيارات
• احتكاك الكرة اللولبية
• دليل الاحتكاك
• خسائر علبة التروس
• عمليات التصنيع القريبة
• اختلاف درجة الحرارة المحيطة

لماذا يهم الاحماء

إذا تم إجراء المعايرة عندما يكون الجهاز باردًا ولكن الإنتاج يبدأ بعد ارتفاع درجة حرارة المحور بشكل كبير، فمن الممكن أن يتغير الموضع الحقيقي. للحصول على فحص دقيق ودعم التصنيع، يمكن أن يؤدي إجراء التسخين المحدد إلى تحسين الاتساق.

قاعدة عالية الدقة:بمجرد تقليل الأخطاء الميكانيكية، غالبًا ما يصبح التحكم الحراري ودرجة حرارة التشغيل القابلة للتكرار بنفس أهمية الدرجة الاسمية للوحدة.

كيف يغير تركيب الجودة دقة تحديد المواقع

لا يمكن للوحدة الخطية أن تؤدي إلا أداءً جيدًا مثل البنية الداعمة لها.

يمكن للقاعدة غير المسطحة أن تؤدي إلى تحريف الوحدة وتشويه مسار الدليل. في النظام ثنائي المحور، يمكن أن يؤدي ضعف التوازي إلى إجبار عربتين على قتال بعضهما البعض. يمكن لإطار الماكينة الضعيف أن ينحرف أثناء التسارع حتى عندما تكون الوحدة نفسها دقيقة.

بالنسبة للتركيبات عالية الدقة، تحقق مما يلي:

• تركيب سطح التسطيح
• استقامة الحافة المرجعية
• التوازي بين المحاور المقترنة
• تسلسل التثبيت وتشديد عزم الدوران
• دعم التباعد تحت وحدات طويلة
• الأدوات المتراكمة والصلابة الهيكلية

دقة التعليقات ليست مثل دقة تحديد المواقع

من المفاهيم الخاطئة الشائعة أن التشفير عالي الدقة يجعل المحور دقيقًا بشكل متساوٍ تلقائيًا.

تخبرك الدقة بأصغر زيادة يمكن أن يمثلها نظام الملاحظات. لا يزيل الخطأ الميكانيكي أو الانجراف الحراري أو رد الفعل العكسي أو الانحراف الهيكلي.

على سبيل المثال، قد تكون وحدة التحكم قادرة على التحكم بزيادات على مستوى الميكرومتر بينما يكون للمحور الميكانيكي خطأ مطلق أكبر بكثير خلال خطه الكامل.

تشفير المحرك مقابل ردود الفعل الخطية المباشرة

مع جهاز تشفير المحرك، تستنتج وحدة التحكم الوضع الخطي من دوران المحرك ونسبة النقل. قد لا يتم قياس الأخطاء بين المحرك والحامل - مثل خطأ الرصاص اللولبي، أو تمدد الحزام، أو رد الفعل العكسي - بشكل مباشر.

يمكن للمقياس الخطي المثبت بالقرب من الحامل قياس موضع المحور الفعلي بشكل مباشر أكثر. في الأنظمة كثيرة المتطلبات، يمكن أن يؤدي ذلك إلى تمكين التعويض عن بعض أخطاء النقل، على الرغم من أن تركيب الميزان والسلوك الحراري لا يزالان مهمين.

كيف يتم قياس دقة تحديد موضع الوحدة الخطية؟

تعتمد طرق القياس على الدقة والسكتة المطلوبة. تشمل أدوات القياس الشائعة مقاييس التداخل الليزرية والمقاييس الخطية المعايرة ومؤشرات الاتصال ومعدات قياس الإحداثيات.

يجب أن يحدد الاختبار المفيد ما يلي:

• مرجع القياس
• اتجاه السفر
• عدد وتباعد المواقف المستهدفة
• عدد التكرارات
• اتجاه النهج
• درجة حرارة الآلة
• الحمولة وحالة التشغيل

وبدون إجراء محدد، قد لا يكون من الممكن مقارنة رقمين "دقيقين" من موردين مختلفين بشكل مباشر.

المعايرة والتعويض: ما يمكنهم وما لا يمكنهم إصلاحه

تقيس المعايرة الفرق بين الوضع المأمور والوضع الفعلي. إذا كان الخطأ قابلاً للتكرار، فيمكن لنظام التحكم في كثير من الأحيان استخدام جدول التعويض لتقليل خطأ الموضع المتبقي.

المرشحين الجيدين للتعويض

• تكرار خطأ الرصاص المسمار
• خطأ مقياس ثابت
• خطأ موضعي هندسي متكرر
• السلوك الحراري المعروف في عملية خاضعة للرقابة

مشاكل التعويض لا يمكن حلها بشكل موثوق

• رخاوة ميكانيكية عشوائية
• تغيير رد الفعل
• توتر الحزام غير المستقر
• السحابات فضفاضة
• انحراف هيكلي متغير
• الانزلاق العصا المتعلق بالتلوث
• تباين درجات الحرارة غير المنضبط

يكون تصحيح البرامج أكثر فعالية عندما يكون النظام الميكانيكي الأساسي مستقرًا وقابلاً للتكرار.

كيفية تحسين دقة الوحدة الخطية في الممارسة العملية

1. تحديد متطلبات الدقة الصحيحة

دقة تحديد المواقع منفصلة، ​​والتكرار، والاستقامة والخطأ الزاوي. تجنب تحديد "أعلى دقة ممكنة" دون ربطها بالعملية.

2. اختر محرك الأقراص المناسب لميزانية الخطأ

تتميز البراغي الكروية وأحزمة التوقيت وأنظمة الجريدة المسننة والمحركات الخطية بسلوكيات خطأ مختلفة. حدد ناقل الحركة من الشوط والسرعة والحمل والدقة المطلوبة معًا.

3. تقليل رد الفعل العكسي عندما يكون الوضع ثنائي الاتجاه مهمًا

استخدم التحميل المسبق المناسب، أو مكونات النقل الدقيقة، أو حلول الدفع المباشر. إذا سمحت العملية بذلك، فإن الاقتراب من المواقف الحرجة من نفس الاتجاه يمكن أن يقلل أيضًا من التباين المرتبط بالانعكاس.

4. تحسين هيكل الآلة

قم بتقليل تراكب الأدوات، وزيادة صلابة الدعم وتأكد من أن سطح تركيب الوحدة لا يشوه المحور.

5. التحكم في درجة الحرارة

تحقيق الاستقرار في البيئة، والسماح للآلة بالإحماء وإبقاء مصادر الحرارة بعيدة عن المراجع الدقيقة حيثما أمكن ذلك.

6. استخدم ردود الفعل المناسبة

من أجل تحديد المواقع المطلقة، يمكن أن تقلل ردود الفعل الخطية المباشرة من الاعتماد على دقة الإرسال.

7. تحسين ضبط المؤازرة وملف الحركة

يمكن أن يؤدي التسارع العالي والتجاوز ووقت التثبيت غير الكافي إلى حدوث خطأ عملي أكبر في الموضع مما تقترحه المواصفات الميكانيكية.

8. معايرة الآلة المجمعة

يجب إجراء المعايرة بعد تثبيت الوحدة في هيكلها النهائي لأن قاعدة الماكينة والأدوات والبيئة الحرارية كلها تؤثر على النتيجة النهائية.

لماذا لا يزال بإمكان الوحدة عالية الدقة إنتاج آلة منخفضة الدقة

النقطة المركزية للأداة هي ما يهم العملية، وليس النقل بحد ذاته.

إذا كانت الوحدة عالية الدقة تحمل دعامة مرنة طويلة، فيمكن أن تنحرف الدعامة تحت الحمل. إذا تم تركيب الكاميرا بعيدًا عن حامل الكاميرا، فقد يصبح الخطأ الزاوي في الوحدة إزاحة خطية أكبر بكثير عند عدسة الكاميرا.

ولهذا السبب يجب تقييم الدقة على مستوى الآلة من خلال السلسلة الحركية الكاملة:

الأمر ← المحرك ← ناقل الحركة ← النقل ← لوحة التركيب ← الأدوات ← نقطة العملية

كل عنصر في تلك السلسلة يمكن أن يضيف خطأ.

ماذا تسأل المورد عن دقة تحديد المواقع؟

عند مقارنة الوحدات الخطية، اسأل عن تعريف القياس بدلاً من أصغر رقم في الكتالوج فقط.

• هل دقة تحديد موضع القيمة أم التكرار؟
• هل هو محدد على السكتة الدماغية الكاملة؟
• هل يتم إجراء الاختبار من اتجاه واحد أم من كلا الاتجاهين؟
• هل تتضمن القيمة رد فعل عنيف أو خطأ انعكاس؟
• ما هي الحمولة والسرعة التي تم استخدامها أثناء الاختبار؟
• ما هي ظروف درجة الحرارة المطبقة؟
• هل تعتمد القيمة على المحور الميكانيكي أم على نظام حلقة مغلقة مُعاير؟
• هل تم تحديد الاستقامة والميل والانعراج والالتفاف بشكل منفصل؟
• هل يمكن توفير بيانات المعايرة أو التعويض؟

اختر الدقة التي تحتاجها العملية فعليًا

أفضل وحدة خطية ليست بالضرورة الوحدة التي تحتوي على أصغر خطأ منشور. إنه الجهاز الذي يظل أداء تحديد المواقع مستقرًا في ظل ظروف الحمل الحقيقي والسكتة الدماغية والسرعة ودرجة الحرارة وتركيب الماكينة.

يقوم QRXQ بتقييم متطلبات تحديد موضع الوحدة الخطية من خلال فصل التكرار وخطأ الموضع المطلق والدقة الهندسية والسلوك الديناميكي. بالنسبة للتطبيقات عالية الدقة، قم بتوفير السكتة الدماغية المطلوبة والحمولة والسرعة والتسارع وطريقة التركيب ودقة الهدف ومرجع القياس حتى يمكن أخذ ميزانية الخطأ الكاملة في الاعتبار.
