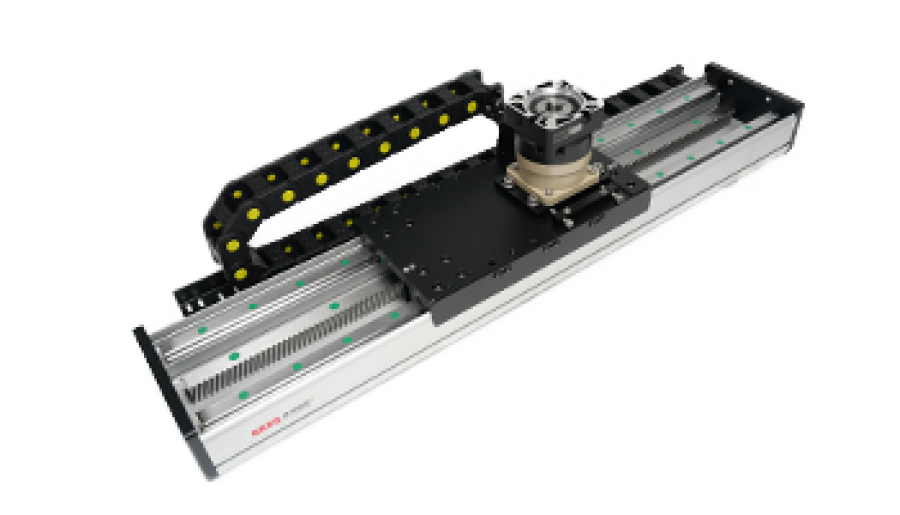

线性模组定位精度：精度等级与提升方法

“重复定位精度 ±0.01 mm”是不是就代表线性模组的定位误差一定在 ±0.01 mm 以内？不一定。

这是线性模组定位精度中最常见的误解之一。重复定位精度说明的是“多次回到同一个点是否稳定”，而定位精度关注的是“实际位置与指令位置到底差多少”。两者相关，但不是同一个指标。

真正做高精度设备时，还要同时看丝杆导程误差、背隙、导轨直线度、安装变形、温升、结构刚性、编码器反馈和控制参数。下面从这些误差源开始，把线性模组精度拆开来看。

先把四个容易混淆的指标分开

用一个例子理解精度和重复精度

假设控制器每次都让滑台移动到 100.000 mm，而实际测量结果一直稳定在 100.030 mm 附近。

这套系统的重复性可能很好，因为每次都回到几乎相同的位置；但它存在约 0.030 mm 的系统偏差，所以绝对定位精度并不等于重复定位精度。

实际选型时：重复装配、取放和点胶设备通常非常关注重复定位；测量、标定、精密加工辅助等应用还需要更关注绝对定位误差。

“高精度”三个字，本身不是完整规格

产品资料中经常使用“标准级、精密级、高精密级”等描述，但不同厂家对精度等级的定义不一定相同。

有的等级主要来自丝杆精度，有的来自导轨制造精度，还有的指整套模组装配完成后的实测定位表现。

因此，看线性模组精度等级时，不应该只比较等级名称，而应该确认它到底控制了哪些指标。

一个完整的精度规格可能包含

• 全行程定位精度
• 单向或双向重复定位精度
• 反向间隙或背隙
• 水平面直线度
• 垂直面直线度
• 俯仰、偏摆和滚转角误差
• 滑台面与安装基准的平行度

这些数据解决的是不同问题，不能互相代替。

为什么同样叫“精密级”，实际表现可能差很多？

因为精度等级可能定义在不同层级。

例如，一套模组使用高精度滚珠丝杆，并不代表整轴定位精度自动等于丝杆本身的等级。丝杆安装、导轨精度、轴承支撑、联轴器、底座刚性和控制系统都会继续叠加误差。

还要注意“精度对应的测量长度”

有些误差会随着行程增加而累积。因此，100 mm 范围内的定位数据不能直接当成 1000 mm 或 2000 mm 全行程的结果。

比较长行程模组时，应明确厂家给出的精度是全行程指标，还是某个单位长度内的误差。

把线性模组看成一个“误差预算”

最终定位误差通常来自多个环节叠加，而不是某一个零件单独决定。

滚珠丝杆模组的精度误差从哪里来？

丝杆导程误差

理论上，丝杆旋转一圈应该让螺母移动一个固定导程。但实际加工中，导程会存在微小偏差。

这种误差通常与位置有关，长行程时尤其需要关注。提高丝杆等级可以降低基础误差，也可以通过激光测量后建立补偿表进一步修正。

背隙与预压

运动方向反转时，如果丝杆螺母存在轴向间隙，就会产生空行程。

采用预压螺母可以降低背隙，但预压越大，摩擦、温升和驱动扭矩也可能越高，所以并不是预压越大越好。

轴承支撑和对中

高等级丝杆如果安装对中不好，同样无法发挥应有精度。固定端、支撑端和联轴器位置偏差会带来附加载荷、弯曲和扭矩波动，最终影响稳定性。

同步带模组为什么对负载和加速度更敏感？

同步带本身具有弹性，因此负载、张力、加速度和行程变化都可能影响实际位置。

影响同步带模组定位表现的常见因素包括：

• 同步带刚性
• 初始张力
• 有效行程
• 带轮直径
• 移动质量
• 加速度与减速度
• 环境温度
• 同步带长期磨损和张力变化

这并不代表同步带模组“不精密”，而是说明它的误差特性与丝杆不同。对于长行程、高速搬运和重复定位，同步带仍然可以是非常合适的方案。

直线电机没有丝杆，是不是就没有定位误差？

也不是。

直线电机取消了丝杆、同步带、齿轮等机械传动，因此不会产生这些传动件对应的机械背隙，但整套轴仍然受到以下因素影响：

• 光栅尺或编码器精度
• 反馈系统安装误差
• 导轨直线度
• 结构刚性
• 伺服控制参数
• 温度变化

所以，直驱可以减少一部分误差源，但不能让整个运动系统自动达到无限精度。

做到高精度以后，温度往往变成最大的误差源之一

金属会随温度变化产生热胀冷缩。对于短行程普通自动化设备，这种影响可能并不明显；但当行程变长、精度要求进入更高等级后，温度漂移就会变得非常重要。

线性模组哪里会发热？

• 伺服电机
• 滚珠丝杆摩擦
• 导轨摩擦
• 减速机
• 附近加工设备
• 车间环境温度变化

为什么高精度设备要暖机？

如果冷机状态下完成校准，设备运行一段时间后丝杆、底座和机架温度上升，坐标关系就可能发生变化。

因此，高精度检测和加工辅助设备往往需要建立固定的暖机流程，让机械结构进入相对稳定的热状态后再进行关键测量。

高精度系统的一个典型规律：机械误差越小，温度和结构稳定性的重要性越高。

安装面精度会直接影响最终定位表现

线性模组本身即使测得很准，安装到设备后仍然可能变差。

如果底座不平，锁紧螺丝后模组可能被扭曲；双轴并联如果平行度不好，两根模组会产生额外内力；机架刚性不足时，加速过程中整个结构都会发生变形。

高精度安装通常需要检查：

• 安装面平面度
• 基准边直线度
• 双轴平行度
• 紧固顺序和锁紧力矩
• 长行程模组底部支撑
• 工装悬臂长度与刚性

编码器分辨率高，不代表实际定位精度就高

这是另一个常见误区。

编码器分辨率描述反馈系统能够区分多小的位移增量，但它不能自动消除丝杆导程误差、同步带拉伸、背隙、结构变形和热漂移。

控制器可以发出非常小的指令增量，并不代表滑台在整个行程范围内真的具有同等级的绝对定位精度。

电机编码器和直线光栅尺有什么区别？

使用电机编码器时，控制器通常根据电机转角和传动比推算滑台位置。电机到滑台之间的丝杆误差、皮带弹性或背隙，并不一定被直接测量。

如果使用安装在滑台附近的直线光栅尺，系统可以更直接地测量实际位置，因此在高精度闭环系统中更有优势。

但光栅尺本身的安装精度、温度特性和机械基准同样需要控制。

线性模组定位精度是怎么测出来的？

不同精度等级会采用不同测量方式，常见工具包括激光干涉仪、高精度光栅尺、千分表和坐标测量设备等。

真正有参考价值的精度测试，还应该说明：

• 测量基准是什么
• 测试方向是单向还是双向
• 全行程设置多少个测量点
• 每个位置重复测量多少次
• 从哪个方向逼近测量点
• 测试时的温度状态
• 是否带实际负载

如果两家供应商采用完全不同的测试方法，那么两个看起来接近的“精度值”未必能够直接比较。

校准和误差补偿能解决什么？

校准的核心是测出“指令位置”和“实际位置”的差值。

如果这个误差具有稳定、可重复的规律，就可以建立位置补偿表，让控制系统在不同位置提前修正指令。

比较适合做补偿的误差

• 稳定的丝杆导程误差
• 可重复的光栅尺比例误差
• 规律性的几何位置误差
• 在稳定温度条件下可重复出现的热误差

软件补偿不适合解决的情况

• 机械连接松动
• 不断变化的背隙
• 同步带张力不稳定
• 结构受力后随机变形
• 润滑不足导致的爬行
• 粉尘污染造成的随机阻力
• 环境温度持续大幅波动

所以，补偿的前提不是“机械精度不用做好”，而是机械系统本身必须先足够稳定和可重复。

如何提升线性模组定位精度？

1. 先把需要的精度定义清楚

明确到底需要定位精度、重复定位精度、直线度还是角度精度，避免一句“我要最高精度”覆盖所有问题。

2. 根据误差预算选择传动方式

滚珠丝杆、同步带、齿轮齿条和直线电机具有不同的误差特性。选型时要把行程、速度、负载和精度放在一起判断。

3. 控制反向误差

对于双向频繁定位，可以采用合理预压、降低传动间隙或更适合的直驱方案。如果工艺允许，也可以让关键位置始终从同一方向逼近。

4. 提高机械结构刚性

缩短工装悬臂、增加底座支撑、提高安装面质量，避免“模组很准，但工具端在晃”。

5. 控制温度

建立稳定环境和固定暖机流程，减少热源对精密基准的影响。

6. 选择合适的反馈方式

绝对定位要求很高时，可以考虑更直接的线性位置反馈，降低对传动链推算位置的依赖。

7. 优化伺服参数和运动曲线

过大的加速度、超调和稳定时间不足，会让实际停靠位置比机械静态精度更差。

8. 在整机安装完成后再做最终校准

因为机架、工装、负载和温度都会改变最终结果，所以高精度设备最好在最终机械状态下完成精度检测和补偿。

为什么高精度模组装到设备上，整机还是不准？

因为工艺真正使用的是工具端位置，而不是滑台中心位置。

如果滑台上安装了一根很长的支架，即使滑台定位很准，支架在受力时也可能发生弯曲；如果相机离滑台很远，模组很小的角度误差也可能在镜头位置放大成更大的线性偏差。

因此，整机定位精度应该看完整链路：

控制指令 → 电机 → 传动机构 → 滑台 → 安装板 → 工装 → 实际工艺点

这条链路中的每一个环节都可能产生误差。

向供应商确认精度时，建议直接问这些问题

• 这个数值是定位精度还是重复定位精度？
• 是在全行程范围内测得的吗？
• 测试是单向还是双向？
• 是否包含反向误差或背隙？
• 测试时使用了多大的负载和速度？
• 测试温度条件是什么？
• 这个数据来自机械轴本身，还是经过补偿后的闭环系统？
• 直线度、俯仰、偏摆和滚转有没有单独数据？
• 是否可以提供校准或误差补偿数据？

精度不是越高越好，而是要刚好满足工艺

一套线性模组真正有价值的精度，不是目录里最小的那个数字，而是在实际负载、速度、温度和安装条件下，仍然能够稳定满足工艺要求。

联动瑞芯在评估线性模组定位需求时，会把重复定位、绝对定位误差、几何精度和动态稳定性分开分析。对于高精度应用，建议同时提供行程、负载、速度、加速度、安装方式、目标精度以及实际测量基准，这样才能建立完整的误差预算，而不是只比较一个“精度等级”。
