أالوحدة الخطيةواسطوانة كهربائيةكلاهما يستخدم على نطاق واسع لتوليد حركة خطية يمكن التحكم فيها في الأتمتة الصناعية. يمكن تشغيلها بواسطة محركات مؤازرة أو محركات متدرجة، ومتصلة بوحدات تحكم الحركة، ومدمجة في المعدات الآلية لتحديد المواقع، والرفع، والدفع، والضغط، والنقل، وعمليات التجميع.
على الرغم من أن كلا المنتجين ينتميان إلى فئة أوسع من المحركات الخطية، إلا أن بنياتهما ووظائفهما الأساسية مختلفة. تم تصميم الوحدة الخطية بشكل عام لتحريك عربة على طول نظام توجيه مكشوف أو مغلق. إنها مناسبة بشكل خاص لوضع الأحمال على مسار سفر محدد ولبناء محور واحد أومنصات الحركة متعددة المحاور.
تم تصميم الأسطوانة الكهربائية لتمديد وسحب قضيب أو مجموعة إخراج موجهة. إنه يركز على توليد قوة محورية يمكن التحكم فيها داخل هيكل مشغل أسطواني أو مستطيل مدمج. تُستخدم الأسطوانات الكهربائية بشكل شائع لتحل محل الأسطوانات الهوائية أو الهيدروليكية عند الحاجة إلى دقة تحديد موضع أعلى وحركة قابلة للبرمجة وتشغيل أنظف وتحكم أفضل في العملية.
يعتمد الاختيار الصحيح على أكثر من مجرد السكتة الدماغية والحمولة. يجب على المهندسين مقارنة دقة تحديد المواقع، والتكرار، والسرعة، والتسارع، والدفع، وقدرة التحميل الجانبي، ومقاومة اللحظة، واتجاه التركيب، ومستوى الحماية، والظروف البيئية، ودورة العمل، وعمر الخدمة، ومتطلبات التحكم، والتكلفة الإجمالية للنظام.

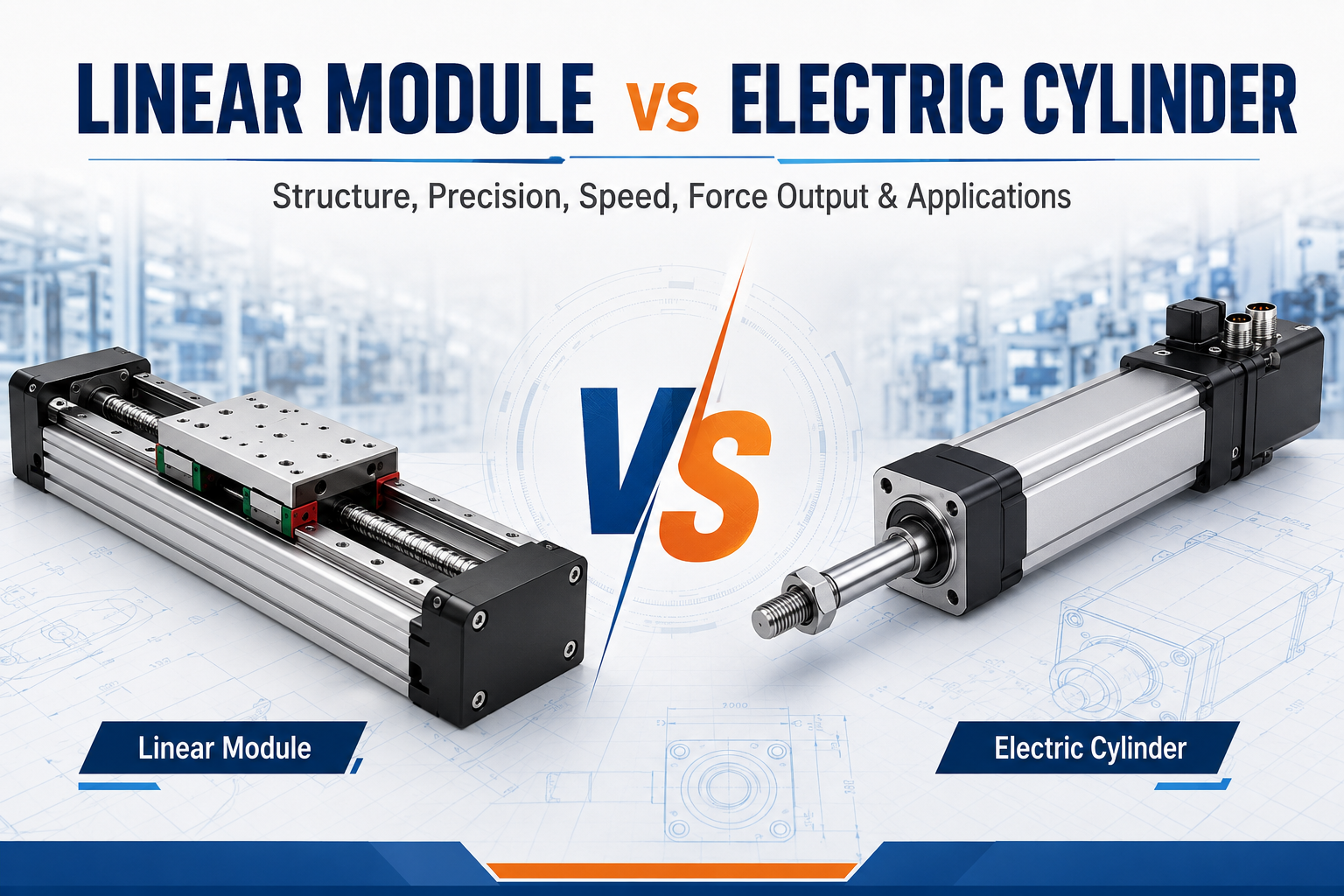

يقدم هذا الدليل تفصيلاًالوحدة الخطية مقابل الاسطوانة الكهربائيةالمقارنة لمساعدة مهندسي التشغيل الآلي، ومصنعي المعدات، ومتكاملي الأنظمة، وفرق الشراء على اختيار المحرك الخطي الأكثر ملاءمة.
ما هي الوحدة الخطية؟
أالوحدة الخطيةعبارة عن وحدة حركة خطية متكاملة تجمع بين القاعدة الهيكلية ونظام التوجيه والعربة المتحركة وآلية القيادة وواجهة المحرك وأجهزة الاستشعار الاختيارية في مجموعة كاملة.
قد يستخدم نظام القيادة المسمار الكروي، أو حزام التوقيت، أو الجريدة المسننة والترس، أو المحرك الخطي، أو المسمار الرصاصي، أو أي طريقة نقل أخرى. يتحرك الحامل على طول دليل خطي واحد أو أكثر أثناء دعم الحمولة الصافية أو الأدوات أو التركيبات أو المستشعر أو المستجيب النهائي للروبوت أو رأس المعالجة.
يتم عادةً تركيب المحرك في أحد طرفي الوحدة أو توصيله من خلال ترتيب محرك متوازي. يتم تحويل دوران المحرك إلى حركة خطية بواسطة آلية القيادة. تدعم الموجهات الخطية الحمل وتقاوم القوى التي قد تتسبب في دوران الحامل أو تحركه بعيدًا عن المسار المقصود.
الوحدات الخطيةتُستخدم عادةً كمحاور مستقلة أو يتم دمجها في أنظمة XY، وXZ، وXYZ، والجسر، والروبوت الديكارتي، وأنظمة التشغيل الآلي متعددة المحاور.
الخصائص الرئيسية للوحدات الخطية
- دليل متكامل وهيكل محرك الأقراص
- عربة متحركة لتركيب الحمولات والأدوات
- مناسبة للتركيب الأفقي والرأسي والمثبت على الجانب والمقلوب
- متوفر بخطوط قصيرة ومتوسطة وطويلة
- يدعم بناء نظام متعدد المحاور
- يمكن أن يوفر سرعة عالية أو دقة عالية حسب نوع محرك الأقراص
- يمكن أن تقاوم لحظات الحمولة من خلال نظام التوجيه
- مناسبة لتحديد المواقع من نقطة إلى نقطة وحركة المسار المستمر
ما هي الاسطوانة الكهربائية؟
اناسطوانة كهربائية، ويسمى أيضًا أاسطوانة كهربائية مؤازرةالمحرك الخطي الكهربائي، أو الأسطوانة الكهروميكانيكية، هو مشغل يحول دوران المحرك إلى تمديد وتراجع متحكم فيه للقضيب أو هيكل الإخراج الموجه.
تستخدم معظم الأسطوانات الكهربائية لولبًا كرويًا أو لولبًا دوارًا أو لولبًا رئيسيًا كآلية نقل داخلية. يقوم المحرك بتشغيل المسمار من خلال أداة التوصيل أو علبة التروس أو حزام التوقيت أو هيكل الدفع المباشر المتكامل. أثناء دوران المسمار، يتحرك الصامولة وقضيب الإخراج بشكل محوري.
تم تصميم الأسطوانات الكهربائية لأداء عمليات الدفع الخطي، والسحب، والرفع، والضغط، والتثبيت، والإدخال، والشد، وتحديد المواقع. إنها توفر بديلاً يتم التحكم فيه كهربائيًا للأسطوانات الهوائية والهيدروليكية.
تحتوي بعض الأسطوانات الكهربائية على مخرج قضيب بسيط وتتطلب أدلة خارجية عند وجود أحمال جانبية. يستخدم البعض الآخر قضبان توجيه مزدوجة أو قضبان توجيه خطية أو طاولات موجهة لتحسين دعم الحمل ومنع القضيب من الدوران.
الخصائص الرئيسية للاسطوانات الكهربائية
- نمط القضيب أو الإخراج الموجه
- قدرة عالية على القوة المحورية
- السكتة الدماغية القابلة للبرمجة والسرعة والتسارع والقوة
- مناسبة للضغط والرفع والتثبيت والإدخال
- هيكل المحرك المدمج
- يمكن أن تحل محل الأسطوانات الهوائية أو الهيدروليكية
- متوفر مع الفرامل وعلب التروس وأجهزة استشعار القوة وأجهزة التشفير
- غالبًا ما يكون متاحًا بمستويات حماية أعلى
الوحدة الخطية مقابل الأسطوانة الكهربائية: مقارنة سريعة
| عامل المقارنة | معامل خطي | اسطوانة كهربائية |
|---|---|---|
| الوظيفة الأساسية | تحديد موضع العربة ونقلها على طول المسار الإرشادي | توليد امتداد محوري أو تراجع أو دفع أو سحب يتم التحكم فيه |
| هيكل الإخراج | عربة متحركة أو طاولة منزلقة | قضيب الإخراج أو مجموعة القضبان الموجهة |
| نظام التوجيه | عادة متكاملة | قد تكون متكاملة أو قد تتطلب أدلة خارجية |
| مخرجات القوة | متوسطة إلى عالية، حسب نوع محرك الأقراص | مُحسّن بشكل عام للدفع المحوري العالي |
| سعة التحميل اللحظية | عادة ما يكون أفضل بسبب الأدلة الخطية المتكاملة | يقتصر على أنواع القضبان ما لم يتم استخدام هيكل موجه |
| سرعة | يمكن أن تكون عالية جدًا، خاصة مع الحزام أو المحرك الخطي | عادةً ما يكون متوسطًا، اعتمادًا على الرصاص اللولبي وقوة المحرك |
| طول الشوط | مناسبة للسكتات الدماغية المتوسطة والطويلة | تستخدم عادة للسكتات الدماغية القصيرة والمتوسطة |
| دقة تحديد المواقع | عالية مع أنظمة المحرك الخطي أو اللولبي الكروي | عالية مع أنظمة الكرة اللولبية أو اللولبية الدوارة |
| مستوى الحماية | التصميمات المفتوحة أو شبه المغلقة أو المغلقة بالكامل | غالبًا ما يكون من الأسهل إغلاقها ضد الغبار والرطوبة والملوثات |
| التكامل متعدد المحاور | مناسب تمامًا لأنظمة XY وXZ وXYZ والجسر | يستخدم بشكل أساسي كمحور دفع أو رفع فردي |
| التطبيقات النموذجية | النقل، وتحديد المواقع، والتوزيع، والتفتيش، والروبوتات | الضغط والتثبيت والرفع والإدخال واستبدال الأسطوانة |
الفرق الأساسي: حركة النقل مقابل حركة القضيب
الفرق الأكثر وضوحًا بين الوحدة الخطية والأسطوانة الكهربائية هو شكل الإخراج.
تقوم الوحدة الخطية بتحريك عربة النقل على طول الملف الشخصي أو القاعدة. يتم تثبيت الحمولة الصافية مباشرة على الحامل، ويدعم نظام التوجيه الحمولة طوال الشوط الكامل.
عادةً ما تقوم الأسطوانة الكهربائية بتمديد وسحب قضيب الإخراج. ينقل القضيب القوة المحورية إلى الحمل. في التصميمات البسيطة على شكل قضيب، لا ينبغي تعريض القضيب للقوة الشعاعية المفرطة أو لحظة الانحناء.
يؤثر هذا الاختلاف بشدة على اختيار التطبيق. تكون الوحدة الخطية أكثر ملاءمة بشكل عام عندما يجب أن ينتقل الحمل على طول مسار موجه أثناء حمل الأدوات أو المعدات. عادةً ما تكون الأسطوانة الكهربائية أفضل عندما تكون المهمة الرئيسية هي الدفع أو السحب أو الضغط أو الرفع أو التثبيت أو الإدخال على طول محور واحد.
الاختلافات الهيكلية
هيكل الوحدة الخطية
تحتوي الوحدة الخطية النموذجية على شكل هيكلي طويل أو قاعدة مُشكَّلة. يتم تثبيت واحد أو أكثر من قضبان التوجيه على طول المحور، وتتحرك عربة على كتل التوجيه.
يتم وضع آلية القيادة داخل الملف الشخصي أو بجانبه. في الوحدة اللولبية الكروية، يتم توصيل الحامل بصمولة كروية. في الوحدة النمطية المدفوعة بالحزام، يتم تثبيت العربة على حزام التوقيت. في وحدة المحرك الخطي، تقوم القوة الكهرومغناطيسية بتحريك العربة مباشرة.
تم تصميم هيكل الوحدة لدعم وزن الحمولة ومقاومة لحظات الانحدار والانحراف والتدحرج. يوفر الحامل عادةً فتحات ملولبة متعددة لتركيب الأدوات أو التركيبات أو أجهزة الاستشعار أو أي محور حركة آخر.
هيكل الاسطوانة الكهربائية
تحتوي الأسطوانة الكهربائية النموذجية على محرك، وناقل حركة لولبي، ودعم المحمل، وغطاء المحرك، وهيكل مضاد للدوران، وقضيب الإخراج، وواجهة التركيب الأمامية.
عندما يدور المحرك، يقوم المسمار الداخلي بتحريك مجموعة الصمولة والقضيب للأمام أو للخلف. يحمي غلاف المحرك المسمار ويدعم نظام المحمل.
الأسطوانات الكهربائية على شكل قضيب مدمجة، لكن قضيب الإخراج قد لا يوفر مقاومة كافية للأحمال الجانبية. تضيف الأسطوانات الكهربائية الموجهة قضبان توجيه متوازية أو هيكل طاولة لتحسين الاستقرار الجانبي وسعة اللحظة.
مقارنة آلية القيادة
تتوفر الوحدات الخطية بعدة طرق للقيادة، بينما تعتمد معظم الأسطوانات الكهربائية على ناقل الحركة اللولبي.
أنواع محركات الوحدات الخطية الشائعة
- محرك الكرة اللولبية
- محرك توقيت الحزام
- محرك الرف والترس
- محرك خطي
- محرك المسمار الرصاص
أنواع محركات الأسطوانات الكهربائية الشائعة
- محرك الكرة اللولبية
- محرك المسمار الأسطوانة
- محرك المسمار الرصاص
- محرك المسمار بمساعدة علبة التروس
- ناقل الحركة المتوازي بحزام التوقيت
توفر الأسطوانات الكهربائية اللولبية الكروية توازنًا جيدًا بين القوة والسرعة والكفاءة ودقة تحديد المواقع. توفر الأسطوانات الكهربائية اللولبية الأسطوانية كثافة قوة أعلى وعمرًا أطول في التطبيقات الصعبة، ولكنها عادةً ما تكون أكثر تكلفة.
يتيح النطاق الأوسع لتقنيات محرك الوحدة الخطية للمهندسين اختيار نظام مُحسّن للسرعة أو السكتة الدماغية أو الدقة أو التكلفة. تم تحسين الأسطوانات الكهربائية بشكل أكثر تحديدًا للقوة المحورية وحركة السحب والامتداد المدمجة.
مقارنة دقة تحديد المواقع
يمكن لكل من الوحدات الخطية والأسطوانات الكهربائية توفير تحديد المواقع بدقة عند استخدام البراغي الكروية، والمحامل المناسبة، والمحركات المؤازرة، وملاحظات التشفير.
تعتمد الدقة النهائية على دقة الرصاص اللولبي، ورد الفعل العكسي، والتحميل المسبق، والصلابة الهيكلية، ودقة تشفير المحرك، وأداء وحدة التحكم، والتمدد الحراري، وظروف التركيب، وتشوه الحمل.
دقة الوحدة الخطية
عادةً ما يتم اختيار الوحدات الخطية ذات اللولب الكروي لتحديد المواقع بدقة. يمكن أن تقلل الصواميل الكروية المحملة مسبقًا من رد الفعل العكسي المحوري، بينما تحافظ قضبان التوجيه المدمجة على محاذاة النقل.
يمكن لوحدات المحرك الخطي أن توفر أداءً ممتازًا لتحديد المواقع لأنها تزيل المسمار والوصلة والحزام ومكونات ناقل الحركة الميكانيكية الأخرى. تعتمد دقتها بقوة على التشفير الخطي ونظام التحكم.
توفر الوحدات الخطية المدفوعة بالحزام بشكل عام صلابة محورية أقل ودقة مطلقة أقل لتحديد المواقع، لكنها قد لا تزال توفر إمكانية تكرار كافية لعمليات التعبئة والتغليف والمناولة والنقل.
دقة الاسطوانة الكهربائية
يمكن للأسطوانات الكهربائية المؤازرة تحقيق تمديد وتراجع دقيقين لأن وحدة التحكم تتتبع موضع المحرك من خلال جهاز التشفير. تساعد دعامات التحميل المسبق للكرة اللولبية والمحامل الصلبة على تقليل الحركة المفقودة.
ومع ذلك، فإن قضيب الإخراج، وأقواس التثبيت، والأدوات المتصلة، وعلبة التروس، والحمل الخارجي يمكن أن يؤدي إلى انحراف أو خلوص. لا يضمن المشغل الدقيق إجراء عملية دقيقة ما لم يكن هيكل الماكينة بالكامل صلبًا أيضًا.
أيهما أكثر دقة؟
لا يعتبر أي من نوعي المنتج أكثر دقة تلقائيًا في كل تطبيق. قد توفر الوحدة الخطية ذات اللولب الكروي الدقيق والأسطوانة الكهربائية ذات اللولب الكروي الدقيق إمكانية تكرار مماثلة عند استخدام درجات لولبية ومحامل ومحركات وأنظمة تغذية راجعة مماثلة.
الفرق الأكثر أهمية هو كيفية توجيه الحمل. تتحكم الوحدة الخطية عادةً في موضع واتجاه العربة المتحركة. تتحكم الأسطوانة الكهربائية على شكل قضيب بشكل أساسي في الامتداد المحوري وقد تتطلب دليلاً خارجيًا للحفاظ على اتجاه الحمل.
التكرار والقرار
تصف التكرارية قدرة المشغل على العودة إلى نفس الوضع المتحكم به بشكل متكرر. تصف الدقة أصغر حركة يمكن لنظام التحكم أن يأمر بها أو يكتشفها.
توفر المحركات المؤازرة عمومًا تحكمًا أفضل في موضع الحلقة المغلقة مقارنة بأنظمة السائر ذات الحلقة المفتوحة. ومع ذلك، فإن دقة التشفير العالية لا تؤدي تلقائيًا إلى دقة ميكانيكية عالية.
يمكن أن يؤثر رد الفعل الميكانيكي العكسي، وتغير الرصاص اللولبي، وخلوص المحمل، ومرونة الحزام، وانحراف القضيب، وامتثال الاقتران، والتشوه الهيكلي، وتغيرات درجة الحرارة على الأداء النهائي.
بالنسبة لتطبيقات تحديد المواقع الصعبة، يجب على المهندسين التمييز بين دقة المحرك وتكرار المشغل ودقة تحديد الموقع المطلقة ودقة الماكينة الكاملة.
مقارنة السرعة
توفر الوحدات الخطية بشكل عام نطاق سرعة أوسع لأنها يمكن أن تستخدم تقنيات نقل مختلفة.
توقيتوحدات خطية الحزاممناسبة للحركة عالية السرعة والسكتة الدماغية الطويلة. يمكن لوحدات المحرك الخطي أن توفر تسارعًا أعلى واستجابة سريعة. توفر الوحدات اللولبية الكروية الدقة والدفع ولكنها قد تكون محدودة بالسرعة الحرجة للمسمار.
تستخدم الأسطوانات الكهربائية عادةً براغي كروية أو براغي أسطوانية، لذا فإن سرعتها القصوى تتأثر بالسلك اللولبي، وقطر اللولب، والسكتة الدماغية، وسرعة الدوران، وقدرة التحمل، وقوة المحرك، والظروف الحرارية.
بالنسبة للدفع أو الضغط أو التثبيت أو الرفع بضربة قصيرة، قد توفر الأسطوانة الكهربائية سرعة كافية. بالنسبة للسفر المتكرر عالي السرعة لمسافات طويلة، عادةً ما تكون وحدة المحرك الخطي أو الحزامية أكثر ملاءمة.
السرعة القصوى مقابل وقت الدورة
لا تمثل سرعة السير القصوى سوى جزء واحد من إنتاجية الماكينة. يعتمد وقت الدورة الفعلي أيضًا على التسارع والتباطؤ ووقت الاستقرار ووقت العملية والحمولة الصافية والسكتة الدماغية وملف الحركة.
يمكن للأسطوانة الكهربائية التي تقوم بضغطة ضغط قصيرة إكمال العملية بشكل أسرع من وحدة السفر الطويل، حتى لو كانت سرعتها القصوى المقدرة أقل. يجب أن تعتمد المقارنة الصحيحة على دورة الحركة الكاملة.
مقارنة التسارع
يمكن للوحدات الحركية الخطية والمدارة بالحزام أن تحقق تسارعًا عاليًا لأن أنظمتها المتحركة يمكن أن تكون خفيفة الوزن نسبيًا.
يجب أن تعمل الوحدات الخطية ذات اللولب الكروي والأسطوانات الكهربائية على تسريع دوار المحرك والمسمار والوصلة والحمل المتحرك. يزيد التسارع العالي من عزم الدوران المطلوب، وحمل المحمل، وضغط المسمار، وتوليد الحرارة.
قد تستخدم الأسطوانات الكهربائية المصممة للدفع العالي براغي أكبر، أو علب تروس، أو محركات قوية، مما قد يزيد من القصور الذاتي ويقلل الاستجابة الديناميكية.
عندما يكون التسارع السريع مطلوبًا، يجب على المهندسين حساب ذروة عزم دوران المحرك، وعزم دوران RMS، والقصور الذاتي المنعكس، والسرعة الحرجة للمسمار، والاهتزاز الهيكلي بدلاً من الاعتماد فقط على القيم القصوى للكتالوج.
مقارنة مخرجات القوة
يعد ناتج القوة أحد أهم الاختلافات في أالوحدة الخطية مقابل الاسطوانة الكهربائيةمقارنة.
يتم تحسين الأسطوانات الكهربائية عمومًا للقوة المحورية. يمكن لناقل الحركة اللولبي المدمج أن يولد قوة دفع وسحب عالية، خاصة عند دمجه مع علبة التروس أو المسمار اللولبي.
يمكن للوحدات الخطية أيضًا أن تولد قوة دفع كبيرة، خاصة الوحدات التي تعمل بالمسمار الكروي والحامل. ومع ذلك، تم تحسين العديد من الوحدات الخطية بشكل أساسي لتحديد المواقع والنقل بدلاً من الضغط بقوة عالية.
مزايا قوة الاسطوانة الكهربائية
- قوة محورية عالية داخل هيكل مدمج
- مناسبة للضغط والتثبيت والإدخال
- قوة قابلة للبرمجة والتحكم في الموقع
- يمكن الحفاظ على القوة الخاضعة للرقابة أثناء العملية
- متوفر مع خلايا التحميل أو ردود الفعل القسرية
- يمكن أن تحل محل الأسطوانات الهوائية أو الهيدروليكية
خصائص قوة الوحدة الخطية
- توفر الوحدات اللولبية الكروية دفعًا محوريًا قويًا
- تعتبر الوحدات التي يتم تشغيلها على الحامل مناسبة للحركة الثقيلة ذات الضربات الطويلة
- تعتبر الوحدات المدفوعة بالحزام أفضل للنقل من الضغط عالي القوة
- توفر وحدات المحرك الخطي استجابة سريعة ولكنها تتطلب إدارة حرارية
- يجب التحقق من قدرة القوة مع الدليل وصلابة الملف الشخصي
الحمولة والدفع مختلفان
تشير الحمولة إلى الكتلة التي تدعمها آلية النقل أو الإخراج المتحركة. يشير الدفع إلى القوة المحورية المطلوبة لتحريك الحمل أو تسريعه أو رفعه أو دفعه أو سحبه أو تثبيته أو الضغط عليه.
قد تدعم الوحدة الخطية حمولة كبيرة على حاملتها ولكنها توفر قوة معالجة معتدلة فقط. قد تولد الأسطوانة الكهربائية دفعًا محوريًا عاليًا بينما تدعم حملًا جانبيًا صغيرًا جدًا على قضيبها.
ولذلك ينبغي أن يشمل الاختيار كلا من حسابات الحمولة والقوة. لا ينبغي للمهندسين استخدام تصنيف الحمولة الصافية للوحدة كبديل لسعة الدفع، أو استخدام تصنيف الدفع للأسطوانة الكهربائية كبديل لسعة التحميل الجانبي.
الحمل الجانبي وسعة اللحظة
تتمتع الوحدات الخطية عادةً بميزة واضحة عندما ينتج الحمل المتحرك قوى أو لحظات جانبية.
تدعم قضبان التوجيه والعربة المدمجة الأحمال الشعاعية وتقاوم لحظات الانحراف والانعراج والتدحرج. تعتمد اللحظة المسموح بها على حجم السكة وعدد كتل التوجيه وتباعد الكتل وأبعاد النقل وصلابة الملف الشخصي وموضع التحميل.
تم تصميم الأسطوانة الكهربائية القياسية على شكل قضيب بشكل أساسي للقوة المحورية. يمكن أن يؤدي الحمل الجانبي المفرط إلى ثني القضيب، وتآكل الختم، وتلف المحمل، وزيادة الاحتكاك، وتقليل عمر الخدمة.
عند استخدام أسطوانة كهربائية لتحريك حمولة لا يتم توجيهها بشكل مستقل، يجب استخدام أسطوانة كهربائية موجهة أو نظام توجيه خطي خارجي.
استخدم الأدلة الخارجية مع أسطوانة كهربائية عندما:
- الحمل يخلق قوة جانبية كبيرة
- يتم إزاحة مركز التحميل من محور القضيب
- يجب أن يقاوم المشغل الدوران
- يجب أن تحافظ الأدوات على اتجاه دقيق
- يتضمن التطبيق منصة واسعة
- السكتة الدماغية طويلة والقضيب معرض للانحناء
مقارنة طول السكتة الدماغية
الوحدات الخطية متاحة لمجموعة واسعة من السكتات الدماغية. تعد وحدات المحركات الخطية المدفوعة بالحزام والحامل والمحرك مناسبة بشكل خاص للسفر الطويل.
تُستخدم عادةً الوحدات اللولبية الكروية للضربات القصيرة والمتوسطة، على الرغم من أنه يمكن تصميم الإصدارات طويلة الشوط بمسامير أكبر وهياكل دعم مناسبة.
تُستخدم الأسطوانات الكهربائية بشكل شائع للسكتات الدماغية القصيرة والمتوسطة. مع زيادة الشوط، يصبح طول القضيب، وطول المسمار، وخطر الانبعاج، وطول المبيت، والحد من السرعة، ومساحة التثبيت أكثر أهمية.
بالنسبة للنقل لمسافات طويلة، عادة ما تكون الوحدة الخطية أكثر عملية. بالنسبة للضغط أو التثبيت أو الرفع أو الإدخال لفترة قصيرة، غالبًا ما تكون الأسطوانة الكهربائية أكثر إحكاما.
مقارنة الصلابة
توفر الوحدة الخطية الصلابة من خلال ملفها الشخصي وقضبان التوجيه والنقل وآلية القيادة وهيكل التثبيت. توفر الوحدات اللولبية الكروية عادةً صلابة محورية جيدة، في حين أن الوحدات المدفوعة بالحزام تتمتع بتشوه أكثر مرونة.
توفر الأسطوانة الكهربائية صلابة محورية قوية عند استخدام اللولب الكروي أو اللولب الأسطواني مع دعم المحمل المناسب. ومع ذلك، قد ينحني قضيب الإخراج الطويل تحت الحمل الجانبي أو الضغط.
بالنسبة لعمليات الضغط والإدخال، يمكن أن توفر الصلابة المحورية للأسطوانة الكهربائية نقلًا ثابتًا للقوة. لحمل تركيبات كبيرة أو مقاومة لحظات الانقلاب، عادةً ما تكون الوحدة الخطية أو الأسطوانة الكهربائية الموجهة أكثر ملاءمة.
مقارنة التثبيت العمودي
يمكن استخدام كل من الوحدات الخطية والأسطوانات الكهربائية عموديًا، لكن تصميم الأمان يجب أن يأخذ في الاعتبار الجاذبية وفقدان الطاقة.
قد تتطلب الوحدة الخطية العمودية محرك فرامل، أو موازنة، أو زنبرك غاز، أو أسطوانة موازنة هوائية، أو جهاز ميكانيكي لمنع السقوط.
قد تتطلب الأسطوانة الكهربائية المستخدمة للرفع العمودي أيضًا فرامل أو آلية قفل ذاتي أو صامولة أمان أو قفل ميكانيكي أو جهاز حمل.
بشكل عام، لا تكون البراغي الكروية ذاتية القفل تمامًا. يمكن للحمل الرأسي أن يدفع المسمار للخلف عند إزالة عزم دوران المحرك. لا ينبغي للمهندسين أبدًا أن يفترضوا أن المشغل اللولبي الكروي سيحمل الحمولة المعلقة بأمان دون حماية إضافية.
مقارنة مستوى الحماية
غالبًا ما يكون مستوى الحماية ميزة مهمة للأسطوانات الكهربائية.
يتم وضع مكونات المسمار وناقل الحركة الداخلي للأسطوانة الكهربائية داخل الهيكل. يمكن استخدام الأختام وكاشطات القضبان والحشيات والأحذية الواقية والمواد المقاومة للتآكل لتحسين مقاومة الغبار والرطوبة والزيت والتلوث.
قد تحتوي الوحدات الخطية على هياكل مفتوحة أو شبه مغلقة أو مغلقة بالكامل. توفر الوحدات المفتوحة سهولة الوصول وتبديد الحرارة ولكنها توفر حماية بيئية محدودة. تستخدم الوحدات شبه المغلقة والمغلقة بالكامل ألواح التغطية، أو الأشرطة الفولاذية، أو أحزمة الختم، أو منفاخ الحماية.
يجب قبول تصنيف حماية الكتالوج فقط عندما يتم تضمين المشغل الكامل، واتصال المحرك، وواجهة الكابل، وتركيب المستشعر، والأختام المتحركة في التصنيف.
غالبًا ما تكون الأسطوانات الكهربائية مناسبة بشكل أفضل لما يلي:
- مناطق الإنتاج المتربة
- البيئات الرطبة أو المعرضة للرذاذ
- معدات المواد الغذائية والتغليف مع متطلبات التنظيف
- الآلات الخارجية أو شبه الخارجية
- التطبيقات التي تتطلب علب المحرك مختومة
غالبًا ما تكون الوحدات الخطية أكثر ملاءمة لما يلي:
- أتمتة داخلية نظيفة
- أنظمة التجميع الدقيقة
- معدات أشباه الموصلات والإلكترونيات
- الحركة الديكارتية متعددة المحاور
- التطبيقات التي تتطلب سهولة الوصول إلى النقل
غرف الأبحاث وتطبيقات الفراغ
يمكن تصميم كل من الوحدات الخطية والأسطوانات الكهربائية لاستخدامها في غرف الأبحاث، ولكن لا ينبغي اعتبار المنتجات الصناعية القياسية متوافقة تلقائيًا مع غرف الأبحاث.
قد تتطلب إصدارات الغرف النظيفة أختام منخفضة الجسيمات، ومواد تشحيم نظيفة، ومواد مقاومة للتآكل، واستخراج الفراغ، وأنظمة توجيه مغطاة، وإدارة خاصة للكابلات.
غالبًا ما تُستخدم وحدات المحركات الخطية في معدات أشباه الموصلات لأنها تمنع الاتصال اللولبي ويمكن أن توفر حركة دقيقة وعالية السرعة. ومع ذلك، فإن تشحيم الدليل، وحركة الكابل، والمكونات المغناطيسية لا تزال تتطلب تحكمًا دقيقًا.
يمكن أن توفر الأسطوانات الكهربائية هيكلًا مغلقًا، ولكن يجب تقييم أختام القضبان والتشحيم الداخلي وإزاحة الهواء أثناء التمديد والتراجع في ظروف غرف الأبحاث والفراغ.
مقارنة نظام التحكم
يمكن التحكم في كلا النوعين من المحركات باستخدام المحركات المؤازرة، والمحركات السائر، وأجهزة التحكم في الحركة، وأجهزة التحكم المنطقية القابلة للبرمجة، والشبكات الصناعية.
قد تؤدي الوحدة الخطية حركة من نقطة إلى نقطة، وحركة مسار مستمرة، واستيفاء منسق، وتروس إلكترونية، ومزامنة متعددة المحاور.
قد تقوم الأسطوانة الكهربائية بالتحكم في الموضع، والتحكم في السرعة، والتحكم في القوة، واستبدال الضغط، ومراقبة ملاءمة الضغط، ودورات الدفع والسحب القابلة للبرمجة.
وظائف التحكم في الوحدة الخطية النموذجية
- تحديد المواقع المطلق أو المتزايد
- نقل متعدد المواقف
- الاستيفاء XY أو XYZ
- السرعة والتسارع التنميط
- حركة الكاميرا الإلكترونية
- تزامن العملاقة
- مسارات المسح والتوزيع
وظائف التحكم في الأسطوانة الكهربائية النموذجية
- تمديد وتراجع قابل للبرمجة
- الضغط محدود القوة
- لقط يمكن التحكم فيه بالوضع
- ملفات تعريف السرعة متعددة المراحل
- قوة الضغط ومراقبة الموقف
- هبوط ناعم واتصال متحكم فيه
- حمل الحمل مع التحكم في الفرامل
التحكم في القوة ومراقبة العمليات
تعتبر الأسطوانات الكهربائية مناسبة بشكل خاص للعمليات التي تتطلب مراقبة القوة. يمكن للمحرك المؤازر تقدير القوة من عزم دوران المحرك، بينما يمكن لخلية التحميل توفير ردود فعل مباشرة للقوة.
وهذا يجعل الأسطوانات الكهربائية مفيدة للضغط، والتثبيت، والإدخال، والاختبار، والتشكيل، والتثبيت، والتحقق من التجميع.
يمكن تسجيل منحنى موضع القوة خلال كل دورة. يمكن لوحدة التحكم مقارنة النتائج الفعلية بالحدود المقبولة لتحديد الأجزاء المفقودة أو التجميع غير الصحيح أو المقاومة المفرطة أو عيوب العملية.
يمكن للوحدات الخطية أيضًا إجراء عمليات حساسة للقوة، ولكن عادة ما تكون هناك حاجة إلى مستشعر قوة إضافي وهيكل ميكانيكي مناسب. يركز تصميمهم الأساسي عادةً على تحديد موضع الحركة بدلاً من تطبيق القوة.
دورة العمل والتشغيل المستمر
تصف دورة العمل عدد مرات عمل المشغل ومدة تشغيله. إنه يؤثر على درجة حرارة المحرك، ودرجة حرارة المسمار، وعمر المحمل، وفاصل التشحيم، وتآكل علبة التروس، وحجم وحدة التحكم.
قد تعمل الوحدات الخطية المستخدمة في معدات النقل والفحص بشكل مستمر لفترات طويلة مع دورات حركة متكررة.
قد تواجه الأسطوانات الكهربائية التي تقوم بالضغط أو التثبيت فترات قصيرة من القوة العالية تليها فترات راحة. تتطلب بعض التطبيقات أن تحتفظ الأسطوانة بالقوة بشكل مستمر، مما قد يؤدي إلى توليد حرارة للمحرك والمسمار.
يجب اختيار المشغل وفقًا للحركة الكاملة وملف القوة بدلاً من قوة الذروة وحدها. يجب على المهندسين حساب الحمل الأقصى، ومتوسط الحمل، وعزم دوران محرك RMS، وتكرار السفر، ووقت الانتظار، والدورات السنوية المتوقعة.
مقارنة عمر الخدمة
يعتمد عمر الخدمة لكلا النوعين من المحركات على الحمل، والسرعة، والتسارع، ونوع المسمار، وسعة الدليل، والتشحيم، والتلوث، والمحاذاة، ودرجة حرارة التشغيل، ودورة العمل.
يمكن تقدير عمر الكرة اللولبية باستخدام تصنيفات الحمل الديناميكي، ولكن قد يتم تقليل عمر الخدمة الفعلي بسبب حمل الصدمات، أو عدم كفاية التشحيم، أو عدم المحاذاة، أو التلوث، أو التحميل المسبق المفرط، أو التشغيل بما يتجاوز السرعة الحرجة.
قد تتعرض الأسطوانات الكهربائية المستخدمة للضغط عالي القوة لأحمال لولبية ومحامل كبيرة. يمكن أن توفر تصميمات اللولب الأسطواني عمرًا أطول في ظل دورات التحميل الصعبة.
قد تتعرض الوحدات الخطية لتآكل كتلة التوجيه، أو إجهاد الحزام، أو تآكل المسمار، أو تشوه المظهر الجانبي، أو تلف المحمل، أو ارتخاء الحامل اعتمادًا على التصميم والتطبيق.
مقارنة الضوضاء والاهتزازات
تعتمد الضوضاء على نوع محرك الأقراص، والسرعة، وحالة المسمار، والتحكم في المحرك، وجودة المحمل، والتشحيم، ورنين الماكينة.
غالبًا ما تكون الوحدات الخطية المدفوعة بالحزام هادئة أثناء الحركة عالية السرعة. قد تولد الوحدات اللولبية الكروية ضوضاء من الكرات المعاد تدويرها ومحامل الدعم.
قد تنتج الأسطوانات الكهربائية ضوضاء لولبية وعلبة تروس ومحرك وقضيب الختم. يمكن لعلبة التروس زيادة مستوى الصوت، في حين أن تصميم الدفع المباشر قد يعمل بهدوء أكبر.
بالنسبة للتطبيقات الحساسة للضوضاء، يجب على المهندسين مقارنة ضوضاء التشغيل تحت الحمل والسرعة الفعليين بدلاً من الاعتماد فقط على القياسات غير المحملة.
مقارنة الصيانة
صيانة الوحدة الخطية
- قم بتشحيم البراغي الكروية والأدلة الخطية
- فحص شد الحزام وارتداءه
- تحقق من رخاوة النقل وتوجيه التحميل المسبق
- فحص الوصلات والبكرات والمحامل
- تنظيف الشرائط الواقية والأسطح المكشوفة
- تحقق من أجهزة الاستشعار وحاملات الكابلات
- مراقبة رد الفعل العكسي والضوضاء والاهتزاز ودرجة الحرارة
صيانة السلندر الكهربائي
- فحص سطح القضيب وأختام القضيب
- تحقق من تزييت المسمار
- فحص علبة التروس وحالة اقتران
- تحقق من دبابيس التثبيت والأقواس
- مراقبة رد الفعل المحوري وأداء الدفع
- فحص تشغيل الفرامل
- تحقق من معايرة مستشعر القوة
- مراقبة درجة حرارة المحرك والضوضاء غير الطبيعية
قد تتطلب الأسطوانات الكهربائية المغلقة بالكامل تنظيفًا أقل تكرارًا، ولكن قد يكون الوصول إلى المكونات الداخلية أكثر صعوبة. قد يكون من الأسهل فحص الوحدات الخطية بصريًا، خاصة عندما يكون الدليل ومكونات القيادة مكشوفة.
اختلافات التثبيت
عادةً ما يتم تركيب الوحدات الخطية على طول قاعدتها باستخدام البراغي أو المشابك أو أقواس الدعم. يجب أن يكون سطح التثبيت مسطحًا وصلبًا وقادرًا على دعم طول الوحدة بالكامل.
يمكن تركيب الأسطوانات الكهربائية من خلال الحواف الأمامية، أو الحواف الخلفية، أو مرتكزات الدوران، أو الأقواس المفصلية، أو الحوامل الجانبية، أو حوامل القدم. قد يسمح ترتيب التركيب الخاص بها بالتمحور المحدود في التطبيقات المشابهة للأسطوانات الهوائية.
ومع ذلك، يجب تركيب أسطوانة كهربائية بحيث يظل قضيب الإخراج محاذيًا للحمل. يمكن أن يؤدي عدم المحاذاة إلى إنشاء قوى جانبية، وثني القضيب، وتآكل الختم، وتلف المسمار.
تتطلب الوحدة الخطية أيضًا محاذاة صحيحة، لكن أدلةها المدمجة تحافظ على اتجاه الحامل بمجرد تركيب القاعدة بشكل صحيح.
مقارنة متطلبات المساحة
تشغل الوحدة الخطية مساحة على طول مسار السفر بالكامل لأن العربة تتحرك على قاعدة ثابتة. قد يمتد المحرك من أحد طرفي أو جانب الملف الشخصي.
تحتوي الأسطوانة الكهربائية على طول جسم منسحب بالإضافة إلى قضيب تمديد. في بعض التركيبات، قد يكون جسمها أكثر إحكاما من الوحدة الكاملة، لكن القضيب الممتد يتطلب مساحة خالية.
يمكن أن يكون الطول الإجمالي المثبت للأسطوانة الكهربائية أكبر بكثير من الشوط القابل للاستخدام، خاصة مع الأشواط الطويلة أو المحركات المضمنة.
يجب تقييم المساحة باستخدام أبعاد المشغل الكاملة، وموضع المحرك، ونصف قطر ثني الكابل، وأقواس التثبيت، وتصريح السلامة، والوصول إلى الصيانة.
مقارنة التكلفة
يعتمد فرق التكلفة على الحجم والسكتة الدماغية والقوة والدقة ومستوى الحماية والمحرك ونظام التحكم والملحقات.
قد توفر الوحدة الخطية القياسية المدفوعة بالحزام حلاً فعالاً من حيث التكلفة للنقل عالي السرعة. قد تكون الوحدة اللولبية الكروية عالية الدقة أو وحدة المحرك الخطي أكثر تكلفة.
يمكن أن تكون الأسطوانة الكهربائية ذات اللولب الكروي اقتصادية عند استبدال أسطوانة هوائية وتوفير موضع قابل للبرمجة. قد يكون سعر شراء الأسطوانة اللولبية عالية القوة مع استشعار القوة والحماية العالية سعر شراء أعلى بكثير.
يجب أن تشمل التكلفة الإجمالية أكثر من سعر المحرك.
قد تشمل التكلفة الإجمالية للملكية
- سعر شراء المحرك
- محرك سيرفو ومحرك
- وحدة تحكم الحركةأو PLC
- تصاعد بين قوسين وهيكل الجهاز
- نظام التوجيه الخارجي
- أجهزة الاستشعار وقياس القوة
- التثبيت والتشغيل
- التشحيم والصيانة
- استبدال الأحزمة أو البراغي أو المحامل أو الأختام أو القضبان
- استهلاك الطاقة
- توقف الإنتاج
- جودة المنتج ومخاطر الرفض
تطبيقات الوحدات الخطية النموذجية
- أنظمة الانتقاء والوضع
- تجميع المكونات الإلكترونية
- الاستغناء التلقائي
- فحص النظر
- معالجة الليزر
- آلات التعبئة والتغليف
- فرز ونقل المواد
- الروبوتات الكارتيزية
- أتمتة العملاقة
- التعامل مع أشباه الموصلات
- معدات تصنيع البطاريات
- أتمتة المختبرات
- معدات الطباعة ووضع العلامات
- التحميل والتفريغ لفترة طويلة
تطبيقات الاسطوانة الكهربائية النموذجية
- أنظمة الضغط المؤازرة
- تجميع مناسب للضغط
- تركيبات التثبيت وتحديد المواقع
- رفع عمودي
- التحكم في الصمامات والبوابات
- التثبيت والتشكيل
- إدخال المكون
- السيطرة على التوتر
- آليات الفتح والإغلاق
- معدات اختبار المواد
- ضغط التغليف
- تشغيل مسدس اللحام
- تجميع السيارات
- استبدال اسطوانة الهواء
متى يجب عليك اختيار الوحدة الخطية؟
- يجب أن ينتقل الحمل على طول المسار الموجه
- يتطلب التطبيق منصة متحركة أو عربة
- يخلق الحمل لحظات انحدار أو انحراف أو لفة
- يتطلب النظام ضربة متوسطة أو طويلة
- سرعة السفر العالية مهمة
- سيتم دمج المحور في نظام XY أو XZ أو XYZ أو نظام جسري
- يتضمن التطبيق الاستغناء أو المسح أو الفحص أو النقل
- يجب أن تحافظ الأدوات على اتجاه دقيق
- تتطلب الآلة نقاط تحديد المواقع المتعددة
- يجب أن يدعم المشغل وزن الحمولة طوال الشوط
متى يجب عليك اختيار اسطوانة كهربائية؟
- الشرط الرئيسي هو دفع أو سحب القوة
- يتضمن التطبيق الضغط أو التثبيت أو الإدخال أو الرفع
- يجب أن يحل المشغل محل أسطوانة هوائية أو هيدروليكية
- مطلوب قوة قابلة للبرمجة والتحكم في الموقع
- السكتة الدماغية قصيرة أو معتدلة
- يفضل أن يكون الإخراج مدمجًا على شكل قضيب
- تتطلب البيئة هيكل مشغل مغلق
- وتتطلب العملية مراقبة موقف القوة
- يجب أن يحافظ المشغل على قوة الاتصال الخاضعة للرقابة
- يتم محاذاة الحمل بشكل أساسي مع محور المحرك
أمثلة على اختيار التطبيق
نقل المنتج عالي السرعة
يجب أن يقوم خط التعبئة والتغليف بنقل المنتجات خفيفة الوزن عبر شوط طويل وبسرعة عالية. يتم تثبيت الحمولة على عربة ويجب أن تظل ثابتة أثناء التسارع. تعتبر الوحدة الخطية المدفوعة بالحزام أكثر ملاءمة بشكل عام.
مجموعة الضغط الملائمة الدقيقة
يجب أن تقوم محطة التجميع بإدخال محمل في السكن أثناء مراقبة القوة والموقع. عادةً ما تكون الأسطوانة الكهربائية المؤازرة المزودة بخلية تحميل هي الخيار الأفضل.
منصة فحص الرؤية
يجب أن تتحرك الكاميرا بين مواضع الفحص المتعددة مع الحفاظ على التوجيه الدقيق. تعتبر الوحدة اللولبية الكروية أو وحدة المحرك الخطي أكثر ملاءمة بشكل عام.
آلية الرفع العمودي
يجب رفع التركيب عموديًا وتثبيته في عدة أوضاع. قد يكون أي من المشغلين مناسبًا. تكون الوحدة الخطية أفضل عندما تخلق الوحدة لحظات مهمة، بينما قد تكون الأسطوانة الكهربائية أفضل عندما تكون قوة الرفع المحورية والتركيب المدمج هي المتطلبات الرئيسية.
محطة لقط
يجب أن تطبق التركيبات قوة تثبيت يتم التحكم فيها على أحد المكونات. عادةً ما تكون الأسطوانة الكهربائية أكثر ملاءمة لأنها يمكنها التحكم في الموضع والسرعة والقوة أثناء دورة التثبيت.
نظام التوزيع XYZ
يجب أن يتبع رأس التوزيع مسارًا مبرمجًا ثلاثي الأبعاد. تعد الوحدات الخطية هي الاختيار الطبيعي لأنه يمكن دمجها في أنظمة منسقة متعددة المحاور.
أخطاء الاختيار الشائعة
استخدام اسطوانة كهربائية لحمل الأحمال الجانبية الكبيرة
لا ينبغي استخدام الأسطوانة الكهربائية على شكل قضيب كدليل هيكلي إلا إذا كانت مصممة خصيصًا لسعة التحميل الجانبي. قد تكون الأدلة الخارجية ضرورية.
اختيار الوحدة الخطية فقط عن طريق الحمولة
سعة الحمولة لا تصف قوة العملية. تتطلب تطبيقات الضغط والإدراج حسابًا منفصلاً للقوة.
تجاهل الأحمال لحظة
قد تكون الحمولة ضمن حد الوزن المحدد ولكنها لا تزال تتجاوز درجة الميل أو الانعراج أو لحظة التدحرج المسموح بها.
بافتراض أن البراغي الكروية ذاتية القفل
يمكن للمشغلات اللولبية الكروية العمودية أن تتحرك للخلف تحت الحمل. قد تكون هناك حاجة إلى نظام الفرامل أو السلامة الميكانيكية.
مقارنة السرعة القصوى فقط
يعتمد وقت الدورة الفعلي على التسارع والتباطؤ والتسوية ومدة العملية والسكتة الدماغية والحمل.
تجاهل متطلبات الحماية
قد تفشل الوحدة الخطية المفتوحة قبل الأوان في البيئات المتربة أو الرطبة. قد يكون من الضروري وجود أسطوانة كهربائية محكمة الغلق أو وحدة مغلقة بالكامل.
استخدام عزم دوران المحرك لقياس القوة المباشرة
يمكن أن يتأثر تقدير عزم دوران المحرك بالاحتكاك ودرجة الحرارة وكفاءة علبة التروس والتسارع والخسائر الميكانيكية. قد تتطلب عمليات التحكم في القوة الحرجة خلية تحميل مخصصة.
مقارنة سعر الشراء فقط
يمكن أن تؤثر الأدلة الخارجية وهياكل التثبيت وأجهزة استشعار القوة ووقت التوقف عن العمل والصيانة وجودة المنتج بشكل كبير على التكلفة الإجمالية.
معلمات مهمة للتأكيد قبل الاختيار
- وظيفة الحركة:تحديد ما إذا كان التطبيق يحتاج إلى سفر النقل أو تمديد القضيب.
- السكتة الدماغية الفعالة:تأكيد سفر العمل المطلوب.
- الحمولة:قم بتضمين الأدوات والتركيبات والمنتجات والكابلات والملحقات.
- القوة المحورية:حساب قوى الدفع والسحب والرفع والتثبيت والمعالجة.
- الحمل الجانبي:تأكد من القوى الشعاعية المؤثرة على الحامل أو القضيب.
- تحميل لحظة:حساب الملعب، والانعراج، ولحظات لفة.
- سرعة:تحديد سرعات التشغيل العادية والحد الأقصى.
- تسريع:التأكد من متطلبات التسارع والتباطؤ والرعشة.
- دقة:يُميّز بين التكرار والدقة المطلقة والدقة.
- اتجاه التركيب:حدد التثبيت الأفقي أو الرأسي أو المثبت على الجانب أو المقلوب أو المائل.
- دورة العمل:قم بتأكيد عدد الدورات في الدقيقة وساعات التشغيل ومسافة السفر ووقت الانتظار.
- مستوى الحماية:تحديد الغبار والماء والزيت والرقائق والتنظيف والتعرض في الهواء الطلق.
- بيئة:تأكد من درجة الحرارة والرطوبة وغرف الأبحاث والفراغ والظروف الكيميائية.
- أمان:تشمل الفرامل، والأقفال الميكانيكية، والحماية من السقوط، ومفاتيح الحد، وتوقف الطوارئ.
- وضع التحكم:تحديد الموضع أو السرعة أو القوة أو عزم الدوران أو متطلبات الحركة المتزامنة.
- خدمة الحياة:تحديد الدورات المتوقعة وفترات الصيانة واستراتيجية الاستبدال.
- مساحة التثبيت:تحقق من طول المحرك وموضع المحرك وامتداد القضيب وخلوص الكابل.
- التكلفة الإجمالية:قارن بين النظام الكامل والتكلفة مدى الحياة.
الأسئلة المتداولة
هل الاسطوانة الكهربائية هي نوع من المحركات الخطية؟
نعم. الأسطوانة الكهربائية عبارة عن مشغل خطي كهروميكانيكي يحول دوران المحرك إلى تمديد وتراجع للقضيب يتم التحكم فيه.
هل يمكن للوحدة الخطية أن تحل محل الأسطوانة الكهربائية؟
يمكن أن تحل محل الأسطوانة الكهربائية في بعض تطبيقات تحديد المواقع أو الرفع، ولكنها قد لا تكون الخيار الأفضل للضغط أو التثبيت أو الإدخال عالي القوة.
هل يمكن للأسطوانة الكهربائية أن تحل محل الوحدة الخطية؟
يمكن أن تؤدي حركة محورية بسيطة، لكن الأسطوانة الكهربائية على شكل قضيب قد تتطلب أدلة خارجية عندما يجب أن يحافظ الحمل على الاتجاه أو يقاوم قوى العزم.
أي المحرك يوفر المزيد من القوة؟
يتم تحسين الأسطوانات الكهربائية بشكل عام من أجل قوة محورية أعلى، وخاصة الموديلات المدعومة بعلبة التروس والمسمار الأسطواني. يمكن أيضًا للوحدات الخطية ذات اللولب الكروي والحامل أن توفر قوة دفع عالية.
أي مشغل هو الأسرع؟
عادةً ما توفر وحدات المحرك الخطية والمدارة بالحزام سرعة سير وتسارع أعلى. عادةً ما يتم تحسين الأسطوانات الكهربائية للتحكم في الحركة المحورية بدلاً من السرعة القصوى للسكتة الدماغية الطويلة.
أي مشغل أكثر دقة؟
كلاهما يمكن أن يوفر دقة عالية عند استخدام اللوالب الكروية الدقيقة، والمحركات المؤازرة، والتغذية المرتدة المناسبة، والهياكل الصلبة. تعتمد النتيجة النهائية على تصميم النظام الكامل.
ما هو المحرك الأفضل للرفع العمودي؟
إما أن تكون مناسبة. غالبًا ما تكون الوحدة الخطية أفضل عندما يخلق الحمل لحظات أو يتطلب حركة نقل موجهة. غالبًا ما تكون الأسطوانة الكهربائية أفضل عندما تكون قوة الرفع المحورية والتركيب المدمج هي المتطلبات الرئيسية.
أي مشغل يتمتع بحماية بيئية أفضل؟
غالبًا ما توفر الأسطوانات الكهربائية إحكامًا أفضل لأن ناقل الحركة اللولبي الخاص بها يكون مغلقًا. يمكن أيضًا للوحدات الخطية المغلقة تمامًا أن توفر حماية جيدة عند تحديدها بشكل صحيح.
هل تتطلب الاسطوانة الكهربائية دليلا خطيا؟
قد لا يتطلب الحمل المحوري البسيط دليلاً خارجيًا. عادةً ما تتطلب الأحمال الجانبية أو الأحمال البعيدة عن المركز أو الأدوات الطويلة أو القوى اللحظية أسطوانة موجهة أو نظام توجيه خطي منفصل.
ما هو المحرك الأفضل للأتمتة متعددة المحاور؟
تعد الوحدات الخطية بشكل عام أفضل لأنظمة XY وXZ وXYZ والجسر لأن عرباتها وواجهات التثبيت الخاصة بها مصممة للتكامل متعدد المحاور.
خاتمة
الفرق الرئيسي فيالوحدة الخطية مقابل الاسطوانة الكهربائيةالمقارنة هي نوع الحركة والحمل الذي تم تصميم كل منتج للتعامل معه.
تقوم الوحدة الخطية بتحريك عربة موجهة على طول مسار محدد. إنها مناسبة لتحديد المواقع، والنقل، والفحص، والتوزيع، والروبوتات، والحركة طويلة الشوط، والأتمتة متعددة المحاور. يسمح نظام التوجيه المتكامل الخاص به بدعم وزن الحمولة ومقاومة الأحمال اللحظية.
تقوم الأسطوانة الكهربائية بتمديد وسحب قضيب أو مجموعة إخراج موجهة. إنها مناسبة لعمليات الدفع والسحب والضغط والتثبيت والرفع والإدخال والتحكم في القوة. إن هيكلها المغلق وقدرة القوة المحورية العالية تجعلها بديلاً فعالاً للأسطوانات الهوائية والهيدروليكية.
اختر وحدة خطية عندما يكون توجيه الحامل، والسفر الطويل، والسرعة العالية، والمقاومة اللحظية، والتكامل متعدد المحاور من الأولويات الرئيسية. اختر أسطوانة كهربائية عندما يكون الدفع المحوري، وحركة التراجع والامتداد المدمجة، والتحكم في القوة، والختم البيئي، واستبدال الأسطوانة أكثر أهمية.
يجب أن يعتمد الاختيار النهائي على السكتة الدماغية، والحمولة الصافية، والدفع، والحمل الجانبي، والحمل اللحظي، والسرعة، والتسارع، والدقة، ومستوى الحماية، ودورة العمل، واتجاه التركيب، وطريقة التحكم، والسلامة، وعمر الخدمة، وإجمالي تكلفة النظام.
من خلال تقييم هذه المتطلبات كنظام كامل، يمكن للمهندسين تجنب التحميل الزائد للمشغل، وثني القضيب، والقوة غير الكافية، وتحديد المواقع غير المستقر، والتآكل المبكر، وتكلفة المعدات غير الضرورية مع إنشاء حل أتمتة موثوق به وفعال.
