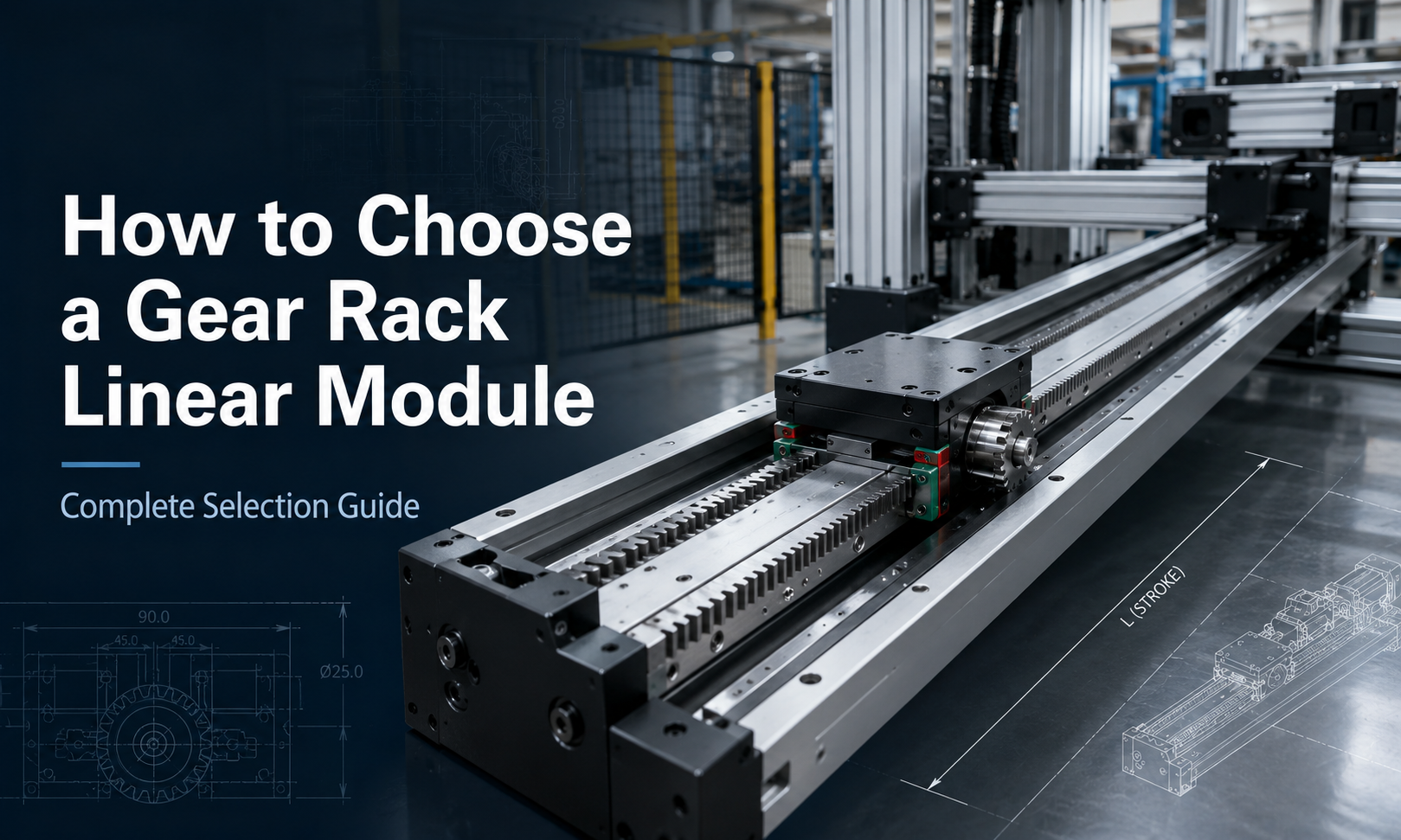

كيفية اختيار الوحدة الخطية لرف التروس: دليل الاختيار الكامل

رف والعتادالوحدة الخطيةيستخدم بشكل شائع في أنظمة التشغيل الآلي طويلة الشوط وعالية السرعة والحمل الثقيل. على عكس نظام اللولب الكروي، الذي يمكن تحديد طول سفره الأقصى عن طريق انحراف اللولب والسرعة الحرجة، يمكن تمديد محرك الجريدة المسننة والترس عن طريق توصيل أقسام حامل متعددة. وهذا يجعلها مناسبة لالروبوتات العملاقةورعاية الآلات، ومناولة المواد، والقطع بالليزر، واللحام، ومنصة التحميل، وأتمتة المستودعات.

ومع ذلك، فإن اختيار الوحدة الخطية لرف التروس يتطلب أكثر من مجرد التحقق من حمولتها الصافية الاسمية. يجب تقييم اتجاه الحمل، والسكتة الدماغية، والسرعة، والتسارع، ودقة تحديد المواقع، ووحدة الحامل، ونسبة التروس، وعزم دوران المحرك، واتجاه التثبيت والظروف البيئية معًا.

يشرح هذا الدليل كيفية اختيار الوحدة الخطية لرف التروس بشكل منهجي وكيفية تجنب أخطاء التحجيم الشائعة.

1. تحديد متطلبات التقديم

يجب أن تبدأ عملية الاختيار بوصف واضح للطلب. قبل مقارنة مواصفات المنتج، قم بجمع المعلومات التالية:

• نوع الآلة أو نظام التشغيل الآلي
• الحمولة المطلوبة
• إجمالي الكتلة المتحركة
• ضربة سفر فعالة
• السرعة الخطية القصوى
• التسارع والتباطؤ
• زمن الدورة المطلوبة
• دقة تحديد المواقع
• متطلبات التكرار
• توجيهات التركيب
• ساعات العمل المتوقعة
• الظروف البيئية
• المساحة المتاحة للمحرك وعلبة التروس

من المهم التمييز بين الحمولة والكتلة المتحركة الإجمالية. لا يجب أن يقوم المحرك بتسريع قطعة العمل فحسب، بل يجب أيضًا تسريع الحامل والأدوات والقابض والأقواس والكابلات وأي مكونات مثبتة على المنصة المتحركة.

يمكن التعبير عن الكتلة المتحركة الأساسية على النحو التالي:

إجمالي الكتلة المتحركة = الحمولة + الأدوات المثبتة على العربة + التركيبات + نظام الكابلات + المكونات المتحركة الأخرى

قد يؤدي استخدام الحمولة الصافية فقط في الحساب إلى محرك أو علبة تروس أو ترس صغير الحجم.

2. تحديد سعة التحميل المطلوبة

تتأثر سعة تحميل الوحدة الخطية لرف التروس بالدليل الخطي وأبعاد النقل وترتيب المحمل وقاعدة الألومنيوم أو الفولاذ وحجم الحامل واتجاه التثبيت.

تشمل أنواع التحميل الرئيسية ما يلي:

• الحمل العمودي يعمل مباشرة على النقل
• الحمل الأفقي أثناء التثبيت الجانبي
• القوة الدافعة المحورية على طول اتجاه الحركة
• لحظة الرمي الناتجة عن حمل الإزاحة
• لحظة الانعراج الناجمة عن الإزاحة الجانبية
• لحظة الدوران حول محور السفر
• الحمل الديناميكي الناتج عن التسارع والتباطؤ

الحمل الساكن

الحمل الثابت هو القوة المطبقة عندما تكون الوحدة ثابتة أو تتحرك بسرعة منخفضة ثابتة. للتركيب الأفقي، يكون الحمل الرأسي الرئيسي تقريبًا:

فثابت= م × ز

أين:

• فثابتهو الحمل الساكن بالنيوتن
• مهي الكتلة الكلية المدعومة بالكيلو جرام
• زهو تسارع الجاذبية، حوالي 9.81 م/ث²

قوة التسارع

القوة اللازمة لتسريع الكتلة المتحركة هي:

فلجنة التنسيق الإدارية= م × أ

أينأهو التسارع المطلوب بوحدة م/ث².

بالنسبة للمحور الأفقي، يمكن التعبير عن القوة الدافعة المقدرة على النحو التالي:

فيقود= م × أ + فاحتكاك+ فخارجي

بالنسبة للمحور الرأسي، يجب أيضًا تضمين الجاذبية:

فيقود= م × أ + م × ز + واحتكاك+ فخارجي

تتطلب محاور رف التروس العمودية عادةً محرك فرامل أو جهاز موازنة أو آلية ميكانيكية مضادة للسقوط.

تحميل لحظة

يؤدي تحميل الإزاحة إلى إنشاء لحظة على نظام النقل والتوجيه:

م = و × ل

أين:

• مهو الحمل لحظة
• فهي القوة المطبقة
• لهي المسافة من القوة إلى مركز النقل

قد تحتوي الوحدة على حمولة اسمية كافية ولكنها لا تزال غير مناسبة إذا كانت الأدوات ممتدة بعيدًا عن الحامل. قم دائمًا بمقارنة لحظات الانحدار والتثاؤب والتدحرج المحسوبة مع قيم اللحظة المسموح بها التي توفرها الشركة المصنعة.

3. تأكيد السكتة الدماغية المطلوبة

تعد السكتة الدماغية أحد الأسباب الرئيسية لاختيار مشغل الجريدة المسننة والترس. يمكن للأنظمة التي تعتمد على حامل أن تدعم السفر لمسافات طويلة من خلال ربط أقسام الحامل على طول قاعدة الوحدة.

يجب أن تشمل السكتة الدماغية الفعالة المطلوبة ما يلي:

• سفر العمل العادي
• نهج الأداة ومسافة الانسحاب
• تخليص التحميل والتفريغ
• الاستشعار وهامش التبديل الحد
• مسافة التباطؤ
• موقف الصيانة أو الخدمة

يمكن تقدير طول المحور الموصى به على النحو التالي:

إجمالي طول الوحدة = السكتة الدماغية الفعالة + طول النقل + خلوصات النهاية

بالنسبة للأنظمة طويلة السكتة الدماغية، قم أيضًا بتقييم:

• استقامة القاعدة على كامل الطول
• محاذاة الرف المشترك
• دليل دقة السكك الحديدية المشتركة
• دعم التباعد
• التمدد الحراري
• طول حامل الكابل
• حدود التثبيت والنقل

لا يعني السفر الطويل تلقائيًا طولًا غير محدود وغير مدعوم. يجب أن يوفر إطار الماكينة الداعمة الصلابة الكافية ودقة التثبيت.

4. حساب السرعة والتسارع وزمن الدورة

لا ينبغي تحديد السرعة القصوى بشكل مستقل عن التسارع وزمن الدورة. قد تتمتع الآلة بسرعة اسمية عالية ولكنها لا تزال تفشل في تحقيق وقت الدورة المطلوب إذا كان التسارع منخفضًا جدًا أو كانت مسافة السفر قصيرة.

بالنسبة لملف الحركة المثلثية، حيث يتسارع المحور ثم يتباطأ على الفور، تكون سرعة الذروة هي:

ضدقمة= √(أ × ق)

أين:

• ضدقمةهي سرعة الذروة
• أهو التسارع
• سهي مسافة السفر

بالنسبة لملف الحركة شبه المنحرف، يمكن تقدير إجمالي وقت السفر على النحو التالي:

رالمجموع= رلجنة التنسيق الإدارية+ رثابت+ رديسمبر

يجب أن يتضمن وقت الدورة الكاملة أيضًا ما يلي:

• وقت الحركة
• وقت تشغيل الأداة
• وقت الإمساك أو الإمساك
• وقت تأكيد المستشعر
• تأخير وحدة التحكم
• وقت التحميل والتفريغ

لا تقم باختيار المحرك بناءً على السرعة القصوى فقط. يجب أن يوفر المحرك أيضًا ذروة عزم دوران كافية أثناء التسارع وعزم دوران مستمر كافٍ للتشغيل المتكرر.

5. حدد وحدة الحامل

تصف وحدة الرف حجم أسنان التروس. توفر وحدة الحامل الأكبر عمومًا أسنانًا أكبر وقوة أسنان أعلى وقوة عرضية أكبر مسموح بها. ومع ذلك، فإنه يزيد أيضًا من حجم الترس الصغير وأبعاد ناقل الحركة ودقة تحديد الموقع المحتملة لكل ثورة محرك.

العلاقة بين الوحدة وقطر الملعب وعدد أسنان الترس هي:

د = م × ض

أين:

• دهو قطر الملعب الجناح
• مهي وحدة الرف
• ضهو عدد أسنان الترس

السفر الخطي الناتج عن ثورة ترس واحد هو تقريبًا:

ل = π × د = π × م × ض

يتم أخذ وحدة أكبر في الاعتبار بشكل عام عندما يتطلب النظام ما يلي:

• قوة دافعة أعلى
• حمولة ثقيلة
• تسارع عالي
• عملية البدء والتوقف المتكررة
• مقاومة عالية لأحمال الصدمات
• عمر خدمة صناعي طويل

قد تكون الوحدة الأصغر مناسبة للأحمال الخفيفة والأنظمة والتطبيقات المدمجة التي تتطلب دقة نقل أفضل.

يجب التأكد من وحدة الحامل النهائية باستخدام القوة العرضية المسموح بها من قبل الشركة المصنعة، وضغط ملامسة الأسنان، وطريقة التشحيم، ودورة العمل المتوقعة.

6. اختر قطر الترس الصغير

يؤثر قطر الترس بشكل مباشر على السرعة الخطية وقوة الخرج ودقة تحديد المواقع.

ينتج الترس الأكبر حركة خطية أكبر لكل دورة ويمكن أن يزيد من سرعة المحور القصوى. ومع ذلك، بالنسبة لنفس عزم الدوران الناتج، فإن نصف قطر المسافة الأكبر يقلل من القوة العرضية المتاحة.

العلاقة بين عزم الدوران الناتج والقوة الدافعة الخطية هي:

و = تي / ص

أين:

• فهي القوة الدافعة عرضية
• تهو عزم الدوران الناتج
• صهو نصف قطر الملعب الجناح

يوفر الترس الأصغر قوة دافعة أكبر لنفس عزم الدوران ويحسن الدقة الخطية، ولكنه قد يحد من السرعة القصوى ويزيد من دورات المحرك.

قد يكون للجنائن ذات الأسنان القليلة جدًا أيضًا ارتباط غير مناسب للأسنان أو زيادة في التآكل. يجب أن يتطابق الترس المختار مع مواصفات الحامل والحد الأدنى لمتطلبات عدد الأسنان التي حددتها الشركة المصنعة.

7. حدد نسبة التروس

عادة ما يتم تركيب علبة التروس بين محرك سيرفو وترس. تؤثر نسبة التروس على عزم الدوران الناتج وسرعة المحور والقصور الذاتي المنعكس ودقة تحديد المواقع.

عزم الدوران الناتج لعلبة التروس التقريبية هو:

تخارج= تمحرك× ط × ن

أين:

• تخارجهو عزم الدوران الناتج من علبة التروس
• تمحركهو عزم دوران المحرك
• أناهي نسبة التخفيض
• أوهي كفاءة علبة التروس

سرعة إخراج علبة التروس هي:

نخارج= نمحرك/ أنا

توفر نسبة التخفيض الأعلى ما يلي:

• ارتفاع عزم الدوران الناتج
• انخفاض سرعة الجناح
• تحسين مطابقة القصور الذاتي بين المحرك والحمل
• دقة تحديد المواقع النظرية الدقيقة

ومع ذلك، فإن النسبة العالية بشكل مفرط قد تقلل من السرعة الخطية القصوى وتزيد من وقت الدورة.

توفر نسبة التخفيض الأقل ما يلي:

• سرعة محورية أعلى
• مضاعفة علبة التروس السفلية
• انخفاض الثورات الحركية لحركة معينة

ولكنه يتطلب من المحرك توفير المزيد من عزم الدوران بشكل مباشر.

يجب أن تلبي نسبة التروس الصحيحة متطلبات السرعة وعزم الدوران:

سرعة الإخراج المطلوبة ≥ سرعة إخراج علبة التروس المسموح بها

عزم الدوران المطلوب × عامل الأمان ≥ عزم الدوران المسموح به لعلبة التروس

8. تقييم دقة تحديد المواقع والتكرار

دقة تحديد المواقع والتكرار هي مواصفات مختلفة.

• دقة تحديد المواقعيشير إلى مدى قرب الموضع الفعلي من الموضع المأمور به خلال الحد الكامل.
• التكراريشير إلى مدى ثبات المحور في العودة إلى نفس الموضع في ظل نفس الظروف.

قد يتأثر خطأ تحديد الموقع الإجمالي للوحدة الخطية لرف التروس بما يلي:

• خطأ في درجة الرف
• محاذاة الرف المشترك
• دقة تصنيع الجناح
• رد فعل عنيف لعلبة التروس
• رد فعل عنيف من الرف والجناح
• دليل استقامة السكك الحديدية
• خطأ في التثبيت الأساسي
• ضبط المؤازرة
• دقة المشفر
• الانحراف الهيكلي
• اختلاف درجات الحرارة

بالنسبة لتطبيقات مثل اللحام، ونقل المواد، والتكديس، قد تكون قابلية التكرار أكثر أهمية من الدقة المطلقة. بالنسبة للتصنيع الدقيق أو القياس أو المعالجة بالليزر، قد تتطلب دقة تحديد المواقع كاملة الأشواط رفوفًا عالية الجودة أو علب تروس ذات رد فعل عكسي منخفض أو ردود فعل التشفير أو معايرة التعويض.

طرق التحكم في رد الفعل العكسي

يمكن تقليل رد الفعل العكسي باستخدام:

• رفوف أرضية دقيقة أو عالية الدقة
• علب التروس الكوكبية ذات رد الفعل المنخفض
• رف قابل للتعديل وترس المشاركة
• أنظمة ثنائية الترس محملة مسبقًا
• دعم تحمل السليم
• ضبط سيرفو دقيق
• ردود فعل حلقة مغلقة للتشفير الخطي

لا ينبغي افتراض وجود رد فعل عكسي صفر إلا إذا تم تصميم نظام القيادة الكامل والتحقق منه لهذا الأداء.

9. ضع في اعتبارك اتجاه التثبيت

يؤثر اتجاه التثبيت على متطلبات تحميل الدليل وعزم دوران المحرك والتشحيم والسلامة.

بالنسبة للمحور المائل، يمكن تقدير قوة الجاذبية المؤثرة على طول اتجاه الحركة على النحو التالي:

فجاذبية= م × ز × الخطيئة θ

أينأناهي زاوية الميل.

10. حدد محرك سيرفو

يجب أن يفي المحرك المؤازر بالسرعة، وعزم الدوران المستمر، وذروة عزم الدوران، ومطابقة القصور الذاتي، ومتطلبات دورة العمل.

سرعة المحرك

يمكن تقدير سرعة المحرك المطلوبة من السرعة الخطية المطلوبة:

نمحرك= (ت × 60 × أنا) / (ط × د)

أين:

• نمحركهي سرعة المحرك في دورة في الدقيقة
• ضدهي السرعة الخطية في م/ث
• أناهي نسبة تخفيض علبة التروس
• دهو قطر خطوة الترس بالأمتار

عزم المحرك

عزم الدوران المطلوب للجناح هو تقريبًا:

تجناح الطائر= فيقود× ص

عزم الدوران المطلوب للمحرك هو:

تمحرك= تجناح الطائر/ (ط × ن)

يجب تضمين عزم الدوران الإضافي من أجل:

• القصور الذاتي لعلبة التروس
• ترس الجمود
• خسائر اقتران
• دليل الاحتكاك
• مقاومة حامل الكابل
• التصنيع الخارجي أو قوى المعالجة

يجب أن يغطي ذروة عزم دوران المحرك ظروف التسارع والطوارئ، في حين يجب أن يظل عزم الدوران المستمر ضمن السعة الحرارية المقدرة للمحرك أثناء الدورات المتكررة.

مطابقة القصور الذاتي

يمكن أن تؤدي نسبة القصور الذاتي المفرطة بين الحمل والمحرك إلى صعوبة ضبط المؤازرة وتقليل الاستجابة الديناميكية. يمكن لعلبة التروس تحسين مطابقة القصور الذاتي لأن القصور الذاتي للحمل المنعكس يتناقص تقريبًا مع مربع نسبة التخفيض:

جينعكس= جحمولة/ ط²

تعتمد نسبة القصور الذاتي المقبولة على نظام المؤازرة وعلبة التروس ومتطلبات التحكم وملف الحركة.

11. حدد علبة التروس

تُستخدم علب التروس الكوكبية على نطاق واسع مع محاور حامل التروس لأنها توفر أبعادًا مدمجة وكثافة عزم دوران عالية ورد فعل عكسي منخفض نسبيًا.

عند اختيار علبة التروس، تحقق مما يلي:

• عزم الدوران الناتج الاسمي
• أقصى عزم دوران للتسارع
• عزم دوران التوقف في حالات الطوارئ
• الأحمال الشعاعية والمحورية المسموح بها
• الحد الأقصى لسرعة الإدخال والإخراج
• رد فعل عنيف
• صلابة الالتوائية
• كفاءة
• خدمة الحياة
• التشحيم واتجاه التركيب

قد لا يكون محمل خرج علبة التروس مصممًا لدعم جميع القوى الشعاعية الناتجة عن الترس الصغير. في أنظمة الخدمة الشاقة، قد تكون هناك حاجة إلى ترتيب مستقل لمحمل الترس.

12. التحقق من الصلابة الهيكلية

يمكن لوحدة رف التروس أن تولد قوة دفع كافية ولكنها لا تزال تفشل في الحفاظ على الدقة إذا انحرفت القاعدة أو الحامل أو إطار التثبيت أو هيكل الماكينة تحت الحمل.

ينبغي تقييم الصلابة الهيكلية من أجل:

• ثني قاعدة الوحدة
• تشوه لوحة النقل
• دليل انحراف السكك الحديدية
• اهتزاز الإطار الداعم
• ثني العوارض المتقاطعة في الأنظمة العملاقة
• الأدوات المتراكمة
• الرنين الديناميكي

بالنسبة للروبوت القنطري، يجب مراعاة مدى الشعاع والحمل المتحرك والتسارع معًا. قد تؤدي زيادة التسارع إلى زيادة انحراف الحزمة واهتزازها بشكل كبير حتى عندما تظل الحمولة الثابتة دون تغيير.

13. تقييم بيئة التشغيل

تؤثر الظروف البيئية على تشحيم الحامل، والختم، ومقاومة التآكل، وعمر المكونات.

تتطلب محركات الرف المفتوح تزييتًا منتظمًا. إذا امتزجت الغبار أو الجزيئات الكاشطة مع مادة التشحيم، فقد يؤدي ذلك إلى تسارع تآكل الأسنان. ولذلك ينبغي النظر في التصميم الوقائي في بداية عملية الاختيار.

14. تطبيق عامل الأمان المناسب

يعوض عامل الأمان حالات عدم اليقين مثل اختلاف الحمل والتأثير وخطأ الحساب وتغييرات الاحتكاك وتعديلات العملية المستقبلية.

يمكن حساب قوة التصميم على النحو التالي:

فتصميم= فمحسوب× س

أينسهو عامل الأمان المحدد.

لا ينبغي تطبيق عامل الأمان على عزم دوران المحرك فقط. يجب فحص أسنان الحامل والترس الصغير وعلبة التروس وقضبان التوجيه والمحامل والعربة ومسامير التثبيت والإطار الداعم.

15. مثال على اختيار الوحدة الخطية لرف التروس

خذ بعين الاعتبار محورًا أفقيًا لمناولة المواد مع المتطلبات التالية:

• الحمولة: 120 كجم
• الأدوات المتحركة والمكونات المثبتة على العربة: 40 كجم
• إجمالي الكتلة المتحركة: 160 كجم
• السكتة الدماغية الفعالة: 6 م
• السرعة القصوى: 2 م/ث
• التسارع: 3 م/ث²
• المقاومة الخارجية والاحتكاك: 150 ن
• عامل الأمان المحدد: 1.5

الخطوة 1: حساب قوة التسارع

فلجنة التنسيق الإدارية= 160 × 3 = 480 ن

الخطوة 2: إضافة الاحتكاك والمقاومة الخارجية

فمحسوب= 480 + 150 = 630 ن

الخطوة 3: تطبيق عامل الأمان

فتصميم= 630 × 1.5 = 945 ن

الخطوة 4: تقدير عزم الدوران

إذا كان نصف قطر ميل الترس 40 مم، أو 0.04 م:

تجناح الطائر= 945 × 0.04 = 37.8 نيوتن·م

الخطوة 5: تقدير عزم دوران المحرك

في حالة استخدام علبة تروس 10:1 بكفاءة 90%:

تمحرك= 37.8 / (10 × 0.9) = 4.2 نيوتن·م

يجب أن يوفر المحرك المحدد أكثر من 4.2 نيوتن متر في ظل ظروف التسارع المطلوبة. يجب بعد ذلك فحص عزم الدوران المستمر وعزم الدوران الأقصى ونسبة القصور الذاتي ودورة العمل بشكل منفصل.

الخطوة 6: التحقق من سرعة المحرك

بالنسبة لقطر جناح الترس 80 مم:

نمحرك= (2 × 60 × 10) / (π × 0.08) ≈ 4775 دورة في الدقيقة

إذا لم يتمكن محرك سيرفو المختار من العمل بشكل مستمر بهذه السرعة، فيجب ضبط قطر الترس الصغير أو نسبة علبة التروس أو السرعة المستهدفة.

يوضح هذا المثال سبب ضرورة فحص عزم الدوران والسرعة معًا. تعمل نسبة التروس الأعلى على زيادة عزم الدوران ولكنها تزيد أيضًا من سرعة المحرك المطلوبة لنفس السرعة الخطية.

16. أخطاء الاختيار الشائعة

استخدام الحمولة بدلاً من الكتلة المتحركة الإجمالية

يؤدي تجاهل الأدوات والتركيبات والمكونات المثبتة على العربة وحاملات الكابلات إلى التقليل من قوة التسارع.

التحديد فقط حسب سعة التحميل الاسمية

لا تضمن الحمولة الاسمية سعة زمنية كافية أو صلابة ديناميكية أو عمر خدمة.

تجاهل رد فعل علبة التروس

لا يمكن للرف عالي الدقة أن يعوض عن رد الفعل العكسي المفرط لعلبة التروس.

اختيار جناح كبير جدًا

يزيد الترس الكبير من الحركة الخطية لكل دورة ولكنه يقلل من القوة العرضية لنفس عزم الدوران الناتج.

اختيار نسبة التروس بناءً على عزم الدوران فقط

قد تؤدي نسبة التخفيض العالية جدًا إلى جعل سرعة المحرك المطلوبة تتجاوز نطاق التشغيل المسموح به.

تجاهل دقة الرف المشترك

يمكن أن تؤدي المحاذاة السيئة بين أقسام الحامل إلى حدوث اهتزاز وضوضاء وتأثير على الأسنان وخطأ في تحديد الموضع.

تجاهل الإطار الداعم

لا يمكن للوحدة الخطية الصلبة المثبتة على إطار مرن أن تحافظ على دقتها المحددة.

عدم كفاية تخطيط التشحيم

يمكن أن يؤدي التشحيم غير المناسب إلى تآكل الأسنان وزيادة الضوضاء وارتفاع درجة الحرارة وتقصير عمر الخدمة.

17. قائمة مراجعة اختيار الوحدة الخطية لرف التروس

الأسئلة المتداولة

متى يجب تحديد الوحدة الخطية لرف التروس بدلاً من الوحدة اللولبية الكروية؟

تُفضل وحدة رف التروس عمومًا للسكتات الدماغية الطويلة والسرعات العالية والأحمال الثقيلة والتطبيقات التي يجب فيها تمديد طول المحور عن طريق توصيل أقسام متعددة. أوحدة الكرة اللولبيةقد يكون أكثر ملاءمة للسكتات الدماغية والتطبيقات الأقصر التي تتطلب دقة عالية مع مكونات ناقل الحركة المدمجة.

هل توفر وحدة الرف الأكبر دائمًا أداءً أفضل؟

لا، فالوحدة الأكبر حجمًا تزيد من قوة السن وسعة الحمولة، ولكنها تزيد أيضًا من الحجم والقصور الذاتي والحركة لكل دورة ترس. يجب أن تتطابق الوحدة مع القوة والسرعة والدقة ودورة العمل المطلوبة.

كيف ينبغي اختيار نسبة علبة التروس؟

يجب أن تسمح النسبة للمحرك بتلبية متطلبات عزم الدوران والسرعة. تعمل النسبة الأعلى على زيادة عزم الدوران الناتج وتحسين مطابقة القصور الذاتي، ولكنها تقلل أيضًا من سرعة الترس وقد تزيد من سرعة المحرك المطلوبة لسرعة خطية معينة.

هل يمكن تركيب الوحدة الخطية لرف التروس عموديًا؟

نعم، ولكن يجب أن يتغلب المحرك على الجاذبية بشكل مستمر، ويجب أن يشتمل النظام عادةً على محرك مكابح أو جهاز ميكانيكي مضاد للسقوط أو آلية موازنة. يجب حساب ظروف الثبات العمودي والتوقف في حالات الطوارئ بشكل منفصل.

ما الذي يحدد دقة تحديد موضع المحور المتحرك بالحامل؟

تعتمد دقة تحديد الموضع على دقة ميل الحامل، ومحاذاة وصلة الحامل، وجودة الترس، ورد الفعل العكسي لعلبة التروس، واستقامة التوجيه، وصلابة إطار الماكينة، وضبط المؤازرة، وردود فعل التشفير، وتغير درجة الحرارة.

ما مقدار عامل الأمان الذي يجب استخدامه؟

ويعتمد عامل الأمان المناسب على ثبات الحمل والتسارع والصدمة واتجاه التثبيت وساعات التشغيل وعواقب الفشل. قد تستخدم الأنظمة الأفقية الملساء هامشًا أقل، بينما تتطلب الأنظمة الرأسية أو المحملة بالصدمات أو الخدمة المستمرة عمومًا هامشًا أعلى.

خاتمة

يتطلب اختيار الوحدة الخطية لرف التروس تقييمًا كاملاً للحمل الميكانيكي وملف الحركة وهندسة الجريدة والترس وعلبة التروس والمحرك المؤازر ومتطلبات تحديد الموقع واتجاه التثبيت وبيئة التشغيل.

تتمثل أهم الخطوات في حساب الكتلة المتحركة الإجمالية، وتحديد القوة الدافعة المطلوبة، والتحقق من الأحمال اللحظية، واختيار وحدة حامل وقطر ترس مناسب، وموازنة عزم دوران علبة التروس مقابل سرعة المحرك، والتأكد من صلابة هيكل الماكينة بالكامل.

يوفر مشغل الجريدة المسننة والترس المختار بشكل صحيح شوطًا قابلاً للتطوير وسرعة عالية وقدرة تحميل قوية وتشغيلًا موثوقًا للأتمتة الصناعية لمسافات طويلة. بالنسبة للتطبيقات كثيرة المتطلبات، يجب التحقق من الاختيار النهائي باستخدام ملف تعريف الحركة الفعلي، ودورة العمل، والتخطيط الهيكلي، وبيانات التحميل الخاصة بالشركة المصنعة.
