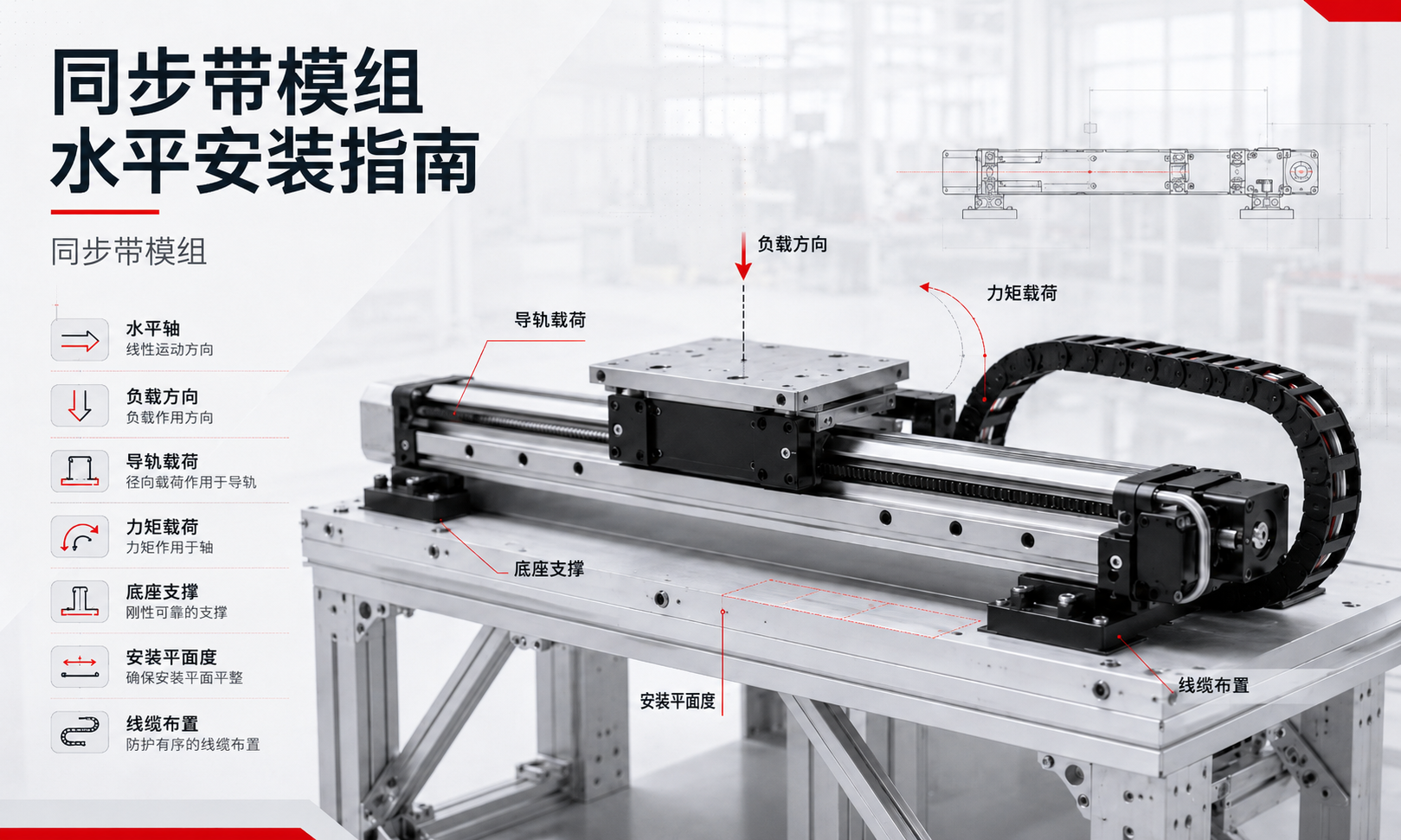

同步带模组水平安装指南

水平安装是同步带模组最常见的使用方式之一，广泛应用于自动上下料、物料输送、包装、视觉检测、点胶、分拣及取放等自动化设备中。

同步带模组水平运行时虽然不需要持续克服负载重力，但安装质量仍会直接影响模组的定位精度、导轨寿命、运行噪声和运动稳定性。因此，在模组投入运行之前，需要综合考虑安装基面、负载位置、底座支撑、力矩载荷、运行加速度以及线缆布置等因素。

本文将系统介绍同步带模组水平安装时的主要要求，并提供一套适用于设备制造商和自动化工程师的安装检查清单。

什么是同步带模组水平安装？

水平安装是指同步带模组的主要运动方向与地面平行或基本平行，工作滑台沿水平方向移动，直线导轨负责承受负载的重量并保持滑台运动姿态。

在水平安装状态下，电机主要需要克服以下作用力：

• 负载加速和减速产生的惯性力
• 导轨及传动系统的运行阻力
• 设备工艺过程中产生的外部作用力
• 拖链和线缆产生的阻力
• 安装不平行或结构变形产生的附加阻力

水平运动时，负载重力通常不会持续作用在模组运行方向上，但负载重量会垂直作用于直线导轨。如果负载重心偏离滑台中心，还可能产生较大的俯仰、偏摆或滚转力矩。

常见的水平轴结构

同步带模组可以采用多种水平安装结构。

单水平轴结构

单根同步带模组安装在设备机架上，带动治具、传感器、夹爪或工件沿一个方向运动，是最简单的水平运动结构。

双轴平行结构

两根同步带模组平行安装，用于支撑较宽的平台或尺寸较大的工件。两根轴可以采用机械连接，也可以通过伺服控制进行电子同步。

以下情况通常适合采用双轴平行结构：

• 工作平台宽度明显大于单个滑台宽度
• 负载重心与滑台中心距离较大
• 系统需要承受较大的滚转力矩
• 长行程运行时需要更高的结构稳定性

多轴系统中的水平轴

同步带模组还可以作为 XY、XZ 或 XYZ 运动系统中的 X 轴或 Y 轴。在这种结构中，水平模组可能同时承载另一根直线模组、电机、末端执行机构和工件。

计算水平轴负载时，应将安装在滑台上的所有运动部件计入总移动质量，而不能只计算最终工件的重量。

确定负载作用方向

在选型和安装同步带模组之前，需要明确负载如何作用于滑台和直线导轨。

负载形式	结构说明	主要关注因素
中心垂直负载	负载重心接近滑台中心。	导轨承载能力和动态负载
偏置垂直负载	负载重心偏离滑台中心。	俯仰力矩和滚转力矩
侧向安装负载	模组或负载采用侧装方式。	导轨安装方向和偏摆力矩
悬臂负载	负载或治具伸出滑台之外。	力矩载荷和结构变形
外部工艺载荷	滑台承受压合、切削、点胶或接触作用力。	静态力与动态力的组合

即使负载重量没有超过模组的额定负载，如果负载重心距离滑台中心过远，也可能导致导轨承受过大的力矩。因此，负载重量和力矩载荷必须同时进行校核。

导轨载荷与力矩载荷

直线导轨负责支撑负载并控制滑台运动姿态。同步带模组水平运行时，导轨可能同时承受垂直载荷、侧向载荷和旋转力矩。

常见的三种力矩方向包括：

• 俯仰力矩：负载绕横向轴线旋转产生的力矩
• 偏摆力矩：负载绕垂直轴线旋转产生的力矩
• 滚转力矩：负载绕模组运动轴线旋转产生的力矩

力矩载荷可以通过以下简化公式计算：

M = F × L

其中：

• M 为力矩载荷
• F 为作用力
• L 为作用力与导轨或滑台参考中心之间的距离

例如，一个质量为 20 kg 的负载产生的重力约为：

F = 20 × 9.81 = 196.2 N

如果负载重心距离滑台中心为 0.15 m，则产生的力矩约为：

M = 196.2 × 0.15 = 29.43 N·m

计算结果需要与所选模组允许承受的静态力矩和动态力矩进行比较，同时还应针对加速度、振动、冲击及不确定工况设置适当的安全系数。

负载计算需要考虑加速度

同步带模组水平运行时虽然不需要持续提升负载，但在加速和减速过程中仍会产生沿运动方向的惯性力。

加速惯性力的基本计算公式为：

F_a = m × a

其中：

• F_a 为加速惯性力
• m 为总移动质量
• a 为运行加速度

总移动质量通常应包括：

• 工件
• 安装治具
• 滑台连接板
• 夹爪或其他末端工具
• 安装在滑台上的第二运动轴
• 随动结构上的电机和减速机
• 随滑台运动的线缆及拖链部件

较高的运行加速度会增加同步带张力、电机扭矩需求、导轨载荷和设备振动。对于频繁启停的高速应用，不能只根据模组的最大静态负载进行选型。

提供足够的底座支撑

同步带模组的铝合金型材具有一定刚性，但在不同长度和负载条件下，不能简单地将其视为完全自支撑的结构梁。

底座支撑不足可能导致：

• 模组铝型材发生挠曲
• 直线导轨出现安装偏差
• 同步带张力不均匀
• 滑台运行振动
• 运行噪声增加
• 定位精度下降
• 导轨或轴承提前磨损

同步带模组应安装在刚性机架、经过加工的安装板或具有足够支撑能力的铝型材框架上。长行程模组通常需要沿底座设置连续支撑或多个支撑点。

支撑点间距需要根据模组型材规格、有效行程、负载、加速度和精度要求确定。对于长行程或重载水平轴，还应校核型材允许挠度，而不能只参考模组的额定负载。

安装基面平面度要求

安装基面需要具有足够的平面度，避免安装螺栓锁紧后使模组底座发生扭曲或弯曲。

安装基面不平可能导致直线导轨被迫变形，从而增加模组内部运行阻力。常见表现包括：

• 滑台不同位置的运行阻力不一致
• 运行到特定位置时出现异常噪声
• 电机运行电流升高
• 加速过程中出现振动
• 重复定位精度下降
• 导轨提前磨损

允许的安装平面度与模组规格、导轨结构、有效行程及定位精度要求有关。在条件允许时，应优先采用模组制造商提供的安装公差。

对于精密运动系统，可以使用以下工具检查安装基面：

• 精密直尺
• 百分表或千分表
• 电子水平仪
• 激光校准仪
• 三坐标测量设备

安装前清洁基面

安装模组之前，应清洁设备安装面和模组底部，重点清除以下杂物：

• 金属切屑
• 灰尘和磨粒
• 油污残留
• 局部油漆堆积
• 螺纹孔周围的毛刺
• 加工或碰撞形成的凸起

即使只有一小块金属屑夹在模组底部，锁紧螺栓后也可能造成底座局部变形。

最终锁紧前完成定位校准

将同步带模组放置在设备机架上之后，不应立即将所有安装螺栓完全锁紧。

建议按照以下顺序进行安装：

1. 清洁并检查安装基面。
2. 将模组放置在设备底座上。
3. 安装螺栓，但暂时不要完全锁紧。
4. 利用定位基准边、定位销或测量仪器校准模组位置。
5. 让滑台运行或移动完整行程，检查是否存在异常阻力。
6. 按照均衡顺序逐步锁紧安装螺栓。
7. 重新检查模组直线度、平行度和运行阻力。

安装螺栓锁紧不均匀可能使模组底座发生扭曲。应采用规定等级和长度的螺栓，并按照推荐扭矩进行锁紧，避免过大扭矩导致铝合金型材变形。

双模组平行安装要求

两根同步带模组平行安装时，两条运动轨迹需要在完整行程范围内保持平行。

平行度不良可能导致：

• 两侧导轨相互产生附加载荷
• 连接平台运行卡滞
• 两台电机负载不均
• 双轴同步误差增大
• 同步带和轴承磨损加剧
• 定位精度下降

通常应将其中一根模组作为主要安装基准，再根据第一根模组的位置调整第二根模组。在连接平台完全锁紧之前，需要完成两根轴之间的平行校准。

对于宽幅平台，还需要避免结构过度约束。如果两根轴存在安装偏差，刚性连接平台会将较大的内部作用力传递到导轨滑块上。

检查同步轮和同步带运行状态

同步带传动系统通常在模组出厂前已经完成调整，但设备安装误差或驱动端增加外部零件后，仍可能影响同步带运行状态。

安装后应检查：

• 电机和联轴器是否正确安装
• 主动同步轮旋转时是否存在明显摆动
• 同步带全行程运行时是否保持在同步轮中心
• 滑台移动时是否出现异常同步带噪声
• 外部支架是否与同步带或端部结构发生干涉

除非确实需要调整并且掌握正确操作方法，否则不建议随意改变出厂同步带张力。同步带张力过大会增加轴承负载和运行阻力，张力不足则可能引起振动、回程间隙或跳齿。

滑台连接板与负载安装

负载连接板需要具有足够的结构刚性，使作用力能够均匀传递到模组滑台，避免连接板自身发生明显弯曲。

安装负载时应注意：

• 使用滑台上规定的安装孔
• 未经确认不要自行在滑台上钻孔
• 尽量使负载重心靠近滑台中心
• 需要重复装配时可使用定位销
• 避免螺栓过长并伸入模组内部运动区域
• 确认治具不会与模组防护罩发生碰撞

过薄或刚性不足的转接板可能在负载作用下发生变形，降低整个运动系统的有效刚性。

线缆与拖链布置

电缆、气管和传感器线需要合理布置，避免在滑台运动过程中产生干涉。

合理的线缆布置应满足以下要求：

• 符合线缆允许的最小弯曲半径
• 避免线缆与尖锐边缘持续摩擦
• 预留满足完整行程的线缆长度
• 避免连接器承受持续拉力
• 必要时将动力线与弱电信号线分开布置
• 避免拖链与模组或机架发生碰撞
• 尽量保持拖链阻力较小且变化稳定

拖链会形成额外的移动质量和运行阻力。对于长行程或高速同步带模组，需要将拖链重量和拖动阻力计入电机选型及负载计算。

传感器与限位开关安装

水平同步带模组通常配置原点传感器、正限位传感器和负限位传感器。

设备调试前应检查：

• 原点传感器位置是否正确
• 传感器感应距离是否合适
• 传感器线缆是否可靠固定
• 控制器是否能够正确接收传感器信号
• 软件行程限位是否已经设置
• 正常运行时滑台是否会到达机械极限位置

软件限位应设置在模组可用机械行程以内，并为滑台保留足够的减速距离。

电机与刹车要求

对于完全水平安装的同步带模组，断电后重力通常不会沿运动方向推动滑台，因此一般不需要使用带刹车电机。

但在以下情况下，仍可以考虑配置电机刹车或机械锁紧装置：

• 模组安装在倾斜平面上
• 断电后外部作用力可能推动滑台
• 设备安全要求滑台保持当前位置
• 模组安装在可移动设备上
• 滑台意外移动可能损坏工件或工具

电机选型需要综合考虑加速扭矩、运行速度、传动效率、外部阻力和设备工作循环。

初次运行调试步骤

机械安装完成后，应先使用较低速度和较低加速度进行初次运行测试。

1. 在结构允许的情况下手动移动滑台。
2. 检查完整行程内是否存在机械干涉。
3. 确认原点及限位传感器工作正常。
4. 使用低速点动方式运行模组。
5. 检查同步带、导轨和轴承是否存在异常噪声。
6. 监控电机电流和位置跟随误差。
7. 逐步提高运行速度和加速度。
8. 在实际负载条件下进行重复循环测试。
9. 完成初期运行后重新检查安装螺栓。

初次调试时不应直接使用模组最高运行速度。低速测试更容易发现安装偏差、线缆干涉和传感器位置错误等问题。

同步带模组水平安装检查清单

检查项目	检查要求
安装基面	清洁、刚性足够，并符合规定的平面度要求
底座支撑	能够满足模组长度、负载和加速度要求
模组定位	直线度良好，并与设备基准正确对齐
安装螺栓	等级、长度和锁紧扭矩正确
负载重心	尽量靠近滑台中心
力矩载荷	俯仰、偏摆和滚转力矩均在允许范围内
总移动质量	包括治具、工具、第二轴和随动线缆
滑台运行	完整行程内运行平稳，无明显卡滞
线缆布置	无拉扯、摩擦、过度弯曲或机械干涉
传感器	安装牢固、位置正确且信号正常
软件限位	设置在模组可用机械行程以内
运行测试	从低速开始并逐步提高到正常工况

常见水平安装错误

将模组安装在不平整的机架上

机架安装面不平会使模组底座发生扭曲，并增加导轨运行阻力。最终锁紧模组之前，应先检查并修正安装基面。

忽略负载重心位置

只检查负载重量可能导致力矩载荷超出允许范围。选型时必须同时计算负载重心与滑台中心之间的距离。

长行程模组只支撑两端

长行程模组可能在两个支撑点之间产生明显挠曲，因此可能需要增加中间支撑点或采用连续支撑结构。

安装螺栓锁紧扭矩过大

螺栓锁得过紧可能导致铝合金底座变形或安装螺纹损坏，应按照规定扭矩进行锁紧。

初次调试直接使用最高速度

高速运行可能使轻微的安装偏差或线缆干涉迅速发展为严重的机械故障。

忽略拖链运行阻力

较大的拖链会增加移动质量和拖动阻力，在长行程应用中尤其明显。

常见问题

同步带模组可以水平安装吗？

可以。水平安装是同步带模组的标准安装方式之一，但需要重点检查安装基面平面度、底座支撑、负载位置、导轨载荷和运行加速度。

水平安装的同步带模组需要带刹车电机吗？

完全水平安装时通常不需要电机刹车。如果模组存在倾斜、受到外部作用力，或者安全要求断电后保持位置，则可以配置带刹车电机或机械锁紧机构。

为什么模组安装后滑台运行阻力变大？

常见原因包括安装基面不平、螺栓锁紧扭矩过大、底座变形、双轴平行度不良、线缆干涉或负载连接板安装不正确。

长行程同步带模组可以只支撑两端吗？

需要根据模组型材、悬空长度、负载和加速度判断。长行程模组通常需要增加中间支撑或采用连续支撑，以控制底座挠度。

如何降低同步带模组承受的力矩载荷？

可以缩短负载重心与滑台中心之间的距离、使用加宽滑台、增加第二根平行模组、缩短悬臂长度，或者重新设计治具以均匀分布负载。

总结

同步带模组水平安装并不是简单地将模组固定在设备机架上。完整的运动系统需要具备平整且刚性足够的安装基面、合理的底座支撑、正确的定位校准，以及满足导轨载荷和力矩载荷要求的结构设计。

负载重心、总移动质量、运行加速度和拖链阻力都应纳入模组选型和安装计算。机械安装完成后，应从低速、低加速度开始调试，再逐步提升至正常运行参数。

通过规范的安装和检查流程，可以提高同步带模组的定位稳定性，降低振动与噪声，延长导轨和同步带的使用寿命，并获得更加可靠的水平直线运动性能。
