أوحدة خطية لحزام التوقيتهو نظام حركة خطية ميكانيكية يحول الحركة الدوارة للمحرك إلى حركة خطية يمكن التحكم فيها من خلال حزام توقيت مسنن وآلية بكرة. إنه يدمج ناقل الحركة بالحزام، والدليل الخطي، والحامل، وقاعدة الألومنيوم، والكتل الطرفية، وحامل المحرك، وآلية الشد، وأجهزة الاستشعار ومكونات الحماية في محور خطي كامل.
مقارنة مع أالوحدة الخطية للكرة اللولبية، لا تعتمد الوحدة الخطية المدفوعة بالحزام على برغي دوار طويل لنقل الحركة. وبدلاً من ذلك، يدور حزام توقيت خفيف الوزن بشكل مستمر بين بكرة القيادة والبكرة الوسيطة، مما يؤدي إلى تحريك العربة على طول حاجز التوجيه. هذا التصميم يجعل الوحدة مناسبة بشكل خاص للتطبيقات التي تتطلب سرعة عالية وتسارعًا عاليًا وسفرًا طويلًا.
بسبب هيكل النقل البسيط، والكتلة المتحركة المنخفضة وتكوين الشوط المرن، فإنوحدة خطية لحزام التوقيتيستخدم على نطاق واسع في آلات التعبئة والتغليف، وأنظمة مناولة المواد، ومعدات التجميع الإلكترونية، وآلات الالتقاط والمكان، وأنظمة الفحص البصري، وخطوط الإنتاج الآلية والروبوتات الديكارتية.
يشرح هذا الدليل التعريف ومبدأ العمل والهيكل والمكونات الرئيسية وخصائص الأداء والمزايا والقيود والتطبيقات النموذجية واعتبارات الاختيار الأساسية للوحدة الخطية لحزام التوقيت.

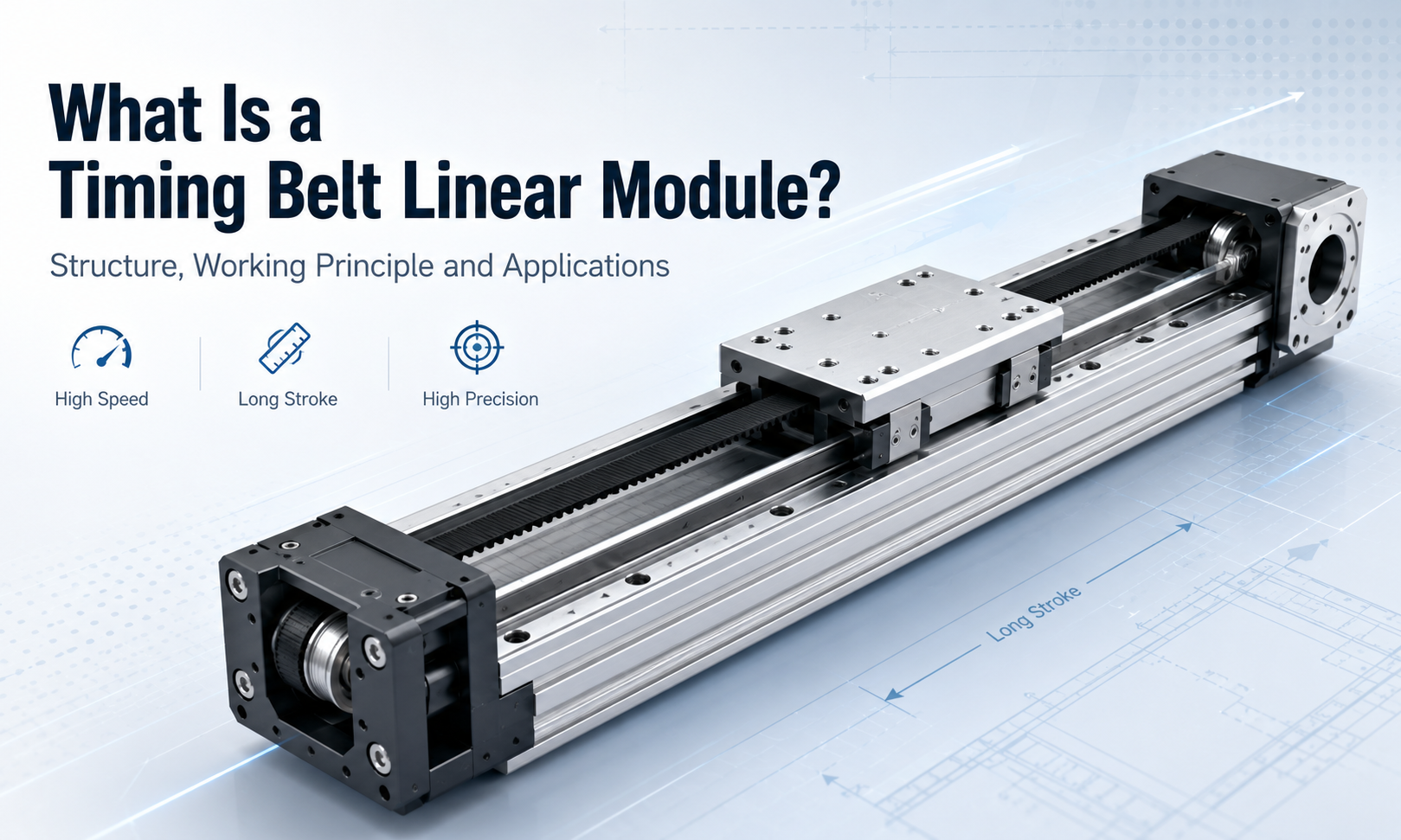

ما هي الوحدة الخطية لحزام التوقيت؟
الوحدة الخطية لحزام التوقيت، والمعروفة أيضًا باسم أوحدة خطية مدفوعة بالحزام، مشغل حزام التوقيت، المرحلة الخطية المدفوعة بالحزام أو مشغل الحزام الخطي، عبارة عن وحدة حركة متكاملة مصممة لتحريك الحمل على طول مسار مستقيم.
تتكون الوحدة عادةً من مقطع ألومنيوم صلب، وواحد أو أكثر من قضبان التوجيه الخطية، وعربة متحركة، وحزام توقيت مسنن، وبكرتي توقيت، ومحامل، وكتل طرفية، وواجهة توصيل للمحرك، وآلية شد الحزام.
عندما يقوم المحرك بتدوير بكرة القيادة، تقوم البكرة بسحب حزام التوقيت حول الوحدة. يتم توصيل العربة ميكانيكيًا بالحزام، وبالتالي فإن القسم الخطي من الحزام المتحرك يحمل العربة للأمام أو للخلف على طول سكة التوجيه.
يحتوي حزام التوقيت على أسنان مصبوبة تتفاعل مع الأسنان المطابقة الموجودة على بكرات التوقيت. يؤدي هذا الارتباط الإيجابي إلى تقليل الانزلاق ويسمح بالتحكم في موضع النقل بشكل أكثر دقة من حزام الاحتكاك العادي.
يدعم نظام الدليل الخطي الحمل الخارجي ويقيد النقل على طول مسار محدد. ينقل حزام التوقيت في المقام الأول القوة الدافعة، بينما تحمل سكة التوجيه وكتل التوجيه الأحمال الشعاعية والأحمال الجانبية ولحظات الانقلاب.
مبدأ التشغيل الأساسي للوحدة الخطية لحزام التوقيت
يمكن فهم مبدأ العمل للوحدة الخطية لحزام التوقيت على أنه عملية تحويل الحركة الدورانية إلى الخطية.
- يولد المحرك حركة دورانية وعزم دوران.
- يقوم عمود المحرك بتشغيل بكرة التوقيت مباشرة أو من خلال علبة التروس أو أداة التوصيل.
- تقوم بكرة القيادة بتحريك حزام التوقيت المسنن حول الوحدة.
- ينقل الحزام القوة إلى العربة المتصلة.
- تتحرك العربة على طول سكة التوجيه الخطية.
- تقوم البكرة الوسيطة بإعادة توجيه الحزام وتحافظ على مسار نقل مستمر مغلق الحلقة.
- تحافظ آلية الشد على التحميل المسبق الصحيح للحزام.
- أجهزة الاستشعار وتحكم الحركةتحديد موضع المنزل وحدود السفر والسرعة وموضع الهدف.
يعتمد اتجاه الحركة الخطية على اتجاه دوران المحرك. يؤدي عكس المحرك إلى عكس اتجاه الحزام وبالتالي اتجاه العربة.
العلاقة بين دوران البكرة والسفر الخطي
يعتمد السفر الخطي الناتج عن دورة كاملة لبكرة القيادة على ميل الحزام وعدد الأسنان الموجودة على البكرة.
الحركة الخطية لكل دورة في البكرة = خطوة الحزام × عدد أسنان البكرة
على سبيل المثال، إذا كان حزام التوقيت يبلغ ميله 5 مم والبكرة الدافعة بها 20 سنًا، فإن دورة البكرة الواحدة تنتج انتقالًا خطيًا نظريًا قدره 100 مم.
هذه العلاقة تجعل من الممكن حساب سرعة المحرك المطلوبة للسرعة الخطية المستهدفة. ومع ذلك، يتأثر أداء تحديد المواقع الفعلي أيضًا بمرونة الحزام، ودقة تصنيع البكرة، وشد الحزام، وتغير الحمل، ودقة التوجيه وإعدادات نظام التحكم.

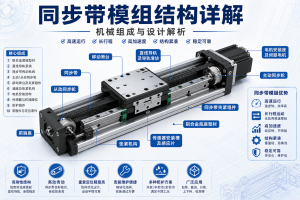

نظرة عامة على هيكل الوحدة الخطية لحزام التوقيت
تم تصميم الوحدة الخطية لحزام التوقيت كمجموعة ميكانيكية متكاملة. على الرغم من أن البناء الدقيق يختلف بين الشركات المصنعة وسلسلة المنتجات، فإن معظم الوحدات تتضمن الأقسام الهيكلية التالية.
ملف قاعدة الألومنيوم
يشكل ملف الألمنيوم الجسم الرئيسي للوحدة. وهو يدعم سكة التوجيه والكتل الطرفية والبكرات والعربة ومكونات التثبيت الخارجية.
يجب أن يوفر المظهر الجانبي الأساسي المصمم جيدًا صلابة الانحناء والصلابة الالتوائية الكافية. بالنسبة للوحدات طويلة الشوط، قد يتطلب المظهر الجانبي نقاط دعم متوسطة لمنع الانحراف الزائد.
نظام الدليل الخطي
يتم تركيب سكة التوجيه الخطية على طول القاعدة. تتحرك كتلة توجيه واحدة أو أكثر على طول السكة وتدعم العربة.
يحدد نظام التوجيه سعة تحميل الوحدة واستقامتها وصلابتها ومقاومتها لحظات الانقلاب. كما أنه يمنع حزام التوقيت من حمل الأحمال التي يجب دعمها ميكانيكيًا بواسطة سكة التوجيه.
انتقال حزام التوقيت
يشتمل نظام النقل عادةً على حزام توقيت مسنن وبكرة قيادة وبكرة وسيطة. يدور الحزام حول البكرتين ليشكل حلقة مغلقة.
تتلقى بكرة القيادة عزم الدوران من المحرك. تدعم البكرة الوسيطة الطرف المقابل لمسار الحزام ويمكن توصيلها بآلية الشد.
النقل المتحرك
العربة هي منصة متحركة تستخدم لتركيب قطعة عمل، أو قابض، أو رأس توزيع، أو كاميرا، أو مستشعر، أو أداة لحام أو مكون أتمتة آخر.
يتم توصيل العربة بالكتل التوجيهية وتثبيتها بحزام التوقيت. تؤثر أبعادها وترتيب المحمل على سعة الحمولة ومقاومة العزم.
كتل النهاية
يتم تثبيت الكتل النهائية على طرفي ملف الألمنيوم. إنها تدعم البكرات والمحامل ومسار الحزام مع حماية مكونات ناقل الحركة الداخلي.
اعتمادًا على تصميم الوحدة، يمكن أيضًا استخدام كتلة طرفية واحدة كجانب تثبيت المحرك والأخرى كجانب شد الحزام.
واجهة تركيب المحرك
يقوم حامل المحرك بتوصيل محرك سيرفو أو محرك متدرج أو محرك مُجهز ببكرة القيادة. يمكن تركيب المحرك بشكل مباشر أو مثبت على الجانب أو مثبت في الأسفل أو مطوي من الخلف.
يؤثر الترتيب المحدد على الطول الإجمالي للوحدة ومساحة التثبيت وإمكانية الوصول للصيانة.
آلية شد الحزام
تقوم آلية الشد بضبط المسافة أو الموضع النسبي لمجموعة البكرة لتحديد شد الحزام الصحيح.
قد يؤدي التوتر غير الكافي إلى حدوث اهتزاز أو قفز الأسنان أو ضعف التكرار أو الاستجابة المتأخرة. يؤدي التوتر المفرط إلى زيادة أحمال التحمل وضغط الحزام واستهلاك الطاقة.
أجهزة الاستشعار ومكونات الحماية
حزام التوقيتالوحدات الخطيةقد تشمل أجهزة الاستشعار المنزلية، وأجهزة الاستشعار الحدية، وأقواس الاستشعار، ومكونات توجيه الكابلات، وأغطية الأحزمة، وشرائط الغبار، والألواح الواقية، والتوقفات الطرفية الميكانيكية.
تعمل هذه المكونات على تحسين السلامة التشغيلية وحماية نظام النقل ومساعدة وحدة التحكم في تحديد موضع الوحدة.
المكونات الرئيسية ووظائفها
| عنصر | الوظيفة الرئيسية |
|---|---|
| ملف تعريف قاعدة الألومنيوم | يدعم الوحدة الكاملة ويوفر الصلابة الهيكلية. |
| السكك الحديدية دليل خطي | يحدد مسار الحركة ويحمل الأحمال الخارجية. |
| كتلة الدليل | يتحرك على طول حاجز التوجيه ويدعم العربة. |
| حزام التوقيت | ينقل القوة الحركية إلى العربة المتحركة. |
| محرك البكرة | يحول دوران المحرك إلى حركة الحزام. |
| بكرة المهمل | يعيد توجيه الحزام ويكمل مسار الحزام ذو الحلقة المغلقة. |
| النقل | يوفر سطح التثبيت للحمل المتحرك أو الأداة. |
| المحامل | دعم دوران البكرة وتقليل الاحتكاك. |
| كتل النهاية | دعم البكرات وحماية طرفي الوحدة. |
| جبل المحرك | يربط المحرك بنظام نقل الوحدة. |
| آلية الشد | يضبط ويحافظ على شد حزام التوقيت المطلوب. |
| أجهزة الاستشعار الرئيسية والحد | توفير مراجع الموقع وإشارات حدود السفر. |
| الغطاء الواقي | يقلل من دخول الغبار ويحمي الأجزاء المتحركة. |
| السحابات وتحديد العناصر | الحفاظ على المحاذاة وتأمين التجميع الميكانيكي. |
خصائص الأداء للوحدات الخطية لحزام التوقيت
سرعة خطية عالية
إحدى أهم خصائص الوحدة الخطية لحزام التوقيت هي قدرتها على تحقيق سرعة خطية عالية. نظرًا لأن الحزام لديه كتلة منخفضة نسبيًا ولا يتطلب لولبًا طويلًا للتدوير بسرعة عالية، فإن الأنظمة التي يحركها الحزام مناسبة تمامًا لعمليات النقل السريع.
تعتمد السرعة القصوى الفعلية على نوع الحزام وقطر البكرة وسرعة المحرك وطول الشوط والحمولة ونظام التوجيه والصلابة الهيكلية.
تسارع عالي
يسمح نظام النقل خفيف الوزن للعربة بالتسارع والتباطؤ بسرعة. يمكن لهذه الخاصية تقصير وقت الدورة في تطبيقات التعبئة والتغليف والفرز والانتقاء والمكان ونقل المواد.
لا يزال يتعين تقييم التسارع العالي بعناية لأن قوة التسارع تزداد مع تحرك الكتلة. يؤدي التسارع السريع أيضًا إلى زيادة تباين شد الحزام، والطلب على عزم دوران المحرك، والاهتزاز الهيكلي.
القدرة على السفر الطويل
يمكن تصميم مشغل حزام التوقيت لسفر طويل نسبيًا لأن سرعة تشغيله لا تقتصر بشكل مباشر على سرعة الدوران الحرجة للمسمار الكروي الطويل.
هذا يجعلوحدات حزام التوقيتمناسبة لمحاور الآلة الطويلة، وأنظمة تحديد المواقع الشبيهة بالناقل،الروبوتات العملاقةومعدات أتمتة المستودعات.
بالنسبة للضربات الطويلة جدًا، أصبح انحراف المظهر الجانبي واستطالة الحزام ومحاذاة التثبيت وتباعد الدعم أمرًا متزايد الأهمية.
دقة تحديد المواقع المعتدلة
توفر وحدات حزام التوقيت تحديد موضع موثوق للعديد من مهام الأتمتة الصناعية، ولكن دقة تحديد موضعها تكون عمومًا أقل من دقة اللولب الكروي أو أنظمة المحركات الخطية.
يمكن أن تؤثر مرونة الحزام وتغير الحمل ودرجة الحرارة وشد الحزام والتسارع على الموضع الفعلي للعربة. يمكن لنظام سيرفو مغلق الحلقة تحسين أداء التحكم، لكنه لا يستطيع القضاء تمامًا على تشوه الحزام الميكانيكي.
التكرار الجيد
عندما يتم شد الحزام بشكل صحيح ويظل الحمل مستقرًا، يمكن أن توفر الوحدة الخطية لحزام التوقيت إمكانية تكرار جيدة للحركة المتكررة من نقطة إلى نقطة.
غالبًا ما تكون القابلية للتكرار أكثر أهمية من الدقة المطلقة لتحديد المواقع في تطبيقات مثل التحميل والتفريغ والنقل والفرز والتوزيع في محطات العمل الثابتة.
انخفاض مستوى الضجيج في ناقل الحركة
يعمل ناقل الحركة بحزام التوقيت المثبت بشكل صحيح بشكل عام بضوضاء أقل من العديد من أنظمة النقل ذات التروس المعدنية أو اللولبية. يمتص الحزام أيضًا كمية محدودة من الصدمات والاهتزازات.
قد تشير الضوضاء غير الطبيعية إلى شد الحزام بشكل غير صحيح، أو عدم محاذاة البكرة، أو تلف أسنان الحزام، أو تآكل المحامل أو التلوث في نظام التوجيه.
متطلبات صيانة منخفضة
لا يحتاج حزام التوقيت نفسه عادةً إلى التشحيم. تتضمن الصيانة بشكل أساسي فحص شد الحزام، وتآكل الحزام، ومحاذاة البكرة، وتزييت الدليل، وحالة التثبيت، وتشغيل المستشعر.
لا تزال سكة التوجيه الخطية وكتل التوجيه تتطلب التشحيم المناسب وفقًا لبيئة التشغيل ودورة العمل.
تكوينات الوحدة الخطية لحزام التوقيت المشترك
وحدة النوع المفتوح
تعرض الوحدة النمطية المفتوحة المزيد من نظام الدليل والحزام. من السهل فحصها وصيانتها وغالبًا ما تكون مناسبة لمعدات التشغيل الآلي الداخلية النظيفة.
ومع ذلك، فهو يوفر حماية أقل ضد الغبار والحطام والاتصال العرضي.
وحدة شبه مغلقة
تستخدم وحدة حزام التوقيت شبه المغلقة أغطية أو شرائط غبار لحماية جزء من الآلية الداخلية مع الحفاظ على هيكل مدمج نسبيًا.
يوفر هذا التكوين التوازن بين إمكانية الوصول والتكلفة وحماية البيئة.
وحدة مغلقة بالكامل
تستخدم الوحدة الخطية لحزام التوقيت المغلقة بالكامل غلافًا واقيًا أو نظام غطاء لتقليل دخول الغبار والجسيمات الغريبة.
إنه أكثر ملاءمة للتطبيقات التي يتعرض فيها نظام الحركة لحطام الإنتاج أو حيث تكون حماية المشغل مطلوبة. ومع ذلك، فإن العلبة وحدها لا تجعل الوحدة مقاومة للماء أو مناسبة للتلوث الشديد تلقائيًا.
تصميمات الدليل الفردي والدليل المزدوج
تصميم الدليل الفردي مدمج واقتصادي للأحمال المعتدلة. يوفر ترتيب الدليل المزدوج أو الدليل العريض مقاومة أكبر للأحمال الجانبية ولحظات الانقلاب.
يجب اختيار التصميم الصحيح وفقًا لموضع الحمولة وحجم النقل والتسارع واللحظات المطبقة بدلاً من وزن الحمولة وحده.
اتجاهات تركيب المحرك المختلفة
يمكن تركيب المحرك بما يتماشى مع الوحدة، أو على الجانب، أو أسفل الوحدة، أو في ترتيب مطوي للخلف باستخدام ناقل حركة إضافي بحزام.
يتم تحديد اتجاه المحرك عادةً وفقًا لمساحة الماكينة المتاحة، وتوجيه الكابل، والوصول إلى الصيانة، وطول المحور الإجمالي.
مزايا الوحدات الخطية لحزام التوقيت
- سرعة عالية:مناسبة للحركة السريعة من نقطة إلى نقطة ونقل المواد بسرعة.
- تسارع عالي:تدعم كتلة النقل المنخفضة دورات الحركة القصيرة.
- السكتة الدماغية الطويلة:مناسبة لمسافات السفر التي قد تكون صعبة بالنسبة للأنظمة اللولبية الكروية عالية السرعة.
- هيكل ميكانيكي بسيط:تعمل مكونات النقل المعقدة الأقل على تبسيط عملية التكامل والصيانة.
- ضجيج تشغيل منخفض:عادةً ما ينتج ناقل الحركة بالحزام حركة سلسة وهادئة نسبيًا.
- ترتيب المحرك المرن:يمكن تكوين اتجاهات تركيب المحرك المتعددة.
- أتمتة فعالة من حيث التكلفة:يوفر توازنًا عمليًا بين السرعة والسكتة الدماغية والدقة والتكلفة.
- التكامل السهل متعدد المحاور:يمكن دمجها في أنظمة الحركة XY وXZ وXYZ والجسر.
حدود الوحدات الخطية لحزام التوقيت
على الرغم من أن الوحدات الخطية لحزام التوقيت توفر العديد من المزايا، إلا أنها ليست مناسبة لكل مهمة تحديد المواقع.
- مرونة الحزام تحد من دقة تحديد المواقع المطلقة تحت الأحمال المتغيرة.
- قد تتطلب تطبيقات الدفع العالية جدًا حزامًا أكبر أو أحزمة متعددة أو طريقة نقل أخرى.
- يمكن أن يؤدي شد الحزام غير الصحيح إلى تقليل التكرار وعمر الخدمة.
- تتطلب المحاور الرأسية الطويلة تقييمًا دقيقًا للجاذبية وإمساك الفرامل والحماية من السقوط.
- يمكن أن تؤثر التغيرات في درجات الحرارة على طول الحزام ودقة النظام.
- قد تتطلب الأحمال ذات اللحظة العالية عربة أوسع أو قضبان توجيه إضافية.
- قد يؤدي الحطام الحاد والزيوت والمواد الكيميائية والحرارة إلى إتلاف مواد الحزام غير المناسبة.
- يعد الحزام أحد مكونات التآكل ويتطلب فحصًا دوريًا واستبداله في نهاية المطاف.
الوحدة الخطية لحزام التوقيت مقابل الوحدة الخطية للكرة اللولبية
| عنصر المقارنة | وحدة توقيت الحزام الخطي | وحدة خطية لولبية كروية |
|---|---|---|
| القوة النموذجية | سرعة عالية وشوط طويل | دقة عالية وقوة دفع عالية |
| عنصر النقل | حزام توقيت مسنن | الكرة اللولبية والجوز الكرة |
| دقة تحديد المواقع | معتدل | أعلى عموما |
| السرعة الخطية | أعلى عموما | محدودة بواسطة سرعة المسمار والسكتة الدماغية |
| القدرة على السكتة الدماغية الطويلة | مناسب جدًا | يتطلب تقييم السرعة الحرجة ودعم المسمار |
| قدرة الدفع | مناسبة للدفع الخفيف إلى المتوسط في العديد من التكوينات | مناسبة للدفع المتوسط إلى العالي |
| ضوضاء | منخفضة نسبيا | قد تزيد عند سرعة الدوران العالية |
| صيانة | فحص الحزام وتشحيم الدليل | تشحيم المسمار والتوجيه |
| التطبيقات النموذجية | النقل والفرز والتعبئة والحركة طويلة الشوط | التصنيع والضغط والتجميع الدقيق وتحديد المواقع بدقة |
الاختيار الصحيح يعتمد على التطبيق. غالبًا ما يُفضل نظام حزام التوقيت عندما تكون السرعة والسكتة الدماغية هي الأولويات الرئيسية. عادةً ما يكون نظام اللولب الكروي أكثر ملاءمة عندما تكون دقة تحديد المواقع والصلابة والدفع المحوري أكثر أهمية.
التطبيقات النموذجية للوحدات الخطية لحزام التوقيت
أنظمة الاختيار والمكان
توفر وحدات حزام التوقيت حركة سريعة بين أوضاع التحميل والمعالجة والتفريغ. يتم استخدامها بشكل شائع كمحاور أفقية في آلات الالتقاط والمكان.
آلات التعبئة والتغليف
تتطلب خطوط التعبئة والتغليف حركة سريعة ومتكررة لنقل المنتج، ومناولة الكرتون، ووضع العلامات، والختم، والتخزين على منصات نقالة. يمكن للوحدات الخطية المدفوعة بالحزام أن تساعد في تقليل وقت الدورة في هذه العمليات.
التجميع الإلكتروني
في صناعة الإلكترونيات، يمكن لمشغلات حزام التوقيت نقل التركيبات والصواني والكاميرات وأدوات التوزيع وأجهزة المناولة بين محطات متعددة.
أنظمة الفحص البصري
يمكن للمرحلة الخطية لحزام التوقيت تحريك الكاميرا أو كائن الفحص عبر منطقة قياس طويلة. يمكن دمج الوحدة مع أجهزة التشفير والتحكم المؤازر عند الحاجة إلى حركة أكثر اتساقًا.
التعامل مع المواد وفرزها
السرعة العالية والسفر الطويل تجعل وحدات حزام التوقيت مناسبة لمعدات الفرز وأنظمة المستودعات وآليات نقل الناقل ومعدات التحميل الآلية.
معدات التوزيع واللصق
يمكن استخدام وحدات حزام التوقيت في أنظمة التوزيع الآلية عندما تتطلب العملية حركة سريعة على مساحة عمل كبيرة نسبيًا ولا تتطلب دقة عالية للغاية على مستوى التشغيل الآلي.
معدات المعالجة بالليزر
تستخدم بعض أنظمة الوسم والقطع والنقش بالليزر محاور مدفوعة بالحزام لتحديد المواقع بسرعة. ويجب تقييم الدقة والسرعة المطلوبة وفقًا لعملية الليزر المحددة.
الروبوتات الديكارتية والجسر
يمكن دمج الوحدات الخطية لحزام التوقيت المتعددة في XY أو XZ أو XYZ أو الهياكل العملاقة. تعتبر محاور الحزام الأفقية الطويلة مفيدة بشكل خاص لنقل المنتجات عبر محطات عمل متعددة.
خطوط الإنتاج الآلي
يمكن لوحدات حزام التوقيت توصيل آلات منفصلة، ونقل المكونات بين العمليات ودعم مهام المعالجة المتكررة عبر خط آلي.
كيفية اختيار الوحدة الخطية لحزام التوقيت
تحديد السكتة الدماغية المطلوبة
السكتة الدماغية المطلوبة هي مسافة الحركة الفعلية للعربة. قد تكون هناك حاجة إلى مساحة إضافية للتسارع والتباطؤ وتنشيط المستشعر وهوامش السلامة الميكانيكية.
يكون الطول الإجمالي للوحدة دائمًا أكبر من الشوط الفعال لأن الكتل الطرفية وتجميعات البكرة والعربة تشغل جزءًا من الهيكل العام.
احسب الحمولة
يجب أن يشمل تقييم الحمولة قطعة العمل والأدوات والتركيبات والكابلات وجميع المكونات المتحركة الأخرى. يجب أن تدعم الوحدة المحددة كلاً من الكتلة الساكنة والقوى الديناميكية المتولدة أثناء التسارع والتباطؤ.
تقييم الأحمال لحظة
تنتج الحمولة المثبتة بعيدًا عن مركز العربة لحظة انقلاب. يمكن أن تكون الأحمال اللحظية أكثر أهمية من وزن الحمولة نفسها.
قم بتقييم الحمولة في جميع الاتجاهات ذات الصلة وفكر في استخدام عربة أطول أو مسافة توجيه أوسع أو تصميم دليل مزدوج عند الضرورة.
تعريف السرعة والتسارع
السرعة القصوى وحدها لا تكفي لتحديد الوحدة. يجب أيضًا مراعاة ملف تعريف الحركة ووقت التسارع ومسافة السفر وتكرار الدورة ومتطلبات الاستقرار.
قد لا توفر الضربات القصيرة مسافة كافية للوحدة للوصول إلى سرعتها القصوى النظرية.
تحديد الدقة والتكرار
دقة تحديد المواقع والتكرار هي مواصفات مختلفة. تصف دقة تحديد الموضع مدى قرب وصول الحامل إلى الموضع المطلق المطلوب. تصف التكرارية مدى ثباتها في العودة إلى نفس الموضع.
يجب أن تأخذ التطبيقات ذات الأحمال المتغيرة أو متطلبات تحديد المواقع المطلقة الصارمة في الاعتبار مرونة الحزام وقد تتطلب تعليقات خارجية على الموضع.
النظر في اتجاه التثبيت
تعمل التركيبات الأفقية والرأسية والمثبتة على الحائط والمقلوبة على إنشاء ظروف تحميل مختلفة. تتطلب المحاور الرأسية اعتبارًا إضافيًا للجاذبية وعزم دوران المحرك واختيار الفرامل وحماية السلامة.
التحقق من بيئة التشغيل
يمكن أن يؤثر الغبار والرطوبة ورذاذ الزيت والمواد الكيميائية ودرجة الحرارة ومتطلبات غرف الأبحاث وحطام الإنتاج على مادة الحزام وطريقة التشحيم وتصميم الختم وعمر الخدمة.
حدد المحرك ونظام القيادة
يجب أن يوفر المحرك السرعة الكافية وعزم الدوران المستمر وعزم الدوران الأقصى لدورة الحركة الكاملة. يجب تقييم القصور الذاتي للمحرك وحجم البكرة ونسبة علبة التروس والحمولة والتسارع معًا.
تُستخدم المحركات المؤازرة بشكل شائع عند الحاجة إلى السرعة العالية والاستجابة الديناميكية والتحكم في الحلقة المغلقة. قد تكون المحركات السائرة مناسبة لمهام تحديد المواقع الأبسط والأقل تكلفة مع متطلبات أداء معتدلة.
اعتبارات التثبيت
- قم بتثبيت الوحدة على سطح تثبيت مستو وصلب بما فيه الكفاية.
- اتبع تسلسل التثبيت الموصى به لتجنب التواء الملف الشخصي.
- استخدم الدعامات المتوسطة للوحدات الطويلة عند الحاجة.
- قم بمحاذاة المحاور المتوازية بعناية في الأنظمة العملاقة أو ثنائية المحور.
- تجنب إجبار المكونات الخارجية على المحاذاة من خلال الحامل.
- قم بضبط المستشعرات والحدود الميكانيكية قبل التشغيل عالي السرعة.
- قم بتوجيه الكابلات بحيث لا تسحب الحامل أو تتداخل مع حركته.
- تأكد من شد الحزام ومحاذاة البكرة قبل التشغيل.
- ابدأ التشغيل بسرعة منخفضة وقم بزيادة معلمات الحركة تدريجيًا.
متطلبات الصيانة
يساعد الفحص المنتظم في الحفاظ على حركة موثوقة ويقلل من وقت التوقف غير المتوقع.
- افحص الحزام بحثًا عن الشقوق والأسنان التالفة وتآكل الحواف والتلوث.
- تحقق من شد الحزام وفقًا للطريقة الموصى بها من قبل الشركة المصنعة.
- فحص محاذاة البكرة وحالة التثبيت.
- قم بتشحيم الدليل الخطي في الفاصل الزمني المحدد.
- إزالة الغبار والحطام من المناطق المتحركة المكشوفة.
- تحقق من العربة وحامل المحرك والمثبتات الهيكلية.
- اختبار أجهزة الاستشعار المنزلية، وأجهزة الاستشعار الحد ووظائف التوقف في حالات الطوارئ.
- التحقيق في الضوضاء غير الطبيعية أو الاهتزاز أو تغيرات تحديد المواقع على الفور.
لا ينبغي عادةً تشحيم حزام التوقيت ما لم تطلب الشركة المصنعة للحزام ذلك بشكل صريح. قد يؤدي وضع الزيت أو الشحوم على حزام غير مناسب إلى جذب الملوثات أو إتلاف مادة الحزام.
الأسئلة المتداولة
هل الوحدة الخطية لحزام التوقيت دقيقة؟
توفر الوحدة الخطية لحزام التوقيت دقة وتكرارًا كافيين للعديد من تطبيقات النقل والمناولة والتعبئة. ومع ذلك، فإن دقة تحديد الموقع المطلقة تكون عمومًا أقل من دقة اللولب الكروي الدقيق أو وحدة المحرك الخطي لأن الحزام يمكن أن يتمدد تحت الحمل.
هل يمكن استخدام الوحدة الخطية لحزام التوقيت في الضربات الطويلة؟
نعم. تعد الحركة طويلة الشوط إحدى المزايا الرئيسية للوحدة الخطية المدفوعة بالحزام. لا يزال يتعين تقييم دعم الملف الشخصي واستطالة الحزام ومحاذاة التثبيت ودقة تحديد الموضع المطلوبة مع زيادة الشوط.
هل يمكن تثبيت وحدة حزام التوقيت عموديًا؟
نعم، ولكن التثبيت الرأسي يتطلب حسابًا دقيقًا للحمولة الصافية والجاذبية وعزم دوران المحرك وسعة الفرامل وإجراءات السلامة. قد تكون هناك حاجة إلى فرامل تثبيت أو جهاز ميكانيكي لمنع السقوط.
هل تتطلب الوحدة الخطية لحزام التوقيت التشحيم؟
عادةً لا يحتاج حزام التوقيت إلى التشحيم، ولكن عادةً ما يتطلب ذلك حاجز التوجيه الخطي وكتل التوجيه. تعتمد فترة التشحيم والصيانة الصحيحة على تصميم الوحدة وبيئة التشغيل.
ما الذي يسبب ضعف التكرار في الوحدة الخطية المدفوعة بالحزام؟
تشمل الأسباب الشائعة عدم كفاية شد الحزام، والشد المفرط للحزام، وأسنان الحزام البالية، والمثبتات السائبة، واختلال محاذاة البكرة، والحمولة الصافية غير المستقرة، وتآكل الدليل، ومشاكل ضبط المحرك وإعدادات المستشعر غير الصحيحة.
كم من الوقت يستمر حزام التوقيت؟
يعتمد عمر خدمة الحزام على سرعة التشغيل والتسارع والحمل والتوتر وقطر البكرة والبيئة وتكرار الدورة والصيانة. يعد الفحص المنتظم أكثر موثوقية من استبدال كل حزام وفقًا لفاصل زمني عالمي واحد.
هل يجب أن أختار محرك سيرفو أم محرك متدرج؟
يُفضل المحرك المؤازر بشكل عام للتشغيل عالي السرعة والتسارع السريع والتحكم في الحلقة المغلقة ودورات العمل الصعبة. قد يكون المحرك المتدرج مناسبًا للأنظمة منخفضة التكلفة ذات متطلبات السرعة والحمل وتحديد المواقع المعتدلة.
خاتمة
أوحدة خطية لحزام التوقيتهو نظام حركة خطي متكامل يستخدم حزام توقيت مسنن وآلية بكرة لتحويل دوران المحرك إلى حركة خط مستقيم. نقاط قوتها الرئيسية هي السرعة العالية، والتسارع العالي، والسفر الطويل، والضوضاء المنخفضة نسبيًا والبنية الميكانيكية المباشرة.
تجمع الوحدة بين ناقل الحركة بحزام التوقيت والدليل الخطي والعربة وقاعدة الألومنيوم والكتل الطرفية وواجهة المحرك وآلية الشد وأجهزة الاستشعار. ينقل الحزام القوة الدافعة، بينما يدعم نظام التوجيه الحمل ويحافظ على حركة خطية دقيقة.
تعتبر وحدات حزام التوقيت مناسبة بشكل خاص للتغليف، ومناولة المواد، والفرز، والتجميع الإلكتروني، والفحص البصري، وعمليات الانتقاء والمكان، وأنظمة النقل طويلة الشوط، والروبوتات الديكارتية.
يتطلب الاختيار الناجح أكثر من مجرد التحقق من الحمولة والسكتة الدماغية. يجب تقييم السرعة والتسارع والتكرار ولحظات التحميل واتجاه التثبيت والظروف البيئية وعزم دوران المحرك والدعم الهيكلي وشد الحزام كجزء من نظام الحركة الكامل.
عندما تكون السرعة العالية والسفر الطويل أكثر أهمية من دقة تحديد المواقع العالية للغاية، فإن الوحدة الخطية المدفوعة بالحزام توفر حلاً فعالاً وفعالاً من حيث التكلفة للأتمتة الصناعية الحديثة.
