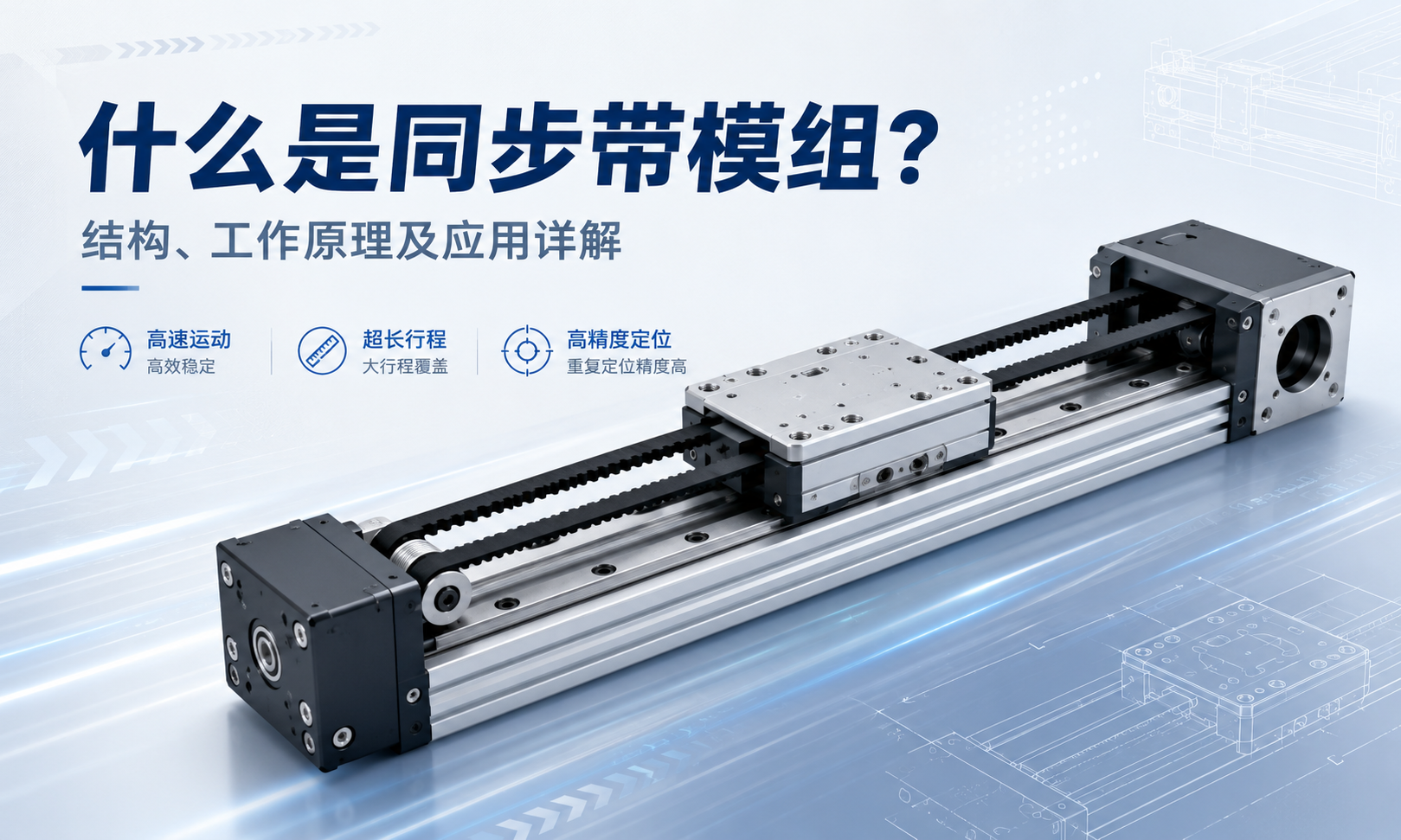

同步带模组是一种利用齿形同步带和同步轮传递动力，将电机旋转运动转换为直线运动的自动化执行机构。它通常将同步带传动系统、直线导轨、工作滑台、铝合金底座、端座、电机安装座、张紧机构、传感器及防护组件集成为一个完整的直线运动单元。
与通过滚珠丝杆和螺母传递动力的滚珠丝杆模组不同，同步带模组通过同步带在主动同步轮和从动同步轮之间循环运行，带动滑台沿直线导轨往复移动。由于同步带质量较轻、传动结构简单，并且不容易受到长丝杆临界转速的限制，因此特别适合高速、高加速度和长行程运动。
凭借速度快、行程长、运行噪声低、结构灵活及维护相对简单等特点，同步带模组被广泛应用于包装设备、物料搬运、电子装配、视觉检测、自动上下料、分拣系统、点胶设备、自动化生产线及多轴直角坐标机器人。
本文将系统介绍同步带模组的定义、基本概念、传动原理、结构组成、主要部件、性能特点、优势与局限、典型应用以及基础选型方法，帮助您全面了解同步带直线运动系统。
什么是同步带模组？
同步带模组也被称为同步带直线模组、皮带直线模组、同步带滑台或同步带线性模组，是一种用于驱动负载沿直线路径运动的集成式机械执行单元。
一套完整的同步带模组通常由铝合金型材底座、直线导轨、导轨滑块、工作滑台、齿形同步带、主动同步轮、从动同步轮、支撑轴承、两端端座、电机连接机构及同步带张紧机构组成。
电机带动主动同步轮旋转后，主动轮通过齿形啮合驱动同步带循环运动。工作滑台与同步带固定连接，因此同步带的直线运动部分会带动滑台沿导轨向前或向后移动。
同步带表面具有规则排列的齿形结构，可与同步轮上的齿槽准确啮合。与依靠摩擦力传动的普通皮带相比，齿形啮合能够明显降低打滑风险，使滑台位置更加稳定，并提高往复运动的一致性。
在同步带模组中，同步带主要负责传递驱动力，直线导轨则负责承受负载、限制运动方向以及抵抗径向力、侧向力和倾覆力矩。同步带不应代替导轨承担主要外部载荷。
同步带模组的工作原理
同步带模组的工作过程，本质上是将电机输出的旋转运动转换为滑台直线运动的过程。
- 伺服电机、步进电机或减速电机输出旋转运动和扭矩。
- 电机轴直接或通过联轴器、减速机与主动同步轮连接。
- 主动同步轮旋转，并通过齿形啮合驱动同步带循环运行。
- 同步带将电机输出的驱动力传递给与其固定连接的工作滑台。
- 工作滑台在导轨滑块的支撑和约束下沿直线导轨运动。
- 从动同步轮改变同步带的运行方向，使同步带形成完整的闭环传动路径。
- 张紧机构维持适当的同步带预紧力，减少松弛、振动和齿形跳动。
- 原点传感器、限位传感器及控制系统共同确定滑台的原点、行程范围、运行速度和目标位置。
同步带模组的运动方向由电机旋转方向决定。当电机反向旋转时，同步带运行方向随之改变，工作滑台也会向相反方向移动。
同步轮旋转与直线位移的关系
主动同步轮每旋转一周所产生的理论直线位移，主要取决于同步带节距和同步轮齿数。
同步轮每转直线位移 = 同步带节距 × 同步轮齿数
例如，使用节距为5毫米的同步带，主动同步轮齿数为20齿，则主动同步轮每旋转一周，理论上可以带动同步带和滑台移动100毫米。
通过这一关系，可以根据目标直线速度计算主动同步轮及电机所需转速。不过，模组实际运动精度还会受到同步带弹性、同步轮加工精度、同步带张力、负载变化、导轨精度、温度变化和控制参数等因素影响。
同步带模组的整体结构
同步带模组通常采用一体化结构设计，将传动、导向、承载和安装功能整合在同一个机械单元中。不同厂家和不同系列的产品在外观及细节上可能存在差异，但主要结构基本相同。
铝合金型材底座
铝合金型材是同步带模组的主体结构，用于安装和支撑直线导轨、端座、同步轮、工作滑台及其他机械部件。
底座型材需要具备足够的抗弯刚性和抗扭刚性。如果型材刚性不足，在负载或高速运动作用下容易产生弯曲、振动和扭转，进而影响滑台的运动精度和稳定性。
对于长行程同步带模组，通常还需要设置中间支撑，以降低型材自身挠度。
直线导轨系统
直线导轨沿模组长度方向安装在铝型材底座上，导轨滑块与工作滑台连接，并沿导轨进行往复运动。
导轨系统主要负责承受外部负载、保证滑台运动直线度、提高结构刚性，并抵抗负载产生的侧向力和倾覆力矩。
导轨的规格、数量、安装间距和预压等级会直接影响同步带模组的负载能力、运行阻力、刚性和使用寿命。
同步带传动系统
同步带传动系统通常由齿形同步带、主动同步轮和从动同步轮组成。同步带绕过两端同步轮，形成闭环循环结构。
主动同步轮与电机连接，负责将电机扭矩转换为同步带的循环运动。从动同步轮安装在模组另一端，用于改变同步带运行方向，并配合张紧机构维持合理的同步带张力。
工作滑台
工作滑台是同步带模组上的运动平台，用于安装工件、夹具、机械手、吸盘、点胶头、摄像头、检测传感器、焊接工具或其他自动化执行部件。
滑台下方通常与一个或多个导轨滑块连接，同时通过压板或夹紧结构与同步带固定。滑台尺寸、导轨滑块数量及安装间距会影响模组的负载能力和抗力矩能力。
两端端座
端座安装在铝合金底座两端，用于支撑同步轮、轴承和同步带，同时对模组内部传动部件起到一定保护作用。
通常一端作为驱动端，用于安装电机和主动同步轮；另一端作为从动端，用于安装从动同步轮及张紧机构。
电机安装结构
电机安装座用于连接伺服电机、步进电机或减速电机，并将电机动力传递给主动同步轮。
根据设备空间和安装方向，电机可以采用直连、侧装、下装或折返安装方式。不同安装方式会影响模组总长度、设备占用空间、维护便利性及电缆布置。
同步带张紧机构
张紧机构通过调整同步轮位置或改变同步轮之间的相对距离，为同步带提供合适的预紧力。
同步带过松可能导致启动响应滞后、运行振动、重复定位精度下降、跳齿或异常噪声；同步带过紧则会增加同步带内部应力和轴承负载，加速同步带、同步轮及轴承磨损。
传感器与防护组件
同步带模组可以配置原点传感器、正负限位传感器、传感器安装槽、机械限位块、防尘钢带、防护盖板、密封条及拖链连接件。
传感器用于向控制系统提供原点和行程位置信号，防护组件则用于减少灰尘、杂物进入模组内部，并降低人员误触运动部件的风险。
同步带模组的主要部件及功能
| 主要部件 | 主要功能 |
|---|---|
| 铝合金型材底座 | 支撑模组整体结构，并提供安装基准和结构刚性。 |
| 直线导轨 | 确定滑台运动方向，并承受外部载荷。 |
| 导轨滑块 | 沿直线导轨运动，支撑并连接工作滑台。 |
| 齿形同步带 | 将电机驱动力传递给工作滑台。 |
| 主动同步轮 | 将电机旋转运动转换为同步带循环运动。 |
| 从动同步轮 | 改变同步带方向，形成闭环传动路径。 |
| 工作滑台 | 为工件、夹具或执行工具提供安装平台。 |
| 支撑轴承 | 支撑同步轮旋转，降低运行摩擦。 |
| 两端端座 | 支撑同步轮和轴承，并保护模组两端结构。 |
| 电机安装座 | 连接电机与模组传动系统。 |
| 张紧机构 | 调整并保持同步带所需张力。 |
| 原点及限位传感器 | 提供原点、正限位和负限位位置信号。 |
| 防护盖板 | 减少灰尘和异物进入，并保护运动部件。 |
| 紧固件及定位件 | 固定各机械部件并保持装配位置精度。 |
同步带模组的性能特点
运行速度高
高速运动是同步带模组最突出的性能特点之一。同步带质量较轻，传动过程中不需要驱动长丝杆高速旋转，因此非常适合快速搬运和高速往复运动。
同步带模组的实际最高速度会受到同步带规格、同步轮直径、电机转速、行程长度、负载重量、导轨结构及模组刚性的共同影响。
加速度高
同步带传动系统的运动惯量较低，能够支持工作滑台快速启动和停止。在包装、分拣、上下料及取放应用中，高加速度有助于缩短单次运动时间，提高设备生产节拍。
不过，加速度越高，模组所需驱动力和电机峰值扭矩也越大。高速启停还可能增加同步带张力波动、结构振动和负载冲击，因此需要合理规划运动曲线。
适合长行程运动
同步带模组不依赖长丝杆高速旋转，因此不会像滚珠丝杆系统那样明显受到丝杆临界转速的限制，更适合构建长行程运动轴。
这一特点使同步带模组广泛应用于长距离输送、跨工位搬运、桁架机械手、龙门系统及仓储自动化设备。
随着行程增加，还需要重点评估铝型材挠度、同步带伸长、安装平行度、中间支撑间距及定位精度变化。
定位精度适中
同步带模组能够满足大多数工业搬运、上下料和定点输送任务的定位要求，但其绝对定位精度通常低于高精度滚珠丝杆模组和直线电机模组。
同步带具有一定弹性。当负载、加速度或运动方向发生变化时，同步带可能产生微小伸缩，从而影响滑台实际位置。
使用闭环伺服控制可以改善运动响应和电机控制精度，但不能完全消除同步带自身的弹性变形。
重复定位性能良好
当同步带张力正确、机械结构稳定且负载变化较小时，同步带模组通常可以获得良好的重复定位性能。
对于自动上下料、包装、分拣、固定工位点胶及产品搬运等应用，重复返回同一位置的能力通常比绝对坐标误差更加重要。
运行噪声较低
同步带与同步轮之间采用齿形啮合，且传动部件质量较轻。在正确安装和张紧的情况下，同步带模组通常能够保持较平稳、较低噪声的运行状态。
如果模组出现异常噪声，可能与同步带张力不正确、同步轮不同轴、同步带齿损坏、轴承磨损、导轨润滑不足或异物进入有关。
维护相对简单
同步带本身通常不需要润滑，日常维护主要包括检查同步带张力、同步带磨损、同步轮对中、轴承状态、紧固件松动情况及传感器工作状态。
同步带模组中的直线导轨和导轨滑块仍然需要按照运行环境和使用频率定期补充润滑脂。
同步带模组的常见结构类型
开放式同步带模组
开放式同步带模组的导轨、同步带或部分传动结构直接暴露在外，检查和维护较为方便，制造成本也相对较低。
这类结构更适合灰尘较少、环境较清洁的室内自动化设备，但对粉尘、碎屑和人员误触的防护能力相对有限。
半封闭同步带模组
半封闭同步带模组通过盖板、防尘条或局部外壳遮挡部分内部传动结构，在维护便利性、制造成本和防护性能之间取得平衡。
它是许多常规工业自动化设备中较为常见的同步带模组结构。
全封闭同步带模组
全封闭同步带模组采用完整外壳、盖板或密封带对内部同步带和导轨系统进行保护，可以减少灰尘及异物进入模组内部。
全封闭结构更适合存在生产碎屑或对人员防护要求较高的场景。不过，全封闭并不代表模组自动具备防水、防腐蚀或高等级防尘能力，仍需根据具体防护等级和环境条件进行选择。
单导轨与双导轨结构
单导轨结构尺寸紧凑、重量较轻、成本较低，适合中小负载及力矩较小的应用。
双导轨或宽导轨结构能够提供更大的导向间距，对侧向负载和倾覆力矩具有更强的抵抗能力，适合较宽滑台、偏心负载或高动态运动。
不同电机安装方向
电机可以安装在模组轴向端部，也可以采用侧装、下装或折返安装方式。折返安装通常通过额外的同步轮和传动带将电机布置在模组侧面。
电机安装方向应根据设备内部空间、模组总长度、电缆方向、维护空间和其他机械部件的位置综合确定。
同步带模组的主要优势
- 速度高：适合高速定点运动和快速物料输送。
- 加速度高：传动部件质量较轻，有利于缩短设备运行节拍。
- 行程长：适合构建长距离直线运动轴。
- 结构简单：传动零件相对较少，便于集成和维护。
- 运行噪声低：同步带传动能够实现较平稳的运动。
- 电机安装灵活：可根据设备空间选择多种电机安装方向。
- 综合成本合理：能够在速度、行程、精度和成本之间取得良好平衡。
- 便于多轴组合：可以搭建XY、XZ、XYZ及龙门运动平台。
同步带模组的局限性
同步带模组并不是所有直线运动应用的最佳方案，在选型时还需要了解其结构局限。
- 同步带具有弹性，负载变化时可能影响绝对定位精度。
- 对于超大推力应用，可能需要使用更宽同步带、双同步带结构或其他传动方式。
- 同步带张力不正确会影响重复定位精度和使用寿命。
- 长行程垂直安装需要重点考虑重力、制动器和防坠落措施。
- 环境温度变化可能影响同步带长度和系统位置精度。
- 偏心负载或较大倾覆力矩可能需要加宽滑台或增加导轨。
- 尖锐碎屑、高温、油液或化学物质可能损坏不适用的同步带材料。
- 同步带属于磨损部件，需要定期检查并在达到磨损程度后更换。
同步带模组与滚珠丝杆模组的区别
| 对比项目 | 同步带模组 | 滚珠丝杆模组 |
|---|---|---|
| 主要特点 | 高速、长行程 | 高精度、高推力 |
| 传动部件 | 齿形同步带和同步轮 | 滚珠丝杆和滚珠螺母 |
| 定位精度 | 通常为中等水平 | 通常更高 |
| 运行速度 | 通常较高 | 受到丝杆转速和行程影响 |
| 长行程能力 | 非常适合 | 需要考虑丝杆临界转速和支撑方式 |
| 推力能力 | 适合轻中负载及中等推力应用 | 适合中高推力应用 |
| 运行噪声 | 相对较低 | 高速旋转时噪声可能增加 |
| 维护内容 | 检查同步带并润滑导轨 | 润滑丝杆和导轨 |
| 典型应用 | 搬运、分拣、包装及长距离输送 | 精密装配、加工、压装及高精度定位 |
两种模组并不存在绝对的优劣关系。如果项目更关注高速、长行程和快速搬运，通常优先考虑同步带模组；如果项目更关注定位精度、结构刚性和轴向推力，则滚珠丝杆模组通常更加合适。
同步带模组的典型应用
自动取放设备
同步带模组可以在上料位、加工位、检测位和下料位之间快速移动，常被用作取放设备中的水平运动轴。
包装机械
包装生产线通常需要进行产品输送、装盒、贴标、封装、码垛及包装材料搬运。同步带模组的高速和高重复运行能力有助于缩短包装节拍。
电子装配设备
在3C电子及电子制造设备中，同步带模组可以用于移动治具、托盘、摄像头、点胶机构、锁螺丝机构及产品搬运组件。
视觉检测系统
同步带滑台可以带动工业相机或被检测工件在较大的检测区域内移动。在对运动稳定性要求较高时，可以配合伺服电机、编码器和闭环控制系统使用。
物料搬运与自动分拣
同步带模组具有高速和长行程特点，适合应用于自动分拣设备、仓储系统、输送线移载机构及自动上下料设备。
点胶与涂胶设备
当点胶设备需要在较大工作范围内快速移动，而又不要求达到精密机床级别的定位精度时，同步带模组是一种常见的驱动方案。
激光加工设备
部分激光打标、激光切割和激光雕刻设备会使用同步带运动轴进行快速定位。具体是否适用，需要结合激光加工精度、运行速度及负载情况进行判断。
直角坐标机器人与龙门系统
多套同步带模组可以组合为XY、XZ、XYZ或龙门结构。长行程同步带轴特别适合在多个工位之间搬运产品或搭建大型工作区域。
自动化生产线
同步带模组可以连接不同加工设备，在多个工序之间输送零件，并完成重复性的上料、转移、定位和下料任务。
如何选择同步带模组？
确定有效行程
有效行程是工作滑台实际需要移动的距离。在确定行程时，还需要考虑加速距离、减速距离、传感器触发位置以及机械安全余量。
同步带模组的整体长度通常大于有效行程，因为两端端座、同步轮组件和工作滑台都会占用一定空间。
计算实际负载
负载计算不仅需要包含工件重量，还应包括夹具、工具、吸盘、线缆、拖链连接件及所有随滑台移动的组件。
选型时既要考虑静态重量，也要考虑加速和减速过程中产生的动态惯性力。
评估力矩载荷
当负载重心偏离工作滑台中心时，会产生倾覆力矩。很多情况下，力矩载荷比负载重量本身更容易影响导轨和滑台寿命。
应分别评估不同方向的力矩，并根据需要选择加长滑台、加宽导轨间距或双导轨同步带模组。
确定速度和加速度
同步带模组选型不能只比较最高速度，还需要结合实际运动距离、加速时间、减速时间、运行频率和停止稳定时间进行判断。
对于短行程运动，滑台可能还没有加速到理论最高速度，就已经需要开始减速。
明确定位精度和重复定位精度
定位精度与重复定位精度是两个不同的指标。定位精度表示滑台实际位置与控制系统指令位置之间的差异；重复定位精度表示滑台多次返回同一目标位置时的一致性。
对于负载变化较大或绝对位置要求严格的应用，应充分考虑同步带弹性，并根据需要增加外部位置反馈装置。
确认安装方向
水平安装、垂直安装、侧挂安装和倒装会产生不同的受力状态。垂直运动轴需要额外考虑负载重力、电机保持扭矩、制动器容量及防坠落保护。
评估使用环境
粉尘、水汽、油雾、化学物质、环境温度、洁净室要求及生产碎屑都会影响同步带材料、防护结构、润滑方式和模组使用寿命。
选择电机和驱动系统
电机需要在整个运动周期内提供足够的转速、持续扭矩和峰值扭矩。选型时应综合计算电机惯量、主动轮尺寸、减速比、移动负载和加速度。
当设备要求高速、高加速度、快速响应和闭环位置控制时，通常选择伺服电机。对于速度和负载要求适中、成本控制较严格的简单定位任务，也可以使用步进电机。
同步带模组安装注意事项
- 将模组安装在平整并具有足够刚性的安装基面上。
- 按照合理的紧固顺序锁紧螺栓，避免铝型材发生扭曲。
- 长行程模组应根据需要设置中间支撑。
- 龙门或双轴同步系统需要准确调整两条运动轴的平行度。
- 不要通过强行拉动工作滑台来补偿外部安装误差。
- 高速调试前应先设置原点、限位传感器和机械安全位置。
- 合理布置电缆和拖链，避免线缆拉扯工作滑台。
- 运行前检查同步带张力和同步轮对中情况。
- 初次调试应从低速开始，再逐步提高速度和加速度参数。
同步带模组的维护要求
定期检查和预防性维护能够保持同步带模组的运动稳定性，并减少突发停机。
- 检查同步带是否出现裂纹、缺齿、边缘磨损或污染。
- 按照制造商规定的方法检查同步带张力。
- 检查主动轮和从动轮是否对中，固定螺栓是否松动。
- 按照规定周期为直线导轨和导轨滑块补充润滑脂。
- 清除模组运动区域内的灰尘、碎屑和异物。
- 检查工作滑台、电机安装座和结构紧固件。
- 测试原点传感器、限位传感器及急停功能。
- 发现异常噪声、振动或定位变化时及时停机检查。
在没有特殊说明的情况下，不应在同步带表面涂抹润滑油或润滑脂。不合适的油脂可能吸附灰尘，甚至影响同步带材料性能和齿形啮合。
同步带模组常见问题
同步带模组的精度高吗？
同步带模组的定位精度和重复定位精度能够满足多数搬运、包装、分拣和上下料应用，但由于同步带存在弹性，其绝对定位精度通常低于高精度滚珠丝杆模组和直线电机模组。
同步带模组适合长行程吗？
适合。长行程是同步带模组的主要优势之一。随着行程增加，需要进一步评估型材挠度、同步带伸长、安装平行度、中间支撑和目标定位精度。
同步带模组可以垂直安装吗？
可以，但垂直安装需要准确计算负载重力、电机扭矩、制动器容量和安全保护措施。部分应用还需要配置机械防坠落装置。
同步带模组需要润滑吗？
同步带本身通常不需要润滑，但直线导轨和导轨滑块通常需要定期润滑。具体润滑脂类型和润滑周期应根据模组结构、运行频率和使用环境确定。
同步带模组重复定位不稳定是什么原因？
常见原因包括同步带过松或过紧、同步带齿磨损、固定螺栓松动、同步轮不同轴、负载不稳定、导轨磨损、电机参数不合理以及传感器位置设置错误。
同步带能够使用多长时间？
同步带使用寿命与运行速度、加速度、负载、张力、同步轮直径、运行环境、工作频率和维护情况有关。相比采用统一的固定更换周期，定期检查同步带实际磨损状态更加可靠。
同步带模组应该配伺服电机还是步进电机？
高速、高加速度、高动态响应和闭环控制应用通常更适合使用伺服电机。速度、负载和定位要求适中，并且更重视设备成本的应用，可以考虑使用步进电机。
总结
同步带模组是一种通过齿形同步带和同步轮传动，将电机旋转运动转换为直线运动的集成式自动化执行机构。其主要特点包括运行速度高、加速度高、行程长、噪声较低以及机械结构相对简单。
同步带模组将同步带传动、直线导轨、工作滑台、铝合金底座、两端端座、电机接口、张紧机构和传感器整合在同一个运动单元中。同步带负责传递驱动力，直线导轨负责支撑负载并保证滑台沿规定方向稳定运动。
同步带模组特别适合包装、分拣、物料搬运、电子装配、视觉检测、自动上下料、长距离输送、直角坐标机器人及龙门机械手等工业自动化应用。
选择同步带模组时，不能只考虑负载和行程，还需要综合评估运行速度、加速度、重复定位精度、力矩载荷、安装方向、使用环境、电机扭矩、型材支撑及同步带张力。
当设备更加关注高速、长行程和快速搬运，而不要求极高的绝对定位精度时，同步带直线模组通常能够提供高效、灵活且具有成本优势的直线运动解决方案。
