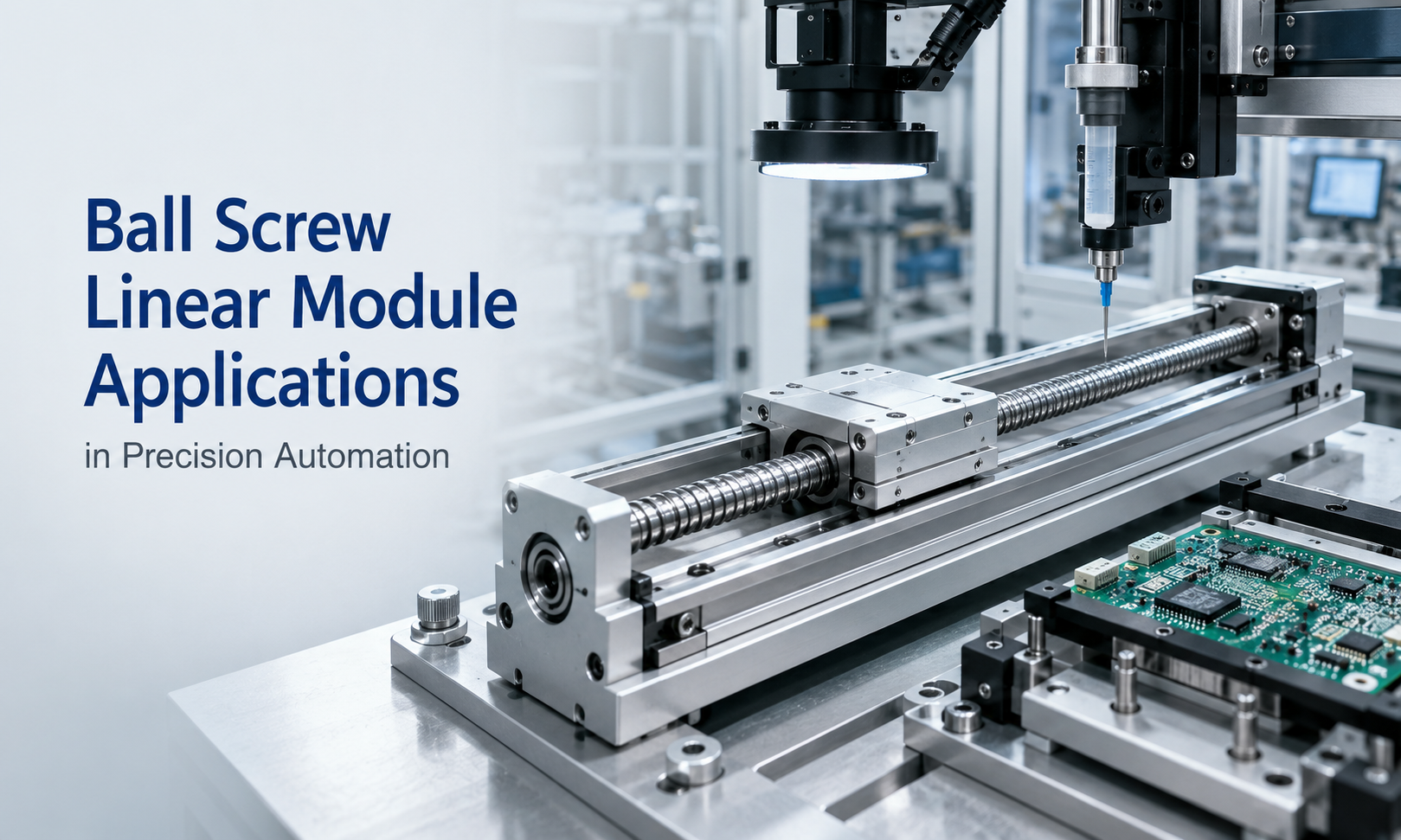

Applicazioni dei moduli lineari con viti a ricircolo di sfere nell'automazione di precisione

I moduli lineari con viti a ricircolo di sfere sono ampiamente utilizzati nei sistemi di automazione di precisione che richiedono posizionamento accurato, elevata ripetibilità, forte spinta assiale e movimento lineare stabile. Combinando una vite a ricircolo di sfere di precisione, una guida lineare, un carrello, cuscinetti di supporto e un servomotore o un motore passo-passo, il modulo converte il movimento rotatorio in una corsa lineare controllata.

Rispetto agli assi con azionamento a cinghia, i moduli lineari con viti a ricircolo di sfere sono generalmente più adatti per applicazioni in cui la precisione di posizionamento, la rigidità e il movimento di avanzamento controllato sono più importanti della corsa estremamente lunga o della velocità di traslazione massima. Le applicazioni tipiche includono assemblaggio di componenti elettronici, apparecchiature per semiconduttori, ispezione visiva, erogazione di precisione, lavorazione laser, caricamento di macchine CNC, apparecchiature mediche, sistemi di misurazione e automazione multiasse.

Perché i moduli lineari con viti a ricircolo di sfere vengono utilizzati nell'automazione di precisione

Un attuatore con vite a ricircolo di sfere utilizza sfere di acciaio a ricircolo tra l'albero della vite e la chiocciola per ridurre l'attrito di scorrimento. Questo principio di trasmissione consente al modulo di fornire un movimento fluido, un'efficiente trasmissione della potenza e un controllo preciso della posizione del carrello.

Importanti vantaggi applicativi includono:

• Elevata precisione di posizionamento per operazioni di assemblaggio e lavorazione controllate
• Elevata ripetibilità durante i cicli produttivi continui
• Forte spinta assiale per le operazioni di spinta, pressatura e alimentazione
• Elevata rigidità strutturale sotto carichi variabili
• Gioco meccanico ridotto quando si utilizza una chiocciola a ricircolo di sfere precaricata
• Movimento fluido a velocità operative basse e medie
• Facile integrazione con servomotori, motori passo-passo e controller di movimento
• Costruzione flessibile di sistemi di movimento ad asse singolo, XY, XZ e XYZ

La prestazione effettiva di amodulo lineare con vite a ricircolo di sferedipende dal passo della vite, dal diametro della vite, dalla struttura della guida, dalla disposizione dei cuscinetti, dalla selezione del motore, dal livello di precarico, dalla precisione di installazione e dai parametri di controllo.

1. Gruppo elettronico

La produzione elettronica richiede movimenti precisi e ripetibili quando si maneggiano piccoli componenti, circuiti stampati, connettori e assemblaggi elettronici. Un modulo lineare con vite a ricircolo di sfere può fornire un posizionamento lineare controllato per stazioni di assemblaggio automatizzate in cui la precisione del movimento influisce direttamente sulla qualità del prodotto.

Le applicazioni comuni di assemblaggio di componenti elettronici includono:

• Carico e scarico PCB
• Inserimento e allineamento dei componenti
• Assemblaggio del connettore
• Fissaggio automatico a vite
• Saldatura e posizionamento della saldatura
• Erogazione di adesivo o pasta termica
• Assemblaggio di telefoni cellulari ed elettronica di consumo
• Posizionamento delle celle della batteria e del modulo elettronico

In una stazione di avvitatura automatica, ad esempio, un asse con vite a ricircolo di sfere può spostare l'avvitatore in una posizione controllata mantenendo una rigidità sufficiente durante il processo di avvitamento. Nei sistemi di inserimento dei connettori, il controllo accurato dell'asse aiuta a mantenere l'allineamento e riduce il rischio di danni ai componenti.

Per i macchinari elettronici compatti, un modulo con vite a ricircolo di sfere chiuso o incorporato può ridurre lo spazio di installazione e proteggere i componenti di trasmissione da polvere, particelle di saldatura e detriti di assemblaggio.

2. Apparecchiature per semiconduttori

Le apparecchiature per la produzione e l'ispezione dei semiconduttori spesso richiedono movimenti precisi, vibrazioni ridotte e ripetibilità stabile. I moduli lineari con viti a ricircolo di sfere possono essere utilizzati nella movimentazione dei wafer, nell'ispezione dei trucioli, nell'imballaggio, nell'incollaggio e nei sistemi di posizionamento ausiliari.

Le tipiche applicazioni dei semiconduttori includono:

• Meccanismi di trasferimento dei wafer
• Posizionamento ispezione wafer
• Attrezzature per lo smistamento dei trucioli
• Sistemi die bonding e wire bonding
• Attrezzature per l'imballaggio di semiconduttori
• Meccanismi di allineamento ottico
• Carico e scarico dei vassoi
• Stazioni di prova e misura

In queste applicazioni, potrebbe essere necessario che il modulo esegua piccoli movimenti incrementali mantenendo un posizionamento coerente per migliaia di cicli. Una vite a sfere rullata rettificata o ad alta precisione, una chiocciola precaricata e una guida lineare rigida possono contribuire a migliorare la ripetibilità e ridurre la perdita di movimento.

I moduli standard con vite a ricircolo di sfere non sono automaticamente adatti a tutti gli ambienti di camera bianca. Le apparecchiature a semiconduttore possono richiedere lubrificazione a basso contenuto di particelle, componenti resistenti alla corrosione, coperture compatibili con le camere bianche, guarnizioni speciali e selezione controllata dei materiali. I requisiti di pulizia dovrebbero pertanto essere confermati durante la fase di progettazione.

3. Ispezione della vista

I sistemi di visione artificiale utilizzano telecamere, obiettivi, software di illuminazione e di elaborazione delle immagini per ispezionare dimensioni, superfici, etichette, difetti e condizioni di assemblaggio. La qualità del risultato dell'ispezione dipende non solo dalla telecamera ma anche dalla stabilità della piattaforma di movimento.

Una tavola lineare con vite a ricircolo di sfere può spostare la telecamera, il prodotto o l'attrezzatura di ispezione a una velocità e posizione controllate. Le applicazioni comuni di ispezione visiva includono:

• Ispezione dei componenti elettronici
• Rilevamento difetti PCB
• Misurazione delle dimensioni del prodotto
• Ispezione di graffi e difetti superficiali
• Verifica di etichette e codici a barre
• Riconoscimento ottico dei caratteri
• Ispezione della batteria e del connettore
• Posizionamento automatico del microscopio

Per i sistemi di telecamere a scansione lineare, l'asse deve spesso mantenere una velocità di scansione stabile in modo che i pixel dell'immagine corrispondano coerentemente alla distanza fisica di spostamento. Per l'ispezione con scansione dell'area, il modulo deve fermarsi accuratamente in ciascuna posizione di ispezione e rimanere stabile mentre l'immagine viene catturata.

Sono importanti basse vibrazioni, sufficiente rigidità della guida e accelerazione adeguatamente regolata. Un'accelerazione eccessiva o un carico sporgente non supportato possono causare immagini sfocate, ritardi di assestamento o risultati di misurazione incoerenti.

4. Erogazione di precisione

Le apparecchiature di erogazione di precisione applicano adesivi, sigillanti, pasta saldante, lubrificanti, resine e altri materiali lungo un percorso controllato. I moduli lineari con viti a ricircolo di sfere sono comunemente utilizzati perché possono fornire posizioni iniziali precise, velocità di avanzamento stabile e traiettorie di erogazione ripetibili.

Le tipiche applicazioni di erogazione includono:

• Dosatura elettronica di adesivo
• Rivestimento conforme PCB
• Sigillatura della batteria
• Collegamento dell'obiettivo e del modulo fotocamera
• Applicazione adesiva per dispositivo medico
• Incapsulamento LED
• Dosatura pasta termica
• Riempimento fluido di precisione

Per l'erogazione in linea retta è possibile utilizzare un singolo asse con vite a ricircolo di sfere, mentre i sistemi XY o XYZ possono seguire percorsi bidimensionali o tridimensionali più complessi. L'asse Z controlla l'altezza di erogazione, mentre gli assi X e Y controllano il percorso e la velocità di spostamento.

La qualità dell'erogazione non è influenzata soltanto dalla precisione del posizionamento. La fluidità del movimento, la stabilità della velocità, le transizioni degli angoli, le impostazioni di accelerazione, l'altezza dell'ugello e l'interpolazione del controller influiscono tutti sulla larghezza del cordone finale e sulla distribuzione del materiale.

5. Lavorazione laser

I moduli lineari con vite a ricircolo di sfere vengono utilizzati in apparecchiature laser che richiedono un posizionamento accurato del pezzo o un movimento controllato della testa laser. I processi idonei includono marcatura laser, incisione, saldatura, foratura, taglio e trattamento superficiale.

Le applicazioni comuni di elaborazione laser includono:

• Posizionamento della marcatura laser
• Taglio laser di piccolo formato
• Saldatura laser di precisione
• Foratura laser
• Regolazione della componente ottica
• Posizionamento del fuoco laser
• Elaborazione della scheda della batteria
• Elaborazione di componenti elettronici

Per aree di lavoro piccole e medie, i moduli con viti a ricircolo di sfere forniscono un'utile combinazione di precisione, rigidità e spinta. In una piattaforma laser XY, due moduli lineari muovono il pezzo o la testa laser lungo le coordinate programmate. Un modulo dell'asse Z può regolare la distanza di messa a fuoco o l'altezza di elaborazione.

Per corse molto lunghe o taglio laser ad altissima velocità, può essere più adatto un sistema con motore lineare, a cremagliera o con trasmissione a cinghia. La velocità critica della vite a ricircolo di sfere, l'avvitamento della vite e l'allungamento termico devono essere valutati quando la corsa richiesta e la velocità di rotazione aumentano.

6. Carico e scarico della macchina CNC

I sistemi di caricamento CNC automatizzati trasferiscono parti grezze, attrezzature e componenti finiti tra trasportatori, vassoi e macchine utensili. I moduli lineari con viti a ricircolo di sfere possono essere utilizzati in sistemi compatti di asservimento macchine dove sono richiesti posizionamento, rigidità e spinta controllati.

Gli usi tipici includono:

• Alimentazione del pezzo
• Carico e scarico del mandrino
• Posizionamento dell'apparecchio
• Trasferimento di utensili o vassoi
• Regolazione dell'orientamento della parte
• Trasferimento stazione di ispezione
• Piccoli sistemi di carico a portale

In un meccanismo di carico, il modulo deve resistere al carico utile nonché alle forze di accelerazione, alle forze di compensazione e ai momenti di carico creati dalla pinza e dal pezzo. Pertanto è necessario verificare il carico dinamico consentito e la capacità del momento della guida lineare invece di considerare solo il carico assiale nominale.

Per gli assi di sollevamento verticali, il motore deve fornire una coppia sufficiente per sollevare il carico e controllarlo durante la decelerazione. Potrebbe essere necessario un motore con freno, un meccanismo di controbilanciamento o un dispositivo anticaduta per impedire movimenti incontrollati quando viene interrotta l'alimentazione.

7. Attrezzature mediche

Le apparecchiature mediche e di laboratorio spesso richiedono una struttura compatta, un movimento controllato, un basso rumore di funzionamento e una ripetibilità affidabile. I moduli lineari con viti a ricircolo di sfere possono essere integrati in strumenti diagnostici, automazione di laboratorio e apparecchiature per la produzione di dispositivi medici.

Le possibili applicazioni includono:

• Sistemi di manipolazione dei campioni
• Analizzatori di laboratorio
• Attrezzatura per la distribuzione dei reagenti
• Stadi del microscopio
• Posizionamento dell'imaging medico
• Apparecchiature di test automatizzate
• Assemblaggio di dispositivi medici
• Attrezzature per l'imballaggio farmaceutico

Nelle apparecchiature per la gestione dei campioni, il modulo può spostare provette, vassoi o meccanismi di pipettaggio tra le stazioni di elaborazione. Nella microscopia automatizzata, un tavolino XY compatto può posizionare i campioni sotto il sistema ottico per la scansione e l'acquisizione delle immagini.

Le applicazioni mediche possono richiedere un'attenzione particolare al rumore, alla lubrificazione, alla resistenza alla corrosione, ai metodi di pulizia e alla compatibilità dei materiali. Il modulo dovrebbe essere selezionato in base all'ambiente effettivo dell'apparecchiatura anziché basarsi solo su specifiche industriali standard.

8. Sistemi di misurazione

Le apparecchiature di misurazione di precisione richiedono un movimento stabile in modo che le letture dei sensori corrispondano accuratamente alla posizione fisica dell'oggetto ispezionato. I moduli lineari con viti a ricircolo di sfere possono fungere da assi di posizionamento nei sistemi di controllo dimensionale, scansione e calibrazione.

Le tipiche applicazioni di misurazione includono:

• Macchine di misura ottica
• Misurazione dello spostamento laser
• Ispezione del profilo superficiale
• Sistemi di misura delle coordinate
• Attrezzatura per la calibrazione del misuratore
• Stadi del microscopio automatizzato
• Piattaforme di scansione dei sensori
• Sistemi di analisi di laboratorio

In questi sistemi, la ripetibilità è spesso importante quanto l’assoluta precisione di posizionamento. Un modulo può tornare ripetutamente allo stesso punto di misurazione anche quando il sistema completo dispone di un processo di calibrazione separato per compensare l'errore di passo, l'errore termico e l'errore di assemblaggio.

Per misurazioni ad alta precisione, il progettista deve considerare anche la risoluzione dell'encoder, il grado di precisione della vite, la rettilineità della guida, la planarità della superficie di montaggio, la stabilità termica, la deformazione strutturale e l'isolamento dalle vibrazioni.

9. Automazione multiasse

I moduli lineari con viti a ricircolo di sfere possono essere combinati per creare sistemi di movimento multiasse coordinati. Le configurazioni standard includono tavole a croce XY, sistemi a sbalzo XZ, sistemi cartesiani XYZ e strutture a portale compatte.

Le comuni applicazioni multiasse includono:

• Sistemi di prelievo e posizionamento
• Macchine automatiche per l'assemblaggio
• Robot di distribuzione
• Piattaforme di ispezione visiva
• Apparecchiature per la lavorazione laser
• Sistemi di prova e misura
• Attrezzature per lo smistamento e il posizionamento
• PiccoloRobot cartesiani

In un sistema XYZ, l'asse X normalmente fornisce la corsa orizzontale principale, l'asse Y fornisce il posizionamento laterale e l'asse Z controlla il movimento verticale. La disposizione degli assi deve essere progettata in modo tale che ciascun modulo possa supportare la massa dei moduli, del motore, dei cavi, degli utensili e del carico utile installati sopra di esso.

L'asse inferiore solitamente trasporta il carico combinato maggiore. Le dimensioni della guida, il diametro della vite, la struttura di supporto e la capacità del motore devono pertanto essere calcolati in base alla massa totale in movimento e non solo al peso finale del pezzo.

Confronto delle applicazioni

Applicazione	Requisito di movimento principale	Importanti fattori di selezione
Assemblaggio elettronico	Posizionamento ripetitivo accurato	Ripetibilità, dimensioni compatte, rigidità e tempo ciclo
Apparecchiature per semiconduttori	Movimento di precisione a basse vibrazioni	Pulizia, precarico, lubrificazione e controllo delle particelle
Ispezione della vista	Scansione e posizionamento stabili	Stabilità della velocità, tempo di assestamento e rigidità della guida
Erogazione di precisione	Controllo fluido del percorso	Interpolazione, coerenza della velocità e controllo dell'asse Z
Lavorazione laser	Movimento programmato accurato	Corsa, velocità, stabilità termica e precisione di posizionamento
Caricamento CNC	Trasferimento rigido del carico utile	Carico, capacità di momento, accelerazione e dispositivi di sicurezza
Attrezzature mediche	Movimento silenzioso e affidabile	Requisiti di rumore, pulizia, materiali e lubrificazione
Sistemi di misurazione	Scansione stabile e ripetibile	Grado della vite, rettilineità, encoder e controllo termico
Automazione multiasse	Movimento lineare coordinato	Combinazione di massa in movimento, rigidità strutturale e capacità di controllo

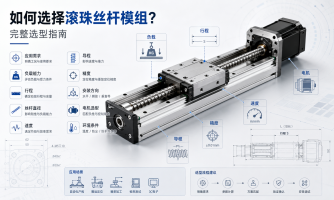

Come selezionare un modulo lineare con vite a ricircolo di sfere per un'applicazione

Definire il carico

Calcola il pezzo, l'attrezzatura, la pinza, il motore, il portacavi e qualsiasi altro componente in movimento. Valutare anche le forze dinamiche generate durante l'accelerazione e la decelerazione.

Conferma la corsa richiesta

La corsa effettiva dovrebbe includere la distanza del processo, la distanza di carico, la distanza di sicurezza e la tolleranza di homing. Per corse lunghe, verificare la velocità consentita della vite e la disposizione del supporto.

Determinare velocità e accelerazione

Calcolare il tempo di ciclo target e il profilo di viaggio richiesto. Un passo della vite più grande può aumentare la velocità lineare a parità di velocità del motore, mentre un passo più piccolo può fornire un maggiore vantaggio meccanico e incrementi di posizionamento più fini.

Definire i requisiti di precisione

Precisione di posizionamento, ripetibilità e risoluzione sono parametri diversi. La qualità della vite, l'encoder e la strategia di controllo richiesti devono essere selezionati in base alla tolleranza effettiva del processo.

Valutare i carichi momento

Un carico utile sfalsato crea momenti di beccheggio, imbardata e rollio sul carrello. Controllare i valori nominali del momento statico e dinamico ammissibili del sistema di guida, soprattutto quando si utilizzano attrezzature lunghe o carichi montati a sbalzo.

Scegli il motore e il sistema di controllo

I servomotori sono comunemente selezionati per il posizionamento ad alta velocità, alta risposta e ad anello chiuso. I motori passo-passo possono essere adatti per sistemi a basso costo con velocità moderata e condizioni di carico prevedibili.

Considerare l'ambiente operativo

Polvere, liquidi, trucioli metallici, sostanze chimiche, variazioni di temperatura e requisiti delle camere bianche possono influenzare la scelta del modulo. Potrebbero essere necessari coperchi protettivi, guarnizioni, componenti in acciaio inossidabile o una lubrificazione speciale.

Limitazioni da considerare

Sebbene i moduli lineari con viti a ricircolo di sfere siano adatti per molte applicazioni di precisione, non rappresentano la scelta migliore per ogni sistema di movimento.

• Le corse molto lunghe possono essere limitate dalla velocità critica e dalla deflessione della vite.
• Le applicazioni ad altissima velocità possono essere più adatte alle trasmissioni a cinghia o ai motori lineari.
• Le viti a ricircolo di sfere richiedono una lubrificazione regolare e una protezione dalla contaminazione.
• L'espansione termica può influire sulla precisione del posizionamento durante il funzionamento continuo ad alta velocità.
• Gli assi verticali possono richiedere un freno motore o un meccanismo anticaduta.
• Un allineamento improprio può aumentare il rumore, l'attrito e l'usura prematura.

Queste limitazioni dovrebbero essere valutate insieme al carico, alla velocità, alla precisione, alla manutenzione e al costo totale del sistema.

Conclusione

I moduli lineari con viti a ricircolo di sfere forniscono posizionamento accurato, elevata ripetibilità, forte spinta e controllo rigido del movimento per un'ampia gamma di applicazioni di automazione di precisione. Sono comunemente utilizzati nell'assemblaggio di componenti elettronici, apparecchiature per semiconduttori, ispezione visiva, sistemi di erogazione, lavorazione laser, caricamento CNC, apparecchiature mediche, sistemi di misurazione e macchinari multiasse.

Il successo dell'applicazione dipende dalla selezione del passo della vite, della dimensione della guida, del motore, della corsa, del grado di precisione, del metodo di protezione e della configurazione di installazione corretti. Abbinando le specifiche del modulo ai requisiti effettivi di carico, velocità, momento, ambiente e processo, i progettisti possono costruire un sistema di movimento di precisione affidabile ed efficiente.
