滚珠丝杆模组应用场景

滚珠丝杆模组是一种广泛应用于精密自动化设备的直线运动执行机构，主要由滚珠丝杆、滚珠螺母、直线导轨、滑座、支撑轴承、电机座以及伺服电机或步进电机等部件组成。系统通过滚珠丝杆将电机的旋转运动转换为可控制的直线运动，从而实现工件、夹具、检测装置或加工头的精确定位。

与同步带模组相比，滚珠丝杆模组通常更适合对定位精度、重复定位精度、轴向推力和结构刚性要求较高的应用。其典型应用包括电子装配、半导体设备、视觉检测、精密点胶、激光加工、数控机床上下料、医疗设备、测量系统以及多轴自动化设备。

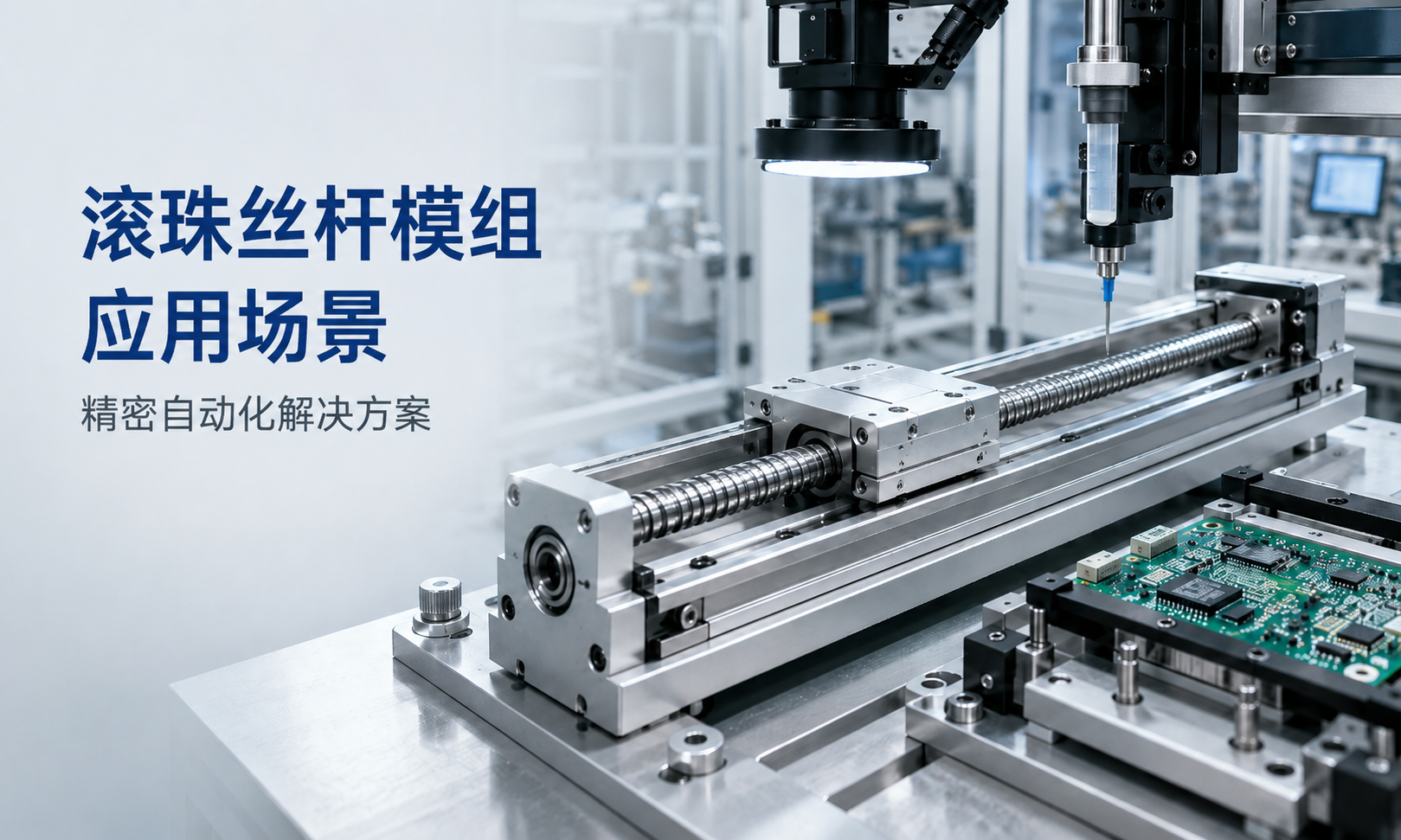

滚珠丝杆模组应用场景精密自动化解决方案 — 滚珠丝杆模组应用场景：精密自动化解决方案

滚珠丝杆模组为什么适合精密自动化

滚珠丝杆通过钢珠在丝杆轴与螺母之间循环滚动，降低了传统滑动传动产生的摩擦阻力。与普通梯形丝杆相比，滚珠丝杆具有传动效率高、运行平稳、定位精度高和使用寿命长等特点。

滚珠丝杆模组在精密自动化设备中的主要优势包括：

可实现高精度直线定位
具有较高的重复定位精度
能够提供较大的轴向推力
结构刚性较高，负载变化时稳定性好
采用预压滚珠螺母后可降低机械间隙
适合低速和中高速平稳运动
能够兼容伺服电机、步进电机及运动控制器
便于组合成XY、XZ、XYZ等多轴运动系统

滚珠丝杆模组的实际性能会受到丝杆导程、丝杆直径、导轨规格、轴承支撑方式、螺母预压等级、电机功率、安装精度和控制参数等多种因素影响。

1. 电子装配设备

电子产品通常具有零件尺寸小、装配位置密集、产品节拍快和一致性要求高等特点。滚珠丝杆模组能够为电子装配设备提供准确、稳定且可重复的直线定位运动。

常见电子装配应用包括：

PCB电路板上下料
电子元器件插装与定位
连接器压装
自动锁螺丝
焊接和锡焊定位
导热硅脂或电子胶点胶
手机及消费电子产品组装
电池单元与电子模块定位

例如在自动锁螺丝设备中，滚珠丝杆模组可以将电批准确移动到指定位置，并在锁付过程中保持较好的结构刚性。在连接器压装设备中，精确的直线运动有助于保持插接方向和位置一致，降低连接器或电路板损坏的风险。

对于结构紧凑的电子装配设备，可以选择内嵌式或全封闭滚珠丝杆模组，以减少安装空间，并降低灰尘、焊渣和装配碎屑进入传动机构的可能性。

2. 半导体设备

半导体制造、封装和检测设备通常对定位精度、运行稳定性、振动以及洁净度有较高要求。滚珠丝杆模组可用于晶圆搬运、芯片检测、封装、测试和辅助定位机构。

典型应用包括：

晶圆搬运机构
晶圆检测定位平台
芯片分选设备
固晶和焊线设备
半导体封装设备
光学对位机构
料盘上下料系统
芯片测试与测量设备

在这些设备中，模组通常需要进行小距离、高频率的重复定位，并在大量运行循环后保持稳定。采用高精度滚珠丝杆、预压螺母和高刚性直线导轨，可以减小反向间隙，提高设备的重复定位能力。

需要注意的是，普通滚珠丝杆模组并不一定能够直接用于所有洁净室环境。半导体设备可能需要低挥发润滑脂、低发尘密封结构、耐腐蚀材料、洁净室专用防护罩以及特殊表面处理。因此，在设计阶段应明确设备的洁净等级和材料要求。

3. 视觉检测设备

机器视觉系统通过工业相机、镜头、光源和图像处理软件，对产品尺寸、表面缺陷、标签、装配状态和字符信息进行检测。检测结果不仅取决于相机性能，也与运动平台的稳定性密切相关。

滚珠丝杆直线模组可以带动相机、产品或检测夹具按照设定位置和速度运动。常见应用包括：

电子元器件外观检测
PCB缺陷检测
产品尺寸测量
表面划痕和缺陷检测
标签和条码识别
字符识别
电池和连接器检测
自动显微镜定位

在线阵相机检测系统中，运动轴通常需要保持较为稳定的扫描速度，使图像像素与实际移动距离保持一致。在面阵相机检测中，模组需要准确停止在每个检测位置，并在拍照过程中保持稳定。

如果加速度设置过高、负载悬伸距离过大或模组刚性不足，可能会造成图像模糊、停止稳定时间延长以及测量结果不一致。因此，需要合理选择导轨规格、加速度和支撑结构。

4. 精密点胶设备

精密点胶设备用于将胶水、密封胶、焊膏、润滑剂、树脂或其他流体材料按照设定路径涂覆在产品表面。滚珠丝杆模组能够提供准确的起始位置、稳定的移动速度和可重复的点胶轨迹。

常见点胶应用包括：

电子产品粘接点胶
PCB三防漆涂覆
电池壳体密封
摄像头模组和镜头粘接
医疗器械粘接
LED封装
导热硅脂涂覆
精密流体灌装

单轴滚珠丝杆模组可用于直线点胶，XY或XYZ多轴系统则可以完成平面轨迹和立体轨迹点胶。X轴和Y轴负责控制点胶路径，Z轴负责控制针头高度和抬升动作。

点胶质量不仅取决于模组定位精度，还会受到运行平稳性、速度一致性、转角过渡、加减速度、针头高度以及控制器插补能力影响。合理的运动参数能够使胶线宽度和胶量分布更加均匀。

5. 激光加工设备

滚珠丝杆模组可用于需要精确移动工件或激光加工头的设备，包括激光打标、雕刻、焊接、钻孔、切割和表面处理设备。

常见激光加工应用包括：

激光打标定位
小幅面激光切割
精密激光焊接
激光钻孔
光学元件调节
激光焦距调整
电池极耳加工
电子元器件激光加工

在小型和中型加工区域内，滚珠丝杆模组能够兼顾定位精度、结构刚性和驱动力。XY平台可以带动工件或激光头沿设定坐标移动，Z轴模组则可用于调节焦距或加工高度。

对于超长行程或极高速度的激光切割设备，同步带模组、齿轮齿条模组或直线电机模组可能更加合适。随着丝杆长度和转速增加，需要重点评估丝杆临界转速、旋转振动、挠曲以及热伸长问题。

6. 数控机床上下料

数控机床自动上下料系统用于在输送线、料盘、夹具和机床之间搬运毛坯件与成品件。对于结构紧凑、行程适中且对定位和刚性有一定要求的机床上下料机构，可以使用滚珠丝杆模组作为运动轴。

典型应用包括：

工件自动送料
卡盘上下料
夹具定位
刀具或料盘转移
工件方向调整
检测工位输送
小型龙门上下料系统

在上下料机构中，模组需要承受工件、夹具和机械手末端工具的重量，同时还要承受加减速产生的惯性力和偏心负载产生的力矩。因此，选型时不能只考虑额定轴向负载，还应校核直线导轨的动态负载和容许力矩。

对于垂直升降轴，电机必须具有足够的扭矩提升负载，并在减速过程中保持控制。必要时应配置带抱闸伺服电机、配重机构或防坠落装置，防止断电后滑座失控下落。

7. 医疗设备

医疗和实验室设备通常要求结构紧凑、运行平稳、噪声较低且重复运动可靠。滚珠丝杆模组可用于诊断设备、实验室自动化系统以及医疗器械生产设备。

常见应用包括：

样本搬运系统
实验室分析仪
试剂移液和分配设备
显微镜载物平台
医学影像定位机构
自动化测试设备
医疗器械装配设备
医药包装设备

在样本处理设备中，模组可以带动试管、样本托盘或移液机构在多个处理工位之间移动。在自动显微镜系统中，紧凑型XY平台可以控制样品在光学系统下方移动，实现连续扫描和图像采集。

医疗设备还需要关注噪声、润滑方式、耐腐蚀能力、清洁方法以及材料兼容性。选型时应根据实际设备环境进行设计，不能仅依赖普通工业设备的标准参数。

8. 测量系统

精密测量设备需要稳定的直线运动，使传感器读数能够与被测物体的实际位置准确对应。滚珠丝杆模组可作为尺寸检测、轮廓扫描、位移测量和校准设备中的定位轴。

典型应用包括：

光学测量设备
激光位移测量
表面轮廓检测
坐标测量系统
量具校准设备
自动显微镜平台
传感器扫描平台
实验室测试系统

在测量系统中，重复定位精度通常与绝对定位精度同样重要。即使系统通过校准对螺距误差、热误差和装配误差进行了补偿，运动平台仍需要能够稳定返回相同的测量位置。

对于高精度测量设备，还应综合考虑编码器分辨率、丝杆精度等级、导轨直线度、安装基面平面度、环境温度、结构变形和外部振动。

9. 多轴自动化系统

滚珠丝杆模组可以组合成多种多轴运动结构，包括XY十字平台、XZ悬臂系统、XYZ直角坐标系统和小型龙门平台。

常见多轴应用包括：

自动取放系统
自动装配设备
点胶机器人
视觉检测平台
激光加工设备
测试与测量系统
自动分拣和定位设备
小型直角坐标机器人

在XYZ系统中，X轴通常负责主要水平行程，Y轴负责横向定位，Z轴负责垂直升降。设计时需要确保每个模组能够承受安装在其上方的其他模组、电机、拖链、夹具、工具和工件重量。

底部运动轴通常承受最大的综合移动负载。因此，其导轨规格、丝杆直径、支撑结构和电机容量应按照整个移动部分的总重量进行计算，而不能只按照最终工件重量选型。

不同应用的运动要求对比

应用场景	主要运动要求	重要选型因素
电子装配	高频率精确重复定位	重复定位精度、紧凑性、刚性和节拍
半导体设备	低振动精密运动	洁净度、预压、润滑和发尘控制
视觉检测	稳定扫描和定点拍摄	速度稳定性、停止时间和导轨刚性
精密点胶	平稳轨迹控制	插补能力、速度一致性和Z轴控制
激光加工	按照程序精确移动	行程、速度、热稳定性和定位精度
数控上下料	刚性负载搬运	负载、力矩、加速度和安全装置
医疗设备	安静、稳定且可靠的运动	噪声、洁净度、材料和润滑要求
测量系统	稳定重复扫描	丝杆等级、直线度、编码器和温度控制
多轴自动化	多轴协调运动	总移动质量、结构刚性和控制器性能
