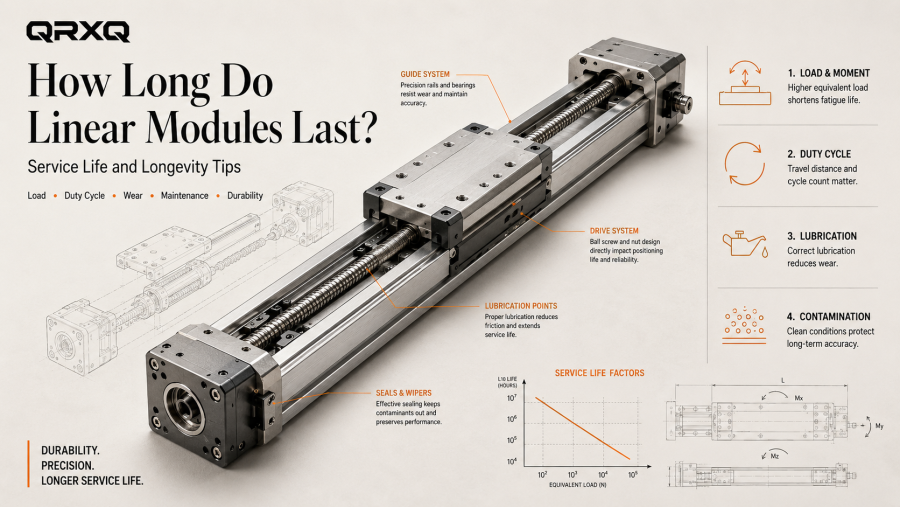

Как долго служат линейные модули? Советы по сроку службы и долговечности

Однозначного ответа на вопрос: «Как долго длитсялинейный модульпоследний?" Модуль правильного размера в чистой машине средней нагрузки может оставаться стабильным в течение многих лет, в то время как тот же базовый модуль может изнашиваться гораздо быстрее, если он перегружен, смещен, загрязнен или постоянно эксплуатируется вблизи своих механических пределов.

Срок службы линейного модуляпоэтому лучше понимать его как результат полного рабочего состояния, а не как фиксированное количество часов или циклов. Направляющие подшипники, шариковый винт, ремень, рейка, опорные подшипники, уплотнения и система смазки могут иметь различные механизмы ограничения срока службы.

В этом руководстве объясняется, как инженеры должны оценивать срок службы линейного модуля, какие факторы оказывают наибольшее влияние на износ, чем расчетный срок службы отличается от реального и что можно сделать, чтобы продлить срок службы прецизионной системы линейного перемещения.

Срок службы — это не то же самое, что гарантийный срок

Гарантия — это коммерческое обязательство, взятое на себя производителем. Срок службы — это инженерный результат, который зависит от того, как выбрана, установлена ​​и эксплуатируется ось.

Линейный модуль может оставаться механически пригодным к использованию после достижения расчетного срока службы подшипника, или же он может потребовать технического обслуживания гораздо раньше из-за загрязнения, отказа смазки, повреждения ремня или проблем с установкой. Вот почему полезная оценка срока службы должна начинаться с фактического применения.

Ключевой момент:Срок службы линейного модуля следует оценивать по нагрузке, скорости, ускорению, ходу, рабочему циклу, ориентации монтажа, условиям окружающей среды и техническому обслуживанию, а не только по календарному возрасту.

Что обычно ограничивает срок службы линейного модуля?

Полный модуль содержит несколько чувствительных к износу компонентов. Первый компонент, достигший допустимого износа, усталости или предела технического обслуживания, может определить интервал обслуживания всей оси.

Вот почему «время жизни модуля» — это не одно изолированное каталожное значение. ШВП может иметь расчетный усталостный ресурс при качении, тогда как ремень ГРМ оценивается по другому набору эксплуатационных пределов и критериев проверки.

Расчетный срок службы: что на самом деле означает инженерный номер

Для компонентов тел качения, таких как линейные направляющие и шарико-винтовые передачи, производители обычно указывают номинальную динамическую нагрузку, которую можно использовать для оценки статистического номинального срока службы в определенных условиях.

В упрощенной форме номинальный срок службы тесно связан с соотношением динамической грузоподъемности компонента и эквивалентной рабочей нагрузки:

Концептуальные отношения:номинальный срок службы ∝ (номинальная динамическая нагрузка ÷ эквивалентная нагрузка)^п

Для многих систем качения на основе шариков показатель степенипобычно равен 3. В других конструкциях тел качения может использоваться другой показатель степени. Точный расчет всегда должен выполняться методом производителя компонента или модуля, поскольку могут также применяться поправочные коэффициенты, предварительная нагрузка, твердость, температура и требования к надежности.

Почему нагрузка так сильно влияет на срок службы

Потому что связь нелинейная. Если эквивалентная нагрузка существенно увеличится, расчетный срок службы контактов качения может упасть гораздо быстрее, чем можно было бы предположить по увеличению нагрузки.

Это одна из причин, по которой следует избегать выбора модуля только из опубликованной «максимальной полезной нагрузки». Модуль, постоянно работающий вблизи предела, не имеет такого же запаса усталости, как модуль, работающий при умеренной эквивалентной нагрузке.

Что такое L10 или базовый срок службы?

Для подшипников качения и многих линейных компонентов качения базовый номинальный срок службы обычно выражается статистически. Это не гарантия того, что каждый компонент выйдет из строя на определенном расстоянии или количестве циклов.

В практической инженерии это значение используется в качестве общей основы для сравнения конструкций при заданных нагрузках. Реальный срок службы машины может быть короче или дольше в зависимости от смазки, чистоты, выравнивания, ударов и производственных отклонений.

Полезная нагрузка — это только одна часть нагрузки

Нагрузка, действующая на линейный модуль, не всегда равна массе, размещенной на каретке.

В системе гидов также могут наблюдаться:

• Сила инерции при ускорении и замедлении
• Моменты тангажа, рыскания и крена от смещенного центра тяжести
• Гравитация на вертикальной оси
• Внешние технологические силы, такие как прессование, резка или зажим.
• Удары от резких остановок, столкновений или быстро меняющихся нагрузок
• Нагрузки, передаваемые от другой оси в многоосной конструкции

Почему смещенная нагрузка может сократить срок службы

Если полезная нагрузка расположена далеко от каретки, возникающий момент может нагрузить одну сторону направляющей гораздо сильнее, чем предполагает номинальная полезная нагрузка. Поэтому легкий, но сильно вылетающий инструмент может оказаться более требовательным, чем более тяжелый груз, установленный близко к центру каретки.

Для применений с большими инструментальными пластинами, роботами, камерами или захватами положение центра тяжести должно быть включено в расчет срока службы.

Почему ускорение меняет картину

Во время ускорения модуль должен генерировать силу для ускорения движущейся массы, а также преодолевать трение, силу тяжести и технологические нагрузки. Частые быстрые реверсы могут создать высокую повторяющуюся нагрузку, даже если статическая полезная нагрузка невелика.

Это особенно важно в перегрузочном, упаковочном и электронном оборудовании, где время цикла короткое и ось меняет направление тысячи раз за смену.

Рабочий цикл: модуль, который движется весь день, — это другое применение

Две машины могут использовать одинаковый ход, полезную нагрузку и максимальную скорость, но имеют совершенно разные ожидаемые сроки службы.

Рассмотрим разницу между осью регулировки, которая перемещается десять раз в час, и осью переноса, которая перемещается каждые две секунды. Даже если их пиковые нагрузки одинаковы, вторая система аккумулирует гораздо большее расстояние прокатки, циклы изгиба ремня и термическое воздействие.

Полезная информация о рабочем цикле для записи

• Циклов в минуту или в час
• Часы работы в день
• Расстояние перемещения за цикл
• Время ускорения и замедления
• Время задержки
• Процент времени под высокой нагрузкой процесса
• Ожидаемое годовое количество производственных дней

Для оценки срока службы общий пробег или общее количество циклов часто более значимы, чем утверждение, что машина находится в эксплуатации «три года».

Скорость не всегда изнашивает модуль одинаково

Более высокая скорость может увеличить выделение тепла, сдвиг смазки, частоту изгиба ремня и чувствительность длинных винтов к динамическим ограничениям. Но сама по себе скорость не является универсальным индикатором износа.

Ось, движущаяся с высокой скоростью под небольшой нагрузкой в ​​течение коротких периодов времени, может иметь совсем другой характер износа, чем ось, медленно движущаяся под большой нагрузкой круглосуточно.

ШВП системы

Модули ШВПдолжно оставаться в пределах допустимой скорости вращения и динамических ограничений винта. Длинные винты становятся все более чувствительными к критической скорости, вибрации и жесткости опор. Высокая скорость также повышает важность смазки и термической стабильности.

Системы ремня ГРМ

На срок службы ремня влияют изгиб шкивов, нагрузка на зубья, натяжение ремня и ускорение. Шкивы меньшего размера увеличивают изгиб ремня, а чрезмерное натяжение увеличивает нагрузки на подшипники и ремень. Неправильное выравнивание может привести к износу кромок и проблемам с отслеживанием движения.

Реечные системы

На более высоких скоростях центровка шестерен, смазка и качество контакта зубьев становятся все более важными. Загрязнение открытой стойки может ускорить износ контактных поверхностей.

Основные механизмы износа, на которые стоит обратить внимание

Усталость при контакте качения

Линейные направляющие дорожки качения и канавки шариковых винтов подвергаются повторяющимся контактным нагрузкам. При длительной эксплуатации усталость может в конечном итоге привести к повреждению поверхности, например отслаиванию или точечной коррозии.

Правильное распределение нагрузки, адекватная смазка и предотвращение попадания загрязнений в дорожку качения необходимы для достижения запланированного усталостного срока службы.

Абразивный износ

Пыль, металлические частицы и другие твердые загрязнения могут попасть в уплотнения и неоднократно перекатываться через зону контакта. Это может привести к появлению царапин или вмятин на прецизионных поверхностях и ускорить износ намного быстрее, чем чистая работа.

Износ, связанный с адгезией или смазкой

Если смазочная пленка недостаточна, прямое поверхностное взаимодействие увеличивается. Трение, температура и износ могут возрасти, что в конечном итоге повредит дорожки качения, винты или шестерни.

Коррозия

Влага, технологические химикаты и конденсат могут воздействовать на незащищенные металлические поверхности. Коррозионное повреждение может привести к образованию шероховатых контактных поверхностей, что ускоряет механический износ.

Усталость гибких элементов трансмиссии

Ремни ГРМ испытывают многократные изгибающие и растягивающие нагрузки. Со временем может появиться износ зубов, растрескивание, усталость корда или потеря натяжения. Таким образом, замена ремня может быть обычным мероприятием по техническому обслуживанию, даже если направляющая система остается в хорошем состоянии.

Качество установки может добавить годы или убрать их

Прецизионный линейный модуль следует монтировать на достаточно ровное и жесткое основание. Установка модуля на искривленную или неровную раму машины может привести к возникновению внутренних напряжений и неравномерной нагрузке на направляющие.

Проблемы при установке, которые обычно сокращают срок службы, включают:

• Монтаж на поверхность, не соответствующую требуемой плоскостности.
• Несовпадение между двумя параллельными модулями
• Неправильное выравнивание мотор-винтовой муфты.
• Крепежи, которые ослабляются при многократном ускорении
• Внешняя боковая нагрузка не учитывается при проектировании машины
• Кабельные держатели, которые тянут каретку вбок
• Недостаточная поддержка при длинной модульной базе

Модуль с высокой номинальной нагрузкой по каталогу все равно может выйти из строя раньше, если конструкция машины заставляет его работать в искаженном состоянии.

Смазка напрямую влияет на срок службы

Смазка снижает трение и помогает защитить контактные поверхности качения и скольжения. Таким образом, правильный смазочный материал, его количество и интервал повторного смазывания на практике являются частью расчета срока службы, даже если они не видны в упрощенной формуле.

Слишком мало смазки может привести к увеличению трения, шума, нагрева и износа. Слишком много смазки может увеличить сопротивление и вызвать проблемы с утечками или загрязнением. Смешивание несовместимых смазок может изменить консистенцию или снизить эффективность смазки.

Интервалы технического обслуживания должны основываться на фактическом модуле, смазке и условиях работы, а не на универсальном календарном периоде.

Загрязнение часто сокращает жизнь раньше, чем усталость

При чистом применении усталость тел качения может быть доминирующим механизмом долгосрочного срока службы. В пыльной, влажной среде или среде с образованием стружки загрязнение может стать реальным ограничивающим фактором гораздо раньше.

Проверьте, требует ли приложение:

• Защитные чехлы или сильфоны
• Улучшенные дворники или уплотнения
• Защита от положительного давления
• Коррозионностойкие материалы или покрытия
• Специальные смазочные материалы
• Частая чистка и осмотр
• Защита от охлаждающей жидкости, промывки или технологических химикатов

Важный:более крупный модуль не устраняет загрязнение автоматически. Защита окружающей среды должна быть предусмотрена в оси и машине.

Как ориентация монтажа меняет срок службы

Горизонтальный монтаж

Горизонтальное применение часто легче всего оценить, поскольку сила тяжести действует в основном как нормальная нагрузка на направляющие. Моментные нагрузки по-прежнему необходимо проверять при смещении центра тяжести.

Вертикальный монтаж

По вертикальной оси сила тяжести становится частью нагрузки на привод во время движения вверх и потенциальной силой обратного движения во время остановок или потери мощности. Необходимо оценить двигатель, тормоз, винт или ремень, направляющие подшипники и стратегию безопасности.

Вертикальные оси также могут накапливать очень большое количество циклов при подъеме, поэтому износ тормозов и поведение при удержании могут стать дополнительными факторами, требующими технического обслуживания.

Боковой или перевернутый монтаж

Боковые и перевернутые модули могут создавать различные комбинации нагрузок на каретку и уплотнения. Распределение смазки и поведение загрязнения также могут измениться. Для фактической ориентации используйте данные допустимой нагрузки и момента, указанные производителем.

Признаки износа линейного модуля

Износ не всегда начинается с явной механической неисправности. Ранние изменения часто можно обнаружить, если машина имеет стабильную базовую линию.

• Увеличение крутящего момента сервопривода или тока двигателя для того же движения.
• Новая вибрация, щелчки, скрежет или резкий шум.
• Потеря повторяемости
• Рост люфта или ошибка разворота
• Неравномерное сопротивление в определенных положениях
• Более высокая температура подшипника, винта или каретки
• Износ кромки ремня, повреждение зубьев или потеря натяжения.
• Видимый износ зубьев рейки
• Смазка, содержащая темные частицы или металлический мусор.
• Повреждены уплотнения или дворники.

Эти симптомы должны вызвать необходимость осмотра, но сами по себе они не выявляют основную причину. Несоосность, сопротивление кабеля, ослабление соединения, смена инструмента или технологические нагрузки могут привести к аналогичным последствиям.

Как продлить срок службы линейного модуля

Длительный срок службы обычно обусловлен совокупностью правильных инженерных решений, а не одним особым компонентом.

1. Размер из реального спектра нагрузок

Используйте движущуюся массу, моменты, ускорение, технологические силы и ориентацию крепления. Избегайте выбора только из полезной нагрузки.

2. Сохраняйте разумный механический запас

Не проектируйте каждый компонент так, чтобы он постоянно работал на заявленном пределе. Маржа помогает компенсировать производственные отклонения, будущие изменения в инструментах и ​​непредвиденные динамические нагрузки.

3. Контролируйте удары и сильные удары.

Используйте подходящие профили движения, замедления и механическую защиту. Повторяющиеся столкновения могут создавать нагрузки, значительно превышающие нормальные условия эксплуатации.

4. Установите модуль на подходящее основание.

Соблюдайте необходимые условия плоскостности и соосности. При двухосном расположении выровняйте модули так, чтобы они не ограничивали друг друга.

5. Правильно поддерживайте смазку

Используйте указанную смазку или масло, нанесите правильное количество и согласуйте интервал технического обслуживания с учетом хода, нагрузки, температуры и загрязнения.

6. Не допускайте попадания загрязнений на прецизионные поверхности.

Осмотрите уплотнения, крышки и сильфоны. Удаляйте стружку и абразивный мусор до того, как они попадут в направляющие блоки, гайки или зоны контакта шестерен.

7. Избегайте ненужного ускорения

Если процесс может соблюдать время цикла с меньшим ускорением, снижение пиковой динамической нагрузки может принести пользу всей механической системе.

8. Отслеживайте тенденции, а не ждите неудач

Данные о крутящем моменте сервопривода, токе двигателя, вибрации, температуре и позиционировании могут выявить постепенные изменения, прежде чем произойдет сбой, приводящий к остановке производства.

Профилактическое обслуживание или работа до отказа

Работа до отказа может быть приемлемой для недорогой, некритической оси, которую можно быстро заменить. Обычно это плохая стратегия для модуля, расположенного глубоко внутри производственной машины, где неожиданный сбой может остановить всю линию.

Когда следует перестроить или заменить линейный модуль?

Замена не должна основываться только на возрасте. Решение должно учитывать производительность, безопасность, риск простоя, доступность запасных частей и стоимость ремонта.

Общие причины для восстановления или замены оси включают в себя:

• Люфт или повторяемость больше не соответствуют требованиям процесса.
• Подтверждено повреждение направляющей или винта
• Ремень, рейка или компонент трансмиссии достигли предела износа.
• Ремонт потребует обширной разборки с неопределенным остаточным сроком службы.
• Сильная коррозия или загрязнение затронули несколько компонентов.
• Машина была модернизирована, и оригинальный модуль теперь уменьшен по размеру.
• Неожиданный простой обходится дороже, чем плановая замена.

Какая информация необходима для оценки срока службы?

Если вы хотите, чтобы производитель оценил срок службы линейного модуля, укажите ход и полезную нагрузку, превышающие требуемые.

• Ориентация модуля
• Движущаяся масса и масса инструмента
• Положение центра тяжести
• Внешние технологические силы
• Ход за цикл
• Максимальная скорость
• Ускорение и замедление
• Циклов в минуту или час
• Часы работы в день
• Требуемая точность и повторяемость
• Температура и уровень загрязнения
• Предполагаемый метод обслуживания

Благодаря этой информации направляющую, винт, ремень, стойку, двигатель и опорную конструкцию можно оценить как единую систему перемещения, а не как отдельные компоненты каталога.

Лучший способ подумать о долговечности линейного модуля

Вопрос не просто в том, «Сколько лет прослужит этот линейный модуль?» Более полезный инженерный вопрос:при таком спектре нагрузки, профиле движения, условиях окружающей среды и плане технического обслуживания какой компонент с наибольшей вероятностью ограничит срок службы?

Такой подход делает планирование жизни практичным. Это также помогает избежать двух противоположных ошибок: завышения размеров каждой оси с ненужными затратами или выбора модуля, который изначально работает, но быстро изнашивается в реальном производстве.

QRXQ оценивает применение линейных модулей, учитывая вместе нагрузку, ход, скорость, ускорение, направление установки, рабочий цикл и окружающую среду. Для значимой оценки срока службы предоставьте полный профиль движения и условия эксплуатации, а не только максимальное значение полезной нагрузки.
