齿轮齿条模组是一种通过小齿轮与直线齿条啮合，将电机旋转运动转换为直线运动的工业自动化执行机构。它通常应用于长行程、高速度、重负载以及需要连续往复运行的自动化设备中。
与通过滚珠丝杆和螺母传递动力的滚珠丝杆模组不同，齿轮齿条模组依靠旋转的小齿轮沿齿条移动。由于其传动结构不会受到长丝杆临界转速的明显限制，因此特别适合大型龙门设备、桁架机械手、重载搬运系统、大型加工设备以及长距离自动化生产线。
齿轮齿条模组的运行性能并不只取决于齿条和齿轮，还与底座框架、直线导轨、减速机、工作滑台、电机安装座、润滑系统、传感器、防护罩以及线缆管理结构密切相关。
本文将全面介绍齿轮齿条模组结构，分析各个机械部件的作用、装配关系以及这些结构对负载能力、定位精度、运行稳定性和使用寿命的影响。
齿轮齿条模组的基础结构

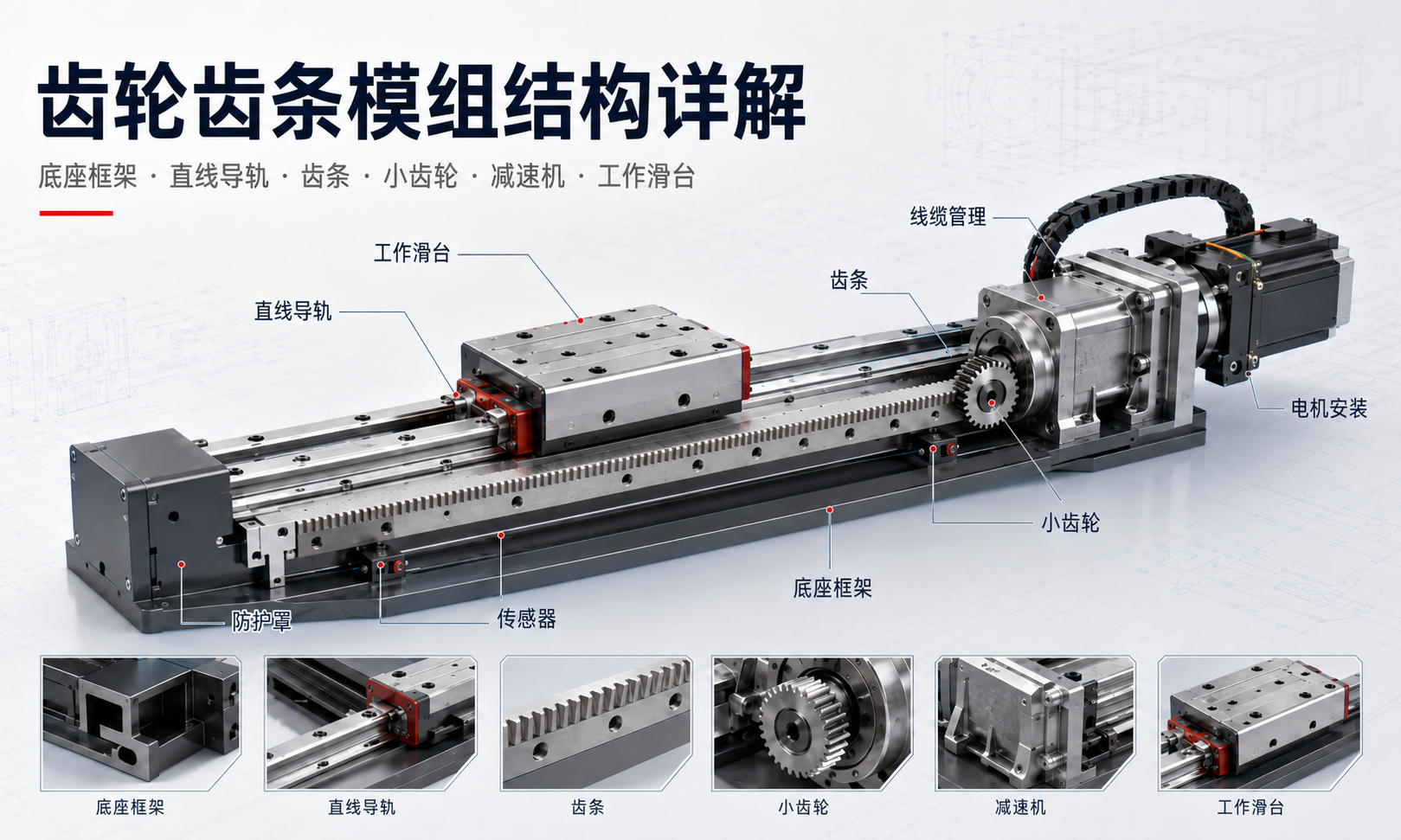

一套完整的齿轮齿条模组通常由高刚性底座、直线导轨、精密齿条、小齿轮、减速机、电机、移动滑台以及润滑和防护组件构成。
设备运行时，电机输出旋转运动，减速机对电机转速进行降低，并提高输出扭矩。减速机带动小齿轮旋转，小齿轮与齿条持续啮合，从而将旋转运动转换为直线运动。工作滑台在直线导轨的支撑和导向下移动，并承载工件、夹具、机械手或其他自动化执行机构。
齿轮齿条模组的主要结构包括：
- 底座框架或承载型材
- 直线导轨和导轨滑块
- 精密齿条
- 驱动小齿轮
- 行星减速机或其他减速机构
- 工作滑台
- 伺服电机及电机安装座
- 齿轮间隙调节或预压机构
- 齿轮齿条润滑系统
- 原点传感器和限位传感器
- 防护罩及密封结构
- 拖链和线缆管理系统
这些部件必须作为一个完整的机械系统进行设计。即使使用高精度齿条，如果底座刚性不足、导轨安装不平行或齿轮啮合间隙调整不正确，模组仍然可能出现振动、噪音和定位误差。
底座框架与承载结构
底座框架是齿轮齿条模组的主要承载基础，用于安装直线导轨、齿条、工作滑台和驱动机构，并保证整个运动轴的结构刚性和安装基准。
根据负载、行程和安装方式的不同，底座可以采用铝合金型材、焊接钢结构、精密加工钢梁或加强型结构型材。
铝合金型材底座
铝合金型材具有质量较轻、加工方便、安装灵活和成本适中的特点，常用于中等负载的自动化设备。
型材内部通常设置加强筋，外部可以设计安装槽、定位面、传感器安装空间和线缆通道。铝型材底座适用于包装设备、自动装配设备、视觉检测设备以及普通物料搬运系统。
在选择型材时，需要根据行程长度、安装跨度、负载重量和安装方向确定型材截面尺寸及壁厚。行程越长或负载越大，所需型材的截面刚性也越高。
钢结构底座
对于重负载、高刚性或超长行程设备，通常需要采用焊接钢结构或整体钢梁。
钢结构能够承受更大的弯曲载荷和扭转载荷，特别适合大型龙门轴、重型桁架机械手和加工设备。
钢结构完成焊接后，通常需要进行去应力处理，并对导轨和齿条安装面进行精密加工。如果没有消除焊接残余应力，底座可能在使用过程中逐渐变形，影响导轨平行度和定位精度。
底座刚性与直线度
底座在静态负载和动态负载作用下都必须保持足够的直线度和刚性。如果底座产生较大弯曲，齿轮与齿条之间的啮合深度会发生变化，同时还会增加导轨滑块的内部载荷。
长行程模组设计时通常需要分析以下因素：
- 负载作用下的垂直挠度
- 偏心负载引起的扭转变形
- 底座安装支撑间距
- 设备安装面的平面度
- 温度变化产生的热膨胀
- 结构固有频率和振动响应
高刚性底座能够为导轨、齿条和驱动机构提供稳定的安装基准，是模组长期可靠运行的重要基础。
直线导轨系统
齿轮齿条负责传递驱动力，但不能单独承担工作滑台的导向任务。滑台的承载和运动方向控制主要由直线导轨系统完成。
直线导轨系统通常由精密导轨和循环滚珠滑块组成。导轨能够承受垂直、水平以及力矩方向的载荷，并保证工作滑台沿设定方向稳定移动。
导轨布置方式
大多数齿轮齿条模组采用两条平行导轨，每条导轨配置两个或多个滑块。这种结构能够提供较高的刚性，并承受俯仰、偏摆和滚转方向的力矩载荷。
小型模组可以采用单条宽型导轨，而重载模组则可能使用尺寸更大的导轨、更多滑块或加宽导轨间距。
导轨数量和滑块布置需要根据负载重量、滑台长度、负载重心位置以及外部作用力方向确定。
导轨安装精度
两条导轨必须保持平行，同时还需要与齿条保持平行。如果导轨之间存在平行度误差，滑块会产生内部应力、运行阻力和异常磨损。
导轨安装误差还会导致齿轮与齿条的啮合状态发生变化。小齿轮可能在某一段过紧，而在另一段过松，从而出现噪音、振动和背隙不一致的问题。
安装过程中通常需要通过精密基准面、侧向定位肩、百分表、直线度检测工具和规定的螺栓紧固顺序完成导轨校正。
导轨滑块预压
导轨滑块可以配置不同等级的预压。适当预压可以减少内部间隙、提高模组刚性和运动稳定性，但预压过大会增加运行摩擦和电机负载。
滑块预压需要根据定位精度、负载、速度和工作环境进行选择。高速运动轴通常需要在结构刚性和低运行阻力之间取得平衡。
齿条结构
齿条是一种沿直线方向均匀加工齿形的机械传动部件，是齿条驱动轴结构中的主要动力传递元件。
直齿齿条与斜齿齿条
工业齿条通常分为直齿齿条和斜齿齿条。
直齿齿条的齿线与运动方向垂直，结构相对简单，加工和安装较为方便，适合一般工业自动化设备。
斜齿齿条的齿线具有一定角度，齿轮与齿条啮合时可以同时由多个齿分担载荷，因此运行更加平稳，噪音更低，并能够承受更大的传动力。
斜齿齿条常用于高速加工设备、高精度龙门系统和高性能自动化轴。但斜齿传动会产生轴向力，因此减速机轴承、齿轮轴和安装结构必须具备足够的轴向承载能力。
齿条模数与齿形尺寸
模数用于表示齿轮和齿条的齿形大小。模数越大，齿形尺寸越大，齿根强度越高，适合传递更大的推力和重载。
较小模数能够提供更加细密的齿形和较小的单齿位移，有利于提升运动平稳性和控制分辨率，但单个齿的承载能力相对较低。
齿条和小齿轮必须采用完全相同的模数，同时压力角、齿形参数和螺旋角也必须匹配。
齿条精度等级
齿条具有不同的制造精度等级。高精度齿条具有更稳定的齿距和更小的传动误差，但价格更高，同时对底座加工和安装精度的要求也更高。
齿条精度会直接影响：
- 定位精度
- 运行平稳性
- 齿轮传动噪音
- 速度稳定性
- 长行程重复定位性能
实际选型时，应根据设备要求选择合适的齿条精度等级，不一定所有应用都需要使用最高等级齿条。
分段齿条装配
长行程齿轮齿条模组通常采用多段齿条首尾连接的方式进行安装。
相邻齿条之间的接缝必须保持正确齿距。如果接缝过大或过小，小齿轮经过接缝时会受到冲击，并产生噪音、振动和速度波动。
装配时可以使用配对齿条、齿距校正块或专用安装量具校正齿条接缝，完成校正后再按照规定顺序锁紧安装螺栓。
驱动小齿轮
小齿轮是与齿条啮合的旋转部件。它接收减速机输出轴提供的扭矩，并将扭矩转换为推动工作滑台移动的直线驱动力。
小齿轮直径和齿数
小齿轮直径会影响模组的运行速度、输出推力和控制分辨率。
较大的小齿轮每旋转一圈可以产生更长的直线位移，有利于提高最高运行速度，但产生相同推力时需要更大的输出扭矩。
较小的小齿轮能够提供更大的机械传动比和更精细的单位转角位移，但最高速度可能受到齿轮啮合频率和减速机转速限制。
小齿轮材料与热处理
工业小齿轮通常采用合金钢制造，并通过淬火、渗碳、磨齿或表面处理提高硬度和耐磨性。
小齿轮和齿条之间的材料及硬度需要合理匹配。如果两者硬度差异不合理，可能导致其中一个部件快速磨损。
由于小齿轮持续旋转，并沿整个齿条行程反复啮合，因此很多设备会将小齿轮设计为可单独更换的易损件。
小齿轮安装方式
小齿轮可以直接安装在减速机输出轴上，也可以通过独立轴承支撑的齿轮轴进行安装。
直接安装结构紧凑，零件数量较少；独立齿轮轴则可以承受更大的径向载荷和轴向载荷，适合重载或斜齿传动系统。
齿轮和输出轴之间可以采用键连接、花键连接、胀紧套、锥套或夹紧式连接结构。连接结构必须能够防止运行过程中产生转动间隙和松动。
减速机结构
齿轮齿条模组通常在伺服电机和小齿轮之间安装减速机。减速机的主要作用是降低电机转速、提高输出扭矩，并改善模组的有效控制分辨率。
行星减速机具有结构紧凑、扭矩密度高、传动效率高和背隙较小等特点，因此在齿轮齿条模组中应用较为广泛。
减速比
减速比会影响模组的最高速度、输出推力和定位分辨率。
较大的减速比能够提供更高输出扭矩，并减小电机每转对应的直线位移，但会降低最高运行速度。
较小的减速比适合高速运动，但需要电机提供更大的输出扭矩。减速比需要根据负载、加速度、小齿轮直径和运行节拍综合确定。
减速机背隙
减速机内部背隙会直接影响模组换向时的位置误差。对于需要频繁正反向定位的设备，通常需要选用低背隙行星减速机。
但是，模组总背隙不仅来自减速机，还包括齿轮与齿条的啮合间隙、轴连接间隙、安装结构变形以及底座刚性等因素。
因此，仅使用低背隙减速机并不能完全消除整个机械系统的间隙。
减速机轴承承载能力
小齿轮啮合时会在减速机输出端产生径向力。使用斜齿齿条时，还会额外产生轴向力。
如果外部载荷超过减速机输出轴承的额定能力，则需要使用独立轴承支撑的小齿轮轴，避免减速机轴承过早损坏。
工作滑台结构
工作滑台是连接导轨滑块、驱动机构和外部负载的移动平台。滑台上可以安装夹具、机械手、加工头、抓取机构、垂直轴或其他线性模组。
滑台刚性
滑台需要将外部负载均匀传递到各个导轨滑块。如果滑台厚度不足或缺少加强结构，负载作用下可能产生变形，并改变齿轮、齿条和导轨之间的相对位置。
根据负载不同，滑台可以采用带加强筋的铝合金板、整体加工钢板或焊接框架结构。
滑台长度
较长的滑台能够增加导轨滑块之间的间距，提高对俯仰、偏摆和滚转力矩的承受能力。
但滑台长度增加也会提高运动部件质量，从而增加加速和减速时所需的电机扭矩。
滑台长度应根据负载安装尺寸、重心位置和允许力矩确定。
负载安装面
滑台顶部通常设计有螺纹孔、定位孔、销孔或T型槽，用于安装外部设备。
精密定位孔能够提高设备重复装配精度，并防止负载在高加速度运动过程中发生位置偏移。
负载应尽可能安装在滑台中心及导轨平面附近。负载重心距离滑台中心越远，对导轨产生的力矩越大，导轨滑块寿命也可能越短。
电机及电机安装座
电机负责提供工作滑台加速、匀速运行和减速所需的动力。齿轮齿条模组通常采用伺服电机，以实现闭环位置控制、高速运行、快速加减速和多轴同步。
对于成本要求较低、负载相对稳定或性能要求不高的设备，也可以采用步进电机。但步进电机过载能力较低，当实际负载超过可用扭矩时，可能出现失步。
电机安装方向
电机可以与减速机同轴安装，也可以平行于运动轴或采用直角减速机进行转向安装。
同轴安装结构简单，但可能增加驱动端的整体长度或宽度。直角减速机则有利于在空间受限的设备中形成更加紧凑的布局。
电机安装座刚性
电机和减速机安装板需要承受驱动反作用扭矩。如果安装座刚性不足，会产生弯曲或振动，并改变小齿轮和齿条的啮合位置。
电机安装座通常会设置定位肩、定位销和精密加工面，以保证减速机在安装、拆卸和维护后能够恢复到正确位置。
齿轮预压与背隙调节机构
齿轮与齿条齿面之间存在间隙时，会形成传动背隙。适当间隙有助于避免啮合过紧，但间隙过大会增加换向定位误差。
许多齿轮齿条模组会设置齿轮位置调整机构，使小齿轮能够向齿条方向靠近或远离，从而调整啮合深度。
偏心调节结构
偏心轴或偏心安装板旋转时，可以改变小齿轮中心与齿条之间的距离。这种结构较为简单，适合手动调整啮合间隙。
弹簧预压结构
弹簧预压机构能够持续将小齿轮压向齿条，并在一定范围内补偿安装误差和齿面磨损。
但弹簧压力必须控制合理。预压力过大会增加传动阻力、齿面温升和减速机轴承负载。
双齿轮消隙结构
高精度齿轮齿条模组可以采用两个小齿轮，并分别压紧齿条两侧的齿面。两个齿轮可以通过机械扭簧、减速机构或双伺服控制产生相反方向的预载。
双齿轮结构能够显著减小换向背隙，但机械结构、安装调试和控制系统也更加复杂。
润滑系统
正确润滑能够减少齿轮和齿条接触面之间的摩擦、磨损、噪音和温升，同时还可以防止齿面锈蚀。
由于齿条通常分布在较长的行程范围内，润滑系统需要保证整个齿条表面能够均匀获得润滑，而不是只润滑驱动端附近的位置。
手动润滑
对于运行频率较低或结构简单的设备，可以按照维护周期人工向齿面涂抹润滑脂。
手动润滑初始成本较低，但依赖维护人员按时执行。如果润滑周期管理不当，可能出现局部缺油和齿面异常磨损。
自动润滑
自动润滑系统通常由润滑泵、油管、分配器以及涂油装置构成。润滑齿轮、毛毡轮或润滑刷可以在模组运行时将润滑剂均匀涂抹到齿条表面。
对于高频运行设备、维护空间受限设备以及不能长时间停机的自动化生产线，建议采用自动润滑系统。
润滑剂选择
润滑脂或润滑油需要根据齿条材料、运行速度、环境温度和工作环境进行选择。
润滑剂过多容易吸附灰尘和金属颗粒，润滑剂过少则会加快齿面磨损。食品设备、洁净室设备和高温设备还需要使用符合对应环境要求的专用润滑剂。
传感器与位置检测结构
传感器为控制系统提供原点、限位和安全信号，通常安装在底座侧面、滑台附近或行程两端。
原点传感器
设备启动或报警复位后，工作滑台通过原点传感器建立统一的机械参考位置，控制器以此位置建立运动坐标系。
正负限位传感器
正限位和负限位传感器用于防止滑台超出设计行程范围。在滑台接近机械终点之前，限位传感器会向控制器发送停止信号。
机械防撞保护
行程两端通常还会设置机械限位块、缓冲器或阻尼器，作为控制系统失效后的最后保护。
机械限位不应该作为正常停车方式使用，但在异常情况下可以降低滑台碰撞造成的损坏。
外部直线编码器
对于定位精度要求较高的设备，可以安装直线光栅尺或磁栅尺，直接检测工作滑台的实际位置。
外部直线反馈可以补偿减速机背隙、齿条齿距误差、底座变形和热膨胀产生的位置误差，特别适合超长行程运动轴。
防护罩结构
齿条和直线导轨可能受到灰尘、金属切屑、冷却液和其他污染物影响，因此需要根据工作环境设置防护结构。
常见防护方式包括：
- 钣金防护罩
- 钢板伸缩防护罩
- 风琴防护罩
- 柔性带式防护罩
- 毛刷密封结构
- 侧面护板和底部挡板
防护罩不能影响滑台移动、润滑系统和拖链运行，同时还需要方便日常检查和维护。
在金属加工环境中，通常需要使用钢板伸缩罩或加强型钣金防护。对于普通自动化设备，侧面护板或风琴罩通常能够满足基础防尘要求。
线缆管理系统
工作滑台上通常需要连接电机线、编码器线、传感器线、气管、真空管和通信线缆。这些线缆在滑台反复移动时必须保持稳定弯曲，避免缠绕、摩擦和过度拉伸。
齿轮齿条模组通常使用拖链对移动线缆进行导向和保护。
拖链选型
拖链内部空间需要容纳全部线缆和管路，同时满足线缆的最小弯曲半径要求。
如果拖链内部填充过满，线缆之间会产生摩擦，并限制拖链正常弯曲。电源线、信号线和气管也需要根据实际情况进行分隔。
固定端与移动端连接
拖链两端必须可靠固定，并设置线缆应力释放结构，避免拖链运动产生的拉力直接作用于接头、传感器和电气端子。
长行程线缆管理
超长行程模组可能需要使用滑行拖链、拖链导向槽、滚轮拖链或其他长行程线缆管理结构。
如果拖链缺少有效支撑，长距离运行时可能出现下垂、扭曲、摩擦阻力过大和异常噪音。
导轨、齿条与齿轮之间的结构关系
齿轮齿条模组必须保证直线导轨、齿条和小齿轮之间具有准确的相对位置。
直线导轨确定滑台的运动轨迹，齿条必须与这一轨迹保持平行。减速机和小齿轮则需要调整到合适位置，使齿轮在整个行程范围内保持一致的啮合深度。
如果这些部件之间存在安装误差，模组可能出现：
- 运行阻力不均匀
- 齿轮传动异常噪音
- 工作滑台振动
- 不同位置背隙不一致
- 齿面快速磨损
- 导轨滑块过载
- 电机运行电流增大
- 定位精度下降
因此，精密加工、标准化装配和全过程检测是齿轮齿条模组机械设计的重要组成部分。
常见齿轮齿条模组结构形式
固定齿条、移动驱动结构
最常见的结构是将齿条固定在底座上，电机、减速机、小齿轮和工作滑台一起移动。
这种结构适合长行程应用，因为齿条保持固定，并且可以通过多段齿条组合延长行程。其缺点是电机和减速机属于运动质量，会增加加速时所需的驱动力。
固定驱动、移动齿条结构
部分设备会将电机和小齿轮固定，而让齿条与滑台一起移动。
这种结构可以减少移动电气部件，但移动齿条需要足够的安装空间和支撑结构，通常适用于特定设备布局。
双驱龙门结构
宽幅龙门设备通常在横梁两侧分别安装一套齿轮齿条驱动机构，每侧配备独立的伺服电机、减速机和小齿轮。
两个电机通过控制系统进行电子同步，防止横梁两侧运动不同步而产生偏斜。这种结构适合宽跨度、重负载和高加速度龙门系统。
单电机机械同步结构
部分龙门系统使用一台电机，通过传动轴连接左右两侧的小齿轮，实现机械同步。
这种结构减少了电机数量，但增加了传动轴、联轴器和轴承部件。传动轴必须具备足够的抗扭刚性，避免左右两侧产生角度差。
齿轮齿条模组结构设计因素
设计或选择齿轮齿条模组时，不能只关注额定负载，还需要对完整机械系统进行评估。
行程长度
齿条可以通过分段连接获得很长的运行行程。但行程越长，对底座直线度、齿条接缝、热膨胀和拖链管理的要求越高。
负载与外部作用力
总移动负载不仅包括工件和夹具，还包括工作滑台、电机、减速机以及安装在滑台上的其他运动轴。
如果设备存在切削力、抓取力或加工反作用力，也需要计入结构载荷。
负载力矩
当负载重心偏离导轨中心时，会产生俯仰、偏摆或滚转力矩。导轨尺寸、滑块间距和滑台长度必须满足对应方向的容许力矩要求。
速度与加速度
运行速度越高，齿轮啮合频率越高，对润滑、齿条接缝和齿形精度的要求也越高。
加速度越大，所需电机扭矩、减速机输出能力和结构刚性也越高，同时更容易激发底座和滑台振动。
定位精度
模组定位精度受到齿条精度、减速机背隙、齿轮啮合间隙、编码器分辨率、导轨安装精度、底座刚性和控制补偿等多种因素影响。
安装方向
水平安装、侧向安装和垂直安装会产生不同的结构载荷。
垂直安装时通常需要使用带抱闸的伺服电机，同时根据负载情况配置平衡机构或防坠落装置，避免断电时滑台失控下降。
工作环境
灰尘、金属切屑、水汽、腐蚀性气体、环境温度和洁净等级都会影响防护罩、密封结构、润滑剂和材料的选择。
齿轮齿条模组装配流程
常见的齿轮齿条模组装配流程包括：
- 检查并处理底座安装基准面。
- 安装基准侧直线导轨。
- 校正并安装另一侧直线导轨。
- 将齿条安装在与导轨平行的位置。
- 校正相邻齿条段之间的接缝。
- 安装导轨滑块和工作滑台。
- 安装电机、减速机和小齿轮组件。
- 调整齿轮与齿条的啮合深度和背隙。
- 安装齿轮齿条润滑系统。
- 安装原点传感器、限位传感器和机械挡块。
- 安装防护罩和拖链系统。
- 进行手动移动和运行阻力检查。
- 进行低速试运行和位置测试。
- 检测噪音、振动、温升和重复定位精度。
齿轮啮合和齿条平行度必须在整个行程范围内检查，不能只检测某一个位置。
常见结构问题
底座刚性不足
底座在负载或加速过程中发生弯曲，会引起振动、齿轮啮合状态变化和定位误差。
齿条安装不平行
齿条与导轨不平行，会导致小齿轮在不同位置的啮合深度发生变化，使运行阻力不均匀。
齿轮预压过大
齿轮啮合过紧会增加摩擦、噪音、齿面温度和减速机轴承负载。
齿轮啮合过松
齿轮与齿条之间间隙过大会增加换向冲击、传动背隙和齿面磨损。
润滑不足
润滑不足或润滑不均匀会造成齿面干摩擦、点蚀、锈蚀和提前失效。
拖链布置不合理
拖链尺寸或安装位置不正确，可能拉扯工作滑台、限制运行行程或造成线缆损坏。
污染物进入传动结构
灰尘和金属颗粒进入齿轮、齿条或导轨滑块后，会增加磨损并降低运行平稳性。
结构设计中的维护考虑
便于维护的齿轮齿条模组应允许技术人员方便地检查齿条、小齿轮、导轨润滑点、传感器和拖链。
可拆卸防护罩或检查窗口可以在不拆解整个运动轴的情况下检查齿面磨损和润滑状态。
将小齿轮设计为可单独更换部件，并采用模块化齿条段，可以降低后期维修时间和维护成本。
润滑接口应设置在容易接近的位置，并进行清晰标识。传感器安装支架应允许单独调整，避免调节传感器时影响导轨和驱动机构的安装精度。
齿轮齿条模组结构优势
合理设计的齿轮齿条模组具有以下结构优势：
- 通过多段齿条连接实现超长行程。
- 不会受到长丝杆临界转速的明显限制。
- 较大的齿形能够传递较高推力。
- 合理配置齿轮和减速机后可以实现高速运行。
- 适合重负载和大型龙门设备。
- 同一条齿条上可以配置多个独立驱动滑台。
- 齿条和小齿轮能够采用模块化更换。
- 双驱结构适合宽幅和重型横梁。
如何评估齿轮齿条模组结构
选择齿轮齿条模组时，应重点确认以下结构参数：
- 底座材料、截面尺寸和支撑间距
- 导轨尺寸、数量和滑块布置
- 齿条类型、模数、硬度和精度等级
- 小齿轮直径、齿数和热处理方式
- 减速比、减速机背隙和轴承承载能力
- 工作滑台尺寸、刚性和安装接口
- 齿轮背隙调整或预压方式
- 润滑方式和维护周期
- 传感器类型和超行程保护结构
- 防护罩和密封设计
- 拖链容量和线缆弯曲半径
- 安装方向和容许负载力矩
这些结构因素决定模组能否在整个使用寿命内持续保持额定性能。
总结
齿轮齿条模组结构是一套由高刚性底座、直线导轨、精密齿条、小齿轮、减速机、工作滑台、电机安装座、润滑系统、传感器、防护罩和线缆管理组件组成的综合机械系统。
齿轮与齿条负责产生直线驱动力，直线导轨负责承载负载并控制运动方向，减速机用于降低转速和提高扭矩，工作滑台连接外部负载，而底座则负责维持所有部件之间的安装基准和结构刚性。
模组能否长期稳定运行，取决于各部件之间的机械配合关系。底座刚性、导轨平行度、齿条接缝精度、齿轮预压、润滑和防护结构都会影响运行速度、定位精度、噪音、磨损和使用寿命。
对于长行程、高速度和重负载自动化设备，经过合理设计的齿轮齿条模组能够提供可扩展、耐用且易于维护的直线运动解决方案。在选型过程中评估完整机械结构，而不是只关注单个部件参数，才能保证设备获得稳定的运行性能和长期定位能力。
