تُستخدم أنظمة التشغيل الآلي العملاقة على نطاق واسع لمناولة المواد، وعمليات الانتقاء والمكان، وتحميل الماكينة، والتجميع، والفحص، والتوزيع، والمعالجة كبيرة الحجم. تجمع هذه الأنظمة عادةً بين محورين أو أكثر من محاور الحركة الخطية لتحريك المستجيب النهائي عبر منطقة عمل محددة.
أوحدة خطية لحزام التوقيتمناسب بشكل خاص للأنظمة العملاقة التي تتطلب سفرًا طويلًا وسرعة تشغيل عالية وحركة ترددية متكررة. يسمح هيكل النقل خفيف الوزن للعربة المتحركة بالسفر بسرعة دون قيود السرعة الحرجة المرتبطة عادةً بالبراغي الكروية الطويلة.
ومع ذلك، يتطلب نظام جسر التوقيت الموثوق به أكثر من مجرد اختيار فرديالوحدات الخطية. يجب على المهندسين تقييم هيكل القنطرية، والتزامن ثنائي المحور، وحمل العارضة المتقاطعة، وتكرار تحديد المواقع، وتوجيه الكابلات، وتكامل المؤثر النهائي كنظام حركة كامل.
ما هو نظام جسرية حزام التوقيت؟
نظام جسر التوقيت لحزام التوقيت عبارة عن منصة أتمتة متعددة المحاور يتم فيها تشغيل محور واحد أو أكثر بواسطة أحزمة وبكرات مسننة. ينقل حزام التوقيت عزم دوران المحرك إلى العربة المتحركة، بينما تدعم الأدلة الخطية الحمولة الصافية وتحافظ على اتجاه الحركة.
يتضمن تكوين القنطرية النموذجي ما يلي:
- محوران أفقيان متوازيان يشكلان اتجاه السفر الرئيسي
- عارضة متقاطعة مثبتة بين المحاور المتوازية
- محور عرضي واحد مثبت على العارضة المتقاطعة
- محور عمودي اختياري للرفع والخفض
- المحركات المؤازرة والوصلات وأجهزة الاستشعار وأجهزة التحكم في الحركة
- قابض أو أداة تفريغ أو رأس توزيع أو أي مؤثر نهائي آخر
اعتمادًا على عدد المحاور واتجاهها، يمكن تكوين النظام كمنصة XY، أو دعامة XZ، أو XYZروبوت عملاقأو نظام ديكارتي ثنائي المحرك متزامن.
لماذا يتم استخدام الوحدات الخطية لحزام التوقيت في أتمتة القنطرية العملاقة
توفر الوحدات الخطية لحزام التوقيت العديد من الخصائص التي تجعلها مناسبة لأتمتة القنطرية.
حركة طويلة السكتة الدماغية
يعد ناقل الحركة بحزام التوقيت مناسبًا تمامًا للتطبيقات التي تتطلب السفر لمسافات طويلة. على عكس الكرة اللولبية الدوارة، لا يواجه حزام التوقيت مشاكل في الضرب اللولبي مع زيادة السكتة الدماغية وسرعة الدوران. وهذا يجعلها عملية لخطوط الإنتاج الطويلة وأظرف العمل الكبيرة وأنظمة النقل.
لا تزال السكتة الدماغية المسموح بها تعتمد على ملف تعريف الوحدة وشد الحزام وترتيب الدليل وطريقة التثبيت والدقة المطلوبة. يجب دعم الوحدات الطويلة بشكل صحيح لمنع انحراف الملف الشخصي والاهتزاز.
حركة ترددية عالية السرعة
المكونات المتحركة للوحدة التي تعمل بالحزام خفيفة الوزن نسبيًا. تساعد الكتلة المتحركة المنخفضة المحور على التسارع والتباطؤ بسرعة، مما قد يقلل من وقت النقل بين محطات العمل.
تعتبر هذه الخاصية ذات قيمة في تطبيقات مثل الفرز، والتعبئة، والتكديس، وأتمتة الانتقاء والمكان، حيث تتحرك القنطرة بشكل متكرر بين المواضع الثابتة.
التكامل المرن متعدد المحاور
يمكن دمج وحدات حزام التوقيت في تكوينات ديكارتية مختلفة. توفر مقاطع الألمنيوم الخاصة بها أسطح تركيب ملائمة للعوارض المتقاطعة والمحركات وأجهزة الاستشعار وحاملات الكابلات والأقواس المساعدة.
تسهل الواجهات القياسية أيضًا توسيع الوحدة أحادية المحور إلى نظام التشغيل الآلي XY أو XZ أو XYZ.
التوازن المناسب بين السرعة والتكرار
يمكن لجسر التوقيت المصمم بشكل صحيح أن يوفر موضعًا متكررًا ثابتًا للعديد من مهام المعالجة والمعالجة الصناعية. تعتمد قابلية التكرار الفعلية على صلابة الحزام، والتحميل المسبق، ومشاركة البكرة، ودقة التوجيه، والصلابة الهيكلية، وضبط المؤازرة، وظروف التحميل.
بالنسبة للتطبيقات التي تتطلب دقة تحديد موضع مطلقة عالية للغاية، يجب على المهندسين أيضًا تقييم استطالة الحزام وتغير درجة الحرارة والقياس الخارجي أو طرق التعويض.
الهياكل العملاقة المشتركة
هيكل جسري ذو محرك واحد
في الهيكل أحادي المحرك، يقوم محرك واحد بتشغيل الحزمة المتحركة الرئيسية من جانب واحد أو من خلال ناقل حركة ميكانيكي يربط كلا الجانبين. يمكن لهذا التكوين تقليل عدد المحركات وتبسيط التحكم.
وهو بشكل عام أكثر ملاءمة للجسور الضيقة نسبيًا والأحمال المعتدلة والهياكل ذات الصلابة الالتوائية الكافية. عندما تكون العارضة عريضة أو محملة بشكل كبير، قد يؤدي الدفع أحادي الجانب إلى إنشاء قوى غير متساوية وزيادة خطر الأرفف.

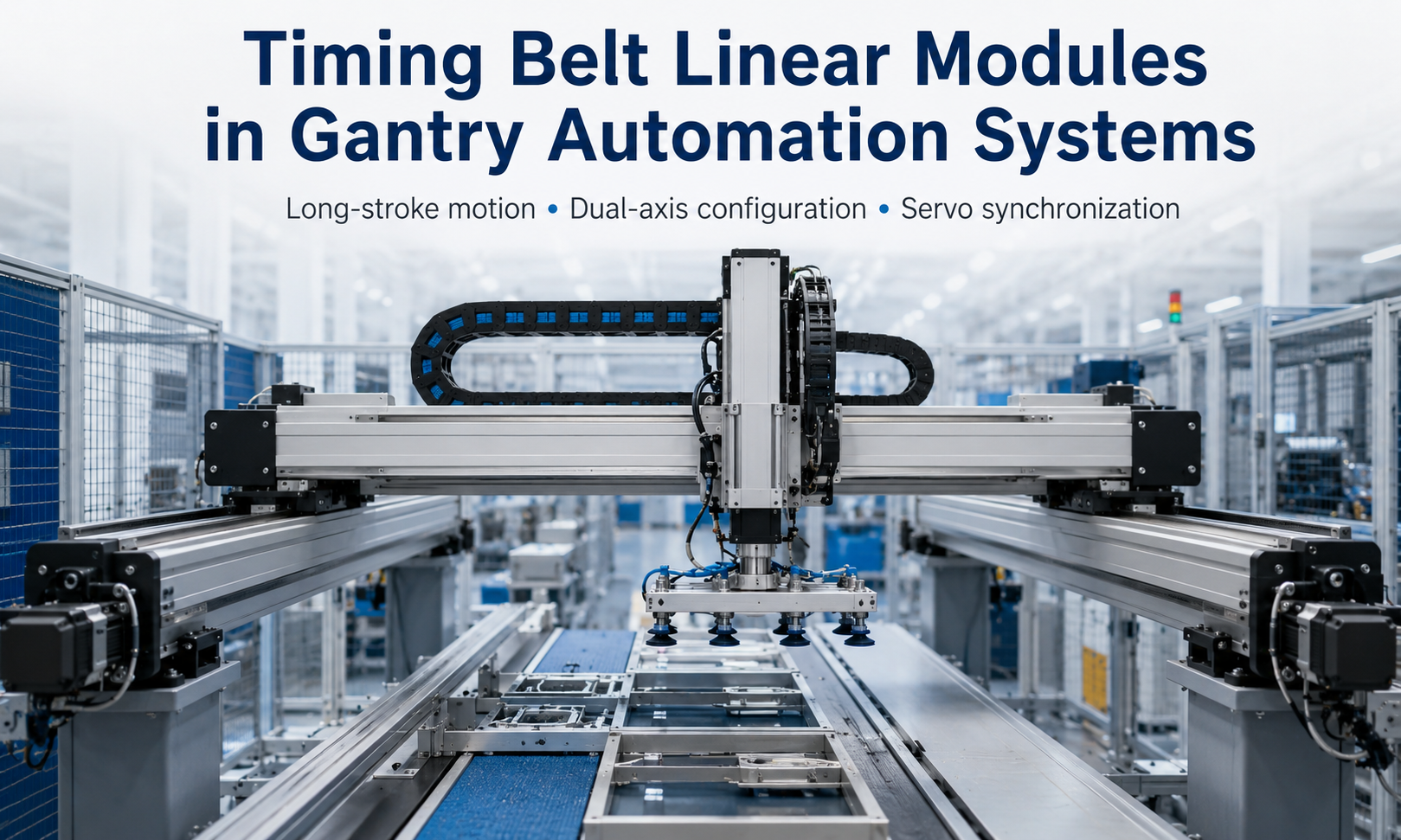

هيكل جسري ثنائي المحرك
تستخدم القنطرة ذات المحرك المزدوج وحدتين متوازيتين لسير التوقيت، مع نظام قيادة واحد مثبت على كل جانب من العارضة المتقاطعة. يتحرك المحوران في وقت واحد ويدعمان الشعاع من كلا الطرفين.
يتم استخدام هذا التكوين بشكل شائع عندما يكون لدى القنطرية:
- فترة عمل واسعة
- مسافة سفر أساسية طويلة
- شعاع متقاطع ثقيل
- محور عرضي مثبت مركزيًا
- حمولة كبيرة من المؤثر النهائي
- تسارع عالي أو تغيرات متكررة في الاتجاه
التحدي الهندسي الرئيسي هو الحفاظ على التزامن بين المحورين المتوازيين.
نظام XY العملاقة
توفر القنطرة XY الحركة في اتجاهين أفقيين. تقوم المحاور الرئيسية المتوازية بتحريك العارضة، بينما يقوم المحور العرضي بتحريك الأداة عبر العارضة.
تُستخدم أنظمة XY بشكل شائع في التوزيع والفحص البصري ووضع العلامات بالليزر ومعالجة الأسطح وعمليات الالتقاط والمكان المستوية.
نظام XYZ العملاقة
يضيف جسر XYZ محورًا رأسيًا إلى هيكل XY. يسمح المحور الرأسي للمستجيب النهائي بالاقتراب من قطعة العمل أو رفعها أو وضعها.
تُستخدم أنظمة XYZ على نطاق واسع للتحميل والتفريغ، والتجميع، والتعبئة، ونقل المستودعات، والعناية بالآلات.
تحميل العارضة المتقاطعة والتصميم الهيكلي
تعد العارضة المتقاطعة أحد أهم المكونات الهيكلية في نظام التشغيل الآلي لجسر الرافعة. وهو يحمل المحور العرضي والمحور الرأسي والمؤثر النهائي والكابلات وأحيانًا معدات إضافية مثل الكاميرات أو أجهزة الاستشعار.
قد يشمل إجمالي الحمل المتحرك المطبق على وحدات حزام التوقيت المتوازي ما يلي:
- وزن العارضة المتقاطعة
- وزن الوحدة الخطية المستعرضة
- وزن المحور العمودي
- وزن المحرك وعلبة التروس
- وزن المؤثر النهائي
- حمولة قطعة العمل
- حامل الكابل ووزن خرطوم الهواء
- القوة الديناميكية المتولدة أثناء التسارع والتباطؤ
لا ينبغي للمهندسين تقييم الحمولة باستخدام الوزن الثابت وحده. يؤدي التسارع إلى إنشاء قوة قصورية إضافية، بينما يؤدي الحمل الإزاحي إلى خلق لحظات تأرجح وتثاؤب وتدحرج على العربات والأدلة.
يمكن التعبير عن قوة التسارع التقريبية على النحو التالي:
و = م × أ
أينفهي قوة التسارع،مهي الكتلة المتحركة وأهو التسارع.
يجب أن تتمتع وحدات حزام التوقيت المحددة بقدرة تحميل كافية وقوة دفع وسعة عزم مسموح بها. وينبغي أيضًا تطبيق عامل أمان مناسب في حالة التأثيرات غير المتوقعة وتغير الأحمال والتشغيل على المدى الطويل.
انحراف العارضة المتقاطعة
قد تنحني العارضة الطويلة تحت وزنها ووزن المحاور المثبتة. يمكن أن يؤدي الانحراف المفرط إلى تقليل اتساق تحديد الموضع وتغيير ارتفاع الأداة وزيادة الاهتزاز.
يمكن تحسين صلابة العارضة المتقاطعة من خلال:
- زيادة حجم قسم الشعاع
- استخدام هيكل من الألومنيوم أو الفولاذ المقوى
- تقليل النطاق غير المدعوم
- خفض كتلة المحاور العرضية والعمودية
- وضع المكونات الثقيلة بالقرب من نقاط الدعم
- الحد من التسارع عندما تكون الصلابة الهيكلية غير كافية
التزامن المؤازر في الجسور ثنائية المحور
عندما تقود وحدتان لسير التوقيت نفس العارضة المتقاطعة، يجب أن تظل مواقعهما متزامنة. إذا تحرك أحد الجانبين أبعد من الآخر، يمكن أن تصبح العارضة منحرفة. تسمى هذه الحالة عادة بالأرفف العملاقة.
يمكن أن يؤدي الأرفف إلى زيادة احتكاك الدليل، وإنشاء ضوضاء غير طبيعية، وزيادة التحميل على العربات وتقليل إمكانية تكرار تحديد المواقع. قد يؤدي عدم المحاذاة الشديدة إلى إتلاف الأدلة أو الأحزمة أو هيكل التثبيت.
المزامنة الإلكترونية
في النظام المتزامن إلكترونيًا، يكون لكل محور متوازي محرك سيرفو خاص به وجهاز تشفير. التحكم الحركةيرسل أوامر منسقة إلى كلا المحورين ويراقب اختلاف مواقعهما.
قد تستخدم وحدة التحكم التحكم الرئيسي والتابع أو التحكم في القنطرة أو التعويض المتقاطع للحفاظ على المحاذاة. يجب أن تتضمن استراتيجية التحكم حدًا مسموحًا به لفرق الموضع والاستجابة للخطأ في حالة خروج المحورين عن التزامن.
التزامن الميكانيكي
تعمل المزامنة الميكانيكية على توصيل كلا الجانبين من خلال ترتيب العمود أو الحزام أو علبة التروس. يقوم محرك واحد بتشغيل الآلية المتصلة بحيث يتحرك كلا الجانبين معًا.
يمكن لهذه الطريقة تبسيط التحكم الإلكتروني، ولكن يجب محاذاة مكونات التوصيل بعناية. قد تؤدي أعمدة التوصيل الطويلة إلى حدوث تشوه الالتوائي وتعقيد التثبيت والقصور الذاتي الإضافي.
صاروخ موجه العملاقة والتربيع
عادةً ما تتطلب القنطرة ذات محرك الأقراص المزدوج إجراء تربيع أثناء التوجيه. يجوز لكل جانب استخدام مستشعر منزلي مستقل أو موضع مرجعي. تقوم وحدة التحكم بتحريك المحاور حتى يحدد الجانبان نقاطهما المرجعية ويتم محاذاة العارضة المتقاطعة مع إطار الماكينة.
بعد التوجيه، تحافظ وحدة التحكم على العلاقة الموضعية المحددة بين المحورين. يجب تركيب أجهزة الاستشعار المنزلية ومفاتيح الحد والتوقف الميكانيكي حتى يتمكن النظام من التعافي بأمان بعد انقطاع الطاقة أو الصيانة.
تحديد المواقع التكرار
تصف إمكانية تكرار تحديد المواقع قدرة القنطرة على العودة إلى نفس الوضع المسيطر تحت نفس ظروف التشغيل. إنها معلمة مهمة لتطبيقات الانتقاء والمكان والتجميع والتوزيع والفحص.
تشمل العوامل التي تؤثر على تكرار القنطرة ما يلي:
- صلابة حزام التوقيت والتحميل المسبق
- دقة تصنيع وتركيب البكرة
- مشاركة الأسنان من الحزام إلى البكرة
- دقة الدليل الخطي
- صلابة العارضة المتقاطعة
- دقة محرك سيرفو وضبط التحكم
- تباين التحميل
- إعدادات التسارع والتباطؤ
- التغيرات في درجات الحرارة
- دقة التزامن العملاقة
زيادة شد الحزام لا تؤدي دائمًا إلى تحسين الأداء. يمكن أن يؤدي التوتر المفرط إلى زيادة حمل المحمل والاحتكاك وتآكل المكونات. يجب أن يتبع شد الحزام النطاق الموصى به من قبل الشركة المصنعة للوحدة.
إدارة الكابلات للحركة العملاقة
يحتوي النظام القنطري عادةً على كابلات الطاقة وكابلات التشفير وأسلاك الاستشعار وخراطيم الهواء والأنابيب المفرغة وخطوط الاتصال. ويجب أن تتحرك هذه المكونات بشكل متكرر دون أن تتعرض للتمدد أو الالتواء أو الانحصار.
عادة ما يتم تركيب حاملات الكابلات على طول المحاور الرئيسية والعرضية والعمودية. يجب أن يتطابق حجمها ونصف قطر الانحناء مع الكابلات والخراطيم الموجودة بداخلها.
يجب أن توفر الإدارة الجيدة للكابلات ما يلي:
- نصف قطر الانحناء الكافي
- الفصل بين كابلات الطاقة والإشارة عند الضرورة
- تخفيف الضغط المناسب على كلا الطرفين
- مساحة داخلية كافية دون حشو زائد
- لا يوجد تداخل مع الإطار أو النقل المتحرك
- طول الكابل المناسب لسكتة دماغية المحور الكامل
- الحماية من الزيت أو الغبار أو الرقائق أو المواد الكيميائية
يجب تضمين الوزن وقوة السحب لحامل الكابل في حساب الحمل. على المحاور عالية السرعة، يمكن لحامل الكابل كبير الحجم أو ضعيف الدعم أن يخلق اهتزازًا ومقاومة إضافية.
تكامل المؤثر النهائي
يحدد المؤثر النهائي كيفية تفاعل القنطرية مع المنتج أو العملية. تشمل المؤثرات النهائية الشائعة ما يلي:
- القابضون الهوائية
- القابضون الكهربائية
- أدوات شفط الفراغ
- صمامات التوزيع
- رؤوس اللحام
- كاميرات التفتيش
- رؤوس المعالجة بالليزر
- وحدات مفك البراغي
- أدوات القطع أو وضع العلامات
عند دمج المستجيب النهائي، يجب على المهندسين أن يأخذوا في الاعتبار وزنه ومركز الجاذبية وقوة العمل والتوصيلات الهوائية والكهربائية وواجهة التثبيت والاتجاه المطلوب.
يؤدي المستجيب النهائي المثبت بعيدًا عن الحامل إلى إنشاء حمولة لحظية أكبر. قد يتطلب ذلك عربة أوسع أو كتل توجيه مزدوجة أو محورًا رأسيًا معززًا أو ترتيب تركيب مختلف.
وينبغي أيضًا تنسيق دورة المؤثر النهائي مع حركة المحور. على سبيل المثال، قد يتطلب قابض الفراغ تأكيدًا لضغط الفراغ قبل الرفع، بينما قد يتطلب رأس التوزيع فترة استقرار مستقرة قبل تطبيق المادة.
التطبيقات النموذجية
أتمتة الاختيار والمكان
يمكن للروبوت الديكارتي بحزام التوقيت نقل المنتجات بسرعة بين الناقلات والصواني ومحطات المعالجة. يساعد السفر الطويل والتسارع العالي في تقليل وقت عدم المعالجة.
تحميل وتفريغ الآلة
يمكن لأنظمة جسر الرافعة XYZ نقل الأجزاء إلى آلات CNC أو معدات الفحص أو محطات التجميع. يتعامل المحور الرأسي مع الرفع، بينما تقوم المحاور الأفقية بوضع قطعة العمل.
التعبئة والتغليف والفرز
يمكن لجسور سير التوقيت التنسيق مع أنظمة النقل لفرز المنتجات أو تجميعها أو تكديسها أو تعبئتها. يسمح التحكم المؤازر بتعديل مسار الحركة ليناسب أحجام المنتجات المختلفة ووصفات الإنتاج.
التوزيع واللصق
يمكن لمنصات XY أو XYZ تحريك رؤوس التوزيع على طول المسارات المبرمجة. تعد الحركة المستقرة وتحديد المواقع القابل للتكرار والصلابة الهيكلية المناسبة أمرًا مهمًا للحفاظ على اتساق الخرزة.
التفتيش البصري
يمكن للكاميرا المثبتة على جسر الرافعة فحص قطع العمل الكبيرة أو المواقع المتعددة. يمكن للنظام الجمع بين التحكم في الحركة مع برامج الإضاءة والحصول على الصور والقياس.
المنصات ونقل المستودعات
يمكن أن تغطي محاور حزام التوقيت طويلة الشوط عدة منصات أو مواضع تخزين. يمكن لأداة القابض أو التفريغ التعامل مع الكراتين والصواني والمكونات وغيرها من المنتجات خفيفة الوزن أو متوسطة الوزن.
كيفية اختيار وحدة حزام التوقيت لنظام جسري
يجب أن يعتمد الاختيار على التصميم الكامل لجسر الرافعة بدلاً من الحمل الاسمي لمحور واحد.
| عامل الاختيار | الاعتبارات الهندسية |
|---|---|
| سكتة دماغية | منطقة العمل المطلوبة، والتجاوز، وموضع المستشعر، ومساحة الصيانة |
| حمولة متحركة | العارضة المتقاطعة، المحاور الأخرى، المؤثر النهائي، الكابلات وقطعة العمل |
| سرعة | وقت النقل المطلوب ودورة الإنتاج |
| تسريع | القوة الديناميكية وعزم دوران المحرك وحمل الحزام والاهتزاز الهيكلي |
| التكرار | تحمل العملية وصلابة الحزام ودقة التوجيه وضبط المؤازرة |
| تحميل لحظة | حمولة الإزاحة، وتمديد المؤثر النهائي وترتيب الشعاع المتقاطع |
| تكوين محرك الأقراص | محرك واحد، تزامن ميكانيكي أو محرك سيرفو مزدوج |
| بيئة | الغبار والزيت والرطوبة ومتطلبات غرف الأبحاث ودرجة الحرارة |
| توجيهات التركيب | التثبيت الأفقي أو الرأسي أو المثبت على الجانب أو المقلوب |
| دورة العمل | ساعات التشغيل وتكرار الدورة وعمر الخدمة المتوقع |
يجب أن يأخذ حجم المحرك في الاعتبار إجمالي الكتلة المتحركة وقوة التسارع والاحتكاك وكفاءة النقل وهامش الأمان المطلوب. بالنسبة للمحاور الرأسية، يجب أن يأخذ التصميم أيضًا في الاعتبار الجاذبية وإمساك المكابح والحماية من الهبوط غير المتحكم فيه.
اعتبارات التثبيت والتشغيل
يجب أن يكون إطار التثبيت مسطحًا وصلبًا ومحاذيًا بشكل صحيح. يجب تركيب الوحدات المتوازية باستخدام مرجع إسناد ثابت بحيث تظل قضبان التوجيه الخاصة بها متوازية عبر الخط الكامل.
أثناء التشغيل، يجب على المهندسين التحقق من:
- وحدة تصاعد التسطيح والتوازي
- تربيع العارضة المتقاطعة
- التوتر الحزام
- ربط البكرة والاقتران
- تشغيل المستشعر ومفتاح الحد
- حركة حامل الكابل
- التوجيه المؤازر وردود الفعل
- تزامن ثنائي المحور
- سلوك التوقف في حالات الطوارئ
- تحديد موضع التكرار تحت الحمل الفعلي
يجب أن يبدأ الاختبار الأولي بسرعة وتسارع منخفضين. يمكن بعد ذلك زيادة معلمات الحركة تدريجيًا أثناء مراقبة الاهتزاز وحمل المحرك وخطأ التتبع والضوضاء الميكانيكية.
صيانة أنظمة قنطرية حزام التوقيت
تساعد الصيانة الوقائية في الحفاظ على استقرار تحديد المواقع وتقليل فترات التوقف غير المخطط لها. تشمل مهام الصيانة النموذجية ما يلي:
- فحص أحزمة التوقيت بحثاً عن التآكل والشقوق والأسنان التالفة
- فحص شد الحزام وتتبعه
- فحص البكرة ومثبتات التوصيل
- تشحيم الأدلة الخطية حسب جدول الصيانة
- فحص حاملات الكابلات والكابلات المرنة
- تنظيف الغبار والحطام من الوحدات
- التحقق من أجهزة الاستشعار المنزلية ومفاتيح الحد
- التحقق من تربيع العملاقة والتزامن
- مراقبة الاهتزازات غير الطبيعية أو الضوضاء أو تيار المحرك
يجب التحقيق على الفور في أي تغيير في التكرار أو ضجيج الحزام أو محاذاة العارضة المتقاطعة. قد يؤدي الاستمرار في تشغيل جسر مزدوج المحور غير محاذٍ إلى تسريع التآكل عبر مكونات متعددة.
خاتمة
توفر الوحدات الخطية لحزام التوقيت حلاً عمليًا للحركة لأنظمة التشغيل الآلي العملاقة التي تتطلب سفرًا طويلًا وسرعة عالية وتكاملًا مرنًا متعدد المحاور. يمكن تهيئتها كمنصات XY أو روبوتات XYZ الديكارتية أو جسور متزامنة ثنائية المحرك لتطبيقات المناولة والتعبئة والفحص والتوزيع وإدارة الماكينات.
يعتمد التشغيل الموثوق على الهندسة الصحيحة على مستوى النظام. يجب على المصمم تقييم الكتلة المتحركة الكاملة، وصلابة العارضة المتقاطعة، والأحمال اللحظية، والتزامن المؤازر، وتكرار تحديد المواقع، وإدارة الكابلات، ومتطلبات المؤثر النهائي.
عندما يتم اختيار الوحدات والإطار والمحركات ونظام التحكم كحل متكامل، يمكن لجسر التوقيت أن يوفر حركة سريعة ومتكررة عبر منطقة عمل كبيرة مع الحفاظ على القدرة على التكيف مع عمليات الأتمتة المختلفة.
