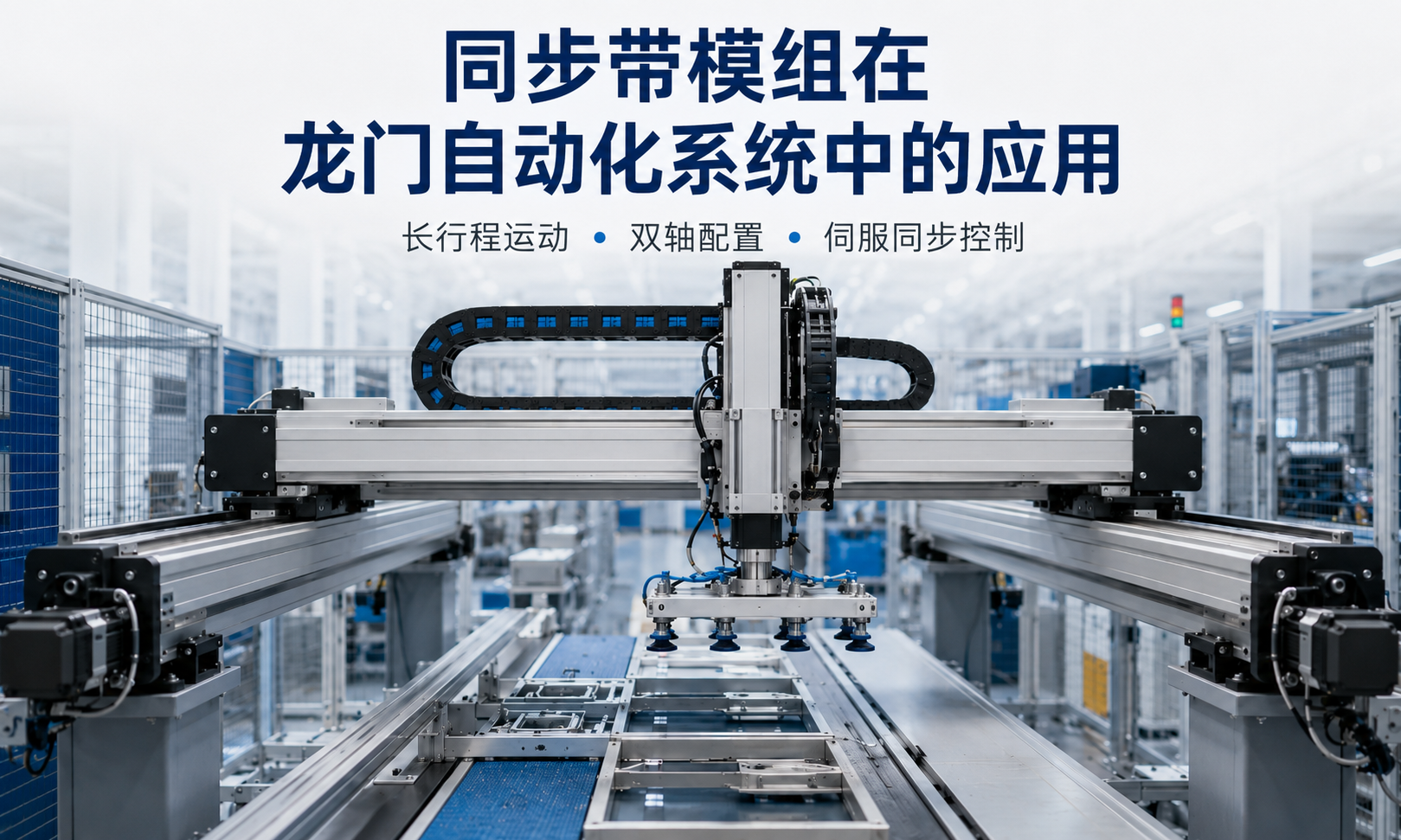

同步带模组在龙门自动化系统中的应用

龙门自动化系统广泛应用于物料搬运、自动取放、机床上下料、装配、检测、点胶以及大幅面加工等场景。这类系统通常由两个或多个直线运动轴组合而成，使末端执行器能够在设定的工作区域内完成多方向运动。

对于需要长行程、高运行速度和频繁往复运动的龙门系统，同步带模组是一种常见的驱动方案。其传动结构轻量化，移动滑台可以实现较高速度，并且不会像长行程滚珠丝杆一样受到临界转速和丝杆甩动的明显限制。

但是，可靠的同步带龙门系统并不是简单地将多个单轴模组组合在一起。设计人员需要从整套运动系统出发，综合评估龙门结构、双轴同步、横梁负载、重复定位精度、线缆布置以及末端执行器集成。

什么是同步带龙门系统？

同步带龙门系统是一种由同步带和同步轮驱动的多轴自动化平台。同步带负责将电机扭矩传递给移动滑台，直线导轨则用于承载负载并保持运动方向。

典型的龙门系统通常包括：

• 两条平行布置的主运动轴
• 安装在两条平行轴之间的横梁
• 安装在横梁上的横向运动轴
• 用于升降运动的可选垂直轴
• 伺服电机、联轴器、传感器和运动控制器
• 夹爪、真空吸具、点胶头或其他末端执行器

根据运动轴数量和安装方向，系统可以组合成XY平台、XZ悬臂结构、XYZ龙门机器人或双驱同步直角坐标系统。

龙门自动化系统为什么使用同步带模组？

同步带模组具有多项适合龙门自动化系统的运动特性。

适合长行程运动

同步带传动适合需要较长运动距离的应用。与旋转滚珠丝杆相比，同步带不会随着行程和转速增加而产生明显的丝杆甩动问题，因此适用于长生产线、大工作范围和远距离输送系统。

实际允许行程仍然取决于模组型材、同步带张力、导轨配置、安装方式和精度要求。对于较长的模组，需要提供合理的安装支撑，避免型材发生弯曲和振动。

高速往复运动

同步带模组的运动部件相对轻量，较低的移动质量有利于提高加速度和减速度，从而缩短不同工位之间的移动时间。

这一特点适合自动分拣、包装、码垛和自动取放等需要在多个固定位置之间频繁往返的应用。

多轴组合灵活

同步带模组可以组合成不同形式的直角坐标系统。铝合金型材通常具有便于安装的接口，可用于固定横梁、电机、传感器、拖链和辅助支架。

标准化安装接口也有利于将单轴模组扩展为XY、XZ或XYZ自动化系统。

兼顾速度与重复定位能力

经过合理设计的同步带龙门系统，可以满足多数工业搬运和加工任务的重复定位要求。实际重复定位精度会受到同步带刚度、预紧力、同步轮啮合、导轨精度、结构刚性、伺服调试和负载条件等因素影响。

对于绝对定位精度要求非常高的应用，还需要考虑同步带伸长、温度变化以及外部测量或误差补偿方案。

常见龙门结构

单驱龙门结构

单驱龙门通常使用一台电机从横梁一侧驱动，或者通过机械传动机构同时连接横梁两侧。这种结构可以减少电机数量，并简化控制系统。

单驱结构通常适用于跨度较小、负载适中且横梁扭转刚性较高的龙门系统。当横梁跨度较大或负载较重时，单侧驱动可能产生受力不均，增加横梁偏斜的风险。

双驱龙门结构

双驱龙门由两条平行同步带模组共同驱动横梁，横梁两端分别由一套驱动系统支撑并带动运动。

以下情况通常适合采用双驱结构：

• 龙门工作跨度较大
• 主运动方向行程较长
• 横梁自身重量较大
• 横梁上安装有横向运动轴
• 末端执行器和工件负载较大
• 系统加速度较高或频繁改变运动方向

双驱龙门设计中的主要技术难点，是保持两条平行轴之间的同步运动。

XY龙门系统

XY龙门系统可以在两个水平方向运动。两条平行主轴负责带动横梁移动，安装在横梁上的横向轴负责驱动工具沿横梁方向移动。

XY系统常用于点胶、视觉检测、激光打标、表面加工和平面取放等应用。

XYZ龙门系统

XYZ龙门系统在XY结构基础上增加垂直运动轴，使末端执行器能够接近、提升或放置工件。

XYZ系统广泛应用于自动上下料、码垛、装配、包装、仓储搬运和机床上下料。

横梁负载与结构设计

横梁是龙门自动化系统中非常重要的结构部件。横梁需要承载横向模组、垂直轴、末端执行器、线缆，以及相机或传感器等附加设备。

作用在两条平行同步带模组上的总移动负载可能包括：

• 横梁重量
• 横向直线模组重量
• 垂直轴重量
• 电机和减速机重量
• 末端执行器重量
• 工件负载
• 拖链和气管重量
• 加速和减速过程中产生的动态惯性力

设计人员不能只按照静态重量选择模组。系统加速时会产生额外的惯性力，偏心负载还会在滑台和导轨上形成俯仰、偏摆和滚转力矩。

加速惯性力可以近似表示为：

F = m × a

其中，F为加速惯性力，m为移动质量，a为加速度。

所选同步带模组需要具备足够的负载能力、驱动力和容许力矩。为了应对意外冲击、负载变化和长期运行，还应设置合理的安全系数。

横梁挠度

跨度较大的横梁可能在自身重量和安装部件重量作用下发生弯曲。横梁挠度过大可能降低定位一致性，改变工具工作高度，并增加运行振动。

可以通过以下方法提高横梁刚性：

• 增大横梁截面尺寸
• 采用加强型铝合金或钢结构
• 缩短无支撑跨度
• 降低横向轴和垂直轴的重量
• 将较重部件布置在靠近支撑点的位置
• 在结构刚性不足时限制运行加速度

双轴龙门的伺服同步控制

当两条同步带模组共同驱动一根横梁时，两侧位置必须保持同步。如果一侧移动距离大于另一侧，横梁就会出现倾斜或扭斜，这种现象通常称为龙门偏斜。

龙门偏斜会增加导轨摩擦，产生异常噪声，使滑块承受额外负载，并降低重复定位精度。严重时还可能损坏导轨、同步带或安装结构。

电子同步

电子同步系统通常在两条平行轴上分别安装伺服电机和编码器。运动控制器向两条轴发送协调运动指令，并实时监测两侧的位置差。

控制系统可以采用主从控制、龙门同步控制或交叉耦合补偿，使横梁两侧保持一致。控制程序还应设置允许的位置偏差范围，当两条轴失去同步时及时报警并停止运行。

机械同步

机械同步通过传动轴、同步带或减速机构连接横梁两侧，由一台电机驱动连接机构，使两侧同时运动。

这种方式可以简化电子控制，但是连接部件必须准确安装和校准。较长的连接轴可能产生扭转变形，并增加安装难度和系统惯量。

龙门回零与校正

双驱龙门通常需要在回零过程中执行横梁校正。两侧可以分别安装独立的原点传感器或基准位置。控制器分别移动两条轴，直到两侧建立基准点，并使横梁与设备机架保持垂直。

完成回零后，控制器会持续保持两条轴之间设定的位置关系。原点传感器、限位开关和机械限位块应合理布置，使设备在断电或维护后能够安全恢复运行。

重复定位精度

重复定位精度表示龙门系统在相同运行条件下，多次返回同一指令位置的能力。它是自动取放、装配、点胶和检测应用中的重要参数。

影响龙门系统重复定位精度的因素包括：

• 同步带刚度和预紧力
• 同步轮制造与安装精度
• 同步带与同步轮的齿形啮合
• 直线导轨精度
• 横梁结构刚性
• 伺服电机分辨率和控制参数
• 负载变化
• 加速度和减速度设置
• 温度变化
• 龙门双轴同步精度

提高同步带张力并不一定能够提高系统性能。张力过大会增加轴承负载、运行摩擦和部件磨损。同步带张力应保持在模组制造商建议的范围内。

龙门运动中的线缆管理

龙门系统通常包含动力电缆、编码器线、传感器线、气管、真空管和通信线。这些线缆需要随运动轴反复移动，同时不能被过度拉伸、扭转或夹住。

主运动轴、横向轴和垂直轴通常分别安装拖链。拖链尺寸和弯曲半径应与内部线缆和气管相匹配。

合理的线缆管理应满足以下要求：

• 具有足够的弯曲半径
• 必要时将动力线和信号线分开布置
• 拖链两端设置可靠的应力释放
• 内部空间充足，但不能填充过满
• 运动过程中不会与机架或滑台干涉
• 线缆长度能够覆盖完整行程
• 能够防止油污、粉尘、切屑或化学物质侵入

拖链的重量和运行阻力也应计入负载计算。对于高速运动轴，尺寸过大或支撑不合理的拖链可能产生振动和额外阻力。

末端执行器集成

末端执行器决定龙门系统如何与产品或工艺进行交互。常见末端执行器包括：

• 气动夹爪
• 电动夹爪
• 真空吸具
• 点胶阀
• 焊接头
• 视觉检测相机
• 激光加工头
• 自动锁螺丝机构
• 切割或打标工具

集成末端执行器时，需要考虑其重量、重心位置、工作作用力、气路和电气连接、安装接口以及工作方向。

当末端执行器与滑台之间的距离较大时，会产生更大的力矩载荷。此时可能需要使用更宽的滑台、双滑块结构、加强型垂直轴或重新设计安装方式。

末端执行器的工作节拍也需要与运动轴协调。例如，真空吸具在提升工件前需要确认真空压力，点胶头在开始出胶前可能需要短暂的稳定时间。

典型应用场景

自动取放

同步带直角坐标机器人可以在输送线、托盘和加工工位之间快速搬运产品。长行程和高加速度有助于减少非加工时间。

机床上下料

XYZ龙门系统可以将零件输送到数控机床、检测设备或装配工位中。垂直轴负责提升，水平轴负责将工件移动到指定位置。

包装与分拣

同步带龙门系统可以与输送线配合，对产品进行分拣、组合、堆叠或包装。通过伺服控制，可以根据不同产品尺寸和生产配方调整运动轨迹。

点胶与涂胶

XY或XYZ平台可以带动点胶头按照设定路径运动。平稳运动、稳定的重复定位和足够的结构刚性，有助于保持胶路一致性。

视觉检测

安装在龙门系统上的相机可以检测大型工件或多个检测位置。系统可以将运动控制与照明、图像采集和测量软件结合。

码垛与仓储搬运

长行程同步带轴可以覆盖多个托盘位置或仓储位置。配合夹爪或真空吸具，可以搬运纸箱、托盘、零部件以及其他轻型或中等重量产品。

如何选择龙门系统使用的同步带模组？

同步带模组的选择应基于完整龙门结构，而不能只参考单个运动轴的额定负载。

选型因素	工程设计要点
行程	工作区域、超程距离、传感器位置和维护空间
移动负载	横梁、其他运动轴、末端执行器、线缆和工件重量
速度	工位转换时间和生产节拍要求
加速度	动态惯性力、电机扭矩、同步带负载和结构振动
重复定位精度	工艺公差、同步带刚度、导轨精度和伺服调试
力矩负载	偏心负载、末端执行器伸出距离和横梁安装结构
驱动方式	单驱、机械同步或双伺服驱动
使用环境	粉尘、油污、湿度、无尘要求和环境温度
安装方向	水平、垂直、侧装或倒装
工作循环	运行时间、循环频率和预期使用寿命

电机选型需要考虑总移动质量、加速惯性力、摩擦阻力、传动效率和安全余量。对于垂直运动轴，还应考虑重力负载、抱闸以及防止垂直轴意外下坠的安全措施。

安装与调试注意事项

龙门系统的安装机架需要具有足够的平面度、刚性和安装精度。两条平行模组应按照统一基准安装，确保导轨在整个行程范围内保持平行。

系统调试时应检查：

• 模组安装面的平面度和平行度
• 横梁与机架的垂直度
• 同步带张力
• 同步轮和联轴器紧固状态
• 传感器和限位开关功能
• 拖链运行状态
• 伺服运动方向和编码器反馈
• 双轴同步控制
• 急停功能
• 实际负载条件下的重复定位精度

初次测试应采用较低的速度和加速度。随后可以逐步提高运动参数，同时监测振动、电机负载、跟随误差和机械噪声。

同步带龙门系统的维护

预防性维护有助于保持定位稳定性，并减少非计划停机。常见维护项目包括：

• 检查同步带是否磨损、开裂或出现齿形损伤
• 检查同步带张力和运行位置
• 检查同步轮和联轴器紧固件
• 按照维护周期润滑直线导轨
• 检查拖链和柔性电缆
• 清理模组表面的粉尘和杂物
• 检查原点传感器和限位开关
• 检查龙门横梁垂直度和双轴同步状态
• 监测异常振动、噪声和电机电流

当重复定位精度、同步带噪声或横梁对齐状态发生变化时，应及时检查原因。双驱龙门在偏斜状态下持续运行，可能加速多个机械部件的磨损。

总结

同步带模组能够为需要长行程、高速度和灵活多轴集成的龙门自动化系统提供实用的运动方案。它可以组合成XY平台、XYZ直角坐标机器人或双驱同步龙门，应用于物料搬运、包装、检测、点胶和机床上下料。

龙门系统能否长期可靠运行，取决于完整的系统设计。设计人员需要综合考虑总移动质量、横梁刚性、力矩负载、伺服同步、重复定位精度、线缆管理和末端执行器要求。

当直线模组、设备机架、伺服电机和控制系统按照一体化方案进行选型和设计时，同步带龙门系统可以在较大的工作范围内实现快速、稳定且可重复的直线运动，并适应不同自动化工艺。
