3C 電子機器 (コンピューター、通信製品、家庭用電化製品) の生産は、多数の短い反復可能な自動化サイクルに依存しています。電話機のフレームは、厳密に管理されたタクトタイム内で、搬送、分配のための位置決め、ネジ駆動ステーションへの移動、そして視覚検査システムへの提示が必要な場合があります。
これにより、3Cエレクトロニクスのリニアモジュール多くの重工業軸とは異なります。負荷は多くの場合中程度ですが、システムは高いサイクルレートで動作する場合があり、一貫した位置決め、スムーズな加速、コンパクトな設置、低振動、迅速な製品切り替えが必要です。
このガイドでは、電話機の組み立て、PCB の取り扱い、ディスペンス、ネジ締め、自動検査でリニア モジュールがどのように使用されるかを検討し、各プロセスでどの動作特性が最も重要であるかを説明します。

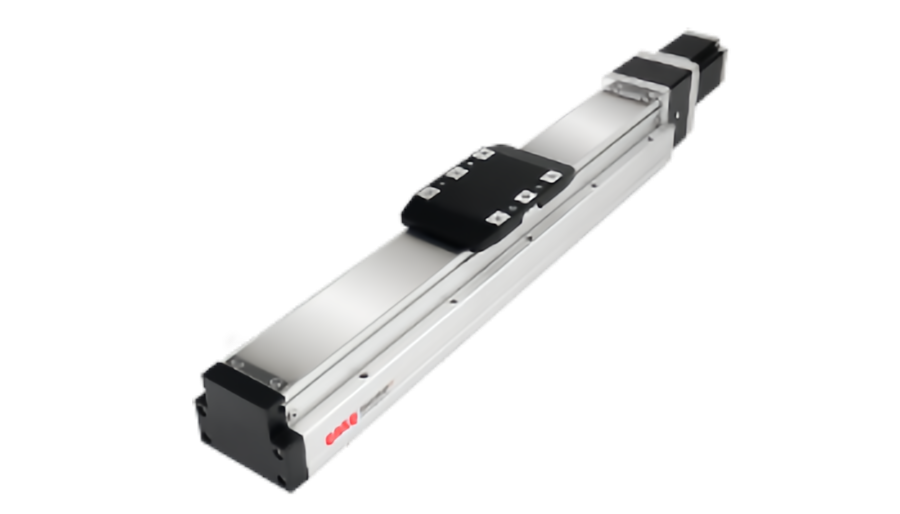

リニアモジュールが 3C エレクトロニクスオートメーションに適合する理由
エレクトロニクスの生産ラインには、ステーション間でのトレイの移動、カメラの下に PCB の位置決め、ハウジング内でのディスペンス ヘッドの移動、複数の固定点間でのドライバーの移動など、本来直線的なタスクが数多く含まれています。
リニアモジュールは、ガイダンスとドライブを組み合わせて、次のように配置できるコンパクトな軸にするため便利です。
- 単軸搬送ユニット
- XY位置決めステージ
- XZ ピックアンドプレース機構
- XYZ ディスペンスまたはネジ駆動システム
- 2軸ガントリー
- 調整可能な治具と検査ステージ
3C 自動化原則:通常、高いスループットは、カタログ速度の最高値だけを選択することによってではなく、加速、整定時間、再現性のバランスをとることによって実現されます。
電話機の組み立て: 多くの小さな動作、1 つのタイトなサイクル
スマートフォンや家庭用電化製品の組み立てには、フレーム、カバー、カメラ、バッテリー、コネクタ、サブアセンブリ周りの複数の位置決めタスクが含まれます。
あリニアモジュール以下の用途に使用できます。
- 治具間のハウジングの移動
- コンポーネントを組み立てツールの下に配置します
- 検査のためにカメラやセンサーを移動する
- ディスペンシングヘッドの持ち運び
- 電動ドライバーの位置を決める
- さまざまな製品バリエーションに合わせて治具を調整
極端な絶対精度よりも再現性が重要なことが多い理由
多くの組立ステーションでは、試運転中に作業座標を学習または校正します。これらの座標が確立されると、プロセスでは主に、一貫してそれらの座標に戻るための軸が必要になります。
このため、再現性、バックラッシュ制御、および整定動作が特に重要になります。座標ベースのプロセスでは絶対精度が依然として重要ですが、プロセスで本当に必要な場合にのみ絶対精度を指定する必要があります。
コンパクトさもデザインの一部
3C 生産設備は多くの場合、密集しています。リニア モジュールは、ケーブル、センサー、メンテナンスのためのアクセスを確保しながら、固定具の下、別の軸の横、または保護されたワークステーション内に取り付ける必要がある場合があります。
したがって、モーターの方向、折り畳まれたドライブのレイアウト、キャリッジの寸法は、ストロークや負荷と同じくらい重要になる可能性があります。
PCB ハンドリング: 基板損傷のない速度
プリント基板は多くの工業用ワークピースと比較して軽量ですが、柔軟性があり、衝撃、汚染、取り扱いストレスに弱い場合があります。
あPCBハンドリングリニアステージベアボード、組み立てられた PCB、トレイ、またはキャリアをコンベア、検査ステーション、組み立てプロセス間で移動する場合があります。
動作は不必要な衝撃を避ける必要があります
急速な加速はサイクルタイムを改善できますが、急激な動作は基板の振動、コンポーネントの動き、または治具の不安定性を引き起こす可能性があります。通常、最良の動作プロファイルは、基板と治具を安定に保ちながら、必要なタクトタイムに達するものです。
大きなボードはモーメント荷重を発生させます
PCB の重量は非常に軽い場合がありますが、キャリッジの中心をはるかに超えて伸びます。幅広の固定具、真空プレート、エッジグリップ機構により、ペイロード数が示すよりもはるかに大きなピッチモーメントとヨーモーメントが発生する可能性があります。
したがって、ガイド容量は質量と重心位置の両方から確認する必要があります。
塗布: 動作の質がビーズに直接影響します
ディスペンシングは、エレクトロニクスの組み立てにおいて直線運動の品質が重要である理由を示す最も明確な例の 1 つです。
ディスペンス軸は以下に適用される場合があります。
- 接着剤
- サーマルインターフェースマテリアル
- シーラント
- アンダーフィル
- ポッティングコンパウンド
- 導電性または保護材
連続塗布では一定の動きが重要です
材料の流れが一定のままノズル速度が変化すると、ビードの幅と堆積体積が変化する可能性があります。したがって、パスベースのディスペンスでは、軸はプログラムされたパスを通じて滑らかな速度を維持する必要があります。
重要な動作特性には次のものがあります。
- 低速リップル
- 安定した加減速
- 再現可能なパスの位置決め
- コーナーやリバース時の振動が少ない
- ギャップ制御が重要な一貫した Z 高さ
ドットディスペンスではセトリング時間が重要
離散ドットの場合、ノズルは多くの場合、ある座標に移動し、停止し、吐出し、再び移動します。この場合、整定時間が短いとサイクル タイムに大きな影響を与える可能性があります。
調剤ルール：プロセスを連続パスまたはポイントツーポイント塗布として指定します。最適な動作プロファイルとドライブの選択は異なる場合があります。
ネジ駆動: 軸は位置決めし、反力荷重に耐える必要があります
自動ネジ締めシステムでは、多くの場合、XY または XYZ リニア モジュールを使用して電動ドライバを複数の締め付け位置に移動させます。
一般的な要件には次のようなものがあります。
- 再現可能な穴の位置決め
- ネジ間の移動時間が短い
- 安定したZ軸アプローチ
- 制御されたプレスまたは着座動作
- 反力に対する構造剛性
ドライバーの負荷が重量を超えています
ビットがネジや製品に接触すると、Z 軸に加工力がかかる場合があります。支持されている X 軸と Y 軸には、ドライバー アセンブリや垂直方向の反力からのモーメント荷重もかかる場合があります。
長いドライバー ブラケットやオフセット ツールの場合、キャリッジ自体が正しい座標に達した場合でも、構造的なたわみによりビットが移動する可能性があります。
多くのネジを使用するとサイクル時間が累積します
ネジが 12 本ある製品では、位置決め移動を 12 回繰り返す必要がある場合があります。したがって、各位置での移動と整定の時間を少し節約すると、ステーションの総タクト タイムに大きな影響を与える可能性があります。
自動検査: 位置決めとイメージングは連携して機能する必要があります
ビジョン システムは、寸法、コンポーネントの有無、コネクタの位置、表面の欠陥、ラベル、およびアセンブリの品質を検査するために、電子機器のアセンブリで広く使用されています。
リニアモジュールは移動する可能性があります:
- 固定カメラ下の製品
- 固定製品上のカメラ
- 照明または光学部品
- 測定プローブまたはセンサー
検査軸には異なる精度メトリックが必要な場合があります
カメラが同じ視野に戻る必要がある場合、再現性が重要です。画像座標が外部測定システムに関連付けられている場合、位置決めの精度がより重要になります。
スキャン検査の場合、点の位置決めと同じくらい真直度と等速性が重要になる場合があります。
| 検査方法 | 重要な動作特性 |
|---|---|
| ストップアンドキャプチャーイメージング | 再現性と短い整定時間 |
| 連続ラインスキャン | 一定の速度とスムーズな動き |
| 寸法測定 | 位置精度と幾何学的安定性 |
| 多角度検査 | 再現可能な多軸調整 |
1 つの組立ラインに複数の異なるリニア モジュール タイプが必要な場合がある
単一の電子機器では、どこでも 1 つのモジュール タイプを使用するのではなく、異なる駆動テクノロジを組み合わせるのが一般的です。
| モーションの必要性 | 可能な駆動方向 | なぜ |
|---|---|---|
| コンパクトな高精度位置決め | ボールねじ | 優れた剛性と再現性のある機械伝達 |
| 長くて速い転送 | タイミングベルト | 高い線速度と効率的な長距離移動 |
| 非常に高い動的精度 | リニアモーター | ダイレクトドライブと高速応答 |
| 長い構造軸 | 必要に応じてラックアンドピニオン | 拡張可能な移動長 |
正しい選択は、1 つの送信が常に「より高度である」という規則ではなく、実際のタスクによって決まります。
電子機器アセンブリにおけるボールねじモジュール
ボールねじモジュール塗布、ネジ締め、検査、治具の正確な位置決めなどで一般的です。
これらは、アプリケーションで次のことが必要な場合に役立ちます。
- 良好な再現性
- 高剛性
- 制御された低速動作
- コンパクトなストローク
- 予測可能な推力挙動
ハイサイクル運転の場合は、スクリュー速度、潤滑、予圧、熱挙動もチェックする必要があります。
高速搬送用タイミングベルトモジュール
タイミングベルトモジュール長いスクリューを回転させずに高い移動速度を達成できるため、長いトランスファー軸にとって魅力的です。
典型的なアプリケーションには次のようなものがあります。
- トレイ搬送
- 基板の移動
- 長軸ピックアンドプレース
- 積み込みと積み下ろし
- ガントリー X 軸
ベルトの張力、加速度、キャリッジの負荷、およびプーリーのサイズは、動的動作に影響します。精密な用途では、ベルトの弾性の影響も考慮する必要があります。
ハイダイナミック電子機器用リニアモーターモジュール
ダイレクトドライブ リニア モーター モジュールは、力の経路からネジ、ベルト、ギアの伝達を排除します。
潜在的な利点は次のとおりです。
- 高加速
- 高速反転
- ネジやベルトによる変速機のガタつきがない
- 高解像度リニアフィードバックとの互換性
- メカニカルトランスミッションの摩耗の低減
これらは、要求の厳しい検査、位置合わせ、精密組立システムに役立ちますが、適切な熱設計、フィードバック、サーボ制御が必要です。
複数回の組み合わせで高スループットを実現
サイクルタイムは、点 A から点 B までの移動にかかる時間だけではありません。
現実的なステーション サイクルには次のものが含まれる場合があります。
- 加速度
- 旅行
- 減速
- 沈降
- 分配、締結または検査
- リターン動作
- 製品の移動または備品の交換
プロセスの整定やツールの待機に時間がかかる場合、最大速度だけを向上させてもほとんど効果が得られない可能性があります。
再現性、精度、セトリングは個別に指定する必要があります
エレクトロニクスオートメーションでは、いくつかの異なる性能特性を説明するために「精度」という言葉がよく使用されます。
| メトリック | 3C アセンブリで重要な理由 |
|---|---|
| 再現性 | 工具や製品を一貫して教示された位置に戻します |
| 位置決め精度 | 実際の位置を指令された座標に一致させます |
| バックラッシュ | 双方向の位置決めと頻繁な反転に影響を与える |
| 真直度 | スキャン、塗布、光学調整に関する事項 |
| 整定時間 | 移動後どれくらい早くプロセスを開始できるかを決定します |
適切な指標を指定すると、実際のプロセスを改善しない、より高い公称精度グレードに対する支払いを回避できます。
迅速な製品切り替えは 3C の主要な要件です
家庭用電化製品は急速に変化するため、同じ組立機器が異なるモデルやバリエーションをサポートする必要がある場合があります。
リニアモジュールは、以下を通じて柔軟な切り替えをサポートできます。
- プログラム可能な位置
- サーボレシピの変更
- 調整可能な治具の間隔
- 電動幅調整
- 複数の塗布またはスクリューパターンを保存
- モジュラー XY または XYZ ステーション
序盤の切り替えを考慮した設計
機械が複数の製品を扱う可能性がある場合は、ストローク マージン、センサーの位置、治具のインターフェイス、およびケーブルの配線を将来調整できるようにする必要があります。残りの移動距離や負荷マージンがないモジュール サイズの場合、後の製品変更が困難になる可能性があります。
ESD と清浄度に関する考慮事項
電子アセンブリには、材料の選択、接地、および機械の統合に影響を与える静電気放電制御と清浄度要件が含まれる場合があります。
モーション システムでは次の点に注意が必要な場合があります。
- 可動構造物の接地
- カバー、ベルト、または備品に静電気が蓄積する
- ガイド、ベルト、ケーブルキャリアからのパーティクルの発生
- 潤滑剤の制御
- 防塵
- クリーニングの互換性
標準的な産業用リニア モジュールは、特定の ESD またはクリーン環境要件を満たすと自動的に想定されるべきではありません。これらの状態は、完全なマシンの一部として評価する必要があります。
振動は品質とスループットの両方を低下させる可能性があります
低振動は、塗布、カメラ検査、精密なネジのかみ合わせ、繊細な部品の取り扱いにとって重要です。
振動は次のようなところから発生します。
- アグレッシブな加速
- フレキシブルなマシンフレーム
- 長いツーリングオーバーハング
- ルーズカップリングまたはファスナー
- サーボチューニングが悪い
- ベルト共振
- ケーブルキャリアの力
機械は完全な機械システムとして調整する必要があります。サーボ ゲインを増やしても、柔軟な治具や弱いフレームを完全に補償することはできません。
多軸電子機器は階層的にサイズ設定する必要がある
XYZ ディスペンスおよびネジ駆動システムは 3C 製造では一般的です。
Z 軸は工具を運びます。 Y 軸には Z 軸とツールが搭載されています。 X 軸は完全な YZ アセンブリを運ぶことができます。
多軸ルール:プロセスツールから外側への移動質量を計算します。下の軸は、その上に取り付けられているすべてのものを運ぶ必要があります。
これは、複数のドライバー、カメラ、またはディスペンスバルブが同じ交差軸に取り付けられている場合に特に重要になります。
モーターの選択: サーボまたはステッパー?
サーボ モーターは、高速加速、閉ループ フィードバック、多軸同期をサポートするため、ハイサイクル エレクトロニクス オートメーションで一般的です。
多くの場合、次のような場合に好まれます。
- 高速ピックアンドプレイス
- ダイナミックディスペンス
- 多軸ネジ駆動
- 視覚検査ステージ
- 頻繁な製品切り替え
ステッピング モーターまたは閉ループ ステッピング モーターは、速度と負荷が予測可能な治具調整、インデックス付け、および低ダイナミック軸に適しています。
メンテナンスはサイクル数を中心に設計する必要がある
3C 自動化は、移動負荷が軽い場合でも、非常に多くのサイクルを完了する場合があります。
メンテナンス計画では次のことを考慮する必要があります。
- 総走行距離
- サイクル数
- 加速周波数
- ガイドとネジの潤滑
- ベルトの状態と張り
- ケーブルキャリアの寿命
- センサーの再現性
- モーションシステム周囲の汚れ
数秒ごとに動作する軽量の軸は、たまにしか動かない重い軸よりも多くの摩耗にさらされる可能性があります。
3C エレクトロニクスの実際的な選択順序
- プロセスを定義します。取り扱い、塗布、ネジ締め、検査、または治具の調整?
- 製品とツールの質量を定義します。
- ストロークとマシンエンベロープを設定します。
- タクトタイムとモーションプロファイルを定義します。
- 再現性、精度、整定の要件を個別に設定します。
- 重心とモーメント荷重を確認してください。
- ボールねじ、タイミングベルト、ダイレクトドライブなど適切なトランスミッションを選択してください。
- トルク、速度、慣性を考慮してモーターのサイズを決定します。
- ESD、粉塵、清浄度の要件を評価します。
- ケーブル、真空ライン、センサーを計画します。
- 将来の製品の切り替え要件を確認してください。
- 実際のサイクル強度によってメンテナンスを定義します。
QRXQ が 3C エレクトロニクス アプリケーションを評価するために必要なもの
有用な線形モジュールの推奨事項については、以下を提供してください。
- プロセスの種類: ハンドリング、ディスペンス、ネジ締め、検査または組み立て
- 必要ストローク
- 移動質量と重心
- 最高速度と加速度
- 目標タクトアワー
- 再現性と位置決め精度の要件
- 関連する場合、整定時間要件
- 水平、垂直、または多軸配置
- モーターとコントローラーの好み
- ESD、清浄度、または防塵の要件
- 予想される製品切り替え
- 1日のサイクル数または稼働時間
3C エレクトロニクスの場合、優れたリニア モジュールは単に最速または最も正確な軸ではありません。これは、必要な位置に迅速に到達し、予測どおりに安定し、高いサイクル数にわたってプロセスを繰り返し、不必要な複雑さを生じることなく将来の製品変更に適応する軸です。
QRXQ は、モーション タスクをドライブ構造に適合させ、サイクル タイム、再現性、剛性、統合性、および 1 つのシステムとしての長期信頼性をチェックすることで 3C エレクトロニクス オートメーションを評価します。
