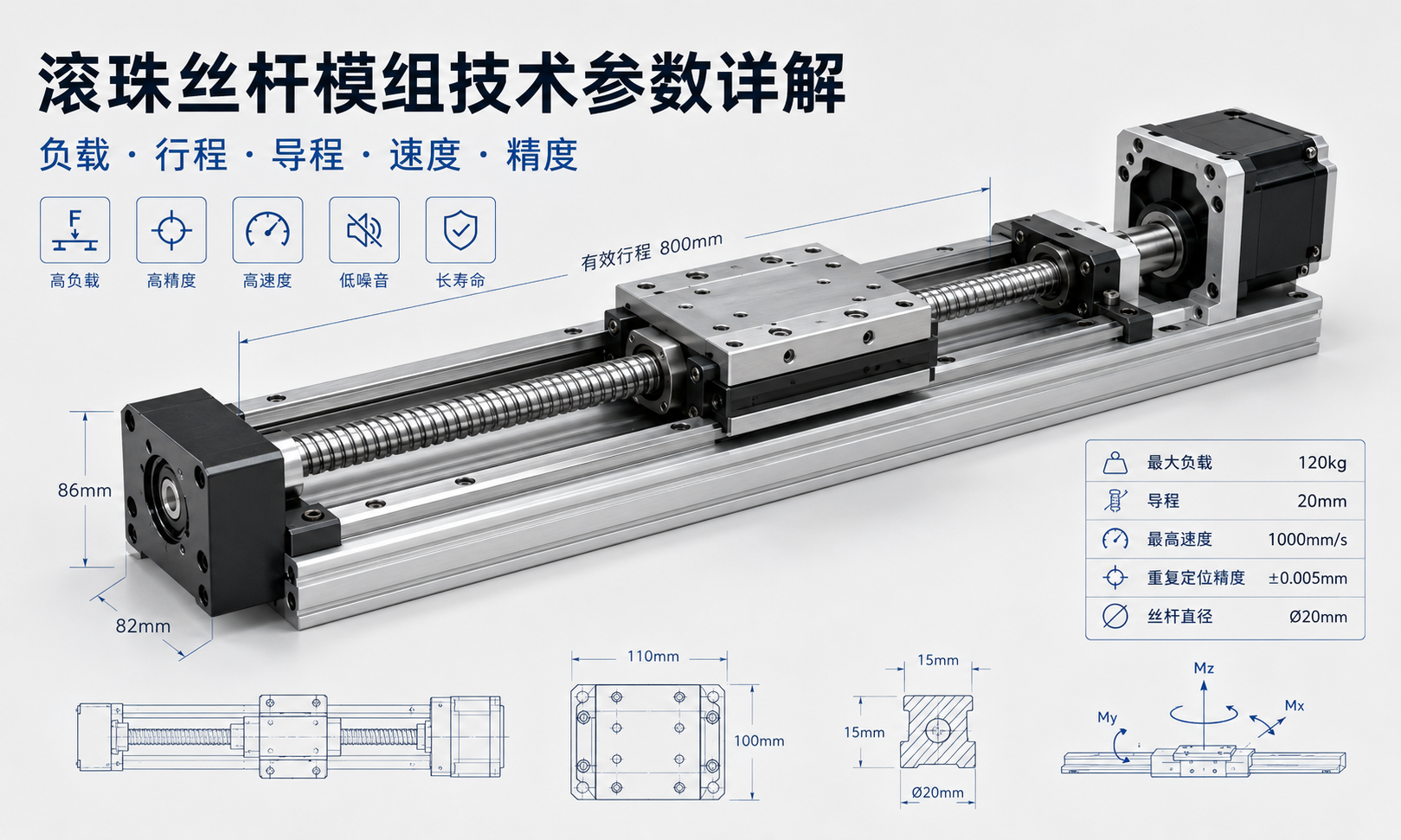

滚珠丝杆模组技术参数详解：负载、导程、速度与精度

滚珠丝杆模组具有定位精度高、轴向刚性好、传动效率高和伺服控制稳定等特点，因此被广泛应用于自动化装配、视觉检测、精密加工、点胶、锁螺丝、上下料及半导体设备中。

在滚珠丝杆模组选型过程中，不能只关注负载或行程。负载能力、行程、丝杆直径、导程、最高速度、加速度、定位精度、重复定位精度、轴向负载、容许力矩和电机功率之间存在密切关系。

某一个参数发生变化，可能同时影响模组的运行速度、驱动力、刚性、稳定性和使用寿命。本文将系统介绍滚珠丝杆模组的主要技术参数，并说明这些参数在实际选型中的作用。

什么是滚珠丝杆模组技术参数？

滚珠丝杆模组技术参数用于描述模组的机械尺寸、运动性能、承载能力、定位性能和驱动要求。通过这些参数，可以判断某一型号是否能够安全、稳定地完成指定运动任务。

技术参数	常用单位	主要含义
负载能力	kg或N	工作滑台能够承载的工件、夹具及工具总重量
行程	mm	工作滑台可实现的有效直线移动距离
丝杆直径	mm	滚珠丝杆轴的公称直径
导程	mm/rev	丝杆旋转一圈时螺母移动的直线距离
最高速度	mm/s	规定条件下允许的最高直线运行速度
加速度	m/s²或G	工作滑台改变运行速度的快慢
定位精度	mm	指令位置与实际到达位置之间的偏差
重复定位精度	mm	模组多次返回同一位置时的一致性
轴向负载	N	沿滚珠丝杆轴线方向作用的力
容许力矩	N·m	导轨系统允许承受的倾覆或扭转载荷
电机功率	W或kW	驱动负载运行及加速所需的电机容量

1. 负载能力

负载能力通常是选择滚珠丝杆模组时首先关注的参数。它一般指安装在工作滑台上的全部移动质量，包括工件、夹具、末端工具、传感器、线缆拖链以及其他附加结构。

产品样本中标注的最大负载，并不代表模组在任何工况下都可以按照该负载长期运行。实际可用负载还会受到以下因素影响：

• 水平、垂直或倾斜安装方式
• 负载重心位置
• 运行速度
• 加速度与减速度
• 模组行程
• 外部加工力或推压力
• 工作循环和运行时间
• 导轨系统的容许力矩
• 预期使用寿命

同一套模组在水平、低速和负载居中的工况下，能够承载的质量通常高于垂直、高加速度或负载偏置的工况。因此，负载能力必须与轴向载荷和力矩载荷一起校核。

静态负载与动态负载

静态负载是模组停止运行时能够承受的载荷，动态负载则是模组在规定速度、加速度和工作循环下可以持续移动的载荷。

自动化设备通常更需要关注动态负载，因为加速和减速会产生额外的惯性力：

惯性力＝移动质量×加速度

滚珠丝杆、支撑轴承、直线导轨、联轴器和电机都必须能够承受负载本身以及运行过程中产生的动态力。

2. 行程

行程是工作滑台可以移动的有效距离。行程不等于模组总长度，因为模组总长度还包括工作滑台长度、固定端和支撑端结构、电机安装座、机械限位以及端部安全空间。

确定所需行程时，应综合考虑：

• 工件实际移动距离
• 工具接近和退出距离
• 传感器触发区域
• 减速和停止距离
• 端部安全余量
• 安装和调试空间
• 后续工艺调整余量

如果模组行程与实际工作距离完全相同，可能没有足够的减速空间和安全余量。因此，通常需要在有效工作距离基础上增加一定的行程余量。

行程对其他参数的影响

随着行程增加，滚珠丝杆的有效长度也会增加。较长的丝杆更容易受到临界转速和压杆失稳的限制，因此允许的最高转速和轴向压缩载荷可能下降。

长行程应用需要重点检查：

• 滚珠丝杆临界转速
• 丝杆支撑方式
• 丝杆直径
• 最高运行速度
• 轴向压缩载荷
• 丝杆振动和共振风险

当设备同时要求超长行程和高速运行时，可以对比同步带模组或齿轮齿条模组是否更适合。

3. 丝杆直径

丝杆直径是滚珠丝杆轴的公称直径，它会直接影响丝杆的轴向刚性、承载能力、临界转速和抗弯曲能力。

较大的丝杆直径通常具有以下优势：

• 更高的轴向负载能力
• 更好的轴向刚性
• 更强的抗压杆失稳能力
• 在相同行程下具有更高的容许转速
• 更适合重载和高刚性应用

但是，丝杆直径增大也会增加旋转惯量、模组体积、整体重量和制造成本。在高加速度应用中，较大的丝杆可能需要更大功率或更高扭矩的电机。

因此，丝杆直径并不是越大越好，而应根据负载、行程、速度、加速度和刚性要求综合确定。

4. 滚珠丝杆导程

滚珠丝杆导程是丝杆旋转一整圈时，螺母沿轴向移动的距离。例如，导程为10毫米，表示丝杆每旋转一圈，工作滑台移动10毫米。

导程会直接影响模组的运行速度、输出推力、理论分辨率和电机扭矩需求。

小导程滚珠丝杆

较小的导程通常具有以下特点：

• 机械减速比更大
• 相同电机扭矩下可获得更大的直线推力
• 理论定位分辨率更高
• 适合低速、高推力和精密定位

小导程的不足是，在相同直线速度要求下，丝杆需要以更高转速运行。

大导程滚珠丝杆

较大的导程通常具有以下特点：

• 丝杆每转一圈的移动距离更长
• 相同丝杆转速下直线速度更高
• 达到指定速度时所需丝杆转速更低
• 更适合快速搬运和高速往复运动

但是，在输出相同直线推力时，大导程丝杆通常需要更大的电机扭矩。在电机和编码器配置不变的情况下，其理论直线分辨率也可能低于小导程方案。

导程与直线速度的关系

滚珠丝杆模组的理论直线速度可以按照以下关系计算：

直线速度＝丝杆转速×丝杆导程÷60

当丝杆转速单位为转每分钟、导程单位为毫米每转时，计算结果为毫米每秒。

计算得到的理论速度仍然不能超过模组允许的最高速度，也不能超过滚珠丝杆的临界转速。

5. 最高速度

最高速度是滚珠丝杆模组在规定工况下允许达到的最大直线运行速度。它不仅取决于电机转速，还受到整个机械系统的限制。

影响最高速度的主要因素包括：

• 滚珠丝杆导程
• 丝杆转速
• 丝杆直径和有效长度
• 固定端与支撑端结构
• 轴承转速能力
• 润滑状态
• 直线导轨性能
• 移动负载
• 丝杆振动和共振
• 电机高速段输出扭矩

即使电机可以达到较高转速，滚珠丝杆也可能因为临界转速限制而无法安全运行。因此，不能只根据电机最高转速计算模组速度。

对于高工作循环设备，长期连续运行速度通常还应低于短时间允许的最高速度，以控制温升、噪声、振动和润滑消耗。

6. 加速度

加速度表示工作滑台达到目标速度的快慢。提高加速度可以缩短设备运行节拍，但也会增加惯性力、电机峰值扭矩、结构振动和导轨力矩载荷。

模组所需的总驱动力可以近似理解为：

总驱动力＝加速惯性力＋摩擦力＋外部工艺力＋重力分力

垂直安装或倾斜安装时，必须考虑移动部件的重力。

高加速度应用需要重点校核：

• 总移动质量
• 电机峰值扭矩
• 联轴器额定扭矩
• 滚珠丝杆动态载荷
• 导轨滑块容许力矩
• 设备机架刚性
• 减速和停止距离
• 定位后的稳定时间

某一模组可能可以在低加速度下承载较大负载，但当负载需要快速启动和停止时，该型号可能无法满足要求。

7. 定位精度

定位精度表示工作滑台实际到达的位置与控制系统指令位置之间的偏差。

影响定位精度的误差来源包括：

• 滚珠丝杆导程误差
• 反向间隙
• 丝杆和支撑结构弹性变形
• 直线导轨安装误差
• 底座平面度误差
• 温度变化和热膨胀
• 联轴器扭转变形
• 电机与编码器分辨率
• 伺服控制参数
• 设备机架变形

对于长行程精密定位应用，滚珠丝杆累积导程误差可能比局部重复定位误差更加明显。部分高精度设备会通过激光干涉仪检测和控制器误差补偿，提高全行程定位精度。

定位精度应在实际工作行程范围内进行评估，而不能只检测某一个位置。

8. 重复定位精度

重复定位精度表示模组在相同运行条件下，多次返回同一个指令位置时的稳定程度。

定位精度和重复定位精度并不是同一个概念。模组可能具有较好的重复定位精度，但实际停止位置与指令坐标之间仍然存在固定偏差。

重复定位精度对以下应用尤其重要：

• 自动取放
• 精密装配
• 自动点胶
• 锁螺丝
• 上下料
• 视觉检测定位
• 重复焊接或加工

影响重复定位精度的因素包括机械间隙、预压状态、温度变化、伺服调试、传感器稳定性和设备结构刚性。

9. 轴向负载

轴向负载是沿滚珠丝杆轴线方向作用的力，它与工作滑台上的负载质量并不完全相同。

在水平安装中，负载重量主要由直线导轨承担，滚珠丝杆主要负责克服摩擦力、加速惯性力和外部工艺阻力。

在垂直安装中，滚珠丝杆还必须承受全部移动部件的重力。垂直轴的轴向驱动力可以近似表示为：

垂直轴向力＝移动质量×重力加速度＋加速惯性力＋外部作用力

选择滚珠丝杆时，应检查：

• 额定动载荷
• 额定静载荷
• 预期使用寿命
• 最大轴向压缩载荷
• 抗压杆失稳能力
• 支撑轴承承载能力

垂直安装还应考虑带刹车电机、配重机构或机械防坠落装置，避免设备断电后负载下落。

10. 容许力矩

容许力矩表示工作滑台和直线导轨抵抗倾覆或扭转载荷的能力。即使负载总重量没有超过额定负载，只要负载重心距离滑台中心较远，也可能产生较大的力矩。

滚珠丝杆模组通常需要校核三个方向的力矩：

• 俯仰力矩：负载向前或向后倾覆产生的力矩
• 偏摆力矩：负载在水平面内向左或向右旋转产生的力矩
• 滚转力矩：负载绕模组运行方向扭转产生的力矩

力矩可以按照以下关系进行初步计算：

力矩＝作用力×负载重心到受力中心的距离

缩短负载重心与工作滑台表面之间的距离，可以有效降低力矩载荷。

对于大型夹具、悬臂结构或宽幅工件，可以采用加宽滑台、双导轨结构、双模组同步驱动或增加外部辅助导轨。

11. 电机功率

电机需要提供足够的动力，使负载完成启动、加速、匀速、减速和停止，同时克服摩擦力、重力及外部工艺力。

电机选型不能只看额定功率，还应检查：

• 额定扭矩
• 峰值扭矩
• 额定转速
• 最高转速
• 电机转子惯量
• 编码器分辨率
• 是否需要刹车
• 设备工作循环
• 电机与负载惯量比

滚珠丝杆产生直线推力所需的电机扭矩，与轴向力、丝杆导程和传动效率有关：

电机扭矩与轴向力和丝杆导程成正比，与传动效率有关

完整的电机扭矩计算还应包括滚珠丝杆、联轴器和电机转子的旋转加速扭矩。

电机并不是越大越好。电机过大不仅会增加采购成本，还会增加转子惯量、联轴器冲击和机械结构负担。合理的选型应保证额定扭矩和峰值扭矩满足要求，并保留适当安全余量。

滚珠丝杆模组参数之间的关系

滚珠丝杆模组的各项技术参数必须作为一个完整系统进行评估。

参数变化	可能带来的优势	可能产生的影响
增大丝杆直径	提高刚性和轴向承载能力	增加旋转惯量、尺寸和电机需求
增大丝杆导程	提高相同转速下的直线速度	增加扭矩需求并降低机械减速效果
增加模组行程	扩大有效工作范围	降低丝杆临界转速和抗失稳能力
提高加速度	缩短设备运行节拍	增加惯性力、振动和峰值扭矩
增加移动负载	可以搬运更重的工件和夹具	降低可用加速度并增加导轨载荷
提高预压	提高刚性并减少机械间隙	增加摩擦和运行温升

滚珠丝杆模组参数选型示例

假设某自动化装配设备需要一套水平安装的滚珠丝杆模组，基本要求如下：

• 有效移动距离为600毫米
• 总移动质量为25千克
• 最高速度为500毫米每秒
• 加速度为3米每二次方秒
• 要求较高的重复定位精度
• 工作滑台上安装有偏置夹具

选型时不能只选择额定负载大于25千克的型号，而应按照以下步骤进行检查：

1. 在600毫米工作距离基础上增加端部安全余量。
2. 根据25千克移动质量计算加速惯性力。
3. 加入摩擦力和外部工艺力。
4. 根据速度和电机转速选择合适的丝杆导程。
5. 检查对应行程下的滚珠丝杆临界转速。
6. 计算偏置夹具产生的俯仰、偏摆或滚转力矩。
7. 确认导轨滑块的负载和容许力矩。
8. 计算电机额定扭矩和峰值扭矩。
9. 确认定位精度和重复定位精度。
10. 评估工作循环、润滑周期和预期使用寿命。

通过系统化选型，可以避免模组只满足单项参数，却在实际运行中出现振动、速度不足、精度下降或电机报警等问题。

滚珠丝杆模组选型参数清单

在向模组制造商提供选型信息时，建议准备以下参数：

• 水平、垂直或倾斜安装
• 所需有效行程
• 总移动质量
• 负载重心位置
• 最高运行速度
• 加速度和减速度
• 定位精度要求
• 重复定位精度要求
• 外部轴向力或加工力
• 单次运行节拍
• 每天运行时间
• 电机类型和控制系统
• 工作环境
• 预期使用寿命

完整的应用参数有助于制造商同时校核滚珠丝杆、直线导轨、支撑轴承、联轴器、电机和模组底座结构。

常见问题

滚珠丝杆模组负载与轴向负载相同吗？

不同。负载通常指安装在工作滑台上的移动质量，轴向负载则是沿滚珠丝杆轴线方向作用的力。两者存在关联，但需要分别计算。

滚珠丝杆导程越大，速度就一定越高吗？

大导程可以提高丝杆每转一圈的直线移动距离，但实际最高速度还会受到电机扭矩、丝杆临界转速、支撑轴承、移动负载和模组结构的限制。

定位精度和重复定位精度有什么区别？

定位精度表示指令位置与实际位置之间的偏差，重复定位精度表示模组多次返回同一位置时的一致性。

最大负载可以同时按照最高速度和最高加速度运行吗？

不一定。最大负载、最高速度和最高加速度可能是在不同测试条件下得到的参数。三者同时使用时的限制需要根据具体型号和工况重新确认。

为什么滚珠丝杆模组行程越长，最高速度可能越低？

行程增加后，滚珠丝杆的有效长度变长，临界转速降低，并且更容易产生振动或弯曲。通过增加丝杆直径或优化支撑方式，可以提高允许转速。

结论

滚珠丝杆模组的技术参数是一个相互关联的系统。负载能力、行程、丝杆直径、导程、最高速度、加速度、定位精度、重复定位精度、轴向负载、容许力矩和电机功率都会影响运动轴的最终性能。

可靠的模组选型应以实际安装方向、移动质量、负载重心、运行节拍、速度曲线、精度要求和工作环境为基础。同时不能默认所有最大参数都可以在同一工况下同时实现。

通过同时评估机械结构和运动控制要求，可以选择在精度、刚性、速度、负载能力和使用寿命之间更加匹配的滚珠丝杆模组。
