线性模组和电动缸都是工业自动化中常见的直线执行机构。两者都可以使用伺服电机或步进电机驱动，并通过运动控制器完成定位、升降、推动、压装、搬运和装配等动作。
虽然线性模组和电动缸都属于广义直线执行器，但两者的结构形式和主要用途存在明显区别。线性模组通常通过滑台沿导向系统移动，适合在设定行程内搬运负载、安装工装，并搭建单轴或多轴运动平台。
电动缸则通常通过输出杆伸出和缩回产生直线运动，主要用于提供可控轴向推力。它经常用于替代气缸或液压缸，在需要更高定位精度、可编程运动、清洁运行和过程控制的场合使用。
正确选型不能只比较行程和负载，还需要综合评估定位精度、重复定位精度、速度、加速度、推力、侧向负载、力矩、防护等级、安装方向、运行频率、使用寿命、控制要求和系统总成本。
本文将详细分析线性模组和电动缸区别，帮助自动化工程师、设备制造商、系统集成商和采购人员选择合适的直线运动方案。
什么是线性模组？
线性模组是一种将结构底座、导向系统、移动滑台、传动机构、电机安装接口和传感器集成为一体的直线运动组件。
根据具体设计，线性模组可以采用滚珠丝杆、同步带、齿轮齿条、直线电机、梯形丝杆或其他驱动方式。滑台沿一条或多条直线导轨移动，用于承载工件、夹具、传感器、机械手末端、加工头或其他设备部件。
电机通常安装在线性模组一端，也可以采用折返式平行安装结构。传动机构将电机旋转运动转换为直线位移，导轨则负责支撑负载并抵抗侧向力和力矩。
线性模组可以作为独立运动轴使用，也可以组合成XY、XZ、XYZ、龙门和直角坐标机器人系统。
线性模组的主要特点
- 导向系统与传动机构一体化
- 通过滑台安装负载和工装
- 支持水平、垂直、侧挂和倒装
- 可实现短行程、中等行程和长行程
- 适合搭建多轴自动化系统
- 可以根据传动方式实现高速或高精度运动
- 能够通过导轨系统承受力矩负载
- 适合点到点定位和连续轨迹运动
什么是电动缸？
电动缸也称为伺服电动缸、电动执行器或电动直线执行器，是一种将电机旋转运动转换为输出杆直线伸缩运动的机电执行机构。
多数电动缸内部采用滚珠丝杆、行星滚柱丝杆或梯形丝杆。电机通过联轴器、减速机、同步带或直连结构带动丝杆旋转，丝杆螺母和输出杆沿轴向伸出或缩回。
电动缸主要用于推动、拉动、升降、压装、夹紧、插入、张紧和定位等动作，可以作为气缸和液压缸的电动化替代方案。
部分电动缸只有单根输出杆，存在侧向负载能力有限的问题。导向式电动缸则会增加双导杆、直线导轨或移动工作台，以提高负载支撑和抗旋转能力。
电动缸的主要特点
- 采用输出杆或导向式输出结构
- 能够提供较大的轴向推力
- 行程、速度、加速度和推力可编程控制
- 适合压装、升降、夹紧和插入
- 结构紧凑
- 可替代气缸或液压缸
- 可配置抱闸、减速机、力传感器和编码器
- 通常更容易实现较高防护等级

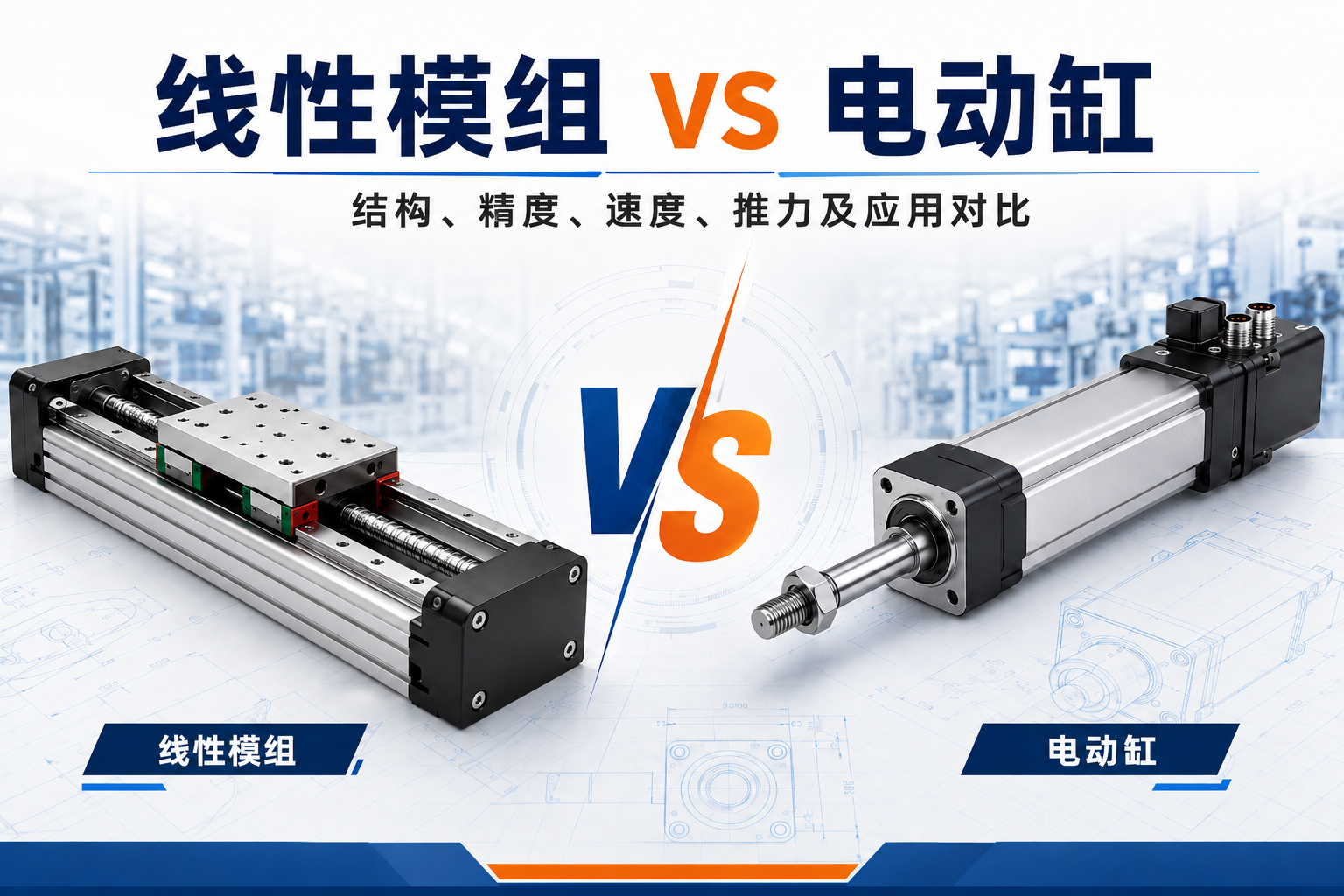

线性模组与电动缸快速对比
| 比较项目 | 线性模组 | 电动缸 |
|---|---|---|
| 主要功能 | 通过滑台沿导向路径进行定位和搬运 | 产生轴向伸缩、推动和拉动 |
| 输出结构 | 移动滑台或工作台 | 输出杆或导向式输出组件 |
| 导向系统 | 通常已经集成 | 可能集成，也可能需要外部导轨 |
| 推力输出 | 中等至较高，取决于传动方式 | 通常针对高轴向推力进行优化 |
| 力矩负载能力 | 通常较强，因为内部包含直线导轨 | 普通杆式结构较弱，导向式结构更强 |
| 运行速度 | 同步带和直线电机模组可实现较高速度 | 通常为中速，受丝杆和电机限制 |
| 有效行程 | 适合中等行程和长行程 | 常用于短行程和中等行程 |
| 定位精度 | 滚珠丝杆和直线电机模组可实现高精度 | 滚珠丝杆和滚柱丝杆电动缸可实现高精度 |
| 防护等级 | 有开放式、半封闭式和全封闭式结构 | 通常更容易实现防尘、防水和密封 |
| 多轴集成 | 适合XY、XZ、XYZ和龙门系统 | 主要作为单独推动或升降轴使用 |
| 典型应用 | 搬运、定位、点胶、检测和机器人 | 压装、夹紧、升降、插入和气缸替代 |
本质区别：滑台运动与输出杆运动
线性模组和电动缸最直观的区别是输出形式不同。
线性模组通过滑台沿型材或底座移动，负载直接安装在滑台上，并由导轨系统在整个行程内持续支撑。
电动缸通常通过输出杆伸出和缩回，将轴向推力传递给负载。普通杆式电动缸不适合承受过大的侧向力和弯矩。
这种结构差异决定了两者的主要应用。线性模组更适合负载需要沿固定轨迹运动，并且需要保持工装方向的场合；电动缸更适合沿单一轴线进行推动、拉动、压装、升降、夹紧和插入。
结构差异
线性模组结构
典型线性模组由长条形铝型材或加工底座构成，内部安装一条或多条直线导轨，滑台安装在导轨滑块上。
传动机构安装在型材内部或侧面。滚珠丝杆模组通过滚珠螺母连接滑台；同步带模组通过同步带连接滑台；直线电机模组则通过电磁力直接推动滑台。
线性模组的结构重点是支撑负载，并抵抗俯仰、偏摆和滚动力矩。滑台通常设置多个螺纹安装孔，便于安装夹具、工装、传感器或另一个运动轴。
电动缸结构
典型电动缸由电机、丝杆传动机构、轴承支撑、缸体、止转结构、输出杆和前端安装接口组成。
电机旋转时，内部丝杆带动螺母和输出杆向前或向后移动。缸体负责保护丝杆，并支撑轴承和传动结构。
杆式电动缸结构紧凑，但输出杆通常不能独立承受较大的侧向负载。导向式电动缸通过平行导杆或工作台结构提高横向稳定性和力矩承载能力。
传动方式对比
线性模组可以采用多种传动方式，而电动缸大多采用丝杆传动。
线性模组常见传动方式
- 滚珠丝杆传动
- 同步带传动
- 齿轮齿条传动
- 直线电机驱动
- 梯形丝杆传动
电动缸常见传动方式
- 滚珠丝杆传动
- 行星滚柱丝杆传动
- 梯形丝杆传动
- 减速机配合丝杆传动
- 同步带折返式电机传动
滚珠丝杆电动缸在推力、速度、效率和定位精度之间具有较好的平衡。行星滚柱丝杆电动缸具有更高的推力密度和更长的负载寿命，但采购成本通常更高。
线性模组可以根据项目重点，在速度、行程、精度和成本之间选择不同传动方案。电动缸则更加专注于轴向推力和紧凑伸缩运动。
定位精度对比
当线性模组和电动缸都采用滚珠丝杆、精密轴承、伺服电机和编码器反馈时，两者都可以获得较高定位精度。
最终精度受到丝杆导程精度、反向间隙、预压、结构刚性、电机编码器分辨率、控制器性能、热膨胀、安装条件和负载变形影响。
线性模组精度
滚珠丝杆模组常用于精密定位。预压滚珠螺母能够减小轴向间隙，内部导轨则负责保持滑台运动方向。
直线电机模组取消了丝杆、联轴器、同步带和其他机械传动部件，可以获得较高定位性能，其精度主要取决于光栅尺和控制系统。
同步带模组的轴向刚性和绝对定位精度通常较低，但能够满足包装、搬运和输送设备的重复定位要求。
电动缸精度
伺服电动缸通过编码器跟踪电机位置，可以精确控制输出杆伸缩。滚珠丝杆预压和高刚性轴承支撑有助于降低失动量。
不过，输出杆、安装支架、连接工装、减速机和外部负载都可能产生变形或间隙。即使电动缸本身精度较高，如果设备结构刚性不足，最终工艺精度仍可能不理想。
线性模组和电动缸哪个精度更高？
不能简单地认为某一种产品在所有应用中都更精确。采用相同等级丝杆、轴承、电机和反馈系统时，精密滚珠丝杆模组和精密电动缸可能具有相近的重复定位精度。
更重要的区别是负载如何获得导向。线性模组通常能够同时控制滑台的位置和方向，而普通杆式电动缸主要控制轴向伸缩，可能需要增加外部导轨才能保持负载方向。
重复定位精度与分辨率
重复定位精度表示执行机构多次运动后返回同一指令位置的能力。分辨率表示控制系统能够指令或检测的最小位移。
伺服电机通常比开环步进系统具有更好的闭环控制能力，但较高编码器分辨率并不代表机械系统一定具有相同等级的定位精度。
机械间隙、丝杆导程误差、轴承游隙、同步带弹性、输出杆变形、联轴器弹性、结构变形和温度变化，都会影响最终运动结果。
对于高精度项目，应分别确认电机分辨率、执行器重复定位精度、绝对定位精度和完整设备精度。
速度对比
线性模组的速度范围通常更广，因为可以采用不同传动技术。
同步带模组适合高速长行程运动；直线电机模组可以实现更高加速度和快速响应；滚珠丝杆模组具有较好的精度和推力，但可能受到丝杆临界转速限制。
电动缸通常采用滚珠丝杆或滚柱丝杆，其最高速度受到丝杆导程、丝杆直径、行程、转速、轴承能力、电机功率和温升影响。
对于短行程推动、压装、夹紧和升降，电动缸速度通常能够满足要求。对于长距离高速往复运动，同步带模组或直线电机模组通常更加合适。
最高速度与生产节拍
最高运行速度只是影响设备效率的一个因素。实际节拍还取决于加速度、减速度、停止稳定时间、工艺时间、负载、行程和运动曲线。
一个执行短距离压装动作的电动缸，即使最高速度较低，也可能比长行程线性模组更快完成整个工艺周期。因此，选型时应比较完整运动过程。
加速度对比
同步带模组和直线电机模组的运动部件可以相对较轻，因此能够实现较高加速度。
滚珠丝杆模组和电动缸在运动时，需要同时加速电机转子、丝杆、联轴器和移动负载。较高加速度会增加电机扭矩、轴承负载、丝杆应力和系统温升。
高推力电动缸可能采用较大规格丝杆、减速机和大功率电机，从而增加系统惯量并降低动态响应。
当设备要求快速加减速时，应计算峰值扭矩、连续扭矩、负载惯量、丝杆临界转速和机械振动，而不能只参考产品样本中的最高参数。
推力输出对比
推力是线性模组和电动缸区别中最重要的比较项目之一。
电动缸通常专门针对轴向推力进行设计。其紧凑丝杆传动结构能够输出较大的推动力和拉力，特别是配合减速机或行星滚柱丝杆时。
线性模组同样可以提供较大推力，尤其是滚珠丝杆模组和齿轮齿条模组。但很多线性模组主要用于定位和搬运，并不是专门用于高压力压装工艺。
电动缸的推力优势
- 在紧凑结构中提供较大轴向推力
- 适合压装、夹紧和插入
- 能够编程控制推力和位置
- 可以在工艺过程中保持受控推力
- 可以配置压力传感器或力反馈
- 适合替代气缸和液压缸
线性模组的推力特点
- 滚珠丝杆模组可以提供较大轴向推力
- 齿轮齿条模组适合重载长行程运动
- 同步带模组更适合搬运，不适合高推力压装
- 直线电机模组响应速度快，但需要进行散热设计
- 推力能力需要结合导轨和型材刚性判断
负载与推力不是同一个概念
负载表示移动滑台或输出机构支撑的总质量。推力表示执行机构在移动、加速、升降、推动、拉动、夹紧或压装过程中需要输出的轴向作用力。
线性模组可能能够在滑台上承载较重负载，但只能输出中等工艺推力。电动缸可能能够输出很大轴向推力，但普通输出杆不能承受明显侧向负载。
因此，选型时必须分别进行负载和推力计算。不能使用线性模组的负载参数代替推力参数，也不能使用电动缸的推力参数代替侧向负载能力。
侧向负载与力矩能力
当移动负载会产生侧向力或力矩时，线性模组通常具有明显优势。
内部直线导轨和滑台可以承受径向负载，并抵抗俯仰、偏摆和滚动力矩。允许力矩与导轨规格、滑块数量、滑块间距、滑台尺寸、型材刚性和负载位置有关。
普通杆式电动缸主要用于承受轴向力。过大的侧向负载可能导致输出杆弯曲、密封件磨损、轴承损坏、摩擦增加和寿命缩短。
当电动缸带动的负载没有独立导向时，应选择导向式电动缸或增加外部直线导轨。
以下情况电动缸需要增加外部导轨
- 负载产生明显侧向力
- 负载重心偏离输出杆轴线
- 执行机构需要抵抗负载旋转
- 工装必须保持精确方向
- 设备使用宽幅移动平台
- 行程较长，输出杆可能产生弯曲
行程长度对比
线性模组可以覆盖较广行程范围，其中同步带模组、齿轮齿条模组和直线电机模组特别适合长行程。
滚珠丝杆模组通常用于短行程和中等行程，也可以通过增大丝杆直径和改善支撑结构实现较长行程。
电动缸常用于短行程和中等行程。随着行程增加，输出杆长度、丝杆长度、压杆失稳风险、缸体长度、速度限制和安装空间都会成为重要问题。
对于长距离输送和搬运，线性模组通常更加实用。对于短行程压装、夹紧、升降和插入，电动缸通常更加紧凑。
刚性对比
线性模组通过型材、直线导轨、滑台、传动机构和安装结构提供刚性。滚珠丝杆模组通常具有较好的轴向刚性，同步带模组则存在更多弹性变形。
电动缸采用滚珠丝杆或滚柱丝杆并配合合理轴承支撑时，可以获得较高轴向刚性。但较长输出杆在侧向负载或受压状态下可能产生弯曲。
对于压装和插入工艺，电动缸的轴向刚性有助于稳定传递推力。对于承载大型夹具或抵抗倾覆力矩，线性模组或导向式电动缸通常更加合适。
垂直安装对比
线性模组和电动缸都可以用于垂直运动，但安全设计必须考虑重力和断电情况。
垂直线性模组可能需要抱闸电机、配重、气弹簧、平衡气缸或机械防坠落装置。
用于垂直升降的电动缸同样可能需要抱闸、自锁机构、安全螺母、机械锁止或独立负载保持装置。
滚珠丝杆通常不具备完全自锁能力。当电机失去扭矩时，垂直负载可能带动丝杆反向旋转。不能认为滚珠丝杆执行器在断电后能够自动安全保持悬挂负载。
防护等级对比
防护等级通常是电动缸的重要优势之一。
电动缸的丝杆和传动机构封闭在缸体内部，可以通过密封圈、输出杆刮片、垫圈、防护套和耐腐蚀材料，提高防尘、防潮、防油和抗污染能力。
线性模组可以采用开放式、半封闭式或全封闭式结构。开放式模组方便检查和散热，但环境防护能力有限；半封闭和全封闭模组可以采用盖板、钢带、密封带或风琴罩进行保护。
产品样本标注的防护等级，应确认是否覆盖完整执行机构、电机连接、电缆接口、传感器和运动密封位置。
电动缸通常更适合以下环境
- 粉尘较多的生产环境
- 潮湿或存在液体飞溅的环境
- 需要清洗的食品和包装设备
- 户外或半户外机械
- 要求执行器具有密封外壳的应用
线性模组通常更适合以下环境
- 洁净室内自动化设备
- 精密装配系统
- 半导体和电子制造设备
- 多轴直角坐标运动系统
- 需要方便安装和操作滑台的应用
无尘室与真空应用
线性模组和电动缸都可以设计为无尘版本，但普通工业产品不能直接视为适用于无尘室。
无尘版本可能需要使用低发尘密封件、洁净润滑脂、耐腐蚀材料、真空吸尘结构、封闭式导轨和专用电缆管理方式。
直线电机模组由于没有丝杆接触传动，经常用于半导体设备，但导轨润滑、电缆运动和磁性部件仍需要进行洁净控制。
电动缸具有封闭结构，但输出杆密封、内部润滑和伸缩过程中的空气排放，也需要根据无尘或真空要求进行评估。
控制系统对比
线性模组和电动缸都可以使用伺服电机、步进电机、运动控制器、可编程控制器和工业总线进行控制。
线性模组可以执行点到点运动、连续轨迹运动、插补运动、电子齿轮和多轴同步。
电动缸可以执行位置控制、速度控制、推力控制、压力替代、压装监测和可编程往复动作。
线性模组常见控制功能
- 绝对位置或增量位置控制
- 多工位搬运
- XY或XYZ插补
- 速度和加速度曲线控制
- 电子凸轮运动
- 龙门同步控制
- 扫描和点胶轨迹
电动缸常见控制功能
- 可编程伸出和缩回
- 限制推力的压装
- 位置控制夹紧
- 多阶段速度曲线
- 压装推力和位置监测
- 柔性接触和软着陆
- 配合抱闸进行负载保持
推力控制与工艺监测
电动缸特别适合需要监测推力的工艺。伺服系统可以通过电机扭矩估算推力，也可以安装压力传感器直接测量作用力。
因此，电动缸广泛用于压装、铆接、插入、测试、成形、夹紧和装配验证。
设备可以记录每个工作循环的推力与位置曲线，并与合格范围进行比较，从而识别零件缺失、装配错误、阻力异常或其他工艺缺陷。
线性模组同样可以执行需要推力反馈的动作，但通常需要另外安装力传感器和合适的机械结构。线性模组的主要设计重点一般是运动定位，而不是持续施加推力。
运行频率与连续工作能力
运行频率表示执行机构工作时间和循环频率，会影响电机温升、丝杆温升、轴承寿命、润滑周期、减速机磨损和驱动器选型。
用于搬运和检测设备的线性模组可能需要长时间连续往复运行。
执行压装或夹紧动作的电动缸，可能在短时间内输出较大推力，随后进入等待状态。部分应用还需要电动缸长时间保持推力，这会增加电机和丝杆温升。
选型时不能只根据峰值推力判断，还需要计算峰值负载、平均负载、电机连续扭矩、运行频率、保持时间和每年预期循环次数。
使用寿命对比
两种执行机构的使用寿命都受到负载、速度、加速度、丝杆类型、导轨能力、润滑、污染、安装精度、温度和运行频率影响。
滚珠丝杆寿命可以根据额定动负载进行估算，但冲击负载、润滑不足、安装不同轴、污染、预压过大或超过临界转速运行，都会缩短实际寿命。
用于高推力压装的电动缸会承受较大的丝杆和轴承负载。行星滚柱丝杆结构通常能够在高负载循环中提供更长寿命。
根据传动结构不同，线性模组可能出现导轨滑块磨损、同步带疲劳、丝杆磨损、型材变形、轴承损坏或滑台松动等问题。
噪声与振动对比
执行机构噪声与传动方式、运行速度、丝杆状态、电机控制、轴承质量、润滑和设备结构共振有关。
同步带模组在高速运行时通常较为安静。滚珠丝杆模组可能产生滚珠循环和支撑轴承噪声。
电动缸可能产生丝杆、减速机、电机和输出杆密封摩擦噪声。使用减速机的电动缸噪声可能较高，直连式结构通常更加安静。
对于对噪声敏感的应用，应在实际负载和运行速度下比较噪声，而不是只参考空载测试数据。
维护要求对比
线性模组维护
- 润滑滚珠丝杆和直线导轨
- 检查同步带张力和磨损
- 检查滑台松动和导轨预压
- 检查联轴器、同步轮和轴承
- 清洁密封钢带和外露表面
- 检查传感器和拖链
- 监测间隙、噪声、振动和温升
电动缸维护
- 检查输出杆表面和密封件
- 检查丝杆润滑状态
- 检查减速机和联轴器
- 检查安装销轴和支架
- 监测轴向间隙和推力变化
- 检查抱闸工作状态
- 检查压力传感器校准
- 监测电机温度和异常噪声
全封闭电动缸的日常清洁频率可能较低，但内部部件检查和维修通常更困难。开放式线性模组的导轨和传动机构更加容易进行目视检查。
安装差异
线性模组通常通过底座螺栓、夹具或支撑座固定。安装面必须平整、坚固，并能够支撑整个模组长度。
电动缸可以采用前法兰、后法兰、耳轴、关节支座、侧面支架或底脚安装。部分安装方式允许执行器像气缸一样进行一定角度摆动。
电动缸安装时必须保证输出杆与负载方向一致。安装不同轴会产生侧向力，导致输出杆弯曲、密封件磨损和丝杆损坏。
线性模组同样需要正确安装，但内部导轨能够在底座固定后保持滑台运动方向。
安装空间对比
线性模组在整个运动行程范围内都需要占用固定空间，因为滑台沿底座移动，电机还可能从型材一端或侧面伸出。
电动缸由缩回状态的缸体长度和伸出的输出杆组成。部分情况下，其缸体比完整线性模组更加紧凑，但输出杆伸出区域必须预留空间。
长行程或直连电机电动缸的总安装长度，可能明显大于有效行程。
应根据完整执行机构尺寸、电机位置、电缆弯曲半径、安装支架、安全距离和维护空间评估实际占用空间。
成本对比
线性模组和电动缸的成本与规格、行程、推力、精度、防护等级、电机、控制系统和附件有关。
标准同步带模组可以为高速搬运提供较高性价比；高精度滚珠丝杆模组或直线电机模组成本通常更高。
采用滚珠丝杆的电动缸在替代气缸并实现可编程定位时，可能具有较合理的成本。高推力滚柱丝杆电动缸如果配置压力传感器和高防护结构，采购价格会明显提高。
总成本不能只计算执行机构采购价格。
总使用成本可能包括
- 执行机构采购价格
- 伺服电机和驱动器
- 运动控制器或可编程控制器
- 安装支架和设备结构
- 外部导轨系统
- 传感器和推力测量系统
- 安装与调试
- 润滑和维护
- 同步带、丝杆、轴承、密封件或输出杆更换
- 能源消耗
- 设备停机损失
- 产品质量和不良风险
线性模组典型应用
- 高速取放系统
- 电子元件装配
- 自动点胶设备
- 视觉检测设备
- 激光加工设备
- 包装机械
- 分拣和物料搬运
- 直角坐标机器人
- 龙门自动化系统
- 半导体搬运设备
- 锂电池生产设备
- 实验室自动化
- 印刷和贴标设备
- 长行程上下料
电动缸典型应用
- 伺服压装系统
- 过盈配合装配
- 夹紧和定位夹具
- 垂直升降
- 阀门和闸门控制
- 铆接和成形
- 零件插入
- 张力控制
- 开合机构
- 材料测试设备
- 包装压缩
- 焊枪驱动
- 汽车装配
- 气缸替代
什么时候选择线性模组？
- 负载需要沿导向路径移动
- 应用需要移动平台或滑台
- 负载会产生俯仰、偏摆或滚动力矩
- 系统需要中等行程或长行程
- 设备要求较高运行速度
- 运动轴需要组合成XY、XZ、XYZ或龙门系统
- 应用涉及点胶、扫描、检测或搬运
- 工装需要保持精确方向
- 设备需要多个定位点
- 执行机构需要在整个行程中支撑负载重量
什么时候选择电动缸？
- 主要需求是推动或拉动
- 应用涉及压装、夹紧、插入或升降
- 需要替代气缸或液压缸
- 需要编程控制推力和位置
- 有效行程较短或处于中等范围
- 希望使用紧凑输出杆结构
- 使用环境要求执行器具有较好密封性
- 工艺需要监测推力与位置
- 执行机构需要保持受控接触力
- 负载方向基本与执行器轴线一致
选型案例
高速产品搬运
包装生产线需要在长行程范围内高速搬运轻型产品，负载安装在滑台上，并且在加速过程中需要保持稳定。同步带模组通常更加合适。
精密压装装配
装配工位需要将轴承压入壳体，并同步监测推力与位置。配置压力传感器的伺服电动缸通常是更合适的方案。
视觉检测平台
相机需要在多个检测位置之间移动，并保持准确方向。滚珠丝杆模组或直线电机模组通常更加合适。
垂直升降机构
夹具需要垂直升降，并在多个位置停止。两种执行机构都可能适用。当夹具产生较大力矩时，线性模组更合适；当主要需求是轴向提升力和紧凑安装时，电动缸更合适。
夹紧工位
夹具需要对工件施加受控夹紧力。电动缸通常更合适，因为可以同时控制夹紧过程中的位置、速度和推力。
XYZ点胶系统
点胶头需要按照预设三维路径运动。线性模组可以方便组合成多轴协调系统，因此是更自然的选择。
常见选型错误
使用普通电动缸承受较大侧向负载
除非产品明确具有侧向负载能力，否则不能将普通杆式电动缸作为机械导向结构使用。必要时应增加外部导轨。
只根据负载选择线性模组
负载能力不能说明工艺推力。压装和插入应用必须另外计算轴向作用力。
忽略力矩负载
负载重量可能没有超过额定值，但仍可能超过允许的俯仰、偏摆或滚动力矩。
认为滚珠丝杆能够自锁
垂直滚珠丝杆执行器可能在负载作用下反向运行，需要配置抱闸或机械安全装置。
只比较最高速度
实际节拍还受到加速度、减速度、停止稳定时间、工艺时间、行程和负载影响。
忽略防护要求
开放式线性模组在粉尘或潮湿环境中可能提前损坏，需要选择密封电动缸或全封闭线性模组。
将电机扭矩直接作为推力测量值
电机扭矩估算会受到摩擦、温度、减速机效率、加速度和机械损耗影响。关键推力控制工艺通常需要安装独立压力传感器。
只比较采购价格
外部导轨、安装结构、压力传感器、停机时间、维护和产品质量，都会显著影响系统总成本。
选型前需要确认的重要参数
- 运动形式：确认应用需要滑台移动还是输出杆伸缩。
- 有效行程：确认实际工作距离。
- 负载：包括工装、夹具、产品、电缆和附件。
- 轴向推力：计算推动、拉动、升降、夹紧和工艺作用力。
- 侧向负载：确认作用在滑台或输出杆上的径向力。
- 力矩负载：计算俯仰、偏摆和滚动力矩。
- 速度：明确正常运行速度和最高速度。
- 加速度：确认加速度、减速度和加加速度要求。
- 精度：区分重复定位精度、绝对定位精度和分辨率。
- 安装方向：明确水平、垂直、侧挂、倒装或倾斜安装。
- 运行频率：确认每分钟循环次数、每日工作时间、运动距离和保持时间。
- 防护等级：确认粉尘、水、油、切屑、清洗和户外暴露情况。
- 使用环境：确认温度、湿度、无尘、真空和化学环境。
- 安全要求：包括抱闸、机械锁止、防坠落、限位开关和急停。
- 控制模式：明确位置、速度、推力、扭矩或同步运动要求。
- 使用寿命：确认预期循环次数、维护周期和备件更换方案。
- 安装空间：检查执行器总长度、电机位置、输出杆伸出距离和电缆空间。
- 总成本：比较完整系统成本和长期使用成本。
常见问题
电动缸属于直线执行器吗？
属于。电动缸是一种通过机电传动将电机旋转运动转换为输出杆伸缩运动的直线执行器。
线性模组可以代替电动缸吗？
在部分定位和升降应用中可以代替，但对于紧凑型高推力压装、夹紧和插入工艺，线性模组不一定是最佳选择。
电动缸可以代替线性模组吗？
电动缸可以完成简单轴向运动，但当负载需要保持方向或抵抗力矩时，普通杆式电动缸通常需要增加外部导轨。
哪一种执行机构推力更大？
电动缸通常针对高轴向推力进行优化，特别是行星滚柱丝杆和配备减速机的型号。滚珠丝杆模组和齿轮齿条模组同样能够提供较大推力。
哪一种执行机构速度更快？
同步带模组和直线电机模组通常具有更高运行速度和加速度。电动缸主要针对受控轴向运动，而不是长行程最高速度。
线性模组和电动缸哪个精度更高？
两者都可以通过精密滚珠丝杆、伺服电机、反馈系统和高刚性结构实现较高精度，最终结果取决于完整系统设计。
垂直升降应该选择哪一种？
两者都可能适用。当负载会产生力矩或需要滑台导向时，线性模组通常更合适；当主要需求是轴向提升力和紧凑安装时，电动缸通常更合适。
哪一种执行机构防护等级更高？
电动缸的丝杆传动通常封闭在缸体内部，因此更容易实现较好密封。全封闭线性模组经过合理设计后，也可以获得较高防护能力。
电动缸是否需要配合直线导轨？
单纯轴向负载可能不需要外部导轨。当存在侧向力、偏心负载、较长工装或力矩时，通常需要使用导向式电动缸或独立直线导轨。
多轴自动化系统应该选择哪一种？
线性模组通常更适合XY、XZ、XYZ和龙门系统，因为其滑台和安装接口便于搭建多轴运动结构。
结论
在线性模组和电动缸区别中，最关键的是两种产品针对的运动形式和负载类型不同。
线性模组通过滑台沿固定导向路径移动，适合定位、搬运、检测、点胶、机器人、长行程运动和多轴自动化。其内部导轨能够持续支撑负载，并抵抗力矩。
电动缸通过输出杆或导向式组件伸缩，适合推动、拉动、压装、夹紧、升降、插入和推力控制工艺。其封闭结构和较大轴向推力，使其非常适合替代气缸和液压缸。
当项目重点关注滑台导向、长行程、高速度、力矩承载和多轴集成时，可以优先选择线性模组。当项目重点关注轴向推力、紧凑伸缩、推力控制、防护等级和气缸替代时，可以优先选择电动缸。
最终选型需要综合考虑行程、负载、推力、侧向力、力矩、速度、加速度、精度、防护等级、运行频率、安装方向、控制方式、安全要求、使用寿命和总成本。
通过完整评估这些参数，可以避免执行机构过载、输出杆弯曲、推力不足、定位不稳定、部件提前磨损和设备成本过高等问题，从而建立更加可靠、高效的自动化执行系统。
