同步带模组张力调整指南

正确的同步带模组张力是保证模组定位稳定、运行平顺、噪音较低以及动力传递可靠的重要条件。同步带需要保持足够的预紧力，使带齿能够稳定啮合同步轮，但张力也不能过大。

如果同步带张力不足，模组可能出现同步带松动、跳齿、定位误差、运行振动、响应延迟及异常噪音。如果同步带张力过大，则会增加同步轮轴承、电机轴和支撑部件承受的径向载荷，导致运行阻力增大、轴承提前磨损、电机负载升高及同步带寿命缩短。

本篇同步带模组张力调整指南将介绍正确张力的基本概念、常用张力测量方法、张力不足和张力过大的影响、同步带张紧步骤以及合理的张力检查周期。

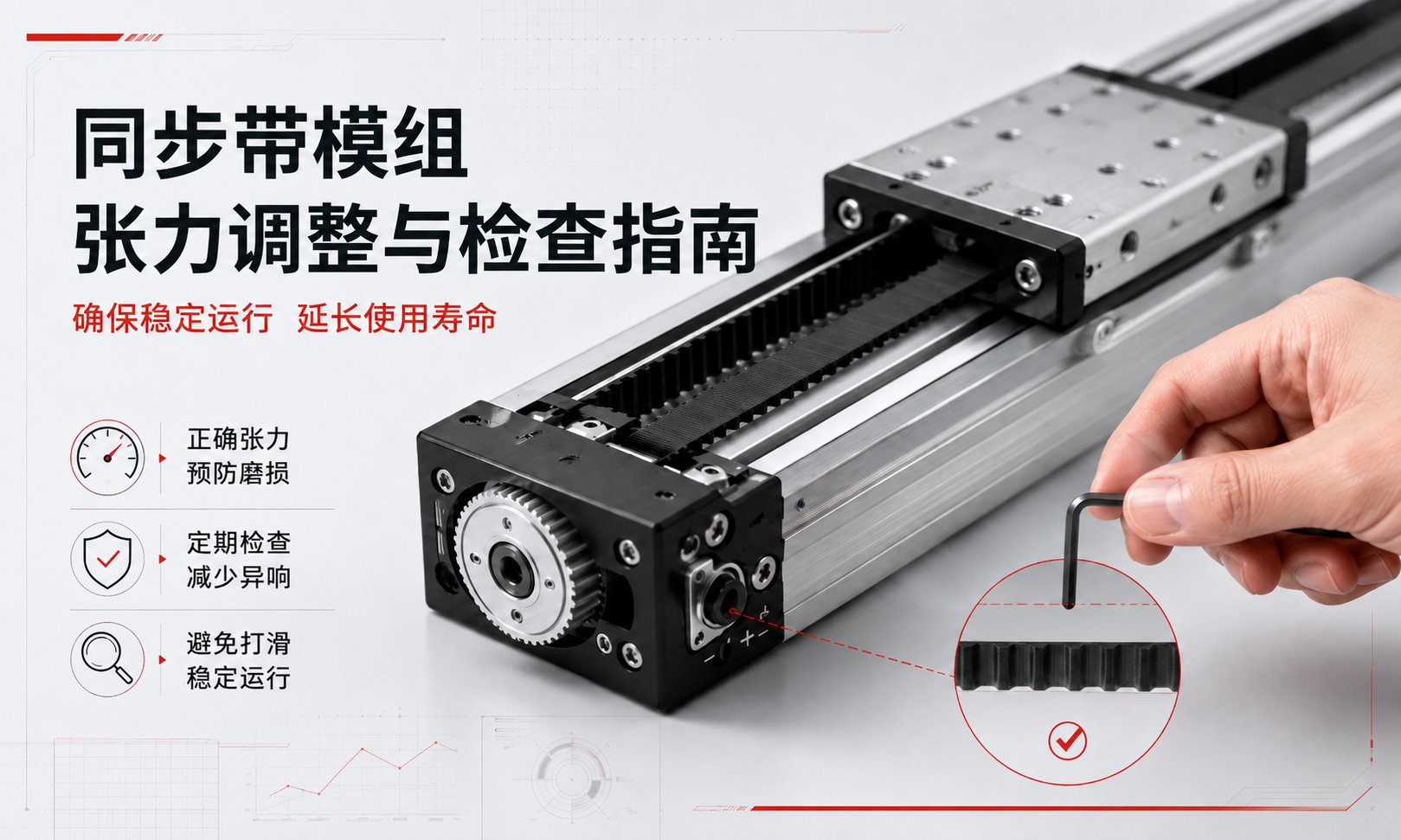

同步带模组张力调整与检查，技术人员使用内六角扳手调节张紧机构 — 正确调整同步带模组张力，可以避免打滑、振动、异响及同步带过早磨损。

为什么同步带张力非常重要？

同步带模组通过带齿同步带和同步轮传动，将电机旋转运动转换为滑台的直线运动。同步带通常与工作滑台连接，当主动同步轮旋转时，同步带带动滑台沿直线导轨往复移动。

与依靠摩擦传递动力的普通平带不同，同步带通过带齿与同步轮齿槽相互啮合实现动力传递，因此正常情况下不会产生普通皮带式的摩擦打滑。

但是，同步带仍然需要保持合理的预紧力。只有在张力正确的情况下，同步带才能在高速运行、快速加减速、频繁换向和负载变化过程中保持稳定啮合。

合理的同步带张力有助于实现：

保证电机与滑台之间稳定传动
提高定位精度和重复定位稳定性
改善加速和减速过程中的运动响应
降低同步带振动和共振
减少运行噪音
防止同步带跳齿
降低同步轮轴承和电机轴负载
延长同步带及相关机械部件寿命
减少设备意外停机风险

因此，同步带张力并不是简单的装配参数，而是直接影响模组运行性能和使用寿命的重要机械设置。

什么是正确的同步带张力？

正确的同步带张力，是指在同步带安装和调整过程中施加的适当预紧力，使同步带能够在整个运行周期内保持稳定，并与主动同步轮和从动同步轮正确啮合。

同步带所需张力通常与以下因素有关：

同步带材质及内部抗拉线结构
同步带宽度和齿形
主动轮与从动轮之间的中心距
同步轮直径
同步轮啮合齿数
工作滑台负载
模组运行速度
加速度和减速度
模组安装方向
工作环境温度
设备运行频率和工作周期

不同型号同步带模组的结构、同步带规格和负载能力并不相同，因此不存在适用于所有模组的统一张力数值。

同步带张力应按照模组制造商提供的技术参数、装配要求或同步带供应商推荐的张力范围进行设置。

正确张紧后的同步带，应能够在快速加减速和负载变化过程中保持稳定啮合，同时不会产生明显运行阻力、轴承噪音或电机负载异常升高。

同步带预紧力与工作拉力的区别

同步带预紧力和同步带工作拉力是两个相关但不同的概念。

同步带预紧力是同步带在安装或调整过程中预先施加的拉力，用于保证模组尚未运行时，同步带仍然保持适当张紧状态。

同步带工作拉力是模组运行过程中，由滑台负载、加速度、减速度、摩擦力和外部作用力产生的动态拉力。

当同步带模组运行时，同步带一侧通常成为紧边，另一侧成为松边。适当的预紧力可以防止松边过度松弛，避免同步带齿与同步轮齿槽失去正常啮合。

但是，提高预紧力并不会无限提升模组性能。当同步带已经能够保持稳定啮合后，继续增加张力只会增加同步轮轴承、电机轴和支撑轴承承受的径向载荷。

同步带张力不足的常见表现

同步带张力不足是同步带直线模组运行不稳定的常见原因之一。这类问题在低速和低负载状态下可能并不明显，但在高速运行、快速加速或突然换向时容易暴露。

定位误差增大

同步带过松时，在加速、减速和换向过程中可能产生弹性变形、振动或局部啮合不稳定，导致滑台实际位置与控制系统指令位置之间产生偏差。

这种定位误差通常在频繁往复运行、快速换向或负载较大时更加明显。

重复定位精度下降

如果同步带每次传递电机运动时的响应不一致，滑台在重复运行过程中可能无法稳定停止在同一位置，从而导致重复定位精度下降。

同步带跳齿

在高负载或快速加速过程中，张力不足可能导致同步带齿从同步轮齿槽中爬出，出现跳齿现象。

同步带跳齿会造成滑台位置突然偏移，并可能引发电机报警、编码器偏差报警或自动化工艺异常。

运行振动

同步带过松时，主动同步轮与从动同步轮之间的悬空带段可能发生摆动。振动还可能传递到滑台、直线导轨、模组底座和设备机架。

当运行速度接近同步带或机械结构的固有频率时，还可能产生明显共振。

拍打声或碰撞声

同步带严重松动时，运行过程中可能与模组外壳、防护盖板或内部零部件接触，产生拍打声、敲击声或间歇性碰撞声。

运动响应延迟

同步带张力不足可能导致电机开始转动后，滑台不能立即产生对应位移。这种现象在换向时尤其明显，表现形式类似机械背隙。

同步带跑偏

松动的同步带可能无法稳定保持在同步轮中心位置，运行过程中逐渐向一侧移动，最终与同步轮挡边或附近零部件发生摩擦。

同步带齿提前磨损

同步带长期处于不完全啮合或反复跳齿状态，会使带齿表面、齿面包布和齿边区域快速磨损。

同步带张力过大的影响

同步带张力过大与张力不足一样会影响模组正常运行。同步带并不是越紧越好，也不应该仅仅以“非常紧”作为调整标准。

同步轮轴承负载增大

同步带预紧力过大时，会持续对主动轮轴和从动轮轴施加径向拉力。即使模组处于停止状态，轴承仍然需要承受额外负载。

长期过载可能导致轴承温度升高、运行噪音增大以及轴承寿命缩短。

电机负载升高

同步带过紧会增加机械传动阻力，电机需要输出更大的转矩才能驱动滑台运动，尤其是在启动和加速阶段。

这可能导致电机电流升高、加速性能下降，严重时还会触发电机过载报警。

同步带提前伸长

同步带内部通常带有玻璃纤维、钢丝或其他高强度抗拉线，但长期承受过大预紧力仍可能造成永久伸长或内部抗拉线损伤。

因此，将同步带调得过紧并不能长期保持稳定，反而可能使张力更快发生变化。

同步轮和轴系磨损

过大的径向拉力会加快同步轮孔、键连接、锁紧结构、电机轴和支撑轴的磨损。

机械效率下降

轴承摩擦和同步带变形增加后，系统能量损失也会增加，从而降低整个直线运动系统的机械效率。

产生高频异响

同步带张力过大时，高速运行过程中可能出现持续的嗡鸣声、啸叫声或高频摩擦声。

运行温度升高

过大的张力会使同步轮轴承、电机轴区域和同步带啮合位置产生更多热量，导致局部运行温度升高。

损伤电机轴和电机轴承

对于同步轮直接安装在电机轴上的模组，过大的同步带张力可能使电机轴和电机轴承承受超出设计范围的径向载荷。

小型伺服电机和步进电机尤其需要注意这一问题。

同步带张力怎么测量？

同步带张力可以通过多种方法进行测量。具体选择哪种方法，需要根据模组结构、同步带可接近性、测量精度要求和维护工具条件确定。

频率测量法

频率测量法是同步带张力检测中较为准确且重复性较高的方法之一。

检测时轻轻拨动或敲击同步带的悬空段，使同步带产生振动，再使用同步带张力仪测量其固有振动频率。最后将测量频率与制造商规定的频率范围进行比较。

同步带张力与振动频率之间的关系通常受到以下因素影响：

同步带悬空段长度
同步带单位长度质量
同步带内部结构
测得的振动频率

为了保证测量结果一致，每次检查时都应将滑台移动到规定位置，并测量相同长度的同步带悬空段。

挠度力测量法

挠度力测量法是通过检测同步带在规定下压距离下所需的作用力，判断张力是否正确。

基本操作步骤如下：

确定需要测量的同步带悬空段。
测量同步带悬空段长度。
在悬空段中间位置施加垂直作用力。
将同步带压下规定距离。
使用张力计测量所需作用力。
将测量结果与推荐范围进行比较。

当同步带可以直接接触，并且模组结构允许进行下压测量时，这种方法具有较好的实用性。

专用同步带张力计

机械式或电子式同步带张力计可以用于直接测量同步带张力。所选工具应与同步带宽度、预计张力范围和模组内部操作空间相匹配。

滑台运行阻力检查

完成同步带张力调整后，在确保电机已经安全断开或解除制动的情况下，可以手动缓慢移动滑台。

滑台应保持移动平顺，不应出现明显卡滞、阻力过大或局部突然变紧的情况。

这种方法不能代替专业张力测量，但可以帮助发现同步带过紧、同步轮不对中或直线导轨异常等问题。

目视和手动检查

通过目视检查可以发现同步带明显下垂、边缘磨损、带齿损伤、油污污染和跑偏等问题。维护人员也可以通过轻压同步带，判断其是否存在严重松动。

但是，手感判断具有较强主观性，不适合作为精密设备同步带张力检查的唯一依据。

调整同步带张力前的准备工作

调整同步带之前，应先确保同步带模组及其所在设备处于安全状态。

停止设备运行并切断主电源。
按照设备安全要求执行上锁和挂牌程序。
释放设备中残留的气压、液压或其他储能。
对于垂直轴和悬挂负载，先使用机械装置可靠支撑负载。
将滑台移动到制造商建议的维护位置。
确认模组不会意外移动后，再拆卸防护盖板。
清理模组内部灰尘、颗粒物和同步带磨屑。
调整前检查同步带、同步轮、轴承和紧固件状态。

如果同步带已经出现带齿损坏、抗拉线断裂、同步轮错位或轴承损坏，不应仅通过增加张力解决问题。

同步带模组张力调整步骤

不同同步带模组采用的张紧结构可能不同。常见结构包括可移动从动轮、可调节端座、张紧螺杆、楔形张紧机构以及滑台侧同步带固定装置。

以下步骤适用于一般同步带直线模组的张力调整。

步骤一：记录原始调整位置

在松开任何零部件之前，应记录张紧机构当前的位置。可以标记张紧螺杆位置，或者测量螺纹外露长度。

如果调整结果不理想，可以根据原始位置恢复设置。

步骤二：检查同步带状态

重点检查同步带是否存在以下问题：

带齿开裂或缺失
齿面包布磨损
同步带边缘起毛
内部抗拉线外露
油污或化学物质污染
永久变形
表面不均匀磨损

如果同步带已经明显损坏，通常应直接更换，而不是继续张紧。

步骤三：检查同步轮

检查主动同步轮和从动同步轮是否存在齿槽磨损、异物污染、挡边损坏、锁紧结构松动和轴系间隙。

同时确认两个同步轮保持正确对中。如果同步轮不平行，即使同步带张力正确，也可能出现跑偏和边缘磨损。

步骤四：松开锁紧紧固件

仅松开释放张紧机构所需的紧固件。除非制造商明确要求，否则不要完全拆除端座或结构固定螺丝。

调整过程中应始终保持张紧机构处于可控状态。

步骤五：逐步调整张力

缓慢旋转张紧螺杆，或小幅移动可调节端座。不要一次进行大范围调整。

如果张紧结构两侧各有一个调节螺杆，应保持两侧调整量一致，避免从动轮轴产生倾斜。

步骤六：测量同步带张力

使用制造商规定的频率测量法、挠度力测量法或专用张力计检测同步带张力。

建议重复测量数次，确认测量结果稳定。每次测量应保持滑台位置和同步带测量区域一致。

步骤七：检查同步轮对中和同步带运行位置

确认同步带位于同步轮的正确位置，不应持续挤压同步轮挡边。

在设备结构允许的情况下，可以手动旋转同步轮数圈，观察同步带是否逐渐向某一侧偏移。

步骤八：锁紧张紧机构

达到规定张力后，按照指定扭矩均匀锁紧端座、张紧块或相关固定螺丝。

锁紧过程中同步带张力可能发生轻微变化，因此锁紧完成后应再次测量。

步骤九：手动检查滑台运动

缓慢推动滑台通过可用行程，检查以下项目：

运行阻力是否均匀
同步带是否与模组外壳干涉
同步轮是否存在异常噪音
行程两端是否存在局部卡紧
同步带是否出现跑偏

步骤十：进行低速试运行

恢复设备电源后，先在低速和较小负载条件下运行模组，观察同步带运动状态、电机电流、模组振动、运行噪音和滑台稳定性。

步骤十一：逐步提高运行速度

分阶段提高速度和加速度，不要在完成调整后立即以最高速度运行。

重点观察同步带在换向、快速加速和紧急减速过程中是否保持稳定。

步骤十二：验证定位性能

执行多次往复定位循环，检查滑台是否能够稳定返回控制系统指定位置。

如果设备使用伺服电机和编码器，还应检查位置跟随误差、电机电流变化和历史报警记录。

同步带张力调整中的常见错误

完全依靠手感调整

部分维护人员会将同步带一直拧紧到感觉比较牢固为止。但是，不同宽度、材质和结构的同步带硬度并不相同，仅靠手感很容易造成张力过大。

所有定位误差都通过增加张力解决

定位误差还可能来自同步轮松动、电机连接异常、导轨磨损、编码器错误、控制参数不正确或负载过大。

应先测量和检查同步带张力，不能直接假设同步带过松。

忽略同步轮对中

即使同步带张力正确，如果两个同步轮不平行，同步带仍然可能快速磨损和跑偏。

只调整张紧机构的一侧

对于两侧带有独立调整螺杆的结构，如果只调整一侧，可能导致从动轮倾斜，引起同步带跑偏。

继续张紧已经损坏的同步带

带齿损坏、抗拉线外露或边缘严重磨损的同步带，无法通过重新张紧恢复正常性能。

锁紧后不重新测量

端座或张紧机构锁紧后，同步带最终张力可能发生变化，因此必须再次测量确认。

调整后立即满负载运行

完成张力调整后，应先进行低速和低负载测试，确认运行稳定后再逐步恢复正常生产速度。

不同安装方向对同步带张力的影响

同步带模组的安装方向会改变同步带和传动系统承受的作用力。

水平安装

水平安装时，同步带主要克服滑台惯性、直线导轨摩擦和外部工艺作用力。

同步带张力需要满足最大负载和最大加速度要求，同时避免对同步轮轴承施加不必要的额外载荷。

垂直安装

垂直安装时，同步带还需要承受滑台和负载的重力，因此同步带紧边与松边之间的拉力差会更加明显。

垂直轴应配置合适的电机制动器、配重机构或防坠落装置。同步带张力本身不能作为安全防坠措施。

侧向安装

侧向安装会改变直线导轨和滑台的受力方向。虽然不一定直接改变同步带所需预紧力，但如果模组安装过程中底座发生扭曲，可能影响同步轮对中和同步带运行位置。

龙门和双轴同步系统

在双轴同步龙门系统中，如果两侧同步带张力差异过大，可能导致横梁偏斜、两侧电机负载不均以及同步控制误差。

两条平行轴应使用相同的方法，并在相近条件下进行张力检测。

温度和工作环境对张力的影响

工作温度会影响同步带尺寸、材料硬度和实际张力。在低温环境中完成调整的模组，达到正常工作温度后张力可能发生变化。

可能影响同步带状态的环境因素包括：

高温或温度频繁变化
持续高速运行
粉尘和磨料颗粒
油雾和冷却液
腐蚀性化学气体
高湿环境
洁净室清洁剂
户外环境

同步带材质应与实际工作环境相匹配。受到油污或化学物质腐蚀的同步带，即使测量张力暂时正常，其机械性能也可能已经下降。

同步带张力多久检查一次？

同步带张力检查周期需要根据模组速度、加速度、负载、运行频率、工作环境和设备重要程度确定。

可以参考以下检查计划：

设备初次安装时：调试前测量并记录同步带初始张力。
初期磨合后：设备运行一段时间后重新检查，因为同步带、固定夹和张紧机构可能出现初始沉降。
每日或每班前：观察是否出现新的运行噪音、振动、定位异常和电机报警。
每月：目视检查同步带齿、边缘、污染情况和运行位置。
每三至六个月：测量同步带张力，并检查同步轮紧固件、轴承和张紧机构。
发生碰撞或过载后：立即检查同步带和同步轮。
更换同步带或同步轮后：记录初始张力，并在磨合后再次检查。
出现不明定位误差时：将同步带张力纳入故障排查项目。

高速、高加速度、连续运行或粉尘较多的设备，应适当缩短检查周期。运行频率较低且环境清洁的设备，可以根据实际状态延长检查间隔。

如果模组制造商已经提供维护周期，应优先执行制造商要求。

同步带什么时候需要更换？

并不是所有同步带问题都能通过张力调整解决。发现以下情况时，应考虑更换同步带：

带齿缺失、开裂或严重磨损
内部抗拉线外露或损坏
同步带边缘严重起毛
同步带永久伸长，超过张紧机构调整范围
正确调整后仍然反复跳齿
同步带受到化学腐蚀、膨胀或硬化
同步带局部变形
油污污染严重且无法安全清理
多次调整后张力仍然不稳定
因同步轮错位或异物进入造成损伤

更换同步带时，还应检查同步轮、轴承和固定结构。将新同步带安装在已经磨损的同步轮上，可能导致同步带再次快速损坏。

同步带张力问题故障排查表

故障表现	可能的张力相关原因	建议检查项目
加速过程中出现定位误差	同步带张力不足或发生跳齿	测量同步带张力并检查带齿
换向后重复出现位置偏差	同步带松动或同步轮连接松动	检查张力、同步轮锁紧和滑台连接
持续出现高频异响	同步带张力可能过大	测量张力并检查同步轮轴承
同步带在外壳内部拍打	同步带张力不足	检查同步带悬空段和张紧机构
电机过载报警	同步带过紧或机械结构卡滞	检查电机电流、同步带张力和导轨阻力
同步带持续向挡边移动	同步轮不对中或两侧调整不均	检查同步轮平行度和张紧机构位置
同步轮轴承提前损坏	同步带预紧力过大	测量张力并检查轴承径向负载
同步带边缘快速磨损	主要可能是跑偏或安装不正	检查同步轮对中、挡边和模组安装直线度
特定速度下出现明显振动	同步带松动或机械共振	检查张力、设备支撑刚性和运动参数
