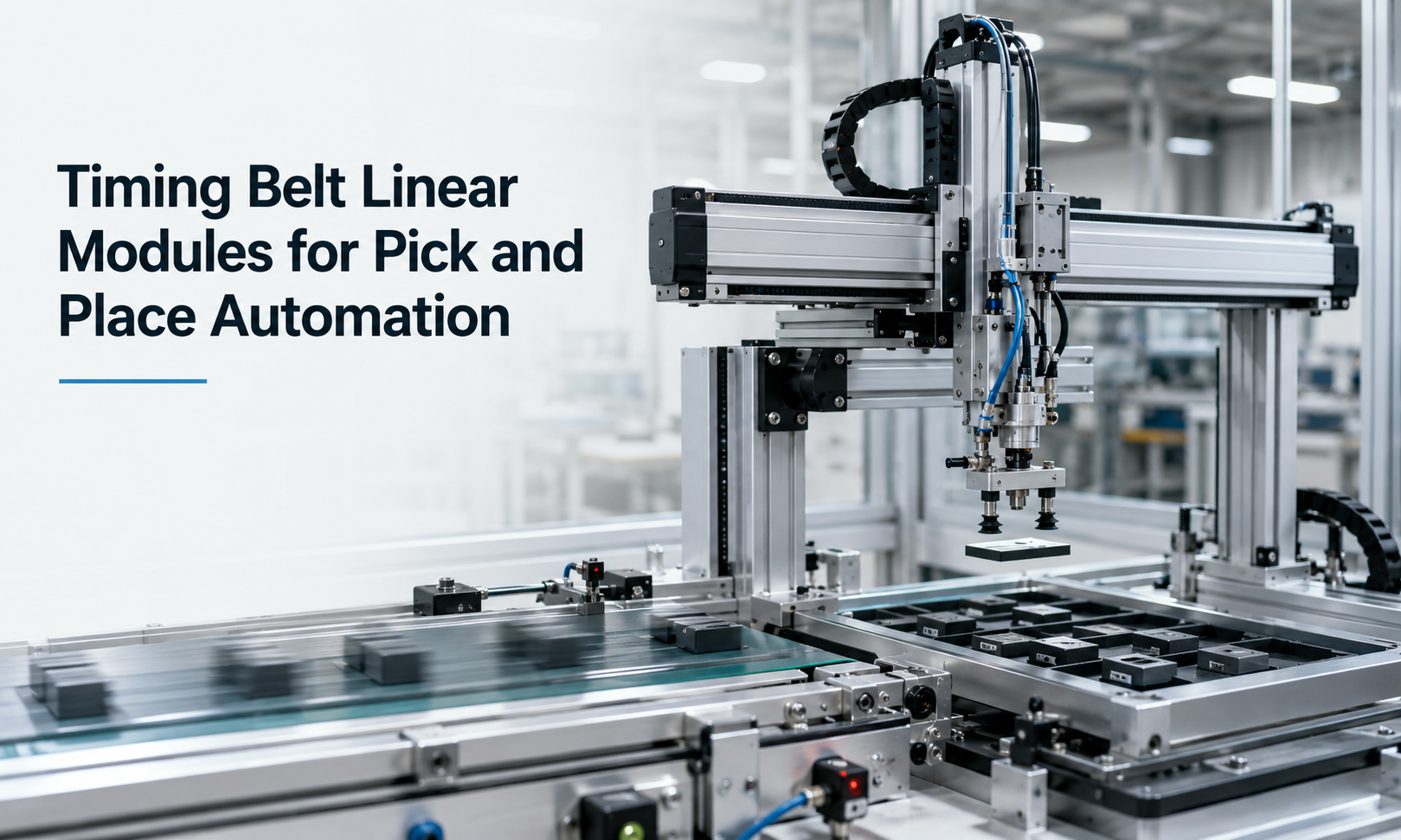

وحدات خطية لحزام التوقيت لأتمتة الانتقاء والمكان

تتطلب أتمتة الانتقاء والمكان حركة سريعة وتحديد موقع ثابت ومعالجة موثوقة عبر آلاف أو حتى ملايين دورات التشغيل. سواء كان النظام ينقل المكونات بين الناقلات، أو يقوم بتحميل الأجزاء إلى أداة آلية، أو يفرز المنتجات إلى محطات مختلفة، فإن محور الحركة الخطية يؤثر بشكل مباشر على سرعة الإنتاج وموثوقية المعدات.

تُستخدم الوحدات الخطية لحزام التوقيت على نطاق واسع في معدات الالتقاط والمكان لأنها تجمع بين سرعة السفر العالية والتسارع السريع وقدرة السكتة الدماغية الطويلة والتكامل المرن متعدد المحاور. بالمقارنة مع العديد من الأنظمة التي تعمل بالبراغي، يمكن للوحدة التي تعمل بالحزام أن تؤدي حركة ترددية متكررة على مسافات أطول دون التقيد بالسرعة الحرجة للبرغي.

تشرح هذه المقالة كيفية تطبيق الوحدات الخطية لحزام التوقيت في أنظمة المناولة الآلية وكيف ينبغي تقييم الحمولة الصافية ووقت الدورة والتسارع والتكرار وتكامل القابض والتحكم في المستشعر أثناء تصميم النظام.

لماذا تعتبر الوحدات الخطية لحزام التوقيت مناسبة للاختيار والمكان

تتضمن عملية الانتقاء والمكان النموذجية عدة إجراءات متكررة:

1. انتقل إلى موضع الالتقاط.
2. توقف وتأكد من موضع الهدف.
3. قم بتنشيط القابض أو أداة التفريغ.
4. انقل قطعة العمل إلى موضعها.
5. الافراج عن الشغل.
6. العودة للدورة القادمة.

ولأن هذا التسلسل قد يتكرر بشكل مستمر، فإن المحور الخطي يجب أن يتسارع ويتحرك ويتباطأ ويتوقف خلال فترة زمنية قصيرة جدًا. تعتبر وحدات حزام التوقيت مناسبة بشكل خاص لنمط الحركة هذا لأن العربة المتحركة يتم تشغيلها بواسطة حزام مسنن خفيف الوزن بدلاً من برغي دوار طويل.

المزايا الرئيسية تشمل:

• سرعة خطية عالية لأوقات نقل قصيرة.
• تسارع وتباطؤ سريعان.
• كتلة متحركة منخفضة.
• السكتة الدماغية الطويلة المتاحة.
• حركة ترددية هادئة وسلسة.
• تركيب مرن أفقي ورأسي ومتعدد المحاور.
• سهولة التكامل مع المحركات المؤازرة والقابضون وأجهزة الاستشعار.

حركة ترددية عالية السرعة

تعمل معدات الالتقاط والوضع عادةً بحركات قصيرة ومتكررة بين المواضع الثابتة. قد تكمل الوحدة مئات أو آلاف الدورات الترددية خلال كل نوبة إنتاج.

في وحدة حزام التوقيت، يقوم المحرك بتدوير بكرة القيادة. تتعامل البكرة مع أسنان الحزام وتحول الحركة الدورانية إلى حركة عربة خطية. نظرًا لأن نظام الحزام والبكرة يتمتع بقصور دوراني منخفض نسبيًا، يمكن للمحور الاستجابة بسرعة لأوامر المؤازرة.

تعتمد سرعة التشغيل التي يمكن تحقيقها على عدة عوامل:

• سرعة المحرك المقدرة وعزم الدوران المتوفر.
• قطر بكرة القيادة.
• نسبة الإرسال.
• نوع الحزام ودرجة الحزام.
• طول الشوط.
• الحمولة والكتلة المتحركة.
• توجيه قدرة السكك الحديدية.
• مسافة التوقف المطلوبة.

لا ينبغي استخدام الحد الأقصى لسرعة الكتالوج تلقائيًا كسرعة التشغيل الفعلية. يجب أن يأخذ التصميم العملي أيضًا في الاعتبار الاهتزاز ووقت الاستقرار واستقرار الحمولة والمسافة المطلوبة للتسارع والتباطؤ.

حساب وقت الدورة

يعد وقت الدورة أحد أهم العوامل في أتمتة الانتقاء والمكان. فهو يحدد عدد الأجزاء التي يمكن للمعدات التعامل معها في الدقيقة أو في الساعة.

قد تشمل الدورة الكاملة ما يلي:

• وقت التسارع.
• وقت السفر بسرعة ثابتة.
• وقت التباطؤ.
• وقت تسوية الموقف.
• وقت إغلاق القابض.
• وقت تأكيد الاستلام.
• وقت فتح القابض.
• عودة وقت الحركة.

يمكن التعبير عن إجمالي وقت الدورة على النحو التالي:

ت_دورة= ت_{الصادرة}+ ت_يلتقط+ ت_يعود+ ت_يطلق+ ت_تسوية

بالنسبة لمسافات السفر الأطول، يكون ملف الحركة عادةً شبه منحرف. تتسارع العربة إلى السرعة المحددة، وتتحرك بسرعة ثابتة ثم تتباطأ قبل الوصول إلى الموضع المستهدف.

بالنسبة للضربات القصيرة، قد لا يكون للمحور مسافة كافية للوصول إلى السرعة القصوى المبرمجة. في هذه الحالة، يصبح شكل الحركة مثلثيًا، ويتكون فقط من التسارع والتباطؤ.

عند تقدير وقت الدورة، يجب على المهندسين استخدام ملف الحركة الفعلي بدلاً من تقسيم الشوط على السرعة القصوى. قد لا تؤدي الوحدة ذات السرعة القصوى العالية جدًا إلى تقليل وقت الدورة بشكل كبير عندما تكون مسافة السفر قصيرة ويكون التسارع محدودًا.

الحمولة والكتلة المتحركة

تتضمن الحمولة أكثر من قطعة العمل المنقولة. يجب أن تشمل الكتلة المتحركة الكاملة ما يلي:

• وزن قطعة العمل.
• أداة القابض أو الفراغ.
• لوحة التركيب.
• الصمامات الهوائية والتجهيزات.
• كاميرا الرؤية أو جهاز استشعار التفتيش.
• قسم نقل حامل الكابل.
• محور رأسي إضافي، عند التثبيت.

بالنسبة للمحور الأفقي، يتغلب المحرك بشكل أساسي على قوة التسارع والاحتكاك والمقاومة الخارجية. حساب القوة المبسط هو:

و = م × أ + و_احتكاك+ ف_خارجي

أين:

• فهي القوة الدافعة الخطية المطلوبة.
• مهي الكتلة المتحركة الكلية.
• أهو التسارع المطلوب.

بالنسبة للحركة العمودية، يجب أيضًا مراعاة الجاذبية:

F = م × أ + م × ز + و_احتكاك

يجب أن يشتمل محور حزام التوقيت الرأسي عادةً على محرك فرامل أو آلية تثبيت أخرى لمنع العربة من السقوط أثناء فقدان الطاقة.

التسارع والتباطؤ

يمكن أن يؤدي التسارع العالي إلى تقليل وقت النقل، لكن التسارع الزائد قد يؤدي إلى تأثيرات غير مرغوب فيها:

• تمتد الحزام.
• اهتزاز العربة.
• حركة قطعة العمل داخل القابض.
• ارتفاع الطلب على عزم دوران المحرك.
• زيادة الأحمال المحملة والتوجيهية.
• وقت تسوية أطول بعد التوقف.
• تقليل عمر الخدمة للمكونات الميكانيكية.

لذلك يجب أن يوازن التسارع المحدد بين سرعة الإنتاج والثبات الميكانيكي. تتطلب المنتجات الرقيقة أو المملوءة بالسوائل أو غير المحكمة عادةً تسارعًا أكثر سلاسة من المكونات المعدنية الصلبة.

غالبًا ما تُستخدم ملفات تعريف الحركة ذات المنحنى S لتقليل الصدمات الميكانيكية. بدلاً من تغيير التسارع فجأة، يتحكم ملف تعريف المنحنى S في الارتعاش وينتج انتقالات أكثر سلاسة أثناء البدء والتوقف.

تحديد المواقع التكرار

لا تتطلب العديد من تطبيقات الانتقاء والمكان دقة مطلقة عالية للغاية في تحديد المواقع، ولكنها تتطلب تكرارًا متسقًا. يجب أن تعود العربة إلى نفس مواضع الالتقاط والوضع أثناء كل دورة.

التكرار يتأثر بما يلي:

• ربط أسنان الحزام.
• التوتر الحزام.
• صلابة الحزام.
• جودة تصنيع البكرة.
• دقة التوجيه الخطي.
• ضبط المؤازرة.
• دقة التشفير
• اختلاف الحمولة.
• صلابة الإطار.
• تركيب سطح التسطيح.

بالنسبة لنقل المواد بشكل عام وتعبئتها وفرزها، توفر وحدات حزام التوقيت عادة تكرارًا كافيًا. التطبيقات التي تتطلب تحديد المواقع على مستوى الميكرون، أو التوزيع الدقيق أو الآلات الدقيقة للغاية قد تكون أكثر ملاءمة للبرغي الكروي أو نظام المحرك الخطي.

للحفاظ على التكرار المستقر، يجب تركيب الوحدة على هيكل صلب ومستوي. يجب أيضًا فحص شد الحزام ومحاذاة البكرة وتزييت الدليل وفقًا لجدول الصيانة.

التكامل القابض

المؤثر النهائي هو المكون الذي يتفاعل مباشرة مع المنتج. تتضمن أدوات المعالجة الشائعة ما يلي:

• القابضون المتوازيون الهوائيون.
• القابضون الكهربائية.
• أكواب شفط فراغ.
• القابضون المغناطيسي.
• أدوات التعامل مع الشوكة.
• التجهيزات الميكانيكية المخصصة.

يمكن تركيب القابض مباشرة على الحامل أو على محور عمودي ثانوي. يجب أن توفر لوحة التثبيت صلابة كافية مع الحفاظ على الكتلة المتحركة منخفضة قدر الإمكان.

يجب أن يأخذ تصميم التكامل في الاعتبار ما يلي:

• وزن القابض ومركز الثقل.
• الوقت المطلوب للفتح والإغلاق.
• خرطوم الهواء وتوجيه الكابل.
• كشف الشغل.
• إزالة الاصطدام.
• متطلبات استبدال الأداة.
• سلوك الإصدار في حالات الطوارئ.

بالنسبة للأدوات الهوائية، يمكن أن يؤثر زمن استجابة الصمامات وخطوط الهواء على إجمالي وقت الدورة. يمكن أن يؤدي تحديد موقع الصمام بالقرب من القابض إلى تقليل حجم الهواء وتحسين سرعة الاستجابة.

بالنسبة للتعامل مع الفراغ، يجب أن يتضمن النظام تأكيد الفراغ والكشف عن فقدان الفراغ. وهذا يمنع المحور من التحرك بعيدًا قبل أن يتم التقاط قطعة العمل بشكل آمن.

تكامل أجهزة الاستشعار والتحكم

توفر أجهزة الاستشعار مراجع الموقع وحماية السلامة وتأكيد العملية. قد يتضمن محور اختيار ومكان حزام التوقيت النموذجي ما يلي:

• مستشعر موضع المنزل.
• أجهزة استشعار الحد الإيجابية والسلبية.
• مستشعر وجود قطعة العمل.
• القابض أجهزة الاستشعار مفتوحة ومغلقة.
• مفتاح ضغط الفراغ.
• كشف الاصطدام أو التحميل الزائد.
• ردود فعل التشفير المؤازرة.

ينشئ المستشعر المنزلي مرجعًا متكررًا للجهاز بعد بدء التشغيل. تعمل أجهزة الاستشعار الحدية على منع الحامل من السفر إلى ما بعد الحد القابل للاستخدام. يمكن أيضًا تثبيت نقاط التوقف الميكانيكية كحماية ثانوية.

تُستخدم المحركات المؤازرة بشكل شائع عندما تكون هناك حاجة إلى سرعة قابلة للبرمجة وتسارع وتحديد المواقع بدقة. يتصل محرك المؤازرة مع PLC،تحكم الحركةأو الكمبيوتر الصناعي من خلال أوامر النبض أو اتصالات ناقل المجال أو شبكات الحركة في الوقت الفعلي.

قد يكون تسلسل التحكم النموذجي:

1. تأكد من وجود قطعة العمل المستهدفة.
2. انقل العربة إلى إحداثيات الالتقاط.
3. تفعيل القابض.
4. تأكيد الاستلام الناجح.
5. انتقل إلى إحداثيات الموضع.
6. الافراج عن الشغل.
7. تأكيد الافراج.
8. العودة إلى موقف الالتقاط التالي.

يجب أن تمنع الأقفال المتداخلة الحركة عندما تكون حالة القابض أو حالة قطعة العمل أو محطة المصب غير جاهزة.

أنظمة الاختيار والمكان متعددة المحاور

يمكن دمج وحدات حزام التوقيت في أنظمة متعددة المحاور للقيام بمهام معالجة أكثر تعقيدًا.

نقل أحادي المحور

يقوم محور أفقي واحد بنقل المنتجات بين محطتين ثابتتين. هذا الترتيب شائع في تحميل الناقلات والتعبئة وفرز الأجزاء.

نظام الاختيار والمكان XZ

يجمع نظام XZ بين محور النقل الأفقي ومحور الرفع الرأسي. يتحرك المحور الأفقي بين المحطات، بينما يقوم المحور الرأسي بخفض المقبض لالتقاط المنتج أو وضعه.

نظام تحديد المواقع XY

يقوم نظام XY بنقل المنتجات بين إحداثيات متعددة على مستوى أفقي. إنها مناسبة لتحميل الدرج، والفرز، والفحص، وترتيب المنصات.

نظام XYZ العملاقة

يضيف نظام XYZ حركة رأسية إلى منصة XY. يمكنه الوصول إلى مواقع الالتقاط والوضع المتعددة داخل منطقة عمل ثلاثية الأبعاد.

جسرية ذات محرك مزدوج

قد تستخدم أنظمة القنطرية العريضة محورين متزامنين لحزام التوقيت لدفع جانبي العارضة المتقاطعة. يتم استخدام المزامنة الإلكترونية أو عمود النقل الميكانيكي لمنع انحراف القنطرية.

عند تصميم نظام متعدد المحاور، يجب على المهندسين تقييم الكتلة المتحركة المجمعة. على سبيل المثال، قد يحتاج المحور السفلي إلى حمل المحور العلوي بالكامل والمحرك والقابض وقطعة العمل.

تطبيقات الانتقاء والمكان الشائعة

تُستخدم الوحدات الخطية لحزام التوقيت في مجموعة واسعة من عمليات المعالجة الآلية، بما في ذلك:

• تحميل وتفريغ ماكينات CNC.
• نقل الأجزاء بين الناقلات.
• التعامل مع المكونات الإلكترونية.
• التعبئة والتغليف وتحميل الكرتون.
• نقل خلية البطارية والوحدة النمطية.
• تحميل وتفريغ صينية.
• تحديد المواقع فحص الرؤية.
• فرز وتصنيف المنتجات.
• تغذية مواد خط التجميع.
• البليت وإزالة الباليتات.
• التعامل مع المستهلكات الطبية.
• أتمتة المستودعات والخدمات اللوجستية.

عوامل اختيار وحدة حزام التوقيت

يجب اختيار الوحدة المناسبة وفقًا لمتطلبات الحركة الكاملة بدلاً من وزن قطعة العمل فقط.

معلمة الاختيار	اعتبارات التصميم
سكتة دماغية	قم بتضمين مسافة الالتقاط ومسافة التنسيب وتصريح السلامة وبدل السفر الزائد.
الحمولة	قم بحساب قطعة العمل، والقابض، والأدوات، ولوحة التركيب والمكونات المتحركة الإضافية.
سرعة	استخدم دورة الإنتاج المطلوبة بدلاً من السرعة القصوى للكتالوج فقط.
تسريع	تحقق من عزم دوران المحرك، وحمل الحزام، واستقرار قطعة العمل ووقت الاستقرار.
التكرار	قم بمطابقة قدرة الوحدة مع الالتقاط المسموح به وتسامح الموضع.
اتجاه التركيب	تأكد مما إذا كان المحور يعمل أفقيًا أو رأسيًا أو بزاوية.
اللحظة المسموح بها	قم بتقييم القابضون الزائدين وأحمال الإزاحة ومركز الثقل.
بيئة	ضع في اعتبارك الغبار والرطوبة ودرجة الحرارة ومتطلبات غرف الأبحاث والتعرض للمواد الكيميائية.
دورة التشغيل	تأكد من عدد الدورات في الدقيقة وإجمالي ساعات التشغيل.
المحرك وجهاز التحكم	حدد قوة المؤازرة والفرامل والتشفير وطريقة الاتصال.

اللحظة المسموح بها وإزاحة التحميل

غالبًا ما يتم تركيب القابضون بعيدًا عن مركز العربة. يؤدي هذا إلى إنشاء لحظات انحراف أو انحراف أو لفة على نظام التوجيه.

حتى عندما تكون الحمولة أقل من سعة الحمولة الاسمية، فإن إزاحة الحمل المفرط يمكن أن تؤدي إلى زيادة التحميل على كتل الدليل. ولذلك ينبغي أن يظل مركز الثقل قريبًا من العربة قدر الإمكان.

بالنسبة للأدوات الطويلة أو الثقيلة، قد يستخدم المهندسون:

• وحدة أوسع.
• اثنين من القضبان التوجيهية المتوازية.
• عربة أكبر.
• وحدات متزامنة مزدوجة.
• هيكل الدعم الخارجي.

التثبيت والتشغيل

التثبيت الصحيح ضروري للتشغيل الترددي عالي السرعة. يجب أن يكون سطح التركيب مسطحًا وصلبًا وخاليًا من التشويه.

أثناء التكليف:

1. تأكد من تثبيت الوحدة بشكل آمن.
2. تأكد من محاذاة البكرة وشد الحزام.
3. حرك العربة ببطء خلال الشوط الكامل.
4. التحقق من مواقع أجهزة الاستشعار ومنطق الإشارة.
5. تأكد من خلوص المقبض وحامل الكابل.
6. ابدأ بسرعة منخفضة وتسارع منخفض.
7. زيادة تدريجية في معلمات الحركة.
8. مراقبة الاهتزاز والضوضاء وحمل المحرك وسلوك التسوية.
9. التحقق من صحة الالتقاط وتكرار التنسيب.
10. قم بإجراء اختبار الدورة المستمرة تحت الحمولة الفعلية.

يجب ضبط معلمات المؤازرة مع تثبيت الأدوات الفعلية وقطعة العمل. قد يؤدي ضبط المحور الذي تم تفريغه إلى ظهور سلوك غير مستقر بعد إضافة الحمولة.

الصيانة للتشغيل المستمر

غالبًا ما تعمل معدات الانتقاء والمكان بشكل مستمر، مما يجعل الصيانة الوقائية ذات أهمية خاصة.

يجب أن تشمل الصيانة الروتينية ما يلي:

• فحص تآكل الحزام وحالة الأسنان.
• فحص توتر الحزام.
• فحص محرك الأقراص والبكرات الوسيطة.
• تشحيم الأدلة الخطية.
• فحص مثبتات النقل.
• فحص حاملات الكابلات وخراطيم الهواء.
• تنظيف الغبار والحطام العملية.
• اختبار المنزل والحد من أجهزة الاستشعار.
• مراقبة الضوضاء والاهتزازات غير الطبيعية.
• مراجعة أجهزة الإنذار المؤازرة واتجاهات أحمال المحركات.

قد تشير الزيادة في اختلاف الموضع أو الضوضاء أو تيار المحرك إلى ارتخاء الحزام أو تلوث الدليل أو تآكل البكرة أو اختلال الميكانيكا.

وحدات حزام التوقيت مقارنة بأنظمة القيادة الأخرى

نوع محرك الأقراص	القوة الرئيسية	الحد النموذجي
حزام التوقيت	سرعة عالية، ضربة طويلة وحركة ترددية سريعة.	صلابة أقل ودقة مطلقة من أنظمة المسمار الدقيقة.
لولب كروي	دقة تحديد المواقع العالية والصلابة والتوجه.	قد تكون السرعة والسكتة الدماغية محدودة بالسرعة الحرجة للمسمار.
رف العتاد	السفر الطويل والحمل الثقيل والسكتة الدماغية القابلة للتطوير.	يتطلب رد فعل عنيفًا دقيقًا وتحكمًا في شبكة التروس.
المحرك الخطي	تسارع عالي جدًا وسرعة عالية واستجابة مباشرة للقيادة.	تكلفة أعلى ومتطلبات حرارية وتحكم أكثر تطلبًا.

بالنسبة للنقل الآلي العام والتعبئة والفرز وتحميل الماكينة، غالبًا ما توفر وحدات حزام التوقيت أفضل توازن بين السرعة والسكتة الدماغية والتكلفة ومرونة التكامل.

خاتمة

تعد الوحدات الخطية لحزام التوقيت حلاً فعالاً للحركة لأتمتة الانتقاء والمكان التي تتطلب حركة ترددية سريعة وسفرًا طويلًا وتكاملًا مرنًا متعدد المحاور. يسمح القصور الذاتي المنخفض للحركة بالتسارع السريع، بينما يدعم محرك الحزام ضربات أطول دون قيود السرعة الحرجة المرتبطة بالبراغي الكروية الطويلة.

يعتمد التصميم الناجح للنظام على أكثر من مجرد اختيار وحدة ذات حمولة اسمية كافية. يجب على المهندسين تقييم الكتلة المتحركة الكاملة، وزمن الدورة، وملف التسارع، وتكرار تحديد المواقع، وإزاحة الحمل، واستجابة القابض، ومنطق المستشعر، واتجاه التركيب.

عند اختيارها وتركيبها وصيانتها بشكل صحيح، أوحدة خطية لحزام التوقيتيمكن أن توفر تشغيلًا مستقرًا وفعالًا لتحميل الماكينة، ونقل الناقل، والتعبئة، والفرز، والتجميع وغيرها من تطبيقات معالجة المواد عالية الدورة.
