同步带模组搬运上下料应用

自动搬运和上下料设备需要具备快速移动、稳定定位和连续运行能力。无论是将工件从输送线转移到加工设备，还是完成产品分拣、装盘、装箱和工位间输送，直线运动轴的性能都会直接影响设备的生产节拍和运行稳定性。

同步带模组具有运行速度高、加速度大、行程长、移动部件重量轻以及多轴组合方便等特点，因此被广泛应用于自动上下料和 Pick and Place 搬运系统。与部分丝杆传动系统相比，同步带模组更适合长距离、高频率的往复运动，同时不会受到长丝杆临界转速的明显限制。

本文将介绍同步带模组在自动搬运设备中的应用方式，并说明生产节拍、负载能力、加速度、重复定位精度、夹具集成、传感器控制和多轴系统设计中的主要注意事项。

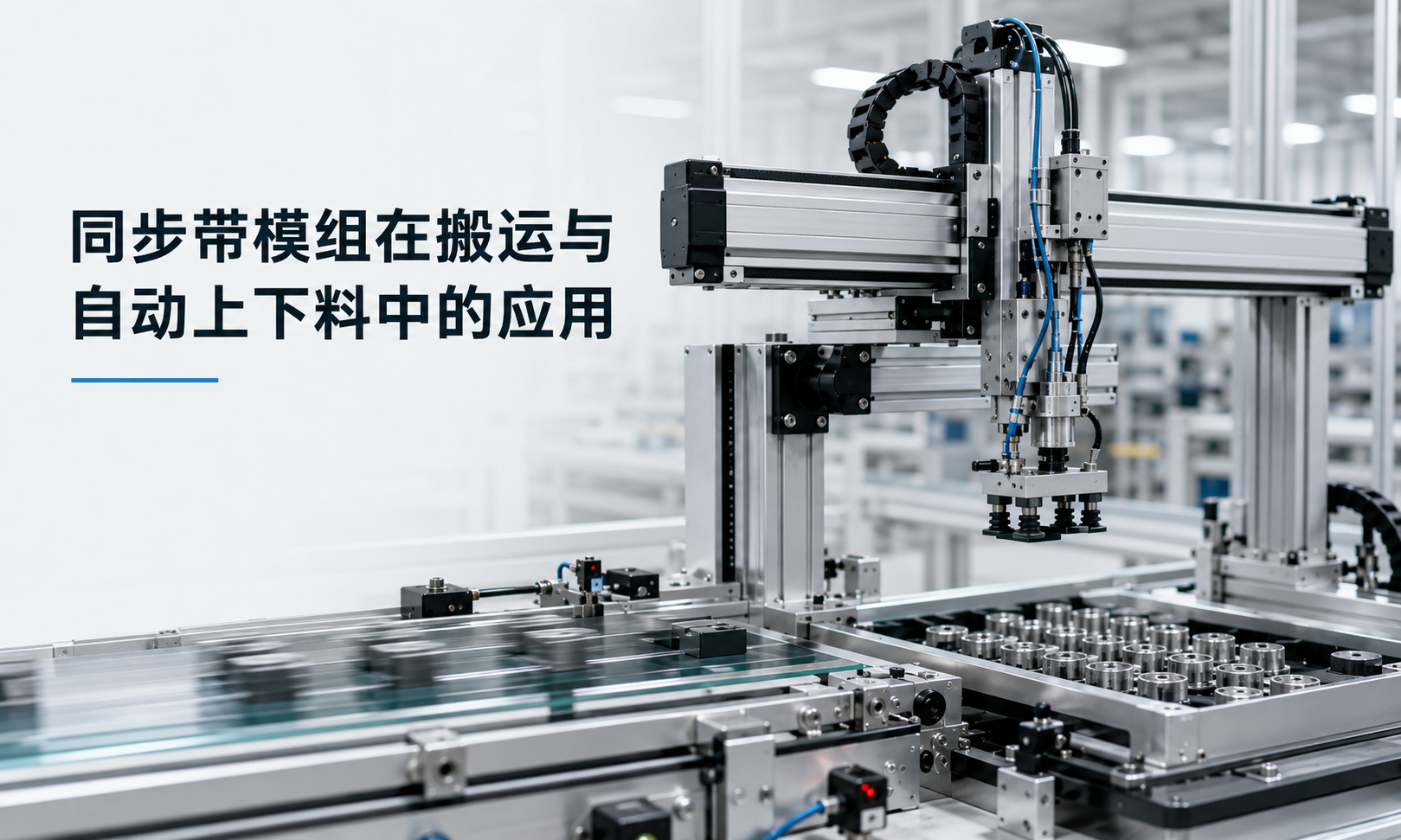

同步带模组在高速搬运与自动上下料系统中的应用 — 同步带模组通过高速往复运动和灵活的多轴组合，实现工件的自动取料、搬运与放料。

同步带模组为什么适合自动上下料

典型的自动上下料流程通常包括以下动作：

移动到取料位置。
停止并确认目标坐标。
启动夹爪或真空吸盘。
将工件搬运到放料位置。
释放工件。
返回并开始下一个循环。

由于上述动作需要持续重复，直线运动轴必须在较短时间内完成加速、运行、减速和停止。同步带模组通过电机驱动同步轮旋转，再由同步轮和同步带的齿形啮合带动滑台直线移动，传动部件的转动惯量相对较低，能够快速响应伺服控制指令。

同步带模组在上下料应用中的主要优势包括：

运行速度高，可缩短工位间的输送时间。
加速和减速性能好，适合高频往复运动。
移动质量较小，有利于提高动态响应。
能够实现较长行程。
运行平稳，噪声相对较低。
可进行水平、垂直和多轴组合安装。
便于集成伺服电机、夹具、传感器和拖链。

高速往复运动

自动上下料设备通常需要在几个固定工位之间进行高频往复移动。一个班次内，模组可能需要完成数千次甚至更多的运动循环。

同步带模组采用轻量化同步带传递动力，与长距离旋转的滚珠丝杆相比，能够降低系统惯量，从而实现较快的启动、停止和方向切换。

同步带模组的实际运行速度主要受到以下因素影响：

电机额定转速和输出扭矩。
主动同步轮直径。
传动比。
同步带节距和同步带规格。
有效行程长度。
工件和夹具的总移动质量。
直线导轨的负载能力。
设备允许的减速和停止距离。

选型时不能直接将样本中的最高速度作为设备的长期运行速度。实际速度还需要结合振动、停止后的稳定时间、工件夹持状态和安全余量进行确定。

生产节拍计算

生产节拍决定设备每分钟或每小时能够完成的工件数量，是自动上下料系统设计中的重要指标。

一个完整的搬运周期通常包括：

加速时间。
匀速运行时间。
减速时间。
停止后的稳定时间。
夹爪闭合时间。
取料确认时间。
夹爪打开时间。
返回运动时间。

总节拍可以简化表示为：

T_循环 = T_去程 + T_取料 + T_回程 + T_放料 + T_稳定

当运行距离较长时，运动曲线通常为梯形速度曲线。滑台先加速到设定速度，再保持匀速运行，接近目标位置时进行减速。

当行程较短时，模组可能没有足够距离达到设定最高速度，此时运动曲线会变为三角形速度曲线，只包含加速和减速过程。

因此，计算设备节拍时不能简单地使用行程除以最高速度。对于短行程搬运，即使模组的最高速度较高，如果加速度受限，也不一定能够明显缩短单次运行时间。

负载能力与移动质量

同步带模组所承受的移动负载不仅包括工件本身，还应包括所有安装在滑台上的运动部件，例如：

工件重量。
气动夹爪、电动夹爪或真空吸具。
夹具安装板。
气动阀、接头和管路。
视觉相机或检测传感器。
拖链的移动部分。
安装在滑台上的其他直线轴。

对于水平安装的同步带模组，电机主要需要克服加速惯性力、摩擦力和其他外部阻力。驱动力可以简化表示为：

F = m × a + F_摩擦 + F_外部

其中：

F为所需直线驱动力。
m为总移动质量。
a为设定加速度。

对于垂直安装的模组，还需要计算重力：

F = m × a + m × g + F_摩擦

垂直轴通常应配置带抱闸的伺服电机或其他防坠落装置，避免设备断电时滑台和工件自行下落。

加速度与减速度

提高加速度可以缩短搬运时间，但加速度过大也可能引起一系列问题：

同步带发生较大的弹性伸长。
滑台和安装支架产生振动。
工件在夹具中发生位移。
电机峰值扭矩需求增大。
导轨和轴承承受更高的动态载荷。
停止后的稳定时间延长。
同步带、导轨和轴承寿命下降。

因此，加速度设置应在生产效率和机械稳定性之间取得平衡。对于液体容器、易碎工件或夹持不稳定的产品，应采用更加平缓的加减速过程。

自动上下料设备常使用 S 形加减速曲线控制冲击。与加速度瞬间变化的运动方式相比，S 形曲线能够限制加加速度，减少启动和停止阶段的机械冲击。

重复定位精度

多数自动搬运应用不一定要求极高的绝对定位精度，但通常要求稳定的重复定位精度。滑台需要在每一个循环中准确返回相同的取料点和放料点。

同步带模组的重复定位性能会受到以下因素影响：

同步带与同步轮的齿形啮合状态。
同步带张紧力。
同步带刚性。
同步轮加工精度。
直线导轨精度。
伺服参数调整。
编码器分辨率。
负载变化。
设备机架刚性。
安装基面的平面度。

对于普通物料输送、包装、分拣和设备上下料，同步带模组通常能够提供足够的重复定位精度。对于微米级定位、精密点胶或高精度加工等应用，则可能更适合采用滚珠丝杆模组或直线电机模组。

为了保持长期稳定的重复定位精度，模组应安装在平整、刚性足够的基座上，并按照维护周期检查同步带张紧状态、同步轮对中情况和导轨润滑状态。

夹具集成

夹具是自动上下料系统中直接接触工件的执行部件。常见的末端执行器包括：

气动平行夹爪。
电动夹爪。
真空吸盘。
磁性夹具。
叉取式搬运机构。
定制机械夹具。

夹具可以直接安装在同步带模组滑台上，也可以安装在垂直升降轴的末端。夹具安装板应具有足够刚性，同时应尽量减轻重量，降低移动惯量。

夹具集成时需要考虑：

夹具重量和重心位置。
夹爪打开和闭合时间。
气管和电缆的布置方式。
工件有无检测。
夹具与设备结构之间的安全间距。
夹具更换和维护空间。
异常断气或断电时的释放状态。

对于气动夹具，电磁阀和气管的响应时间会影响总生产节拍。将电磁阀安装在靠近夹爪的位置，可以减少气路容积，提高夹紧和释放速度。

采用真空吸盘时，应配置真空压力检测和真空丢失报警。只有确认工件已经被可靠吸附后，直线模组才能开始搬运动作。

传感器与控制系统

传感器主要用于建立位置基准、限制运动范围、确认夹具状态和监测工件状态。同步带上下料系统通常可以配置：

原点传感器。
正负限位传感器。
工件到位传感器。
夹爪打开和闭合检测。
真空压力开关。
碰撞或过载检测。
伺服编码器反馈。

设备启动后，原点传感器用于建立统一的机械坐标基准。正负限位传感器可以防止滑台超出允许行程，模组端部还可以设置机械限位块作为辅助保护。

当设备需要可编程速度、加速度和精确定位时，通常采用伺服电机驱动。伺服驱动器可以通过脉冲、现场总线或实时运动控制网络与 PLC、运动控制器或工业计算机通信。

典型的自动搬运控制流程包括：

确认取料位置存在工件。
滑台移动到取料坐标。
启动夹爪或真空吸盘。
确认工件已成功夹取。
移动到放料坐标。
释放工件。
确认工件已完成放置。
返回下一个取料位置。

控制程序应设置联锁条件。当夹具状态、工件状态或下游设备状态异常时，应禁止模组继续移动。

多轴自动上下料系统

同步带模组可以与其他直线模组组合，构建不同形式的多轴搬运系统。

单轴输送系统

单根水平轴在两个固定工位之间搬运产品，常用于输送线转移、包装设备上料和产品分拣。

XZ 上下料系统

XZ 系统由一根水平搬运轴和一根垂直升降轴组成。水平轴负责在不同工位之间移动，垂直轴负责将夹具下降到取料或放料位置。

XY 平面搬运系统

XY 系统可以在水平平面内移动到多个坐标位置，适合托盘装载、产品分拣、视觉检测和阵列式摆放。

XYZ 龙门搬运系统

XYZ 系统在 XY 平台基础上增加垂直运动轴，可以覆盖三维工作空间内的多个取料点和放料点。

双驱龙门系统

当龙门横梁跨度较大时，可以在两侧分别安装同步带模组，并通过电子同步控制或机械传动轴保持两侧同步，避免横梁运行时发生偏斜。

进行多轴系统选型时，需要计算各轴之间的负载关系。例如，下层轴不仅需要承载工件，还需要承载上层模组、电机、夹具和连接结构的全部重量。

常见搬运上下料应用

同步带模组可用于多种自动化搬运场景，包括：

CNC 机床自动上料和下料。
输送线之间的工件转移。
电子元件搬运。
包装、装箱和封装设备。
电芯和电池模组搬运。
托盘装载和卸载。
视觉检测定位。
产品分拣和分类。
装配线自动供料。
码垛和拆垛。
医疗耗材搬运。
仓储和物流自动化。

同步带模组选型参数

同步带模组选型不能只考虑工件重量，还需要根据完整的运动要求进行综合计算。

选型参数	设计要点
有效行程	包括取料距离、放料距离、安全间距以及必要的超程余量。
移动负载	计算工件、夹具、安装板、管线和其他移动部件的总重量。
运行速度	根据生产节拍确定实际速度，不能只参考样本最高速度。
加速度	检查电机扭矩、同步带负载、工件稳定性和停止后的稳定时间。
重复定位精度	根据取料和放料允许误差选择对应精度等级。
安装方向	确认模组为水平、垂直还是倾斜安装。
容许力矩	评估悬臂夹具、偏心负载和重心位置。
使用环境	考虑粉尘、湿度、温度、洁净度和腐蚀性物质。
工作循环	确认每分钟运行次数、每日工作时间和设备连续运行要求。
电机与控制器	确定伺服功率、抱闸、编码器和通信控制方式。

偏心负载与容许力矩

自动上下料夹具通常会伸出滑台安装面，使负载重心偏离导轨中心，从而产生俯仰、偏摆或滚转力矩。

即使工件重量没有超过模组的额定负载，过大的悬伸距离也可能使导轨滑块超载。因此，应尽量使夹具和工件的重心靠近滑台中心。

对于尺寸较长或重量较大的夹具，可以采用以下方式提高承载稳定性：

选择更宽的同步带模组。
采用双导轨结构。
增加滑台长度。
使用两根同步模组并联驱动。
设置独立的外部支撑结构。

安装与调试

正确安装是同步带模组实现高速往复运行的重要条件。安装基面应具有足够的平面度和结构刚性，避免模组受到扭曲。

设备调试时可以按照以下步骤进行：

确认模组和安装螺栓已经可靠固定。
检查同步轮对中和同步带张紧状态。
以低速手动运行整个有效行程。
检查原点和限位传感器位置。
确认夹具、气管、电缆和拖链没有干涉。
使用较低速度和加速度开始运行。
逐步提高运动参数。
监测振动、噪声、电机负载和停止稳定时间。
验证取料和放料位置的重复性。
在实际负载下进行连续循环测试。

伺服参数应在安装实际夹具和工件后进行调整。仅在空载状态下完成伺服调试，增加负载后可能出现振动、超调或定位时间延长等问题。

连续运行维护

自动上下料设备通常需要长时间连续运行，因此预防性维护非常重要。

日常维护项目包括：

检查同步带磨损和齿面状态。
检查同步带张紧力。
检查主动轮和从动轮。
按照周期润滑直线导轨。
检查滑台和夹具安装螺栓。
检查拖链、气管和电缆。
清理粉尘和加工碎屑。
测试原点和限位传感器。
监测异常噪声和振动。
查看伺服报警和电机负载变化。

当设备出现重复定位波动增大、噪声升高或电机电流增加时，可能与同步带松动、导轨污染、同步轮磨损或安装对中不良有关。

同步带模组与其他传动方式对比

传动方式	主要优势	常见限制
同步带传动	速度高、行程长，适合高速往复搬运。	刚性和绝对定位精度低于精密丝杆系统。
滚珠丝杆传动	定位精度高、刚性高、推力大。	长行程和高速运行可能受到丝杆临界转速限制。
齿轮齿条传动	适合长行程、重负载，并且行程容易扩展。	需要控制齿轮啮合和传动背隙。
直线电机驱动	加速度高、速度高、响应快，无机械传动接触。	成本较高，对控制、散热和安装要求更高。
