滚珠丝杆模组安装指南

正确安装是保证滚珠丝杆模组定位精度、重复定位精度、结构刚性和使用寿命的重要前提。即使模组本身具有较高的制造精度，如果安装基面不平、模组定位偏斜或联轴器安装不正确，仍然可能出现异响、运行阻力增大、定位误差以及零部件过早磨损等问题。

本文将详细介绍滚珠丝杆模组的完整安装流程，包括安装基面准备、水平安装、垂直安装、定位校准、平行度调整、联轴器安装、电机安装、传感器调整、启动前润滑以及调试运行。

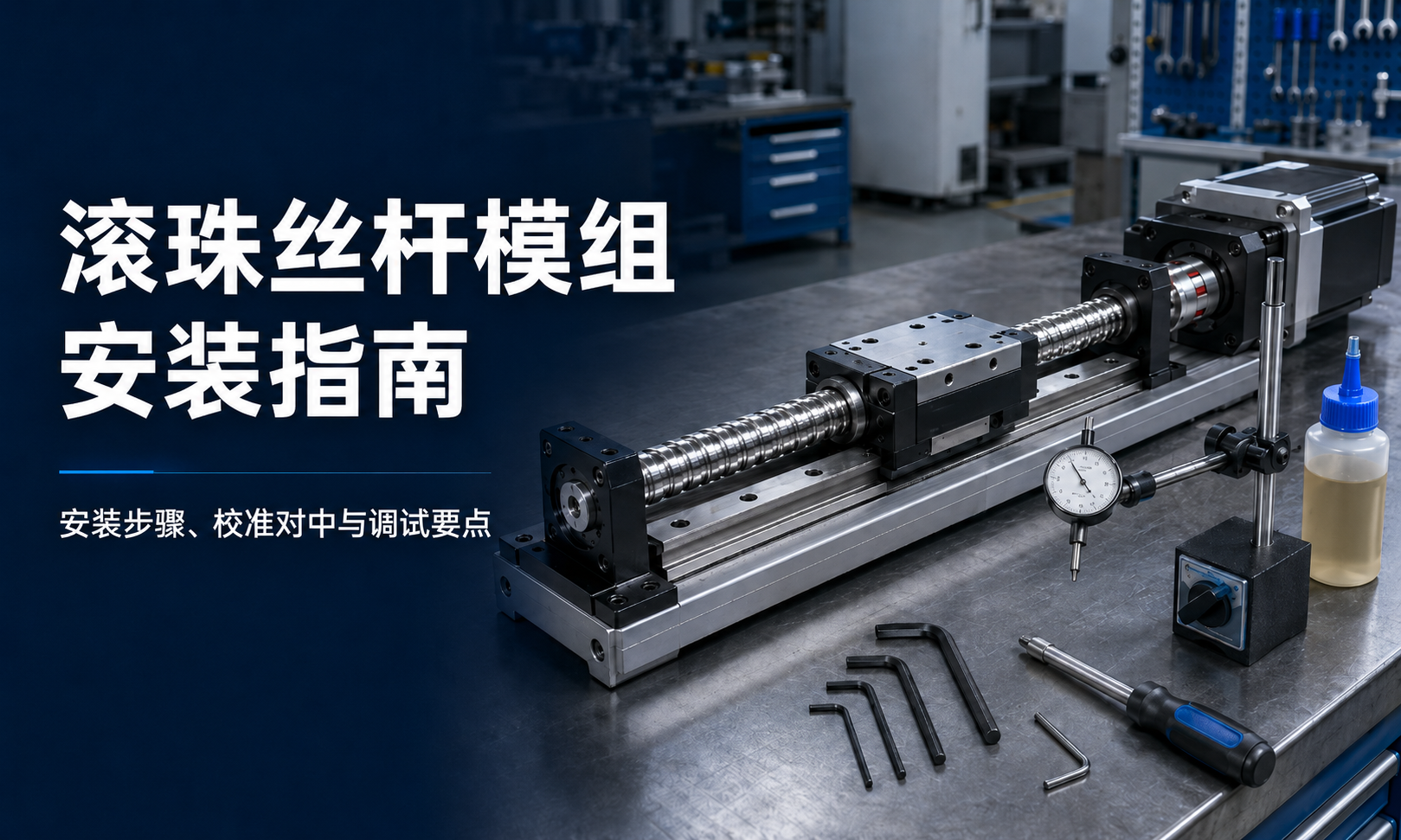

技术人员使用百分表和安装工具对滚珠丝杆模组进行安装、定位校准及联轴器调整 — 滚珠丝杆模组安装、定位校准、联轴器调整及调试运行。

为什么滚珠丝杆模组安装非常重要

滚珠丝杆模组通常由滚珠丝杆、直线导轨、滑座、轴承支撑座、联轴器和驱动电机等部件组成。模组运行时，这些部件需要保持准确的相对位置和同轴度。

安装不正确可能造成以下问题：

模组运行阻力增大
产生异常振动或机械噪声
定位精度下降
导轨或滚珠丝杆磨损不均匀
联轴器损坏
电机过载或出现报警
轴承和滚珠丝杆使用寿命缩短

滚珠丝杆模组的安装并不是简单地将模组固定在设备上，而是在固定过程中保持模组的直线度、平行度和内部传动系统的准确配合。

安装前需要准备的工具

开始安装前，应根据模组尺寸、设备结构和精度要求准备相应工具。常用工具和材料包括：

扭矩扳手
内六角扳手和螺丝刀
百分表或千分表
磁性表座
精密直尺
塞尺
水平仪或电子水平仪
无尘擦拭布
工业清洗剂
适用于滚珠丝杆和直线导轨的润滑脂
指定型号的螺纹锁固剂
用于校准的精密垫片

测量工具应保持清洁，并处于有效校准状态。受到污染或精度不足的测量工具可能导致错误的校准结果。

一、检查滚珠丝杆模组

安装前，应检查模组在运输过程中是否受到损坏，同时确认紧固件、保护结构和传动部件状态正常。

重点检查以下项目：

铝型材底座或钢制结构是否弯曲、变形或损坏。
防护盖板或密封钢带是否安装到位。
滑座在允许行程内是否能够顺畅移动。
电机安装板和联轴器是否完好。
传感器支架和传感器线缆是否松动。
导轨、丝杆和安装底面是否存在异物。

如果移动滑座时出现明显阻力，不应强行推动。应先查明原因，再继续安装。

二、准备安装基面

设备安装基面的质量会直接影响滚珠丝杆模组的直线度、平行度和运行精度。安装基面应具有足够的平面度、结构刚性和承载能力。

清洁安装基面

清除设备基面和模组底部的油污、灰尘、金属切屑、油漆残留、毛刺以及其他杂物。

需要重点清洁的位置包括：

安装螺纹孔
定位靠肩
定位销孔
基准边
下沉式安装区域

即使只有一小块金属切屑夹在模组底部，也可能在安装螺栓锁紧后造成模组底座扭曲。

检查平面度和结构刚性

可以使用精密直尺、水平仪或百分表检查安装基面的平面度。具体允许误差应根据模组精度等级、模组长度以及制造商提供的安装要求确定。

对于长行程滚珠丝杆模组，应沿整个安装面测量多个位置，而不能只检查安装面的两端。

清除安装孔毛刺

检查安装孔、基准边和安装面是否存在凸起毛刺。清理毛刺时，应避免划伤或破坏精密基准面。

三、将模组放置在设备上

根据模组重量和长度选择合适的搬运工具。长行程或重载模组应设置多个支撑点，避免模组在搬运过程中发生弯曲。

禁止通过以下部位吊装或搬运模组：

电机线缆
传感器线缆
防护盖板
联轴器
单独的移动滑座

将模组平稳放置在清洁后的安装基面上。如果设备设置了定位靠肩或基准边，应使模组基准侧靠近定位面。

四、滚珠丝杆模组水平安装

水平安装是滚珠丝杆模组最常见的安装方式。在这种安装方向下，负载主要由直线导轨系统承担。

预紧安装螺栓

先装入所有固定螺栓，但不要立即完全锁紧。螺栓应保持轻微松动，使模组在定位校准过程中能够进行小范围移动。

校准模组基准侧

将模组基准侧轻轻推向设备定位靠肩。如果设备没有定位靠肩，可以使用百分表建立直线定位基准。

按照顺序锁紧螺栓

完成初步校准后，逐步锁紧固定螺栓。通常可以从模组中间位置开始，依次向两端锁紧，并根据安装孔分布交替锁紧两侧螺栓。

这种锁紧方式可以降低模组底座发生扭曲或局部弯曲的风险。

检查全行程运行状态

完成初步锁紧后，缓慢移动滑座通过整个有效行程。滑座从一端移动到另一端时，运行阻力应基本保持一致。

如果滑座在某个位置的运行阻力明显增大，应松开附近的固定螺栓，重新检查安装面和平行度。

五、滚珠丝杆模组垂直安装

垂直安装需要重点考虑安全、负载和防坠落问题，因为滑座和负载始终受到重力作用。

固定移动滑座

安装电机、制动器或负载之前，应使用可靠方式固定滑座。未采取固定措施时，滑座可能突然向下移动。

常用安全措施包括：

机械支撑块
临时锁紧装置
带电磁抱闸的伺服电机
配重机构
安全制动器或防坠落装置

确认垂直负载能力

滚珠丝杆模组的垂直允许负载可能与水平允许负载不同。安装前需要确认滚珠丝杆规格、电机扭矩、抱闸能力和安全系数是否满足垂直负载要求。

注意反向驱动风险

许多滚珠丝杆在电机断电后可能被负载反向驱动，因此不能仅依靠滚珠丝杆本身保持悬空负载。

检查润滑状态

垂直安装方向可能影响润滑脂在滚珠丝杆和直线导轨中的分布，应按照所选模组的润滑要求和维护周期进行润滑。

六、调整直线度和平行度

当滚珠丝杆模组需要与另一条运动轴、外部导轨、龙门横梁或设备工装配合时，直线度和平行度调整尤为重要。

测量模组直线度

将百分表固定在稳定的设备基准结构上，沿模组基准边或滑座运动方向进行测量。

可以通过以下方式进行微调：

横向移动模组
增加或减少精密垫片
调整设备定位靠肩
分阶段松开并重新锁紧固定螺栓

两条模组的平行度调整

在双轴龙门等结构中，两条滚珠丝杆模组需要保持良好的平行度。平行度误差过大可能造成内部应力、导轨偏载和运行阻力增大。

安装时应检查：

两条模组基准边之间的距离
两个滑座之间的高度差
两条模组运动方向的平行度
移动轴与龙门横梁之间的垂直度

不要利用龙门横梁强行将两条存在偏差的模组拉到一起。应先完成两条模组的校准，再安装和调整横梁。

七、安装联轴器

联轴器用于连接电机轴和滚珠丝杆输入轴。联轴器安装不正确可能产生额外轴向力、径向载荷、振动和轴承磨损。

清洁电机轴和丝杆轴

清除电机轴和滚珠丝杆轴表面的油污、毛刺和异物，并确认两个轴径与联轴器规格相符。

保留正确的轴端间隙

不要将两个轴过度插入联轴器，导致轴端在联轴器内部相互接触。应按照联轴器结构要求保留适当间隙。

避免施加过大的轴向力

禁止使用锤击、强压或其他暴力方式将联轴器安装到轴上。过大的轴向力可能损坏滚珠丝杆支撑轴承或电机轴承。

均匀锁紧联轴器

调整联轴器位置后，使用规定扭矩均匀锁紧夹紧螺钉。如果联轴器设置了多个夹紧螺钉，应按照顺序逐步锁紧。

检查同轴度

电机轴和滚珠丝杆轴应尽可能保持同轴。柔性联轴器只能补偿较小的安装误差，不能用于纠正严重的不同轴问题。

八、安装驱动电机

安装伺服电机或步进电机时，应避免让电机重量直接作用在联轴器上。

推荐按照以下顺序安装：

支撑电机，使电机轴与滚珠丝杆轴处于同一直线上。
将电机轴插入联轴器。
轻微锁紧电机安装螺栓。
确认电机法兰与电机安装板完全贴合。
按照对角顺序逐步锁紧电机螺栓。
使用规定扭矩锁紧联轴器。
低速转动或点动电机，检查是否存在卡滞。

不要利用电机安装螺栓将存在偏斜的电机法兰强行拉到安装板上。发现偏差时，应先重新调整同轴度。

九、安装和调整传感器

滚珠丝杆模组通常设置原点传感器、正限位传感器和负限位传感器。

传感器的主要作用

传感器类型	主要作用	安装注意事项
原点传感器	建立设备运动坐标的参考位置	安装在能够安全、稳定完成回原点的位置。
正限位传感器	防止滑座向正方向超出允许行程	在机械行程末端之前保留足够的减速和停止距离。
负限位传感器	防止滑座向负方向超出允许行程	确认传感器在滑座接触机械端部之前触发。

应合理调整限位传感器位置，使控制系统能够在滑座到达机械行程极限之前完成减速和停止。

传感器线缆应远离移动滑座、滚珠丝杆、联轴器和锋利边缘。需要反复运动的线缆应安装在拖链内。

十、启动前进行润滑

模组初次启动前，应确认滚珠丝杆和直线导轨内部具有足够的润滑脂。

润滑脂需要与以下条件相匹配：

滚珠丝杆螺母结构
直线导轨滑块结构
模组运行速度
环境温度
粉尘、湿气或无尘环境要求

不同类型的润滑脂不应随意混合。更换润滑脂类型时，应按照维护要求清除原有润滑脂。

完成润滑后，可以低速推动或驱动滑座往复运行数次，使润滑脂均匀分布在滚珠丝杆和导轨滚道中。

十一、电气和控制系统检查

接通电源前，应检查电机、编码器、传感器、抱闸和接地线路。

确认以下项目：

电机动力线或伺服线缆连接正确。
编码器线缆已经可靠连接。
传感器工作电压与控制器输入规格一致。
正限位和负限位信号设置正确。
垂直安装时，电机抱闸接线正确。
急停回路能够正常工作。
电机旋转方向与控制系统指令方向一致。

电机动力线应尽可能与传感器线和编码器线分开布置，以减少电气干扰。

十二、滚珠丝杆模组调试步骤

模组调试应逐步进行，不应在初次启动时直接使用最高速度、最大加速度或额定负载运行。

第一步：安装状态检查

检查所有紧固件、线缆、防护盖板、传感器和安全装置，确认运动范围内没有工具、临时支撑块或其他障碍物。

第二步：低速点动

使用低速点动方式移动滑座一小段距离，确认实际运动方向正确，同时检查是否存在异响、振动或卡滞。

第三步：全行程测试

低速运行滑座通过整个有效行程，确认正负限位传感器能够在滑座接触机械端部之前正常触发。

第四步：回原点测试

连续执行多次回原点操作，检查原点传感器的触发位置是否稳定。

第五步：逐步提高速度

分阶段提高运行速度和加速度，同时监控电机电流、振动、温度和定位状态。

第六步：负载测试

逐步增加负载，确认电机扭矩、制动能力和定位精度满足设备要求。

第七步：精度检测

使用适当的测量设备检测定位精度、重复定位精度和运行直线度。只有在机械安装误差已经尽可能消除后，才应使用控制系统进行误差补偿。

滚珠丝杆模组常见安装错误

安装错误	可能产生的问题	解决方法
直接安装在不平整的基面上	底座变形、运行阻力不均和精度下降	安装前清洁、测量并修正设备基面。
先完全锁紧模组一端	模组底座扭曲或弯曲	从模组中间向两端逐步锁紧。
利用联轴器补偿严重不同轴	联轴器疲劳和轴承损坏	重新调整电机轴与滚珠丝杆轴的同轴度。
润滑不足时直接启动	摩擦增大、产生异响和过早磨损	调试前润滑滚珠丝杆和直线导轨。
限位传感器安装位置错误	滑座超程或发生机械碰撞	在两端机械极限之前保留足够停止距离。
垂直安装时未设置抱闸或支撑	滑座和负载突然下落	配置电机抱闸、机械支撑或防坠落装置。
初次启动直接使用最高速度	发生碰撞、振动或控制不稳定	从低速开始调试，并逐步提高运行参数。
