에이타이밍 벨트 선형 모듈모터의 회전 운동을 제어된 직선 운동으로 변환하는 고속 선형 운동 시스템입니다. 이는 타이밍 벨트 변속기, 구동 풀리, 아이들러 풀리, 선형 가이드, 캐리지, 장력 메커니즘, 모터 인터페이스, 센서 및모션 컨트롤러컴팩트한 기계 구조 내에서.
기본타이밍 벨트 선형 모듈 작동 원리원리는 간단합니다. 모터가 구동 풀리를 회전시키고, 구동 풀리가 톱니형 타이밍 벨트를 움직이며, 벨트가 선형 가이드 레일을 따라 캐리지를 당깁니다. 모터 회전, 속도, 가속도 및 방향을 제어함으로써 시스템은 모듈 스트로크를 따라 지정된 위치에 캐리지를 배치할 수 있습니다.
기존 마찰 벨트와 달리 타이밍 벨트에는 타이밍 풀리의 홈과 맞물리는 균일한 간격의 톱니가 포함되어 있습니다. 이러한 포지티브 결합은 벨트와 풀리 사이의 정상적인 작동 미끄러짐을 방지하여 모터 회전이 반복 가능한 선형 변위로 변환되도록 합니다.
이 기사에서는 타이밍 벨트의 작동 방식을 설명합니다.선형 모듈회전-선형 모션 변환, 타이밍 풀리 전송, 벨트 장력, 가이드 레일 지지대, 서보 제어, 위치 피드백, 속도 계산, 위치 정확도 및 모션 성능에 영향을 미치는 요소를 포함한 작업입니다.
타이밍 벨트 선형 모듈의 작동 원리는 무엇입니까?

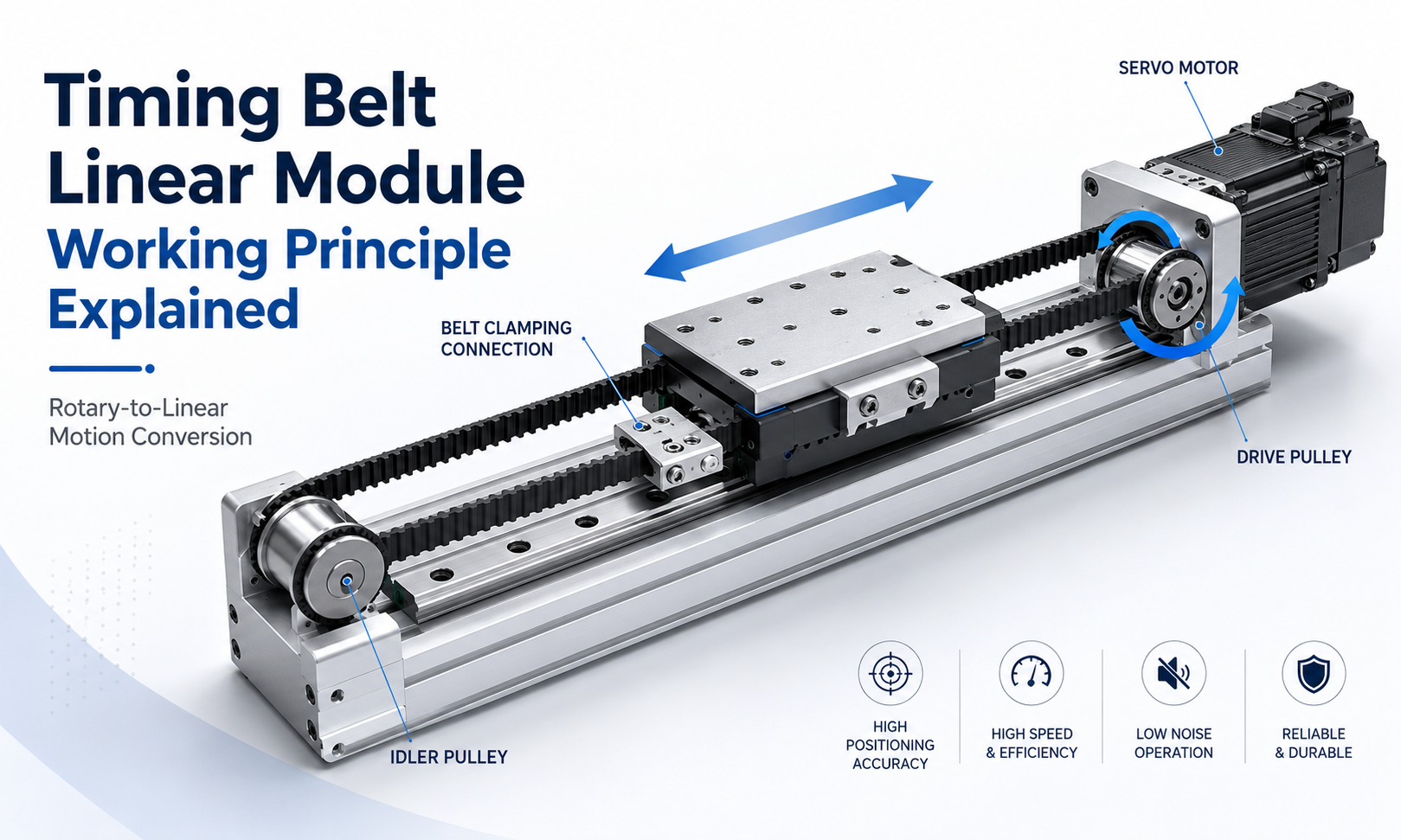

타이밍 벨트 선형 모듈의 작동 원리는 구동 풀리와 아이들러 풀리 사이를 움직이는 폐쇄 루프 톱니 벨트를 기반으로 합니다. 움직이는 벨트 섹션의 두 끝은 캐리지 또는 벨트 클램핑 플레이트에 기계적으로 연결됩니다.
모터가 구동 풀리를 회전시키면 풀리 톱니가 타이밍 벨트 톱니와 맞물려 풀리 시스템 주위로 벨트를 움직입니다. 캐리지가 벨트에 연결되어 있기 때문에 캐리지는 선형 가이드를 따라 수평으로 이동합니다.
모터가 회전 방향을 바꾸면 벨트도 방향을 바꿔 캐리지가 반대 방향으로 움직입니다. 선형 가이드 레일은 캐리지가 회전, 기울어짐 또는 측면 이동 대신 정의된 하나의 축을 따라 이동하도록 캐리지를 제한합니다.
전체 모션 변환은 다음과 같이 요약될 수 있습니다.
- 모션 컨트롤러는 이동 명령을 보냅니다.
- 서보 드라이브 또는 스테퍼 드라이브는 모터에 전류를 공급합니다.
- 모터축은 지령된 방향과 속도에 따라 회전합니다.
- 모터는 직접 연결 또는 전달 메커니즘을 통해 구동 풀리를 회전시킵니다.
- 구동 풀리 톱니가 타이밍 벨트와 맞물립니다.
- 타이밍 벨트는 드라이브 풀리와 아이들러 풀리 사이를 순환합니다.
- 벨트 연결은 모듈을 따라 캐리지를 당기거나 밀어냅니다.
- 선형 가이드는 캐리지를 지지하고 직선 운동을 유지합니다.
- 센서 또는 인코더는 위치 및 작동 상태 정보를 제공합니다.
- 제어 시스템은 프로그래밍된 위치에서 캐리지를 중지합니다.
모션 전송과 관련된 주요 구성 요소
벨트 구동 선형 시스템의 성능은 여러 기계 및 제어 구성 요소의 조화로운 작동에 따라 달라집니다. 각 구성요소는 모터 회전을 안정적인 선형 운동으로 변환하는 데 특정 역할을 합니다.
모터
모터는 모듈의 전원입니다. 타이밍 벨트 선형 모듈은 필요한 속도, 위치 정확도, 제어 방법 및 부하에 따라 서보 모터, 스테퍼 모터 또는 기타 회전식 액추에이터로 구동될 수 있습니다.
서보 모터는 높은 가속도, 빈번한 시작-정지 모션, 동적 위치 지정, 동기화된 다축 제어 및 폐쇄 루프 피드백이 필요한 응용 분야에 일반적으로 선택됩니다. 스테퍼 모터는 적당한 속도와 상대적으로 간단한 위치 지정 요구 사항을 갖춘 저가형 시스템에 적합할 수 있습니다.
구동 풀리
구동 풀리는 모터 샤프트에 연결되어 모터 토크를 타이밍 벨트로 전달합니다. 톱니는 벨트의 피치 및 톱니 프로파일과 일치해야 합니다.
구동 풀리가 1회전하면 풀리 톱니 수와 벨트 피치에 의해 결정된 거리만큼 벨트가 이동합니다. 따라서 풀리 직경과 톱니 수는 선형 변위, 속도, 토크 및 위치 결정 분해능에 직접적인 영향을 미칩니다.
아이들러 풀리
아이들러 풀리는 모듈의 반대쪽 끝에 설치됩니다. 이는 타이밍 벨트를 지원하고, 벨트 이동 방향을 변경하며, 완전한 폐쇄형 변속기 루프를 유지하는 데 도움이 됩니다.
모듈 설계에 따라 아이들러 풀리가 벨트 장력 조절 장치와 통합될 수도 있습니다. 설치자는 위치를 조정하여 타이밍 벨트 장력을 높이거나 낮출 수 있습니다.
타이밍 벨트
타이밍 벨트는 주요 동작 전달 요소입니다. 일반적으로 내마모성 벨트 소재와 성형 톱니로 덮인 고강도 인장 코어가 포함되어 있습니다.
일반적인 인장 재료에는 강철 코드, 유리 섬유 코드 및 아라미드 섬유가 포함됩니다. 인장 코어는 하중이 가해질 때 벨트 신장을 제한하는 반면 톱니 표면은 풀리와의 확실한 결합을 유지합니다.
평 벨트나 V 벨트에 비해 타이밍 벨트는 톱니가 풀리 홈과 기계적으로 맞물리기 때문에 더 예측 가능한 변위를 제공합니다.
벨트 클램프
벨트 클램프는 움직이는 벨트 부분을 캐리지에 기계적으로 연결합니다. 벨트가 이동할 때 클램프는 벨트 힘을 캐리지로 전달합니다.
클램프는 톱니나 인장 코드를 손상시키지 않고 벨트를 단단히 고정해야 합니다. 잘못된 클램핑으로 인해 국부적인 벨트 변형, 위치 변화, 소음 또는 궁극적인 벨트 고장이 발생할 수 있습니다.
마차
캐리지는 도구, 그리퍼, 센서, 작업물, 검사 카메라, 디스펜싱 헤드 또는 기타 응용 장비를 지지하는 데 사용되는 이동 플랫폼입니다.
외부하중을 가이드블록에 전달하고 타이밍벨트로부터 구동력을 전달받는 역할을 합니다. 캐리지 구조는 수직, 측면 및 모멘트 하중을 견딜 수 있을 만큼 충분한 강성을 제공해야 합니다.
선형 가이드 레일
선형 가이드 레일은 캐리지를 지지하고 안내합니다. 벨트는 추진력을 생성하지만 벨트 자체는 모든 외부 하중을 전달하거나 정확한 이동 형상을 유지하도록 설계되지 않았습니다.
가이드 레일은 정의된 선형 경로를 유지하면서 반경 방향 하중, 측면 하중 및 전도 모멘트를 흡수합니다. 가이드 레일과 가이드 블록의 품질은 평활도, 직진도, 강성, 반복성 및 사용 수명에 큰 영향을 미칩니다.
벨트 장력 메커니즘
장력 조절 메커니즘은 타이밍 벨트에 올바른 초기 장력을 설정합니다. 적절한 장력은 벨트 톱니가 풀리와 맞물리는 상태를 유지하고 벨트 진동을 줄이며 동적 반응을 향상시킵니다.
장력이 너무 낮으면 톱니 점프, 백래시와 같은 움직임, 진동 또는 캐리지 반응 지연이 발생할 수 있습니다. 과도한 장력은 베어링 하중, 벨트 응력, 마찰, 소음 및 구성품 마모를 증가시킵니다.
서보 드라이브 및 모션 컨트롤러
서보 드라이브는 모션 컨트롤러, 프로그래밍 가능한 로직 컨트롤러, 산업용 컴퓨터 또는 로봇 컨트롤러의 명령에 따라 모터 전류, 토크, 속도 및 위치를 제어합니다.
컨트롤러는 목표 위치, 속도, 가속도, 감속도, 이동 순서 및 다른 축과의 동기화 관계를 정의합니다.
인코더 및 위치 센서
인코더는 모터 샤프트 회전을 측정하고 리미트 스위치, 홈 센서 또는 외부 선형 인코더는 추가 참조 정보를 제공합니다.
이러한 장치는 시스템이 홈 위치를 설정하고, 초과 이동을 방지하고, 오류를 감지하고, 움직임을 확인하고, 위치 결정 신뢰성을 향상시키는 데 도움이 됩니다.
회전 운동이 선형 운동으로 변환되는 방법
회전-선형 모션 변환은 구동 풀리와 타이밍 벨트 사이의 상호 작용을 통해 발생합니다. 모터는 각도 회전을 생성하고 풀리는 해당 각도 변위를 접선 벨트 움직임으로 변환합니다.
타이밍 벨트가 캐리지에 연결되어 있기 때문에 접선 벨트 이동은 선형 캐리지 변위가 됩니다.
벨트 피치가 다음과 같은 타이밍 풀리의 경우피그리고 치아 개수지, 풀리 회전당 이론적인 벨트 이동은 다음과 같습니다.
회전당 선형 변위 = z × p
예를 들어, 풀리에 톱니가 20개 있고 벨트 피치가 5mm인 경우 이론적으로 풀리가 완전히 한 바퀴 회전하면 벨트가 이동합니다.
20 × 5mm = 100mm
따라서 풀리가 모터에 직접 연결되고 추가 기어박스 비율이 사용되지 않는 경우 모터 1회전으로 약 100mm의 캐리지 이동이 발생합니다.
모터가 분당 1,500회전으로 회전하는 경우 이론적인 선형 속도는 다음과 같습니다.
선형 속도 = 100mm × 1,500 ¼ 60 = 2,500mm/s
이 관계는 타이밍 벨트 모듈이 높은 선형 속도를 달성할 수 있는 이유를 설명합니다. 상대적으로 작은 풀리는 모터가 회전할 때마다 상당한 이동 거리를 생성할 수 있습니다.
드라이브 풀리가 모터 토크를 전달하는 방법
구동 풀리는 모터 토크를 벨트의 접선 방향 당기는 힘으로 변환합니다. 모터는 커플링, 기어박스, 샤프트 또는 통합 모터 마운트를 통해 풀리에 연결될 수 있습니다.
구동 풀리에 토크가 가해지면 풀리 톱니가 일치하는 벨트 톱니를 밀어냅니다. 그런 다음 벨트는 구동측에 장력을 발생시키고 캐리지 연결부에 힘을 전달합니다.
사용 가능한 선형 추진력은 여러 요인에 따라 달라집니다.
- 모터 출력 토크
- 구동 풀리 피치 반경
- 사용 시 기어박스 비율
- 타이밍 벨트 인장 용량
- 벨트 톱니 맞물림
- 초기 벨트 장력
- 가속 요구 사항
- 운송 및 탑재량 질량
- 가이드 레일 마찰
- 외부 프로세스 저항
동일한 모터 토크의 경우 풀리가 작을수록 일반적으로 더 큰 선형 힘을 생성하지만 회전당 이동 거리는 더 낮습니다. 더 큰 풀리는 회전당 더 높은 선형 이동을 생성하지만 사용 가능한 접선력은 감소합니다.
따라서 풀리 선택에는 속도, 힘, 모터 분해능, 벨트 수명 및 최소 굽힘 반경 간의 균형이 필요합니다.
아이들러 풀리의 역할
아이들러 풀리는 일반적으로 모터 동력을 직접 전달받지 못하지만 변속기 시스템 작동에 필수적입니다.
그 기능은 다음과 같습니다:
- 모듈 반대쪽 끝의 타이밍 벨트를 지지합니다.
- 닫힌 벨트 경로 유지
- 벨트 이동 방향 변경
- 벨트와 풀리 시스템 사이의 정렬 유지
- 벨트 장력 조절 지점 제공
- 지지되지 않는 벨트 움직임 감소
아이들러 풀리는 낮은 베어링 저항으로 부드럽게 회전해야 합니다. 불량한 베어링 상태, 풀리 정렬 불량 또는 오염으로 인해 소음과 동작 저항이 증가할 수 있습니다.
아이들러 풀리가 구동 풀리와 평행하지 않으면 벨트가 한쪽 방향으로 움직이거나 풀리 플랜지에 닿거나 고르지 않게 마모되거나 불안정한 동작이 발생할 수 있습니다.
타이밍 벨트 장력이 중요한 이유
타이밍 벨트 장력은 타이밍 벨트의 장력에 영향을 미치는 가장 중요한 요소 중 하나입니다.벨트 구동 선형 액추에이터 원리. 가속, 감속 및 부하 반전 중에 풀리와 맞물린 상태를 유지할 수 있도록 벨트에 충분한 장력을 가해야 합니다.
불충분한 벨트 장력의 영향
벨트 장력이 너무 낮으면 시스템에 다음이 발생할 수 있습니다.
- 모터 반전 후 캐리지 응답 지연
- 위치 반복성 감소
- 고속 모션 중 벨트 진동
- 높은 가속도에서 치아 점프
- 방향전환시 충격음
- 저속에서 고르지 못한 움직임
- 부하 변화에 따른 위치 편차
타이밍 벨트는 일반적으로 마찰 벨트처럼 미끄러지지 않지만 장력이 부족하면 과도한 동적 하중으로 인해 톱니가 풀리 홈에서 일시적으로 분리될 수 있습니다.
과도한 벨트 장력의 영향
과도한 벨트 장력은 시스템 성능을 손상시킬 수도 있습니다. 가능한 결과는 다음과 같습니다.
- 모터 부하 증가
- 더 높은 풀리 베어링 응력
- 가속 벨트 피로
- 마찰 및 온도 증가
- 더 큰 소음
- 베어링 수명 감소
- 샤프트 또는 엔드 블록의 변형
올바른 장력은 모듈 제조업체의 사양을 따라야 합니다. 벨트 장력은 특히 고속 또는 정밀 응용 분야에서 주관적인 느낌으로만 조정해서는 안 됩니다.
선형 가이드가 동작 경로를 제어하는 방법
타이밍 벨트는 동작을 생성하고 선형 가이드는 동작 경로를 제어합니다. 이 두 기능을 혼동해서는 안 됩니다.
가이드 레일이 없으면 벨트가 캐리지를 앞으로 당길 수 있지만 수직 변위, 측면 이동, 요, 피치 또는 롤을 안정적으로 방지할 수는 없습니다.
선형 가이드 시스템은 일반적으로 하나 이상의 가이드 레일과 재순환 볼 가이드 블록으로 구성됩니다. 가이드 블록은 캐리지에 부착되어 낮은 마찰로 레일을 따라 움직입니다.
가이드 시스템은 여러 기능을 수행합니다.
- 캐리지 및 페이로드 지원
- 선형 이동 정확도 유지
- 수직 및 측면 힘에 저항합니다.
- 피치, 요, 롤 모멘트에 저항합니다.
- 모션 마찰 감소
- 타이밍 벨트가 구조적 하중을 전달하는 것을 방지합니다.
- 가속 시 안정적인 움직임을 유지합니다.
긴 캐리지 또는 높은 모멘트 하중의 경우 제조업체는 두 개의 가이드 레일, 다중 가이드 블록, 더 넓은 레일 배열 또는 강화된 베이스 프로파일을 사용할 수 있습니다.
타이밍 벨트 선형 모듈의 서보 제어
서보 구동타이밍 벨트 모듈기계식 변속기와 전자식 폐쇄 루프 제어를 결합합니다. 서보 모터에는 샤프트 위치나 회전 속도를 지속적으로 측정하는 인코더가 포함되어 있습니다.
모션 컨트롤러는 서보 드라이브에 목표 명령을 보냅니다. 서보 드라이브는 명령된 모션을 엔코더 피드백과 비교하고 모터 전류를 조정하여 차이를 줄입니다.
이 프로세스는 초당 여러 번 발생할 수 있으므로 시스템이 부하, 속도 및 위치의 변화에 신속하게 반응할 수 있습니다.
일반적인 서보 제어 이동에는 다음 단계가 포함됩니다.
- 컨트롤러로부터 목표 위치 수신
- 필요한 모션 프로필 계산
- 모터 및 캐리지 가속
- 프로그래밍된 이동 속도 유지
- 목표 위치 이전에 감속
- 명령받은 위치에 정지
- 외부의 방해에도 위치를 유지
- 완료 또는 오류 상태를 컨트롤러에 보고
서보 시스템은 기계 설계에 따라 위치, 속도 또는 토크를 제어할 수 있습니다.
위치 제어 모드
위치 모드에서 컨트롤러는 정의된 이동량을 명령합니다. 이 모드는 픽 앤 플레이스 시스템, 포장 장비, 전자 조립, 검사 시스템 및 자재 이송에 널리 사용됩니다.
속도 제어 모드
속도 모드에서 컨트롤러는 프로그래밍된 여러 위치에서 정지하는 대신 이동 속도를 조절합니다. 스캐닝, 코팅, 연속 검사 또는 동기화된 컨베이어 애플리케이션에 사용될 수 있습니다.
토크 제어 모드
토크 모드는 모터의 출력 토크를 제어합니다. 타이밍 벨트 모듈은 주로 위치 지정 및 고속 전송을 위해 선택되지만 힘 제한 또는 장력 제어가 필요한 특수 응용 분야에 사용될 수 있습니다.
위치 피드백 작동 방식
위치 피드백을 통해 제어 시스템은 명령된 이동이 올바르게 완료되었는지 여부를 확인할 수 있습니다.
대부분의 서보 구동 모듈은 모터에 설치된 회전식 인코더를 사용합니다. 컨트롤러는 모터 회전, 풀리 톱니 수, 벨트 피치 및 변속비를 통해 캐리지 위치를 계산합니다.
인코더가 캐리지 위치를 직접 측정하는 대신 모터 회전을 측정하므로 이를 반폐쇄 루프 제어라고 합니다.
더 높은 절대 위치 정확도가 필요한 애플리케이션의 경우 모듈을 따라 외부 선형 인코더를 설치할 수 있습니다. 리니어 엔코더는 실제 캐리지 위치를 측정하고 벨트 탄성, 구조적 변형, 열팽창 또는 전송 변화로 인한 오류를 감지할 수 있습니다.
위치 피드백 장치에는 다음이 포함될 수 있습니다.
- 모터 로터리 엔코더
- 리니어 엔코더
- 자기 스케일
- 광학 스케일
- 홈 센서
- 포지티브 리미트 스위치
- 네거티브 리미트 스위치
- 외부 머신 비전 피드백
개방 루프 및 폐쇄 루프 작동
타이밍 벨트 선형 모듈은 개방 루프 또는 폐쇄 루프 제어 시스템에서 작동할 수 있습니다.
개방 루프 제어
개방 루프 시스템은 실제 최종 위치를 지속적으로 확인하지 않고 스테퍼 모터에 이동 펄스를 보냅니다. 컨트롤러는 모터가 모든 명령을 따랐다고 가정합니다.
이 접근 방식은 간단하고 비용 효율적이지만 과부하, 과도한 가속, 방해 또는 모터 정지로 인해 단계 손실과 위치 오류가 발생할 수 있습니다.
폐쇄 루프 제어
폐쇄 루프 서보 시스템은 명령된 이동을 엔코더 피드백과 지속적으로 비교합니다. 실제 동작이 명령과 다를 경우 드라이브는 모터 출력을 높이거나 낮추어 오류를 수정합니다.
폐쇄 루프 제어는 더 나은 동적 응답, 더 높은 작동 속도, 더 뛰어난 가속 기능, 모터 경보 기능 및 더 안정적인 위치 모니터링을 제공합니다.
모션 프로필: 가속, 일정한 속도 및 감속
타이밍 벨트 모듈은 일반적으로 0 속도에서 최대 속도로 순간적으로 이동하지 않습니다. 컨트롤러는 축이 가속, 이동 및 정지하는 방법을 결정하는 동작 프로필을 생성합니다.
일반적인 동작에는 세 가지 주요 단계가 포함됩니다.
가속 단계
모터는 0에서 프로그래밍된 이동 속도까지 속도를 증가시킵니다. 이 단계에서 벨트는 캐리지, 탑재량 및 연결된 장비를 가속하기에 충분한 힘을 전달해야 합니다.
높은 가속도는 생산성을 증가시키지만 벨트 장력 변화, 구조적 진동, 모터 토크 요구 및 가이드 부하도 증가시킵니다.
정속 스테이지
캐리지는 프로그래밍된 최대 속도로 이동합니다. 긴 스트로크 모듈은 이 단계에서 사이클의 상당 부분을 소비할 수 있습니다.
안정적인 벨트 추적, 풀리 균형, 베이스 강성 및 가이드 정렬은 고속 주행 중에 특히 중요합니다.
감속단계
모터는 목표 위치 이전에 속도를 줄입니다. 타이밍 벨트는 움직이는 질량을 감속시키기 위해 반대 방향으로 힘을 전달합니다.
잘못 구성된 감속은 진동, 오버슈트, 캐리지 진동 또는 과도한 정착 시간을 유발할 수 있습니다.
많은 서보 시스템은 사다리꼴 또는 S-곡선 모션 프로파일을 사용합니다. S-곡선 프로파일은 가속도의 급격한 변화를 줄이고 섬세한 제품이나 무거운 탑재량을 이동할 때 부드러움을 향상시킬 수 있습니다.
방향 반전이 발생하는 방법
캐리지 방향을 바꾸려면 컨트롤러가 모터 회전을 반대로 바꿉니다. 그러면 구동 풀리가 벨트를 반대 방향으로 움직입니다.
방향 반전 중에 벨트 양쪽에 가해지는 하중이 빠르게 변합니다. 한쪽은 장력측이 되고, 다른 쪽은 복귀측이 됩니다.
이러한 전환으로 인해 벨트 장력, 캐리지 강성, 서보 튜닝 및 기계적 여유 공간이 특히 중요해졌습니다. 장력이 부족하거나 구조가 지나치게 유연하면 모터 반전과 캐리지 반응 사이에 약간의 지연이 발생할 수 있습니다.
빈번한 왕복 운동을 포함하는 애플리케이션의 경우 정적 탑재량 용량보다는 동적 부하에 따라 모듈을 선택해야 합니다.
위치 정확도에 영향을 미치는 요인
타이밍 벨트 모듈은 안정적이고 반복 가능한 위치 지정을 제공할 수 있지만 절대 정확도는 기계적 요인과 제어 요인 모두에 의해 영향을 받습니다.
중요한 요소는 다음과 같습니다:
- 타이밍 벨트 인장 강성
- 벨트 길이 및 작동 스트로크
- 초기 벨트 장력
- 페이로드 질량
- 가속 및 감속
- 풀리 제조 정확도
- 풀리 편심
- 벨트 톱니 피치 변화
- 가이드 레일 정확도
- 베이스 프로파일 직진도
- 모터 엔코더 분해능
- 서보 튜닝 품질
- 온도 변화
- 외부 공정력
- 설치 정렬
벨트 탄력성
타이밍벨트는 볼스크류보다 탄력성이 좋습니다. 하중이 가해지면 약간 늘어날 수 있습니다. 신장 정도는 벨트 구조, 인장 코드 재질, 벨트 폭, 벨트 길이 및 전달된 힘에 따라 달라집니다.
이것이 바로 매우 긴 타이밍 벨트 모듈이 뛰어난 속도와 반복성을 제공할 수 있지만 짧은 스트로크보다 절대 위치 정확도가 낮은 이유입니다.볼 스크류 모듈.
풀리 정확도
풀리 톱니 형상, 피치 직경 정확도, 동심도 및 샤프트 설치는 모터 회전과 벨트 이동 사이의 관계에 영향을 미칩니다.
풀리 편심으로 인해 각 회전 중에 주기적인 위치 변화, 속도 변동 또는 진동이 발생할 수 있습니다.
가이드 레일 정확도
가이드 레일은 캐리지 직진성과 기계적 안정성을 결정합니다. 레일 정렬이 잘못되면 저항이 증가하고 움직임이 고르지 않게 되거나 모터에 추가 부하가 가해질 수 있습니다.
서보 분해능
모터 인코더와 제어 시스템은 모터 회전을 얼마나 정확하게 명령하고 측정할 수 있는지를 결정합니다. 그러나 벨트 탄성과 기계적 오류도 고려해야 하기 때문에 높은 엔코더 분해능만으로는 높은 캐리지 정확도를 보장할 수 없습니다.
반복성 및 절대 위치 정확도
반복성과 위치 정확도는 서로 관련되어 있지만 사양은 다릅니다.
반복성유사한 조건에서 반복적으로 움직인 후 캐리지가 동일한 위치로 얼마나 가깝게 복귀하는지를 나타냅니다.
절대 위치 정확도실제 캐리지 위치가 전체 스트로크에 걸쳐 프로그래밍된 좌표와 얼마나 밀접하게 일치하는지 설명합니다.
타이밍 벨트 선형 모듈은 절대 위치에 작은 체계적 오류가 포함된 경우에도 우수한 반복성을 달성할 수 있습니다. 교정 또는 컨트롤러 보상은 반복 가능한 체계적 오류를 줄일 수 있지만 부하 변경으로 인한 가변 벨트 변형을 완전히 제거할 수는 없습니다.
원점 및 한계 센서의 작동 방식
원점 및 한계 센서는 작동 순서의 중요한 부분입니다.
홈 센서
기계가 시작되면 컨트롤러는 캐리지의 절대 위치를 알지 못할 수 있습니다. 캐리지는 센서가 활성화될 때까지 제어된 속도로 홈 센서를 향해 이동합니다.
그런 다음 컨트롤러는 참조 좌표를 설정합니다. 일부 시스템은 원점 복귀 반복성을 향상시키기 위해 원점 센서와 함께 엔코더 인덱스 신호를 사용합니다.
포지티브 및 네거티브 리미트 센서
리미트 센서는 사용 가능한 스트로크의 양단 부근에 설치됩니다. 이는 캐리지가 허용된 이동 범위를 벗어나 이동하는 것을 방지합니다.
리미트 센서가 예기치 않게 작동되면 일반적으로 컨트롤러는 움직임을 멈추고 알람을 생성합니다.
기계식 엔드 스톱
기계적 엔드 스톱은 전기적 한계 제어가 실패할 경우 최종 보호 조치를 제공합니다. 반복적인 충격으로 인해 캐리지, 벨트, 가이드 블록 또는 끝 구조가 손상될 수 있으므로 일반적인 정지 위치로 사용해서는 안 됩니다.
타이밍 벨트 선형 모듈 속도 계산
이론적 선형 속도는 풀리 톱니 수, 벨트 피치 및 모터 속도를 사용하여 계산할 수 있습니다.
선형 속도 = 풀리 톱니 수 × 벨트 피치 × 모터 속도 ¼ 60
어디:
- 선형 속도는 초당 밀리미터로 측정됩니다.
- 풀리 톱니 수는 구동 풀리의 톱니 수입니다.
- 벨트 피치는 밀리미터 단위로 측정됩니다.
- 모터 속도는 분당 회전수로 측정됩니다.
기어박스가 설치된 경우 기어박스 비율도 계산에 포함되어야 합니다.
실제 사용 가능한 속도는 모터 토크 제한, 벨트 진동, 가이드 용량, 스트로크 길이, 탑재하중, 가속 거리 및 구조적 강성 등으로 인해 이론값보다 낮을 수 있습니다.
타이밍 벨트 선형 모듈 힘 전달
모듈에 의해 생성된 선형 힘은 모터 토크 및 풀리 피치 반경과 관련됩니다.
선형 힘 ≒ 모터 토크 │ 풀리 피치 반경
이 단순화된 관계에는 효율성 손실, 가속력, 가이드 마찰, 벨트 장력 또는 안전 요소가 포함되지 않지만 중요한 설계 원칙을 보여줍니다.
풀리 반경이 작을수록 동일한 모터 토크에 대한 선형 힘이 증가하고, 풀리 반경이 클수록 회전당 선형 이동이 증가합니다.
필요한 추진력에는 다음이 포함되어야 합니다.
- 움직이는 질량을 가속하는 데 필요한 힘
- 가이드 레일 마찰
- 외부 처리 저항
- 케이블 캐리어 저항
- 경사 또는 수직 하중 효과
- 안전마진
타이밍 벨트 모듈은 일반적으로 수평 이동에 사용됩니다. 수직 설치에는 중력, 브레이크 시스템, 균형 메커니즘, 부하 강하 보호 및 모터 유지 토크를 추가적으로 고려해야 합니다.
서보 튜닝 및 동적 성능
서보 튜닝은 모터가 모션 명령에 얼마나 빠르고 정확하게 반응하는지를 결정합니다.
서보 게인이 너무 낮으면 시스템이 느리게 반응하거나 과도한 추종 오류가 발생하거나 정착 시간이 길어질 수 있습니다. 게인이 너무 높으면 축이 진동하거나 소음이 발생하거나 대상 위치에서 진동하거나 알람이 발생할 수 있습니다.
서보 튜닝은 다음을 고려해야 합니다.
- 페이로드 질량
- 캐리지 관성
- 풀리 관성
- 벨트 탄력성
- 모듈 스트로크
- 베이스 강성
- 설치구조
- 가속 프로필
- 외부 공정력
타이밍 벨트에는 어느 정도 탄력성이 있기 때문에 서보 설정을 지나치게 공격적으로 설정하면 벨트 진동이 발생할 수 있습니다. 적절한 가속 제한, 필터링, 피드포워드 제어 및 S-곡선 프로필은 모션 안정성을 향상시킬 수 있습니다.
타이밍 벨트 톱니 맞물림 및 미끄러짐 방지
톱니형 타이밍 벨트는 마찰만이 아닌 확실한 기계적 결합을 통해 동작을 전달합니다. 정상적인 작업 조건에서 벨트 톱니는 풀리 홈과 정렬된 상태를 유지합니다.
그러나 다음과 같은 경우에는 치아 건너뛰기가 발생할 수 있습니다.
- 벨트 장력이 부족합니다
- 명령된 가속도가 너무 높습니다.
- 페이로드가 설계 용량을 초과합니다.
- 풀리에 맞물린 톱니가 너무 적습니다.
- 벨트 또는 풀리 톱니가 마모되었습니다.
- 이물질이 풀리 영역에 들어갑니다.
- 마차가 장애물과 충돌합니다.
- 축이 기계적 최종 정지점에 도달함
톱니 건너뛰기는 모터 위치와 캐리지 위치 사이의 관계를 변경합니다. 모터 자체가 명령에 따라 계속 회전할 수 있으므로 모터 인코더는 이러한 기계적 변위를 감지하지 못할 수 있습니다.
따라서 올바른 벨트 선택, 충분한 톱니 맞물림, 적절한 장력 및 적절한 가속 설정이 필수적입니다.
타이밍 벨트 모듈이 장거리 모션에 적합한 이유
타이밍 벨트 모듈은 변속기 요소가 가볍고 길고 견고한 샤프트처럼 회전하지 않기 때문에 긴 행정 응용 분야에 특히 적합합니다.
긴 볼 스크류는 스크류 휩, 임계 회전 속도, 관성 및 지지 요구 사항에 의해 제한될 수 있습니다. 타이밍 벨트는 동일한 유형의 회전축 제한 없이 장거리를 순환할 수 있습니다.
이는선형 벨트 구동 시스템적합:
- 긴 재료 이송 축
- 포장 기계
- 창고 자동화
- 갠트리 시스템
- 픽앤플레이스 장비
- 전자 조립 라인
- 비전 검사 시스템
- 레이저 가공 장비
- 다중 스테이션 생산 라인
매우 긴 스트로크의 경우 벨트 진동, 베이스 직진도, 설치 지원, 열팽창 및 케이블 관리를 고려해야 합니다.
타이밍 벨트 모듈과 볼 스크류 모듈의 작동 원리
타이밍 벨트 모듈과 볼 스크류 모듈은 모두 모터 회전을 선형 운동으로 변환하지만 서로 다른 전달 메커니즘을 사용합니다.
| 비교 대상 품목 | 타이밍 벨트 선형 모듈 | 볼 스크류 선형 모듈 |
|---|---|---|
| 전송 요소 | 톱니형 타이밍 벨트 및 풀리 | 볼 스크류 및 재순환 너트 |
| 모션 변환 | 풀리 회전은 벨트 이동을 생성합니다. | 나사 회전으로 인해 너트 이동이 발생합니다. |
| 전형적인 이점 | 고속 및 긴 스트로크 | 높은 강성과 위치 정확도 |
| 전송 탄력성 | 상대적으로 높음 | 상대적으로 낮음 |
| 임계 속도 제한 | 긴 회전 나사 없음 | 긴 나사 속도는 제한될 수 있습니다. |
| 유지보수 중점 | 벨트 장력 및 톱니 상태 | 윤활 및 나사 상태 |
타이밍 벨트 모듈은 일반적으로 속도, 스트로크 길이 및 사이클 시간이 주요 우선 순위일 때 선호됩니다. 높은 추력, 강성 및 정밀도가 더 중요할 때 볼 스크류 모듈이 선호되는 경우가 많습니다.
완전한 운영주기의 예
전자 생산 라인의 여러 위치 간에 검사 카메라를 이동하는 데 사용되는 타이밍 벨트 모듈을 생각해 보십시오.
- 기계의 전원이 켜지고 안전 신호를 확인합니다.
- 캐리지가 홈 센서를 향해 천천히 이동합니다.
- 홈 센서는 제로 기준을 설정합니다.
- 컨트롤러는 첫 번째 목표 위치를 서보 드라이브에 보냅니다.
- 서보 모터는 구동 풀리를 가속합니다.
- 타이밍 벨트는 가이드 레일을 따라 캐리지를 당깁니다.
- 모터 인코더는 회전 위치를 서보 드라이브에 보고합니다.
- 캐리지는 검사 지점에 접근하면서 감속합니다.
- 캐리지가 멈추고 카메라가 이미지를 캡처합니다.
- 컨트롤러는 검사 완료 신호를 수신합니다.
- 모듈이 프로그래밍된 다음 위치로 이동합니다.
- 모든 검사가 완료되면 캐리지는 대기 위치로 돌아갑니다.
이 사이클 동안 타이밍 벨트는 고속 전송을 제공하고 가이드 레일은 캐리지 안정성을 유지하며 서보 시스템은 가속, 속도 및 정지 위치를 제어합니다.
부드러운 움직임을 방해하는 공통 요인
기본 타이밍 벨트 액츄에이터 작동 원리가 올바르더라도 설치가 잘못되었거나 부품 상태가 좋지 않으면 움직임이 방해받을 수 있습니다.
일반적인 원인은 다음과 같습니다.
- 잘못된 벨트 장력
- 구동 및 아이들러 풀리 정렬 불량
- 가이드 레일 설치 오류
- 느슨한 모터 커플링
- 느슨한 벨트 클램프
- 풀리 베어링 마모
- 오염된 가이드 레일
- 가이드 윤활이 충분하지 않음
- 과도한 페이로드
- 과도한 가속
- 서보 튜닝 불량
- 약한 장착 구조
- 고르지 못한 베이스 지지대
- 부적절한 케이블 캐리어 설치
검사에서는 변속기 문제, 가이드 시스템 문제, 모터 제어 문제, 외부 설치 문제를 구별해야 합니다.
안정적인 작동을 위한 설계 고려 사항
안정적인 작동을 보장하려면 실제 적용 조건에 따라 타이밍 벨트 선형 모듈을 선택하고 구성해야 합니다.
중요한 설계 매개변수는 다음과 같습니다.
- 필요한 유효 스트로크
- 최대 주행 속도
- 필요한 가속
- 페이로드 질량
- 하중 중심 위치
- 반경방향, 축방향 및 모멘트 하중
- 포지셔닝 반복성
- 필수 절대 정확도
- 작동 방향
- 주기 빈도
- 듀티 사이클
- 환경 먼지 및 오염
- 작동 온도
- 모터 전력 및 브레이크 요구 사항
- 센서 구성
- 컨트롤러 통신 방식
페이로드 중량만을 기준으로 한 선택은 충분하지 않습니다. 캐리지 표면에서 멀리 장착된 경량 하중은 큰 전복 모멘트를 생성할 수 있는 반면, 높은 가속도는 저속 정적 계산에서 제안하는 것보다 훨씬 더 큰 벨트 힘을 필요로 할 수 있습니다.
타이밍 벨트 전동 원리의 장점
타이밍 벨트 전동 원리는 몇 가지 실질적인 이점을 제공합니다.
- 높은 선형 이동 속도
- 긴 스트로크 가능
- 높은 가속 성능
- 상대적으로 낮은 이동 질량
- 낮은 전송 소음
- 간단한 기계적 구조
- 긴 회전 나사 없음
- 전송 애플리케이션에 대한 우수한 반복성
- 유연한 모터 장착 구성
- 다축 자동화 시스템에 적합
이러한 특성으로 인해 타이밍 벨트 모듈은 제품, 도구 또는 센서를 중거리 또는 장거리에서 빠르게 이동해야 하는 응용 분야에 특히 효과적입니다.
타이밍 벨트 전달 원리의 한계
동일한 구조에는 고려해야 할 제한 사항도 있습니다.
- 볼스크류에 비해 전달 강성이 낮음
- 하중 변화에 따른 벨트 신율
- 매우 높은 추력에 대한 적합성이 낮음
- 매우 긴 스트로크에 대한 위치 변화
- 올바른 벨트 장력이 필요함
- 장기간 사용 후 치아 마모 가능성
- 공격적인 서보 튜닝에 대한 민감도 향상
- 지지되지 않는 긴 벨트 부분에서 진동이 발생할 수 있음
타이밍 벨트 모듈은 고속을 제공할 수 있다는 이유만으로 자동 선택되어서는 안 됩니다. 필요한 정확도, 추력, 하중 모멘트, 작동 방향 및 서비스 환경도 평가해야 합니다.
자주 묻는 질문
타이밍 벨트 리니어 모듈은 어떻게 작동하나요?
모터는 톱니형 구동 풀리를 회전시킵니다. 풀리는 일치하는 타이밍 벨트를 움직이고, 타이밍 벨트는 연결된 캐리지를 움직입니다. 선형 가이드는 캐리지를 지지하고 하나의 직선 축으로의 움직임을 제한합니다.
타이밍 벨트 선형 모듈은 마찰을 사용하여 동작을 전달합니까?
이 시스템은 벨트 톱니와 풀리 홈 사이의 확실한 맞물림을 사용합니다. 마찰은 전반적인 접촉 동작에 영향을 주지만 주요 전달 메커니즘은 기계적 톱니 맞물림입니다.
타이밍 벨트 모듈이 정확한 위치 지정을 제공할 수 있습니까?
예. 적절하게 선택하고, 장력을 가하고, 설치하고 제어하면 안정적이고 반복 가능한 위치 지정을 제공할 수 있습니다. 그러나 벨트의 탄성으로 인해 일반적으로 매우 높은 절대 정확도와 강성이 요구되는 응용 분야에는 볼 스크류 모듈보다 적합하지 않습니다.
모터 1회전당 이동거리는 어떻게 결정되나요?
이동 거리는 주로 타이밍 풀리 톱니 수와 벨트 피치에 의해 결정됩니다. 직접 구동의 경우 풀리 회전당 이론적인 이동은 풀리 톱니 수에 벨트 피치를 곱한 것과 같습니다.
벨트 장력이 필요한 이유는 무엇입니까?
올바른 벨트 장력은 톱니 맞물림을 유지하고 방향 반응을 개선하며 진동을 제어하고 톱니 건너뛰기 위험을 줄입니다. 장력이 부족하거나 과도할 경우 성능과 부품 수명이 단축될 수 있습니다.
리니어 가이드의 기능은 무엇입니까?
선형 가이드는 페이로드를 지지하고, 이동 방향을 제어하며, 외부 힘과 모멘트에 저항하고 캐리지 안정성을 유지합니다. 벨트는 추진력을 제공하지만 주요 하중 지지 요소 역할을 해서는 안 됩니다.
모듈을 수직으로 사용할 수 있나요?
예, 하지만 수직 작동에는 중력 하중, 모터 토크, 제동, 유지력, 하중 낙하 방지 및 안전 계수를 신중하게 계산해야 합니다. 모터 브레이크 또는 평형 시스템이 필요할 수 있습니다.
타이밍 벨트 모듈이 긴 스트로크에 적합한 이유는 무엇입니까?
벨트는 가볍고 고속 회전을 위해 긴 나사축이 필요하지 않습니다. 이는 긴 볼 나사와 관련된 많은 임계 속도 및 나사 채찍 제한을 방지합니다.
외부 리니어 엔코더가 정확도를 향상시킬 수 있습니까?
예. 외부 선형 엔코더는 실제 캐리지 위치를 측정하고 모터 장착 회전식 엔코더가 직접 감지할 수 없는 일부 오류를 보상할 수 있습니다.
치아 건너 뛰는 원인은 무엇입니까?
일반적인 원인으로는 불충분한 벨트 장력, 과도한 가속, 과부하, 부적절한 톱니 맞물림, 마모된 톱니, 기계적 충돌 또는 풀리 영역에 이물질이 유입되는 등이 있습니다.
결론
그만큼타이밍 벨트 선형 모듈 작동 원리모터 회전을 톱니형 구동 풀리를 통한 선형 벨트 이동으로 변환하는 것을 기반으로 합니다. 움직이는 타이밍 벨트는 캐리지에 힘을 전달하는 반면 선형 가이드는 하중을 지지하고 제어된 직선 경로를 유지합니다.
구동 풀리는 벨트 이동을 결정하고 아이들러 풀리는 전송 루프를 완성하며 장력 메커니즘은 톱니 맞물림을 유지하고 서보 시스템은 속도, 가속, 방향 및 정지 위치를 제어합니다. 인코더와 센서는 안정적인 자동화 작동에 필요한 피드백과 참조 신호를 제공합니다.
이 변속기 구조는 고속, 고가속, 긴 스트로크 및 상대적으로 낮은 이동 질량을 지원하기 때문에 타이밍 벨트 선형 모듈은 포장, 자재 취급, 전자 조립, 육안 검사, 레이저 가공, 물류 자동화, 갠트리 시스템 및 다축 기계에 널리 사용됩니다.
안정적인 성능은 벨트 그 이상에 달려 있습니다. 올바른 풀리 선택, 적절한 벨트 장력, 가이드 레일 용량, 구조적 강성, 모터 크기, 서보 튜닝, 센서 구성, 설치 정렬 및 적용 부하 분석은 모두 전체 선형 모션 시스템의 일부로 고려해야 합니다.
