同步带模组工作原理详解

同步带模组是一种将电机旋转运动转换为可控直线运动的高速自动化执行机构。它通常将同步带、主动同步轮、从动同步轮、直线导轨、工作滑台、张紧机构、电机安装座、传感器和运动控制系统集成在一个完整的直线运动单元中。

同步带模组工作原理可以概括为：电机带动主动同步轮旋转，主动同步轮驱动带齿同步带循环运动，同步带再带动与其连接的工作滑台沿直线导轨移动。通过控制电机的旋转方向、转速、加速度和转动角度，系统可以控制滑台的运动方向、运行速度和停止位置。

与依靠表面摩擦力传递动力的普通平带不同，同步带表面具有等距齿形，并与同步轮上的齿槽相互啮合。这种啮合传动方式可以避免正常工况下同步带与同步轮之间发生连续打滑，从而使电机旋转量与滑台直线位移之间形成相对稳定的对应关系。

本文将详细解析同步带模组如何完成旋转运动转直线运动，并介绍主动轮、从动轮、同步带张力、直线导轨、伺服控制、位置反馈、速度计算以及影响定位性能的主要因素。

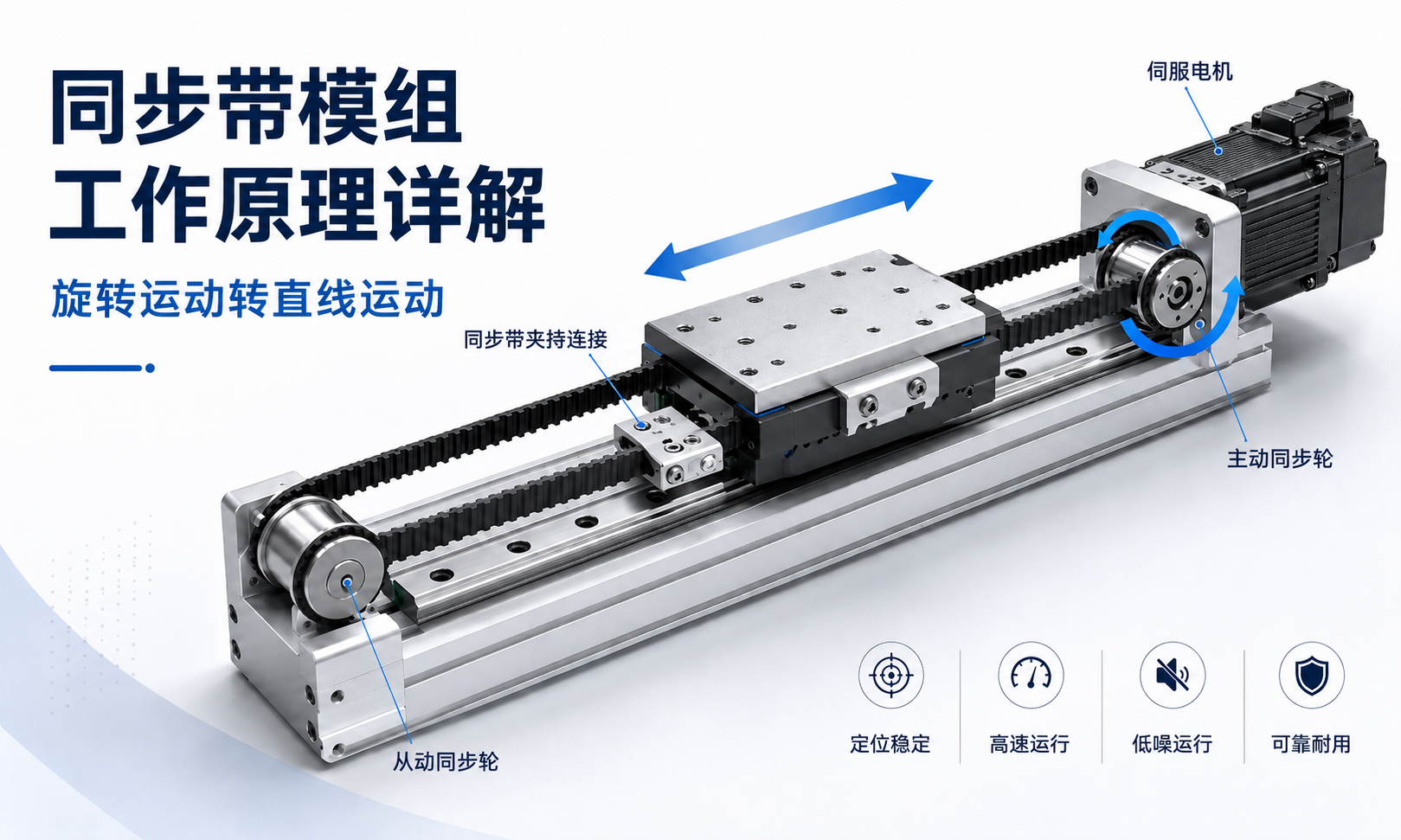

同步带模组工作原理示意图，展示伺服电机、主动同步轮、从动同步轮、同步带、工作滑台和直线导轨 — 同步带模组工作原理示意：伺服电机驱动主动同步轮旋转，通过同步带传动带动工作滑台沿直线导轨往复移动，实现旋转运动向直线运动的转换。

同步带模组的基本工作原理

同步带模组通常采用一条闭环同步带，并将同步带安装在主动同步轮和从动同步轮之间。同步带的运动段通过压带板或同步带夹块与工作滑台连接。

当电机驱动主动同步轮旋转时，主动轮齿与同步带齿相互啮合，使同步带围绕两个同步轮循环运行。由于滑台与同步带固定连接，因此同步带移动时会同时牵引滑台沿模组长度方向运动。

当电机反向旋转时，同步带的运行方向随之改变，滑台便向相反方向移动。直线导轨则对滑台进行机械约束，使滑台只能沿设定轴线运动，避免出现明显的横向偏移、倾斜或旋转。

同步带模组完成一次直线运动的基本过程如下：

运动控制器发出目标位置和运行速度指令。
伺服驱动器或步进驱动器向电机提供驱动电流。
电机轴按照设定方向和速度旋转。
电机通过联轴器、连接轴或减速机构带动主动同步轮。
主动同步轮齿推动同步带齿运动。
同步带在主动轮和从动轮之间循环运行。
同步带通过压带板带动工作滑台移动。
直线导轨支撑滑台并控制其运动方向。
编码器和传感器反馈电机及滑台的运动状态。
控制系统使滑台在设定位置减速并停止。

同步带模组传动系统的主要组成

同步带模组的稳定运行并不是由单一部件实现的，而是依靠机械传动系统、直线导向系统和运动控制系统协同工作。

驱动电机

电机是同步带模组的动力来源。根据速度、精度、负载和控制方式的不同，同步带模组可以配置伺服电机、步进电机或其他旋转驱动装置。

对于高速运行、频繁启停、动态定位、多轴同步和闭环控制等应用，通常选择伺服电机。对于速度要求适中、动作相对简单并且对成本较为敏感的设备，也可以使用步进电机。

主动同步轮

主动同步轮与电机轴连接，负责将电机扭矩传递给同步带。主动轮的齿距和齿形必须与同步带相匹配。

主动同步轮每旋转一圈，同步带都会移动一定距离。该距离主要由同步轮齿数和同步带齿距决定。因此，主动轮的齿数和节圆直径会直接影响模组的运行速度、驱动力、单圈位移和控制分辨率。

从动同步轮

从动同步轮通常安装在模组另一端，用于支撑同步带、改变同步带运行方向并形成完整的闭环传动路径。

部分同步带模组会将从动轮与张紧机构设计在一起。通过调整从动轮的位置，可以改变两个同步轮之间的中心距离，从而调节同步带张力。

同步带

同步带是模组的核心动力传递部件。同步带内部通常包含高强度抗拉层，外部采用耐磨材料，并在内侧形成与同步轮相匹配的齿形。

常见同步带抗拉层材料包括钢丝绳芯、玻璃纤维绳芯和芳纶纤维。抗拉层用于限制同步带在受力时的伸长量，而同步带齿则负责与同步轮进行机械啮合。

与平皮带或三角带相比，同步带不是单纯依靠摩擦力传动，因此能够建立更加稳定的电机转角与滑台位移关系。

同步带压板

同步带压板或夹块用于将同步带的运动段与工作滑台固定连接。同步带运行时，压板将同步带产生的牵引力传递给滑台。

压板必须可靠固定同步带，同时不能损坏同步带齿形和内部抗拉层。固定不牢可能导致同步带局部移动、定位误差、异常噪声，甚至造成同步带损坏。

工作滑台

工作滑台是同步带模组上用于安装负载的移动平台，可以安装机械手夹具、吸盘、相机、传感器、点胶头、激光头、检测装置或待搬运工件。

滑台一方面接受同步带传递的驱动力，另一方面通过导轨滑块将外部负载传递到模组底座。滑台结构需要具备足够的刚性，以承受径向载荷、侧向载荷以及俯仰、偏摆和滚转力矩。

直线导轨

直线导轨负责支撑和引导工作滑台。同步带的主要作用是传递动力，而不是独立承受全部外部载荷或保证滑台的直线运动精度。

导轨和滑块能够承受垂直方向、侧向方向以及不同方向的力矩载荷，并限制滑台只能沿一个确定方向移动。导轨精度和安装质量会直接影响模组的运行平稳性、直线度、刚性、重复定位精度和使用寿命。

同步带张紧机构

张紧机构用于为同步带建立合理的初始张力。适当的张力可以保持同步带齿与同步轮齿槽可靠啮合，同时控制高速运动时的同步带振动。

张力过小可能造成响应延迟、振动、换向误差或跳齿；张力过大则会增加轴承负载、同步带内部应力、电机阻力和零部件磨损。

伺服驱动器和运动控制器

伺服驱动器根据运动控制器、PLC、工业计算机或机器人控制器发出的指令，控制电机的电流、扭矩、速度和位置。

运动控制器负责设定目标位置、最大速度、加速度、减速度、动作顺序以及与其他运动轴之间的同步关系。

编码器和位置传感器

编码器用于检测电机轴的旋转角度和速度，原点传感器、限位开关和外部直线编码器则用于提供滑台参考位置和运行状态信息。

这些反馈元件可以帮助系统完成原点复位、防止超程、检测异常、确认运动结果并提高定位可靠性。

旋转运动如何转换为直线运动

同步带模组的旋转运动转直线运动过程，是通过主动同步轮和同步带之间的啮合完成的。电机输出角位移，主动同步轮将角位移转换为同步带的切向位移。

由于同步带与滑台连接，因此同步带的切向运动最终转化为工作滑台的直线位移。

对于同步带齿距为 p、主动同步轮齿数为 z 的传动系统，主动同步轮每旋转一圈，同步带的理论移动距离为：

每圈直线位移 = 同步轮齿数 × 同步带齿距

例如，主动同步轮有20个齿，同步带齿距为5毫米，那么主动轮旋转一圈时，同步带理论移动距离为：

20 × 5毫米 = 100毫米

当主动同步轮与电机直接连接且没有使用减速机时，电机旋转一圈，工作滑台理论上也会移动约100毫米。

如果电机转速为每分钟1,500转，那么理论直线速度为：

直线速度 = 100毫米 × 1,500 ÷ 60 = 2,500毫米/秒

这也是同步带模组能够实现高速直线运动的重要原因。主动轮每旋转一圈，滑台都可以产生较大的直线位移。

主动同步轮如何传递电机扭矩

主动同步轮负责将电机扭矩转换为同步带上的切向牵引力。电机可以通过联轴器、传动轴、减速机或一体式电机安装结构与主动轮连接。

当电机扭矩作用在主动同步轮上时，同步轮齿会推动同步带齿。同步带驱动侧产生拉力，并通过压带板将该拉力传递给工作滑台。

同步带模组能够输出的直线驱动力受到以下因素影响：

电机输出扭矩
主动同步轮节圆半径
减速机传动比
同步带允许拉力
同步带齿啮合数量
同步带初始张力
滑台加速度要求
滑台与负载总质量
直线导轨摩擦阻力
外部加工或搬运阻力

在电机扭矩相同的情况下，较小的主动轮通常能够产生更大的直线驱动力，但每圈直线位移和最高速度会相应降低。较大的主动轮可以提高每圈位移和理论速度，但输出直线力会减小。

因此，主动轮选型需要在运行速度、驱动力、定位分辨率、同步带寿命和最小弯曲半径之间进行平衡。

从动同步轮的作用

从动同步轮通常不直接接受电机动力，但它是闭环同步带传动系统不可缺少的组成部分。

其主要作用包括：

支撑模组另一端的同步带
形成完整的闭环传动路径
改变同步带的运行方向
维持同步带与同步轮之间的相对位置
作为同步带张力的调节点
减少同步带无支撑运动距离

从动轮需要通过轴承平稳、低阻力地旋转。如果轴承损坏、同步轮安装偏斜或内部进入异物，可能导致运行阻力增加、噪声增大和同步带异常磨损。

如果主动轮与从动轮不平行，同步带可能逐渐向一侧偏移，与同步轮挡边摩擦，造成单侧磨损、粉尘或运动不稳定。

同步带张力为什么重要

同步带张力是决定同步带传动机构原理能否稳定实现的重要因素。同步带需要具备足够张力，才能在加速、减速和运动方向切换时保持齿形可靠啮合。

同步带张力过小的影响

当同步带张力不足时，模组可能出现以下问题：

电机换向后滑台响应延迟
重复定位精度下降
高速运行时同步带明显振动
高加速度情况下发生跳齿
运动方向切换时产生撞击声
低速运行不均匀
负载变化时位置偏差增大

同步带正常运行时不会像普通摩擦皮带一样持续打滑，但当张力不足且动态负载过大时，同步带齿可能短暂脱离同步轮齿槽，从而发生跳齿。

同步带张力过大的影响

同步带张力并不是越大越好。张力过大可能造成：

电机运行负载增加
同步轮轴承受力增大
同步带疲劳速度加快
摩擦和温升增加
运行噪声增大
轴承使用寿命缩短
传动轴或端座发生变形

同步带张力应按照模组制造商提供的标准进行调节。对于高速和高精度应用，不应只依靠手感判断同步带松紧程度。

直线导轨如何控制运动方向

同步带负责产生直线驱动力，直线导轨负责控制运动轨迹，这两个功能需要明确区分。

如果没有直线导轨，同步带虽然能够拉动滑台，但无法可靠限制滑台的上下位移、左右偏移以及俯仰、偏摆和滚转运动。

直线导向系统通常由导轨和循环滚珠滑块组成。滑块安装在工作滑台底部，并以较低摩擦沿导轨运动。

直线导轨的主要作用包括：

支撑工作滑台和外部负载
保持滑台直线运动轨迹
承受垂直方向和侧向载荷
承受俯仰、偏摆和滚转力矩
降低运动摩擦阻力
避免同步带直接承担结构载荷
保证滑台在加减速过程中的稳定性

当滑台较长、负载重心较高或力矩载荷较大时，可以采用双导轨、多滑块、加宽导轨间距或加强型铝合金底座。

伺服同步带模组的控制原理

伺服同步带模组将机械传动系统与电子闭环控制系统结合。伺服电机内部安装编码器，可以持续检测电机轴的旋转位置和速度。

运动控制器向伺服驱动器发送目标位置或速度指令，伺服驱动器将指令值与编码器反馈值进行比较，并根据两者之间的偏差调节电机电流。

该比较和修正过程会以较高频率持续进行，使系统能够快速响应负载、速度和位置变化。

一次典型的伺服定位动作包括：

控制器接收或生成目标位置。
控制器计算加速、匀速和减速曲线。
伺服电机驱动滑台开始加速。
滑台达到设定速度后保持运行。
接近目标位置时提前减速。
滑台停止在设定坐标。
伺服系统保持当前位置。
驱动器向控制器反馈完成信号或报警状态。

根据设备需求，伺服系统可以采用位置控制、速度控制或转矩控制模式。

位置控制模式

位置控制模式用于控制滑台移动到指定坐标，是同步带模组最常见的控制方式，广泛应用于搬运上下料、包装机械、电子装配、视觉检测和多工位输送系统。

速度控制模式

速度控制模式重点控制滑台运行速度，而不是频繁停止在多个位置。它可以用于连续扫描、涂布、在线检测以及与输送线同步运行的设备。

转矩控制模式

转矩控制模式用于控制电机输出扭矩，适用于部分需要限制推力或控制张力的特殊场景。不过，同步带模组的主要优势仍然集中在高速定位和快速搬运。

位置反馈如何实现

位置反馈用于判断同步带模组是否按照指令完成运动。

大多数伺服同步带模组采用安装在电机上的旋转编码器。控制器根据电机旋转角度、主动轮齿数、同步带齿距和传动比计算滑台理论位置。

这种控制方式通常属于半闭环控制，因为编码器直接检测的是电机轴位置，而不是工作滑台的实际位置。

对于绝对定位精度要求较高的设备，可以在模组上安装外部直线编码器。直线编码器直接测量工作滑台的实际位置，可以检测同步带弹性变形、结构变形、温度变化或传动误差造成的位置偏差。

同步带模组常用的位置反馈和检测元件包括：

电机旋转编码器
直线编码器
磁栅尺
光栅尺
原点传感器
正向限位开关
负向限位开关
机器视觉位置反馈系统

开环控制与闭环控制

同步带模组可以采用开环控制，也可以采用闭环控制。

开环控制

开环系统通常向步进电机发送脉冲指令，但不会持续检测滑台是否实际到达目标位置。控制器默认电机已经完整执行所有脉冲。

这种控制方式结构简单、成本较低，但当负载过大、加速度过高、滑台受到阻挡或电机发生堵转时，可能出现丢步和位置误差。

闭环控制

闭环伺服系统会持续比较指令位置和编码器反馈位置。当实际运动与控制指令存在偏差时，伺服驱动器会自动增加或减少电机输出，对运动误差进行修正。

闭环控制通常具有更好的动态响应、更高的运行速度、更强的加速能力，并且能够提供跟随误差检测和电机报警功能。

同步带模组的加速、匀速和减速过程

同步带模组通常不会从静止状态瞬间达到最高速度。运动控制器需要生成合理的运动曲线，控制滑台的加速、匀速和停止过程。

加速阶段

电机从零转速逐渐提高到设定运行速度。在这一阶段，同步带不仅需要克服摩擦力，还需要提供足够的驱动力，使工作滑台、负载和其他随动部件产生加速度。

提高加速度可以缩短设备节拍，但同时会增加同步带拉力变化、结构振动、电机扭矩需求和导轨负载。

匀速阶段

滑台按照设定最高速度运行。对于长行程同步带模组，匀速阶段可能占据整个动作周期的大部分时间。

在高速运行状态下，同步带跑偏、同步轮平衡、模组底座刚性和导轨安装精度会对运动稳定性产生明显影响。

减速阶段

滑台接近目标位置后，电机开始降低转速。同步带需要向相反方向传递作用力，使运动部件逐渐减速。

减速参数设置不合理可能造成滑台振动、位置过冲、目标位置附近往复摆动或稳定时间过长。

伺服系统通常可以采用梯形速度曲线或S形加减速曲线。S形曲线能够减少加速度突变，更适合搬运易碎工件、液体容器或重型负载。

同步带模组如何完成运动换向

当滑台需要改变运动方向时，控制器会使电机反向旋转。主动同步轮随之反向转动，同步带也改变运行方向。

在换向瞬间，同步带两侧的受力状态会快速变化。原来的驱动侧可能变为回程侧，原来的回程侧则成为新的驱动侧。

因此，频繁往复运行时，同步带张力、滑台刚性、伺服参数和机械连接间隙都会直接影响换向响应。张力不足或结构刚性不够，可能导致电机已经换向，而滑台出现短暂延迟。

对于高频往复应用，模组选型不能只考虑静态负载，还需要根据加速度、换向频率和动态惯量进行计算。

影响同步带模组定位精度的因素

同步带模组可以实现稳定的重复定位，但其绝对定位精度会受到机械结构和控制系统的共同影响。

主要影响因素包括：

同步带抗拉刚性
同步带总长度和有效行程
同步带初始张力
滑台和负载质量
加速度和减速度
同步轮加工精度
同步轮偏心量
同步带齿距误差
直线导轨精度
铝合金底座直线度
电机编码器分辨率
伺服参数整定质量
工作温度变化
外部加工力
模组安装精度

同步带弹性变形

与滚珠丝杆相比，同步带具有更明显的弹性。在负载作用下，同步带会产生一定伸长。伸长量与同步带结构、抗拉层材料、带宽、同步带长度和传递拉力有关。

因此，长行程同步带模组通常能够获得很高的速度和良好的重复定位性能，但其绝对定位精度一般低于短行程滚珠丝杆模组。

同步轮精度

同步轮的齿形精度、节圆直径、同轴度和安装偏心会影响电机转角与同步带位移之间的关系。

同步轮偏心可能导致滑台在同步轮每旋转一圈时出现周期性速度波动、位置偏差或振动。

直线导轨精度

直线导轨决定滑台的运动直线度和机械稳定性。如果导轨安装不平行或底座发生变形，会增加运动阻力，并造成滑台运行不均匀。

伺服系统分辨率

编码器和运动控制器决定电机旋转角度能够被控制和检测到的最小单位。但是，编码器分辨率高并不代表滑台绝对定位精度一定高，还需要考虑同步带伸长和机械结构误差。

重复定位精度与绝对定位精度

重复定位精度和绝对定位精度是两个不同的性能指标。

重复定位精度表示滑台多次执行相同运动后，返回同一位置时的离散程度。

绝对定位精度表示滑台实际位置与程序设定坐标之间的接近程度。

同步带模组即使存在一定的系统性位置误差，也可能具有良好的重复定位精度。通过控制器补偿或行程标定，可以降低部分重复出现的系统误差，但无法完全消除负载变化造成的同步带弹性变形。

原点传感器和限位开关的工作原理

原点传感器和限位开关是同步带模组控制系统中的重要安全与定位元件。

原点传感器

设备刚启动时，控制器通常无法直接确定滑台的绝对位置。系统会控制滑台以较低速度向原点传感器移动。

当原点传感器被触发后，控制器建立机械参考坐标。部分系统还会将原点传感器信号与编码器Z相信号结合，以提高回原点重复精度。

正负限位开关

正限位和负限位开关通常安装在有效行程两端，用于防止工作滑台超出允许运动范围。

当限位开关被异常触发时，控制系统通常会立即停止该方向的运动，并输出报警信号。

机械限位块

机械限位块是在电气限位失效时提供的最后一道保护。机械限位块不应被作为正常停止位置反复撞击，否则可能损坏滑台、同步带、导轨滑块或模组端座。

同步带模组速度计算

同步带模组的理论直线速度可以根据主动轮齿数、同步带齿距和电机转速计算：

直线速度 = 主动轮齿数 × 同步带齿距 × 电机转速 ÷ 60

其中：

直线速度通常使用毫米/秒
主动轮齿数为主动同步轮的齿数
同步带齿距使用毫米
电机转速使用转/分钟

如果系统使用了减速机，还需要将减速比加入计算。

实际允许速度通常低于理论计算值，因为还需要考虑电机高速扭矩、同步带振动、导轨承载能力、行程长度、负载质量、加速距离和模组底座刚性。

同步带模组的驱动力传递

同步带模组能够产生的理论直线力与电机扭矩和主动轮节圆半径有关：

理论直线力约等于电机扭矩除以主动轮节圆半径

该关系是简化计算，没有包含传动效率、加速力、导轨摩擦、同步带预紧力和安全系数，但可以说明一个基本规律。

主动轮半径越小，在电机扭矩相同的情况下，理论直线驱动力越大；主动轮半径越大，每圈能够获得的直线位移越大。

计算模组实际所需驱动力时，应包括：

加速滑台和负载所需的力
导轨滑块摩擦阻力
外部加工或搬运阻力
拖链产生的附加阻力
倾斜或垂直安装时的重力分量
必要的安全系数

同步带模组更常用于水平方向运动。垂直安装时，需要额外考虑重力负载、电机抱闸、配重机构、防坠落措施和电机保持转矩。

伺服整定对动态性能的影响

伺服参数整定决定电机对运动指令的响应速度和稳定性。

伺服增益过低时，系统可能出现响应迟缓、跟随误差较大和停止稳定时间过长。伺服增益过高时，则可能出现滑台振动、异常噪声、目标位置振荡或驱动器报警。

同步带模组伺服整定需要考虑：

负载质量
滑台运动惯量
主动同步轮转动惯量
同步带弹性
模组有效行程
底座和安装框架刚性
设定加速度
外部加工力

由于同步带具有一定弹性，过于激进的伺服参数可能激发同步带振动。通过限制加速度、增加滤波、设置速度前馈以及采用S形运动曲线，可以改善运行稳定性。

同步带齿啮合与防止跳齿

同步带依靠带齿与同步轮齿槽之间的机械啮合传递运动，而不是完全依靠接触面的摩擦力。

在以下情况下，同步带可能出现跳齿：

同步带张力不足
设定加速度过高
负载超过模组允许范围
同步轮有效啮合齿数不足
同步带齿或同步轮齿磨损
异物进入同步轮区域
工作滑台与外部结构碰撞
滑台撞击机械限位

发生跳齿后，电机位置与滑台位置之间的对应关系会发生变化。由于电机可能仍然按照指令正常转动，因此只安装在电机上的旋转编码器不一定能够直接发现实际滑台已经偏离位置。

合理选择同步带规格、保证足够啮合齿数、正确调节张力以及限制加速度，是防止跳齿的重要措施。

同步带模组为什么适合长行程运动

同步带模组特别适合长行程运动，因为同步带质量较轻，并且系统中不存在需要高速旋转的长丝杆。

长滚珠丝杆可能受到临界转速、丝杆甩动、转动惯量和支撑方式的限制，而同步带可以在较长距离内循环运行，不会产生相同形式的长轴高速旋转问题。

因此，同步带直线运动系统经常应用于：

长距离物料输送轴
包装机械
仓储物流自动化
龙门运动系统
搬运上下料设备
电子装配生产线
视觉检测系统
激光加工设备
多工位自动化生产线

对于超长行程应用，仍然需要考虑同步带振动、模组底座直线度、安装支撑间距、温度变化和拖链布置。

同步带模组与滚珠丝杆模组工作原理对比

同步带模组和滚珠丝杆模组都可以将电机旋转运动转换为直线运动，但两者采用的传动方式不同。

对比项目	同步带模组	滚珠丝杆模组
传动部件	同步带和同步轮	滚珠丝杆和循环螺母
运动转换方式	同步轮旋转带动同步带移动	丝杆旋转推动螺母直线移动
典型优势	高速和长行程	高刚性和高定位精度
传动弹性	相对较大	相对较小
高速行程限制	不存在长丝杆高速旋转问题	长丝杆受临界转速限制
维护重点	同步带张力和齿形状态	润滑状态和丝杆磨损
