Объяснение принципа работы линейного модуля зубчатой рейки

Алинейный модуль зубчатой ​​рейкипредставляет собой механическую систему движения, которая преобразует вращение двигателя в контролируемое линейное движение посредством зацепления круглой ведущей шестерни и прямой зубчатой ​​рейки. Когда двигатель вращает шестерню, зубья шестерни входят в зацепление с зубьями рейки и создают линейное движение вдоль оси рейки.

В отличие от системы с шариковым винтом, в которой используется вращающийся винт и ходовая гайка, или системы с зубчатым ремнем, в которой движение передается через зубчатый ремень и шкивы, привод зубчатой ​​рейки передает усилие непосредственно через металлические зубья шестерни. Этот принцип работы делает зубчатую рейкулинейные модулиособенно подходит для применения в промышленной автоматизации с длинным ходом, высокой скоростью и большими нагрузками.

В этой статье объясняетсяПринцип работы линейного модуля зубчатой ​​рейки, включая преобразование вращательного движения в линейное, вращение шестерни, движение рейки, зацепление зубчатых колес, шаг модуля и зубьев, люфт, сервопривод, обратную связь с энкодером и управление движением.

Что такое линейный модуль зубчатой ​​рейки?

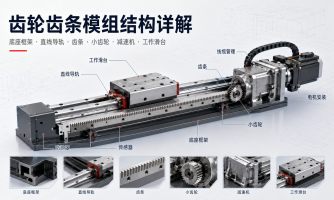

Линейный модуль зубчатой ​​рейки представляет собой комплексную ось линейного движения, которая включает в себя передачу зубчатой ​​рейки, ведущую шестерню, направляющую, каретку, структурную основу, двигатель, коробку передач, подшипники, систему смазки, датчики иконтроллер движения.

Зубчатая рейка представляет собой прямой стержень с равномерно расположенными зубьями, обработанными по длине. Шестерня представляет собой круглую шестерню, профиль зубьев которой соответствует рейке. Когда шестерня вращается, ее зубья постоянно входят в зацепление с зубцами рейки и выходят из него, создавая линейное смещение.

В зависимости от механической конструкции либо узел шестерни перемещается по неподвижной рейке, либо рейка перемещается, а шестерня остается неподвижной. В большинстве промышленных линейных осей и портальных систем стойка прикреплена к раме машины, а двигатель, коробка передач, шестерня и каретка движутся вместе.

Как работает линейный модуль Gear Rack?

Рабочий процесс можно разделить на несколько этапов:

1. Контроллер движения отправляет команду положения, скорости или крутящего момента на сервопривод.
2. Сервопривод подает управляемый электрический ток на серводвигатель.
3. Серводвигатель генерирует вращательное движение и крутящий момент.
4. Редуктор может снизить скорость двигателя и увеличить выходной крутящий момент.
5. Выходной вал двигателя или коробки передач вращает ведущую шестерню.
6. Зубья шестерни входят в зацепление с зубьями рейки.
7. Вращательная сила шестерни создает тангенциальную силу вдоль рейки.
8. Каретка движется линейно по направляющей.
9. Энкодер измеряет фактическое положение и скорость двигателя.
10. Система управления постоянно корректирует любую разницу между заданным и фактическим движением.

Такое сочетание механической трансмиссии и сервоуправления с обратной связью позволяет линейному модулю зубчатой ​​рейки выполнять быстрое, точное и повторяемое линейное движение.

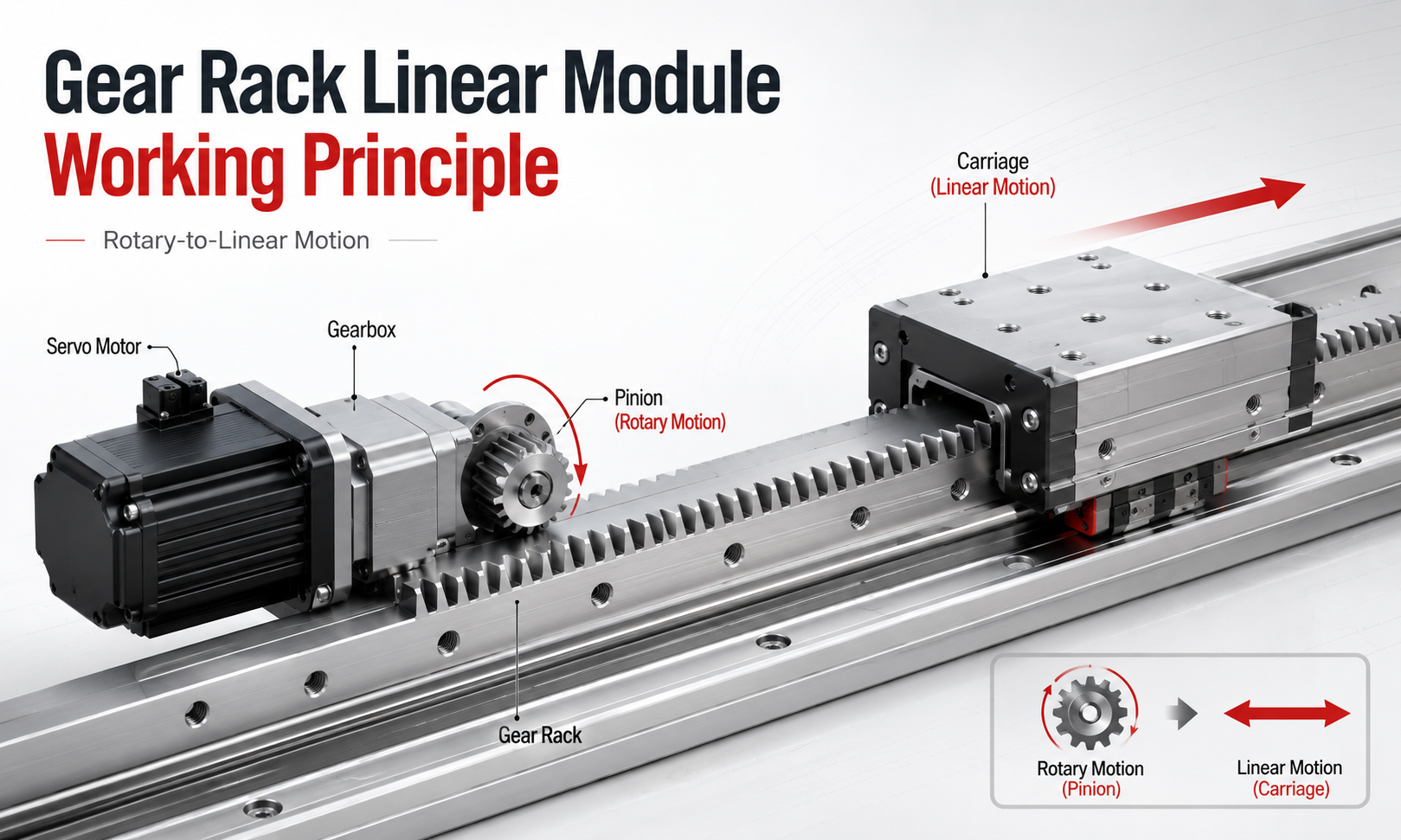

Преобразование вращательного движения в линейное

Фундаментальным принципом работы реечной системы является преобразование кругового движения в прямолинейное.

Серводвигатель вращает шестерню вокруг ее центра. В точке контакта шестерни с рейкой вращающаяся шестерня создает тангенциальную силу. Поскольку рейка не может вращаться, эта касательная сила вызывает относительное линейное перемещение между шестерней и рейкой.

Если рейка зафиксирована, шестерня и каретка перемещаются по рейке. Если шестерня зафиксирована, рейка движется линейно. Направление движения зависит от направления вращения шестерни.

• Вращение шестерни по часовой стрелке перемещает каретку в одном направлении.
• Вращение шестерни против часовой стрелки перемещает каретку в противоположном направлении.
• Увеличение скорости шестерни увеличивает скорость линейного перемещения.
• Увеличение доступного крутящего момента шестерни увеличивает линейную движущую силу.

Преобразование является положительным и механически прямым, поскольку зубья шестерни остаются в зацеплении с зубьями рейки.

Вращение шестерни и движение рейки

В процессе работы каждый зуб шестерни входит в контакт с зубом рейки, передает усилие и затем выходит из зоны зацепления. Следующие зубья повторяют этот процесс непрерывно по мере вращения шестерни.

Один полный оборот шестерни вызывает линейное смещение, равное шагу окружности шестерни. Теоретическое расстояние перемещения за оборот можно рассчитать как:

Линейное перемещение за оборот = π × делительный диаметр

Поскольку делительный диаметр определяется модулем шестерни и количеством зубьев шестерни:

Делительный диаметр = модуль × количество зубьев

Расстояние перемещения также можно выразить как:

Линейное перемещение за оборот = π × модуль × количество зубьев.

Например, шестерня с модулем 2 мм и 20 зубьями имеет делительный диаметр 40 мм. Его теоретический линейный ход за оборот составляет примерно:

3,1416 × 40 мм = 125,66 мм

Это соотношение позволяет инженерам рассчитать необходимую скорость двигателя, передаточное число коробки передач и размер шестерни для заданной линейной скорости.

Принцип зубчатого зацепления

Надежное движение зависит от правильного зацепления шестерни и рейки. Профили зубьев должны быть геометрически совместимыми, чтобы крутящий момент мог передаваться плавно, без помех, расслоения зубьев или чрезмерного трения.

В большинстве промышленных зубчатых реек используются эвольвентные профили зубьев. Эвольвентный профиль сохраняет стабильное передаточное число даже при небольших изменениях межосевого расстояния между шестерней и рейкой.

Во время правильного построения сетки:

• Шестерня и рейка имеют один и тот же модуль.
• Углы давления идентичны.
• Шаг зубьев соответствует.
• Ось шестерни правильно выровнена относительно рейки.
• Монтажное расстояние обеспечивает необходимый контакт зубьев.
• Рисунок контакта распределен по соответствующей части ширины зуба.

Неправильное зацепление может вызвать ненормальный шум, вибрацию, неравномерное движение, преждевременный износ, нагрузку на кромку зуба, чрезмерный люфт или даже повреждение зуба.

Модуль и шаг зубьев

Модуль является одним из наиболее важных параметров в приводе с метрической зубчатой ​​рейкой. Он описывает размер зубьев шестерни и напрямую влияет на грузоподъемность, диаметр шестерни, передающее усилие и доступное разрешение позиционирования.

Модуль редуктора рассчитывается как:

Модуль = средний диаметр ÷ количество зубьев.

Круговой шаг связан с модулем следующим образом:

Шаг зубьев = π × модуль

Модуль большего размера производит более крупные и прочные зубы. Обычно он подходит для более высоких нагрузок, больших движущих сил и более сложных условий эксплуатации. Однако более крупный модуль может также увеличить диаметр шестерни, размер модуля, движущуюся массу и минимально достижимое механическое разрешение.

Модуль меньшего размера обеспечивает более мелкие зубья и может обеспечивать более плавное и точное движение при низкой нагрузке. Однако зубы меньшего размера имеют меньшую прочность отдельных зубов и требуют более тщательного выравнивания и смазки.

Параметр	Влияние на ось зубчатой ​​рейки
Больший модуль	Более высокая прочность зубьев и большая грузоподъемность
Меньший модуль	Более точное разрешение движения и более компактный размер шестерни
Больше зубьев шестерни	Больший диаметр шага и больший ход на оборот.
Меньше зубьев шестерни	Меньший диаметр шага и более высокая теоретическая линейная сила
Больший угол давления	Более высокая прочность зубьев, но большая радиальная сила

Как определяется линейная скорость

Линейная скорость модуля зубчатой ​​рейки зависит от диаметра шага шестерни и скорости вращения.

Теоретическая линейная скорость может быть рассчитана как:

Линейная скорость = π × делительный диаметр × скорость вращения.

Когда скорость вращения измеряется в оборотах в минуту, результат необходимо преобразовать в требуемую единицу измерения линейной скорости.

Шестерня большего размера перемещает каретку дальше с каждым оборотом и, следовательно, обеспечивает более высокую линейную скорость при той же скорости двигателя. Однако более крупная шестерня также требует большего крутящего момента для создания той же линейной силы.

Редуктор часто устанавливается между серводвигателем и шестерней, чтобы сбалансировать скорость, крутящий момент, инерцию двигателя и разрешение позиционирования. Более высокое передаточное число увеличивает доступный выходной крутящий момент и улучшает согласование инерции двигателя и нагрузки, но снижает максимальную скорость шестерни.

Как создается линейная движущая сила

Шестерня прикладывает тангенциальную силу к рейке. Теоретическая линейная сила связана с выходным крутящим моментом и радиусом шага шестерни:

Линейная сила = выходной крутящий момент ÷ радиус шага шестерни.

Это также может быть выражено как:

Линейная сила = 2 × выходной крутящий момент ÷ диаметр шага шестерни.

В практических расчетах также необходимо учитывать эффективность передачи, трение, ускорение, внешнее сопротивление и факторы безопасности.

Меньший радиус шестерни создает большую линейную силу при том же крутящем моменте, а больший радиус шестерни обеспечивает более высокую линейную скорость. Это создает важный инженерный компромисс между скоростью и тягой.

Что такое люфт в приводе зубчатой ​​рейки?

Люфт – это механический зазор между контактирующими сторонами зубьев шестерни и зубьев рейки. Обычно требуется небольшой зазор, чтобы предотвратить столкновение зубьев, компенсировать производственные допуски и оставить место для смазки.

Однако чрезмерный люфт может снизить точность позиционирования и вызвать задержку при изменении направления движения. Когда шестерня меняет направление вращения, она должна сначала переместиться через зазор зуба, прежде чем приводить в движение противоположную поверхность зуба.

Люфт может вызвать:

• Ошибка позиционирования при изменении направления
• Сниженная двунаправленная повторяемость
• Удар и вибрация при изменении ускорения
• Механический шум
• Неравномерное движение на низкой скорости
• Более низкая точность контурной обработки в многоосных системах

Общий люфт линейной оси может возникать из-за зацепления реечной передачи, коробки передач, муфт, подшипников, монтажной конструкции и системы направляющих.

Методы уменьшения люфта

В линейных модулях промышленных зубчатых реек используется несколько методов уменьшения или устранения зазора трансмиссии.

Прецизионная рейка и шестерня

Шлифованные шестерни имеют более точную геометрию зубьев, меньшие погрешности шага и лучшее качество поверхности, чем стандартные фрезерованные шестерни. Они обычно используются в прецизионных станках, системах лазерной обработки и высокоточных портальных осях.

Регулируемое зацепление шестерни

Монтажное положение шестерни можно отрегулировать по направлению к рейке, чтобы контролировать зазор между зубьями. Регулировку следует выполнять осторожно, поскольку чрезмерное зацепление может увеличить трение, шум, нагрев и износ зубьев.

Подпружиненная предварительная нагрузка

Пружинный или эластичный механизм обеспечивает постоянное усилие между шестерней и рейкой. Это помогает поддерживать стабильный контакт зубьев, несмотря на небольшие отклонения при установке.

Предварительная нагрузка двойной шестерни

Две шестерни входят в зацепление с одной и той же рейкой и прикладывают противоположный крутящий момент. Одна шестерня контактирует с одной стороной зуба рейки, а вторая - с противоположной стороной. Такое расположение позволяет значительно уменьшить люфт и повысить точность реверса.

Электронная предварительная загрузка

В системах с двумя двигателями контроллер движения применяет контролируемую разницу крутящего момента между двумя шестернями с сервоприводом. Противодействующий крутящий момент поддерживает контакт зубьев рейки с обеих сторон, не полагаясь только на механические пружины.

Принцип привода серводвигателя

Большинство высокопроизводительных линейных модулей зубчатых реек приводятся в движение серводвигателями переменного тока. Серводвигатель обеспечивает контролируемый крутящий момент, скорость и угловое положение в соответствии с командами сервопривода.

Привод получает команды движения от программируемого логического контроллера, контроллера ЧПУ, промышленного компьютера или специального контроллера движения. Затем он регулирует ток и напряжение двигателя для создания необходимого движения.

Типичная ось зубчатой ​​рейки с сервоуправлением включает в себя:

• Контроллер движения
• Сервопривод
• Серводвигатель
• Планетарный редуктор
• Муфта или прямое подключение двигателя
• Шестерня
• Зубчатая рейка
• Линейная направляющая система
• Энкодер двигателя
• Датчики исходного положения и предела

Сервосистема может выполнять ускорение, перемещение с постоянной скоростью, замедление, позиционирование, синхронизированное движение и аварийную остановку в соответствии с запрограммированным профилем движения.

Обратная связь с энкодером и управление с обратной связью

Энкодер установлен на серводвигателе или внутри него для измерения углового положения и скорости вращения вала двигателя. Сервопривод сравнивает обратную связь энкодера с заданным положением.

Если обнаруживается разница, контроллер изменяет ток двигателя, чтобы уменьшить ошибку. Этот процесс происходит непрерывно с высокой скоростью и образует замкнутую систему управления.

Основной процесс контроля:

1. Контроллер вычисляет целевое положение.
2. Сервопривод дает команду двигателю вращаться.
3. Энкодер измеряет фактическое положение двигателя.
4. Привод вычисляет ошибку положения.
5. Крутящий момент двигателя регулируется для уменьшения ошибки.
6. Цикл продолжается до тех пор, пока не будет достигнута целевая позиция.

Энкодер, установленный на двигателе, измеряет вращение вала двигателя, а не фактическое положение каретки. Поэтому механические ошибки, связанные с люфтом редуктора, отклонением шага рейки, зазором зубьев и структурной деформацией, могут оставаться за пределами контура обратной связи двигателя.

Для более высокой точности позиционирования вдоль оси станка можно установить линейный энкодер. Линейный энкодер напрямую измеряет фактическое положение каретки и позволяет контроллеру компенсировать ошибки механической передачи.

Процесс управления движением

Контроллер движения координирует полный рабочий цикл линейного модуля зубчатой ​​рейки. Прежде чем начать движение, он определяет целевое положение, максимальную скорость, ускорение, замедление и пределы рывков.

Типичный цикл двухточечного позиционирования включает в себя:

1. Инициализация системы и проверка безопасности
2. Возврат в исходное положение для установления механического исходного положения
3. Расчет траектории движения
4. Разгон с нулевой скорости
5. Движение с постоянной скоростью
6. Контролируемое замедление
7. Окончательная коррекция положения
8. Удержание позиции

Профили ускорения S-образной формы часто используются для уменьшения резких изменений ускорения. Это помогает ограничить вибрацию, механическое воздействие, нагрузку на зубья шестерни и деформацию конструкции, особенно в тяжелых портальных системах.

Возврат в исходное положение и контроль пределов

Ось зубчатой ​​рейки обычно использует датчики для определения контрольной точки станка и предотвращения перебега.

• Датчик дома:Устанавливает исходное положение после запуска.
• Датчик положительного предела:Предотвращает перемещение за пределы положительной границы перемещения.
• Датчик отрицательного предела:Предотвращает перемещение за пределы отрицательной границы перемещения.
• Механический стопор:Обеспечивает окончательную физическую защиту в случае сбоя электрического контроля пределов.

Во время возврата в исходное положение каретка движется к датчику исходного положения с контролируемой скоростью. После обнаружения датчика ось может медленно реверсироваться для более точного определения опорного фронта или индексного импульса энкодера.

Почему приводы с зубчатой ​​рейкой подходят для движения с длинным ходом

Одним из основных преимуществ принципа работы зубчатой ​​рейки является то, что рейку можно изготовить и установить в виде нескольких соединенных секций. Это позволяет оси движения достигать нескольких метров и даже десятков метров в длину.

ШВП становится все труднее работать на высокой скорости, поскольку ее длина увеличивается из-за биения винта, критических ограничений скорости, инерции вращения и требований к опоре. Рейка остается неподвижной, а вдоль оси движутся только шестерня и каретка.

Поскольку стойку не нужно вращать, производительность по длинной оси не ограничивается критической скоростью вращения длинного винта. Это делаетреечные модулиподходит для:

• Большойпортальные роботы
• Станки с ЧПУ
• Оборудование для лазерной резки
• Автоматизация сварки
• Перегрузка тяжелых материалов
• Автоматизированные системы хранения
• Длинные производственные линии

Принцип соединения секций стойки

При длительных перемещениях несколько секций стойки устанавливаются встык. Правильное выравнивание в точках соединения имеет важное значение, поскольку ошибки шага или перепады высот могут вызвать удар при прохождении шестерни между секциями.

Установка обычно включает в себя:

• Использование опорной поверхности для выравнивания секций стойки
• Использование подходящей стойки или инструмента для выравнивания стыка.
• Контроль зазора между соседними секциями
• Проверка непрерывности шага зубьев
• Проверка рисунка контакта на всем протяжении хода
• Измерение ошибки позиционирования после сборки

Правильно установленный реечный шарнир позволяет шестерне плавно перемещаться из одной секции в другую без заметной вибрации или шума.

Функции направляющей и зубчатой ​​рейки

Зубчатая рейка передает движущую силу, но обычно она не должна нести всю внешнюю нагрузку каретки. Линейные направляющие поддерживают движущийся узел и контролируют направление его движения.

Система направляющих несет в себе:

• Вертикальная нагрузка
• Горизонтальная нагрузка
• Момент качки
• момент рыскания
• Качающийся момент

Правильное выравнивание между направляющей и стойкой имеет решающее значение. Если они не параллельны, глубина зацепления шестерни изменяется по ходу, что приводит к неравномерному сопротивлению, вибрации, шуму и износу зубьев.

Факторы, влияющие на точность позиционирования

Теоретическое положение оси зубчатой ​​рейки рассчитывается на основе вращения двигателя, передаточного числа редуктора, размеров шестерни и шага рейки. Фактическая точность позиционирования зависит от множества механических факторов и факторов управления.

• Точность шага стойки
• Точность профиля зуба шестерни
• Люфт коробки передач
• Люфт рейки и шестерни
• Монтаж прямолинейности и параллельности
• Точность направляющей
• Структурная жесткость
• Деформация под нагрузкой
• Тепловое расширение
• Качество настройки сервоприводов
• Разрешение кодировщика
• Настройки ускорения и скорости

В прецизионных приложениях могут использоваться наземные стойки, планетарные редукторы с малым люфтом, системы предварительной нагрузки, линейные энкодеры и таблицы программной компенсации для улучшения характеристик позиционирования.

Портальное управление с одним и двумя приводами

В широких портальных системах часто используется по одному линейному приводу с зубчатой ​​рейкой на каждой стороне перекладины. Два серводвигателя одновременно приводят в движение левую и правую оси.

Контроллер движения электронно синхронизирует обе стороны, чтобы предотвратить перекручивание или смещение портальной балки. Этот метод управления обычно называют портальной синхронизацией или электронной передачей.

Контроллер сравнивает обратную связь по положению от обоих двигателей и постоянно корректирует разницу. В более продвинутых системах с обеих сторон устанавливаются линейные энкодеры для непосредственного измерения фактического положения луча.

Управление порталом с двойным приводом особенно важно, когда траверса широкая, нагрузка большая или требуется высокое ускорение.

Смазка и контакт с зубами

Смазка уменьшает трение и износ между зубьями рейки и шестерни. Это также помогает предотвратить коррозию, снизить шум и отвести тепло из зоны контакта.

Общие методы смазки включают в себя:

• Ручное нанесение смазки
• Шестерни с автоматической смазкой
• Системы смазки маслом
• Централизованные системы смазки

Недостаточная смазка может вызвать поверхностный износ, точечную коррозию, повышенный шум и сокращение срока службы. Избыток смазки может притягивать пыль, стружку и абразивные частицы, особенно в условиях открытой обработки.

Тип смазочного материала и интервал технического обслуживания следует выбирать в соответствии с рабочей скоростью, нагрузкой, условиями окружающей среды, материалом стойки и рекомендациями производителя.

Преимущества принципа работы зубчатой ​​рейки

• Подходит для путешествий на очень большие расстояния
• Высокая линейная скорость
• Сильная движущая сила и способность выдерживать большие нагрузки
• Нет длинного вращающегося винта и нет ограничения критической скорости винта.
• Секции стойки можно соединить, чтобы увеличить ход
• Подходит для горизонтальных, вертикальных и портальных конфигураций.
• Поддерживает одноосные и многоосные системы автоматизации.
• Совместимость с серводвигателями и управлением с обратной связью.
• Можно добиться высокой точности с помощью прецизионных стоек и систем обратной связи.

Ограничения принципа работы зубчатой ​​рейки

• Люфт необходимо контролировать в прецизионных приложениях.
• Зубчатое зацепление производит больше шума, чем некоторые ременные или винтовые системы.
• Правильное выравнивание имеет важное значение при установке.
• Открытые зубы требуют регулярной смазки и защиты.
• Загрязнение может ускорить износ зубов
• Прецизионные наземные стойки и системы предварительной нагрузки увеличивают стоимость

Привод зубчатой ​​рейки по сравнению с другими линейными приводами

Тип привода	Основной принцип работы	Типичная сила	Типичное ограничение
Зубчатая рейка	Вращающаяся шестерня приводит в движение прямую рейку.	Длинный ход, высокая скорость и большая нагрузка	Люфт и шум шестерни
Шариковый винт	Вращающийся винт приводит в движение шариковую гайку с рециркуляцией	Высокая точность позиционирования	Ограничение скорости длинного хода
Ремень ГРМ	Зубчатый ремень передает вращение шкива на каретку.	Высокая скорость и экономичное дальнее путешествие.	Меньшая жесткость при большой нагрузке
Линейный двигатель	Электромагнитная сила непосредственно вызывает линейное движение.	Высокое ускорение и отсутствие люфта механической трансмиссии	Более высокая стоимость и требования к управлению температурным режимом

Типичные применения

Линейные модули зубчатых реек широко используются в оборудовании, требующем больших перемещений, высоких скоростей, больших нагрузок или больших конструктивных размеров.

• Портальные роботы и декартовы системы
• Фрезерные станки с ЧПУ и обрабатывающие центры
• Станки лазерной и плазменной резки
• Промышленные сварочные системы
• Автоматизированное погрузочно-разгрузочное оборудование
• системы перемещения материалов
• Автоматизация склада и логистики
• Большие инспекционные платформы
• Упаковочные и производственные линии
• Системы подъема и размещения тяжелых грузов

Ключевые соображения по выбору

При выборе линейного модуля зубчатой ​​рейки инженеры должны оценить все механические требования и требования к управлению, а не учитывать только длину хода.

• Требуемый ход
• Полезная нагрузка и внешние силы
• Максимальная скорость
• Ускорение и замедление
• Требуемая точность позиционирования
• Повторяемость
• Рабочий цикл
• Инструкция по установке
• Допустимый люфт
• Модуль шестерни и количество зубьев
• Передаточное отношение коробки передач
• Крутящий момент и инерция двигателя
• Грузоподъемность направляющей
• Загрязнение окружающей среды
• Метод смазки
• Фактор безопасности

Часто задаваемые вопросы

Как линейный модуль зубчатой ​​рейки преобразует вращение в линейное движение?

Двигатель вращает ведущую шестерню, которая входит в зацепление с прямой зубчатой ​​рейкой. Тангенциальная сила между зубьями шестерни заставляет узел шестерни или рейку двигаться линейно.

Что определяет расстояние перемещения за один оборот шестерни?

Расстояние перемещения определяется диаметром шага шестерни. Один оборот шестерни теоретически вызывает линейное движение, равное шагу окружности шестерни.

Почему используется редуктор с реечной осью?

Редуктор увеличивает выходной крутящий момент, снижает скорость шестерни, улучшает согласование инерции двигателя и нагрузки и увеличивает эффективное разрешение позиционирования сервосистемы.

Есть ли люфт в приводе зубчатой ​​рейки?

Стандартные реечные приводы требуют небольшого зазора между зубьями. Люфт можно уменьшить за счет прецизионных зубчатых передач, регулируемого зацепления, предварительного натяга пружины, предварительного натяга с двумя шестернями или электронного предварительного натяга.

Может ли линейный модуль зубчатой ​​рейки обеспечить высокую точность позиционирования?

Да. Высокая точность может быть достигнута с помощью шлифованных реек, прецизионных шестерен, малозазорных редукторов, жесткого крепления, механизмов предварительного натяга, линейных энкодеров и программной компенсации ошибок.

Почему зубчатая рейка подходит для дальних путешествий?

Стойка остается неподвижной и может быть установлена ​​в соединенных секциях. Таким образом, система не ограничена критической скоростью вращения длинной ШВП.

Какова роль кодировщика?

Энкодер измеряет положение и скорость двигателя. Сервопривод сравнивает эту обратную связь с командным сигналом и непрерывно регулирует крутящий момент двигателя для исправления ошибок движения.

Заключение

The Принцип работы линейного модуля зубчатой ​​рейкиоснован на прямом механическом зацеплении вращающейся шестерни с прямой рейкой. Вращение серводвигателя передается через зубья шестерни, производя контролируемое линейное движение вдоль рейки.

Модуль и шаг зубьев определяют геометрию шестерни, а диаметр шестерни и скорость двигателя определяют линейную скорость. Крутящий момент двигателя и радиус шестерни определяют доступную движущую силу. Люфт, центровка, смазка, жесткость конструкции и точность обратной связи напрямую влияют на производительность позиционирования и срок службы.

Сочетая прецизионную реечную передачу с сервоприводом, обратную связь с энкодером и усовершенствованное управление движением, линейный модуль зубчатой ​​рейки может обеспечить длинноходное, высокоскоростное и тяжелое перемещение портальных роботов, станков, систем обработки материалов и крупногабаритного оборудования промышленной автоматизации.
