齿轮齿条模组工作原理详解

齿轮齿条模组是一种通过圆形小齿轮与直线齿条相互啮合，将电机旋转运动转换为可控直线运动的机械传动系统。当电机驱动小齿轮旋转时，小齿轮的轮齿与齿条轮齿连续啮合，从而沿齿条方向产生直线驱动力。

与通过旋转丝杆和螺母传递运动的滚珠丝杆模组不同，也不同于利用同步带和同步轮传递动力的同步带模组，齿轮齿条模组通过金属轮齿直接传递扭矩和驱动力，因此特别适合长行程、高速度、重负载及大型工业自动化设备。

本文将系统解析齿轮齿条模组工作原理，包括旋转运动转直线运动、小齿轮旋转、齿条移动、齿轮啮合、模数与齿距、传动背隙、伺服驱动、编码器反馈及运动控制。

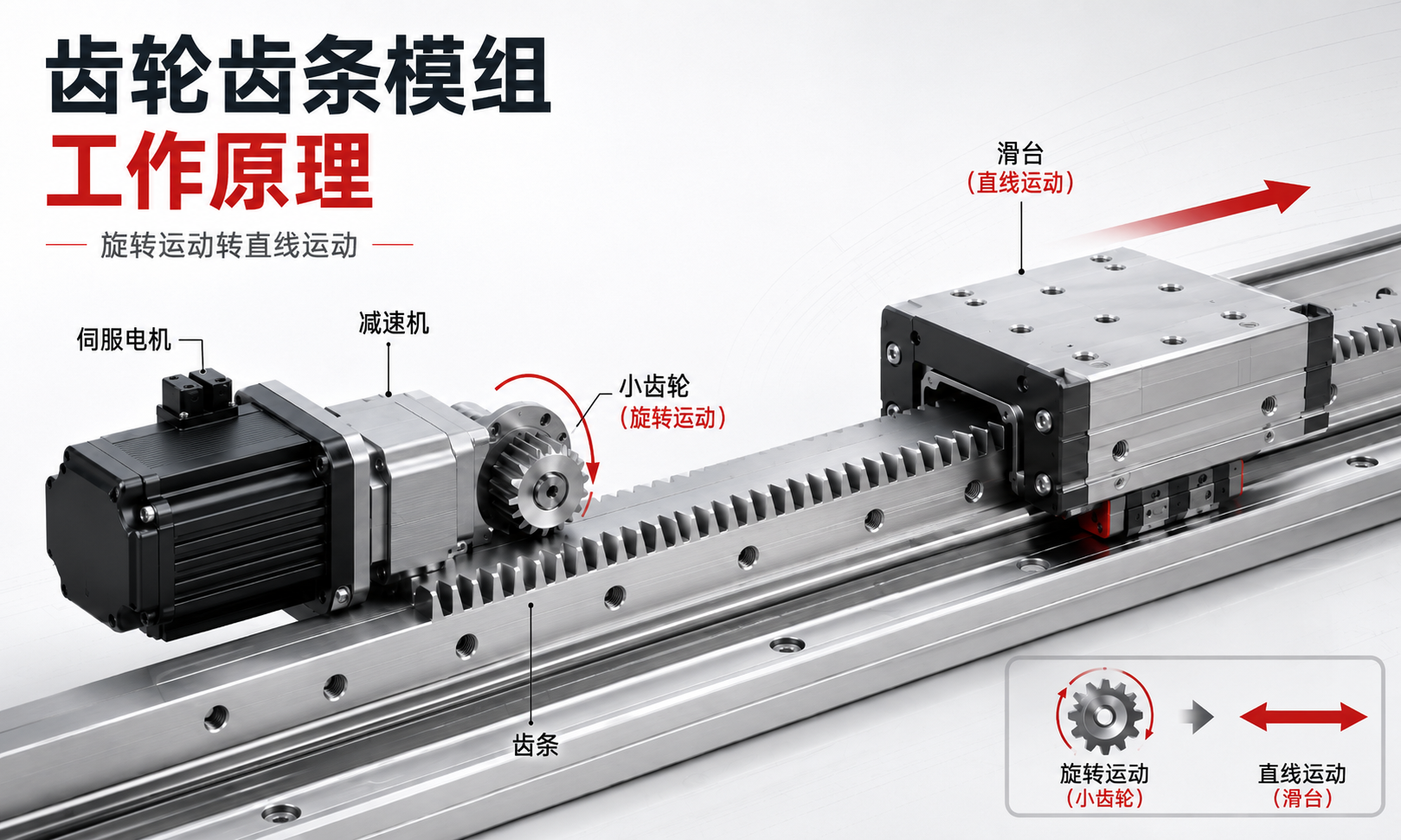

齿轮齿条模组工作原理示意图，展示伺服电机、减速机和小齿轮将旋转运动转换为滑台直线运动 — 齿轮齿条模组工作原理：伺服电机通过减速机驱动小齿轮旋转，并借助齿轮齿条啮合将旋转运动转换为滑台直线运动。

什么是齿轮齿条模组？

齿轮齿条模组是一种集成齿轮齿条传动系统、直线导轨、工作滑台、结构底座、伺服电机、减速机、轴承、润滑装置、传感器及运动控制系统的直线运动执行机构。

齿条是一根沿长度方向加工有连续轮齿的直线传动部件，小齿轮则是与齿条齿形相匹配的圆形齿轮。当小齿轮旋转时，其轮齿不断进入和退出与齿条的啮合区域，从而产生连续直线位移。

根据设备结构设计，可以由小齿轮沿固定齿条移动，也可以由固定小齿轮驱动齿条移动。在大多数工业直线模组、龙门平台和桁架机械手中，齿条固定安装在设备机架上，而伺服电机、减速机、小齿轮和工作滑台作为一个整体沿齿条移动。

齿轮齿条模组如何工作？

齿轮齿条模组的完整运行过程通常包括以下步骤：

运动控制器向伺服驱动器发送位置、速度或转矩指令。
伺服驱动器向伺服电机输出受控电流。
伺服电机产生旋转运动和输出转矩。
减速机降低电机转速并提高输出转矩。
电机轴或减速机输出轴带动小齿轮旋转。
小齿轮轮齿与直线齿条轮齿相互啮合。
小齿轮的旋转力在啮合位置形成沿齿条方向的切向力。
工作滑台在直线导轨支撑下沿齿条方向移动。
编码器实时检测电机的实际位置和转速。
控制系统持续比较目标位置与实际位置，并自动修正运动误差。

机械齿轮传动与闭环伺服控制相结合，使齿轮齿条模组能够实现高速、稳定、可重复的直线运动。

旋转运动如何转换为直线运动？

齿轮齿条传动最核心的工作原理，就是将圆周旋转运动转换为直线移动。

伺服电机驱动小齿轮围绕中心轴旋转。在小齿轮与齿条的啮合位置，小齿轮轮齿会产生切向作用力。由于齿条无法旋转，这一切向力便会推动小齿轮组件或齿条沿直线方向移动。

如果齿条固定，小齿轮及其连接的工作滑台会沿齿条移动；如果小齿轮固定，则齿条会产生直线移动。模组的移动方向由小齿轮的旋转方向决定。

小齿轮顺时针旋转时，滑台向一个方向移动。
小齿轮逆时针旋转时，滑台向相反方向移动。
提高小齿轮转速，可以提高模组直线运行速度。
提高小齿轮输出转矩，可以提高模组直线驱动力。

由于小齿轮轮齿与齿条轮齿之间保持机械啮合，动力能够通过轮齿直接传递。

小齿轮旋转与齿条移动关系

在运行过程中，小齿轮上的每一个轮齿都会依次进入齿条啮合区域、传递作用力，再退出啮合区域。随着小齿轮持续旋转，后续轮齿不断重复这一过程，从而形成连续的直线运动。

小齿轮每旋转一周，产生的理论直线位移等于小齿轮分度圆的周长：

每转直线位移 = π × 小齿轮分度圆直径

小齿轮分度圆直径由齿轮模数和齿数决定：

分度圆直径 = 模数 × 齿数

因此，小齿轮每旋转一周产生的直线位移也可以表示为：

每转直线位移 = π × 模数 × 齿数

例如，一个模数为2毫米、齿数为20的小齿轮，其分度圆直径为40毫米。小齿轮每旋转一周产生的理论直线位移约为：

3.1416 × 40毫米 = 125.66毫米

通过这一关系，可以根据目标直线速度计算小齿轮尺寸、伺服电机转速和减速机减速比。

齿轮齿条啮合原理

齿轮齿条模组能否平稳运行，主要取决于小齿轮和齿条是否保持正确啮合。两者必须使用相互匹配的齿形参数，才能在不发生轮齿干涉、脱齿或过度摩擦的情况下稳定传递转矩。

工业齿轮齿条系统通常采用渐开线齿形。渐开线齿形可以在中心距存在少量变化时，仍保持相对稳定的传动比，因此适合工业机械传动。

正确的齿轮啮合需要满足以下条件：

小齿轮与齿条采用相同模数。
小齿轮与齿条采用相同压力角。
双方齿距相互匹配。
小齿轮轴线与齿条安装方向正确。
小齿轮与齿条之间保持合适的安装距离。
轮齿接触区域均匀分布在合理的齿宽范围内。

如果啮合深度或安装位置不正确，可能出现异常噪音、振动、运行阻力不均、轮齿偏载、背隙过大、齿面磨损甚至断齿等问题。

什么是齿轮模数？

模数是公制齿轮齿条传动系统中最重要的参数之一，用于表示轮齿大小，并直接影响轮齿强度、负载能力、小齿轮直径、直线驱动力及机械分辨率。

齿轮模数的计算公式为：

模数 = 分度圆直径 ÷ 齿数

齿距与模数之间的关系为：

齿距 = π × 模数

模数越大，轮齿尺寸越大、强度越高，通常能够承受更大的负载和传递更大的驱动力。但是较大的模数也会增大小齿轮直径、模组尺寸、运动质量及单圈直线位移。

较小模数具有更细密的轮齿，适合负载相对较小、对运动细分和结构紧凑性要求较高的应用。但较小轮齿的单齿承载能力较低，对安装精度和润滑条件要求也更高。

参数变化	对齿轮齿条模组的影响
模数增大	轮齿强度和负载能力提高
模数减小	机械分辨率提高，小齿轮尺寸更紧凑
小齿轮齿数增加	分度圆直径和每转直线位移增加
小齿轮齿数减少	分度圆直径减小，相同转矩下理论推力增大
压力角增大	轮齿强度提高，但径向作用力增大

齿轮齿条模组速度如何确定？

齿轮齿条模组的直线速度主要由小齿轮分度圆直径和小齿轮转速决定。

理论直线速度可以按照以下关系计算：

直线速度 = π × 小齿轮分度圆直径 × 小齿轮转速

当小齿轮转速使用每分钟转数表示时，还需要根据目标单位将结果换算为毫米每秒或米每秒。

在相同电机转速下，小齿轮直径越大，每旋转一周产生的直线位移越大，因此模组直线速度越高。但是，小齿轮直径越大，在产生相同直线驱动力时需要的转矩也越大。

工业齿轮齿条模组通常在伺服电机和小齿轮之间安装行星减速机，以平衡运行速度、输出转矩、电机惯量和定位分辨率。较大的减速比能够提高输出转矩并改善电机与负载之间的惯量匹配，但会降低小齿轮的最高转速。

直线驱动力如何产生？

小齿轮通过轮齿向齿条施加切向力，这个切向力就是驱动滑台移动的理论直线力。

直线驱动力与输出转矩和小齿轮分度圆半径之间的关系为：

直线驱动力 = 输出转矩 ÷ 小齿轮分度圆半径

也可以表示为：

直线驱动力 = 2 × 输出转矩 ÷ 小齿轮分度圆直径

在实际选型计算中，还需要考虑传动效率、导轨摩擦、加速惯性、外部阻力、安装方向及安全系数。

在输出转矩相同的情况下，小齿轮半径越小，能够产生的理论直线驱动力越大；小齿轮半径越大，能够实现的直线速度越高。因此，齿轮齿条模组选型中需要平衡速度与推力之间的关系。

什么是齿轮齿条传动背隙？

传动背隙是指小齿轮轮齿工作面与齿条轮齿工作面之间存在的机械间隙。适当的轮齿间隙可以防止齿面干涉、补偿制造和安装误差，并为润滑油脂保留空间。

但是，背隙过大会降低定位精度。当模组改变运动方向时，小齿轮需要先越过轮齿之间的间隙，才能接触并驱动另一侧齿面，因此容易出现反向响应延迟。

齿轮齿条背隙可能引起：

换向时产生位置误差
双向重复定位精度下降
加减速过程中产生冲击和振动
运行噪音增大
低速运行不均匀
多轴联动轮廓精度下降

整个直线轴的总背隙不仅来自齿轮齿条啮合，还可能来自减速机、联轴器、轴承、安装结构及导向系统。

如何减小齿轮齿条背隙？

使用精密磨削齿轮齿条

磨削齿轮齿条具有更高的齿形精度、更小的齿距误差和更好的齿面质量，适合精密机床、激光加工设备和高精度龙门运动平台。

调整小齿轮啮合位置

通过调整小齿轮与齿条之间的安装距离，可以控制轮齿间隙。调整时不能压得过紧，否则可能导致摩擦增大、温升增加、噪音升高和轮齿快速磨损。

弹簧预压结构

利用弹簧或弹性机构持续向小齿轮施加预压力，使小齿轮与齿条保持稳定接触，并补偿少量安装误差。

双齿轮预压结构

使用两个小齿轮同时与同一根齿条啮合，并向两个小齿轮施加方向相反的预紧转矩。一个小齿轮接触齿条轮齿的一侧，另一个小齿轮接触另一侧，从而显著减小换向背隙。

电子预压控制

在双电机驱动系统中，运动控制器可以向两台伺服电机施加可控的转矩差，使两个小齿轮分别压紧齿条轮齿的两个工作面。这种方式能够在不完全依赖机械弹簧的情况下减小传动间隙。

伺服电机驱动原理

高性能齿轮齿条模组通常采用交流伺服电机驱动。伺服电机根据伺服驱动器的指令输出受控的转矩、速度和角位移。

伺服驱动器接收来自PLC、数控系统、工业计算机或专用运动控制器的指令，再调节电机电流和电压，使模组按照设定轨迹运行。

典型的伺服齿轮齿条轴通常包括：

运动控制器
伺服驱动器
伺服电机
行星减速机
联轴器或电机直连结构
小齿轮
直线齿条
直线导轨系统
电机编码器
原点与限位传感器

伺服控制系统能够按照设定运动曲线完成加速、匀速、减速、定位、同步运行及紧急停止。

编码器反馈与闭环控制

编码器通常安装在伺服电机内部或电机轴端，用于检测电机轴的角度位置和旋转速度。伺服驱动器会将编码器反馈值与控制器发送的目标位置进行比较。

当系统发现目标位置与实际位置之间存在偏差时，会自动调节电机电流和输出转矩，使位置误差逐渐减小。这一过程会高速、连续地执行，从而构成闭环控制系统。

基本闭环控制过程包括：

运动控制器计算目标位置。
伺服驱动器控制电机旋转。
编码器检测电机实际位置。
驱动器计算目标位置与实际位置的差值。
控制器调整电机转矩以减小误差。
持续循环控制，直到模组到达目标位置。

电机编码器检测的是电机轴旋转位置，而不是工作滑台的实际直线位置。因此，减速机背隙、齿条齿距误差、齿轮啮合间隙、结构变形等机械误差可能无法完全通过电机编码器检测。

在高精度应用中，可以沿直线运动轴安装光栅尺或磁栅尺。直线编码器能够直接检测工作滑台的实际位置，使控制系统对机械传动误差进行补偿。

齿轮齿条模组运动控制过程

运动控制器负责协调齿轮齿条模组的整个运行过程。在模组开始移动前，控制器会设置目标位置、最高速度、加速度、减速度及加加速度限制。

典型的点到点定位过程包括：

系统初始化与安全状态检查
回原点并建立机械坐标基准
计算运动轨迹
从静止状态开始加速
进入匀速运行阶段
按照设定曲线减速
进行最终位置修正
到达目标位置并保持位置

重载和高速设备通常采用S形加减速曲线，以减小加速度突变。这样可以降低设备振动、机械冲击、轮齿瞬时载荷及龙门结构变形。

回原点与限位控制

齿轮齿条模组通常通过传感器建立机械参考位置，并防止工作滑台超出安全行程。

原点传感器：设备启动后用于建立坐标参考位置。
正限位传感器：防止工作滑台超出正方向行程边界。
负限位传感器：防止工作滑台超出负方向行程边界。
机械限位块：在电气限位失效时提供最终机械保护。

执行回原点动作时，工作滑台会以受控速度向原点传感器移动。检测到原点信号后，模组可能反向低速移动，通过传感器边沿或编码器零位信号建立更准确的参考位置。

为什么齿轮齿条适合长行程运动？

齿轮齿条传动的一个重要优势，是齿条可以分段制造并连续安装。通过连接多段齿条，可以构建数米甚至数十米长的直线运动轴。

滚珠丝杆长度增加后，容易受到临界转速、丝杆甩动、旋转惯量和支撑结构的限制。齿轮齿条系统中的齿条本身保持静止，只有小齿轮和滑台沿运动方向移动。

由于不需要驱动一根超长丝杆高速旋转，齿轮齿条模组不会受到长丝杆临界转速的明显限制，因此特别适合：

大型龙门机械手
数控机床
激光切割设备
自动焊接设备
重载搬运系统
自动化立体仓储
长距离生产线

齿条分段连接原理

在长行程设备中，通常需要将多根齿条首尾连接安装。齿条接缝位置的对齐精度非常重要，如果接缝处存在齿距误差、高度差或安装偏移，小齿轮经过接缝时可能产生冲击、噪音或振动。

齿条安装通常需要：

利用设备基准面校正齿条直线度
使用辅助齿条或专用对齿工具校准接缝
控制相邻齿条之间的安装间隙
检查接缝处齿距连续性
检查整个行程范围内的齿面接触情况
安装完成后测量定位误差

正确安装的齿条接缝，可以使小齿轮平稳地从一段齿条进入下一段齿条，不产生明显冲击和异常噪音。

齿条与直线导轨的功能区别

齿轮齿条主要负责传递驱动力，但通常不应该单独承受工作滑台的全部外部负载。直线导轨负责支撑运动部件，并限制滑台按照规定的直线方向移动。

直线导轨系统主要承受：

垂直方向负载
水平方向负载
俯仰力矩
偏摆力矩
滚转力矩

直线导轨与齿条之间必须保持良好的平行度。如果导轨与齿条不平行，小齿轮与齿条的啮合深度会沿行程发生变化，从而导致运行阻力不均、振动、噪音及齿面异常磨损。

影响定位精度的主要因素

齿轮齿条模组的理论位置可以根据电机转角、减速机减速比、小齿轮尺寸和齿条齿距计算，但实际定位精度会受到多种机械和控制因素影响。

齿条齿距精度
小齿轮齿形精度
减速机背隙
齿轮齿条啮合背隙
齿条安装直线度和平行度
直线导轨精度
设备结构刚性
负载引起的结构变形
温度变化和热膨胀
伺服参数调试质量
编码器分辨率
运行速度和加速度设置

高精度设备通常采用磨削齿条、精密小齿轮、低背隙行星减速机、预压消隙机构、直线编码器及软件误差补偿表，以提高定位性能。

单驱与双驱龙门控制原理

宽幅龙门系统通常会在横梁左右两侧分别安装一套齿轮齿条驱动轴，由两台伺服电机同步驱动。

运动控制器通过电子同步控制左右两侧的位置，防止龙门横梁发生倾斜、扭转或卡滞。这种控制方式通常称为龙门同步控制或电子齿轮控制。

控制器会比较左右两台电机的编码器反馈，并持续修正两侧位置差。在更高精度的系统中，还可以在龙门两侧分别安装直线编码器，直接检测横梁两端的实际位置。

当龙门横梁跨度较大、负载较重或加速度较高时，双驱同步控制尤为重要。

润滑与齿面接触

润滑可以降低小齿轮与齿条齿面之间的摩擦和磨损，同时有助于防止锈蚀、降低噪音并带走啮合区域产生的热量。

常见润滑方式包括：

人工涂抹润滑脂
自动润滑齿轮
润滑油循环系统
集中式润滑脂供给系统

润滑不足可能造成齿面磨损、点蚀、噪音增加及使用寿命缩短。润滑脂使用过多，则可能吸附灰尘、切屑和磨粒，特别是在机加工等开放式污染环境中。

润滑剂类型和维护周期应根据运行速度、负载、工作环境、齿条材料及制造商要求确定。

齿轮齿条传动的主要优势

适合超长行程直线运动
能够实现较高运行速度
直线驱动力大，适合重载应用
不存在长丝杆高速旋转和临界转速限制
可以通过连接多段齿条延长行程
适合水平、垂直和龙门结构
可以组成单轴及多轴自动化系统
能够与伺服电机和闭环控制系统集成
配合精密齿条和反馈系统可以实现较高精度

齿轮齿条传动的局限性

精密定位应用需要控制传动背隙
齿轮啮合噪音通常高于部分同步带或丝杆系统
安装时对平行度和啮合位置要求较高
开放式轮齿需要定期润滑和防护
灰尘、切屑等污染物可能加速齿面磨损
磨削齿条和预压消隙系统会增加成本

齿轮齿条与其他直线传动方式对比

传动方式	主要工作原理	主要优势	主要限制
齿轮齿条	旋转小齿轮驱动直线齿条	长行程、高速度、重负载	存在背隙和齿轮啮合噪音
滚珠丝杆	旋转丝杆驱动滚珠螺母移动	定位精度高	长行程高速运行受到限制
同步带	同步轮带动同步带和滑台移动	速度快、长行程、成本较低	重载条件下刚性相对较低
直线电机	电磁力直接产生直线运动	加速度高，无机械传动背隙	成本较高，对散热要求较高
