Selección de motor para módulos lineales de correa de distribución

Seleccionar el motor correcto es esencial para lograr la velocidad, aceleración, rendimiento de posicionamiento y vida útil requeridas de una correa de distribución.módulo lineal. Un motor de tamaño insuficiente puede provocar una aceleración lenta, errores de posicionamiento, alarmas del motor o un funcionamiento inestable. Un motor de gran tamaño puede aumentar el costo, la inercia y el espacio de instalación sin mejorar el rendimiento real del sistema.

Por lo tanto, la selección del motor debe basarse en los requisitos de movimiento completos y no únicamente en la potencia del motor. Los factores principales incluyen la masa en movimiento, la velocidad de desplazamiento, la aceleración, el diámetro de la polea, la eficiencia de la transmisión, la inercia de la carga, el ciclo de trabajo, la dirección de instalación y la precisión del control.

1. Parámetros principales para la selección del motor del módulo de correa de distribución

Antes de seleccionar un servomotor o motor paso a paso, se deben confirmar los siguientes parámetros de aplicación:

• Carga útil y masa total en movimiento
• Instalación horizontal o vertical
• Velocidad máxima requerida
• Tiempo de aceleración y desaceleración.
• Distancia de viaje efectiva
• Requisitos de posicionamiento y repetibilidad.
• Diámetro de paso de la polea de distribución
• Relación de transmisión, si se utiliza una caja de cambios
• Ciclo de operación y relación de trabajo.
• Resistencia externa y fricción.
• Espacio disponible para montaje del motor
• Si es necesario un freno de parada

El motor debe proporcionar suficiente velocidad y par durante todo el ciclo de movimiento. Comprobar únicamente la potencia nominal del motor no es suficiente porque dos motores con la misma potencia pueden tener un par nominal, un par máximo, una velocidad nominal y una inercia del rotor muy diferentes.

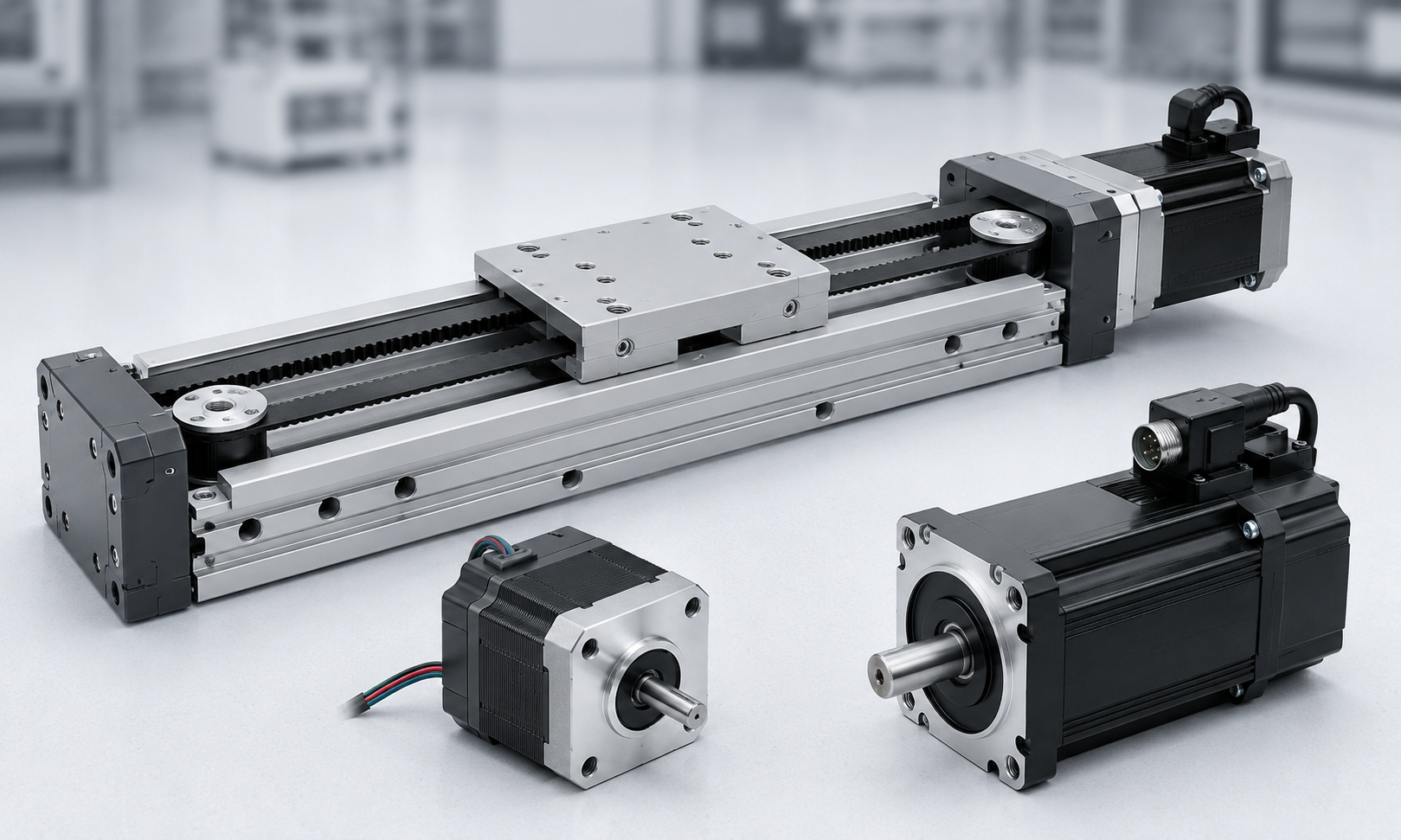

2. ¿Servomotor o motor paso a paso?

Tanto los servomotores como los motores paso a paso se pueden utilizar con sincronización.módulos lineales de correa, pero son adecuados para diferentes condiciones de funcionamiento.

Factor de selección	Servomotor	Motor paso a paso
Método de control	Control de circuito cerrado con retroalimentación del codificador	Generalmente control por pasos en bucle abierto o cerrado
Rendimiento de alta velocidad	Buen rendimiento de par a velocidades medias y altas.	El par disminuye significativamente a medida que aumenta la velocidad
Aceleración	Adecuado para altas aceleraciones y tiempos de ciclo cortos	Mejor para aceleración moderada
Fiabilidad de posicionamiento	La retroalimentación del codificador detecta la desviación de posición	Los sistemas de circuito abierto pueden perder pasos cuando se sobrecargan
Suavidad de funcionamiento	Funcionamiento suave en un amplio rango de velocidades	Puede experimentar resonancia a ciertas velocidades.
Costo	Mayor costo de motor, controlador y puesta en servicio.	Menor costo del sistema
Aplicaciones típicas	Automatización de alta velocidad, arranques y paradas frecuentes, posicionamiento de precisión	Aplicaciones de carga ligera, baja velocidad y sensibles a los costos

Cuándo seleccionar un servomotor

Normalmente se recomienda un servomotor cuando el módulo de correa de distribución requiere:

• Alta velocidad de viaje
• Aceleración y desaceleración rápidas
• Movimiento alternativo frecuente
• Tiempos de ciclo cortos
• Alta confiabilidad de posicionamiento
• Cargas útiles pesadas o variables
• Monitoreo de posición de circuito cerrado
• Sincronización multieje

Cuándo seleccionar un motor paso a paso

Un motor paso a paso puede ser adecuado cuando la aplicación tiene:

• Velocidad relativamente baja
• Aceleración moderada
• Cargas ligeras y estables
• Posicionamiento sencillo punto a punto
• Baja frecuencia de funcionamiento
• Limitaciones de costos estrictas

Para aplicaciones en las que no se pueden aceptar pasos perdidos, se debe considerar un motor paso a paso de circuito cerrado en lugar de un sistema paso a paso de circuito abierto convencional.

3. Determinar la masa total en movimiento

La masa en movimiento no se limita a la pieza de trabajo. Debe incluir todos los componentes que se mueven con el carro de la correa de distribución:

metro = metrocarga útil+mcarro+martículos fijos+mcable+motro

Dónde:

• metroes la masa total en movimiento en kilogramos
• metrocarga útiles la masa de la pieza o del producto
• metroartículos fijosIncluye pinzas, herramientas y placas de montaje.
• metrocableIncluye cables móviles, mangueras y portacables.

Ignorar accesorios, cables o herramientas puede resultar en un par motor insuficiente, especialmente durante una aceleración rápida.

4. Calcule la fuerza lineal requerida

Instalación Horizontal

Para un módulo de correa de distribución horizontal, la fuerza lineal requerida se puede estimar usando:

F = ma + FF+Fmi

Dónde:

• Fes la fuerza lineal requerida en newtons
• metroes la masa total en movimiento en kilogramos
• aes la aceleración requerida en metros por segundo al cuadrado
• FFes la resistencia de fricción y transmisión
• Fmies cualquier fuerza externa adicional

A velocidad constante, la aceleración es cero. El motor sólo necesita superar la fricción y la resistencia externa. Sin embargo, durante la aceleración, la fuerza de inercia puede convertirse en la mayor parte de la carga total.

Instalación vertical

Para el movimiento vertical ascendente, se debe incluir la gravedad:

F = m(g + a) + FF+Fmi

Dóndegramoes la aceleración gravitacional, aproximadamente9,81 m/s².

Para el movimiento descendente, el motor debe controlar la carga gravitacional y desacelerar la masa en movimiento de manera segura. Las aplicaciones verticales también pueden producir energía regenerativa, por lo que se deben verificar el servoaccionamiento y la resistencia de frenado.

5. Calcule el torque de polea requerido

Después de calcular la fuerza lineal, conviértala en par de polea:

tpolea= F×r/h

Dónde:

• tpoleaes el par de torsión requerido para la polea en newton metros
• Fes la fuerza lineal requerida
• res el radio de paso de la polea en metros
• oes la eficiencia total de la transmisión mecánica

En el cálculo se debe utilizar el radio de paso, en lugar del radio exterior de la polea. El diámetro de paso normalmente lo proporciona el fabricante de la correa de distribución o el dibujo de la polea.

Si se instala una caja de cambios, el par motor aproximado es:

tmotor=Tpolea/ (yo × ngramo)

Dónde:

• ies la relación de reducción de velocidad, definida como la velocidad del motor dividida por la velocidad de salida
• ogramoes la eficiencia de la caja de cambios

Una caja de cambios reduce el requisito de par del motor y aumenta la capacidad de carga reflejada, pero también reduce la velocidad de salida y puede introducir holgura.

6. Calcule la velocidad requerida del motor

La velocidad de rotación de la polea está determinada por la velocidad lineal requerida y el diámetro de paso de la polea:

nortepolea= 60v / (πD)

Dónde:

• nortepoleaes la velocidad de la polea en revoluciones por minuto
• ves la velocidad lineal requerida en metros por segundo
• Des el diámetro de paso de la polea en metros

Cuando se utiliza una caja de cambios:

nortemotor= nortepolea× yo

La velocidad calculada del motor debe permanecer dentro del rango de velocidad de funcionamiento continuo del motor seleccionado. No se debe seleccionar un motor sólo porque su velocidad máxima sea superior al valor calculado. Su par disponible a esa velocidad también debe verificarse a partir de la curva par-velocidad del motor.

7. Verifique la inercia de la carga

La inercia de la carga afecta la respuesta de aceleración, la estabilidad de posicionamiento y el ajuste del servo. Para una polea de sincronización de transmisión directa, la inercia equivalente de la masa en movimiento se puede aproximar mediante:

jlineal= señor²

La inercia de carga completa también debe incluir:

• Inercia de la polea motriz
• Inercia de la polea conducida
• Inercia de la correa de distribución
• Inercia de acoplamiento
• Inercia de salida de la caja de cambios
• Otros componentes giratorios

Si se utiliza una caja de cambios, la inercia de carga reflejada en el eje del motor es:

jreflejado=Jcarga/i²

Entonces el ratio de inercia se puede calcular como:

Relación de inercia = Jreflejado/Jmotor

Una relación de inercia más baja generalmente proporciona un ajuste del servo más fácil y una respuesta más rápida. La relación aceptable depende del servosistema, la rigidez de la máquina, el perfil de movimiento y los requisitos de control. Siempre se debe comprobar la relación de inercia recomendada por el fabricante del motor.

8. Verifique el par de aceleración

El motor debe acelerar tanto la carga lineal como los componentes giratorios. El par de aceleración rotacional es:

tacc=Jtotal× un

Dónde:

• jtotales la inercia total reflejada en el eje del motor
• aes la aceleración angular en radianes por segundo al cuadrado

El par máximo del motor debe ser mayor que el par total requerido durante la aceleración:

tpico requerido=Tcarga+Tacc

Para perfiles de movimiento agresivos, el par de aceleración puede ser mucho mayor que el par requerido durante el viaje a velocidad constante.

9. Verifique el par continuo, el par máximo y la potencia del motor

Se deben comprobar tres capacidades motoras diferentes:

Torque continuo

El par continuo determina si el motor puede funcionar sin sobrecalentarse durante ciclos repetidos. Se debe comprobar utilizando la raíz cuadrática media del par del ciclo completo:

tRMS= √[(T₁²t₁ + T₂²t₂ + ... + Tₙ²tₙ) / (t₁ + t₂ + ... + tₙ)]

El par RMS calculado debe permanecer por debajo del par continuo nominal del motor.

Par máximo

Se requiere un par máximo durante la aceleración, desaceleración, parada de emergencia o carga externa temporal. El par máximo requerido debe permanecer por debajo del par instantáneo permitido del motor.

Potencia del motor

La potencia mecánica se puede estimar utilizando fuerza lineal o par de rotación:

P = Fv / η

o:

P = Hasta

La potencia del motor es útil para la selección preliminar, pero el tamaño final debe basarse en el par, la velocidad, la inercia y el ciclo de trabajo. Es posible que dos motores con la misma potencia nominal no proporcionen el mismo par máximo o la misma respuesta dinámica.

10. Seleccione un factor de seguridad adecuado

Normalmente se aplica un factor de seguridad para compensar la incertidumbre del cálculo, la variación de carga, los cambios de fricción y el desgaste a largo plazo.

Para aplicaciones horizontales estables, un factor de seguridad de torsión de aproximadamente1,3 a 1,5puede utilizarse como referencia inicial. Es posible que se requieran márgenes más altos para:

• Ejes verticales
• Alta aceleración
• Arranques y paradas frecuentes
• Cargas de impacto o variables
• Fricción incierta
• Operación continua a largo plazo
• Entornos operativos hostiles

También se debe evitar un factor de seguridad excesivamente grande porque un motor sobredimensionado puede aumentar la inercia del rotor y reducir el rendimiento dinámico.

11. Selección del motor freno para ejes verticales

Se recomienda encarecidamente un motor con freno de retención electromagnético cuando el módulo lineal de la correa de distribución se instala verticalmente o en una pendiente donde la carga puede caer después de cortar la alimentación.

El freno se utiliza principalmente para sujetar el eje cuando la máquina está parada o se pierde potencia. Normalmente no debe utilizarse como freno de parada dinámico durante cada ciclo de movimiento.

Para un eje vertical, compruebe que:

• El par de retención del freno es mayor que el par gravitacional estático.
• El freno incluye un margen de seguridad adecuado
• La secuencia de control activa el freno sólo después de que el motor se haya parado.
• El motor produce un par de retención antes de soltar el freno.
• El servoaccionamiento puede gestionar la energía regenerativa durante el movimiento descendente.
• Para cargas pesadas se considera un contrapeso o un resorte de gas.

Para sistemas verticales críticos para la seguridad, también pueden ser necesarios dispositivos de bloqueo mecánico, mecanismos anticaída o protección redundante.

12. Dirección de montaje del motor

Los módulos lineales de correa de distribución pueden admitir diferentes disposiciones de montaje de motor según el espacio disponible de la máquina.

Dirección de montaje	Características	Uso típico
Montaje directo en línea	El eje del motor está conectado directamente a la polea motriz a través de un acoplamiento.	Estructura simple y alta eficiencia de transmisión.
Montaje del lado izquierdo	El motor se coloca al lado del módulo mediante transmisión por correa o caja de cambios.	Máquinas con espacio de instalación axial limitado
Montaje del lado derecho	Disposición de los espejos para montaje en el lado izquierdo	Seleccionado según el tendido de cables y el diseño de la máquina
Montaje inferior o plegado	El motor está instalado debajo o paralelo al módulo.	Equipos compactos y maquinaria cerrada.

La dirección de montaje del motor normalmente no cambia el requisito de fuerza lineal básica, pero poleas, correas o cajas de engranajes adicionales afectan la relación de transmisión, la eficiencia, el juego y la inercia rotacional. Estos componentes deben incluirse en el cálculo del motor.

13. Ejemplo de selección del motor del módulo de correa de distribución

Considere un módulo lineal de correa de distribución horizontal con las siguientes condiciones:

• Masa total en movimiento:35 kilos
• Velocidad máxima requerida:1,5m/s
• Aceleración requerida:4m/s²
• Fricción estimada y resistencia externa:25 norte
• Diámetro de paso de polea:60mm
• Eficiencia de transmisión:92%
• Conexión del motor de accionamiento directo

Paso 1: Calcular la fuerza lineal

F = ma + FF

F = 35 × 4 + 25 = 165 N

Paso 2: Calcule el torque de la polea

El radio de paso de la polea es:

r = 0,06 / 2 = 0,03m

T = 165 × 0,03 / 0,92 ≈ 5,38 N·m

Este valor representa el par aproximado requerido en la polea durante la aceleración antes de agregar la inercia de los componentes giratorios y un margen de seguridad.

Paso 3: Calcular la velocidad de la polea

norte = 60 × 1,5 / (π × 0,06)

norte ≈ 477 rpm

Paso 4: Estimar la potencia mecánica

P = Fv / η

P = 165 × 1,5 / 0,92 ≈ 269 W

La potencia calculada no determina directamente la potencia final del motor. El motor seleccionado también debe satisfacer el par máximo requerido, el par RMS, la inercia del rotor, el tiempo de ciclo y el par disponible a aproximadamente477 rpm.

Para esta aplicación, un servomotor generalmente sería más adecuado que un motor paso a paso de circuito abierto porque el eje requiere una aceleración relativamente alta y un par confiable durante el movimiento repetido. El modelo final del motor debe confirmarse utilizando la curva par-velocidad y las recomendaciones de inercia del fabricante.

14. Errores comunes en la selección de motores

Selección del motor únicamente según la potencia nominal

La potencia nominal por sí sola no confirma que el motor pueda proporcionar suficiente par máximo o funcionar a la velocidad requerida.

Ignorando la masa del carro y del accesorio

Sólo el uso de la masa de la carga útil subestima la fuerza de aceleración total.

Ignorar la reducción de par del motor paso a paso

Un motor paso a paso puede proporcionar un alto par de retención a velocidad cero, pero un par mucho menor a la velocidad de funcionamiento real.

Uso del par máximo del motor como par continuo

El par máximo está disponible solo por un tiempo limitado. El uso repetido puede provocar sobrecalentamiento o alarmas en el accionamiento.

Ignorar la inercia de la carga

Un desajuste excesivo de la inercia puede causar una mala respuesta, vibración, sobreimpulso y difícil ajuste del servo.

Ignorando la carga de gravedad vertical

Los ejes verticales requieren un par adicional para vencer la gravedad y normalmente requieren un freno de parada.

Ignorar el ciclo de movimiento completo

El tiempo de aceleración, el tiempo de velocidad constante, el tiempo de desaceleración, el tiempo de permanencia y la frecuencia del ciclo afectan el par RMS y la temperatura del motor.

15. Lista de verificación de selección de motor

Antes de confirmar un motor de módulo lineal de correa de distribución, verifique lo siguiente:

• La velocidad máxima del motor es mayor que la velocidad de funcionamiento calculada.
• La curva par-velocidad del motor satisface el punto de funcionamiento requerido.
• El par nominal es mayor que el par RMS calculado
• El par máximo es mayor que el par de aceleración y desaceleración.
• La relación de inercia de carga está dentro del rango recomendado.
• El motor y el controlador soportan el ciclo de trabajo requerido.
• La dirección de montaje del motor se adapta al diseño de la máquina.
• El acoplamiento, la caja de cambios y la polea coinciden con el eje del motor.
• El par de frenado es suficiente para el montaje vertical.
• El servoaccionamiento puede gestionar la energía regenerativa.
• Los cables y conectores cumplen con las condiciones ambientales y de flexión requeridas.
• Se ha incluido un factor de seguridad adecuado.

Preguntas frecuentes

¿Cuánta potencia de motor necesita un módulo lineal de correa de distribución?

La potencia requerida depende de la masa en movimiento, la velocidad, la aceleración, el diámetro de la polea, la eficiencia y el ciclo de trabajo. La potencia se puede estimar usandoP = Fv / η, pero la selección final también debe verificar el par continuo, el par máximo, la velocidad del motor y la inercia de la carga.

¿Es mejor un servomotor que un motor paso a paso para un módulo de correa de distribución?

Un servomotor generalmente es mejor para alta velocidad, aceleración rápida, ciclos frecuentes y alta confiabilidad de posicionamiento. Un motor paso a paso puede resultar económico para aplicaciones de baja velocidad, carga ligera y menos exigentes.

¿Un motor más grande siempre mejora el rendimiento?

No. Un motor sobredimensionado aumenta el coste, el peso y la inercia del rotor. La inercia excesiva del motor puede reducir la respuesta de aceleración y dificultar el ajuste del sistema.

¿Un módulo de correa de distribución vertical requiere un motor freno?

Se recomienda encarecidamente un freno de parada cuando la gravedad puede hacer que la carga caiga después de una pérdida de energía. Los sistemas críticos para la seguridad también pueden requerir protección mecánica contra caídas.

¿Se puede utilizar una caja de cambios con un módulo lineal de correa de distribución?

Sí. Una caja de cambios puede aumentar el par de salida y reducir la inercia de la carga reflejada, pero también cambia la velocidad de salida, la eficiencia, el juego y la inercia general del sistema.

Conclusión

La selección del motor para un módulo lineal de correa de distribución debe basarse en todos los requisitos mecánicos y de movimiento. El proceso de selección incluye el cálculo de la masa en movimiento, la fuerza lineal, el par de la polea, la velocidad del motor, la inercia de la carga, el par de aceleración, el par RMS y el par máximo.

Los servomotores normalmente se prefieren para la automatización de alta velocidad, alta aceleración y alta confiabilidad. Los motores paso a paso siguen siendo adecuados para aplicaciones más simples, de menor velocidad y sensibles a los costos. Los ejes verticales deben utilizar un freno de retención del tamaño adecuado y pueden requerir mecanismos anticaída o de contrapeso adicionales.

La selección final del motor siempre debe verificarse con la curva de par-velocidad del fabricante del motor, la relación de inercia permitida, el ciclo de trabajo y los límites térmicos.
