电机是同步带模组动力系统的核心部件,其选型是否合理,会直接影响模组的运行速度、加速度、定位稳定性、运行节拍和使用寿命。电机选型过小,可能导致加速缓慢、定位误差、电机报警、步进电机丢步或伺服系统过载;电机选型过大,则会增加设备成本、转子惯量和安装空间,却不一定能够改善实际运行性能。

因此,同步带模组电机选型不能只看电机功率,还需要综合考虑运动负载、运行速度、加速度、同步轮直径、传动效率、负载惯量、工作循环、安装方向和控制精度等参数。

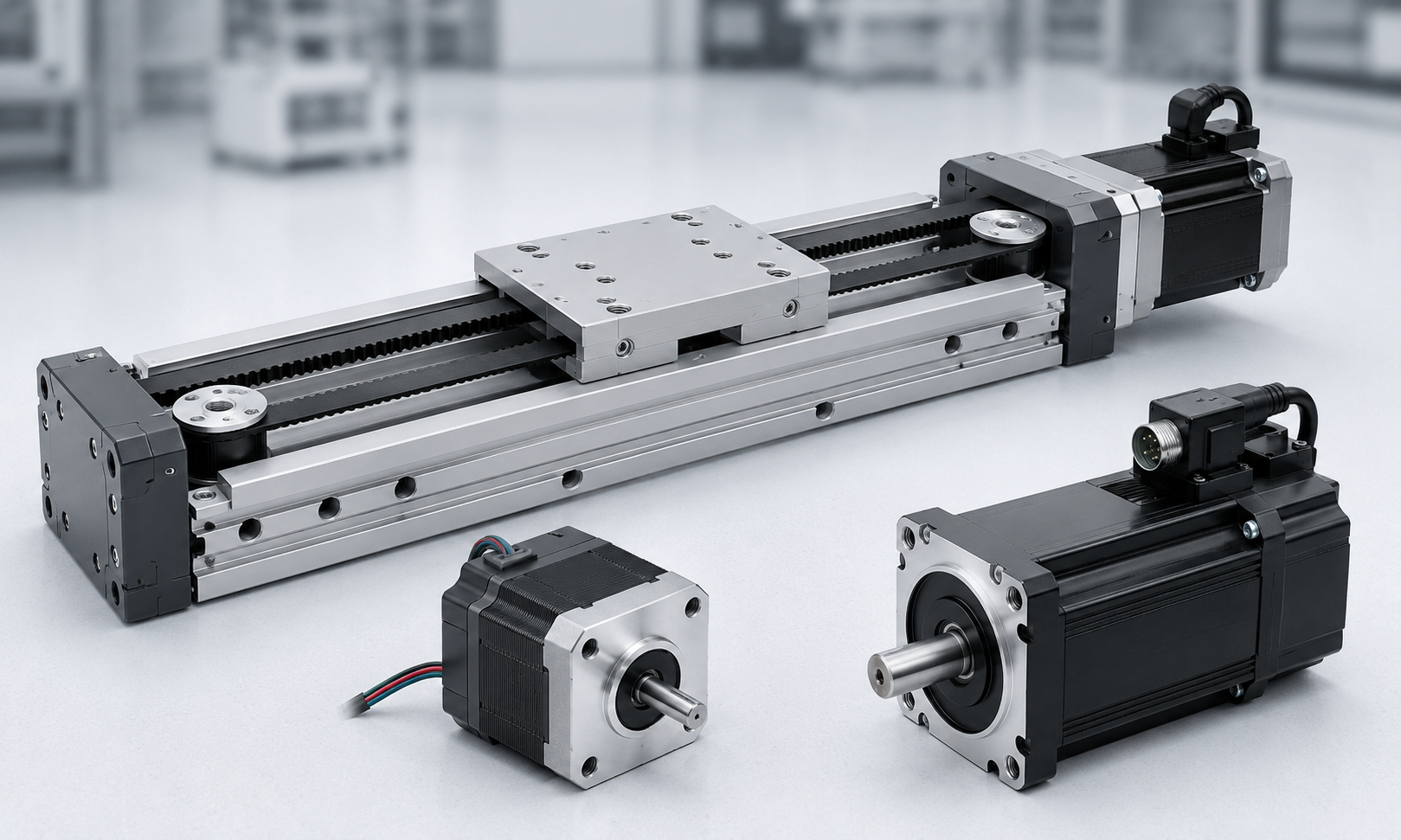

同步带模组伺服电机与步进电机选型
根据扭矩、转速、加速度和负载惯量,为同步带模组选择合适的伺服电机或步进电机。

1. 同步带模组电机选型需要确认的参数

在选择伺服电机或步进电机之前,应先确认以下应用条件:

  • 工件负载及总运动质量
  • 水平、垂直或倾斜安装
  • 所需最高运行速度
  • 加速时间和减速时间
  • 有效运行行程
  • 定位精度和重复定位精度要求
  • 同步轮节圆直径
  • 是否配置减速机及减速比
  • 运行周期和工作占空比
  • 摩擦阻力及外部作用力
  • 可用电机安装空间
  • 是否需要带刹车电机

电机不仅要达到目标转速,还必须在整个运行周期内提供足够的连续扭矩和峰值扭矩。即使两台电机的额定功率相同,其额定扭矩、峰值扭矩、额定转速和转子惯量也可能存在明显差异。

2. 同步带模组选择伺服电机还是步进电机?

伺服电机和步进电机都可以用于同步带模组,但二者适合的速度、负载和控制要求不同。

对比项目 伺服电机 步进电机
控制方式 采用编码器反馈的闭环控制 通常采用开环控制,也可选择闭环步进
高速性能 中高速运行时仍能保持较好的扭矩输出 转速升高后输出扭矩明显下降
加速度 适合高加速度和短节拍运行 更适合中低加速度运行
定位可靠性 编码器能够检测位置偏差 开环系统过载时可能出现丢步
运行平稳性 宽速度范围内运行较为平稳 部分转速区间可能产生共振
系统成本 电机、驱动器及调试成本较高 整体成本相对较低
典型应用 高速自动化、频繁启停、高可靠定位 轻负载、低速及成本敏感型设备

适合选择伺服电机的情况

同步带模组存在以下要求时,通常优先选择伺服电机:

  • 运行速度较高
  • 加减速度较大
  • 需要频繁往复运动
  • 设备运行节拍较短
  • 对定位可靠性要求较高
  • 负载较大或负载变化明显
  • 需要闭环位置监控
  • 需要进行多轴同步控制

适合选择步进电机的情况

以下应用条件可考虑使用步进电机:

  • 运行速度较低
  • 加速度要求不高
  • 负载较轻且变化较小
  • 只进行简单的点到点定位
  • 设备运行频率较低
  • 对设备成本比较敏感

如果应用中不能接受丢步,可以使用闭环步进电机代替传统开环步进系统。

3. 计算同步带模组总运动质量

电机选型时不能只计算工件重量,还应将所有随滑台运动的部件计入总运动质量:

m = m负载 + m滑台 + m工装 + m线缆 + m其他

其中:

  • m为总运动质量,单位为千克
  • m负载为工件或产品质量
  • m工装包括夹具、机械手、安装板和治具
  • m线缆包括运动线缆、气管和拖链

如果忽略夹具、拖链或安装板的质量,计算得到的加速扭矩会偏小,容易造成电机容量不足。

4. 计算同步带模组所需直线推力

水平安装

同步带模组水平安装时,所需直线推力可以按照以下公式估算:

F = ma + Ff + Fe

其中:

  • F为所需直线推力,单位为牛顿
  • m为总运动质量,单位为千克
  • a为所需加速度,单位为米每二次方秒
  • Ff为摩擦力及传动阻力
  • Fe为其他外部作用力

模组匀速运行时,加速度为零,电机主要克服摩擦力和外部阻力。但在加速阶段,惯性力通常会成为总推力中的主要部分。

垂直安装

同步带模组垂直向上运动时,还需要克服负载重力:

F = m(g + a) + Ff + Fe

其中,g为重力加速度,通常取9.81 m/s²

垂直轴向下运行时,电机不仅需要控制重力负载,还要在减速阶段稳定吸收运动能量。此类应用还应检查伺服驱动器的再生制动能力,并根据需要配置制动电阻。

5. 计算同步轮所需扭矩

得到所需直线推力后,可将其换算为同步轮扭矩:

T同步轮 = F × r / η

其中:

  • T同步轮为同步轮所需扭矩,单位为牛·米
  • F为所需直线推力
  • r为同步轮节圆半径,单位为米
  • η为机械传动总效率

计算时应使用同步轮节圆半径,而不是同步轮外径的一半。节圆直径通常可以从同步轮图纸或同步带轮规格表中获得。

如果电机与同步轮之间配置了减速机,则电机端所需扭矩可估算为:

T电机 = T同步轮 / (i × η减速机)

其中:

  • i为减速比,即电机转速与输出转速之比
  • η减速机为减速机传动效率

减速机可以降低电机端所需扭矩和折算负载惯量,但同时会降低输出转速,并可能引入一定的传动背隙。

6. 计算所需电机转速

同步轮转速由模组目标线速度和同步轮节圆直径决定:

n同步轮 = 60v / (πD)

其中:

  • n同步轮为同步轮转速,单位为转每分钟
  • v为模组目标线速度,单位为米每秒
  • D为同步轮节圆直径,单位为米

配置减速机时,电机转速为:

n电机 = n同步轮 × i

计算得到的电机转速应处于电机允许的连续运行范围内。不能只确认电机最高转速高于计算转速,还必须通过电机扭矩—转速曲线,确认电机在该运行转速下仍能够输出足够的扭矩。

7. 校核负载惯量

负载惯量会影响同步带模组的加速响应、定位稳定性和伺服调试难度。同步轮直接驱动时,直线运动质量折算到同步轮轴上的惯量可近似计算为:

J直线负载 = mr²

完整的负载惯量还应包括:

  • 主动同步轮惯量
  • 从动同步轮惯量
  • 同步带惯量
  • 联轴器惯量
  • 减速机输出端惯量
  • 其他旋转部件惯量

如果配置减速机,折算到电机轴上的负载惯量为:

J折算 = J负载 / i²

负载惯量比可以表示为:

惯量比 = J折算 / J电机

惯量比越低,通常越有利于伺服调试和快速响应。但具体允许范围与伺服系统性能、设备刚性、运动曲线和控制要求有关,应参考电机厂商给出的推荐惯量比。

8. 校核加速扭矩

电机不仅要加速直线负载,还要加速同步轮、联轴器和其他旋转部件。旋转部件所需加速扭矩为:

T加速 = J × α

其中:

  • J为折算到电机轴上的总惯量
  • α为角加速度,单位为弧度每二次方秒

电机峰值扭矩应大于加速阶段所需的总扭矩:

T所需峰值 = T负载 + T加速

对于高加速度和短节拍应用,加速阶段所需扭矩可能远高于匀速阶段所需扭矩。

9. 校核连续扭矩、峰值扭矩和电机功率

同步带模组电机选型时,需要分别校核连续扭矩、峰值扭矩和电机功率。

连续扭矩

连续扭矩用于判断电机在重复工作循环中是否会过热。可以根据完整运行周期计算均方根扭矩:

TRMS = √[(T₁²t₁ + T₂²t₂ + ... + Tₙ²tₙ) / (t₁ + t₂ + ... + tₙ)]

计算得到的均方根扭矩应小于电机额定连续扭矩。

峰值扭矩

峰值扭矩主要用于加速、减速、紧急停止或短时间外部负载。所需峰值扭矩不能超过电机允许的瞬时最大扭矩。

电机功率

机械功率可以通过直线推力或旋转扭矩估算:

P = Fv / η

也可以表示为:

P = Tω

电机功率可以用于初步筛选,但最终选型仍需要根据电机扭矩、运行转速、负载惯量和工作循环进行确认。相同额定功率的电机,其峰值扭矩和动态响应性能可能完全不同。

10. 合理选择安全系数

为补偿负载波动、摩擦变化、计算误差和长期磨损,通常需要在计算扭矩基础上增加安全系数。

对于运行条件稳定的水平轴,可以初步采用约1.3至1.5的扭矩安全系数。以下应用通常需要更大的安全余量:

  • 垂直安装
  • 高加速度运行
  • 频繁启停
  • 冲击负载或负载变化较大
  • 摩擦阻力不确定
  • 长期连续运行
  • 高温、粉尘或其他复杂环境

安全系数也不宜盲目增大。电机过度放大可能增加转子惯量,反而降低系统的加速性能和响应速度。

11. 垂直同步带模组带刹车电机选型

同步带模组垂直或倾斜安装时,如果断电后负载可能在重力作用下下落,应优先选择带电磁抱闸的伺服电机或步进电机。

电机抱闸主要用于设备停止或断电时保持轴的位置,通常不应作为每个运行周期中的动态制动器使用。

垂直轴选型时应确认:

  • 抱闸保持扭矩高于负载产生的静态重力扭矩
  • 抱闸保持扭矩具有合理的安全余量
  • 电机完全停止后再闭合抱闸
  • 松开抱闸前,电机已经建立保持扭矩
  • 伺服驱动器能够处理向下运行产生的再生能量
  • 重载应用是否需要配置配重、气弹簧或平衡机构

对于涉及人员安全或贵重设备的垂直轴,还应根据风险等级配置机械锁止、防坠落机构或其他冗余保护装置。

12. 同步带模组电机安装方向

根据设备内部空间、线缆走向和整机布局,同步带模组可以采用不同的电机安装方向。

安装方式 结构特点 适用情况
直连安装 电机通过联轴器与主动同步轮同轴连接 结构简单、传动效率较高
左侧折返安装 电机安装在模组侧面,通过同步带或减速机构传动 轴向安装空间受限的设备
右侧折返安装 与左侧安装结构对称 根据设备布局和线缆方向选择
底部或平行安装 电机安装在模组下方或与模组平行布置 紧凑型设备和封闭式机械结构

电机安装方向通常不会改变同步带模组的基本直线推力需求,但增加的同步轮、传动带或减速机会改变传动比、效率、背隙和旋转惯量,因此必须计入电机选型计算。

13. 同步带模组电机选型计算案例

某水平安装的同步带模组,应用参数如下:

  • 总运动质量:35 kg
  • 最高运行速度:1.5 m/s
  • 所需加速度:4 m/s²
  • 摩擦力及外部阻力:25 N
  • 同步轮节圆直径:60 mm
  • 传动效率:92%
  • 电机与主动同步轮直接连接

第一步:计算直线推力

F = ma + Ff

F = 35 × 4 + 25 = 165 N

第二步:计算同步轮扭矩

同步轮节圆半径为:

r = 0.06 / 2 = 0.03 m

T = 165 × 0.03 / 0.92 ≈ 5.38 N·m

该结果是加速阶段同步轮所需的近似负载扭矩,尚未加入同步轮、联轴器等旋转部件的加速惯量和安全系数。

第三步:计算同步轮转速

n = 60 × 1.5 / (π × 0.06)

n ≈ 477 rpm

第四步:估算机械功率

P = Fv / η

P = 165 × 1.5 / 0.92 ≈ 269 W

计算得到的功率不能直接作为最终电机额定功率。还需要校核电机峰值扭矩、均方根扭矩、转子惯量、运行节拍,以及电机在约477 rpm时能够提供的实际扭矩。

该应用具有较高的加速度和往复运行要求,通常选择伺服电机比开环步进电机更加合适。最终电机型号应结合厂商提供的扭矩—转速曲线和允许惯量比进行确认。

14. 同步带模组电机选型常见错误

只按照额定功率选择电机

额定功率不能直接说明电机是否具有足够的峰值扭矩,也不能说明其在目标转速下是否能够稳定输出所需扭矩。

忽略滑台和工装质量

只计算工件重量,会低估同步带模组加速时所需的惯性力。

忽略步进电机高速扭矩下降

步进电机在静止状态可能具有较大的保持扭矩,但其输出扭矩会随着转速升高而明显下降。

将最大扭矩作为连续扭矩使用

峰值扭矩只能在较短时间内使用。长时间或频繁使用可能导致电机过热或驱动器报警。

忽略负载惯量

负载惯量与电机惯量不匹配,可能造成响应缓慢、振动、过冲或伺服参数难以调试。

垂直安装时忽略重力

垂直轴必须计算负载重力,并通常需要选择带抱闸的电机。

忽略完整运行周期

加速时间、匀速时间、减速时间、停止时间和循环频率都会影响均方根扭矩和电机温升。

15. 同步带模组电机选型检查清单

确认同步带模组电机型号前,应检查以下项目:

  • 电机允许转速高于计算运行转速
  • 扭矩—转速曲线满足实际运行点要求
  • 电机额定扭矩高于计算均方根扭矩
  • 电机峰值扭矩高于加速和减速阶段所需扭矩
  • 负载惯量比处于电机厂商建议范围内
  • 电机和驱动器能够满足工作循环要求
  • 电机安装方向符合整机空间布局
  • 联轴器、减速机和同步轮与电机轴尺寸匹配
  • 垂直轴抱闸扭矩满足负载保持要求
  • 伺服驱动器能够处理再生能量
  • 动力线和编码器线满足弯曲及环境要求
  • 计算结果已经加入合理的安全系数

常见问题

同步带模组需要多大功率的电机?

所需功率与运动质量、速度、加速度、同步轮直径、传动效率和工作循环有关。可以使用P = Fv / η进行初步估算,但最终还需要校核连续扭矩、峰值扭矩、电机转速和负载惯量。

同步带模组用伺服电机还是步进电机好?

高速、高加速度、频繁启停和高定位可靠性应用通常选择伺服电机。低速、轻负载、运行要求简单且成本敏感的应用,可以考虑步进电机。

同步带模组电机越大越好吗?

不是。电机过大不仅会增加成本和重量,还会增加转子惯量。过大的电机惯量可能降低加速响应,并增加伺服系统调试难度。

垂直同步带模组必须使用带刹车电机吗?

如果断电后负载存在下落风险,建议使用带电磁抱闸的电机。涉及人员或设备安全时,还应配置机械防坠落保护。

同步带模组可以配置减速机吗?

可以。减速机能够提高输出扭矩并降低折算到电机轴上的负载惯量,但同时会改变输出转速、传动效率、背隙和系统总惯量。

总结

同步带模组电机选型应以完整的负载和运动要求为基础。选型过程包括计算总运动质量、直线推力、同步轮扭矩、电机转速、负载惯量、加速扭矩、均方根扭矩和峰值扭矩。

对于高速、高加速度和高定位可靠性的自动化设备,通常优先选择伺服电机。对于速度较低、负载较轻且成本敏感的简单应用,可以选择步进电机。同步带模组垂直安装时,应配置满足保持扭矩要求的带刹车电机,并根据安全等级增加机械防坠落或负载平衡机构。

最终电机型号应结合电机厂商提供的扭矩—转速曲线、允许惯量比、工作循环和温升限制进行确认。
