El recorrido de una correa de distribuciónmódulo linealDetermina qué tan lejos puede moverse el carro a lo largo del eje. Seleccionar la carrera correcta no es simplemente una cuestión de hacer coincidir la carrera del módulo con la distancia de movimiento requerida. Los ingenieros también deben considerar la carrera efectiva, el margen de seguridad, la longitud del carro, el espacio libre final, el espacio de instalación y las limitaciones operativas de carrera larga.
Si la carrera seleccionada es demasiado corta, el carro puede alcanzar el límite mecánico antes de completar el proceso requerido. Si la carrera es innecesariamente larga, el módulo puede ocupar más espacio de instalación, aumentar la vibración de la correa y elevar el costo general del sistema. Una carrera adecuada debe proporcionar suficiente recorrido utilizable manteniendo al mismo tiempo la rigidez, la velocidad, la estabilidad de posicionamiento y la eficiencia de la instalación.

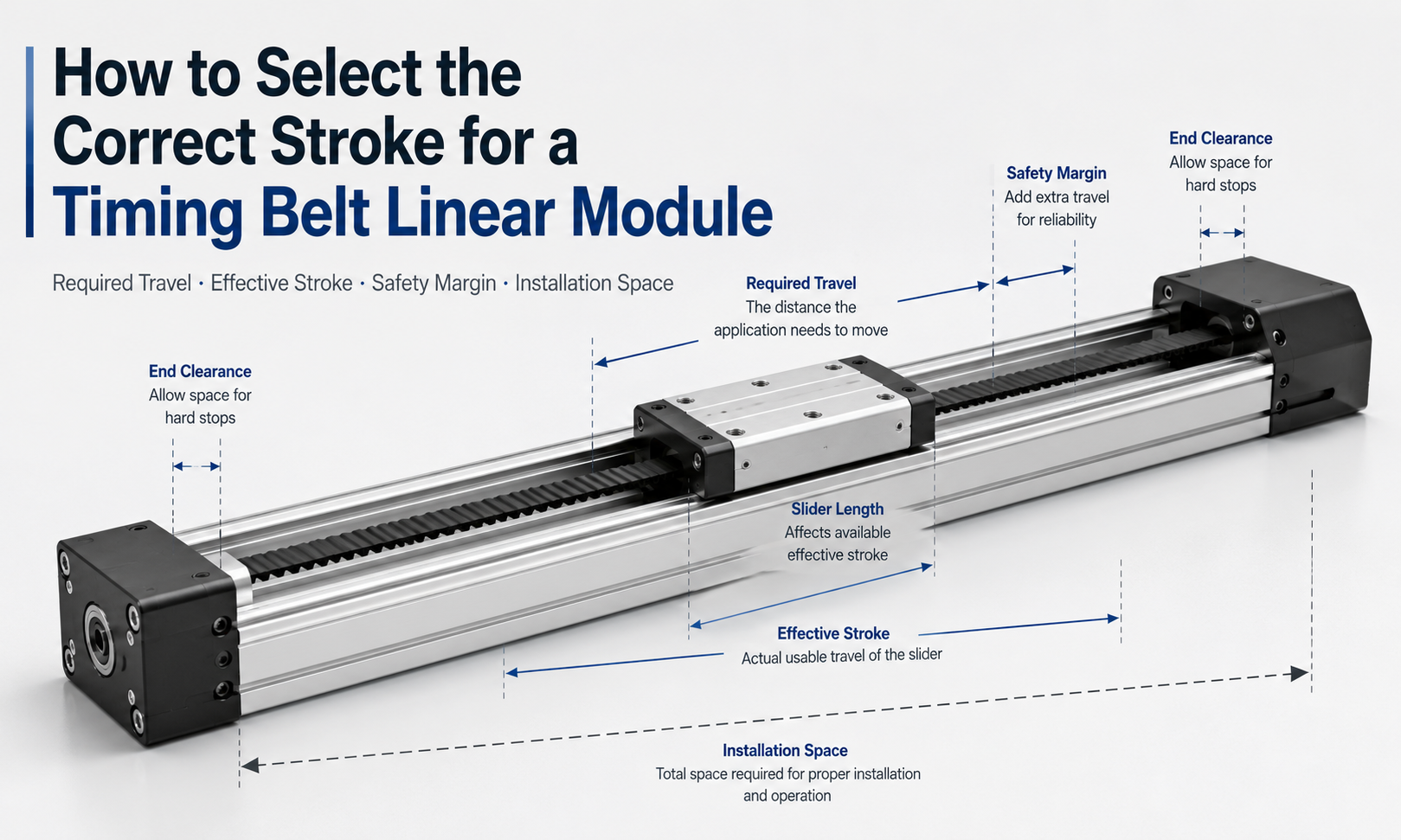

¿Cuál es la carrera de un módulo lineal de correa de distribución?
La carrera de un módulo lineal de correa de distribución es el recorrido lineal máximo disponible para el carro en movimiento entre sus posiciones finales permitidas. Generalmente se especifica en milímetros y también puede describirse como longitud de recorrido o recorrido de trabajo.
No se debe confundir la carrera con la longitud total del módulo lineal. El módulo completo también contiene el carro, las carcasas de las poleas, la estructura de montaje del motor, los componentes tensores y las holguras finales. Por lo tanto, la longitud total del módulo es siempre mayor que la carrera nominal.
La relación se puede representar de forma simplificada como:
Longitud total del módulo ≈ Carrera + Longitud del carro + Longitud de la estructura final
Las dimensiones exactas dependen de la serie del módulo, la disposición de las poleas, el método de instalación del motor y la estructura protectora.
Recorrido requerido y carrera efectiva
El primer paso en la selección de la carrera del módulo lineal de la correa de distribución es determinar la distancia de movimiento real requerida por la aplicación.
Viaje requeridoes la distancia entre la posición inicial y la posición final de trabajo del carro. Debe incluir todas las posiciones del proceso, posiciones de carga, posiciones de descarga, puntos de inspección y distancias de aproximación de herramientas.
Golpe efectivoes la parte de la carrera del módulo que se puede utilizar de forma segura durante el funcionamiento normal. Excluye áreas cercanas a los extremos mecánicos que no deben usarse como posiciones de parada de rutina.
Una relación de selección básica es:
Carrera seleccionada ≥ Recorrido requerido + Margen de seguridad
Por ejemplo, si un mecanismo de recogida y colocación requiere una distancia de movimiento real de 1200 mm, seleccionar un módulo con exactamente 1200 mm de carrera no deja margen para el ajuste de posicionamiento, la desaceleración o la desviación de la instalación. Normalmente se debería seleccionar una carrera nominal más larga.
Por qué es necesario un margen de seguridad
Amódulo de correa de distribuciónno debe funcionar repetidamente en su límite de recorrido mecánico absoluto. Un margen de seguridad adecuado ayuda a evitar que el carro entre en contacto con la estructura final y proporciona espacio para la desaceleración, la instalación del sensor y el ajuste de posición futuro.
Es posible que el margen de seguridad deba cubrir:
- Distancia de aceleración y desaceleración.
- Tolerancia de posicionamiento
- Distancia de activación de finales de carrera y sensores
- Desviación del montaje mecánico
- Variación del tamaño de la pieza de trabajo
- Saliente de herramienta o pinza
- Ajuste del proceso futuro
Para el dimensionamiento preliminar, los ingenieros pueden reservar un porcentaje del recorrido requerido o agregar una asignación fija en ambos extremos. El margen final debe determinarse según la velocidad, aceleración, método de control, carga útil y precisión de parada.
Las aplicaciones de alta velocidad generalmente requieren más distancia de desaceleración que las aplicaciones de baja velocidad. Los sistemas con grandes cargas útiles o alta inercia también pueden necesitar espacio adicional en los extremos.
Cómo calcular la carrera recomendada
Un cálculo preliminar práctico se puede expresar como:
Carrera recomendada = Recorrido requerido + Margen del extremo izquierdo + Margen del extremo derecho
Cuando el margen de seguridad se especifica como porcentaje:
Carrera recomendada = Recorrido requerido × (1 + Relación de margen de seguridad)
Ejemplo de selección de trazo
Suponga que un sistema de transferencia automatizado tiene los siguientes requisitos:
- Distancia de movimiento requerida: 1.500 mm
- Margen de seguridad del extremo izquierdo: 75 mm
- Margen de seguridad del extremo derecho: 75 mm
La carrera mínima recomendada es:
1.500 mm + 75 mm + 75 mm = 1.650 mm
Si el fabricante proporciona incrementos de carrera estándar, se debe seleccionar la siguiente carrera estándar disponible por encima de 1.650 mm. Por ejemplo, una carrera de 1.700 mm o 1.800 mm puede ser adecuada según la serie del producto.
Elegir la siguiente carrera estándar más grande es generalmente más seguro que seleccionar una carrera más corta y operar cerca de los límites mecánicos.
Considere la longitud del carro
La longitud del carro afecta tanto a la superficie de montaje útil como a la longitud total del módulo lineal. Un carro más largo puede mejorar la distribución de la carga y proporcionar más espacio para montar accesorios, robots, pinzas o ejes secundarios. Sin embargo, también aumenta la longitud total de instalación.
Al determinar el envolvente de instalación requerido, los ingenieros deben considerar:
- Carrera nominal
- Longitud del carro
- Longitud de la carcasa del extremo de accionamiento
- Longitud de la carcasa del extremo de tensión
- Dimensiones del motor y la caja de cambios.
- Longitud del acoplamiento o del adaptador del motor
- Radio de curvatura del transportador de cables
Dos módulos con la misma carrera nominal pueden tener diferentes longitudes totales porque su carro y sus estructuras finales son diferentes. Siempre se debe comprobar el plano dimensional antes de finalizar el espacio de instalación.
Deje suficiente espacio libre final
El espacio final es la distancia reservada entre la posición de parada normal y el extremo mecánico del módulo. Este espacio ayuda a proteger el carro, la correa de distribución, el sistema de poleas y los componentes finales del impacto.
Normalmente, el carro debería detenerse mediante la desaceleración programada antes de alcanzar el límite mecánico. Los sensores de límite y los límites de software deben configurarse como medidas de protección en lugar de usarse como puntos de parada normales del proceso.
Al seleccionar la holgura final, considere:
- Velocidad máxima de funcionamiento
- Ajustes de aceleración y desaceleración
- Carga útil y masa en movimiento
- Distancia de parada de emergencia
- Rendimiento de ajuste de servo
- Distancia de respuesta del sensor
- Precisión de posicionamiento del controlador
Un eje de alta velocidad y carga pesada generalmente requiere más distancia de frenado que un eje de baja velocidad y carga ligera.
Verifique el espacio de instalación disponible
La selección de carrera debe coordinarse con el diseño real de la máquina. El módulo debe caber dentro del espacio disponible no sólo durante la instalación sino también durante todo su ciclo operativo.
El espacio de instalación debe incluir espacio para:
- El cuerpo completo del módulo lineal.
- El motor y la caja de cambios.
- Portacables y tubos neumáticos.
- Conectores electricos
- Pernos de montaje y herramientas de ajuste.
- Acceso a lubricación y mantenimiento.
- Mover accesorios y piezas de trabajo
En máquinas compactas, la orientación del motor puede afectar significativamente el espacio requerido. Se pueden evaluar configuraciones de motor en línea, plegados o montados lateralmente para reducir la longitud total de la máquina.
Cuando el espacio es limitado, no se debe acortar el módulo reduciendo el margen de seguridad necesario. Una dirección de instalación, un diseño del carro o una disposición del motor diferentes suelen ser una mejor solución.
Relación entre carrera y longitud de la correa de distribución
A medida que aumenta la carrera, también aumenta la longitud requerida de la correa de distribución. La correa se desplaza alrededor de la polea motriz y la polea tensora, con ambos extremos conectados al carro móvil o actuando sobre él según el diseño del módulo.
Un concepto simplificado de longitud del cinturón es:
Longitud de la correa de distribución ≈ 2 × Distancia entre centros de la polea + Longitud de la envoltura de la polea + Margen de tensión
La longitud real de la correa debe calcularse de acuerdo con el diámetro del paso de la polea, el recorrido de la correa, el método de conexión del carro y la estructura tensora. Debe confirmarse utilizando los datos de diseño del fabricante en lugar de estimarse únicamente a partir de la carrera nominal.
Un cinturón más largo tiene una mayor deformación elástica. Bajo aceleración, desaceleración y cambios de carga, esta deformación puede influir en la estabilidad del posicionamiento y el tiempo de estabilización.
Limitaciones del módulo de correa de distribución de carrera larga
Los módulos lineales de correa de distribución se adaptan bien a aplicaciones de carrera larga y alta velocidad, pero aumentar la carrera introduce consideraciones de ingeniería adicionales.
1. Elasticidad del cinturón
Una correa de distribución más larga puede producir un alargamiento más elástico bajo carga. Aunque los dientes de la correa evitan el deslizamiento normal de la transmisión, el estiramiento de la correa aún puede afectar la precisión y la respuesta del posicionamiento dinámico.
2. Vibración de la correa
Las secciones largas de la correa sin soporte pueden vibrar a alta velocidad. Una tensión incorrecta de la correa, una aceleración rápida o perfiles de movimiento inadecuados pueden aumentar el ruido y las vibraciones.
3. Deflexión estructural
El perfil de aluminio o la viga de soporte pueden doblarse cuando el módulo se hace más largo. El efecto es más significativo cuando el módulo se monta horizontalmente con puntos de soporte limitados.
4. Aceleración permitida reducida
Los sistemas de carrera larga pueden requerir una menor aceleración para controlar la vibración de la correa, el impacto del carro y la oscilación estructural. Por lo tanto, la velocidad máxima y la aceleración máxima deben evaluarse por separado.
5. Estabilidad de posicionamiento
Para recorridos extremadamente largos o requisitos de posicionamiento exigentes, la elasticidad de la correa, la deformación del marco y la expansión térmica pueden afectar la repetibilidad en diferentes posiciones.
6. Gestión de cables
Los recorridos largos requieren un portacables más largo, un cable eléctrico y un sistema de tubos neumáticos. La fuerza de arrastre adicional debe incluirse en el cálculo de la carga en movimiento.
7. Alineación de la instalación
Un módulo largo requiere una superficie de montaje recta y nivelada. Una mala planitud de la base o una alineación incorrecta pueden aumentar la resistencia de la guía, el ruido y el desgaste desigual.
Compatible con módulos de carrera larga
Un módulo lineal de correa de distribución largo debe soportarse de acuerdo con los intervalos de montaje recomendados por el fabricante. Depender únicamente de los dos extremos puede provocar la desviación del perfil y reducir la precisión del movimiento.
Los métodos de soporte comunes incluyen:
- Soporte continuo a lo largo de la base del módulo.
- Múltiples puntos de montaje a lo largo del perfil.
- Instalación sobre un marco de acero rígido.
- Soportes adicionales para luces largas
- Módulos paralelos para estructuras móviles anchas o pesadas
La superficie de montaje debe tener planitud, rigidez y resistencia adecuadas. En los sistemas de pórtico también se debe controlar el paralelismo y la diferencia de altura entre los dos ejes.
¿Carrera estándar o carrera personalizada?
Muchos módulos lineales de correas de distribución están disponibles con longitudes de carrera configurables o personalizadas. Sin embargo, seleccionar una carrera estándar puede simplificar la fabricación, la entrega, el reemplazo y el mantenimiento futuro.
Una carrera estándar suele ser adecuada cuando:
- El diseño de la aplicación se puede ajustar ligeramente.
- La entrega rápida es importante
- El reemplazo futuro debería ser conveniente
- La máquina utiliza componentes estandarizados.
Un trazo personalizado puede ser necesario cuando:
- El espacio de instalación es estrictamente limitado.
- La distancia recorrida es inusualmente larga.
- La máquina tiene una envolvente estructural fija.
- El módulo debe coincidir con una línea de producción existente.
- Se requieren carros especiales o estructuras finales.
Incluso para un módulo personalizado, se debe conservar suficiente espacio libre y de mantenimiento en los extremos.
Selección de carrera para diferentes aplicaciones
| Solicitud | Enfoque de selección de trazo | Consideraciones principales |
|---|---|---|
| Recoger y colocar | Distancia entre los puntos de recogida y colocación | Ancho de la pinza, distancia de aceleración y margen de posicionamiento |
| Transferencia de materiales | Distancia entre estaciones de producción | Longitud de la pieza de trabajo, espacio libre de carga y tiempo de ciclo |
| Inspección visual | Rango completo de escaneo de la cámara | Campo de visión, distancia de superposición y movimiento del cable. |
| dispensación | Área máxima de procesamiento | Compensación de herramienta, límites de trayectoria y espacio de desaceleración |
| Robot pórtico | Ancho o largo de trabajo de la máquina. | Rigidez del haz, sincronización de doble eje y holgura final |
| Equipos de embalaje | Distancia de transferencia y posicionamiento del producto. | Variación del tamaño del producto y cambio de producción. |
Errores comunes en la selección de trazos
Seleccionar una carrera igual al recorrido requerido
Esto no deja margen de seguridad para desaceleración, activación de sensores o ajuste de instalación.
Ignorando la longitud total del módulo
La carrera nominal no incluye el carro completo ni las estructuras finales. Es posible que el módulo no quepa en el espacio previsto para la máquina.
Uso de topes mecánicos como posiciones de parada normales
Los impactos frecuentes en los extremos pueden dañar el carro, la conexión de la correa, los cojinetes y los componentes de la polea.
Ignorar las dimensiones de la herramienta y la pieza de trabajo
Es posible que la posición del carro por sí sola no represente la envolvente completa del movimiento. Las pinzas, los accesorios y las piezas de trabajo pueden extenderse más allá del carro.
Suponiendo que cada carrera larga pueda ejecutarse a la máxima aceleración
El módulo puede ser capaz de alcanzar alta velocidad pero requerir una aceleración reducida debido a la vibración de la correa, la rigidez del marco o la carga en movimiento.
No reservar espacio de mantenimiento
Un acceso insuficiente puede dificultar el ajuste de la tensión de la correa, el reemplazo del motor y el mantenimiento del sensor.
Proceso de selección de carrera del módulo lineal de la correa de distribución
- Identificar todos los puestos de trabajo requeridos.
- Calcule la distancia máxima entre las posiciones extremas.
- Incluye herramienta, accesorio y saliente de la pieza de trabajo.
- Añade márgenes de aceleración, desaceleración y posicionamiento.
- Seleccione el siguiente trazo estándar o personalizado adecuado.
- Calcule la longitud completa de instalación del módulo.
- Verifique el espacio del motor, la caja de cambios y el portacables.
- Evalúe la vibración de la correa y la rigidez estructural para carreras largas.
- Confirme los requisitos de carga útil, velocidad, aceleración y posicionamiento.
- Verificar las dimensiones finales utilizando el plano técnico del fabricante.
Preguntas frecuentes
¿La carrera del módulo es la misma que la distancia de trabajo efectiva?
No siempre. La carrera nominal es el recorrido mecánico disponible, mientras que la distancia de trabajo efectiva debe excluir el espacio de seguridad reservado cerca de ambos extremos.
¿Cuánto margen de seguridad se debe agregar al viaje requerido?
El margen depende de la velocidad, la aceleración, la carga útil, la precisión de frenado y la disposición de los sensores. Se puede agregar como una distancia fija en cada extremo o como un porcentaje del recorrido requerido. Los sistemas de alta velocidad y alta inercia normalmente necesitan un margen mayor.
¿Se puede fabricar un módulo de correa de distribución con una carrera personalizada?
Sí. Se pueden producir muchos módulos de correa de distribución con perfiles y longitudes de correa personalizados. La carrera máxima práctica todavía depende de la rigidez del perfil, el comportamiento de la correa, la carga, la velocidad y las condiciones de montaje.
¿Un recorrido más largo reduce la precisión del posicionamiento?
Una carrera más larga no causa automáticamente un mal posicionamiento, pero la elasticidad de la correa, la deflexión estructural, la vibración y la expansión térmica se vuelven más significativas a medida que aumenta el recorrido. Estos factores deben considerarse durante el diseño del sistema.
¿El carro debería detenerse en el extremo mecánico del módulo?
No. La posición de parada normal debe permanecer dentro del límite mecánico. Los límites del software, los interruptores de límite y la desaceleración programada deben evitar que el carro entre en contacto con la estructura final.
¿Qué información se requiere al pedir un módulo de carrera larga?
La información importante incluye recorrido requerido, carga útil, dirección de montaje, velocidad, aceleración, requisitos de posicionamiento, ciclo de trabajo, disposición del motor, espacio de instalación y condiciones de soporte.
Conclusión
La selección correcta de la carrera del módulo lineal de la correa de distribución comienza con la distancia de movimiento real, pero también debe tener en cuenta los márgenes de seguridad, las dimensiones del carro, la holgura final y el entorno de instalación completo. Para aplicaciones de carrera larga, la elasticidad de la correa, la vibración, la deflexión del perfil, la gestión de cables y el soporte de montaje deben evaluarse juntos.
Un método de selección confiable es calcular el recorrido requerido, agregar márgenes adecuados en ambos extremos, elegir el siguiente trazo estándar apropiado y luego verificar las dimensiones completas del módulo utilizando el dibujo técnico. Este enfoque ayuda a evitar recorridos insuficientes, impactos mecánicos, interferencias en la instalación y longitudes innecesarias del sistema.
