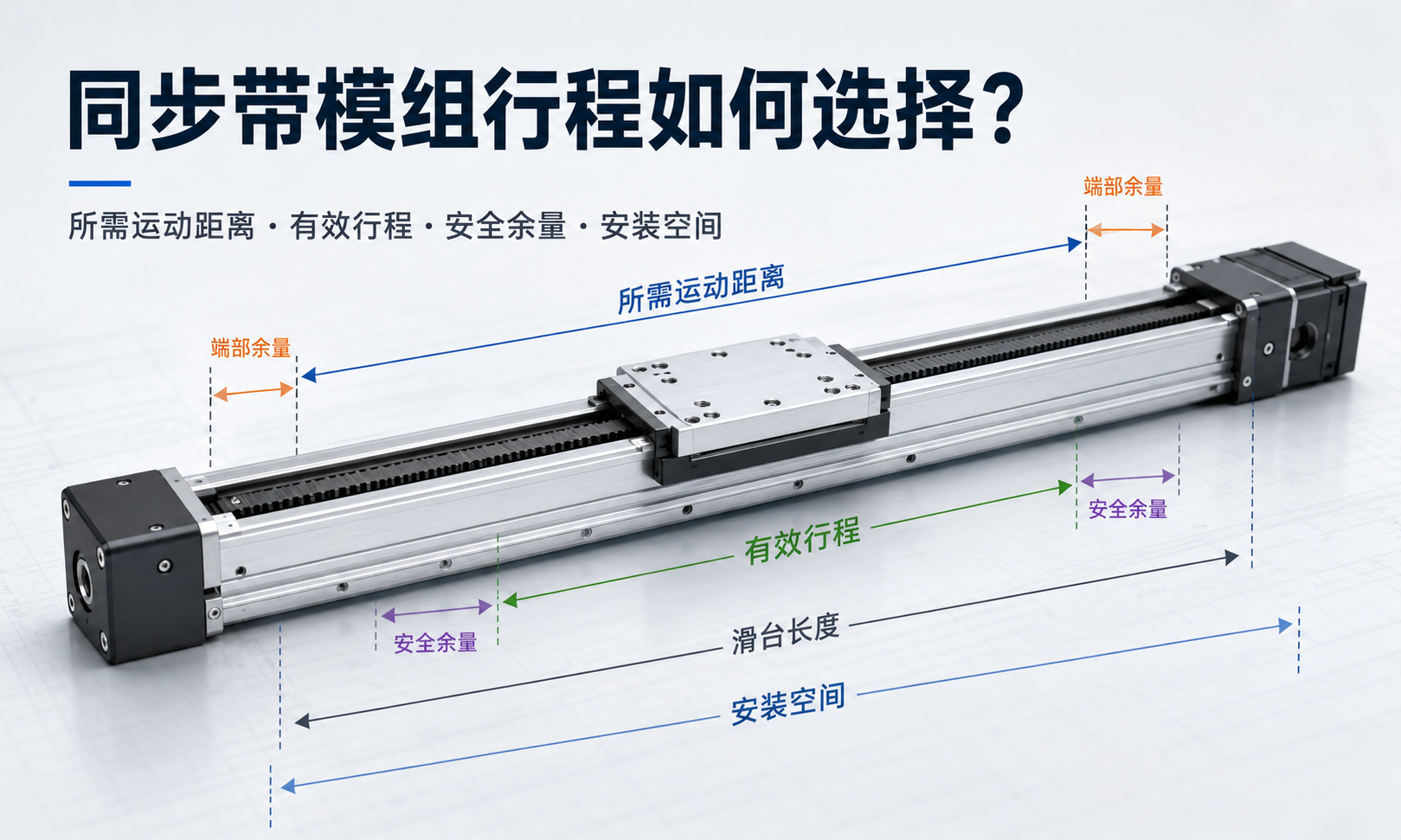

同步带模组行程如何选择？

同步带模组的行程决定了工作滑台能够沿直线轴移动的最大距离。选择同步带模组行程时，不能简单地将模组行程设置为设备所需的运动距离，还需要综合考虑有效行程、安全余量、滑台长度、端部余量、安装空间以及长行程运行限制。

如果选择的行程过短，滑台可能在完成工艺动作之前就到达机械极限。如果行程选择过长，则可能增加设备占用空间、同步带振动和系统成本。合理的行程应在满足有效运动距离的同时，兼顾模组刚性、运行速度、定位稳定性和安装效率。

什么是同步带模组行程？

同步带模组行程是指工作滑台在两个允许极限位置之间可以实现的最大直线移动距离，通常以毫米为单位，也可以称为移动行程、运行行程或工作行程。

模组行程并不等于模组的总长度。完整的同步带模组还包括工作滑台、同步轮端座、电机安装结构、同步带张紧结构以及两端安全空间。因此，模组总长度一定大于标称行程。

两者之间可以用下面的简化关系表示：

模组总长度 ≈ 行程长度 + 滑台长度 + 两端结构长度

具体尺寸会受到模组系列、同步轮结构、电机安装方式和防护结构的影响，应以产品尺寸图为准。

所需运动距离与有效行程

选择同步带模组行程的第一步，是确定设备实际需要的运动距离。

所需运动距离是指滑台从起始工作位置移动到最终工作位置的距离。计算时应包含所有加工位置、上料位置、下料位置、检测位置以及工具接近距离。

有效行程是指同步带模组在正常运行过程中能够安全使用的行程范围。有效行程通常不包括靠近两端机械极限、不能作为日常停止位置使用的区域。

基本选型关系可以表示为：

选择行程 ≥ 所需运动距离 + 安全余量

例如，某个取放机构实际需要移动1,200毫米。如果直接选择行程为1,200毫米的同步带模组，就无法为位置调整、减速运行和安装误差预留空间，因此通常需要选择更长的标称行程。

为什么需要预留安全余量？

同步带模组不应长期在绝对机械极限位置运行。合理的安全余量可以避免滑台撞击模组端部，并为减速、传感器安装和后期位置调整预留空间。

安全余量通常需要覆盖以下因素：

• 加速和减速距离
• 定位误差范围
• 限位开关和传感器触发距离
• 机械装配误差
• 工件尺寸变化
• 夹具或机械手末端伸出距离
• 后期工艺调整空间

在初步选型阶段，可以按照所需行程的一定比例预留安全余量，也可以在左右两端分别增加固定长度。最终余量应根据运行速度、加速度、控制方式、负载和停止精度确定。

高速运行的同步带模组通常需要比低速应用更长的减速距离。负载较大或运动惯量较高时，也应适当增加端部安全空间。

同步带模组推荐行程如何计算？

初步计算推荐行程时，可以采用以下公式：

推荐行程 = 所需运动距离 + 左端安全余量 + 右端安全余量

如果安全余量按照比例计算，则可以表示为：

推荐行程 = 所需运动距离 ×（1 + 安全余量比例）

行程选择计算案例

假设一套自动搬运设备具有以下要求：

• 所需运动距离：1,500毫米
• 左端安全余量：75毫米
• 右端安全余量：75毫米

推荐的最小行程为：

1,500毫米 + 75毫米 + 75毫米 = 1,650毫米

如果制造商提供的是标准行程规格，应选择大于1,650毫米的下一个标准行程。例如，根据具体产品系列，可以选择1,700毫米或1,800毫米行程。

与选择较短行程并长期靠近机械极限运行相比，选择稍大的标准行程通常更加安全可靠。

需要考虑滑台长度

工作滑台长度会同时影响安装面积和同步带模组总长度。较长的滑台可以改善负载分布，并为夹具、机械手、抓取机构或其他直线轴提供更大的安装空间，但也会增加模组整体安装长度。

计算设备安装空间时，应考虑以下尺寸：

• 同步带模组标称行程
• 工作滑台长度
• 驱动端端座长度
• 张紧端端座长度
• 电机和减速机尺寸
• 联轴器或电机转接结构长度
• 拖链弯曲半径

两套标称行程相同的同步带模组，可能因为滑台尺寸和端部结构不同而具有不同的总长度。因此，在确定设备安装空间之前，应仔细核对模组尺寸图。

预留足够的端部余量

端部余量是指正常停止位置与模组机械端部之间预留的距离。合理的端部余量可以保护工作滑台、同步带、同步轮系统和端部零部件，避免受到机械撞击。

正常运行时，滑台应通过程序控制提前减速，并在到达机械极限之前停止。限位传感器和软件限位应作为安全保护措施，而不应作为正常生产过程中的日常停止位置。

确定端部余量时，应考虑：

• 最高运行速度
• 加速度和减速度设置
• 负载及运动部件总质量
• 紧急停止距离
• 伺服参数调整效果
• 传感器响应距离
• 控制器定位精度

高速、重载同步带模组通常需要比低速、轻载模组更长的停止距离。

检查实际安装空间

同步带模组行程必须与设备实际结构布局相匹配。模组不仅需要能够安装到设备中，还要确保其在完整运行周期内不会与机架、护罩、工件或其他设备发生干涉。

安装空间应包括：

• 完整的同步带模组本体
• 伺服电机和减速机
• 拖链和气管
• 电气连接器
• 安装螺栓及调节工具空间
• 润滑和维护操作空间
• 运动夹具及工件占用空间

对于结构紧凑的自动化设备，电机安装方向会明显影响整体空间。可以根据实际情况选择电机直连、折返或侧装结构，以缩短设备总长度。

当安装空间不足时，不应通过减少必要安全余量来缩短模组。调整模组安装方向、滑台结构或电机布局通常是更加合理的解决方案。

行程与同步带长度的关系

随着同步带模组行程增加，所需同步带长度也会增加。同步带需要绕过驱动同步轮和张紧同步轮，并根据模组结构与工作滑台连接或带动滑台运行。

同步带长度可以用以下简化关系理解：

同步带长度 ≈ 2 × 同步轮中心距 + 同步轮包覆长度 + 张紧调节余量

实际同步带长度需要根据同步轮节圆直径、同步带布置方式、滑台连接结构和张紧机构进行计算，不能只根据标称行程进行估算，应以制造商的设计数据为准。

同步带越长，其弹性变形通常越明显。在加速、减速和负载变化过程中，同步带弹性伸长可能影响模组的动态定位稳定性和停止后的稳定时间。

长行程同步带模组的限制

同步带模组非常适合长行程和高速运行应用，但随着行程增加，也会出现更多需要评估的工程问题。

1. 同步带弹性变形

较长的同步带在负载作用下可能产生更明显的弹性伸长。虽然同步带齿形结构可以防止普通传动打滑，但同步带拉伸仍可能影响动态定位精度和系统响应速度。

2. 同步带振动

较长的悬空同步带在高速运行时可能产生振动。同步带张力不合适、加速度过高或运动曲线设置不合理，都可能增加运行噪声和振动。

3. 模组本体挠曲

随着模组长度增加，铝合金型材或支撑横梁可能产生弯曲。同步带模组水平安装且中间支撑点不足时，这种影响会更加明显。

4. 允许加速度降低

长行程系统可能需要降低加速度，以控制同步带振动、滑台冲击和结构摆动。因此，最高速度和最高加速度应分别进行评估，不能认为高速模组在任何行程下都可以使用相同的加速度。

5. 定位稳定性变化

对于超长行程或定位要求较高的设备，同步带弹性、机架变形和温度变化可能使模组在不同位置表现出不同的定位特性。

6. 拖链和线缆管理

长行程需要配置更长的拖链、电缆和气管。拖链产生的附加阻力也应计入运动负载计算。

7. 安装精度要求提高

长行程同步带模组需要安装在平直、刚性良好的安装面上。安装面平面度不足或模组安装不正，可能增加导轨运行阻力、噪声和不均匀磨损。

长行程同步带模组如何支撑？

长行程同步带模组应按照制造商建议的安装间距设置支撑点。如果只支撑模组两端，型材可能产生下垂，从而降低模组运行精度和稳定性。

常见支撑方式包括：

• 沿模组底部连续支撑
• 沿型材设置多个安装点
• 安装在高刚性钢结构机架上
• 在长跨度位置增加支撑支架
• 重载或宽幅结构采用两套平行模组

安装面应具有足够的平面度、刚性和承载能力。对于龙门结构，还需要控制两条平行轴之间的平行度和高度差。

选择标准行程还是定制行程？

许多同步带模组可以根据设备要求配置或定制行程长度。不过，采用标准行程通常有利于缩短生产周期，并方便后期更换和维护。

以下情况适合选择标准行程：

• 设备布局可以进行小范围调整
• 项目对交付周期要求较高
• 后期需要方便更换模组
• 设备采用标准化零部件设计

以下情况可能需要定制行程：

• 设备安装空间受到严格限制
• 所需运动距离非常长
• 机器外形尺寸已经固定
• 模组需要与现有生产线匹配
• 需要特殊滑台或特殊端部结构

即使采用定制行程，也必须保留足够的端部安全距离和维护操作空间。

不同应用的行程选择重点

同步带模组行程选择常见错误

选择与所需运动距离完全相同的行程

这种选法没有为减速、传感器触发和安装调整预留安全空间。

忽略模组总长度

标称行程不包括完整的滑台和两端结构，最终可能出现模组无法安装到设备中的问题。

将机械限位作为正常停止位置

滑台频繁撞击模组端部，可能损坏滑台、同步带连接件、轴承和同步轮组件。

忽略夹具和工件尺寸

滑台位置不能完全代表设备的实际运动范围。夹具、抓取机构和工件可能伸出滑台边缘。

认为所有长行程都能使用最高加速度

同步带模组可能具备较高速度，但受到同步带振动、机架刚性和运动负载影响，长行程应用通常需要适当降低加速度。

没有预留维护空间

维护空间不足会增加同步带张紧调整、电机更换和传感器维护的难度。

同步带模组行程选择步骤

1. 确定设备的全部工作位置。
2. 计算两个极限工作位置之间的最大距离。
3. 计入工具、夹具和工件的伸出尺寸。
4. 增加加速、减速和定位安全余量。
5. 选择合适的标准行程或定制行程。
6. 计算同步带模组完整安装长度。
7. 检查电机、减速机和拖链所需空间。
8. 评估长行程下的同步带振动和结构刚性。
9. 确认负载、速度、加速度和定位要求。
10. 根据制造商尺寸图确认最终安装尺寸。

常见问题

同步带模组标称行程等于有效工作距离吗？

不一定。标称行程表示模组可以实现的机械移动范围，而有效工作距离通常需要扣除左右两端预留的安全空间。

所需运动距离应该增加多少安全余量？

安全余量取决于运行速度、加速度、负载、停止精度和传感器布置方式。可以在两端分别增加固定距离，也可以按照所需运动距离的一定比例增加。高速和大惯量系统通常需要更大的安全余量。

同步带模组可以定制行程吗？

可以。许多同步带模组都可以通过调整型材和同步带长度定制行程。但实际可实现的最大行程仍受到型材刚性、同步带性能、负载、速度和安装支撑条件的限制。

同步带模组行程越长，定位精度越低吗？

长行程并不一定意味着定位性能差，但随着行程增加，同步带弹性、结构挠曲、运行振动和温度变化的影响会更加明显，需要在系统设计阶段进行综合评估。

滑台可以停在模组机械端部吗？

不建议。正常停止位置应位于机械极限以内。应通过软件限位、限位开关和程序减速，防止滑台撞击模组端部。

订购长行程同步带模组需要提供哪些参数？

通常需要提供所需运动距离、负载、安装方向、运行速度、加速度、定位要求、工作频率、电机安装方式、设备空间和模组支撑条件。

结论

同步带模组行程选择应从设备实际运动距离出发，同时考虑安全余量、滑台尺寸、端部空间和完整安装长度。对于长行程应用，还需要评估同步带弹性、运行振动、型材挠曲、拖链阻力和安装支撑方式。

合理的选型方法是先计算所需运动距离，在左右两端增加适当的安全余量，再选择大于计算结果的合适标准行程，并根据产品尺寸图核对模组总长度。这样可以有效避免行程不足、端部撞击、安装干涉以及模组长度不合理等问题。
