ٹائمنگ بیلٹلکیری ماڈیولسنگل موشن ایکسس کے طور پر استعمال کیا جا سکتا ہے، لیکن اس کی تیز رفتار، طویل اسٹروک اور لچکدار موٹر ترتیب اسے ملٹی ایکسس آٹومیشن سسٹم کے لیے خاص طور پر موزوں بناتی ہے۔ دو یا زیادہ ماڈیولز کو ملا کر، انجینئرز XY پوزیشننگ پلیٹ فارم، XZ ہینڈلنگ سسٹم، XYZ موشن سسٹم اور بڑے فارمیٹ کے گینٹری میکانزم بنا سکتے ہیں۔
ایک کثیر محور نظام کو ڈیزائن کرنے میں ایک لکیری ماڈیول کو دوسرے کے اوپر نصب کرنے سے زیادہ شامل ہے۔ ڈیزائنر کو محور کی سمت بندی، موونگ ماس، لوڈ ڈسٹری بیوشن، ساختی سختی، موٹر پلیسمنٹ، کیبل روٹنگ اور سنکرونائزیشن پر غور کرنا چاہیے۔ ہر ایک اضافی محور معاون محور پر لاگو بوجھ کو تبدیل کرتا ہے، لہذا مکمل نظام کا ایک مربوط میکانی ڈھانچے کے طور پر جائزہ لیا جانا چاہیے۔
مندرجات کا جدول
- ملٹی ایکسس ٹائمنگ بیلٹ لکیری ماڈیول سسٹم کیا ہے؟
- مشترکہ ملٹی ایکسس کنفیگریشنز
- XY ٹائمنگ بیلٹ لکیری ماڈیول سسٹمز
- XZ ٹائمنگ بیلٹ لکیری ماڈیول سسٹمز
- XYZ ٹائمنگ بیلٹ لکیری ماڈیول سسٹمز
- ٹائمنگ بیلٹ گینٹری سسٹمز
- محور امتزاج اور ساختی ترتیب
- ملٹی ایکسس سسٹمز میں لوڈ ڈسٹری بیوشن
- موٹر ارینجمنٹ اور ٹرانسمیشن لے آؤٹ
- ملٹی ایکسس موشن کے لیے کیبل مینجمنٹ
- ہم وقت سازی اور موشن کنٹرول
- ملٹی ایکسس کنفیگریشن ڈیزائن کا عمل
- ڈیزائن کی عام غلطیاں
- اکثر پوچھے گئے سوالات
- نتیجہ

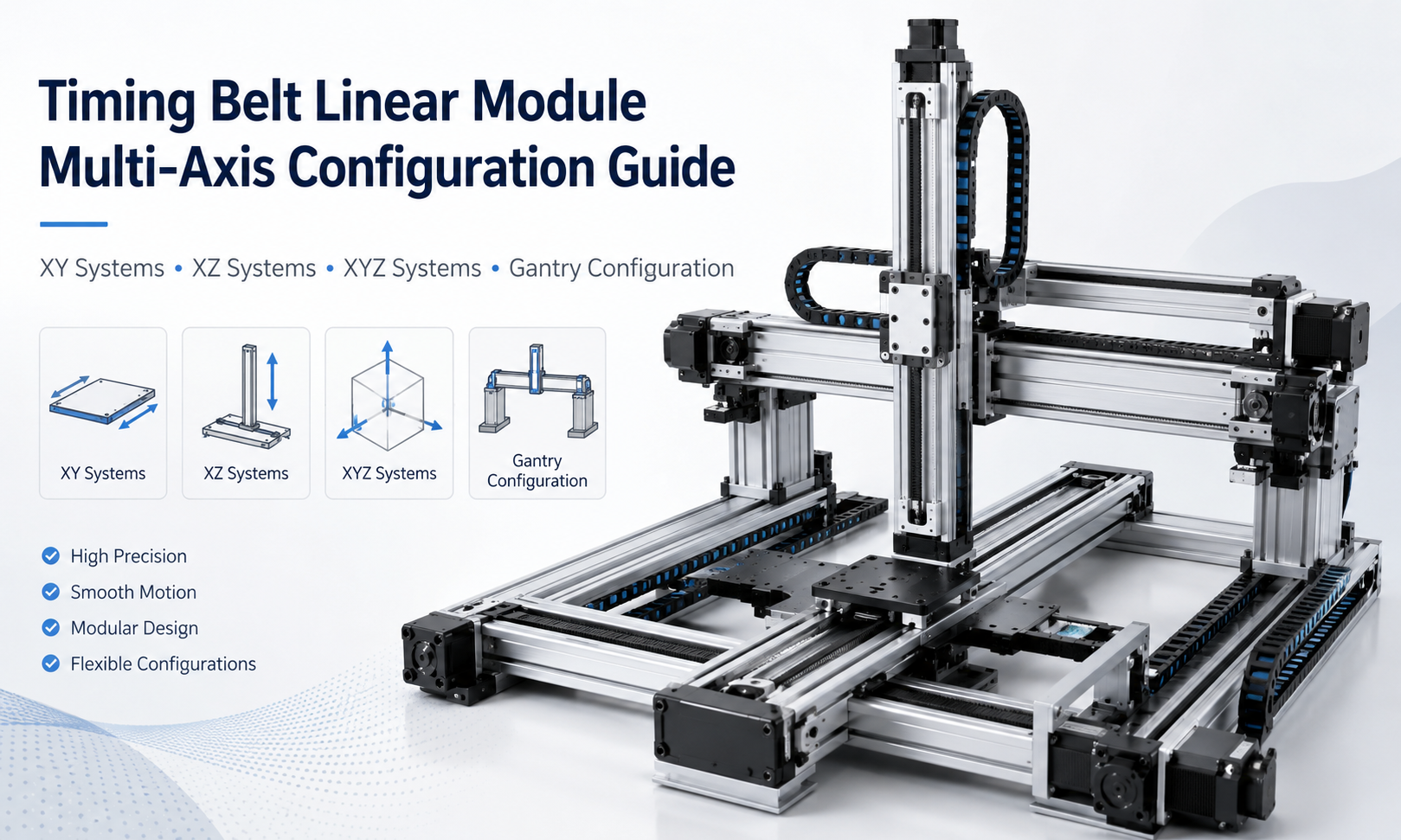

ملٹی ایکسس ٹائمنگ بیلٹ لکیری ماڈیول سسٹم کیا ہے؟
ایک ملٹی ایکسس ٹائمنگ بیلٹ لکیری ماڈیول سسٹم دو یا زیادہ لکیری حرکت محوروں کو ملا کر ایک پے لوڈ کو متعدد سمتوں میں منتقل کرتا ہے۔ ہر ماڈیول عام طور پر ایک سیدھے محور کے ساتھ حرکت فراہم کرتا ہے، جبکہ مکمل میکانزم دو جہتی یا تین جہتی پوزیشننگ کی صلاحیت پیدا کرتا ہے۔
مثال کے طور پر، ایک X-axis ماڈیول افقی سفر فراہم کر سکتا ہے، جبکہ اس کی گاڑی پر نصب دوسرا ماڈیول Y-axis حرکت فراہم کرتا ہے۔ عمودی Z-axis کو شامل کرنے سے ایک تین محور کا نظام بنتا ہے جو کسی آلے، سینسر، گریپر یا ورک پیس کو مختلف کوآرڈینیٹس پر پوزیشن دینے کے قابل ہوتا ہے۔
ٹائمنگ بیلٹ ماڈیولز کو عام طور پر ملٹی ایکسس سسٹم کے لیے منتخب کیا جاتا ہے کیونکہ وہ فراہم کرتے ہیں:
- ہائی لکیری رفتار
- طویل دستیاب سفر
- نسبتاً کم حرکت پذیر ماس
- لچکدار موٹر بڑھتے ہوئے سمتیں۔
- امدادی یا سٹیپر موٹرز کے ساتھ سادہ انضمام
- بار بار منتقلی اور پوزیشننگ سائیکلوں کے لئے اچھی مناسبیت
تاہم، ایک ٹائمنگ بیلٹ سسٹم کو عام طور پر ایپلی کیشنز کے لیے منتخب کیا جاتا ہے جو انتہائی زیادہ زور یا انتہائی عمدہ پوزیشننگ کی درستگی کے بجائے رفتار، اسٹروک اور سائیکل کے وقت کو ترجیح دیتے ہیں۔
مشترکہ ملٹی ایکسس کنفیگریشنز
سب سے عام ٹائمنگ بیلٹ لکیری ماڈیول کے مجموعے XY، XZ، XYZ اور گینٹری کنفیگریشن ہیں۔ صحیح ڈھانچہ مطلوبہ حرکت کی سمتوں، کام کرنے والے لفافے، پے لوڈ اورینٹیشن اور مشین کی ترتیب پر منحصر ہے۔
| کنفیگریشن | حرکت کی ہدایات | عام ڈھانچہ | عام ایپلی کیشنز |
|---|---|---|---|
| XY سسٹم | افقی اور پس منظر | ایک محور دوسرے محور کی گاڑی پر چڑھا ہوا ہے۔ | ڈسپینسنگ، معائنہ، چھانٹنا اور پلانر پوزیشننگ |
| XZ سسٹم | افقی اور عمودی | عمودی محور ایک افقی سفری محور پر نصب ہے۔ | اٹھاؤ اور جگہ، لوڈنگ، ان لوڈنگ اور اسٹیکنگ |
| XYZ سسٹم | تین جہتی حرکت | ترتیب میں مل کر تین کھڑے محور | اسمبلی، ٹیسٹنگ، ہینڈلنگ اور خودکار پروسیسنگ |
| گینٹری سسٹم | اختیاری عمودی محور کے ساتھ بڑے رقبے کی افقی حرکت | کراس بیم کو دو متوازی محوروں سے سپورٹ کیا جاتا ہے۔ | بڑے فارمیٹ ہینڈلنگ، پیلیٹائزنگ اور مشین لوڈنگ |
XY ٹائمنگ بیلٹ لکیری ماڈیول سسٹمز
ایک XY نظام دو عمودی افقی سمتوں میں حرکت فراہم کرتا ہے۔ یہ فلیٹ ورکنگ ایریاز کے لیے سب سے عام ملٹی ایکسس انتظامات میں سے ایک ہے۔
نچلے محور کو عام طور پر X-axis کہا جاتا ہے اور اوپری Y-axis کو سپورٹ کرتا ہے۔ Y-axis کو X-axis کیریج پر نصب کیا جاتا ہے، لہذا Y-axis کا مکمل ماس، اس کی موٹر، ٹولنگ اور پے لوڈ X-axis پر ایک متحرک بوجھ بن جاتا ہے۔
عام XY ڈھانچہ
ایک معیاری XY انتظام میں شامل ہیں:
- ایک طویل اسٹروک X-axis ماڈیول
- ایک Y-axis ماڈیول X-axis پر کھڑا ہے۔
- دو محوروں کے درمیان ایک کنکشن پلیٹ
- X-axis اور Y-axis حرکت کے لیے الگ الگ موٹرز
- حرکت پذیر اوپری محور کے لیے ایک کیبل کیریئر
- مربوط دو محور پوزیشننگ کے لیے ایک کنٹرولر
XY سسٹم ڈیزائن کے تحفظات
نچلے ایکس محور کو صرف بیرونی پے لوڈ کے بجائے کل حرکت پذیر ماس کے مطابق منتخب کیا جانا چاہیے۔ اس کل میں Y-axis باڈی، کیریج، موٹر، کنکشن پلیٹ، کیبل کیریئر، ٹولنگ اور ورک پیس شامل ہیں۔
Y-axis کی لمبائی بھی X-axis کیریج پر ایک لمحے کا بوجھ پیدا کرتی ہے۔ ایک چوڑی ماؤنٹنگ پلیٹ، ڈوئل گائیڈ ڈھانچہ یا دو متوازی X-axis ماڈیولز کی ضرورت ہو سکتی ہے جب Y-axis لمبا ہو یا جب پے لوڈ سپورٹنگ کیریج سے بہت دور ہو۔
XY ٹائمنگ بیلٹ پلیٹ فارم عام طور پر مستطیل ورکنگ ایریا پر ڈسپنسنگ، بصری معائنہ، مارکنگ، چھانٹی، سکیننگ اور خودکار پوزیشننگ کے لیے استعمال ہوتے ہیں۔
XZ ٹائمنگ بیلٹ لکیری ماڈیول سسٹمز
ایک XZ نظام افقی حرکت کو عمودی حرکت کے ساتھ جوڑتا ہے۔ یہ بڑے پیمانے پر پک اینڈ پلیس کا سامان، میٹریل لوڈنگ سسٹم، اسٹیکنگ یونٹس اور ٹرانسفر میکانزم میں استعمال ہوتا ہے۔
X-axis عام طور پر مکمل Z-axis کو افقی طور پر حرکت دیتا ہے۔ Z-axis گرپر، سکشن کپ، ٹول یا پے لوڈ کو اوپر یا کم کرتا ہے۔
عمودی محور لوڈ کی ضروریات
Z-axis کو سرعت اور عمل کی قوتوں کے علاوہ کشش ثقل پر قابو پانا چاہیے۔ اس لیے مطلوبہ موٹر ٹارک کو حرکت پذیر ماس، گھرنی کے رداس، ایکسلریشن، ٹرانسمیشن کی کارکردگی اور حفاظتی عنصر سے شمار کیا جانا چاہیے۔
عمودی ٹائمنگ بیلٹ کے محور کی بھی ضرورت ہو سکتی ہے:
- بجلی کے نقصان کے دوران گرنے سے بچنے کے لیے بریک موٹر
- بھاری حرکت پذیر بوجھ کے لیے توازن کا ایک طریقہ کار
- ایک مکینیکل سٹاپ یا گرنے سے بچاؤ کا آلہ
- ایک مناسب ہومنگ اور حد سینسر کا انتظام
- کم سفری حد کے قریب ایک کنٹرول شدہ سست روی کی حکمت عملی
عمودی محور بڑھتے ہوئے سمت
Z-axis کو ماڈیول باڈی کی حرکت کے ساتھ یا گاڑی کی حرکت کے ساتھ لگایا جا سکتا ہے۔ حرکت پذیر باڈی کا انتظام ٹول اور گائیڈ ڈھانچے کے درمیان کینٹیلیور کے فاصلے کو کم کر سکتا ہے، جبکہ چلتی ہوئی گاڑی کا انتظام تنصیب کو آسان بنا سکتا ہے۔
صحیح طریقہ مطلوبہ اسٹروک، ٹولنگ کی شکل، دستیاب جگہ اور لمحے کے بوجھ پر منحصر ہے۔ عمودی محور اتنا ہی کمپیکٹ اور ہلکا ہونا چاہیے جتنا کہ عملی ہے کیونکہ اس کا مکمل ماس افقی محور سے ہوتا ہے۔
XYZ ٹائمنگ بیلٹ لکیری ماڈیول سسٹمز
ایک XYZ نظام تین کھڑے سمتوں کے ساتھ حرکت فراہم کرتا ہے اور تین جہتی کام کرنے والے حجم میں کسی آلے یا ورک پیس کو پوزیشن میں رکھ سکتا ہے۔
ایک عام ڈھانچہ ایک لمبا X-axis کو بنیاد کے طور پر استعمال کرتا ہے، X-axis کیریج پر ایک Y-axis اور Y-axis کیریج پر ایک Z-axis نصب ہوتا ہے۔ مشین کے فریم اور کام کرنے کی سمت کے لحاظ سے دیگر انتظامات بھی ممکن ہیں۔
محور کا درجہ بندی
محور کا درجہ بندی اہم ہے کیونکہ ہر نچلے درجے کا محور اپنے اوپر نصب تمام محوروں کو لے جاتا ہے۔ روایتی اسٹیک شدہ XYZ انتظام میں:
- Z-axis میں ٹول اور پے لوڈ ہوتا ہے۔
- Y-axis میں Z-axis، ٹول اور پے لوڈ ہوتا ہے۔
- X-axis میں Y-axis، Z-axis، موٹرز، ٹولنگ، کیبلز اور پے لوڈ ہوتا ہے۔
نتیجے کے طور پر، بنیادی محور کو عام طور پر سب سے زیادہ بوجھ کی گنجائش اور ساختی سختی کی ضرورت ہوتی ہے۔ اسے اوپری محور سے بڑی موٹر یا مضبوط ماڈیول سیریز کی بھی ضرورت پڑسکتی ہے۔
حرکت پذیر ماس کو کم کرنا
حرکت پذیر ماس کو کم کرنے سے سرعت، سائیکل کا وقت اور پوزیشننگ کے استحکام میں بہتری آتی ہے۔ عام طریقوں میں شامل ہیں:
- اوپری محور کے لیے کمپیکٹ ماڈیولز کا استعمال
- ایسی جگہوں پر موٹریں لگانا جو کینٹیلیور کے بوجھ کو کم کرتی ہیں۔
- ہلکے وزن والے ایلومینیم کنکشن پلیٹوں کا استعمال
- غیر ضروری ٹولنگ ماس کو کم کرنا
- مختصر ترین عملی اوپری محور اسٹروک کا انتخاب
- متحرک اسمبلی سے اسٹیشنری برقی اجزاء کو الگ کرنا
تیز ترین ماڈیول ہمیشہ بہترین انتخاب نہیں ہوتا ہے۔ مکمل نظام کو کل حرکت پذیر ماس، سختی اور مطلوبہ سائیکل وقت کے لیے بہتر بنایا جانا چاہیے۔
ٹائمنگ بیلٹ گینٹری سسٹمز
ایک گینٹری سسٹم کراس بیم کا استعمال کرتا ہے جس کی مدد مشین کے فریم کے دو اطراف سے ہوتی ہے۔ یہ بڑے کام کرنے والے علاقوں، لمبے اسٹروک اور ایپلی کیشنز کے لیے موزوں ہے جہاں چلتے ہوئے پل کو وسیع مدت میں مستحکم رہنا چاہیے۔
گینٹری ایک طاقتور محور اور ایک غیر فعال معاون محور، یا دو آزادانہ طور پر چلنے والے متوازی محور استعمال کر سکتی ہے۔ صحیح ترتیب کا انحصار اسپین، پے لوڈ، ایکسلریشن اور مطلوبہ پوزیشننگ کارکردگی پر ہے۔
سنگل ڈرائیو گنٹری کنفیگریشن
سنگل ڈرائیو گینٹری میں، ایک موٹر مکینیکل کنکشن جیسے کامن شافٹ، ٹائمنگ بیلٹ یا ٹرانسمیشن سسٹم کے ذریعے دونوں طرف چلاتی ہے۔ یہ مکینیکل سنکرونائزیشن فراہم کرتا ہے اور کنٹرول کو آسان بنا سکتا ہے۔
مکینیکل کنکشن کافی حد تک سخت ہونا چاہیے تاکہ کراس بیم کے پار ٹورسنل ڈیفارمیشن اور کونیی غلط ترتیب کو روکا جا سکے۔
ڈوئل ڈرائیو گینٹری کنفیگریشن
ڈوئل ڈرائیو گینٹری میں، ہر طرف کا اپنا موٹر اور ڈرائیو سسٹم ہوتا ہے۔ کنٹرولر دونوں محوروں کو ان کی پوزیشنوں کی نگرانی کے دوران ایک ساتھ حرکت کرنے کا حکم دیتا ہے۔
ڈوئل ڈرائیو سسٹم چوڑے گینٹری، لمبے سٹروک اور زیادہ متحرک بوجھ کے لیے موزوں ہیں، لیکن ان کے لیے محتاط ہومنگ، الائنمنٹ اور سنکرونائزیشن کی ضرورت ہوتی ہے۔ دونوں اطراف کے درمیان پوزیشن کا فرق کراس بیم کو موڑ سکتا ہے، گائیڈز کو اوورلوڈ کر سکتا ہے یا میکانزم کو جام کر سکتا ہے۔
گینٹری کراس بیم ڈیزائن
ایکسلریشن کے دوران کراس بیم کو موڑنے اور ٹارشن کی مزاحمت کرنی چاہیے۔ اس کی سختی کا انحصار بیم پروفائل، غیر تعاون یافتہ اسپین، ٹولنگ پوزیشن اور پے لوڈ پر ہے۔
ہلکا پھلکا بیم ایکسلریشن کو بہتر بناتا ہے، لیکن ناکافی سختی کمپن اور پوزیشننگ کی خرابی پیدا کر سکتی ہے۔ اس لیے بیم کو جامد انحراف اور متحرک ردعمل دونوں کے مطابق ڈیزائن کیا جانا چاہیے۔
محور امتزاج اور ساختی ترتیب
ملٹی ایکسس ماڈیولز کو صرف دستیاب بڑھتے ہوئے سوراخوں کے مطابق نہیں ملانا چاہیے۔ محوروں کے درمیان کنکشن کو کافی سختی، سیدھ اور مدد فراہم کرنا ضروری ہے۔
کنکشن پلیٹ ڈیزائن
کنکشن پلیٹیں ایک محور کو دوسرے سے لگانے کے لیے استعمال ہوتی ہیں۔ ایک مناسب پلیٹ ہونا چاہئے:
- ایک فلیٹ بڑھتے ہوئے سطح فراہم کریں
- پوری گاڑی میں بوجھ تقسیم کریں۔
- غیر ضروری اوور ہینگ کو کم سے کم کریں۔
- سرعت کے تحت موڑنے کے خلاف مزاحمت کریں۔
- موٹر، سینسر اور کیبل کی تنصیب کی اجازت دیں۔
- اسمبلی اور دیکھ بھال کے لیے رسائی فراہم کریں۔
بہت موٹی پلیٹیں حرکت پذیر ماس کو بڑھاتی ہیں، جبکہ پتلی پلیٹیں بگڑ سکتی ہیں۔ پلیٹ کی موٹائی اور کمک کا انتخاب بوجھ اور کینٹیلیور کے فاصلے کے مطابق کیا جانا چاہیے۔
ماڈیول اورینٹیشن
ایک ماڈیول افقی طور پر، عمودی طور پر، اس کی طرف یا الٹی سمت میں نصب کیا جا سکتا ہے. تاہم، قابل اجازت پے لوڈ اور لمحے کی صلاحیت بڑھتے ہوئے سمت کے ساتھ بدل سکتی ہے۔
ڈیزائنر کو صرف ایک عام پے لوڈ ویلیو پر انحصار کرنے کے بجائے اصل تنصیب کی سمت کے لیے ریڈیل لوڈ، محوری بوجھ اور لمحے کے بوجھ کی تصدیق کرنی چاہیے۔
ملٹی ایکسس سسٹمز میں لوڈ ڈسٹری بیوشن
لوڈ کیلکولیشن ملٹی ایکسس ڈیزائن کے سب سے اہم حصوں میں سے ایک ہے۔ نچلے محور میں صرف ورک پیس نہیں ہوتا ہے۔ اس کے اوپر نصب مکمل حرکت پذیر اسمبلی ہوتی ہے۔
کل موونگ لوڈ
کل متحرک بوجھ میں شامل ہوسکتا ہے:
- اوپری لکیری ماڈیولز
- سروو یا سٹیپر موٹرز
- گیئر باکسز اور کپلنگز
- کنکشن پلیٹیں اور بریکٹ
- کیبل کیریئرز اور کیبلز
- سینسر اور نیومیٹک اجزاء
- ٹولنگ ختم کریں۔
- منتقل شدہ ورک پیس
اس کل ماس کو ایکسلریشن فورس، مطلوبہ موٹر ٹارک اور ڈائنامک لوڈنگ کا حساب لگاتے وقت استعمال کیا جانا چاہیے۔
لمحہ بھر کا بوجھ
لمحے کا بوجھ اس وقت ہوتا ہے جب کشش ثقل کا پے لوڈ سینٹر کیریج یا گائیڈ سینٹر سے آفسیٹ ہوتا ہے۔ لمبے اوپری محور اور کینٹیلیورڈ ٹولنگ اہم پچنگ، جمائی یا لڑھکنے کے لمحات بنا سکتے ہیں۔
لمحے کا بوجھ اس طرح کم کیا جا سکتا ہے:
- پے لوڈ کو گائیڈ سینٹر کے قریب منتقل کرنا
- وسیع تر گاڑی کا استعمال
- گائیڈ بلاکس کے درمیان فاصلہ بڑھانا
- دو متوازی سپورٹ محوروں کا استعمال
- کینٹیلیور کی لمبائی کو کم کرنا
- اوپری محور کے بڑے پیمانے کو کم کرنا
متحرک لوڈ
سرعت اور سست روی ایسی قوتیں پیدا کرتی ہے جو جامد بوجھ سے کہیں زیادہ ہو سکتی ہیں۔ ایک ایسا نظام جو کم رفتار پر آسانی سے حرکت کرتا ہے جب ہائی ایکسلریشن پر کام کرتا ہے تو وہ کمپن، انحراف یا پوزیشننگ استحکام کھو سکتا ہے۔
اس لیے منتخب کردہ ماڈیول کا اندازہ مطلوبہ رفتار، سرعت، ڈیوٹی سائیکل اور ایمرجنسی اسٹاپ حالات کے تحت کیا جانا چاہیے۔
موٹر ارینجمنٹ اور ٹرانسمیشن لے آؤٹ
موٹر پلیسمنٹ سسٹم کے سائز، موونگ ماس، کیبل روٹنگ اور دیکھ بھال تک رسائی کو متاثر کرتی ہے۔ ٹائمنگ بیلٹ ماڈیول اکثر موٹرز کو براہ راست، متوازی طور پر یا فولڈ ریٹرن انتظامات کے ذریعے انسٹال کرنے کی اجازت دیتے ہیں۔
حرکت پذیر موٹر کا انتظام
جب کسی موٹر کو اوپری حرکت کرنے والے محور پر نصب کیا جاتا ہے، تو اس کا ماس اس کے نیچے موجود ہر معاون محور سے ہوتا ہے۔ اس سے نچلے محوروں کی مطلوبہ بوجھ کی گنجائش اور موٹر ٹارک میں اضافہ ہوتا ہے۔
حرکت پذیر موٹر کے انتظامات میکانکی طور پر آسان ہیں، لیکن ان کے لیے لچکدار طاقت اور انکوڈر کیبلز کی ضرورت ہوتی ہے۔
اسٹیشنری موٹر کا انتظام
کچھ مکینیکل لے آؤٹ موٹر کو ساکت رہنے دیتے ہیں جب کہ محور کا ڈھانچہ حرکت کرتا ہے۔ یہ حرکت پذیر ماس اور کیبل کی نقل و حرکت کو کم کر سکتا ہے، لیکن اس کے لیے زیادہ پیچیدہ بیلٹ پاتھ، شافٹ سسٹم یا ٹرانسمیشن کے انتظام کی ضرورت پڑ سکتی ہے۔
موٹر واقفیت
موٹر واقفیت کو اس کے مطابق منتخب کیا جانا چاہئے:
- دستیاب تنصیب کی جگہ
- ملحقہ محوروں سے ٹکرانے کا خطرہ
- بحالی تک رسائی
- کیبل موڑ کا رداس
- دھول، کولنٹ یا عمل کے ملبے سے تحفظ
- نظام ثقل کا مرکز
موٹر کو ایسی جگہ نہیں لگانا چاہیے جہاں یہ غیر ضروری طور پر کینٹیلیور کا فاصلہ بڑھاتی ہے یا کام کرنے والے علاقے میں مداخلت کرتی ہے۔
ملٹی ایکسس موشن کے لیے کیبل مینجمنٹ
محوروں کی تعداد بڑھنے کے ساتھ ہی کیبل روٹنگ مزید پیچیدہ ہو جاتی ہے۔ ہر حرکت پذیر محور کو موٹر پاور کیبلز، انکوڈر کیبلز، سینسر کی تاروں، نیومیٹک ٹیوبز، ویکیوم لائنز یا کمیونیکیشن کیبلز کی ضرورت ہو سکتی ہے۔
کیبل کیریئر کا انتخاب
ایک کیبل کیریئر کے پاس کافی اندرونی جگہ اور موڑ کا رداس ہونا چاہیے جو تمام نصب شدہ کیبلز اور ٹیوبوں کی ضروریات کو پورا کرے۔ کیریئر کو زیادہ بھرنا رگڑ کو بڑھا سکتا ہے اور کیبل کی زندگی کو کم کر سکتا ہے۔
بجلی کی مداخلت اور کھرچنے کو کم کرنے کے لیے جہاں ضروری ہو مختلف کیبل کی اقسام کو الگ کیا جانا چاہیے۔
نیسٹڈ کیبل موومنٹ
XYZ سسٹم میں، Z-axis کیبلز Y-axis کے ساتھ حرکت کر سکتی ہیں، جبکہ Y-axis کیبلز X-axis کے ساتھ حرکت کرتی ہیں۔ یہ کیبل کی نقل و حرکت کی متعدد سطحیں بناتا ہے۔
کیبل روٹنگ کی منصوبہ بندی مکینیکل ڈیزائن کے مرحلے کے دوران کی جانی چاہیے نہ کہ اسمبلی کے بعد شامل کرنے کے۔ مناسب فکسڈ پوائنٹس، موونگ پوائنٹس، موڑ ڈائریکشنز اور سروس لوپس ہر محور کے لیے ڈیفائن کیے جائیں۔
کیبل سے متعلقہ مسائل سے بچنا
- کیبلز کو تیز کناروں سے رگڑنے کی اجازت نہ دیں۔
- کم از کم موڑ رداس سے تجاوز نہ کریں۔
- مسلسل موڑنے والے حصوں کے اندر کنیکٹر نہ رکھیں۔
- لچکدار اور غیر لچکدار کیبلز کو بغیر تشخیص کے ایک ہی حرکت پذیر راستے میں نہ ملا دیں۔
- فکسڈ اور حرکت پذیر کنکشن پوائنٹس دونوں پر تناؤ سے نجات فراہم کریں۔
- چیک کریں کہ کیبل کیریئر ورکنگ ایریا میں داخل نہیں ہوتا ہے۔
ہم وقت سازی اور موشن کنٹرول
ملٹی ایکسس سسٹم کو ایک کنٹرولر کی ضرورت ہوتی ہے جو کئی موٹروں کو مربوط کرنے کے قابل ہو۔ مطلوبہ کنٹرول لیول اس بات پر منحصر ہے کہ آیا محور آزادانہ طور پر، ترتیب وار یا بیک وقت ایک متعین راستے پر چلتے ہیں۔
آزاد محور حرکت
منتقلی کے سادہ آلات میں، ایک محور اگلا محور شروع ہونے سے پہلے اپنی حرکت مکمل کر سکتا ہے۔ یہ کنٹرول کی پیچیدگی کو کم کرتا ہے اور بنیادی لوڈنگ اور ان لوڈنگ سائیکلوں کے لیے کافی ہو سکتا ہے۔
انٹرپولیٹڈ موشن
ڈسپینسنگ، کٹنگ، سکیننگ اور سموچ کی پیروی کرنے والی ایپلی کیشنز کو بیک وقت حرکت کرنے کے لیے دو یا تین محوروں کی ضرورت پڑ سکتی ہے۔ کنٹرولر کو مطلوبہ رفتار اور راستے کی درستگی کو برقرار رکھتے ہوئے لکیری یا سرکلر انٹرپولیشن انجام دینا چاہیے۔
دوہری محور گینٹری سنکرونائزیشن
ایک ڈبل ڈرائیو گینٹری کو ایک ہی پوزیشن کو برقرار رکھنے کے لیے دونوں متوازی محوروں کی ضرورت ہوتی ہے۔ کنٹرولر ماسٹر سلیو کنٹرول، الیکٹرانک گیئرنگ یا گینٹری سنکرونائزیشن فنکشن استعمال کر سکتا ہے۔
دونوں اطراف میں مناسب ہومنگ سینسر یا حوالہ طریقہ کار ہونا چاہیے۔ کنٹرول سسٹم کو مندرجہ ذیل خرابی کی بھی نگرانی کرنی چاہیے تاکہ مشین کو ضرورت سے زیادہ غلط ترتیب سے ڈھانچے کو نقصان پہنچنے سے پہلے روکا جا سکے۔
ملٹی ایکسس کنفیگریشن ڈیزائن کا عمل
ایک منظم ڈیزائن کا عمل بڑے سائز، ناکافی سختی اور انضمام کے مسائل کو روکنے میں مدد کرتا ہے۔
- کام کرنے والے لفافے کی وضاحت کریں۔مطلوبہ X، Y اور Z سفر کا تعین کریں، بشمول حفاظتی مارجن اور ٹول کے طول و عرض۔
- پے لوڈ کی وضاحت کریں۔ورک پیس، ٹولنگ، بریکٹ اور اوپری محور کی کشش ثقل کے بڑے پیمانے اور مرکز کا حساب لگائیں۔
- محور کا درجہ بندی منتخب کریں۔فیصلہ کریں کہ کون سا محور دوسروں کو سپورٹ کرتا ہے اور ہر ایک محور پر کل حرکت پذیر ماس کی شناخت کریں۔
- متحرک ضروریات کا حساب لگائیں۔رفتار، سرعت، کمی، سفر کا وقت اور سائیکل کا وقت طے کریں۔
- بوجھ اور لمحے کی صلاحیت کو چیک کریں۔ریڈیل بوجھ، محوری بوجھ اور پچنگ، جمائی اور رولنگ لمحات کا اندازہ کریں۔
- ماڈیول کا سائز منتخب کریں۔مناسب پروفائل، گائیڈ کا ڈھانچہ، بیلٹ کا سائز، گاڑی کی لمبائی اور موٹر کی گنجائش کا انتخاب کریں۔
- ڈیزائن کنکشن کے اجزاء۔مناسب ہمواری کے ساتھ سخت ماؤنٹنگ پلیٹیں، بریکٹ اور کراس بیم بنائیں۔
- موٹر پوزیشنوں کی منصوبہ بندی کریں۔جگہ، تصادم کی منظوری، کیبل روٹنگ اور دیکھ بھال تک رسائی کی تصدیق کریں۔
- کیبل مینجمنٹ کا منصوبہ بنائیں۔کیبل کیریئرز، بینڈ ریڈی، روٹنگ ڈائریکشنز اور فکسڈ پوائنٹس کو منتخب کریں۔
- کنٹرول کے طریقہ کار کی وضاحت کریں۔آزاد حرکت، انٹرپولیشن یا گینٹری سنکرونائزیشن کی ضروریات کی تصدیق کریں۔
- مشین کے فریم کی تصدیق کریں۔یقینی بنائیں کہ بنیاد اور سپورٹ ڈھانچہ کافی حد تک سخت اور سطحی ہے۔
- مکمل نظام کی جانچ کریں۔تیز رفتاری اور سائیکل کی شرح میں بتدریج اضافہ کرنے سے پہلے کم رفتار پر کمیشن۔
ڈیزائن کی عام غلطیاں
صرف بیرونی پے لوڈ کا حساب لگانا
اوپری محوروں، موٹروں اور کنکشن پلیٹوں کے بڑے پیمانے کو نظر انداز کرنے کے نتیجے میں ایک چھوٹا سا معاون محور ہو سکتا ہے۔ مکمل حرکت پذیر اسمبلی کو بوجھ کے حساب کتاب میں شامل کیا جانا چاہیے۔
لمحے کے بوجھ کو نظر انداز کرنا
ایک پے لوڈ ریٹیڈ ماس کے اندر ہو سکتا ہے لیکن پھر بھی قابل اجازت لمحے سے تجاوز کر سکتا ہے کیونکہ یہ کیریج سنٹر سے بہت دور ہے۔
ناکافی طور پر سخت کنکشن پلیٹ کا استعمال
ایک لچکدار پلیٹ پوزیشننگ کے استحکام کو کم کر سکتی ہے یہاں تک کہ جب لکیری ماڈیول خود کافی سخت ہوں۔
اوپر ایک بھاری محور نصب کرنا
ایک غیر ضروری طور پر بڑا اوپری محور ہر نچلے محور کے بوجھ اور موٹر کی ضروریات کو بڑھاتا ہے۔ جب بھی ممکن ہو اوپری محور کو کمپیکٹ رکھا جانا چاہیے۔
منصوبہ بندی کیبل روٹنگ بہت دیر سے
مکینیکل اسمبلی کے بعد کیبل کیریئرز کو شامل کرنے سے دستیاب اسٹروک کو کم کیا جا سکتا ہے، مداخلت پیدا ہو سکتی ہے یا کیبلز کو غیر موزوں موڑنے والے رداس میں مجبور کیا جا سکتا ہے۔
گینٹری الائنمنٹ کو نظر انداز کرنا
متوازی گنٹری محوروں کو درست طریقے سے نصب کیا جانا چاہئے۔ خراب سیدھ گائیڈ مزاحمت، بیلٹ لوڈ اور موٹر کرنٹ کو بڑھاتی ہے۔
ضرورت سے زیادہ سرعت کا استعمال
ہائی ایکسلریشن سے کمپن، فریم ڈیفلیکشن، بیلٹ دوغلا پن اور پوزیشننگ کے استحکام کا نقصان ہو سکتا ہے یہاں تک کہ جب موٹر میں کافی طاقت ہو۔
اکثر پوچھے گئے سوالات
کیا ٹائمنگ بیلٹ لکیری ماڈیولز XYZ سسٹمز کے لیے استعمال کیے جا سکتے ہیں؟
جی ہاں ٹائمنگ بیلٹ ماڈیولز XYZ سسٹمز میں بڑے پیمانے پر استعمال ہوتے ہیں جن کے لیے طویل سفر، تیز رفتاری اور اعتدال پسند پوزیشننگ کی درستگی کی ضرورت ہوتی ہے۔ تمام اوپری محوروں، ٹولنگ اور پے لوڈ کے مکمل ماس کے لیے بنیادی محور کا سائز ہونا چاہیے۔
کون سے محور میں سب سے زیادہ بوجھ کی گنجائش ہونی چاہئے؟
ایک روایتی اسٹیکڈ سسٹم میں، سب سے کم معاون محور کو عام طور پر سب سے زیادہ بوجھ کی گنجائش کی ضرورت ہوتی ہے کیونکہ اس میں تمام اوپری محور اور حرکت پذیر اجزاء ہوتے ہیں۔
دو متوازی محور کب استعمال کیے جائیں؟
دو متوازی محوروں کی ضرورت ہو سکتی ہے جب کراس بیم چوڑی ہو، پے لوڈ ایک بڑا لمحہ پیدا کرتا ہے، یا ایک گاڑی کافی سپورٹ اور سختی فراہم نہیں کر سکتی۔
کیا ڈوئل ڈرائیو گینٹری کو سنکرونائزیشن کنٹرول کی ضرورت ہے؟
جی ہاں ہومنگ اور آپریشن کے دوران دو آزادانہ طور پر چلنے والے اطراف کو ہم آہنگ رہنا چاہیے۔ کنٹرولر کو پوزیشن کے فرق کی نگرانی کرنی چاہئے اور اگر قابل اجازت انحراف سے تجاوز کر گیا ہے تو سسٹم کو روکنا چاہئے۔
کیا ٹائمنگ بیلٹ ماڈیول کو عمودی Z-axis کے طور پر استعمال کیا جا سکتا ہے؟
ہاں، لیکن موٹر کو کشش ثقل پر قابو پانا چاہیے اور سسٹم میں مناسب پاور آف پروٹیکشن شامل ہونا چاہیے، جیسے بریک موٹر، کاؤنٹر بیلنس یا مکینیکل گرنے سے بچاؤ کا آلہ۔
حرکت پذیر ماس کو کیسے کم کیا جا سکتا ہے؟
چھوٹے اوپری محور ماڈیولز، ہلکے وزن کے کنکشن پلیٹس، کمپیکٹ ٹولنگ، مناسب موٹر پوزیشنز اور مختصر ترین عملی اپر ایکسس اسٹروک استعمال کریں۔
کیا ٹائمنگ بیلٹ ملٹی ایکسس سسٹم درست مشینی کے لیے موزوں ہیں؟
وہ بہت سے خودکار پوزیشننگ، ٹرانسفر، ڈسپنسنگ، معائنہ اور ہینڈلنگ کے کاموں کے لیے موزوں ہیں۔ ایپلی کیشنز جن میں بہت زیادہ سختی، بھاری کاٹنے والی قوتیں یا انتہائی عمدہ پوزیشننگ کی ضرورت ہوتی ہے اس کے بجائے بال سکرو یا لکیری موٹر سسٹم کی ضرورت پڑسکتی ہے۔
نتیجہ
ٹائمنگ بیلٹ لکیری ماڈیولزتیز رفتار آٹومیشن کے لیے لچکدار XY، XZ، XYZ اور گینٹری موشن سسٹمز میں ملایا جا سکتا ہے۔ کامیاب انضمام کا دارومدار صحیح محور کے درجہ بندی کو منتخب کرنے، مکمل حرکت پذیر بوجھ کا حساب لگانے، لمحے کے بوجھ کو کنٹرول کرنے اور کافی ساختی سختی فراہم کرنے پر ہے۔
ڈیزائن کے عمل کے آغاز سے ہی موٹر پلیسمنٹ، کیبل روٹنگ اور سنکرونائزیشن پر غور کیا جانا چاہیے۔ ہر ایک محور کا الگ الگ علاج کرنے کے بجائے مکمل طریقہ کار کا جائزہ لے کر، انجینئرز مستحکم حرکت، موثر سائیکل کے اوقات اور قابل اعتماد طویل مدتی آپریشن کے ساتھ ملٹی ایکسس سسٹم بنا سکتے ہیں۔
