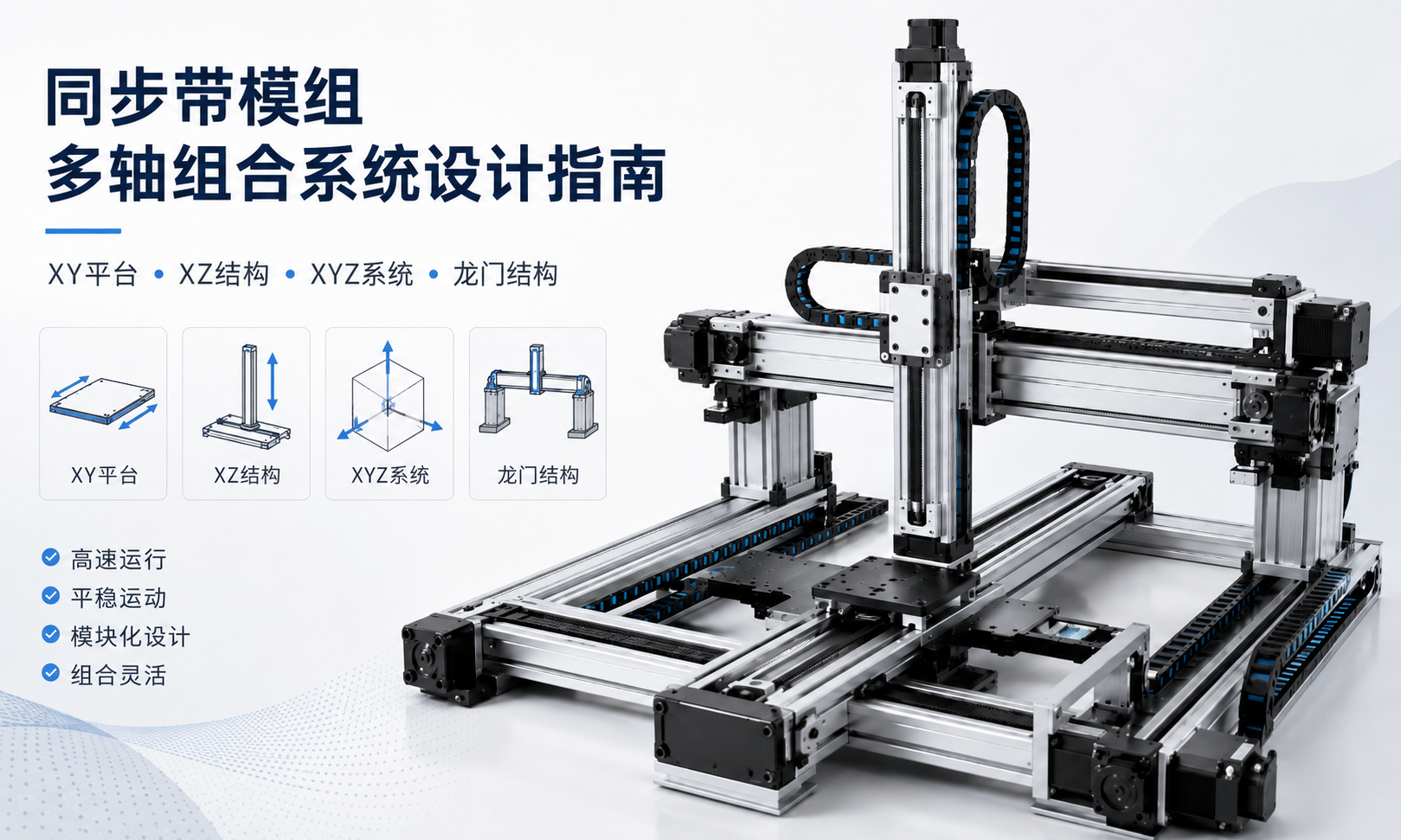

同步带模组不仅可以作为单轴运动机构使用，其高速、长行程和电机布置灵活等特点，也使其非常适合搭建多轴自动化系统。通过组合两个或多个同步带模组，可以构建XY直线平台、XZ搬运机构、XYZ三轴系统以及大范围龙门运动系统。
多轴系统设计并不是简单地将一个模组安装到另一个模组上。设计人员还需要综合考虑轴向布置、运动部件质量、负载分配、结构刚性、电机位置、线缆走向和同步控制。每增加一个运动轴，都会改变下层支撑轴承受的负载，因此必须将整个系统作为一个完整的机械结构进行评估。
目录
- 什么是同步带模组多轴系统？
- 常见的多轴组合形式
- 同步带模组XY系统
- 同步带模组XZ系统
- 同步带模组XYZ系统
- 同步带模组龙门系统
- 轴系组合与结构布置
- 多轴系统的负载分配
- 电机布置与传动结构
- 多轴系统的线缆管理
- 同步控制与运动控制
- 多轴组合系统设计流程
- 常见设计错误
- 常见问题
- 总结
什么是同步带模组多轴系统？
同步带模组多轴系统是将两个或多个直线运动轴组合起来，使负载能够沿多个方向移动的机械系统。单个模组通常负责一个直线方向的运动，多个模组组合后，可以形成二维或三维定位能力。
例如，X轴模组可以提供水平方向运动，在X轴滑台上安装Y轴模组后，即可实现另一个水平方向的移动。如果继续增加垂直Z轴，系统便能够将工具、传感器、夹具或工件移动到不同的三维坐标位置。
同步带模组常用于多轴系统，主要是因为它具有以下特点：
- 直线运行速度较高
- 可实现较长行程
- 运动部件质量相对较轻
- 电机安装方向灵活
- 容易与伺服电机或步进电机集成
- 适合频繁往复搬运和定位
不过，同步带系统通常更适合优先考虑速度、行程和运行节拍的应用。如果设备需要极大推力、超高刚性或极高定位精度，则需要进一步评估其他传动方式。
常见的多轴组合形式
同步带模组常见的组合形式包括XY、XZ、XYZ和龙门结构。具体采用哪一种形式，需要根据运动方向、工作范围、负载方向和设备总体布局确定。
| 组合形式 | 运动方向 | 典型结构 | 常见应用 |
|---|---|---|---|
| XY系统 | 水平和横向运动 | 一个模组安装在另一个模组的滑台上 | 点胶、检测、分拣和平面定位 |
| XZ系统 | 水平和垂直运动 | 垂直轴安装在水平移动轴上 | 取放、上下料、堆叠和搬运 |
| XYZ系统 | 三维方向运动 | 三个相互垂直的运动轴依次组合 | 装配、测试、搬运和自动加工 |
| 龙门系统 | 大范围平面运动，可增加垂直轴 | 横梁由两侧平行运动轴支撑 | 大范围搬运、码垛和机床上下料 |
同步带模组XY系统
XY系统可以实现两个相互垂直的水平方向运动，是平面工作区域中最常见的多轴组合形式之一。
下层模组通常作为X轴，上层Y轴安装在X轴滑台上。这样一来，Y轴模组本体、电机、连接板、末端工具和工件的全部质量，都会成为X轴的运动负载。
典型XY结构组成
一个标准的XY同步带平台通常包括：
- 一套长行程X轴模组
- 一套垂直安装于X轴方向的Y轴模组
- 连接X轴与Y轴的安装板
- 分别驱动X轴和Y轴的电机
- 用于上层运动轴的拖链
- 用于两轴协调定位的运动控制器
XY系统设计注意事项
X轴选型时，不能只计算外部工件的重量，而应计算整个运动组件的质量，包括Y轴模组、Y轴电机、连接板、拖链、线缆、末端工具和工件。
Y轴长度还会在X轴滑台上形成力矩负载。当Y轴较长，或者负载中心距离X轴滑台较远时，可能需要使用加宽滑台、双导轨结构，或者采用两套平行X轴进行支撑。
同步带XY平台常用于自动点胶、视觉检测、激光打标、物料分拣、扫描和矩形工作区域内的自动定位。
同步带模组XZ系统
XZ系统将水平运动与垂直运动结合起来，广泛应用于取放设备、自动上下料、堆叠装置和物料转移机构。
X轴通常负责带动整个Z轴进行水平移动，Z轴则负责带动夹爪、吸盘、工具或工件进行升降。
垂直轴的负载要求
Z轴除了需要克服加速力和工艺作用力，还必须持续克服重力。因此，电机所需扭矩应根据运动质量、同步轮半径、运行加速度、传动效率和安全系数进行计算。
垂直同步带轴还可能需要配置：
- 用于断电防止下坠的带刹车电机
- 用于减小电机负载的配重机构
- 机械限位或防坠落装置
- 合理的原点和极限传感器
- 接近下端行程时的受控减速程序
垂直轴安装方式
Z轴既可以采用滑台移动结构，也可以采用模组本体整体移动结构。模组本体移动能够在部分应用中缩短工具与导轨之间的悬臂距离，而滑台移动结构通常安装更加简单。
具体方式应根据所需行程、末端工具形状、安装空间和力矩负载确定。由于Z轴的全部质量都需要由水平轴承载，因此垂直轴应尽量保持紧凑和轻量化。
同步带模组XYZ系统
XYZ系统能够沿三个相互垂直的方向运动，使工具或工件在一个三维工作空间内完成定位。
常见结构是以长行程X轴作为底层支撑，将Y轴安装在X轴滑台上，再将Z轴安装在Y轴滑台上。根据设备机架和作业方向，也可以采用其他轴系排列方式。
轴系层级关系
多轴组合中的轴系层级非常重要，因为下层轴需要承载安装在其上方的全部运动部件。在常规堆叠式XYZ结构中：
- Z轴承载末端工具和工件。
- Y轴承载Z轴、末端工具和工件。
- X轴承载Y轴、Z轴、电机、安装板、线缆、工具和工件。
因此，最底层的基础轴通常需要最高的负载能力和结构刚性，有时还需要选择比上层轴更大的模组规格和电机功率。
降低运动质量
降低运动部件质量有助于提高加速度、缩短运行节拍并改善定位稳定性。常见方法包括：
- 上层轴采用更紧凑的模组规格
- 合理布置电机以减小悬臂负载
- 使用轻量化铝合金连接板
- 减少不必要的末端工具重量
- 上层轴采用满足需求的最短行程
- 将不需要移动的电气元件安装在固定位置
速度最高的模组不一定是最合适的选择。多轴系统应围绕总运动质量、结构刚性和目标运行节拍进行综合优化。
同步带模组龙门系统
龙门系统通常由机架两侧的运动轴支撑横梁，适合大范围工作区域、长行程和宽跨度运动场景。
龙门结构可以采用单电机机械同步驱动，也可以采用两侧独立电机驱动。具体形式需要根据横梁跨度、负载、运行加速度和定位要求确定。
单驱龙门结构
单驱龙门通常使用一个电机，通过同步轴、同步带或其他机械传动机构同时驱动两侧运动轴。这种方式依靠机械结构保持同步，可以降低控制系统复杂度。
两侧之间的连接轴和传动机构必须具有足够的扭转刚性，避免横梁两端因传动变形而产生角度偏差。
双驱龙门结构
双驱龙门在左右两侧分别配置电机和驱动系统，由控制器指令两个平行轴同步运行，并实时监控两侧的位置。
双驱结构适合较宽的龙门、较长行程和较高动态负载，但对回原点、机械平行度和同步控制要求更高。如果两侧位置偏差过大，可能造成横梁扭转、导轨过载，甚至导致机构卡死。
龙门横梁设计
龙门横梁在加速和减速过程中需要承受弯曲和扭转载荷。横梁刚性与型材截面、无支撑跨度、工具安装位置和负载大小有关。
较轻的横梁有利于提高加速度，但刚性不足会引起振动和定位偏差。因此，横梁设计需要同时评估静态挠度和动态响应。
轴系组合与结构布置
多轴模组不能仅根据现有安装孔进行简单拼接。不同运动轴之间的连接结构必须具备足够的刚性、平面度和支撑能力。
连接板设计
连接板用于将一个运动轴固定在另一个运动轴上。合理的连接板应满足以下要求：
- 提供平整的安装基准面
- 将负载均匀分布到滑台上
- 尽量减小不必要的悬伸距离
- 在加速过程中抵抗弯曲变形
- 为电机、传感器和拖链预留空间
- 便于装配、调试和后期维护
连接板过厚会增加运动质量，过薄又可能产生变形，因此应根据负载、尺寸和悬臂距离选择合理的板厚和加强结构。
模组安装方向
同步带模组可以水平安装、垂直安装、侧向安装或倒置安装，但不同安装方向下的允许负载和允许力矩可能不同。
选型时应根据实际安装姿态，分别核算径向载荷、轴向载荷和力矩载荷，不能只参考一个通用的负载数值。
多轴系统的负载分配
负载计算是多轴系统设计中最重要的工作之一。底层轴承载的并不只是工件，而是安装在其上方的完整运动组件。
总运动负载
多轴系统的总运动负载可能包括：
- 上层直线模组
- 伺服电机或步进电机
- 减速机和联轴器
- 连接板与安装支架
- 拖链和线缆
- 传感器和气动元件
- 末端执行工具
- 被搬运的工件
计算加速惯性力、电机扭矩和动态载荷时，应使用上述全部部件的总质量。
力矩负载
当负载重心偏离滑台中心或导轨中心时，就会产生力矩负载。较长的上层轴和悬臂式末端工具，可能产生较大的俯仰、偏摆或滚转力矩。
降低力矩负载的方法包括：
- 让负载重心靠近导轨中心
- 使用更宽的工作滑台
- 增加导轨滑块之间的距离
- 使用两套平行运动轴支撑
- 缩短悬臂长度
- 减轻上层运动轴质量
动态负载
加速和减速产生的作用力可能远高于静态负载。一个低速运行平稳的系统，在提高加速度后可能出现振动、结构变形或定位不稳定。
因此，同步带模组选型不能只依据静态承载能力，还应结合实际速度、加速度、运行频率和紧急停止工况进行评估。
电机布置与传动结构
电机安装位置会影响设备尺寸、运动质量、线缆走向和维护空间。同步带模组通常可以采用电机直连、平行安装或折返安装等形式。
电机随轴移动
当上层运动轴的电机安装在模组上并随轴移动时，电机质量也会成为所有下层轴的运动负载，从而增加下层轴所需的承载能力和驱动扭矩。
这种布置的机械结构通常比较简单，但需要使用适合反复弯曲的动力线和编码器线。
电机固定安装
部分机械结构可以使电机保持固定，而运动轴本体移动。这样可以降低运动质量和线缆运动量，但可能需要更加复杂的同步带路径、传动轴或传动机构。
电机安装方向
电机方向应根据以下因素确定：
- 设备可用安装空间
- 与相邻运动轴发生碰撞的风险
- 装配和维护空间
- 线缆最小弯曲半径
- 粉尘、冷却液和工艺碎屑防护
- 整个运动组件的重心位置
电机不应安装在会明显增加悬臂距离，或者占用有效工作区域的位置。
多轴系统的线缆管理
随着运动轴数量增加，线缆布置会变得更加复杂。每个运动轴都可能需要电机动力线、编码器线、传感器线、气管、真空管和通信线缆。
拖链选择
拖链需要具备足够的内部空间，其弯曲半径也必须满足所有线缆和管路的要求。拖链填充率过高，会增加运动阻力并缩短线缆寿命。
必要时，应对动力线、编码器线、信号线和气管进行合理分隔，减少电磁干扰和相互摩擦。
多层线缆运动
在XYZ系统中，Z轴线缆可能随Y轴运动，而Y轴线缆又需要随X轴运动，从而形成多层嵌套式线缆运动。
线缆路径应在机械设计阶段同步规划，而不是等设备装配完成后再补充。每个运动轴都应提前确定固定端、移动端、弯曲方向和合理的线缆余量。
避免线缆故障
- 避免线缆与尖锐边缘摩擦。
- 不得小于线缆允许的最小弯曲半径。
- 不要将连接器设置在持续弯曲的区域内。
- 未经评估，不要将普通固定线缆与高柔性线缆混合布置。
- 在线缆固定端和移动端设置可靠的应力释放。
- 确保拖链不会进入设备作业区域。
同步控制与运动控制
多轴系统需要使用能够协调多个电机的运动控制器。具体控制方式取决于各运动轴是独立运行、顺序运行，还是需要沿指定轨迹同步运动。
独立轴运动
在简单搬运设备中，一个轴可以在完成动作后，再启动下一个轴。这种方式控制逻辑相对简单，适合基础上下料和转移循环。
插补运动
点胶、切割、扫描和轮廓跟随应用通常需要两个或三个轴同时运动。控制器需要进行直线插补或圆弧插补，并保持设定的轨迹速度和路径精度。
双驱龙门同步
双驱龙门要求两个平行轴在运行过程中保持相同位置。控制系统可以采用主从控制、电子齿轮或专用龙门同步功能。
龙门两侧应配置合理的原点传感器或基准校正程序。控制器还应监控两侧的跟随误差，在偏差超过允许范围前停止设备，避免结构受损。
多轴组合系统设计流程
采用系统化设计流程，可以减少规格过大、刚性不足和后期集成困难等问题。
- 确定工作范围。明确X、Y、Z三个方向所需的有效行程，并考虑工具尺寸和安全余量。
- 确定负载。计算工件、末端工具、安装支架和上层运动轴的质量与重心位置。
- 确定轴系层级。明确哪个轴支撑其他运动轴，并计算每个轴上的总运动质量。
- 计算动态要求。确定运行速度、加速度、减速度、单次运行时间和整体节拍。
- 核算负载和力矩。检查径向载荷、轴向载荷以及俯仰、偏摆和滚转力矩。
- 选择模组规格。确定型材尺寸、导轨结构、同步带规格、滑台长度和电机容量。
- 设计连接结构。设计具有足够刚性和平面度的连接板、支架和龙门横梁。
- 规划电机位置。检查安装空间、碰撞距离、线缆布置和维护空间。
- 规划线缆管理。选择拖链、弯曲半径、运行方向和固定位置。
- 确定控制方式。明确独立运行、插补运动或龙门同步控制要求。
- 检查设备机架。确认安装底座和支撑结构具有足够的刚性和平面度。
- 进行整机测试。先以较低速度调试，再逐步提高加速度和运行节拍。
常见设计错误
只计算外部工件负载
忽略上层模组、电机和连接板的重量，容易导致底层支撑轴规格不足。负载计算必须包含完整的运动组件。
忽略力矩载荷
即使负载质量低于额定值，如果负载重心距离滑台中心过远，也可能超过模组允许的力矩范围。
连接板刚性不足
即使直线模组本身刚性足够，连接板发生弯曲后，仍然会降低整个系统的定位稳定性。
上层轴规格过大
不必要的大规格上层轴会增加所有下层轴的负载和电机功率要求。上层运动轴应在满足性能的前提下尽量紧凑。
过晚规划线缆路径
机械结构装配完成后再增加拖链，可能会缩短有效行程、造成运动干涉，或者迫使线缆采用不合理的弯曲半径。
忽略龙门平行度
龙门两侧运动轴必须准确平行安装。平行度不足会增加导轨阻力、同步带负载和电机电流。
设置过高的加速度
即使电机功率充足，过高的加速度也可能造成结构振动、机架变形、同步带波动和定位不稳定。
常见问题
同步带模组可以组成XYZ系统吗？
可以。同步带模组广泛应用于需要长行程、高速度和中等定位精度的XYZ系统。底层轴选型时必须计算所有上层轴、末端工具和工件的总质量。
哪个运动轴需要最大的承载能力？
在常规堆叠式多轴系统中，最底层的支撑轴通常需要最大的承载能力，因为它需要承载全部上层运动轴和运动部件。
什么情况下需要采用双平行轴？
当横梁跨度较大、负载产生较大力矩，或者单个滑台无法提供足够支撑刚性时，可以采用两套平行轴。
双驱龙门必须进行同步控制吗？
必须。左右两侧分别驱动时，需要在回原点和正常运行过程中保持同步。控制器应监测两侧的位置偏差，并在偏差超过允许范围时停止设备。
同步带模组可以作为垂直Z轴吗？
可以，但电机必须持续克服重力，同时应设置合理的断电保护措施，例如带刹车电机、配重机构或机械防坠装置。
如何降低多轴系统的运动质量？
可以使用较小规格的上层模组、轻量化连接板、紧凑型末端工具，合理调整电机位置，并将上层轴行程控制在满足应用需求的最短范围内。
同步带多轴系统适合精密加工吗？
同步带多轴系统适合自动定位、搬运、点胶、检测和上下料等应用。对于高切削力、超高刚性或超精密定位场景，通常需要进一步评估滚珠丝杆或直线电机系统。
总结
同步带模组可以灵活组成XY、XZ、XYZ和龙门运动系统，适用于高速、长行程和高节拍自动化设备。多轴系统能否稳定运行，关键在于正确确定轴系层级、计算完整运动负载、控制力矩载荷，并保证连接结构和设备机架具有足够刚性。
电机位置、拖链布置和同步控制应在设计初期统一规划。只有将整个多轴机构作为一个完整系统进行评估，而不是单独选择每一个运动轴，才能获得稳定的运动性能、合理的运行节拍和可靠的长期使用效果。
