UNmodule linéaire à vis à billesest un dispositif de mouvement linéaire de précision qui convertit le mouvement rotatif d'un moteur en mouvement linéaire contrôlé. La conversion est obtenue grâce à l'interaction entre un arbre de vis à billes, un écrou à billes et une série de billes d'acier en recirculation.
Contrairement à une vis coulissante ordinaire, une vis à billes utilise un contact roulant entre la vis et l'écrou. Ce mécanisme de roulement réduit considérablement la friction, améliore l'efficacité de la transmission et permet au module d'atteindre une précision de positionnement élevée, un mouvement fluide et une répétabilité fiable.
Cependant, l'intégralitéprincipe de fonctionnement du module linéaire à vis à billesimplique bien plus que la vis et l'écrou seuls. Le moteur, l'accouplement, les supports de roulement, le guide linéaire, le chariot, le système de précharge, le servocontrôleur et le dispositif de retour de position travaillent tous ensemble pour former un système de mouvement linéaire contrôlé.
Cet article explique comment une vis à billesmodule linéaireconvertit la rotation du moteur en un mouvement linéaire précis, comment fonctionne le mécanisme de recirculation de billes et comment la servocommande et le retour de position améliorent les performances de positionnement.
Quel est le principe de fonctionnement de base d'un module linéaire à vis à billes ?

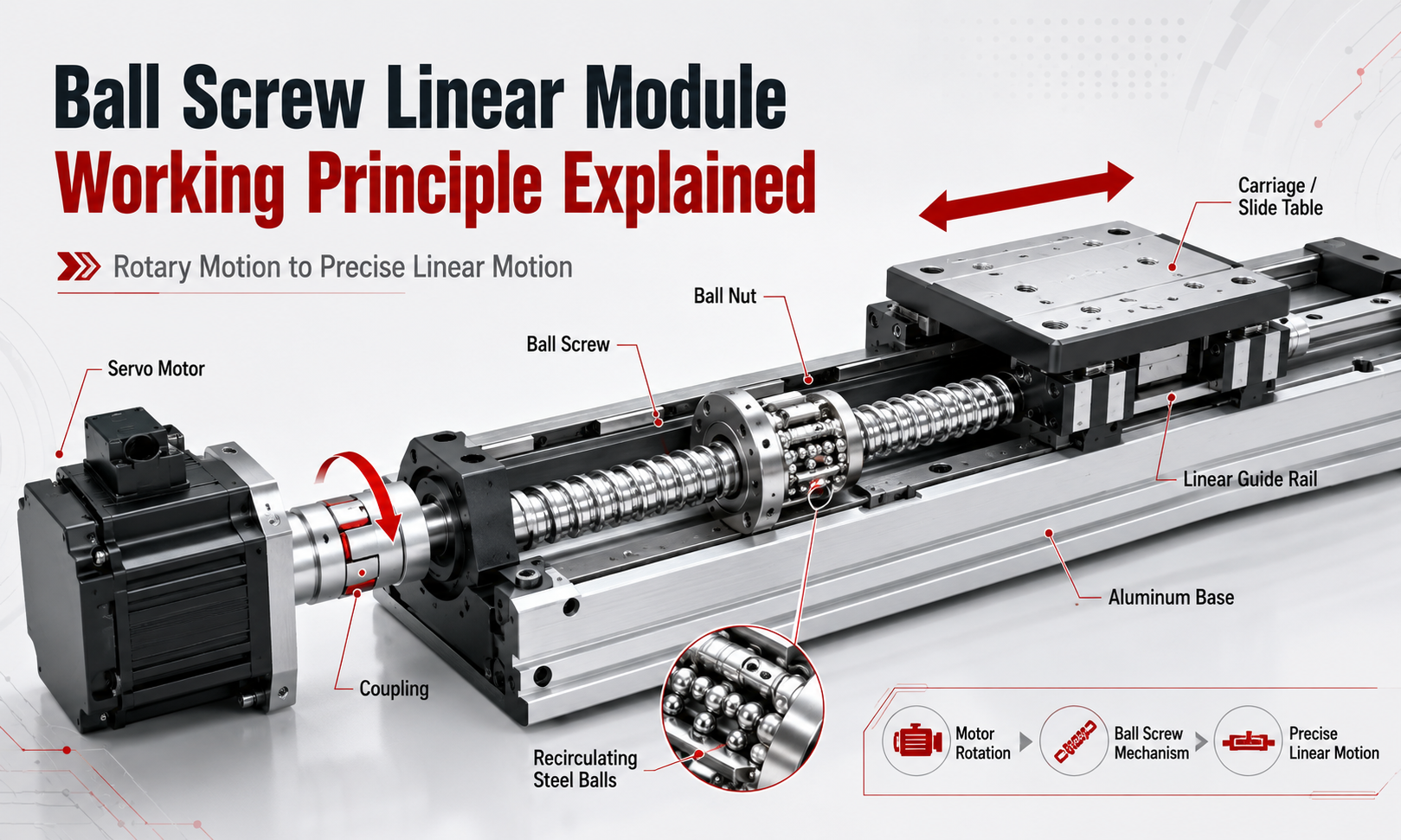

Le principe de fonctionnement de base d'un module linéaire à vis à billes peut être résumé comme suit :
- Le contrôleur envoie une commande de mouvement au servomoteur ou au moteur pas à pas.
- Le moteur génère un mouvement de rotation et un couple.
- L'accouplement transfère la rotation du moteur à l'arbre de la vis à billes.
- La vis à bille tourne à l'intérieur de l'écrou à bille.
- Les billes de recirculation roulent entre les rainures des vis et les rainures des écrous.
- L'écrou à bille se déplace axialement le long de la vis rotative.
- Le chariot relié à l'écrou se déplace le long du guide linéaire.
- L'encodeur ou l'échelle linéaire mesure la position réelle du mouvement.
- Le contrôleur compare la position commandée avec la position réelle et corrige tout écart.
Dans la plupartmodules linéaires à vis à billes, l'arbre de la vis tourne tandis que l'écrou à bille est empêché de tourner. L'écrou ne pouvant pas tourner, la géométrie hélicoïdale de la vis oblige l'écrou à se déplacer en ligne droite le long de l'axe de la vis.
Le chariot est relié mécaniquement à l'écrou à bille. En conséquence, le mouvement axial de l'écrou devient le mouvement linéaire du chariot et de la charge montée sur celui-ci.
Conversion de mouvement rotatif en linéaire
La fonction centrale d'un mécanisme d'entraînement à vis à billes est de convertir la rotation du moteur en déplacement linéaire.
Un servomoteur produit normalement un mouvement de rotation. Ce mouvement de rotation à lui seul ne peut pas déplacer directement une pièce le long d'une trajectoire rectiligne. La vis à billes agit donc comme un convertisseur de mouvement mécanique.
La surface de la vis à billes contient une rainure hélicoïdale usinée avec précision. Une rainure correspondante est formée à l'intérieur de l'écrou à bille. Ensemble, ces rainures créent un chemin de roulement hélicoïdal pour les billes d'acier.
Lorsque la vis tourne, les billes roulent le long du chemin de roulement hélicoïdal. Étant donné que l'écrou est contraint à la rotation, le mouvement de roulement génère une force axiale qui déplace l'écrou vers l'avant ou vers l'arrière.
Le sens du mouvement linéaire dépend du sens de rotation de la vis :
- Lorsque le moteur tourne dans le sens des aiguilles d'une montre, le chariot se déplace dans un sens.
- Lorsque le moteur tourne dans le sens inverse des aiguilles d’une montre, le chariot se déplace dans le sens opposé.
La direction exacte dépend de l'orientation du filetage, de l'installation du moteur et de la définition des coordonnées de la machine.
Comment la vis à billes et l'écrou fonctionnent ensemble
L'arbre de vis à billes et l'écrou à billes sont les principaux composants de transmission à l'intérieur du module linéaire.
L'arbre à vis assure la piste hélicoïdale rotative, tandis que l'écrou supporte les billes en recirculation et convertit leur mouvement de roulement en déplacement axial. La rainure de vis, la rainure d'écrou et les billes doivent avoir une géométrie soigneusement contrôlée pour obtenir une transmission douce et précise.
Lorsqu'un couple est appliqué à la vis, la force de contact passe par le chemin de transmission suivant :
Moteur → Accouplement → Vis à billes → Billes d'acier → Écrou à bille → Chariot → Charge
Les billes transfèrent la force entre la vis et l'écrou par contact roulant. Étant donné que les billes roulent au lieu de glisser, le coefficient de frottement est bien inférieur à celui d'une vis mère classique.
Cela permet à un module linéaire à vis à billes de fournir :
- Haute efficacité de transmission mécanique
- Faible résistance au démarrage
- Mouvement fluide à basse vitesse
- Positionnement bidirectionnel précis
- Usure réduite entre la vis et l'écrou
- Longue durée de vie sous lubrification appropriée
L'écrou à bille est normalement relié au chariot mobile via un boîtier d'écrou ou un bloc de montage. Cette liaison doit avoir une rigidité suffisante pour que l'effort axial généré par l'écrou puisse être transféré au chariot sans déformation excessive.
Comment fonctionne le mécanisme de recirculation de billes
Le mécanisme à recirculation de billes est la caractéristique déterminante d’une vis à billes.
Des billes d'acier sont positionnées entre les rainures hélicoïdales de la vis et de l'écrou. Lorsque la vis tourne, les billes roulent à travers la zone de contact chargée et transfèrent la force axiale entre les deux composants.
Si les billes pouvaient continuer à se déplacer le long de la rainure hélicoïdale sans revenir, elles finiraient par quitter l'écrou. Un système de retour est donc utilisé pour faire circuler les billes en continu.
Le processus de circulation peut être divisé en quatre étapes :
- Les billes entrent dans le chemin de roulement chargé entre la vis et l'écrou.
- Ils roulent à travers la zone de contact tout en transmettant la force.
- A la fin du trajet de circulation, un élément de retour éloigne les billes de la rainure chargée.
- Les billes traversent le passage de retour et réintègrent le début du chemin de roulement.
Cela crée une boucle de circulation fermée. Les mêmes billes se déplacent continuellement à travers le chemin de roulement porteur et le chemin de retour pendant le fonctionnement.
Les structures de recirculation courantes comprennent :
- Circulation du capuchon d'extrémité
- Circulation du tube de retour
- Circulation du déflecteur interne
- Fin de circulation du déflecteur
Chaque conception de circulation présente des caractéristiques différentes en termes de dimensions d'écrous, de bruit de fonctionnement, de vitesse autorisée, de complexité de fabrication et de capacité de charge.
Une circulation fluide des billes est essentielle pour un fonctionnement fiable. Une contamination, une lubrification insuffisante, des composants de retour endommagés ou un assemblage incorrect peuvent interrompre le trajet de la bille et provoquer des bruits anormaux, des vibrations, une friction accrue ou une défaillance prématurée.
Contact roulant et efficacité de la transmission
Une vis coulissante traditionnelle repose sur une friction de glissement entre le filetage de la vis et le filetage de l'écrou. En revanche, une vis à billes remplace l'essentiel de ce contact glissant par un contact roulant.
Cette différence permet aux vis à billes d'atteindre une efficacité mécanique élevée. En fonction de la conception et des conditions de fonctionnement, l'efficacité de la transmission par vis à billes peut généralement dépasser 85 % et approcher ou dépasser 90 %.
Un rendement élevé offre plusieurs avantages pratiques :
- Plus de couple moteur est converti en poussée axiale utile.
- Un moteur plus petit peut être utilisé pour les mêmes exigences de charge.
- Moins d’énergie est perdue sous forme de chaleur de friction.
- Le mouvement est plus fluide à basse vitesse.
- L'inversion de direction nécessite moins de force de décollage.
Un rendement élevé signifie également que de nombreuses vis à billes ne sont pas autobloquantes. Lorsque le moteur est hors tension, une charge verticale peut faire reculer la vis et provoquer la chute du chariot.
Les modules verticaux à vis à billes peuvent donc nécessiter un frein moteur, un dispositif de verrouillage mécanique, un mécanisme de contrepoids ou toute autre mesure de sécurité.
Avance et pas dans le mouvement de la vis à billes
Le pas de vis à billes est l'un des paramètres les plus importants affectant le mouvement d'un module linéaire de vis à billes.
Plombfait référence à la distance axiale parcourue par l'écrou à bille lorsque la vis effectue un tour complet.
Par exemple, si une vis à billes a un pas de 10 millimètres, un tour complet de la vis déplace l'écrou d'environ 10 millimètres le long de l'axe.
La relation de base est la suivante :
Course linéaire = Nombre de tours de vis × Pas de vis à billes
Si une vis à billes de 10 millimètres effectue cinq tours, la course linéaire théorique est :
5 × 10 mm = 50 mm
Pasest la distance axiale entre les points correspondants sur les filetages adjacents. Sur une vis à un seul pas, le pas est égal au pas. Sur une vis à plusieurs pas, le pas est égal au pas multiplié par le nombre de pas de filetage.
Le plomb sélectionné affecte directement la vitesse, la poussée et la résolution de positionnement.
Vis à billes à petit plomb
Un pas plus petit fournit moins de mouvement linéaire par tour de moteur. Il convient généralement aux applications nécessitant :
- Résolution de positionnement fine
- Poussée axiale élevée
- Mouvement stable à basse vitesse
- Positionnement précis à course courte
Cependant, un pas plus petit nécessite plus de tours de vis pour obtenir la même course linéaire, ce qui peut limiter la vitesse linéaire maximale.
Vis à billes à gros plomb
Une avance plus grande produit un mouvement plus linéaire par tour de moteur. Il convient généralement aux applications nécessitant :
- Vitesse linéaire plus élevée
- Temps de cycle plus rapides
- Déplacement plus long dans une plage de vitesse du moteur limitée
Cependant, un pas plus important offre généralement un avantage mécanique moindre et peut réduire la résolution de positionnement théorique lorsque le même moteur et le même codeur sont utilisés.
Comment le plomb de la vis à billes affecte la vitesse
La vitesse linéaire théorique d'un module de vis à billes peut être calculée à partir de la vitesse et du pas de la vis :
Vitesse linéaire = Vitesse de rotation de la vis × Pas de vis à billes
Par exemple, si une vis à billes avec un pas de 10 millimètres tourne à 2 000 tours par minute, la vitesse linéaire théorique est :
2 000 × 10 mm = 20 000 mm/min
Cela équivaut à environ 333 millimètres par seconde.
La vitesse réelle autorisée peut être inférieure en raison de la vitesse critique de la vis, de la capacité portante, de la vitesse de circulation de l'écrou, des vibrations, des conditions de lubrification et de la longueur totale de la course.
Pour les modules à course longue, le diamètre de la vis, la longueur sans support et la disposition du support doivent être soigneusement évalués. Une vitesse de rotation excessive peut provoquer un fouettage des vis, des vibrations et une instabilité de positionnement.
Comment le plomb de la vis à billes affecte la poussée
Le couple moteur est converti en poussée axiale grâce à la géométrie hélicoïdale de la vis à billes.
Pour le même couple moteur, un pas de vis plus petit produit généralement une plus grande poussée axiale, tandis qu'un pas plus grand produit une vitesse linéaire plus élevée.
La relation approximative peut être exprimée comme suit :
Poussée axiale = Couple moteur × 2π × Efficacité de la transmission ÷ Pas de vis à billes
Cette relation explique pourquoi la sélection du pas de vis à billes nécessite un équilibre entre vitesse et poussée.
Un ingénieur ne doit pas sélectionner le câble uniquement en fonction de la vitesse de déplacement souhaitée. La masse de charge, l'accélération, la force externe du processus, la friction, l'orientation de l'installation et le facteur de sécurité doivent également être pris en compte.
Qu'est-ce que la précharge des vis à billes ?
La précharge est une force interne intentionnellement appliquée entre la vis, les billes et l'écrou pour réduire ou éliminer le jeu axial.
Sans précharge, un petit jeu peut exister entre les éléments roulants et les chemins de roulement. Lorsque la direction du mouvement change, la vis peut tourner légèrement avant que l'écrou ne commence à se déplacer dans la direction opposée. Ce mouvement perdu est généralement associé à un contrecoup.
La précharge maintient les billes en contact contrôlé avec les deux côtés du chemin de roulement. Cela améliore la relation entre la rotation de la vis et le déplacement de l'écrou, en particulier lors du positionnement bidirectionnel.
Les méthodes de préchargement courantes incluent :
- Précharge du double écrou
- Précharge de balle surdimensionnée
- Précharge de pas décalé
- Précharge de la géométrie de la rainure
Avantages de la précharge
- Jeu axial réduit
- Répétabilité de positionnement améliorée
- Une plus grande rigidité axiale
- Inversion de direction plus stable
- Meilleure réponse lors de l'accélération et de la décélération
Compromis d'une précharge excessive
Plus de précharge ne signifie pas toujours de meilleures performances. Une précharge excessive peut augmenter :
- Résistance au frottement
- Demande de couple moteur
- Température de fonctionnement
- exigences en matière de lubrification
- Contrainte de contact avec le chemin de roulement
- Risque d'usure prématurée
La précharge appropriée doit donc être sélectionnée en fonction de la précision, de la rigidité, de la vitesse, du cycle de service et de la durée de vie attendue requises.
Le rôle du système de guidage linéaire
La vis à billes génère et transmet une force axiale, mais elle ne doit pas être utilisée comme composant principal pour supporter des charges radiales, des moments de renversement ou des forces latérales externes.
Le système de guidage linéaire soutient le chariot et contrôle son mouvement le long d'une trajectoire rectiligne définie.
Un module linéaire à vis à billes typique utilise un ou plusieurs rails profilés avec des blocs de guidage à recirculation. Le rail de guidage et les blocs remplissent plusieurs fonctions importantes :
- Supporte le poids du chariot et de la pièce à usiner
- Résiste aux charges radiales et latérales
- Résiste aux moments de tangage, de lacet et de roulis
- Maintenir l'alignement du chariot
- Empêcher l'écrou à bille de tourner
- Réduire les mouvements latéraux indésirables
- Améliorer la rigidité structurelle globale
La vis à billes et le guidage linéaire remplissent donc des rôles différents mais complémentaires.
La vis à billes fournit la force motrice, tandis que le rail de guidage définit et soutient la trajectoire de mouvement linéaire.
Si le système de guidage est mal aligné, contaminé, mal lubrifié ou mal installé, le moteur doit surmonter une résistance supplémentaire. Cela peut provoquer des mouvements irréguliers, une augmentation du bruit, des erreurs de positionnement, une surchauffe ou des alarmes de servo.
Comment le chariot se déplace le long du module
Le chariot est la plate-forme mobile sur laquelle la charge de la machine, le dispositif, la pince, le capteur, la tête de distribution ou tout autre outillage est monté.
À l'intérieur du module, le chariot est relié à la fois à l'écrou à bille et aux blocs de guidage linéaire.
Lorsque l'écrou à bille se déplace axialement :
- Le boîtier de l'écrou transfère la force au chariot.
- Les blocs de guidage roulent le long du rail de guidage.
- Le chariot suit le rail selon une ligne droite contrôlée.
- La charge montée se déplace vers la position commandée.
La rigidité de la connexion entre le boîtier de l'écrou, le chariot et les blocs de guidage affecte la réponse dynamique du module complet.
Des fixations desserrées, une rigidité structurelle insuffisante ou un porte-à-faux excessif peuvent réduire la précision même lorsque la vis à billes elle-même est fabriquée avec une haute précision.
Roulements de support de vis à billes et stabilité axiale
La vis à billes rotative doit être supportée par des roulements à une ou aux deux extrémités.
L'agencement de roulements contrôle le mouvement axial de la vis, supporte les charges radiales générées pendant la rotation et aide à maintenir l'alignement.
Une conception de module courante comprend :
- Une extrémité fixe avec roulements à contact oblique
- Une extrémité supportée ou flottante avec un roulement radial
L'extrémité fixe résiste à la force axiale dans les deux sens et établit la position axiale de la vis. L'extrémité supportée aide à contrôler le mouvement radial tout en permettant une dilatation thermique limitée.
Les configurations de support courantes incluent :
- Fixe-pris en charge
- Fixe-fixe
- Fixe-libre
La construction à support fixe est largement utilisée dans les modules de vis à billes standardisés car elle offre un équilibre pratique entre rigidité, capacité de vitesse et complexité d'assemblage.
Une précharge incorrecte des roulements, des contre-écrous desserrés ou des roulements de support endommagés peuvent introduire des mouvements axiaux, des vibrations et des erreurs de positionnement.
Comment le moteur entraîne la vis à billes
La vis à billes peut être entraînée par un servomoteur ou un moteur pas à pas. Le moteur est généralement monté à une extrémité du module et connecté à la vis via un accouplement flexible.
L'accouplement transfère le couple tout en compensant un léger désalignement d'installation entre l'arbre du moteur et l'arbre de la vis.
Le chemin complet du lecteur est :
Contrôleur → Pilote de moteur → Moteur → Accouplement → Vis à billes → Écrou à bille → Chariot
Le couplage direct est courant car il offre une structure compacte, une rigidité de transmission élevée et une réponse de mouvement prévisible.
Certains systèmes utilisent une courroie de distribution et une poulie entre le moteur et la vis. Cet arrangement peut être choisi lorsque :
- Le moteur doit être installé parallèlement au module.
- La longueur totale du module doit être réduite.
- Un rapport de transmission est requis.
- Le moteur doit être éloigné de l'axe de la vis.
L'entraînement par courroie supplémentaire introduit davantage de composants et peut affecter la rigidité en torsion, mais il peut offrir une plus grande flexibilité d'installation.
Servocommande dans un module linéaire à vis à billes
Un module de vis à billes servo-entraîné combine le système de transmission mécanique avec un système de contrôle électronique en boucle fermée.
Le servocontrôleur reçoit une commande de position cible, de vitesse ou de couple provenant d'un automate programmable,contrôleur de mouvement, système de commande numérique par ordinateur ou ordinateur industriel.
Le contrôleur calcule ensuite le mouvement requis du moteur et envoie des commandes au servomoteur.
Le système d'asservissement contrôle normalement trois boucles imbriquées :
- Boucle de courant ou de couple
- Boucle de vitesse
- Boucle de positionnement
La boucle de courant régule le couple moteur, la boucle de vitesse régule la vitesse de rotation et la boucle de position régule la position finale du mouvement.
En ajustant continuellement la puissance du moteur, le système d'asservissement permet au chariot de suivre un profil de mouvement programmé qui comprend :
- Position cible
- vitesse maximale
- Accélération
- Ralentissement
- Contrôle des secousses
- Tolérance de positionnement
Cela permet des démarrages en douceur, un arrêt contrôlé et un positionnement précis sans compter uniquement sur des butées mécaniques.
Comment fonctionne la rétroaction sur la position
Le retour de position permet au système de contrôle de déterminer si le module a atteint la position commandée.
La plupart des servomoteurs comprennent un encodeur rotatif qui mesure la position angulaire de l'arbre du moteur. La relation entre la rotation de la vis et le déplacement linéaire étant connue, le contrôleur peut calculer la position théorique du chariot à partir du signal du codeur.
Par exemple, lorsque le pas de la vis à billes est connu, le contrôleur convertit les comptes de l'encodeur du moteur en déplacement linéaire.
Ce type de système est communément appelé système de contrôle en boucle semi-fermée car le codeur mesure directement la rotation du moteur plutôt que la position réelle du chariot.
Retour de position en boucle semi-fermée
Dans un système en boucle semi-fermée, le dispositif de rétroaction est installé sur le moteur.
Le contrôleur suppose que l'accouplement, la vis, l'écrou et le chariot suivent avec précision le mouvement du moteur. Cette méthode est largement utilisée car elle est compacte, fiable et économique.
Cependant, certaines erreurs mécaniques peuvent rester en dehors de la boucle de rétroaction, notamment :
- Erreur de pas de vis à billes
- dilatation thermique
- Déformation de couplage
- Mouvement de roulement
- Déflexion structurelle
- Jeu résiduel
Retour de position en boucle fermée
Dans un système en boucle entièrement fermée, un encodeur linéaire ou une échelle linéaire mesure directement la position réelle du chariot.
Le contrôleur compare la position commandée avec la position réelle du chariot et compense les erreurs dans toute la chaîne de transmission mécanique.
Un contrôle entièrement fermé peut améliorer la précision absolue du positionnement dans des applications exigeantes telles que :
- Équipement semi-conducteur
- systèmes d'inspection de précision
- Équipement d'alignement optique
- Systèmes d'usinage de haute précision
- Automatisation de laboratoire
Cependant, un système entièrement fermé nécessite un réglage plus minutieux car les vibrations mécaniques, une faible rigidité structurelle ou une mauvaise installation de rétroaction peuvent provoquer une instabilité de contrôle.
Séquence de mouvement complète d'un module de vis à billes servo-entraîné
Un cycle de positionnement complet suit généralement cette séquence :
- Le contrôleur de la machine envoie une commande de position cible.
- Le servo variateur calcule le mouvement moteur requis.
- Le moteur accélère selon le profil de mouvement programmé.
- L'accouplement fait tourner la vis à billes.
- Les billes en recirculation transmettent la force à l'écrou à bille.
- L'écrou à bille entraîne le chariot le long du guide linéaire.
- L'encodeur signale en permanence la position et la vitesse du moteur.
- Le contrôleur ajuste le courant du moteur pour réduire l'erreur de suivi.
- Le moteur décélère à mesure que le chariot s'approche de la cible.
- Le chariot s'arrête dans la tolérance de positionnement définie.
- Le servomoteur maintient le couple de maintien pour résister aux perturbations externes.
Ce cycle peut se produire de manière répétée en quelques fractions de seconde dans les équipements d'automatisation à grande vitesse.
Qu'est-ce qui détermine la précision du positionnement ?
La précision de positionnement final d'un module linéaire à vis à billes est influencée par le système de mouvement complet, et pas seulement par le degré de précision de la vis.
Les facteurs importants comprennent :
- précision du pas de la vis à billes
- Jeu axial
- Précharge de l'écrou à bille
- Rigidité du roulement de support
- Rigidité de torsion du couplage
- Précision du guidage linéaire
- Rectitude du profil de base
- Rigidité du chariot
- Résolution du codeur moteur
- Qualité du réglage des servos
- Variation de température
- Répartition de la charge
- Alignement de l'installation
Une vis à billes de haute précision ne peut pas garantir une précision élevée du système si la base du module est déformée lors de l'installation ou si la charge crée une déformation structurelle excessive.
Précision et répétabilité du positionnement
La précision et la répétabilité du positionnement sont des indicateurs de performance liés mais différents.
Précision du positionnementdécrit dans quelle mesure la position réelle du chariot correspond à la position commandée sur toute la course de travail.
Répétabilitédécrit la régularité avec laquelle le chariot revient à la même position dans des conditions de fonctionnement répétées.
Un module peut avoir une excellente répétabilité tout en contenant une erreur d'avance systématique. Dans un tel cas, le module revient à chaque fois presque au même emplacement, mais cet emplacement peut différer légèrement de la coordonnée commandée.
La compensation de l'erreur de plomb dans le contrôleur peut améliorer la précision absolue du positionnement lorsque l'erreur est mesurée et enregistrée.
Comment l'inversion de direction affecte le mouvement
L'inversion de direction est un test important des performances de la transmission à vis à billes.
Lorsque le moteur change de direction, la force agissant sur la vis, l'écrou, les roulements de support et l'accouplement change également de direction.
Si le système présente un jeu axial ou une déformation structurelle, le moteur peut tourner légèrement avant que le chariot ne commence à se déplacer dans la direction opposée.
Une précharge appropriée des écrous à billes, une précharge des roulements et des connexions mécaniques rigides réduisent cette perte de mouvement.
La servocommande peut compenser certaines erreurs prévisibles, mais la rigidité mécanique reste essentielle pour un positionnement bidirectionnel stable.
Lubrification dans le mécanisme de travail
La lubrification forme un film protecteur entre les billes et les chemins de roulement. Bien que les vis à billes utilisent un contact roulant, des contraintes de contact locales très élevées existent toujours aux points de contact.
Une lubrification correcte aide à :
- Réduire la friction et l'usure
- Contrôler la température de fonctionnement
- Prévenir la corrosion
- Réduire le bruit
- Protéger la surface du chemin de roulement
- Prolonge la durée de vie de la vis à billes et du guide
Une lubrification insuffisante peut augmenter la friction, endommager les chemins de roulement et interférer avec la bonne circulation des billes.
Un excès de lubrifiant peut également augmenter la résistance, particulièrement à grande vitesse. Le type de lubrifiant, la quantité et l'intervalle de réapprovisionnement doivent donc correspondre à la vitesse, à la charge, à la course, à l'environnement et au cycle de service du module.
Expansion thermique et erreur de positionnement
La chaleur est générée par le frottement des roulements, la précharge des écrous à billes, le mouvement du bloc de guidage, la résistance d'étanchéité et le fonctionnement du moteur.
À mesure que la température de la vis à billes augmente, la vis se dilate sur toute sa longueur. Cette expansion peut modifier la relation entre la rotation de la vis et la position réelle du chariot.
L’erreur thermique devient plus importante dans :
- Modules à course longue
- Fonctionnement à grande vitesse
- Équipement à cycle de service élevé
- Applications de mesure de précision
- Systèmes avec de grandes variations de température
L'erreur thermique peut être réduite grâce à une lubrification appropriée, une précharge appropriée, une accélération contrôlée, une stabilisation de la température, un refroidissement des vis et une compensation logicielle.
Module linéaire à vis à billes par rapport à la vis mère conventionnelle
Les vis à billes et les vis mères conventionnelles convertissent le mouvement rotatif en mouvement linéaire, mais leurs mécanismes de contact sont différents.
| Caractéristiques | Vis à billes | Vis mère conventionnelle |
|---|---|---|
| Mécanisme de contact | Contact roulant | Contact glissant |
| Efficacité de la transmission | Haut | Inférieur |
| Précision du positionnement | Haut | Modéré |
| Contrôle du jeu | Peut utiliser une précharge de précision | Généralement plus difficile à éliminer |
| Vitesse de fonctionnement | Convient pour une vitesse plus élevée | Généralement adapté à une vitesse inférieure |
| Coût | Plus haut | Inférieur |
| Capacité d'auto-verrouillage | Généralement pas autobloquant | Peut être autobloquant en fonction de l'angle d'attaque |
Les modules de vis à billes sont généralement sélectionnés lorsque la précision du positionnement, la répétabilité, l'efficacité et les performances dynamiques sont importantes.
Problèmes de fonctionnement courants liés au principe de fonctionnement
Comprendre le principe de fonctionnement aide les ingénieurs à identifier la source d'un fonctionnement anormal.
Bruit anormal
Un bruit anormal peut être causé par une lubrification insuffisante, une contamination, des billes endommagées, un système de retour défectueux, une usure des roulements ou un mauvais alignement.
Augmentation de la charge du moteur
Un courant moteur plus élevé peut indiquer une précharge excessive, un désalignement des guides, des roulements endommagés, une lubrification inadéquate ou un chariot surchargé.
Erreur de positionnement
Une erreur de positionnement peut résulter d'accouplements desserrés, d'un mouvement de roulement axial, d'une erreur de pas de vis, d'une dilatation thermique, d'une déformation structurelle ou de paramètres d'asservissement incorrects.
Vibration pendant l'accélération
Des vibrations peuvent survenir lorsque l'accélération est trop forte, que le module manque de rigidité, que la vis approche de sa vitesse critique ou que le gain du servo est mal réglé.
Inversion de direction instable
Une inversion instable peut indiquer un jeu résiduel, des composants de montage desserrés, une précharge insuffisante ou une déformation élastique excessive dans le système de transmission.
Applications du principe de fonctionnement des vis à billes
Les modules linéaires à vis à billes sont largement utilisés dans les systèmes d'automatisation qui nécessitent un positionnement précis et reproductible.
Les applications typiques incluent :
- Assemblage de composants électroniques
- Équipement de traitement des semi-conducteurs
- Systèmes d'inspection visuelle
- Marquage laser et traitement laser
- Équipement de distribution de précision
- Automatisation de laboratoire
- Fabrication de dispositifs médicaux
- Systèmes de chargement et de déchargement CNC
- Équipement de production de batteries au lithium
- Systèmes de mesure automatisés
- Équipement de prélèvement et de placement
- Multi-axesrobots cartésiens
Le pas de vis, la taille du moteur, la configuration du guide, le niveau de précharge et le système de rétroaction peuvent être adaptés aux exigences de vitesse, de charge et de précision de chaque application.
Foire aux questions
Comment fonctionne un module linéaire à vis à billes ?
Un moteur fait tourner la vis à billes via un accouplement. Les billes de recirculation roulent entre la vis et l'écrou à bille, convertissant la rotation de la vis en mouvement axial de l'écrou. L'écrou entraîne un chariot supporté et guidé par un système de guidage linéaire.
Pourquoi utilise-t-on des billes entre la vis et l'écrou ?
Les billes remplacent la plupart des frottements de glissement par des frottements de roulement. Cela améliore l’efficacité de la transmission, réduit l’usure et permet un mouvement plus fluide et plus précis.
A quoi sert la recirculation des billes ?
Le système de recirculation renvoie les billes de l'extrémité du chemin de roulement chargé vers son début. Cela crée une boucle fermée qui permet une rotation continue de la vis et un mouvement illimité dans la course utilisable.
La vis à billes supporte-t-elle la charge du chariot ?
La vis à billes fournit principalement une force motrice axiale. Le système de guidage linéaire doit supporter les charges radiales, les forces latérales et les moments de renversement.
Que signifie le pas de vis à billes ?
Le pas de la vis à billes est la distance axiale parcourue par l'écrou pendant un tour complet de la vis. Un pas plus grand produit généralement une vitesse plus élevée, tandis qu'un pas plus petit offre généralement un plus grand avantage mécanique et un déplacement plus fin par tour.
Pourquoi la précharge est-elle utilisée dans un écrou de vis à billes ?
La précharge réduit le jeu axial et améliore la rigidité, la répétabilité et les performances de positionnement bidirectionnel. Une précharge excessive doit être évitée car elle peut augmenter la friction, la chaleur et l’usure.
Un module à vis à billes peut-il supporter une charge verticale lorsque l'alimentation est coupée ?
Les vis à billes sont normalement très efficaces et ne sont généralement pas autobloquantes. Un système vertical peut nécessiter un frein moteur, un contrepoids ou un dispositif de sécurité mécanique pour empêcher un mouvement incontrôlé vers le bas.
Quelle est la différence entre un contrôle en boucle semi-fermée et un contrôle en boucle entièrement fermée ?
Un système en boucle semi-fermée estime la position du chariot à partir de l'encodeur du moteur. Un système en boucle entièrement fermée utilise une échelle linéaire pour mesurer directement la position réelle du chariot.
Conclusion
Leprincipe de fonctionnement du module linéaire à vis à billesest basé sur la conversion de la rotation du moteur en mouvement linéaire grâce à une vis de précision, un écrou à bille et un mécanisme à recirculation de billes.
Lorsque la vis tourne, les billes roulent dans le chemin de roulement hélicoïdal et transfèrent la force axiale à l'écrou. L'écrou entraîne le chariot, tandis que le guide linéaire supporte la charge et maintient une trajectoire de mouvement stable.
Le pas de vis à billes détermine la relation entre la vitesse de rotation et la course linéaire. La précharge réduit le jeu axial et améliore la rigidité, tandis que les roulements de support maintiennent la stabilité de la vis. La servocommande et le retour de position permettent au système mécanique de suivre des commandes de mouvement précises et de corriger les écarts de positionnement.
Étant donné que tous ces composants fonctionnent ensemble, les performances d'un module linéaire à vis à billes dépendent du système complet plutôt que d'une seule pièce. La sélection correcte des vis, le dimensionnement du guide, la précharge, la lubrification, l'alignement de l'installation et le réglage du servo sont essentiels pour obtenir un mouvement linéaire précis, fluide et fiable.
