滚珠丝杆模组工作原理详解

滚珠丝杆模组是一种将电机旋转运动转换为可控直线运动的高精度自动化执行机构。其核心传动过程依靠滚珠丝杆、滚珠螺母以及在丝杆与螺母之间循环滚动的钢球共同完成。

与依靠螺纹面直接滑动接触的普通梯形丝杆不同，滚珠丝杆通过滚珠在丝杆滚道和螺母滚道之间滚动传递动力。滚动接触能够显著降低摩擦阻力，提高机械传动效率，使模组获得更平稳的运动性能、更高的定位精度以及更好的重复定位能力。

完整的滚珠丝杆模组工作原理并不只涉及丝杆和螺母。电机、联轴器、支撑轴承、滚珠丝杆、滚珠螺母、直线导轨、工作滑台、伺服驱动器、编码器及位置反馈系统需要共同配合，才能形成一个完整的精密直线运动系统。

本文将详细介绍滚珠丝杆模组如何将电机旋转运动转化为直线运动、滚珠循环机构如何工作，以及导程、预压、直线导轨、伺服控制和位置反馈对模组性能的影响。

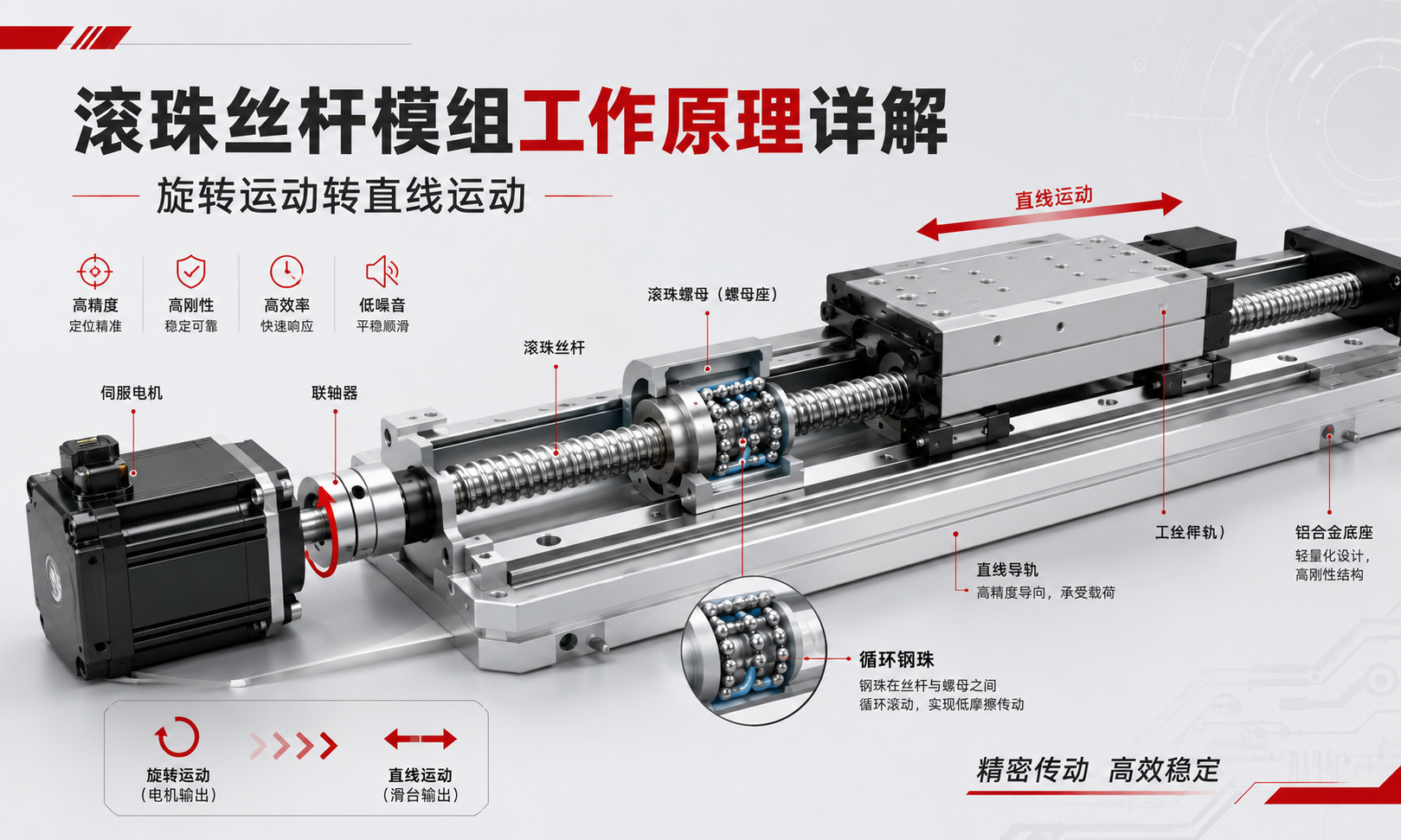

滚珠丝杆模组工作原理示意图，展示伺服电机、联轴器、滚珠丝杆、循环滚珠螺母、直线导轨和工作滑台 — 滚珠丝杆模组通过滚珠丝杆、循环滚珠螺母及直线导轨系统，将伺服电机的旋转运动转换为高精度直线运动。

滚珠丝杆模组的基本工作原理

滚珠丝杆模组的基本运行过程可以概括为以下几个步骤：

运动控制器向伺服电机或步进电机发送运动指令。
电机根据指令输出旋转运动和驱动转矩。
联轴器将电机旋转运动传递给滚珠丝杆。
滚珠丝杆在滚珠螺母内部旋转。
循环滚珠在丝杆滚道和螺母滚道之间滚动。
滚珠螺母沿丝杆轴向向前或向后移动。
与滚珠螺母连接的工作滑台沿直线导轨移动。
编码器或光栅尺检测电机或滑台的实际位置。
控制器将实际位置与目标位置进行比较，并对位置偏差进行修正。

在大多数标准滚珠丝杆模组中，滚珠丝杆负责旋转，滚珠螺母则被限制旋转。

由于滚珠螺母不能跟随丝杆一起转动，丝杆上的螺旋滚道会迫使螺母沿丝杆轴线方向移动。滚珠螺母与工作滑台固定连接，因此螺母的轴向移动最终转化为滑台及负载的直线移动。

旋转运动如何转换为直线运动

滚珠丝杆传动机构最核心的功能，是将电机输出的旋转运动转换为可控的直线位移。

伺服电机或步进电机本身输出的是旋转运动，无法直接使工件沿直线方向移动。滚珠丝杆在整个系统中承担机械运动转换器的作用。

滚珠丝杆表面加工有精密的螺旋滚道，滚珠螺母内部也具有与之对应的螺旋滚道。丝杆滚道、螺母滚道和滚珠共同形成封闭的螺旋传动通道。

当滚珠丝杆旋转时，滚珠沿螺旋滚道滚动。由于滚珠螺母被直线导轨和工作滑台限制，无法发生旋转，因此滚珠产生的传动力会推动螺母沿丝杆轴向移动。

滑台的运动方向由丝杆旋转方向决定：

当电机顺时针旋转时，滑台向一个方向移动。
当电机逆时针旋转时，滑台向相反方向移动。

具体的移动方向还取决于丝杆旋向、电机安装方向以及设备坐标系的定义。

滚珠丝杆与滚珠螺母如何配合

滚珠丝杆和滚珠螺母是整个模组中的核心传动部件。

滚珠丝杆提供旋转的螺旋滚道，滚珠螺母容纳滚珠循环机构，并将滚珠产生的滚动运动转换为轴向位移。丝杆滚道、螺母滚道和滚珠的几何精度必须严格控制，才能实现平稳、准确的动力传递。

当电机转矩传递到滚珠丝杆后，动力通常按照以下路径传递：

电机 → 联轴器 → 滚珠丝杆 → 循环滚珠 → 滚珠螺母 → 工作滑台 → 负载

滚珠通过滚动接触，将丝杆上的旋转驱动力传递给滚珠螺母。相比传统滑动丝杆，滚动摩擦系数更低，因此滚珠丝杆模组通常具有以下特点：

机械传动效率高
启动阻力小
低速运动更加平稳
正反向定位性能较好
丝杆与螺母之间的磨损较小
在正确润滑条件下使用寿命较长

滚珠螺母通常通过螺母座与工作滑台固定连接。螺母座需要具备足够的刚性，确保滚珠螺母产生的轴向推力能够稳定传递到滑台，避免因结构变形而影响定位精度。

滚珠循环机构是如何工作的

循环滚珠机构是滚珠丝杆区别于普通滑动丝杆的核心结构。

钢制滚珠排列在滚珠丝杆与滚珠螺母之间。当丝杆旋转时，滚珠在两组螺旋滚道形成的承载区域内滚动，并将轴向载荷从丝杆传递到螺母。

如果滚珠只沿螺旋滚道不断向前移动而不返回，滚珠最终会从螺母内部脱离。因此，滚珠螺母内部必须设置回流机构，使滚珠能够不断循环。

完整的滚珠循环过程通常包括以下阶段：

滚珠进入丝杆与螺母之间的承载滚道。
滚珠在承载区域内滚动并传递轴向载荷。
滚珠移动到循环路径末端后，由返向结构引导离开承载滚道。
滚珠通过回流通道返回滚道起点，再次进入承载区域。

通过这种结构，滚珠形成一个封闭循环。滚珠丝杆旋转过程中，同一组滚珠会持续经过承载滚道和回流通道，从而实现连续传动。

常见的滚珠循环结构包括：

端盖式循环
回流管式循环
内循环返向器结构
端部返向器结构

不同循环结构在螺母尺寸、运行噪声、允许转速、制造难度和承载能力方面存在差异。

滚珠循环是否顺畅会直接影响模组的运行状态。灰尘进入、润滑不足、返向器损坏或装配不正确，都可能导致滚珠循环受阻，引起异常噪声、振动、摩擦阻力增加甚至丝杆失效。

滚动接触为什么能够提高传动效率

普通梯形丝杆主要依靠丝杆螺纹与螺母螺纹之间的滑动摩擦传递动力，而滚珠丝杆通过钢球滚动代替大部分滑动接触。

由于滚动摩擦阻力远低于滑动摩擦，滚珠丝杆通常能够获得较高的机械传动效率。根据丝杆结构、预压程度、润滑状态和运行速度不同，其传动效率通常可以超过85%，部分情况下可以达到或超过90%。

较高的传动效率可以带来以下优势：

更多电机转矩能够转换为有效轴向推力。
在相同负载要求下，可以降低电机转矩需求。
摩擦产生的热量相对较少。
低速运行更加平稳。
正反向切换时所需的启动转矩较小。

但高传动效率也意味着多数滚珠丝杆不具备自锁能力。

当模组垂直安装时，如果电机断电，滑台和负载可能在重力作用下反向驱动丝杆旋转，导致滑台向下移动。因此，垂直使用的滚珠丝杆模组通常需要配备抱闸电机、机械锁止装置、平衡机构或其他安全保护结构。

滚珠丝杆导程与螺距

导程是决定滚珠丝杆模组速度、推力和定位分辨率的重要参数。

滚珠丝杆导程是指滚珠丝杆旋转一整圈时，滚珠螺母沿轴向移动的距离。

例如，一根导程为10毫米的滚珠丝杆每旋转一圈，滚珠螺母理论上沿轴向移动10毫米。

其基本关系为：

直线移动距离 = 丝杆旋转圈数 × 滚珠丝杆导程

如果导程为10毫米的滚珠丝杆旋转5圈，那么理论移动距离为：

5 × 10毫米 = 50毫米

螺距是指相邻螺纹之间对应位置的轴向距离。对于单头滚珠丝杆，导程通常等于螺距；对于多头滚珠丝杆，导程等于螺距乘以螺纹头数。

导程大小会直接影响模组的速度、轴向推力和单位电机转角对应的直线位移。

小导程滚珠丝杆

小导程丝杆每旋转一圈产生的直线位移较小，通常适合以下需求：

较高的定位分辨率
较大的轴向推力
平稳的低速运动
精密短行程定位

但在相同移动距离下，小导程丝杆需要更高的旋转圈数，因此最高直线速度可能受到限制。

大导程滚珠丝杆

大导程丝杆每旋转一圈产生的直线位移较大，通常适合以下需求：

较高的直线移动速度
较短的设备运行周期
在有限电机转速下实现较长距离运动

但在相同电机和编码器条件下，大导程丝杆的机械增益相对较低，理论定位分辨率也可能下降。

导程如何影响模组速度

滚珠丝杆模组的理论直线速度，可以根据丝杆转速和丝杆导程计算：

直线速度 = 丝杆转速 × 滚珠丝杆导程

例如，一根导程为10毫米的滚珠丝杆以每分钟2000转运行，其理论直线速度为：

2000 × 10毫米 = 20000毫米/分钟

换算后约为每秒333毫米。

实际允许速度还会受到丝杆临界转速、支撑轴承性能、滚珠循环速度、润滑条件、运行振动以及丝杆长度等因素的限制。

对于长行程滚珠丝杆模组，需要重点评估丝杆直径、支撑跨度和轴承支撑方式。丝杆转速过高时，可能发生甩动、共振和运动不稳定问题。

导程如何影响轴向推力

电机输出转矩通过滚珠丝杆的螺旋结构转换为轴向推力。

在相同电机转矩条件下，小导程滚珠丝杆通常能够产生更大的轴向推力，而大导程滚珠丝杆通常能够实现更高的直线速度。

轴向推力的近似关系可以表示为：

轴向推力 = 电机转矩 × 2π × 传动效率 ÷ 滚珠丝杆导程

这一关系说明，滚珠丝杆导程选择本质上是在速度与推力之间进行平衡。

选型时不能只根据移动速度确定导程，还需要同时考虑负载质量、运动加速度、外部加工力、摩擦阻力、安装方向以及安全系数。

滚珠丝杆预压是什么意思

预压是指在滚珠丝杆、滚珠和滚珠螺母之间预先施加一定的内部作用力，以减小或消除轴向间隙。

如果滚珠与滚道之间存在间隙，当模组改变运动方向时，丝杆可能先旋转一小段角度，滚珠螺母才开始向相反方向移动。这一段没有形成有效滑台位移的旋转量，通常表现为反向间隙或空回。

通过预压，可以使滚珠始终与滚道两侧保持稳定接触，从而改善丝杆旋转角度与螺母直线位移之间的对应关系。

常见的滚珠丝杆预压方式包括：

双螺母预压
加大滚珠直径预压
变位导程预压
特殊滚道结构预压

预压的主要作用

减小轴向反向间隙
提高重复定位精度
提高轴向刚性
改善正反向切换稳定性
提高加减速过程中的响应能力

预压过大产生的影响

预压并不是越大越好。预压过大可能导致：

摩擦阻力增加
电机转矩需求增加
运行温度升高
润滑要求提高
滚道接触应力增大
滚珠和滚道提前磨损

因此，预压等级需要根据模组的定位精度、结构刚性、运行速度、工作频率和预期寿命综合确定。

直线导轨在模组中的作用

滚珠丝杆主要负责产生和传递轴向驱动力，不适合作为承受径向载荷、侧向力和倾覆力矩的主要结构。

直线导轨系统负责支撑工作滑台，并限制滑台沿预定直线路径移动。

标准滚珠丝杆模组通常采用一根或多根直线导轨，并配置循环滚珠滑块。直线导轨和导轨滑块主要承担以下功能：

支撑滑台和工件重量
承受径向载荷和侧向载荷
承受俯仰、偏摆和滚转力矩
保持工作滑台的运动方向
限制滚珠螺母发生旋转
减小不必要的横向移动
提高模组整体结构刚性

滚珠丝杆和直线导轨承担的功能不同，但二者必须相互配合。

滚珠丝杆负责提供轴向驱动力，直线导轨负责支撑负载并确定直线运动轨迹。

如果直线导轨安装不平行、受到污染、润滑不足或安装基面不平整，电机就需要克服额外阻力，可能造成运行不均匀、噪声增大、定位误差、电机过热或伺服报警。

工作滑台如何沿模组移动

工作滑台是安装工件、夹具、机械手、传感器、点胶头或其他执行部件的移动平台。

在模组内部，工作滑台同时与滚珠螺母座和直线导轨滑块连接。

当滚珠螺母沿轴向移动时，会发生以下过程：

滚珠螺母通过螺母座将轴向力传递给工作滑台。
导轨滑块沿直线导轨滚动。
工作滑台按照导轨方向进行稳定直线移动。
安装在滑台上的负载移动到控制系统设定的位置。

螺母座、工作滑台和导轨滑块之间的连接刚性，会直接影响模组的动态响应和定位性能。

即使滚珠丝杆本身精度很高，如果连接螺栓松动、滑台结构刚性不足或负载悬伸距离过大，也可能导致实际定位精度下降。

丝杆支撑轴承与轴向稳定性

高速旋转的滚珠丝杆需要通过轴承进行支撑。支撑轴承用于限制丝杆轴向移动、承受旋转过程中产生的径向载荷，并帮助丝杆保持正确的安装中心。

常见的模组结构通常包括：

安装角接触轴承的固定端
安装支撑轴承的支撑端或浮动端

固定端负责承受正反两个方向的轴向力，并确定滚珠丝杆的轴向位置。支撑端主要限制径向摆动，同时允许丝杆产生一定程度的热膨胀。

常见的滚珠丝杆支撑方式包括：

固定—支撑
固定—固定
固定—自由

标准滚珠丝杆模组中广泛采用固定—支撑结构，因为这种方式能够在结构刚性、允许转速和装配难度之间取得较好的平衡。

如果轴承预压不正确、锁紧螺母松动或支撑轴承损坏，可能导致丝杆轴向窜动、振动和定位误差。

电机如何驱动滚珠丝杆

滚珠丝杆可以由伺服电机或步进电机驱动。电机通常安装在模组端部，并通过联轴器与滚珠丝杆连接。

联轴器负责传递电机转矩，同时补偿电机轴与丝杆轴之间少量的安装偏差。

完整的驱动路径通常为：

控制器 → 电机驱动器 → 电机 → 联轴器 → 滚珠丝杆 → 滚珠螺母 → 工作滑台

电机与丝杆直接连接具有结构紧凑、传动刚性高和运动响应稳定等特点，因此在标准滚珠丝杆模组中应用较多。

部分设备会在电机与滚珠丝杆之间设置同步带和同步轮。这种结构通常适用于以下情况：

电机需要与模组平行安装。
需要缩短模组轴向总长度。
需要通过同步轮实现传动比调整。
电机无法直接安装在丝杆轴线位置。

同步带连接会增加传动部件数量，并可能对扭转刚性产生一定影响，但能够提高安装布局的灵活性。

伺服控制系统如何控制模组运动

伺服滚珠丝杆模组将机械传动系统与闭环电子控制系统结合在一起。

伺服控制器接收来自可编程逻辑控制器、运动控制器、数控系统或工业计算机的位置、速度或转矩指令。

控制系统根据目标位置和运动参数计算电机所需的旋转角度与转速，并向伺服驱动器发送控制命令。

典型伺服系统通常包含三个相互配合的控制环：

电流环或转矩环
速度环
位置环

电流环控制电机输出转矩，速度环控制电机转速，位置环控制滑台最终到达的位置。

通过持续调整电机输出，伺服系统可以使滑台按照预先设定的运动曲线运行。运动参数通常包括：

目标位置
最高运行速度
加速度
减速度
加加速度控制
定位允许误差

这种控制方式可以实现平稳启动、可控减速和精确停止，而不需要完全依靠机械限位装置完成定位。

位置反馈系统如何工作

位置反馈系统用于判断工作滑台是否准确到达控制器设定的位置。

大多数伺服电机内部安装旋转编码器，用于检测电机轴的旋转角度。由于滚珠丝杆的导程已知，控制器可以根据电机旋转角度计算工作滑台的理论直线位置。

控制系统会将编码器脉冲数转换为丝杆旋转圈数，再根据丝杆导程换算成直线移动距离。

这种根据电机位置推算滑台位置的控制方式，通常称为半闭环控制。

半闭环位置反馈

半闭环系统的反馈装置安装在伺服电机上。

控制器默认联轴器、滚珠丝杆、滚珠螺母和工作滑台都能够准确跟随电机旋转。这种方式具有结构紧凑、可靠性高和成本相对较低等特点。

但由于编码器没有直接测量工作滑台位置，以下机械误差可能不在反馈控制范围内：

滚珠丝杆导程误差
丝杆热膨胀误差
联轴器弹性变形
支撑轴承轴向位移
模组结构变形
残余反向间隙

全闭环位置反馈

全闭环系统通过光栅尺或直线编码器直接检测工作滑台的实际位置。

控制器将目标位置与滑台实际位置进行比较，可以对电机、联轴器、丝杆、螺母、轴承和结构变形产生的综合误差进行修正。

全闭环控制通常适用于以下高精度设备：

半导体制造设备
精密视觉检测设备
光学对位设备
高精度加工设备
实验室自动化系统

全闭环系统对机械结构刚性和伺服参数整定要求较高。如果模组存在明显振动、结构刚性不足或光栅尺安装不稳定，可能引起控制系统振荡。

伺服滚珠丝杆模组的完整运动过程

一次完整的定位运动通常包括以下过程：

设备控制器发送目标位置指令。
伺服驱动器计算电机需要旋转的角度和方向。
电机按照设定的加速度开始旋转。
联轴器将电机旋转传递给滚珠丝杆。
循环滚珠将丝杆旋转力传递到滚珠螺母。
滚珠螺母推动工作滑台沿直线导轨移动。
编码器持续反馈电机位置和运行速度。
伺服控制器根据跟随误差调整电机电流和转矩。
滑台接近目标位置时，电机按照设定曲线减速。
滑台进入允许误差范围后停止运动。
伺服电机保持一定转矩，抵抗外部载荷和位置扰动。

在高速自动化设备中，这一完整过程可能在极短时间内重复执行。

哪些因素决定滚珠丝杆模组的定位精度

滚珠丝杆模组的最终定位精度由整个运动系统共同决定，并不只取决于滚珠丝杆本身的精度等级。

主要影响因素包括：

滚珠丝杆导程精度
滚珠丝杆轴向间隙
滚珠螺母预压等级
支撑轴承刚性
联轴器扭转刚性
直线导轨运行精度
铝型材底座直线度
工作滑台结构刚性
电机编码器分辨率
伺服参数整定质量
设备运行温度变化
负载安装和分布方式
模组安装基面精度

即使采用高精度滚珠丝杆，如果模组底座在安装过程中发生扭曲，或者负载引起明显结构变形，也无法保证整个系统获得相同等级的定位精度。

定位精度与重复定位精度的区别

定位精度和重复定位精度是两个相关但不同的性能指标。

定位精度表示工作滑台的实际位置与控制器指令位置之间的接近程度。

重复定位精度表示模组在相同条件下重复运动到同一目标位置时，每次实际停止位置的一致程度。

某些模组可能具有很好的重复定位精度，但仍然存在系统性的导程误差。也就是说，滑台每次都能返回到非常接近的位置，但该位置与理论坐标之间可能存在固定偏差。

如果对滚珠丝杆导程误差进行检测和记录，可以通过控制器误差补偿功能提高绝对定位精度。

正反向切换对运动的影响

正反向切换是检验滚珠丝杆传动性能的重要过程。

当电机改变旋转方向时，滚珠丝杆、滚珠螺母、支撑轴承和联轴器所承受的作用力方向也会发生改变。

如果传动系统中存在轴向间隙或弹性变形，电机可能需要先旋转一小段角度，工作滑台才会开始向相反方向移动。

合理的滚珠螺母预压、支撑轴承预压以及高刚性的机械连接，可以减小这种反向空程。

伺服控制系统可以补偿部分具有规律性的误差，但稳定的正反向定位仍然需要良好的机械刚性作为基础。

润滑在滚珠丝杆工作过程中的作用

润滑剂能够在滚珠与滚道之间形成保护油膜。虽然滚珠丝杆采用滚动接触，但滚珠与滚道接触点仍然存在较高的局部接触应力。

正确润滑可以：

降低摩擦和磨损
控制运行温升
防止滚道表面锈蚀
降低运行噪声
保护丝杆和螺母滚道
延长滚珠丝杆和直线导轨的使用寿命

润滑不足会增加滚动阻力，损伤滚道表面，并可能影响滚珠循环的顺畅性。

润滑剂过多也可能增加运行阻力，尤其是在高速运行条件下。因此，应根据模组速度、负载、行程、工作环境和运行频率选择合适的润滑方式及补充周期。

热膨胀如何产生定位误差

支撑轴承摩擦、滚珠螺母预压、导轨滑块运动、密封件阻力以及电机运行都会产生热量。

当滚珠丝杆温度升高时，丝杆会沿长度方向发生热膨胀，从而改变丝杆旋转角度与工作滑台实际位置之间的对应关系。

以下应用需要特别关注热误差：

长行程滚珠丝杆模组
高速连续运行设备
高工作循环频率设备
精密测量和检测设备
环境温差变化较大的设备

可以通过合理润滑、适当预压、控制加速度、设备恒温、丝杆冷却以及软件补偿等方式减小热膨胀误差。

滚珠丝杆与普通梯形丝杆工作原理对比

滚珠丝杆和普通梯形丝杆都能够将旋转运动转换为直线运动，但二者的接触方式和性能特点存在明显差异。

对比项目	滚珠丝杆	普通梯形丝杆
接触方式	滚动接触	滑动接触
传动效率	较高	相对较低
定位精度	较高	一般
反向间隙控制	可采用精密预压	消除间隙相对困难
允许运行速度	适合较高速度	通常适合较低速度
制造成本	较高	较低
自锁能力	通常不具备自锁能力	根据螺旋升角可能具备自锁能力
