线性模组精度计算：定位精度与误差分析详解

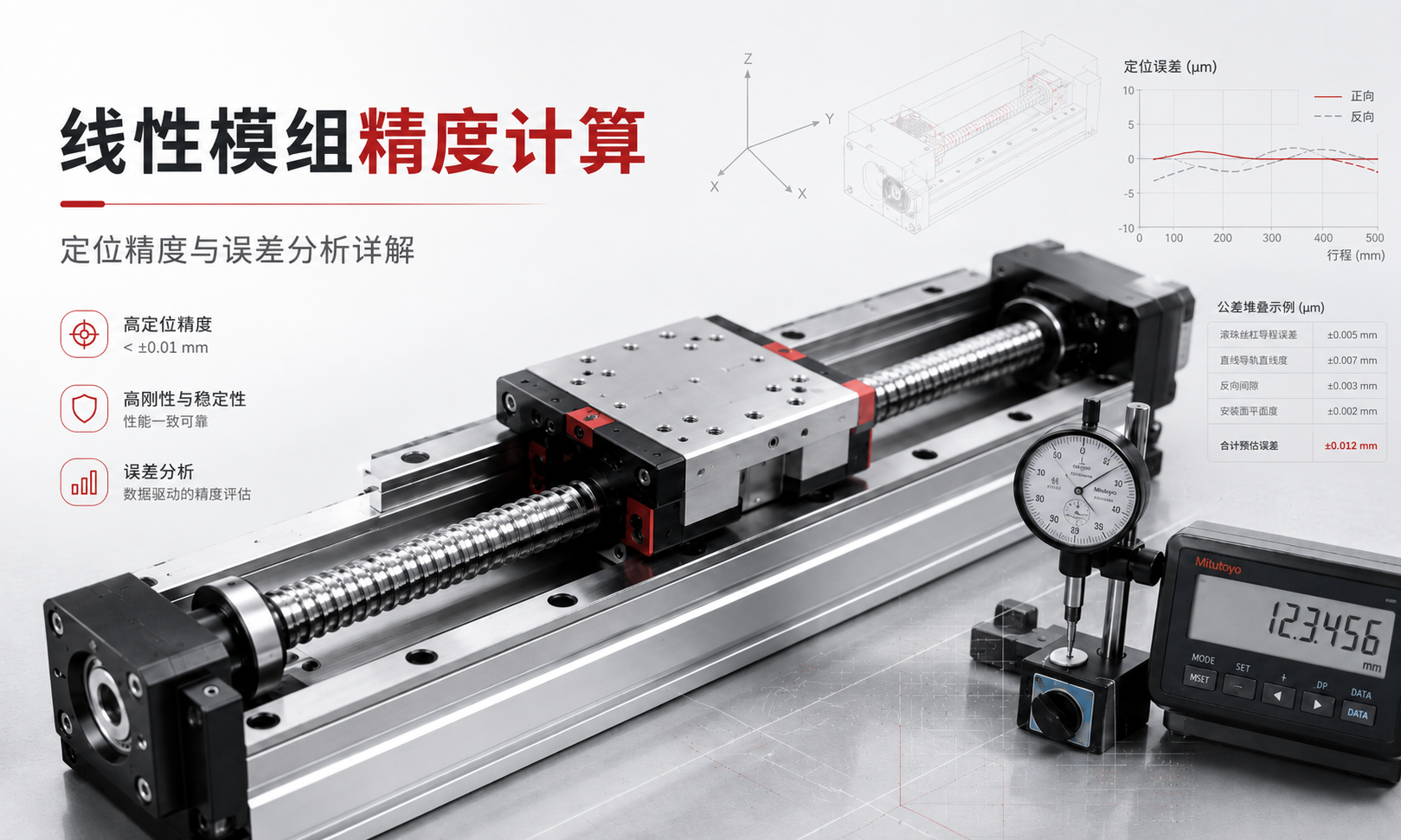

精度是线性模组选型、自动化设备设计和运动控制系统评估过程中最重要的性能指标之一。在半导体设备、视觉检测设备、3C电子装配、精密点胶、数控机床、激光加工及实验室自动化等应用中，即使非常微小的定位误差，也可能影响产品质量、工艺稳定性和设备运行可靠性。

但是，线性模组精度计算并不是简单查看产品参数表中的某一个数值。线性模组最终能够达到的运动精度，会同时受到定位精度、重复定位精度、控制分辨率、滚珠丝杆导程误差、机械背隙、导轨精度、安装误差、伺服控制性能、温度变化以及结构变形等多种因素影响。

有些线性模组虽然理论分辨率非常高，但实际定位精度并不理想。还有一些系统可以非常稳定地重复到达同一个位置，但该位置与控制器设定的目标位置之间始终存在固定偏差。

因此，在分析线性运动精度时，必须正确区分分辨率、定位精度、重复定位精度、背隙和系统综合误差，不能将这些参数混为一谈。

本文将系统介绍如何计算线性模组定位精度、如何测量重复定位精度、如何分析机械误差和控制误差，以及如何通过合理选型、安装校准、闭环控制和误差补偿提高线性模组的实际精度。

什么是线性模组精度？

线性模组精度主要用于描述滑台实际停止位置与控制系统指令位置之间的接近程度。简单来说，就是控制器要求线性模组移动到某一个位置时，滑台实际到达的位置与目标位置之间存在多大偏差。

某一个测量位置的定位误差可以表示为：

定位误差 = 实际位置 − 指令位置

例如，控制器要求线性模组移动到300.000毫米，但经过测量后，滑台实际停止在300.018毫米，则该位置的定位误差为：

300.018毫米 − 300.000毫米 = +0.018毫米

正值表示滑台超出了目标位置0.018毫米。如果实际位置为299.985毫米，则定位误差为−0.015毫米，表示滑台未到达目标位置。

完整的精度检测通常不会只测量一个位置，而是在线性模组的整个有效行程内选取多个检测点，分别记录指令位置与实际位置，再计算最大定位偏差、误差变化范围、双向定位误差、重复定位精度和反向间隙。

定位精度、重复定位精度与分辨率的区别

在线性模组精度分析中，最常见的问题之一，就是把定位精度、重复定位精度和分辨率当成同一个参数。实际上，这三个参数代表完全不同的运动性能。

参数	含义	主要影响因素
定位精度	实际位置与指令位置之间的接近程度	丝杆导程误差、校准误差、热膨胀、反馈精度和安装精度
重复定位精度	在相同条件下，多次返回同一位置时的一致性	背隙、摩擦、预压、伺服整定、振动和负载变化
分辨率	控制系统理论上可以发出或识别的最小位移增量	编码器脉冲数、丝杆导程、电机步数、细分数和传动比
背隙	运动方向改变时，传动机构出现的空行程	丝杆螺母间隙、联轴器间隙、同步带张力和机械磨损
运动精度	对系统整体运动质量和一致性的综合描述	机械结构、控制系统、安装条件和使用环境

一套系统可能具有很好的重复定位精度，但绝对定位精度并不高。例如，控制器每次都要求滑台移动到100.000毫米，而滑台多次测量后都稳定停在100.012毫米附近。

这种情况下，滑台每次停止的位置非常接近，说明重复定位精度较好；但实际位置与目标位置之间始终存在约+0.012毫米的偏差，因此绝对定位精度并不理想。

这种稳定存在的系统误差，通常可以通过校准或控制器误差补偿进行修正。如果误差来自随机振动、间隙变化、摩擦不稳定或结构松动，则较难通过软件补偿完全消除。

线性模组定位误差如何计算？

在每一个检测点，定位误差可以使用以下公式计算：

e_i = x_a,i − x_c,i

其中：

• e_i表示第i个检测点的定位误差。
• x_a,i表示第i个检测点的实际测量位置。
• x_c,i表示第i个检测点的指令位置。

最大绝对定位误差可以表示为：

E_max = max |e_i|

整个行程内的误差变化范围可以表示为：

E_range = 最大误差 − 最小误差

定位精度计算示例

假设在线性模组行程内选择五个位置进行检测，结果如下：

指令位置	实际位置	定位误差
0.000毫米	0.003毫米	+0.003毫米
100.000毫米	100.008毫米	+0.008毫米
200.000毫米	200.012毫米	+0.012毫米
300.000毫米	300.018毫米	+0.018毫米
400.000毫米	400.021毫米	+0.021毫米

从以上检测结果可以看出，最大绝对定位误差为0.021毫米。同时，误差会随着移动距离增加而逐渐增大，这通常说明系统可能存在累计导程误差、编码器比例设置误差或热伸长，而不仅仅是随机误差。

当定位误差随着行程增加呈现明显的线性增长趋势时，应重点检查滚珠丝杆导程精度、电子齿轮比、编码器比例参数、传动比设置、机械校准结果和丝杆温升。

重复定位精度如何计算？

重复定位精度通常通过多次命令线性模组移动到同一个目标位置，并记录每次实际停止位置进行计算。在测试单向重复定位精度时，滑台应从相同方向接近目标位置。

一种常用的简化计算方式，是取多次测量结果最大值与最小值差值的一半：

重复定位精度 = ±（最大测量位置 − 最小测量位置）÷ 2

假设控制器多次要求线性模组移动到100.000毫米，实际测量结果如下：

• 100.012毫米
• 100.009毫米
• 100.015毫米
• 100.011毫米
• 100.013毫米

最大测量值为100.015毫米，最小测量值为100.009毫米。

重复定位精度 = ±（100.015 − 100.009）÷ 2 = ±0.003毫米

因此，在该检测位置，线性模组的简化重复定位精度约为±0.003毫米。

但是，这组数据的平均位置约为100.012毫米，说明系统相对于100.000毫米的目标位置，还存在约+0.012毫米的固定定位偏差。

不同厂商和检测规范可能采用不同的重复定位精度计算方法。有些检测方法采用最大值与最小值范围，有些则采用标准差，例如±3σ。因此，在比较不同线性模组的精度参数时，必须确认测试次数、测量方向、测试速度、负载、行程、温度和统计方法是否一致。

单向重复定位精度与双向重复定位精度

单向重复定位精度，是指滑台每次从同一个方向接近目标位置时的重复性。双向重复定位精度，则是分别从正方向和负方向接近同一个目标位置，并比较最终停止位置。

双向重复定位精度通常比单向测试结果差，因为它同时包含了机械背隙、摩擦方向变化、弹性变形、联轴器间隙、同步带齿隙和方向切换时的伺服响应误差。

如果设备在实际运行时始终从同一方向接近加工位置，单向重复定位精度具有较高的参考价值。如果设备需要频繁进行往复运动，则必须重点分析双向重复定位精度和反向间隙。

线性模组理论分辨率如何计算？

理论分辨率是指电机和控制系统能够发出的最小位移指令。分辨率越高，控制器能够控制的位移增量越小，但高分辨率并不代表系统一定具有同等级别的实际定位精度。

滚珠丝杆模组分辨率计算

滚珠丝杆模组的理论指令分辨率可以使用以下公式计算：

分辨率 = 滚珠丝杆导程 ÷ 丝杆每转对应的指令脉冲数

如果电机与丝杆之间存在减速或增速传动，则可以表示为：

分辨率 = 滚珠丝杆导程 ÷（电机每转指令脉冲数 × 传动比）

假设一套系统的参数如下：

• 滚珠丝杆导程：5毫米
• 伺服电机每转指令数：10000
• 电机与丝杆传动比：1:1

理论分辨率为：

5毫米 ÷ 10000 = 0.0005毫米

也就是每一个指令单位对应0.5微米的理论位移。

但是，这并不表示线性模组的实际定位精度可以达到0.5微米。实际精度还会受到丝杆导程误差、支撑轴承刚性、机械背隙、编码器反馈、导轨精度、伺服整定、结构振动、润滑状态和温度稳定性的影响。

步进电机系统分辨率计算

对于步进电机驱动的滚珠丝杆模组，每一个脉冲对应的理论位移可以表示为：

单脉冲位移 = 丝杆导程 ÷（电机每转步数 × 细分数 × 传动比）

增加细分数可以改善运动平稳性，并在一定程度上降低振动，但并不意味着实际定位精度会按相同比例提高。步进电机的力矩变化、负载摩擦、机械共振和开环丢步都会影响实际运动精度。

影响线性模组精度的主要误差来源

1. 滚珠丝杆导程误差

滚珠丝杆导程误差，是指丝杆旋转一定圈数后，理论移动距离与实际移动距离之间的差值。该误差可能随着行程增加而不断累积，是影响滚珠丝杆线性模组绝对定位精度的重要因素。

通常情况下，研磨级滚珠丝杆的导程精度优于轧制级滚珠丝杆，但实际选型还需要综合考虑行程、负载、速度、精度要求、使用环境和项目成本。

2. 机械背隙与空行程

机械背隙是指运动方向发生改变时，电机已经开始旋转，但滑台没有立即产生有效位移的现象。

在滚珠丝杆系统中，背隙可能来自丝杆与螺母之间的间隙、支撑轴承间隙、联轴器间隙或预压不足。

在同步带模组中，空行程可能来自同步带张力不足、带齿与带轮间隙、带轮连接间隙、同步带弹性变形和结构变形。

某一个目标位置的反向间隙可以通过从两个方向分别接近该位置进行计算：

反向间隙 = |从正方向接近时的位置 − 从负方向接近时的位置|

3. 直线导轨精度

直线导轨负责限制滑台的运动方向，并决定滑台运动过程中的直线度、俯仰、偏摆和滚转性能。

导轨制造精度、安装平行度、滑块预压、滑块间隙、润滑状态和污染情况，都会影响滑台运动阻力和空间姿态。

即使传动机构能够提供准确的直线位移，如果导轨安装不平行，也可能产生横向偏移、角度误差、振动或不同位置阻力不一致的问题。

4. 安装基面误差

精密线性模组安装在不平整、刚性不足、存在污染或加工精度较差的安装面上时，通常无法保持原有的出厂精度。

安装基面的平面度、支撑间距、螺栓锁紧顺序、安装平行度和设备机架刚性，都会直接影响最终定位精度。

长行程线性模组对安装基面的变形尤其敏感。如果设备机架在负载或加减速过程中发生弯曲，即使电机编码器显示的位置完全正确，滑台或末端工具的实际位置仍可能产生偏差。

5. 联轴器与支撑轴承误差

联轴器安装不同心可能产生径向力、异常振动、扭矩传递不均和轴承过早磨损。固定端支撑轴承存在轴向间隙或预压不足时，也会在加速、减速和换向过程中产生轴向窜动。

高精度应用应正确控制联轴器同轴度、轴承预压、安装位置和螺栓锁紧扭矩，并定期检查丝杆轴向间隙。

6. 伺服控制误差

伺服跟随误差是指运动过程中，指令位置与反馈位置之间的差值。加速度过高、电机扭矩不足、增益参数不合理、机械共振、摩擦过大或负载不稳定，都会增加伺服跟随误差。

有些线性模组在停止并完成整定后，可以获得较好的最终定位精度，但在高速运动过程中仍然存在较大的轨迹误差。

对于激光加工、连续点胶、扫描检测、喷涂和多轴联动等应用，不能只检测停止后的静态定位精度，还必须分析运动过程中的动态精度。

7. 编码器与反馈误差

安装在伺服电机上的旋转编码器，主要检测电机轴的旋转位置，而不是直接检测线性模组滑台的实际位置。

电机与滑台之间存在的丝杆导程误差、联轴器变形、机械背隙、轴承窜动和结构热变形，可能无法被电机编码器直接识别。

在滑台附近安装直线光栅尺，可以直接测量滑台位置，从而构建全闭环控制系统，提高绝对定位精度。但是，光栅尺的安装精度、热稳定性、插补误差、信号分辨率和控制器性能也需要综合考虑。

8. 温度变化与热膨胀

温度变化会改变滚珠丝杆、直线导轨、铝型材底座、设备机架和工件的长度。对于长行程和微米级定位系统，热误差往往是不可忽略的重要误差来源。

材料的线性热膨胀可以使用以下公式估算：

ΔL = α × L × ΔT

其中：

• ΔL表示长度变化量。
• α表示材料的线膨胀系数。
• L表示原始长度。
• ΔT表示温度变化量。

例如，一个长度为1000毫米的结构件，线膨胀系数为12 × 10⁻⁶/℃，温度升高5℃，则其理论长度变化为：

ΔL = 12 × 10⁻⁶ × 1000毫米 × 5 = 0.060毫米

由此可见，在该简化计算条件下，仅5℃的温度变化就可能产生约0.060毫米的长度变化。

9. 负载与结构变形

负载重量、负载重心偏移、悬臂距离、加速度、减速度、外部加工力、电缆拖链阻力和工具反作用力，都可能导致滑台、底座、导轨或设备机架发生弹性变形。

线性模组在空载状态下测得的精度，可能明显优于实际生产状态。因此，最终精度验证应尽量使用与实际应用一致的负载、工装、运行速度、加速度、电缆布置和工艺作用力。

10. 润滑、磨损与污染

润滑不足会增加摩擦、温升、振动和机械磨损。润滑剂使用过量或黏度不合适，也可能导致运动阻力增大，并引起低速运动不稳定。

粉尘、金属碎屑、胶水、冷却液和工艺颗粒进入丝杆或导轨后，可能损伤滚道表面。随着零部件逐渐磨损，机械背隙会增大，重复定位精度也会逐渐下降。

线性模组综合精度如何计算？

线性模组的最终定位精度，是多个误差源共同作用的结果。一套简化的精度误差预算通常包括：

• 滚珠丝杆或同步带传动误差
• 机械背隙和反向误差
• 导轨与安装误差
• 联轴器与轴承误差
• 编码器和控制误差
• 热膨胀误差
• 结构变形误差
• 测量设备不确定度

在进行保守的最坏情况估算时，可以将主要误差的绝对值相加：

E_最坏情况 = |E_传动| + |E_背隙| + |E_导轨| + |E_控制| + |E_热误差| + ...

假设一套线性模组系统的误差估算如下：

• 滚珠丝杆导程误差：15微米
• 机械背隙：5微米
• 导轨和安装误差：8微米
• 控制与反馈误差：4微米
• 热误差：6微米

采用最坏情况计算：

15 + 5 + 8 + 4 + 6 = 38微米

如果各项误差相互独立，并且主要属于随机误差，也可以使用平方和开根号方法进行估算：

E_RSS = √(E₁² + E₂² + E₃² + ...)

代入上述数据：

E_RSS = √(15² + 5² + 8² + 4² + 6²) ≈ 19.1微米

最坏情况计算更加保守，平方和开根号方法则假设各项误差彼此独立，并且不会在同一时间全部达到最大值。

对于系统误差、相关误差、方向相关误差和随行程累积的误差，不能在未经验证的情况下简单视为相互独立的随机误差。

静态定位精度与动态运动精度

静态定位精度通常在线性模组到达目标位置并完成稳定后进行测量。动态运动精度则表示滑台在运动过程中，实际轨迹与目标轨迹之间的偏差。

一套线性模组可能具有较好的静态定位精度，但由于机械振动、伺服滞后、结构刚性不足、共振或加速度过高，在运动过程中产生较大的动态误差。

钻孔、装配、视觉检测和取放等工艺通常在滑台停止后执行，因此更加关注静态定位精度。连续点胶、激光切割、扫描、焊接、喷涂和多轴轨迹加工则更加关注动态精度。

滑台精度不等于工具中心点精度

线性模组滑台本身的定位精度，并不一定等于实际工具中心点的精度。当工具安装在滑台上方或距离导轨较远的位置时，滑台的角度误差可能被明显放大。

导轨的俯仰、偏摆和滚转误差在导轨表面可能只产生很小的偏差，但在较长的机械臂、相机支架、点胶针头或加工工具末端，可能转化为更大的线性位移误差。这类现象通常与阿贝偏差有关。

提高工具中心点精度可以采取以下措施：

• 尽量让测量轴线接近实际工作轴线。
• 缩短导轨平面与工具中心点之间的距离。
• 提高滑台和安装板的结构刚性。
• 存在较大力矩时，采用双导轨或增加导轨间距。
• 在工具中心点进行检测，而不是只测量滑台表面。

线性模组精度检测流程

1. 将线性模组安装在平整、刚性充足的基准面上。
2. 完成导轨校正、联轴器安装、润滑和紧固件检查。
3. 让设备和测量仪器达到稳定温度。
4. 安装具有代表性的负载和生产工装。
5. 在线性模组全行程内运行多个预热循环。
6. 在有效行程内选择多个检测位置。
7. 从相同方向多次接近并测量每一个位置。
8. 从相反方向重复检测。
9. 记录指令位置、实际位置、移动方向、速度、负载和温度。
10. 计算定位误差、重复定位精度、反向误差和累计行程误差。
11. 需要电子补偿时，建立位置误差补偿表。
12. 完成补偿后，在实际运行条件下重新验证精度。

高精度线性定位检测通常使用激光干涉仪。根据行程和精度要求，也可以使用百分表、千分表、直线光栅尺、电子测头、光学编码器或三坐标测量设备。

如何提高线性模组精度？

选择合适的传动方式

滚珠丝杆模组适用于需要较大推力、良好重复定位精度和稳定位置控制的应用。同步带模组适合长行程和高速运动，但同步带弹性变形通常更明显。直线电机模组采用直接驱动方式，可以消除机械传动背隙，并实现较高速度和动态响应。

具体传动方式应根据行程、负载、速度、加速度、定位精度、重复定位精度、工作周期、使用环境和项目预算综合选择。

采用预压传动部件

预压滚珠螺母、预压支撑轴承和合理预压的导轨滑块，可以减少机械间隙并改善换向性能。

预压并不是越大越好。过大的预压会增加摩擦、温升、电机负载和机械磨损，反而可能降低长期精度稳定性。

提高安装刚性与校准精度

应采用经过加工的安装基面、合理的支撑结构、正确的螺栓锁紧顺序和适当的锁紧扭矩。长行程线性模组可能需要连续支撑或增加安装点，以防止模组底座发生弯曲。

使用位置误差补偿

对于稳定存在的滚珠丝杆导程误差，可以在不同位置测量实际偏差，并建立位置补偿表。控制器根据滑台所在位置，自动修正对应的运动指令。

误差补偿只适用于稳定且可重复的系统误差。对于随机振动、摩擦变化、机械松动、背隙不稳定和快速变化的热误差，软件补偿无法完全解决。

采用直线光栅尺全闭环控制

直线光栅尺可以直接检测滑台位置，并补偿电机编码器无法识别的机械传动误差。全闭环控制广泛应用于半导体、精密测量、视觉检测、激光加工和高精度装配设备。

控制工作温度

应尽量保持环境温度稳定，隔离外部热源，减少电机热量向丝杆和底座传递，并制定合理的设备预热流程。对于高精度系统，还可以使用温度传感器和软件热补偿。

优化伺服参数

合理设置伺服增益、速度前馈、加速度、加加速度、滤波和稳定时间，可以降低跟随误差和机械振动。伺服整定应在实际负载和接近真实生产的运动轨迹下完成。

保持正确润滑

应按照线性模组制造商建议的周期进行润滑，并根据运行速度、负载、温度和环境选择合适的润滑脂。定期检查可以减少摩擦变化、异常噪声、机械磨损和重复定位精度下降。

线性模组需要多高的精度？

并不是精度越高，设备设计就越合理。更高的定位精度通常需要更高等级的丝杆、编码器、轴承、机械加工、温度控制、安装校准和维护条件，也会显著增加系统成本和设计复杂度。

线性模组的精度要求应根据最终工艺公差进行分配。工程师需要综合考虑：

• 产品尺寸公差
• 工装与夹具误差
• 视觉系统或传感器误差
• 工件自身差异
• 设备机架变形
• 工具中心点偏移
• 温度变化
• 设计安全余量

线性模组通常只应占用整个工艺误差预算的一部分。如果将全部工艺公差都分配给运动轴，就无法为工装、传感器、装配、温度和工件误差保留足够余量。

线性模组精度分析中的常见错误

• 直接将电机编码器分辨率当成实际定位精度。
• 比较不同负载、速度、行程和温度条件下得到的精度参数。
• 忽略双向运动时的机械背隙和反向误差。
• 只在空载状态下检测，不安装真实负载和工装。
• 只检测滑台位置，不检测实际工具中心点。
• 忽略安装基面平面度和设备机架变形。
• 认为电子补偿可以解决所有机械误差。
• 在长行程系统中忽略温度变化和热膨胀。
• 脱离实际工艺需求，盲目选择过高精度。
• 工艺需要连续轨迹控制时，只检测最终停止精度。

常见问题

线性模组定位精度和重复定位精度有什么区别？

定位精度表示实际位置与指令位置之间的接近程度，重复定位精度表示线性模组多次返回同一个位置时的一致性。线性模组可以具有良好的重复定位精度，但仍然存在固定的绝对定位偏差。

编码器分辨率可以直接作为定位精度吗？

不可以。编码器分辨率只表示控制系统能够识别或发出的最小位移增量。实际定位精度还会受到机械传动误差、背隙、导轨精度、结构变形、伺服性能和温度变化影响。

滚珠丝杆模组精度如何计算？

需要在线性模组行程内选择多个位置，比较指令位置与实际测量位置，并综合考虑滚珠丝杆导程误差、机械背隙、支撑轴承位移、导轨安装误差、编码器反馈误差、热膨胀和结构变形。

为什么重复定位精度通常优于定位精度？

丝杆导程偏差、编码器比例误差等系统误差，会使每次运动产生近似相同的位置偏移。因此，线性模组可能每次都稳定到达同一个错误位置，表现出良好的重复定位精度，但绝对定位精度较低。

软件补偿可以消除所有定位误差吗？

不能。软件补偿适合修正稳定且可以重复测量的系统误差。对于随机振动、摩擦变化、机械松动、背隙不稳定、负载变形和快速变化的热误差，软件无法完全消除。

提高电机分辨率能否提高线性模组精度？

提高指令分辨率可以改善运动平稳性，并提供更小的控制增量，但无法消除大于指令增量的机械误差。传动机构质量、安装精度和反馈方式仍然是决定实际精度的重要因素。

线性模组行程越长，精度是否越差？

长行程会增加累计导程误差、热膨胀、底座变形、安装误差和结构振动的影响。长行程系统通常需要更好的支撑结构、精度校准、温度控制或直线光栅尺反馈。

线性模组精度应该空载检测还是负载检测？

出厂检测可以在规定条件下进行，但设备最终验证应安装具有代表性的生产负载。负载重量、加速度、电缆拖链、工装重量和外部工艺力，都会影响结构变形、摩擦、伺服响应和实际定位精度。

结论

完整的线性模组精度计算不能只依赖产品参数表中的单一精度数值。工程师需要将定位精度、重复定位精度、理论分辨率、机械背隙、导轨精度、传动误差、伺服响应、热膨胀、安装条件和结构变形作为一个完整系统进行分析。

分辨率决定控制系统能够发出多小的运动指令，重复定位精度反映线性模组重复到达同一位置时的一致性，而定位精度则表示实际位置与目标位置之间的接近程度。正确理解这些参数之间的区别，是进行线性模组选型和自动化设备精度设计的基础。

在实际检测过程中，应在线性模组整个有效行程内设置多个检测点，分别从正反两个方向进行测量，并使用接近实际生产的负载、速度、加速度和温度条件。

对于稳定存在的系统误差，可以通过校准和位置补偿进行修正；对于机械间隙、结构松动、摩擦不稳定和刚性不足，则必须通过优化机械设计、安装基面、预压、润滑和维护方式解决。

通过建立完整的精度误差预算，并以实际工具中心点而不是仅以电机或滑台位置作为最终评价对象，可以设计出精度稳定、结果可测量、性能符合工艺要求的线性运动系统。
