齿轮齿条模组维护保养指南

齿轮齿条模组具有运行速度快、负载能力强、行程易于扩展等特点，广泛应用于桁架机器人、物料搬运设备、激光切割设备、焊接自动化系统以及大幅面生产机械。

虽然齿轮齿条传动结构具有较高的耐用性，但其运行性能仍然取决于定期检查、清洁、润滑和调整。如果齿条表面积聚灰尘、润滑不足、紧固件松动或传动背隙不断增大，可能降低定位精度，并进一步损坏齿条、齿轮、减速机或直线导轨。

本文介绍齿轮齿条模组的日常检查、齿条清洁、齿轮检查、减速机维护、导轨保养、润滑管理、背隙监测以及预防性维护方法。

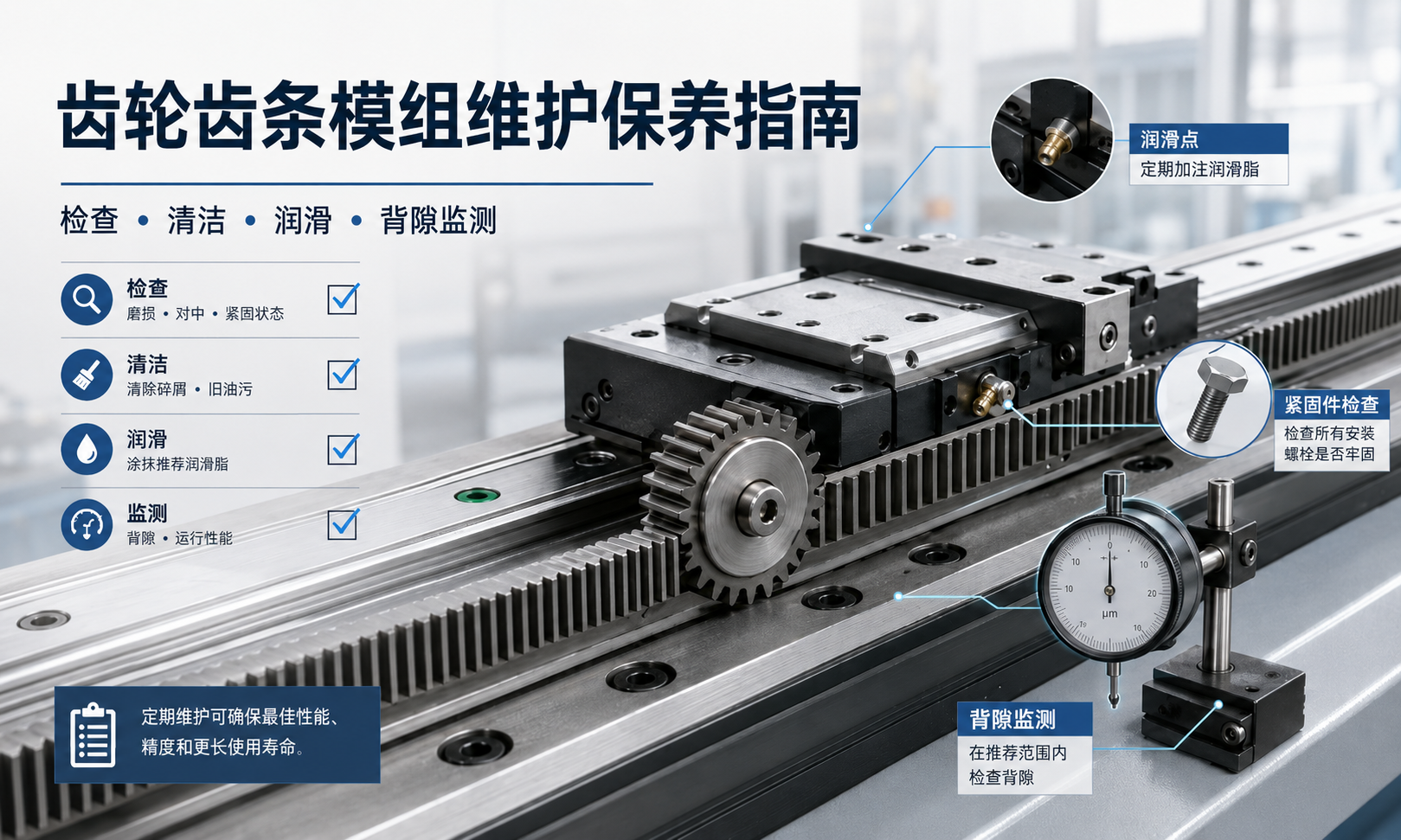

齿轮齿条模组维护，包括齿条清洁、齿轮检查、润滑保养和背隙监测 — 齿轮齿条模组维护保养，包括齿条清洁、齿轮检查、润滑保养和背隙监测。

为什么需要维护齿轮齿条模组？

齿轮齿条模组通过齿轮与直齿条的啮合，将电机的旋转运动转换为直线运动。运行过程中，齿面需要持续承受接触载荷，导轨、轴承、减速机和安装结构还需要承受加速、减速、振动及外部负载。

正确维护能够：

保持定位精度和重复定位精度
减少齿条和齿轮的异常磨损
降低运行噪音和振动
保护减速机、轴承和直线导轨
及时发现不断增大的传动背隙
减少设备意外停机
延长整套直线运动轴的使用寿命

实际维护周期应根据运行速度、负载、工作循环、安装方向以及现场污染程度进行调整。

日常检查

设备启动前或每个生产班次开始时，应对齿轮齿条模组进行简单的外观和运行状态检查。

重点检查以下项目：

加速、匀速运行或减速过程中是否存在异常噪音
滑台、减速机或电机是否出现异常振动
齿条表面是否存在金属碎屑、灰尘、油污或异物
安装螺栓、电机螺栓或减速机紧固件是否松动
电缆、拖链和传感器线路是否损坏
减速机或润滑位置是否存在润滑油泄漏
运行过程中是否出现停顿、阻力增大或运动不连续
是否出现异常定位误差或重复伺服报警

模组在整个行程范围内应保持平稳运行。一旦出现新的噪音、振动或运动异常，应在设备连续运行前查明原因。

齿条清洁

在许多长行程直线运动系统中，齿条的齿面处于外露状态。灰尘、金属切屑、焊渣和其他污染物可能进入齿轮啮合区域，造成齿面磨损、点蚀或啮合不稳定。

清洁前应停止设备运行、切断电源，并防止模组意外移动。可以使用软毛刷或工业吸尘设备清除较大的颗粒，再使用干净、不掉毛的擦拭布清洁齿条。

不要使用尖锐金属工具刮擦齿面，以免破坏齿形或留下划痕，导致后续磨损加快。

清洁后，应检查整个齿条行程范围：

齿形是否损坏或变形
齿面是否存在点蚀或划伤
是否存在锈蚀或颜色异常
接触磨痕是否均匀
齿条固定段是否松动
分段齿条接缝是否发生错位

对于分段拼接的齿条，应重点检查相邻齿条之间的接缝。如果接缝间距、高度或齿距衔接不正确，齿轮经过接缝时可能产生冲击、噪音和定位误差。

齿轮检查

齿轮与齿条共同构成啮合传动系统，因此应同时检查。任何一侧出现磨损，都可能加速另一侧零件的损坏。

低速移动模组，并检查能够观察到的齿轮齿面，重点关注：

齿面是否出现不均匀磨损
是否存在裂纹、凹痕或齿边破损
接触面是否出现点蚀
啮合区域是否存在金属粉末
齿轮是否存在异常轴向或径向窜动
齿轮安装或锁紧部件是否松动

齿轮磨损后，可能产生随转速变化的周期性噪音。如果齿轮与减速机输出轴之间发生松动，还可能造成背隙不稳定和定位波动。

当发现严重磨损时，只更换某一个损坏零件不一定能够恢复正常传动。应同时检查齿条状态、齿轮状态、安装校准情况以及背隙设置。

减速机检查

许多齿轮齿条模组会使用行星减速机或直角减速机来提高输出扭矩，并匹配所需运行速度。减速机状态会直接影响直线轴的精度、刚性和驱动稳定性。

检查时应关注：

减速机是否存在异常噪音
壳体温度是否过高
是否出现润滑油或润滑脂泄漏
安装螺栓是否松动
输出轴是否存在异常间隙
旋转阻力是否发生明显变化

连续运行时，减速机出现一定程度的温升通常属于正常现象。但是温度快速升高、出现润滑脂焦味或明显振动，可能说明设备过载、轴承损坏、润滑不足或减速机内部磨损。

应按照减速机制造商规定的润滑和更换要求进行维护。对于采用终身润滑设计的密封减速机，不应随意拆开，应由具备相应能力的人员进行检修。

直线导轨维护

齿轮齿条机构负责提供驱动力，而直线导轨负责支撑滑台并控制直线运动方向。即使齿轮齿条传动状态良好，导轨维护不当也会造成振动、电机负载增加和定位精度下降。

应定期清洁导轨表面，并检查是否存在污染、锈蚀、划伤或润滑不足。运行过程中还应检查导轨滑块是否产生异常噪音或松动。

对于集中润滑系统，需要确认润滑剂能够输送到每一个导轨滑块。润滑管路堵塞后，可能出现部分滑块正常润滑、部分滑块缺少润滑的情况。

不要混合使用不兼容的润滑脂。不同类型润滑脂混合后，可能改变黏度、降低润滑性能，甚至在滑块内部形成硬化沉积物。

齿条、齿轮及导轨润滑

正确润滑能够降低摩擦、保护齿面并减少锈蚀。具体使用的润滑剂应根据运行速度、负载、温度、环境条件以及制造商要求确定。

添加新润滑脂前，应先清除齿条表面的旧润滑脂和污染物，然后在有效工作齿面上均匀涂抹薄层润滑脂。润滑脂过多容易吸附灰尘和金属颗粒，形成具有磨削作用的污染物，加速齿面磨损。

润滑时应注意：

使用规定型号的润滑脂或润滑油
使用前清洁润滑工具
在整个工作行程范围内均匀涂抹
低速移动模组，使润滑剂均匀分布
清除外露表面多余的润滑脂
记录润滑日期和润滑剂型号

高速、高负载或连续运行的设备通常需要更短的润滑周期。存在粉尘、冷却液、潮气或焊接颗粒的环境，也应适当增加润滑和检查频率。

紧固件检查

反复加速和减速可能导致齿条固定螺钉、导轨螺栓、滑台紧固件、减速机螺栓和电机安装件逐渐松动。

应按照设备维护计划检查所有能够接触到的紧固件，重点包括：

齿条安装螺钉
齿条定位块或定位销
导轨安装螺栓
减速机法兰螺栓
电机安装螺栓
齿轮锁紧螺母或胀紧结构
滑台及负载安装螺钉
传感器支架和机械限位块

紧固螺栓时应使用规定的扭矩。扭矩过大可能造成零件变形、螺纹损坏，甚至影响齿条和导轨的安装精度。

背隙监测

背隙是齿条与齿轮啮合间隙以及减速机内部传动间隙的综合表现。为了保证平稳运行，系统通常需要保留适当的间隙，但背隙过大会降低定位精度，并在运动方向切换时产生冲击。

背隙增大的常见表现包括：

反向运动后出现定位误差
加速或减速时产生撞击声
驱动机构已经动作，但滑台延迟移动
重复定位精度下降
切割或加工轮廓质量下降
双驱龙门系统同步运行不稳定

可以使用百分表、激光测量系统或设备控制反馈测量背隙。分别向两个相反方向施加较小且可控的作用力，记录传动机构完全啮合前产生的位移。

测量结果应与设备初始调试数据进行比较。背隙逐渐增大可能由齿面磨损、紧固件松动、减速机磨损、轴承间隙或齿轮预紧设置不正确造成。

不要通过将齿轮过度压紧在齿条上来完全消除背隙。预紧过大将增加摩擦、温升、噪音和齿面磨损。背隙调整应符合模组结构设计和规定的啮合间隙。

传感器检查

原点传感器、限位传感器和位置开关用于保护设备，并为控制系统提供参考位置。传感器污染或位置偏移可能造成回原点失败、超程报警或设备异常停止。

应检查：

传感器安装位置是否正确
感应片是否发生偏移
传感器与感应目标之间的距离
电缆和连接器是否损坏
传感器指示灯是否正常
原点和限位信号是否能够正确响应

调整完成后，应低速移动模组，确认每个传感器都能在正确位置切换信号。同时确认机械限位块没有被当作正常行程限位使用。

预防性维护周期

维护周期	建议维护项目
每天或每个班次	检查噪音、振动、运行平稳性、表面污染、润滑泄漏、传感器和可见紧固件。
每周	清洁外露齿条，检查拖链、齿条接缝以及齿轮啮合状态。
每月	检查润滑状态、导轨、滑块、齿条安装螺钉、减速机安装以及传感器位置。
每三至六个月	润滑齿条和导轨，检查齿轮磨损，测量传动背隙，并验证重复定位精度。
每年	进行全面机械检查，检查减速机状态、安装校准、全部紧固件，并复核维护记录。
