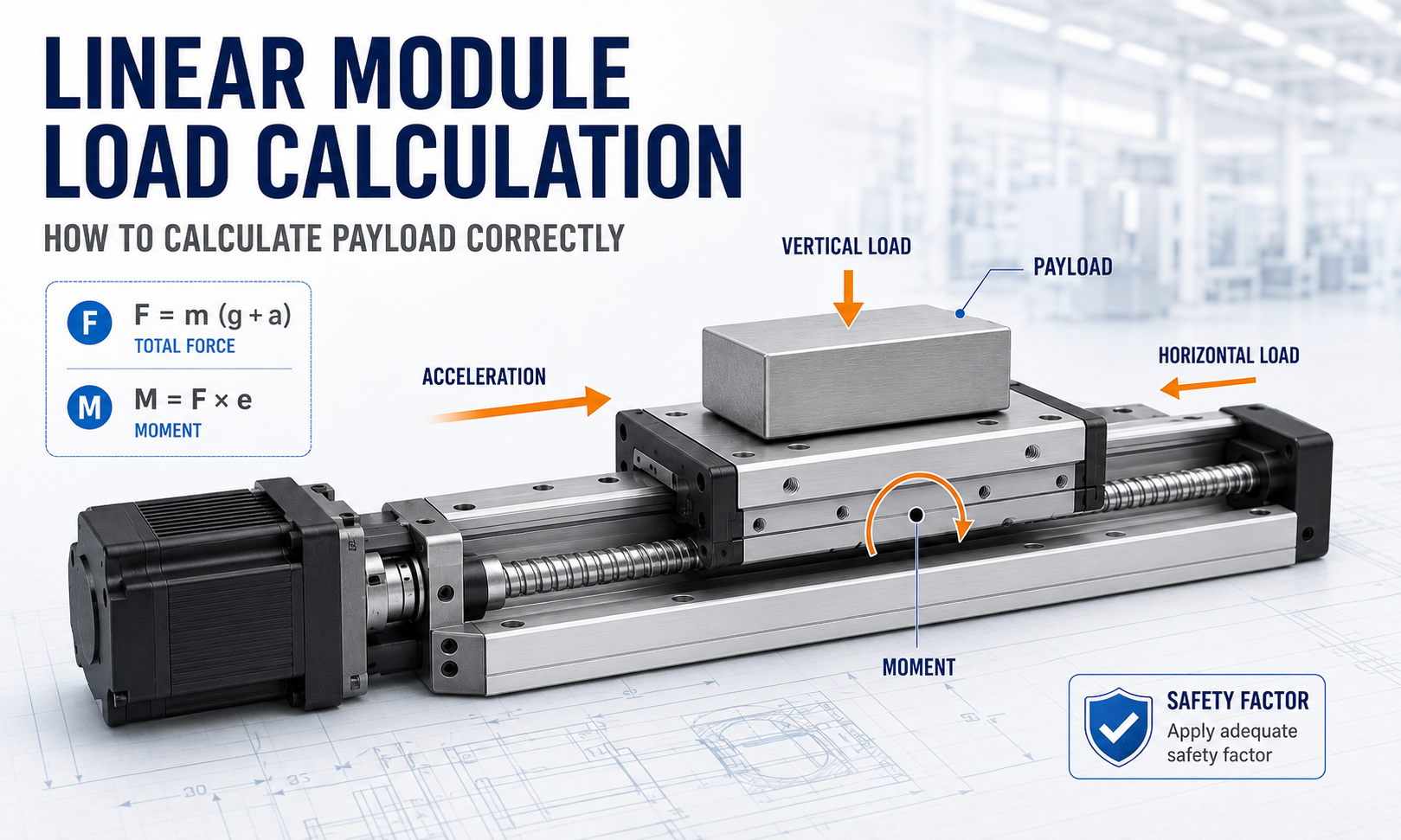

Cálculo de carga do módulo linear: como calcular a carga útil corretamente

Cálculo de carga do módulo linearé um processo de verificação de projeto, em vez de uma simples comparação entre a massa da carga útil e uma classificação de carga do catálogo. Um cálculo confiável deve descrever a condição operacional completa, incluindo a massa em movimento, orientação de montagem, aceleração, forças externas do processo, centro de gravidade da carga, ciclo de movimento e vida útil esperada.

UMmódulo linearcontém vários elementos de suporte de carga e transmissão de força. O sistema de guia suporta a carga útil e resiste aos momentos de rotação, inclinação e guinada, enquanto o mecanismo de acionamento gera o impulso necessário para acelerar a massa em movimento e superar o atrito, a gravidade e a resistência do processo. O motor, o acoplamento, os rolamentos, o corpo do módulo e a estrutura de montagem também devem permanecer dentro dos seus respectivos limites.

Este guia explica como calcular cargas de módulos lineares horizontais e verticais, determinar momentos de deslocamento, converter empuxo em torque do motor, distinguir classificações estáticas e dinâmicas, aplicar margens de segurança e realizar uma verificação prática de seleção.

O que deve ser verificado em um cálculo de carga de módulo linear?

Um cálculo de carga completo não produz apenas um resultado. Diferentes componentes são governados por diferentes forças, momentos e definições de classificação. O sistema de guia pode ser limitado pela carga estática, carga dinâmica ou momento admissível, enquanto o sistema de acionamento pode ser limitado pelo empuxo de pico, empuxo contínuo, torque do motor, força de transmissão ou capacidade de carga.

O cálculo deve, portanto, responder às seguintes questões:

• Que massa total se move com o carro?
• Que empuxo é necessário durante a aceleração, deslocamento em velocidade constante e desaceleração?
• Como o resultado muda entre a montagem horizontal, vertical e inclinada?
• Quais momentos de rotação, inclinação e guinada são criados pelo deslocamento de carga?
• Qual torque do motor é necessário após a eficiência da transmissão ser considerada?
• A guia pode suportar a carga estática e o momento máximos?
• A guia e a transmissão proporcionarão a vida operacional necessária?
• Existe margem suficiente para choques, variações de atrito, erros de montagem e futuras alterações de carga?

Caminho de cálculo:definir o caso operacional, calcular forças e momentos no carro, converter o empuxo necessário através da transmissão e, em seguida, verificar a guia, acionamento, motor, rolamentos e estrutura separadamente.

Definir as entradas de cálculo

O cálculo deve começar com o pior caso operacional credível e não com a condição média de produção. Um eixo que opera com segurança durante o deslocamento normal ainda pode estar sobrecarregado durante aceleração rápida, desaceleração de emergência, contato com a ferramenta ou retenção de energia desligada.

A massa móvel deve incluir todos os componentes que se movem com o carro:

• Peça de trabalho ou carga útil
• Dispositivos elétricos e ferramentas
• Motor ou atuador montado em carro
• Efetor final, pinça, câmera ou cabeçote dispensador
• Movendo cabo, mangueira e massa da corrente de arrasto
• Placas adaptadoras e suportes de montagem
• Qualquer porção de outro eixo transportado pelo módulo

Símbolo	Significado	Unidade Típica
eu	Massa móvel total	kg
g	Aceleração gravitacional	9,81 m/s²
um	Aceleração ou desaceleração linear	m/s²
eu	Coeficiente de atrito equivalente	Adimensional
F	Força ou impulso necessário	N
e	Distância perpendicular da linha de carga ao ponto de referência	eu
M	Carga momentânea	N·m
p	Fuso de esfera	m/rev ou mm/rev
R	Raio de passo da polia ou pinhão	eu
ou	Eficiência de transmissão	Adimensional
T	Torque de acionamento necessário	N·m

Todas as unidades devem ser tornadas consistentes antes da substituição. Um erro comum é misturar milímetros com metros ao calcular o torque ou momento. Por exemplo, um deslocamento de 120 mm deve ser inserido como 0,12 m quando o resultado requerido é expresso em N·m.

Carga guia separada da força motriz

A carga útil suportada pela guia não é automaticamente igual ao empuxo exigido do acionamento. Estes são dois cálculos relacionados, mas diferentes.

O sistema de guia suporta cargas verticais, laterais e momentâneas. O sistema de acionamento gera força ao longo do eixo de deslocamento. Em uma instalação horizontal, a guia pode suportar todo o peso da carga útil, enquanto o motor só precisa superar a aceleração, o atrito, a resistência do cabo e a força externa do processo.

Por esta razão, um módulo linear pode ter empuxo do motor suficiente, mas capacidade de momento guia insuficiente. O oposto também é possível: a guia pode suportar a carga útil, mas o motor ou a transmissão podem não conseguir acelerá-la na velocidade necessária.

Tipos de carga usados ​​na seleção de módulos lineares

Massa da carga útil

A massa da carga útil descreve a massa física colocada no carro, mas é apenas uma entrada para o cálculo. Não descreve força de aceleração, força de gravidade, momento de deslocamento, carga de choque ou resistência do processo.

Carga Contínua

A carga contínua representa a força ou torque que atua durante uma parte significativa do ciclo operacional. É importante para o aquecimento do motor, temperatura dos rolamentos, desgaste da transmissão e confiabilidade a longo prazo.

Pico de Carga

A carga máxima ocorre durante operações de aceleração, desaceleração, reversão, impacto ou processos de curta duração. O torque máximo do motor e a capacidade máxima de transmissão devem ser verificados separadamente das classificações contínuas.

Carga Estática

A carga estática é usada para avaliar o risco de deformação permanente nos contatos rolantes, rolamentos, carro ou estrutura. A pior condição estática pode ocorrer enquanto a máquina estiver parada, transportada, impactada ou submetida a uma parada de emergência.

Carga dinâmica

A carga dinâmica está associada à vida em fadiga sob movimentos repetidos. Não é a carga instantânea máxima. A carga dinâmica equivalente deve refletir o espectro de carga real, o ciclo de trabalho, a direção de operação e a distribuição de carga.

Carga momentânea

A carga momentânea é gerada quando o centro de gravidade ou a força do processo não atua através do ponto de referência do carro. Mesmo uma carga útil relativamente leve pode exceder o momento permitido se for montada longe do carro.

Cálculo de carga do módulo linear horizontal

Para um eixo horizontal, a gravidade é normalmente perpendicular à direção de deslocamento. A guia suporta o peso, enquanto o acionamento gera a força necessária para acelerar a massa em movimento e superar a resistência.

Uma equação prática de força motriz horizontal é:

F_horizontal = ma + μmg + F_cabo + F_selo + F_processo

Onde:

• mãeé a força inercial necessária para a aceleração.
• µmgrepresenta a resistência ao atrito estimada quando um coeficiente de atrito equivalente é usado.
• F_caboé a força criada por transportadores de cabos, mangueiras ou fios móveis.
• F_selorepresenta resistência adicional de vedações, tampas ou estruturas de proteção.
• F_processoé a força externa causada por usinagem, prensagem, distribuição, preensão ou outra operação.

O termo de atrito não deve ser estimado descuidadamente. Use valores medidos, dados verificados de componentes ou uma estimativa de engenharia conservadora apropriada ao tipo de guia, condição de lubrificação, sistema de vedação e precisão de montagem.

A carga de guia horizontal é avaliada separadamente. Sob condições estáticas, a força guia vertical começa com:

F_guia = mg + F_externo,vertical

Esta força deve então ser distribuída através do carro e combinada com quaisquer momentos de rotação, inclinação ou guinada produzidos pela posição da carga.

Cálculo de carga do módulo linear vertical

Em um eixo vertical, a gravidade atua diretamente ao longo da direção de deslocamento. O motor deve gerar força suficiente não apenas para acelerar a carga, mas também para apoiá-la contra a gravidade.

Quando o deslocamento ascendente é definido como a direção positiva, um modelo geral de força com sinal é:

F_drive = ma + mg + F_resistência + F_processo

O sinal de aceleração e força de processo externa deve seguir a direção de coordenadas selecionada. Isto permite que a aceleração ascendente, a desaceleração ascendente, a aceleração descendente e a travagem descendente sejam avaliadas de forma consistente.

Aceleração Ascendente

Durante a aceleração ascendente, a aceleração e a gravidade atuam na mesma direção da força motora necessária:

F_up,aceleração = m(g + a) + F_resistência + F_processo

Esta condição geralmente produz o impulso máximo de elevação.

Viagem ascendente em velocidade constante

Quando a aceleração é zero:

F_up,constante = mg + F_resistência + F_processo

Desaceleração Ascendente

Durante a desaceleração ascendente, o vetor aceleração atua para baixo. Quando a magnitude da desaceleração é menor que a aceleração gravitacional:

F_up,desaceleração = m(g - a_desaceleração) + F_resistência + F_processo

O torque exato do motor pode ser menor do que durante a aceleração ascendente, mas o comportamento da regeneração e da frenagem ainda requer verificação.

Aceleração descendente

Durante a aceleração descendente, a gravidade auxilia o movimento. Dependendo da aceleração, fricção e força de processo solicitadas, o motor pode fornecer força de elevação reduzida ou operar em condição de frenagem.

Usando a magnitude da aceleração na direção descendente:

F_down,aceleração = m(g - a_down) + F_resistência + F_processo

Se a aceleração descendente solicitada exceder a aceleração gravitacional natural após a resistência ser considerada, o inversor deverá puxar ativamente a carga para baixo. Se a gravidade produzir mais aceleração do que o necessário, o motor deverá absorver energia e controlar a descida.

Desaceleração descendente

A desaceleração de uma carga em movimento descendente requer uma aceleração ascendente. Isso pode produzir uma alta força motora:

F_down, desaceleração = m(g + a_decel) + F_resistência + F_processo

Para muitas aplicações verticais, a desaceleração descendente é tão importante quanto a aceleração ascendente.

Condições de retenção e desligamento

O torque móvel não deve ser usado como única base para avaliar a segurança da retenção vertical. O cálculo deve verificar separadamente:

• Torque de retenção do motor
• Torque de retenção nominal do freio
• Comportamento de retrocesso da transmissão
• Desaceleração de parada de emergência
• Retenção de carga de desligamento
• Proteção mecânica anti-queda quando necessário

Calcule os momentos de rotação, inclinação e guinada

Um momento é produzido quando uma força atua em um deslocamento do ponto de referência do carro:

M = F × e

A distânciaedeve ser medida perpendicularmente à direção da força. O cálculo deve distinguir as três direções principais dos momentos.

Momento	Causa Típica	Possível efeito
Momento de rolar	Carga útil montada em um lado do carro	Carregamento irregular entre trilhas guia
Momento de arremesso	Centro de gravidade da carga posicionado acima ou à frente do carro	Desequilíbrio de carga dianteiro-traseiro e deflexão do carro
Momento de yaw	Força de processo lateral ou deslocamento ao longo do plano de deslocamento	Carregamento lateral e força de bloqueio-guia desigual

Calcule momentos para gravidade e forças dinâmicas. Uma carga montada em posição elevada pode criar um pequeno momento estático enquanto está parada, mas um momento muito maior durante uma aceleração rápida.

Por exemplo:

M_dinâmico = F_inércia × e_altura

M_gravidade = mg × e_lateral

M_processo = F_processo × e_processo

Não presuma que a aprovação de cada classificação de momento individual prova automaticamente que a carga combinada é aceitável. Use a equação de carga combinada ou o método de carga equivalente especificado pelo fabricante do módulo ou da guia. Diferentes arranjos de guia podem usar diferentes equações de interação.

Converter impulso linear em torque de acionamento

Após o cálculo do empuxo linear necessário, ele deve ser convertido por meio da transmissão real. A eficiência da transmissão, a taxa de redução, o raio da polia e o avanço do parafuso afetam o torque necessário do motor.

Módulo Linear de Fuso de Esferas

Para um fuso de esferas:

T_parafuso = Fp / (2πη)

Ondepé o avanço do parafuso em metros por revolução. Quando o avanço for fornecido em milímetros por revolução, converta-o para metros antes de calcular o torque em N·m.

Um avanço maior aumenta o deslocamento linear por revolução, mas também aumenta o torque necessário para o mesmo empuxo linear.

Módulo Linear de Correia dentada

Para acionamento por correia dentada:

T_polia = Fr / h

OndeRé o raio primitivo da polia motriz. A tensão da correia, o engate dos dentes da polia, a resistência dos dentes da correia e a carga do rolamento do eixo também devem ser verificados.

Módulo Linear de Cremalheira e Pinhão

Para acionamento por cremalheira e pinhão:

T_pinion = Fr/h

OndeRé o raio do passo do pinhão. O cálculo também deve considerar a relação da caixa de câmbio, a carga entre dentes, a folga, a lubrificação e o torque de aceleração necessário.

Se for utilizada uma caixa de velocidades, converta o binário e a velocidade através da relação da caixa de velocidades, incluindo ao mesmo tempo a eficiência da caixa de velocidades. O torque máximo do motor, o torque contínuo do motor e a curva velocidade-torque do motor devem ser verificados.

Verifique a carga estática, a carga dinâmica e a vida útil

Verificação de carga estática

A força e o momento estáticos máximos devem ser comparados com a classificação básica de carga estática e a classificação de momento estático aplicáveis. O cálculo deve incluir choques previsíveis, paradas de emergência, manuseio da instalação e condições de sobrecarga temporária.

Um fator de segurança estático pode ser expresso como:

f_estático = C0 / P_max

OndeC0é a classificação de carga estática básica aplicável eP_máxé a carga estática equivalente máxima. O fator mínimo exigido deve ser selecionado de acordo com o método de classificação do fabricante, nível de choque, consequências de segurança e avaliação de risco da máquina.

Carga Dinâmica e Verificação de Vida

A carga dinâmica equivalente deve representar condições operacionais repetidas e não apenas a carga mais alta. O espectro de carga pode incluir aceleração, deslocamento em velocidade constante, operação de processo, movimento de retorno e tempo ocioso.

Para muitos sistemas de guia de esfera recirculante, a vida nominal está relacionada à relação entre a classificação de carga dinâmica básica e a carga dinâmica equivalente. No entanto, a distância de referência do percurso, os fatores de correção e a equação exata podem variar entre os fabricantes.

Utilize o catálogo de produtos específico para confirmar:

• Classificação básica de carga dinâmica
• Método de cálculo de carga equivalente
• Equação de vida e distância de viagem de referência
• Fatores de direção de carga
• Fatores de dureza, temperatura e confiabilidade
• Método de conversão de carga momentânea

Não combine uma classificação de carga de um fabricante com uma equação de vida ou fator de correção de outro.

Aplicar Fatores de Segurança e Margem de Engenharia

Um fator de segurança cobre a incerteza, mas não pode corrigir um modelo de força incompleto. Antes de aplicar uma margem, certifique-se de que o cálculo já inclui a massa real em movimento, aceleração, gravidade, atrito, força do processo, deslocamento de carga e eficiência de transmissão.

Margem adicional pode ser necessária para:

• Choque ou vibração
• Inversão rápida de direção
• Fricção incerta
• Deterioração da lubrificação a longo prazo
• Desalinhamento de instalação
• Alta temperatura ou contaminação
• Estruturas de montagem flexíveis
• Aumentos futuros de carga útil
• Movimento vertical crítico para a segurança

Não existe um único fator de segurança adequado para cada módulo linear. A margem exigida deve seguir a base de classificação do componente, o ambiente operacional, o ciclo de trabalho e o nível de risco da máquina.

Exemplo de cálculo de carga de módulo linear trabalhado

O exemplo a seguir demonstra o método de cálculo. Os valores são hipotéticos e são fornecidos apenas para ilustração de engenharia. Eles não representam um modelo de produto QRXQ específico ou aplicação de cliente.

Condições Operacionais

Parâmetro	Valor
Orientação de montagem	Horizontal
Massa móvel total	25kg
Aceleração máxima	2,5m/s²
Coeficiente de atrito equivalente	0.01
Arrasto de cabo	20N
Força de processo externa	35N
Fuso de esfera	20 mm/rotação
Eficiência de transmissão estimada	0.90
Deslocamento lateral do centro de gravidade	80mm
Altura do centro de gravidade	120 milímetros
Compensação de força de processo	150 milímetros

Passo 1: Calcular a Força Inercial

F_inércia = ma

F_inércia = 25 × 2,5 = 62,5 N

Etapa 2: estimar a força de atrito

F_fricção = μmg

F_fricção = 0,01 × 25 × 9,81 = 2,45 N

Etapa 3: calcular o impulso horizontal necessário

F_horizontal = F_inércia + F_fricção + F_cabo + F_processo

F_horizontal = 62,5 + 2,45 + 20 + 35 = 119,95 N

O impulso operacional calculado é, portanto, aproximadamente120Nantes que a margem adicional do projeto seja aplicada.

Etapa 4: Calcular o torque do fuso de esferas

Converta o cabo de 20 mm em metros:

p = 20 mm/rot = 0,020 m/rot

T_parafuso = Fp / (2πη)

Parafuso_T = 119,95 × 0,020 / (2 × 3,1416 × 0,90)

Parafuso_T = 0,424 N·m

O torque calculado do parafuso é aproximadamente0,42 N·m. Este resultado ainda não inclui inércia rotativa, perdas no acoplamento, arrasto do rolamento, reserva do motor ou uma margem de segurança de engenharia selecionada.

Etapa 5: Calcular a força guia estática

F_peso = mg

Peso_F = 25 × 9,81 = 245,25 N

O guia deve apoiar pelo menos245,25Ndo peso vertical, além de qualquer força vertical externa e efeitos de momento.

Etapa 6: Calcular o momento de rotação a partir do deslocamento lateral

M_roll = F_peso × e_lateral

Rolo_M = 245,25 × 0,080 = 19,62 N·m

Etapa 7: Calcular o momento de inclinação a partir da aceleração

M_pitch,inércia = F_inércia × e_altura

M_passo,inércia = 62,5 × 0,120 = 7,50 N·m

Etapa 8: Adicione o momento de força de processo

M_pitch,processo = F_processo × e_processo

M_passo,processo = 35 × 0,150 = 5,25 N·m

Quando ambos os momentos atuam na mesma direção:

M_passo,total = 7,50 + 5,25 = 12,75 N·m

Etapa 9: Conclua a verificação de seleção

O cálculo de exemplo produz os seguintes requisitos preliminares:

Requisito calculado	Resultado	Verificação de catálogo necessária
Impulso operacional horizontal	Aproximadamente 120 N	Impulso máximo e contínuo
Torque do parafuso de esfera	Aproximadamente 0,42 N·m	Torque do motor, torque do parafuso e classificação do acoplamento
Carga guia vertical	245,25N	Carga guia estática e dinâmica
Momento de rolar	19,62 N·m	Momento de rolagem permitido
Momento total do arremesso	12,75 N·m	Momento de pitch dinâmico permitido

Um módulo não deve ser aprovado apenas porque a sua carga útil nominal excede 25 kg. O modelo selecionado deve satisfazer o empuxo, o torque, a carga estática, a carga dinâmica, o momento combinado e a vida alvo exigidos sob a mesma condição operacional.

Erros comuns de cálculo de carga de módulo linear

• Comparar a massa da carga útil diretamente com a classificação de carga do catálogo sem calcular força e momento.
• Excluindo o acessório, ferramentas, placa adaptadora, transportador de cabos ou eixo secundário móvel da massa total.
• Usando o peso da carga útil como força motriz horizontal.
• Ignorando a aceleração e verificando apenas o deslocamento em velocidade constante.
• Usando a mesma equação de força para montagem horizontal e vertical.
• Ignorar o centro de gravidade da carga porque a carga útil total está abaixo do limite nominal.
• Verificação do torque do motor sem verificação da capacidade do momento guia.
• Verificação do torque máximo sem verificar o torque contínuo e o aquecimento do motor.
• Usando uma classificação de carga estática como se fosse uma classificação de vida dinâmica.
• Mistura de milímetros e metros em cálculos de torque ou momento.
• Aplicar um fator de segurança antes de todas as forças reais terem sido incluídas.
• Usar valores de catálogo assumidos sem identificar o modelo do produto e a base de classificação.

Informações necessárias para seleção de módulo linear

Para concluir um cálculo prático da carga útil do módulo linear, prepare as seguintes informações do projeto:

• Massa móvel total
• Dimensões da carga útil e posição do centro de gravidade
• Orientação de montagem horizontal, vertical ou inclinada
• Curso e comprimento de instalação disponível
• Velocidade máxima
• Aceleração e desaceleração
• Ciclo de movimento e horas de operação
• Forças de processo externas
• Precisão de posicionamento e repetibilidade necessárias
• Condições ambientais
• Vida útil necessária
• Requisitos do motor, caixa de velocidades e controlador
• Requisitos de segurança para parada de emergência e desligamento

Conclusão de engenharia

Um confiávelcálculo de carga do módulo lineardeve conectar a condição operacional real com os limites separados da guia, acionamento, motor, rolamentos e estrutura. A massa da carga útil por si só não pode descrever o empuxo necessário, o momento admissível ou a vida útil esperada.

Comece definindo a massa móvel total, a orientação de montagem, a aceleração, o atrito, a força do processo e o deslocamento da carga. Calcule o empuxo horizontal ou vertical, determine os momentos de rotação, inclinação e guinada, converta o empuxo em torque de transmissão e, em seguida, compare cada resultado com a classificação relevante de pico, contínua, estática, dinâmica e de vida útil.

A seleção final deve permanecer rastreável: registre os valores de entrada, unidades, premissas, fórmulas, classificações de catálogo, margens aplicadas e método de aceitação. Isso facilita a revisão do resultado durante o projeto da máquina, comissionamento, manutenção e futuras alterações na carga útil.
