线性模组负载计算指南

线性模组负载计算是一项完整的设计校核工作，不能简单地将负载质量与产品目录中的额定负载进行对比。可靠的计算必须明确实际运行工况，包括移动总质量、安装方向、加速度、外部工艺力、负载重心位置、运动循环以及预期使用寿命。

线性模组内部包含多个承载和传力部件。导向系统负责支撑负载，并承受滚转、俯仰和偏航力矩；传动机构负责产生加速移动质量、克服摩擦、重力及工艺阻力所需的推力。与此同时，电机、联轴器、轴承、模组本体和安装结构也必须分别处于允许范围内。

本文将系统说明水平和垂直安装条件下的线性模组负载计算方法，包括偏置力矩计算、直线推力向电机扭矩的换算、静态与动态负载的区别、安全余量设置，以及完整的选型校核实例。

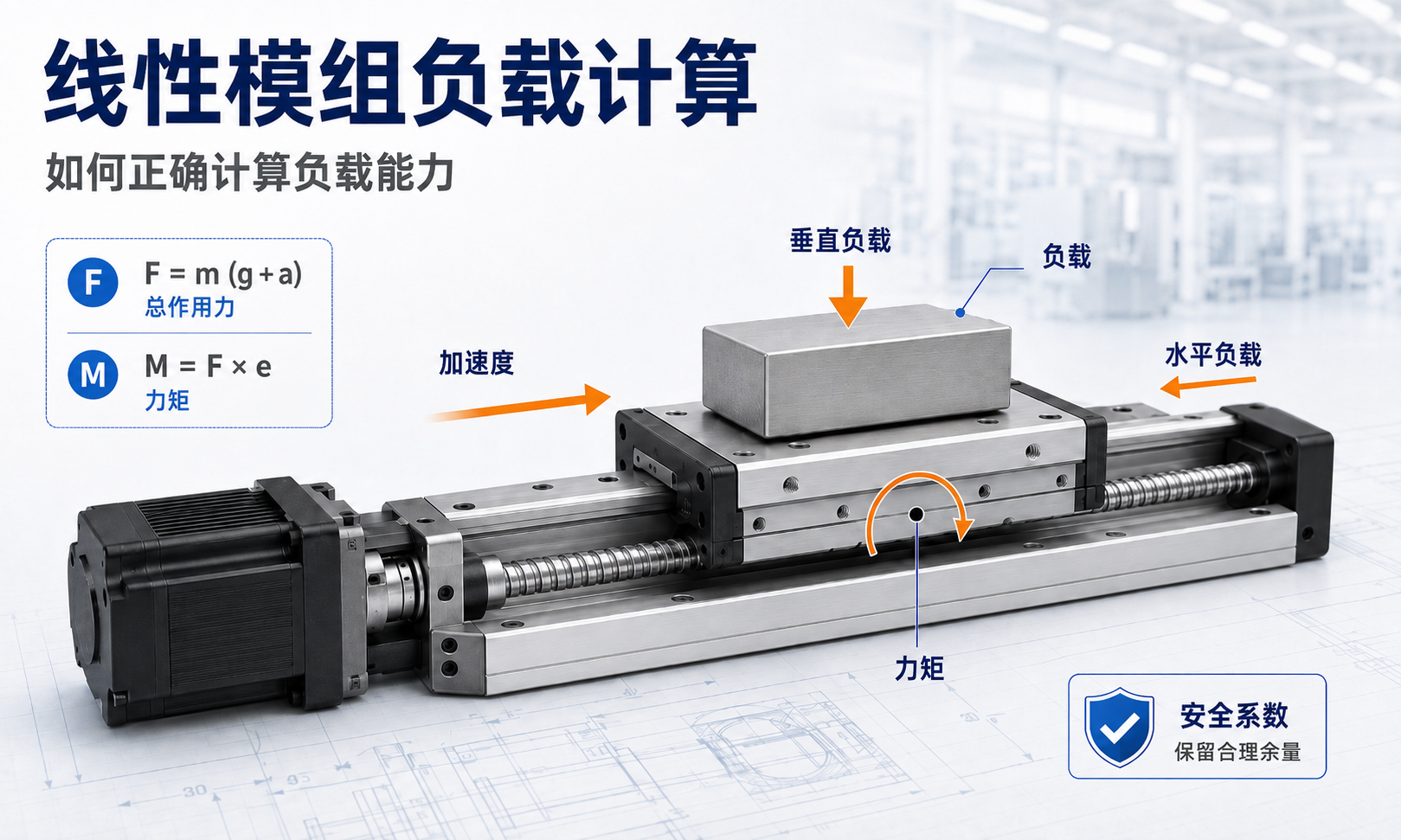

线性模组负载计算示意图，展示负载、加速度、水平与垂直载荷、力矩及安全系数 — 线性模组负载计算示意，包括负载方向、加速度、偏置力矩以及选型校核所需的安全余量。

线性模组负载计算需要校核哪些内容

完整的负载计算不会只得到一个数值。不同部件对应不同的受力形式、力矩方向和额定值定义。导向系统可能受到静态载荷、动态载荷或允许力矩限制，而传动系统则可能受到峰值推力、连续推力、电机扭矩、传动部件强度或轴承承载能力的限制。

因此，负载计算应当回答以下问题：

随滑台一起运动的总质量是多少？
加速、匀速和减速阶段分别需要多大推力？
水平、垂直和倾斜安装时，计算结果有什么区别？
负载重心偏移会产生多大的滚转、俯仰和偏航力矩？
考虑传动效率后，电机需要输出多大扭矩？
导向系统能否承受最大静态载荷和力矩？
导轨和传动机构能否达到预期运行寿命？
是否为冲击、摩擦变化、装配误差和未来负载增加保留了足够余量？

计算主线：先定义实际运行工况，再计算滑台处的力和力矩，然后沿真实传动路径换算驱动需求，最后分别校核导轨、传动机构、电机、轴承和结构。

明确线性模组负载计算的输入参数

计算应从最不利且可能发生的工况出发，而不能只采用平均运行状态。某个运动轴在正常匀速运行时可能没有问题，但在快速加速、紧急减速、工装接触或断电保持时仍有可能过载。

移动总质量必须包括所有随滑台一起运动的部件：

工件或有效负载
夹具和工装
安装在滑台上的电机或执行机构
夹爪、相机、点胶头等末端执行器
随动电缆、气管和拖链质量
转接板和安装支架
由当前模组承载的其他运动轴及其部件

符号	参数含义	常用单位
m	移动总质量	kg
g	重力加速度	9.81 m/s²
a	直线加速度或减速度	m/s²
μ	等效摩擦系数	无量纲
F	作用力或所需推力	N
e	力的作用线到参考点之间的垂直距离	m
M	负载力矩	N·m
p	滚珠丝杆导程	m/rev或mm/rev
r	带轮或齿轮的节圆半径	m
η	传动效率	无量纲
T	所需驱动扭矩	N·m

代入计算前必须统一单位。常见错误之一是在计算扭矩或力矩时混用毫米和米。例如，当计算结果需要使用N·m表示时，120 mm的偏距应换算为0.12 m。

区分导轨承载与驱动推力

导向系统所承受的负载，并不等同于传动机构需要输出的直线推力。两者相互关联，但属于不同的校核内容。

导向系统主要承受垂直载荷、侧向载荷以及各方向力矩，传动系统则沿运动方向产生驱动力。水平安装时，导轨可能承受负载的全部重量，而电机只需要克服加速惯性、摩擦、拖链阻力和外部工艺力。

因此，某个线性模组可能具有足够的电机推力，但导轨允许力矩不足。相反，导轨也可能能够支撑负载，但电机或传动机构无法按照目标加速度驱动该负载。

线性模组选型中的主要负载类型

有效负载质量

有效负载质量表示安装在滑台上的物体质量，但它只是计算输入之一，不能直接反映加速惯性力、重力、偏置力矩、冲击载荷或外部工艺阻力。

连续负载

连续负载是指在运动循环中持续较长时间作用的力或扭矩。它会影响电机温升、轴承温度、传动磨损以及长期运行可靠性。

峰值负载

峰值负载通常出现在加速、减速、换向、冲击或短时间工艺动作中。电机峰值扭矩和传动机构峰值承载能力必须与连续额定值分开校核。

静态负载

静态负载主要用于评估滚动接触面、轴承、滑台或结构产生永久变形的风险。最不利静态工况可能出现在设备停止、运输、受到冲击或紧急制动时。

动态负载

动态负载用于评估重复运动条件下的疲劳寿命，不能将其理解为最大瞬时负载。等效动态负载应反映真实负载谱、工作循环、运动方向和载荷分布情况。

力矩负载

当负载重心或工艺力没有通过滑台参考中心时，就会产生力矩负载。即使负载质量不大，只要安装位置距离滑台较远，也可能超过模组允许力矩。

水平安装时的线性模组负载计算

对于水平运动轴，重力通常与运动方向垂直。导向系统负责支撑负载重量，驱动系统则负责产生加速移动质量和克服各种运动阻力所需的推力。

水平轴所需驱动力可采用以下通用表达式：

F_水平 = ma + μmg + F_拖链 + F_密封 + F_工艺

其中：

ma为使移动质量加速所需的惯性力。
μmg为采用等效摩擦系数估算的摩擦阻力。
F_拖链为拖链、气管及随动电缆产生的阻力。
F_密封为密封条、防护罩或其他防护结构产生的附加阻力。
F_工艺为加工、压装、点胶、抓取或其他工艺动作产生的外部作用力。

摩擦力不能随意估算。应优先使用实测数据、经过确认的部件参数，或者根据导轨类型、润滑状态、密封结构和安装精度采用合理且偏保守的工程估算值。

水平轴的导轨负载需要另外计算。在静态条件下，垂直方向的导轨载荷可以从以下关系开始：

F_导轨 = mg + F_外部垂直力

随后还必须根据滑台结构分配该载荷，并与负载位置造成的滚转、俯仰和偏航力矩组合校核。

垂直安装时的线性模组负载计算

垂直运动轴中，重力直接作用于运动方向。电机不仅需要产生加速负载所需的力，还必须持续克服负载自身重力。

当规定向上为正方向时，可以使用以下带方向的受力模型：

F_驱动 = ma + mg + F_阻力 + F_工艺

加速度和外部工艺力的正负方向必须与所建立的坐标方向一致。采用这种方法，可以统一分析向上加速、向上减速、向下加速和向下制动等不同工况。

向上加速

向上加速时，加速度和重力都需要由电机向上克服：

F_上升加速 = m(g + a) + F_阻力 + F_工艺

该工况通常会产生较大的提升推力。

向上匀速运行

当加速度为零时：

F_上升匀速 = mg + F_阻力 + F_工艺

向上减速

负载向上运动并减速时，加速度方向向下。当减速度幅值小于重力加速度时：

F_上升减速 = m(g - a_减速) + F_阻力 + F_工艺

此时所需电机扭矩通常低于向上加速阶段，但仍然需要检查电机的再生与制动能力。

向下加速

负载向下加速时，重力会推动负载运动。根据目标加速度、摩擦和工艺力的大小，电机可能只需输出较小的提升力，也可能进入制动状态。

以向下加速度的幅值表示时：

F_下降加速 = m(g - a_下降) + F_阻力 + F_工艺

如果所要求的向下加速度大于扣除阻力后的自然重力加速度，驱动机构需要主动向下拉动负载。反之，如果重力产生的加速度大于目标加速度，电机就需要吸收能量并控制下降速度。

向下减速

正在向下运动的负载减速时，需要产生向上的加速度，这一阶段可能出现较大的电机推力：

F_下降减速 = m(g + a_减速) + F_阻力 + F_工艺

对于许多垂直轴应用，向下减速工况与向上加速工况同样重要。

静态保持与断电工况

不能只根据运动扭矩判断垂直轴的保持安全性，还应分别校核：

电机静态保持扭矩
制动器额定保持扭矩
传动机构的反驱特性
紧急停止减速度
断电后的负载保持能力
必要情况下的机械防坠落保护

计算滚转、俯仰和偏航力矩

当力的作用线与滑台参考点之间存在偏距时，就会产生负载力矩：

M = F × e

其中，偏距e必须是力的作用方向与参考点之间的垂直距离。实际计算中应区分三个主要力矩方向。

力矩类型	常见产生原因	可能造成的影响
滚转力矩	负载安装在滑台中心线一侧	两侧导轨或滚动体受力不均
俯仰力矩	负载重心位于滑台上方或前方	前后载荷不均以及滑台挠曲
偏航力矩	运动平面内存在侧向工艺力或偏置力	侧向受力和导轨载荷分配不均

不仅要计算重力产生的静态力矩，还要计算加速度产生的动态力矩。例如，高重心负载在静止时的力矩可能较小，但在快速加速过程中会产生明显增大的动态力矩。

常见计算关系包括：

M_动态 = F_惯性 × e_高度

M_重力 = mg × e_侧向

M_工艺 = F_工艺 × e_工艺

不能认为每一个单独方向的力矩都低于额定值，就代表组合负载一定合格。应采用线性模组或导轨制造商规定的组合负载公式或等效负载计算方法。不同导轨布局和滑块排列方式可能采用不同的组合校核关系。

将直线推力换算为驱动扭矩

计算出所需直线推力后，还需要根据实际传动结构换算成驱动扭矩。传动效率、减速比、带轮半径和丝杆导程都会影响电机所需扭矩。

滚珠丝杆线性模组

对于滚珠丝杆传动：

T_丝杆 = Fp / (2πη)

其中，p为以米每转表示的丝杆导程。如果产品参数中的导程单位为毫米每转，在计算N·m扭矩之前必须换算为米每转。

导程越大，每转产生的直线位移越长，但在相同直线推力条件下，所需驱动扭矩也会增加。

同步带线性模组

对于同步带传动：

T_带轮 = Fr / η

其中，r为主动带轮的节圆半径。除了计算驱动扭矩，还需要检查同步带张力、带轮啮合齿数、带齿承载能力和带轮轴承载荷。

齿轮齿条线性模组

对于齿轮齿条传动：

T_齿轮 = Fr / η

其中，r为齿轮节圆半径。计算时还应考虑减速机速比、齿面载荷、回程间隙、润滑以及加速阶段所需扭矩。

如果系统配置了减速机，还需要根据减速比和减速机效率换算电机端的扭矩与转速，并分别检查电机峰值扭矩、连续扭矩以及转速—扭矩曲线。

校核静态负载、动态负载和使用寿命

静态负载校核

最大静态作用力和力矩，应分别与适用的基本静额定载荷和静态允许力矩进行比较。计算中还应包括可能发生的冲击、紧急制动、安装搬运和短时过载工况。

静态安全系数可以表示为：

f_静态 = C0 / P_最大

其中，C0为适用的基本静额定载荷，P_最大为最大等效静态载荷。最低安全系数应根据制造商的额定值定义、冲击程度、安全后果和整机风险评估确定。

动态负载与寿命校核

等效动态载荷应反映重复运行状态，而不能只采用最大瞬时负载。实际负载谱可能包括加速、匀速、工艺动作、返回运动和停留阶段。

对于许多滚珠循环导轨系统，额定寿命与基本动额定载荷和等效动态载荷之间的比值有关。但是，不同制造商采用的基准行程、修正系数和具体公式可能不同。

使用具体产品目录时，应确认以下信息：

基本动额定载荷
等效负载计算方法
寿命公式和基准行程
载荷方向修正系数
硬度、温度和可靠性系数
力矩负载换算方法

不能将一个制造商提供的额定载荷，与另一个制造商的寿命公式或修正系数混合使用。

设置安全系数与工程余量

安全系数可以覆盖一定程度的不确定性，但不能弥补受力模型不完整的问题。在增加安全余量之前，必须先确认计算中已经包含移动总质量、加速度、重力、摩擦、工艺力、负载偏置和传动效率。

在以下条件下，通常需要增加额外工程余量：

存在冲击或振动
频繁快速换向
摩擦阻力不确定
长期运行后润滑性能下降
安装对中误差
高温、粉尘或其他污染环境
安装结构刚性不足
未来可能增加负载
垂直运动具有较高安全风险

不存在适用于所有线性模组的统一安全系数。合理余量应根据部件额定值定义、运行环境、工作循环和设备风险等级确定。

线性模组负载计算实例

以下实例用于演示线性模组负载计算方法。所有数值均为假设数据，仅用于工程计算说明，不代表任何具体的联动瑞芯产品型号或客户项目。

运行条件

参数	数值
安装方向	水平安装
移动总质量	25 kg
最大加速度	2.5 m/s²
等效摩擦系数	0.01
拖链阻力	20 N
外部工艺力	35 N
滚珠丝杆导程	20 mm/rev
估算传动效率	0.90
负载重心侧向偏距	80 mm
负载重心高度	120 mm
工艺力作用点偏距	150 mm

第一步：计算惯性力

F_惯性 = ma

F_惯性 = 25 × 2.5 = 62.5 N

第二步：估算摩擦阻力

F_摩擦 = μmg

F_摩擦 = 0.01 × 25 × 9.81 = 2.45 N

第三步：计算水平轴所需推力

F_水平 = F_惯性 + F_摩擦 + F_拖链 + F_工艺

F_水平 = 62.5 + 2.45 + 20 + 35 = 119.95 N

因此，在尚未增加额外设计余量之前，该工况所需运行推力约为120 N。

第四步：计算滚珠丝杆所需扭矩

先将20 mm导程换算为米：

p = 20 mm/rev = 0.020 m/rev

T_丝杆 = Fp / (2πη)

T_丝杆 = 119.95 × 0.020 / (2 × 3.1416 × 0.90)

T_丝杆 = 0.424 N·m

计算得到的丝杆扭矩约为0.42 N·m。该结果尚未计入旋转惯量、联轴器损失、轴承阻力、电机储备以及最终选用的工程安全余量。

第五步：计算导轨静态垂直载荷

F_重力 = mg

F_重力 = 25 × 9.81 = 245.25 N

因此，导向系统至少需要承受245.25 N的垂直重量，并进一步叠加可能存在的外部垂直力和力矩影响。

第六步：计算侧向偏置产生的滚转力矩

M_滚转 = F_重力 × e_侧向

M_滚转 = 245.25 × 0.080 = 19.62 N·m

第七步：计算加速度产生的俯仰力矩

M_俯仰惯性 = F_惯性 × e_高度

M_俯仰惯性 = 62.5 × 0.120 = 7.50 N·m

第八步：计算工艺力产生的附加力矩

M_俯仰工艺 = F_工艺 × e_工艺

M_俯仰工艺 = 35 × 0.150 = 5.25 N·m

当两个力矩方向相同时：

M_俯仰总计 = 7.50 + 5.25 = 12.75 N·m

第九步：完成选型校核

通过以上计算，可以得到以下初步需求：

计算项目	计算结果	需要核对的产品参数
水平运行推力	约120 N	峰值推力和连续推力
滚珠丝杆扭矩	约0.42 N·m	电机扭矩、丝杆扭矩和联轴器额定值
导轨垂直载荷	245.25 N	导轨静态和动态额定载荷
滚转力矩	19.62 N·m	允许滚转力矩
总俯仰力矩	12.75 N·m	允许动态俯仰力矩
