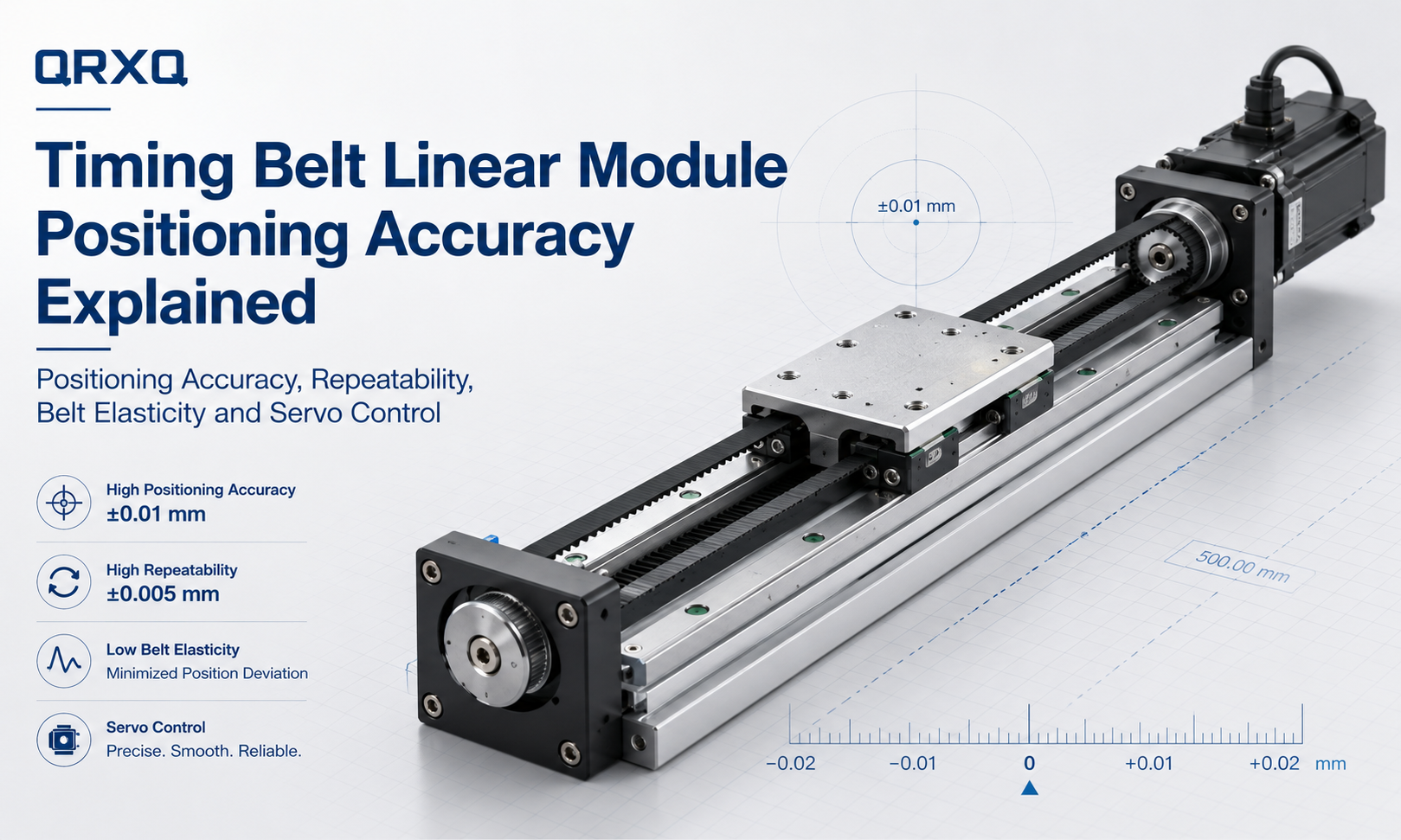

Amódulo lineal de correa de distribuciónSe utiliza ampliamente en aplicaciones de automatización industrial que requieren alta velocidad de desplazamiento, carrera larga, aceleración rápida y movimientos alternativos frecuentes. Sin embargo, los ingenieros que evalúan este tipo de actuador suelen plantear una pregunta importante:¿Qué precisión tiene un módulo lineal de correa de distribución?
La respuesta depende de cómo se define la precisión. La precisión del posicionamiento, la repetibilidad, la resolución y la estabilidad del movimiento son indicadores de rendimiento relacionados, pero no describen exactamente la misma característica. un momentomódulo lineal de correapuede volver a la misma posición constantemente y al mismo tiempo tener un error de posicionamiento absoluto mensurable en todo su recorrido.
El rendimiento del posicionamiento final está influenciado por la elasticidad de la correa, el juego de la transmisión, la precisión del mecanizado de la polea, la precisión del riel guía, el ajuste del servo, la retroalimentación del codificador, la calidad de la instalación, la carga útil, la aceleración y la temperatura de funcionamiento. Comprender estos factores ayuda a los ingenieros a determinar si un eje lineal accionado por correa es adecuado para un proceso de automatización específico y cómo se puede mejorar su precisión.
¿Qué es la precisión de posicionamiento del módulo lineal de la correa de distribución?
Precisión de posicionamientodescribe en qué medida la posición real del carro coincide con la posición ordenada. Por ejemplo, si el controlador ordena al carro que se mueva a 500,00 mm pero la posición medida es 500,12 mm, el error de posicionamiento es 0,12 mm.
La precisión del posicionamiento normalmente se evalúa en múltiples puntos a lo largo del recorrido efectivo. La posición real del carro se mide utilizando un instrumento de medición externo y se compara con la posición comandada por elcontrolador de movimiento.
La diferencia entre el valor ordenado y el valor medido puede deberse a varios factores, entre ellos:
- Alargamiento de la correa de distribución bajo carga
- Variación dimensional en el paso de los dientes de la correa de distribución.
- Errores en el diámetro del paso de la polea
- Juego de transmisión o juego mecánico.
- Rectitud del riel guía y errores de instalación.
- Resolución del motor y del codificador
- Error de seguimiento del servo
- Deformación estructural
- Expansión relacionada con la temperatura
Debido a que estos errores pueden acumularse a lo largo de una larga distancia de recorrido, la precisión de posicionamiento absoluta de un actuador de correa de distribución a menudo está relacionada con su longitud de carrera.
Precisión de posicionamiento frente a repetibilidad
La precisión del posicionamiento y la repetibilidad se confunden con frecuencia, pero miden diferentes aspectos del rendimiento del movimiento.
Precisión de posicionamiento
La precisión del posicionamiento indica si el carro alcanza la coordenada exacta ordenada. Evalúa la diferencia entre la posición objetivo y la posición medida real.
Un módulo puede detenerse repetidamente en 500,10 mm cuando se le ordena moverse a 500,00 mm. En este caso el movimiento es constante, pero permanece una desviación de posicionamiento absoluta de 0,10 mm.
Repetibilidad
Repetibilidaddescribe la capacidad del módulo para regresar a la misma posición después de múltiples movimientos repetidos bajo las mismas condiciones de operación.
Si el carro se detiene repetidamente entre 500,08 mm y 500,12 mm, la variación de repetibilidad es relativamente pequeña incluso aunque la posición promedio difiera de la coordenada ordenada.
Por qué es importante la diferencia
La repetibilidad suele ser más importante que la precisión absoluta del posicionamiento en aplicaciones como:
- Operaciones de recogida y colocación
- Transferencia de material
- Equipos de embalaje
- Sistemas de clasificación
- Mecanismos de carga y descarga.
- Operaciones de dispensación repetidas
La precisión absoluta del posicionamiento se vuelve más importante cuando el sistema debe moverse a muchas coordenadas diferentes sin depender de la calibración local, paradas mecánicas o corrección de visión.
| Indicador de desempeño | Qué mide | Preocupación típica |
|---|---|---|
| Precisión de posicionamiento | Diferencia entre posición ordenada y real | Error absoluto de coordenadas |
| Repetibilidad | Variación al volver a la misma posición repetidamente | Consistencia del movimiento repetido. |
| Resolución | Comando de movimiento más pequeño que el sistema de control puede generar | Incremento mínimo controlable |
| Reacción | Movimiento perdido cuando cambia la dirección de viaje. | Error de posicionamiento bidireccional |
| Rectitud | Desviación de una trayectoria recta ideal | Error de movimiento lateral o vertical |
¿Qué precisión tiene un módulo lineal de correa de distribución?
La precisión de un módulo lineal de correa de distribución depende de su diseño estructural, tipo de correa, calidad de la polea, sistema de guía, método de control, carrera y condiciones de operación. No existe un valor de precisión único que se aplique a todos los actuadores accionados por correa.
En general, los módulos de correa de distribución están diseñados principalmente para alta velocidad, carrera larga y movimiento eficiente de material en lugar de mecanizado de ultra alta precisión. Muchos modelos industriales proporcionan repetibilidad en el rango de varias centésimas de milímetro, mientras que el error de posicionamiento absoluto puede ser mayor y aumentar en distancias de recorrido más largas.
Estos valores sólo deben tratarse como referencias generales. El rendimiento real debe confirmarse utilizando las especificaciones técnicas del fabricante, las condiciones de prueba establecidas y la carrera efectiva requerida por la aplicación.
Los módulos de correa de mayor precisión pueden lograr mejores resultados utilizando:
- Correas dentadas reforzadas con cordones de acero o de aramida
- Poleas mecanizadas con precisión
- Pretensión de correa optimizada
- Guías lineales de alta rigidez
- Servomotores con codificadores de alta resolución
- Retroalimentación de posición de circuito cerrado
- Calibración láser y compensación del controlador.
Principales factores que afectan la precisión del módulo de la correa de distribución
1. Elasticidad de la correa de distribución
La correa de distribución es un componente de transmisión flexible. Cuando el carro acelera, desacelera o soporta una carga externa, la fuerza de tracción actúa sobre la correa. Esta fuerza puede producir un alargamiento elástico temporal.
La cantidad de alargamiento depende de:
- Material del cinturón
- Construcción con miembros tensores
- Ancho del cinturón
- Longitud efectiva del cinturón
- Carga aplicada
- Aceleración
- Pretensión del cinturón
Una correa más larga generalmente tiene más deformación elástica potencial que una correa más corta bajo la misma fuerza de tracción. Esta es una de las razones por las que los módulos de correa de distribución de carrera larga pueden tener una desviación de posicionamiento absoluta mayor.
La deformación elástica no siempre es un error permanente. Después de retirar la carga, la correa puede regresar a su longitud original. Sin embargo, durante el movimiento dinámico, esta elasticidad puede causar error de seguimiento, tiempo de estabilización y desviación de posición.
2. Precisión del paso de los dientes de la correa
Una correa de distribución contiene una serie de dientes equidistantes que se acoplan a la polea. Pequeñas variaciones de fabricación en el paso de los dientes pueden influir en la relación entre la rotación de la polea y el recorrido lineal real.
Cuando el eje se mueve a gran distancia, pueden acumularse pequeñas desviaciones de paso. Las correas de alta calidad con una geometría de dientes estable y miembros tensores reforzados generalmente proporcionan un movimiento más predecible que las correas de baja calidad.
La correa también debe coincidir con el perfil de los dientes de la polea. Una combinación incorrecta de correa y polea puede provocar un acoplamiento deficiente, un movimiento desigual, un desgaste acelerado y una estabilidad de posicionamiento reducida.
3. Pretensión del cinturón
La tensión correcta de la correa es esencial para una transmisión precisa del movimiento.
Si la tensión de la correa es demasiado baja, el sistema puede experimentar:
- Salto de dientes
- Vibración de la correa
- Respuesta retrasada
- Error de cambio de dirección
- Posicionamiento inestable
- Ruido anormal
Si la tensión de la correa es demasiado alta, puede aumentar:
- Carga del rodamiento de polea
- Resistencia del motor
- Fatiga del cinturón
- Deformación del eje
- Tensión del sistema de guía
- Desgaste prematuro de componentes
La correa debe tensarse según el diseño del módulo y el procedimiento de ajuste recomendado por el fabricante. Aumentar la tensión más allá del rango especificado no mejora automáticamente la precisión.
4. Precisión de mecanizado de poleas
La polea motriz convierte la rotación del motor en movimiento lineal de la correa. Los errores en el diámetro de la polea, el perfil de los dientes, la concentricidad o la instalación del eje pueden afectar directamente el desplazamiento lineal.
Si la polea no es concéntrica con el eje del motor, el radio de transmisión efectivo cambia ligeramente durante cada revolución. Esto puede producir fluctuaciones periódicas de velocidad y errores de posicionamiento cíclicos.
La precisión relacionada con la polea depende de:
- Tolerancia del diámetro de paso
- Precisión del perfil dental
- Descentramiento radial
- Descentramiento axial
- Concentricidad del eje
- Rigidez del soporte del rodamiento
- Método de montaje de polea
Las poleas mecanizadas con precisión y las conexiones de eje rígido ayudan a mejorar la consistencia entre la rotación del motor y el desplazamiento del carro.
5. Juego de la transmisión
Una transmisión por correa de distribución normalmente tiene menos juego mecánico que muchos sistemas de transmisión de engranajes convencionales porque los dientes de la correa se acoplan directamente con las ranuras de la polea. Sin embargo, el sistema no está completamente libre de pérdida de movimiento.
Las posibles fuentes de error de posicionamiento bidireccional incluyen:
- Espacio libre entre los dientes de la correa y las ranuras de la polea.
- Tensión de correa insuficiente
- Deformación de los dientes de la correa
- Movimiento del eje de la polea
- Holgura del rodamiento
- Deformación del acoplamiento
- Torsión del eje del motor
El juego es particularmente notable cuando el carro invierte la dirección. Por esta razón, las pruebas de precisión deben incluir mediciones de posicionamiento tanto unidireccionales como bidireccionales.
6. Precisión de la guía lineal
La correa de distribución controla el movimiento a lo largo del eje, mientras que la guía lineal sostiene el carro y limita su recorrido. Por lo tanto, la calidad del carril guía influye directamente en la precisión del movimiento.
Los factores importantes relacionados con la guía incluyen:
- Rectitud del carril
- Planitud de la superficie de montaje
- Paralelismo de guía
- Precarga deslizante
- Espacio libre para correr
- condición de lubricación
- Rigidez del carro
Si el riel guía se instala en una superficie de montaje irregular o torcida, el carro puede experimentar una resistencia desigual. Esto puede aumentar el error de seguimiento del servo y causar diferentes resultados de posicionamiento en diferentes puntos a lo largo de la carrera.
Los errores de guía también pueden producir desviaciones verticales, laterales, de cabeceo, de guiñada y de balanceo incluso cuando las coordenadas lineales parecen correctas.
7. Resolución del servomotor y codificador
El motor y el codificador determinan con qué precisión se puede controlar y medir el movimiento de rotación.
Un codificador de mayor resolución permite que el controlador detecte cambios más pequeños en la posición del motor. Sin embargo, la resolución del codificador por sí sola no determina la precisión lineal final del módulo.
El movimiento lineal teórico por conteo de codificador se puede estimar usando:
Movimiento lineal por conteo = Recorrido de la polea por revolución ÷ Conteos del codificador por revolución
Por ejemplo, si una revolución de la polea produce 100 mm de recorrido lineal y el sistema de control tiene 1.000.000 de conteos efectivos por revolución, el incremento del comando teórico es de 0,0001 mm por conteo.
Esto no significa que el módulo pueda posicionarse físicamente con una precisión de 0,0001 mm. La elasticidad de la correa, el error de la polea, la precisión de la guía, la vibración, la deformación estructural y el rendimiento del controlador producirán desviaciones mucho mayores en el mundo real.
8. Error de seguimiento y ajuste del servo
El servoaccionamiento compara la posición ordenada con la retroalimentación del codificador y ajusta continuamente el par del motor para reducir la diferencia. La diferencia restante durante el movimiento se conoce como error de seguimiento.
Un mal ajuste del servo puede causar:
- Excederse
- Oscilación
- Largo tiempo de asentamiento
- Búsqueda de posición
- Vibración excesiva
- Alarmas de motores
Los parámetros del servo deben adaptarse a la masa en movimiento, la rigidez de la correa, la inercia de la polea, la aceleración y la rigidez mecánica del sistema.
Un ajuste de ganancia muy agresivo puede reducir el retraso de respuesta pero aumentar la vibración. Una configuración conservadora puede proporcionar un movimiento más suave pero requiere más tiempo para establecerse en la posición objetivo.
9. Carga útil y distribución de carga
La carga útil especificada de un módulo lineal no se refiere únicamente a la masa total colocada sobre el carro. La posición de la carga y el momento de carga también afectan la precisión del movimiento.
Una carga descentrada crea momentos adicionales de cabeceo, guiñada o balanceo en el carro y los bloques guía. Una carga de momento excesiva puede causar:
- Deflexión del carro
- Deformación de la guía
- Resistencia deslizante desigual
- Mayor vibración
- Repetibilidad reducida
- Desgaste acelerado de la guía
El centro de gravedad debe colocarse lo más cerca posible del centro del carro y del plano guía. Las cargas colgantes grandes pueden requerir un módulo más ancho, una estructura de guía doble o un soporte externo.
10. Velocidad y aceleración
La alta velocidad no reduce automáticamente la precisión del posicionamiento, pero una mayor aceleración aumenta la tensión dinámica de la correa, la fuerza de inercia y la vibración estructural.
Si la aceleración es demasiado alta para el módulo seleccionado, el eje puede experimentar:
- Estiramiento del cinturón
- retraso del servo
- Vibración del carro
- Mayor tiempo de asentamiento
- Sobrepaso de posición
- Diente saltando en condiciones severas.
Para operaciones sensibles a la precisión, el perfil de movimiento debe incluir ajustes adecuados de aceleración, desaceleración y sacudidas. Un perfil en curva en S puede reducir los impactos mecánicos y mejorar la estabilidad de asentamiento en comparación con un perfil trapezoidal abrupto.
11. Longitud del trazo
Los módulos de correa de distribución son particularmente adecuados para movimientos de carrera larga, pero al aumentar la carrera también aumenta la longitud total de la correa.
Un cinturón más largo puede introducir:
- Mayor elongación elástica
- Más sensibilidad a la temperatura
- Más vibración de la correa
- Mayor desviación de tono acumulada
- Frecuencia natural estructural más baja
Al evaluar un eje largo, los ingenieros no deben confiar únicamente en un valor de repetibilidad medido en una sección corta. La precisión debe evaluarse en todo el recorrido efectivo.
12. Temperatura y condiciones ambientales
Los cambios de temperatura afectan las dimensiones y propiedades mecánicas de la correa, el perfil de aluminio, el riel guía y la estructura de montaje.
Las posibles influencias ambientales incluyen:
- Variación de la temperatura ambiente
- Calor generado por el motor.
- Luz solar directa
- Equipos de calefacción cercanos
- Polvo y contaminación
- Humedad
- Cambios de viscosidad del lubricante.
Para equipos sensibles a la precisión, se debe permitir que el módulo alcance una temperatura de funcionamiento estable antes de la calibración o medición.
Precisión de posicionamiento unidireccional y bidireccional
Las pruebas de posicionamiento se pueden realizar mediante movimiento unidireccional o bidireccional.
Posicionamiento unidireccional
En una prueba unidireccional, el carro se acerca a cada punto de medición desde la misma dirección. Este método reduce la influencia de la holgura del cambio de dirección y la deformación de los dientes de la correa.
El posicionamiento unidireccional a menudo produce mejores resultados porque la correa permanece cargada en una dirección constante.
Posicionamiento bidireccional
En una prueba bidireccional, el carro se acerca a la misma posición desde ambas direcciones. Este método revela errores de inversión, holgura de transmisión y diferencias en la carga de la correa.
Las aplicaciones que frecuentemente invierten la dirección deben evaluarse utilizando datos bidireccionales en lugar de solo el rendimiento unidireccional.
Cómo se mide la precisión del módulo de la correa de distribución
Las pruebas de posicionamiento profesionales normalmente utilizan un instrumento de medición externo en lugar de depender únicamente de la retroalimentación del codificador del motor.
El equipo de medición común incluye:
- Interferómetros láser
- Codificadores lineales
- Indicadores digitales
- Sistemas de medición óptica
- Sensores de desplazamiento de alta precisión
Una prueba típica de precisión de posicionamiento incluye los siguientes pasos:
- Instale el módulo sobre una superficie de montaje rígida y nivelada.
- Permita que el sistema mecánico y eléctrico alcance una temperatura estable.
- Aplique la carga útil y las condiciones de funcionamiento especificadas.
- Establezca múltiples puntos de medición a lo largo del trazo utilizable.
- Mueva el carro a cada posición de destino.
- Mida la posición real utilizando un dispositivo de referencia externo.
- Repite el movimiento varias veces.
- Acérquese a las posiciones desde una o ambas direcciones.
- Calcule el error de posicionamiento, la repetibilidad y el error de inversión.
Los resultados de las pruebas sólo son significativos cuando las condiciones de medición están claramente definidas. Se deben registrar la carga útil, la velocidad, la aceleración, la dirección de desplazamiento, la temperatura y el tiempo de asentamiento.
Control de posición de circuito abierto versus control de posición de circuito cerrado
Circuito cerrado del lado del motor
La mayoría de los módulos de correa de distribución servoaccionados utilizan un codificador montado en el motor. El codificador confirma la posición del eje del motor, pero no mide directamente la posición real del carro.
Esta configuración puede detectar el movimiento del motor con precisión, pero los errores mecánicos que ocurren después del eje del motor pueden permanecer sin medir. Estos errores incluyen el alargamiento de la correa, la deformación de la polea, el movimiento del acoplamiento y la deflexión del marco.
Control total de circuito cerrado
Un sistema de circuito cerrado completo utiliza un codificador lineal externo instalado a lo largo de la carrera del módulo. El controlador recibe información de la posición real del carro en lugar de estimar el recorrido lineal únicamente a partir de la rotación del motor.
La retroalimentación completa de circuito cerrado puede ayudar a compensar:
- Elasticidad del cinturón
- Error de transmisión de polea
- Deformación del acoplamiento
- retroceso mecánico
- Cambios dimensionales relacionados con la temperatura.
Sin embargo, la instalación de un codificador lineal aumenta el costo del sistema, la complejidad del cableado, los requisitos de puesta en servicio y las necesidades de protección ambiental.
Cómo mejorar la precisión del módulo lineal de la correa de distribución
Seleccione un cinturón reforzado de alta calidad
Elija una correa de distribución con una geometría de dientes estable y un elemento de tracción de bajo alargamiento. Las correas reforzadas con cordones de acero y aramida se utilizan comúnmente cuando se requiere rigidez y estabilidad dimensional mejoradas.
Utilice el ancho correcto del cinturón
Una correa más ancha generalmente proporciona mayor rigidez a la tracción y capacidad de carga. Sin embargo, el ancho de la correa debe coincidir con el diseño de la polea, el tamaño del módulo, el par del motor y la aceleración requerida.
Ajuste la tensión de la correa correctamente
Siga el método de tensión especificado en lugar de ajustar el cinturón sólo al tacto. Vuelva a comprobar la tensión después del período de rodaje inicial porque la correa y las conexiones mecánicas pueden asentarse.
Reducir la masa en movimiento
La menor masa en movimiento reduce la fuerza de inercia, el alargamiento dinámico de la correa y la carga del servo. Los accesorios, cables y piezas de trabajo montados en el carro deben diseñarse tan ligeros y rígidos como sea práctico.
Controlar el centro de gravedad de la carga
Coloque la carga útil cerca del centro del carro y minimice el voladizo. Es posible que se requiera soporte de guía externo para cargas anchas, altas o excéntricas.
Optimizar el perfil de movimiento
Utilice ajustes adecuados de aceleración, desaceleración y sacudidas. Evite comandos de movimiento innecesariamente agresivos cuando el proceso requiera tiempos de asentamiento cortos y un posicionamiento final estable.
Mejorar la precisión de la superficie de montaje
La base de instalación debe ser rígida, plana y libre de deformaciones. Los pernos de apriete deben aplicarse en una secuencia controlada para evitar que se tuerza el perfil del módulo.
Alinee los sistemas multieje con cuidado
En sistemas XY, XZ, XYZ y pórtico, una mala alineación entre ejes puede generar resistencia adicional y deformación estructural. Los ejes paralelos se deben alinear con cuidado, particularmente en configuraciones de pórtico de doble accionamiento.
Usar compensación de posición
Los errores de posicionamiento sistemáticos se pueden medir y almacenar en el controlador de movimiento como una tabla de compensación. Luego, el controlador modifica el valor del comando en diferentes ubicaciones a lo largo del trazo.
La compensación de errores es efectiva para errores geométricos repetitivos, pero no puede corregir completamente vibraciones aleatorias, tensión inestable de la correa, deformación variable de la carga útil o desgaste mecánico severo.
Agregar comentarios de posición externos
Para aplicaciones exigentes, se puede instalar un codificador lineal para medir la posición real del carro. Esto proporciona un mejor control de los errores de transmisión mecánica que la retroalimentación del lado del motor únicamente.
Realizar mantenimiento regular
La precisión puede disminuir gradualmente debido al desgaste de la correa, el desgaste de la polea, sujetadores flojos, contaminación de las guías o lubricación insuficiente. La inspección preventiva ayuda a mantener un rendimiento estable durante la vida útil del módulo.
¿Cuándo es suficiente la precisión del módulo de la correa de distribución?
Un módulo lineal de correa de distribución suele ser adecuado cuando la aplicación prioriza:
- Alta velocidad de viaje
- Carrera larga
- Movimiento alternativo rápido
- Precisión de posicionamiento moderada
- Alta eficiencia del ciclo
- Masa móvil baja
- Integración multieje rentable
Las aplicaciones típicas incluyen:
- Máquinas de embalaje
- Equipo de clasificación
- Sistemas de manipulación de materiales
- Unidades de recogida y colocación
- Posicionamiento de inspección visual
- Equipo de impresión
- Sistemas de carga automática
- Ensamblaje de componentes electrónicos
- Automatización logística
- Equipos de dosificación y pulverización.
En muchas de estas aplicaciones, el eje se mueve repetidamente entre posiciones aprendidas. Por lo tanto, la repetibilidad estable puede ser más importante que un error absoluto de coordenadas extremadamente pequeño.
¿Cuándo se debe considerar otro tipo de unidad?
Es posible que un módulo de correa de distribución no sea la mejor opción cuando la aplicación requiere:
- Posicionamiento absoluto a nivel micrométrico
- Rigidez axial muy alta
- Grandes fuerzas de mecanizado
- Error de asentamiento extremadamente bajo
- Interpolación de alta precisión
- Incrementos de alimentación controlados muy pequeños bajo carga.
Dependiendo de la carrera, velocidad, carga y precisión requeridas, las alternativas pueden incluir:
- Módulos lineales de husillo de bolas
- Etapas de motor lineal
- Cilindros eléctricos de precisión.
- Ejes de cremallera y piñón con realimentación externa
| Tipo de accionamiento | Fortaleza principal | Característica general de precisión | Aplicación típica |
|---|---|---|---|
| Correa de distribución | Alta velocidad y carrera larga | Buena repetibilidad con precisión absoluta moderada | Transferencia, embalaje y pick-and-place |
| Husillo de bolas | Alta rigidez y avance controlado | Mayor precisión de posicionamiento en carreras moderadas | Montaje, pruebas y posicionamiento de precisión. |
| Motor lineal | Accionamiento directo y alta respuesta dinámica. | Alta precisión con retroalimentación lineal externa | Inspección de semiconductores y precisión |
| Cremallera de engranajes | Carrera muy larga y carga pesada. | Depende en gran medida de la caja de cambios, el juego y la retroalimentación. | Robots pórtico y grandes sistemas de automatización |
Lista de verificación de selección de precisión del módulo lineal de correa de distribución
Antes de seleccionar una correa de distribuciónactuador lineal, confirme la siguiente información:
- Precisión de posicionamiento requerida
- Repetibilidad requerida
- Golpe efectivo
- Carga útil máxima
- Centro de gravedad de la carga útil
- Momentos permitidos de cabeceo, guiñada y balanceo.
- Velocidad máxima
- Aceleración y desaceleración
- Tiempo de asentamiento requerido
- Frecuencia de movimiento
- Posicionamiento unidireccional o bidireccional
- Instalación horizontal, vertical o invertida
- Temperatura de funcionamiento
- Condiciones de polvo, humedad y contaminación.
- Tipo de motor y codificador
- Necesidad de retroalimentación lineal externa
- Posibilidad de compensación de errores de software.
La precisión requerida debe definirse de acuerdo con el proceso real en lugar de utilizar el valor más pequeño posible. Especificar una precisión innecesariamente alta puede aumentar el costo del equipo, la dificultad de instalación y el tiempo de puesta en servicio sin mejorar el resultado final de la producción.
Preguntas frecuentes
¿Es preciso un módulo lineal de correa de distribución?
Sí. Un módulo lineal de correa de distribución diseñado correctamente puede proporcionar un posicionamiento estable y repetible para la automatización industrial. Sin embargo, generalmente se selecciona para movimientos de alta velocidad y recorrido largo en lugar de posicionamiento de ultra alta precisión.
¿Cuál es la diferencia entre precisión de posicionamiento y repetibilidad?
La precisión del posicionamiento mide la diferencia entre la coordenada ordenada y la coordenada real. La repetibilidad mide la consistencia con la que el módulo regresa a la misma posición después de movimientos repetidos.
¿Un trazo más largo reduce la precisión?
Una carrera más larga aumenta la longitud total de la correa y puede aumentar el alargamiento elástico, la sensibilidad a la temperatura y el error de paso acumulativo. Por lo tanto, la precisión del recorrido largo debe evaluarse en toda la distancia recorrida.
¿El aumento de la tensión de la correa puede mejorar la precisión del posicionamiento?
La tensión correcta de la correa puede mejorar la estabilidad de la transmisión, pero una tensión excesiva puede sobrecargar los cojinetes, aumentar la fricción y acortar la vida útil de la correa. La tensión de la correa debe permanecer dentro del rango especificado.
¿Puede un servomotor eliminar los errores de posicionamiento de la correa?
Un servomotor mejora la respuesta al comando y el control de posición del lado del motor, pero no puede detectar directamente todos los errores mecánicos entre el motor y el carro. Es posible que se requiera retroalimentación lineal externa cuando la posición real del carro debe controlarse con mayor precisión.
¿Se pueden compensar los errores de posicionamiento de la correa de distribución?
Los errores sistemáticos repetibles a menudo se pueden reducir mediante la compensación del controlador. Las vibraciones aleatorias, la deformación variable de la correa, la carga inestable y el desgaste mecánico no pueden corregirse por completo sólo con el software.
¿Es adecuado un módulo de correa de distribución para dispensación de precisión?
Puede ser adecuado cuando la precisión y repetibilidad de la trayectoria requeridas están dentro de las capacidades del módulo. Se puede agregar corrección de visión, calibración o retroalimentación externa para procesos de dosificación más exigentes.
¿Con qué frecuencia se debe comprobar la precisión del posicionamiento?
El intervalo de inspección depende de la frecuencia de operación, la carga útil, el entorno y los requisitos del proceso. También se debe verificar la precisión después del reemplazo de la correa, el ajuste de la polea, colisiones, mantenimiento importante o cambios en la estructura de montaje.
Conclusión
Precisión del módulo lineal de la correa de distribuciónestá determinado por el sistema de movimiento completo y no solo por la correa. La elasticidad de la correa, la precisión de la polea, la precisión del riel guía, la rigidez mecánica, el servocontrol, la carga útil, la aceleración, la calidad de la instalación y las condiciones ambientales influyen en el resultado final del posicionamiento.
Los módulos de correa de distribución generalmente proporcionan un equilibrio efectivo entre alta velocidad, largo recorrido, repetibilidad estable e integración económica del sistema. Son especialmente adecuados para operaciones de manipulación de materiales, embalaje, transferencia, clasificación y posicionamiento repetido donde la velocidad y la carrera son más importantes que la precisión absoluta a nivel micrométrico.
Para realizar una selección confiable, los ingenieros deben definir la precisión del posicionamiento y la repetibilidad por separado, evaluar el rendimiento en todo el recorrido y considerar la carga útil real, el perfil de movimiento y el entorno de instalación. Cuando se requiere una mayor precisión, el rendimiento se puede mejorar mediante correas reforzadas, poleas de precisión, tensión optimizada, montaje rígido, ajuste de servo, compensación de posición y retroalimentación lineal externa.
